ANALISIS KEBUTUHAN KAPASITOR PADA
PANEL CAPACITOR BANK UNTUK BEBAN 500KWATT (Luy Usman, Unang Achlison)
19
ANALISIS KEBUTUHAN KAPASITOR PADA
PANEL CAPACITOR BANK UNTUK BEBAN 500KWATT
LUY USMAN, UNANG ACHLISON
Sekolah Tinggi Elektronika dan Komputer Jl. Majapahit 605 & 304
Semarang Indonesia E-mail : unang@stekom.ac.id
Abstrak
Panel Capacitor Bank dalam suatu industri sangat berperan penting untuk menghemat pemakaian daya listrik terutama untuk industri dengan daya terpasang lebih dari 200 kVA. Industri dengan daya terpasang tersebut akan dikenai denda kVAr apabila faktor daya ( cos phi ) yang terukur kurang dari 0,85. Konsep dasar mengapa dalam sebuah industri diperlukan panel Capacitor Bank untuk memperbaiki faktor daya adalah karena di industri tersebut banyak menggunakan alat-alat yang didalamnya terdapat unsur lilitan dan inti besi. Alat-alat (beban) tersebut memiliki cos phi yang rendah.
Berdasarkan perhitungan kebutuhan Unit Capacitor untuk memperbaiki faktor daya (cos phi) maka lebih mudah menggunakan metoda Tabel Konversi. Berdasarkan jumlah unit kapasitor yang sesuai dengan nilai total kapasitas kapasitor untuk memperbaiki faktor daya maka lebih efisien menggunakan metoda perhitungan biasa.
Kapasitor yang digunakan untuk memperbesar faktor daya dipasang paralel dengan rangkaian beban. Sesudah pemasangan panel capacitor bank, seluruh atau sebagian daya reaktif yang diperlukan oleh beban induktif akan disuplai oleh capacitor bank. Sehingga tugas sentral listrik akan menjadi lebih ringan karena hanya menyuplai daya aktif saja.
Kata Kunci : Panel, Capacitor Bank
.
A. PENDAHULUAN
Seiring dengan lajunya perkembangan zaman banyak berdiri industri-industri baru maka kebutuhan akan suplai daya listrikpun meningkat. Dengan meningkatnya kebutuhan daya listrik, Pembangkit Tenaga Listrik yang ada di Indonesia belum mampu mencukupi kebutuhan konsumen tersebut sehingga terjadi pemadaman listrik secara bergilir. Pemadaman listrik ini tentunya sangat merugikan konsumen terutama untuk industri karena akan menyebabkan terhambatnya proses-proses produksi.
Pemerintah beberapa kali menetapkan kenaikkan bertahap per triwulan Harga Jual Tenaga Listrik yang disediakan oleh PT. PLN (Persero) dan dinyatakan dalam Tarif Dasar Tenaga Listrik. Kondisi ini menjadi motivasi bagi pelanggan untuk menghemat pemakaian
listrik. Dalam hal ini khususnya untuk industri dengan daya terpasang >200 kVA maka akan dikenai denda kVAr apabila faktor daya (cos phi) yang terukur < 0.85.
Berdasarkan informasi tersebut, penulis bermaksud membahas dan meneliti bagaimana cara menghemat energi listrik pada suatu industri dengan beban 500kWatt sehingga pemakaian daya listrik trafo PLN akan lebih efektif dan efisien.
Vol. 8 No.1 – ELKOM, April 2015 Daya Aktif (P) Faktor Daya = --- Daya Semu (S) B. DASAR TEORI Capacitor Bank
Capacitor Bank adalah sekumpulan
beberapa kapasitor yang disambung secara paralel untuk memperbaiki kualitas daya listrik dengan menaikkan faktor daya (cos φ / cos phi). Besaran yang dipakai untuk kapasitor ini adalah
Kilo Volt Ampere Reaktif (kVAr). Kapasitor
memiliki sifat listrik yang kapasitif sehingga mempunyai sifat mengurangi / menghilangkan terhadap sifat induktif. Dengan dasar inilah nilai faktor daya dapat diperbaiki. Sebelum dipasang
capacitor bank, daya aktif (kW) dan daya reaktif
(kVAr) yang diserap oleh beban induktif seluruhnya disuplai oleh sentral listrik (Trafo PLN), sehingga daya semu (kVA) dari sentral harus besar. Sesudah pemasangan capacitor
bank, seluruh atau sebagian daya reaktif yang
diperlukan oleh beban induktif akan disuplai oleh capacitor bank. Sehingga tugas sentral listrik akan menjadi lebih ringan karena hanya menyuplai daya aktif saja.

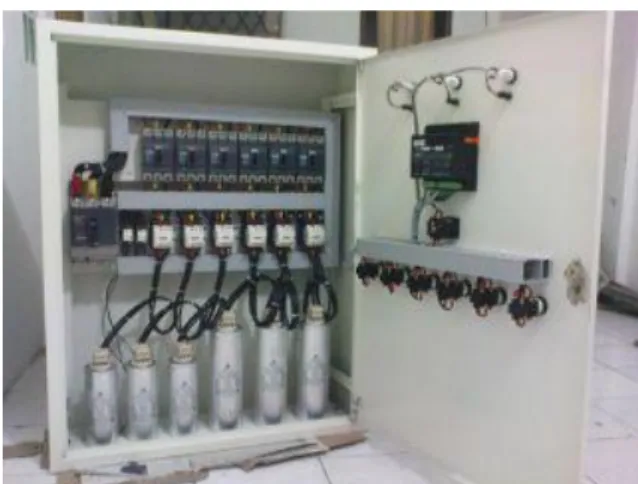

Gambar 1. Panel Capacitor Bank kVAr Faktor Daya
Faktor daya atau biasa disebut dengan cos φ adalah perbandingan antara daya aktif (Watt) dengan daya semu/daya total (VA), atau cosinus sudut antara daya aktif dan daya semu/daya total (lihat gambar 2.2). Daya reaktif yang tinggi akan meningkatkan sudut ini dan sebagai hasilnya faktor daya akan menjadi lebih rendah. Bila sudut pergeseran kecil maka nilai kVAr semakin kecil. Penurunan faktor daya memerlukan arus yang lebih besar untuk daya yang diketahui. Hal ini menyebabkan penurunan tegangan dan
kerugian arus dalam transmisi bertambah besar. Untuk alasan ini perusahaan sumber listrik ( PLN ) memberikan denda untuk faktor daya yang lebih rendah dari 0,85.
Faktor daya yang rendah bisa disebabkan oleh peralatan yang mengandung lilitan dan inti besi seperti motor induksi dan unit-unit balas (
ballast ) dari lampu TL. Peralatan seperti ini
disebut juga beban induktif. Beban seperti ini tidak memerlukan arus untuk melakukan kerja bermanfaat, melainkan hanya untuk membangkitkan medan magnet. Rumus perhitungan faktor daya adalah sebagai berikut :
Sumber :
http://digilib.petra.co.ac.id/viewer.php
Komponen daya aktif ( active power ) umumnya konstan namun untuk daya semu ( apparent
power ) dan daya reaktif ( reactive power ) akan
berubah sesuai dengan faktor daya, maka dapat ditulis seperti berikut :
Sumber :
http://digilib.petra.co.ac.id/viewer.php
Gambar 2. Vektor Segitiga Daya Sumber : Capacitor Bank Training. Jakarta :
Shceneider Electric, 2007
Q S
P
Active Power ( P ) = V.I.Cos φ (W / kW)
Reactive Power ( Q ) = V.I.Sin φ atau
P.Tan φ (VAR / kVAr)
ANALISIS KEBUTUHAN KAPASITOR PADA
PANEL CAPACITOR BANK UNTUK BEBAN 500KWATT (Luy Usman, Unang Achlison)
21 Beberapa keuntungan meningkatkan faktor daya :
a. Tagihan listrik akan menjadi kecil. b. Kapasitas distribusi sistem tenaga listrik
akan meningkat.
c. Mengurangi rugi – rugi daya pada sistem. Jika faktor daya lebih kecil dari 0,85 maka kapasitas daya aktif (kW) yang digunakan akan berkurang. Kapasitas itu akan terus menurun seiring dengan menurunnya faktor daya sistem kelistrikan. Akibat menurunnya faktor daya maka akan timbul beberapa persoalan diantaranya :
a. Daya terpasang listrik PLN ( kVA) tidak dapat optimal. Jika beban yang ada sudah mencapai batas arus yang diijinkan maka tidak dapat menambah beban listrik lagi sedangkan daya semu ( kW ) yang terpakai masih dibawah daya terpasang.
b. Dengan faktor daya yang rendah akan dikenakan penalty / denda dari PLN yang nilai rupiahnya cukup tinggi. Hal ini karena sudah melebihi ketentuan yang distandarkan dari PLN yaitu sebesar 0,85.
c. Arus listrik menjadi lebih tinggi. Dengan arus yang tinggi ini akan menjadikan kabel lebih panas karena energi yang terbuang karena arus.
Metoda Pemasangan Capacitor Bank
Cara pemasangan instalasi kapasitor untuk kapasitas tegangan rendah dapat dibagi menjadi 3 bagian yaitu :
a. Global compensation
Dengan metode ini kapasitor dipasang di induk panel ( MDP / Main Distribution
Panel ). Arus reaktif yang mengalir dari
pemasangan model ini hanya di penghantar antara panel MDP dan transformator. Sedangkan arus yang lewat setelah MDP tidak turun dengan demikian rugi akibat disipasi panas pada penghantar setelah MDP tidak terpengaruh.
Gambar 3. Low Voltage Global
Compensation
Sumber : Capacitor Bank Training. Jakarta : Shceneider Electric, 2007
b. Sectoral Compensation
Dengan metoda ini kapasitor yang terdiri dari beberapa panel kapasitor dipasang di panel SDP ( Sub Distribution Panel ). Cara ini cocok diterapkan pada industri dengan kapasitas beban terpasang besar sampai ribuan KVA dan terlebih jarak antara panel MDP dan SDP cukup berjauhan.
Gambar 4. Low Voltage Sectoral
Compensation
Sumber : Capacitor Bank Training. Jakarta : Shceneider Electric, 2007
Vol. 8 No.1 – ELKOM, April 2015
Qc = P x (tan φ awal – tan φ target) c. Individual Compensation
Dengan metoda ini kapasitor langsung dipasang pada masing masing beban khususnya yang mempunyai daya yang besar. Cara ini sebenarnya lebih efektif dan lebih baik dari segi teknisnya. Namun ada kekurangannya yaitu harus menyediakan ruang atau tempat khusus untuk meletakkan kapasitor tersebut sehingga mengurangi nilai estetika. Disamping itu jika mesin yang dipasang sampai ratusan buah berarti total biaya yang di perlukan lebih besar dari metode diatas.
Gambar 5. Low Voltage Individual
Compensation
Sumber : Capacitor Bank Training. Jakarta : Shceneider Electric, 2007
Perhitungan Kebutuhan Unit Capacitor
Terdapat beberapa cara untuk memperbaiki faktor daya, cara-cara yang biasa digunakan adalah sebagai berikut :
a. Metoda Perhitungan Biasa
Data yang diperlukan antara lain adalah daya aktif lama (P1), faktor daya lama (cos
φ1) dan faktor daya target (cos φ2). Mula-mula dihitung terlebih dahulu daya semu lama (S1) dan daya reaktif lama (Q1) dengan
rumus sebagai berikut :
Sumber :
http://digilib.petra.co.ac.id/viewer.php
Q1 merupakan daya reaktif sebelum
diperbaiki faktor dayanya. Bila diinginkan
faktor daya diperbaiki (cos φ2), maka besarnya daya aktif target (P2) dan daya
semu target (S2) adalah :
Sumber :
http://digilib.petra.co.ac.id/viewer.php Sehingga daya reaktif target adalah :
Sumber :
http://digilib.petra.co.ac.id/viewer.php
Setelah Q1 dan Q2 diketahui maka besarnya kapasitas kapasitor yang dibutuhkan adalah :
Sumber :
http://digilib.petra.co.ac.id/viewer.php b. Metoda Tabel Konversi

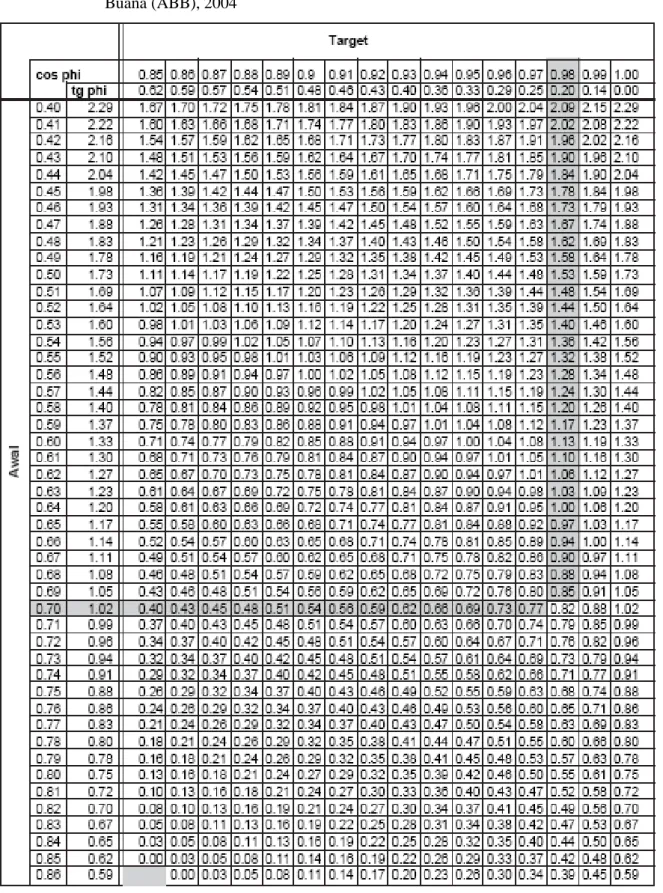

Untuk menghitung besarnya daya reaktif dapat dilakukan melalui tabel konversi, tabel ini menyajikan suatu data dengan input faktor daya mula – mula sebesar cos φ1 dan faktor daya yang diinginkan cos φ2 maka besarnya faktor pengali dapat dilihat melalui tabel konversi.
Dengan metoda tabel konversi kebutuhan unit kapasitor dapat ditentukan dengan rumus :
Sumber : Katalog Produk. Jakarta : Abdi Bangun Buana (ABB), 2004
dimana :
P = daya aktif (kW)
Qc = kapasitas kapasitor total (kVAr)
Besarnya (tan phi awal – tan phi target) dapat dilihat pada tabel 1.
S1 = P1 / cos φ1 _______ Q1 = √S1² - P1² P2 = P1 / cos φ2 S2 = P2 / cos φ2 _______ Q2 = √S2² - P2² Qc = Q1 - Q2
ANALISIS KEBUTUHAN KAPASITOR PADA
PANEL CAPACITOR BANK UNTUK BEBAN 500KWATT (Luy Usman, Unang Achlison)
23 C. HASIL DAN PEMBAHASAN
Sebuah industri mempunyai kebutuhan listrik dengan dengan parameter listrik pada beban puncak yaitu :
Tegangan : 380 Volt AC
Cos φ1 : 0,70 (faktor daya awal) P : 500 kW
Industri tersebut menginginkan faktor dayanya menjadi 0,98 (Cos φ2).
jumlah kapasitor yang dibutuhkan dapat dihitung sebagai berikut :
a. Metoda Perhitungan Biasa S1 = P1 / cos φ1 = 500.000 W/ 0,70 = 714285,7 VA, maka besarnya Q1 : _______ Q1 = √S1² - P1² ___________________ = √(714285,7)² - (500.000)² ________________ = √260204061224,49 = 510.102 VAr
Q1 merupakan daya reaktif sebelum
diperbaiki faktor dayanya.
Jika faktor daya target adalah 0,98 (Cos φ2 = 0,98), maka besarnya daya aktif target (P2)
dan daya semu target (S2) setelah diperbaiki
faktor dayanya adalah : P2 = P1 / cos φ2 = 500.000 W / 0,98 = 510204,08 W S2 = P2 / cos φ2 = 510204,08 W / 0,98 = 520616,40 VA
Sehingga daya reaktif target adalah : _______ Q2 = √S2² - P2² __________________ = √(520616,40)² - (510204,08)² ______________ = √10733232700,31 = 103.601,32 VAr
Jadi besarnya total kapasitas kapasitor yang dibutuhkan adalah :
Qc = Q1 - Q2
= 510.102 - 103.601,32 = 406.500,68 VAr = 406,5 kVAr
Berdasarkan nilai total kapasitas kapasitor tersebut maka dapat ditentukan jumlah unit kapasitor. Dengan menggunakan kapasitas kapasitor sebesar 50 kVAr per unit maka akan dibutuhkan sebanyak 8 unit kapasitor ditambah satu unit terakhir yaitu sebesar 13 kVAr dan bertegangan 380 Volt AC.
b. Metoda Tabel Konversi
Besarnya (tan phi awal – tan phi target) dapat dilihat pada tabel 1. Dari tabel tersebut dicontohkan bahwa jika cos φ awal 0,70 dan cos φ target 0,98 maka besarnya faktor pengali adalah 0,82. Maka dengan metoda perhitungan tabel konversi, jumlah kapasitor yang dibutuhkan dapat dihitung sebagai berikut : Qc = P x (tan φ awal – tan φ target)
= 500.000 W x 0,82 = 410.000 VAr = 410 kVAr
Berdasarkan nilai total kapasitas kapasitor tersebut maka dapat ditentukan jumlah unit kapasitor. Dengan menggunakan kapasitas kapasitor sebesar 50 kVAr per unit maka akan dibutuhkan sebanyak 8 unit kapasitor ditambah satu unit terakhir yaitu sebesar 20 kVAr dan bertegangan 380 Volt AC.
D. SIMPULAN
Berdasarkan perhitungan kebutuhan Unit
Capacitor untuk memperbaiki faktor daya maka
lebih mudah menggunakan metoda Tabel Konversi. Berdasarkan jumlah unit kapasitor yang sesuai dengan nilai total kapasitas kapasitor untuk memperbaiki faktor daya maka lebih efisien menggunakan metoda perhitungan biasa.
DAFTAR PUSTAKA
Abdi Bangun Buana, 2002. ABB Capacitor Bank Manual Book.
Merlin Gerin, 2008. Merlin Gerin Pricelist.
Schneider Electric, 2007. Capacitor Bank Training For Panel Builder.
Supreme Cable, 2005. Power Cable Catalogue. Telemecanique, 2008. Koreksi Faktor Daya (
Kapasitor – Regulator ). http://digilib.petra.ac.id/viewer.php
http://dunia-listrik.blogspot.com/2008/12/perbaikan- faktor-daya.html
Vol. 8 No.1 – ELKOM, April 2015
LAMPIRAN
Tabel 2.1. Cos φ Tan φ Conversion Table Sumber : Katalog Produk. Jakarta : Abdi Bangun
