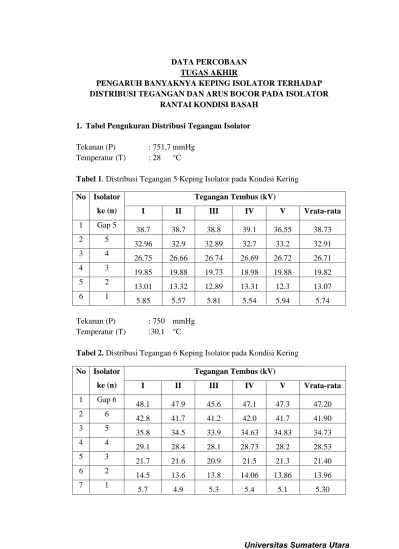

DATA PERCOBAAN
PENGARUH BANYAKNYA KEPING ISOLATOR TERHADAP DISTRIBUSI TEGANGAN DAN ARUS BOCOR PADA ISOLATOR
RANTAI KONDISI BASAH TUGAS AKHIR
1. Tabel Pengukuran Distribusi Tegangan Isolator Tekanan (P) : 751,7 mmHg
Temperatur (T) : 28 °C
Tabel 1. Distribusi Tegangan 5 Keping Isolator pada Kondisi Kering No Isolator
ke (n)
Tegangan Tembus (kV)
I II III IV V Vrata-rata
1 Gap 5
38.7 38.7 38.8 39.1 36.55 38.73 2 5
32.96 32.9 32.89 32.7 33.2 32.91 3 4
26.75 26.66 26.74 26.69 26.72 26.71 4 3
19.85 19.88 19.73 18.98 19.88 19.82 5 2
13.01 13.32 12.89 13.31 12.3 13.07 6 1
5.85 5.57 5.81 5.54 5.94 5.74
Tekanan (P) : 750 mmHg Temperatur (T) :30,1 °C
Tabel 2. Distribusi Tegangan 6 Keping Isolator pada Kondisi Kering No Isolator
ke (n)
Tegangan Tembus (kV)
I II III IV V Vrata-rata
1 Gap 6
48.1 47.9 45.6 47.1 47.3 47.20 2 6
42.8 41.7 41.2 42.0 41.7 41.90 3 5
35.8 34.5 33.9 34.63 34.83 34.73 4 4
29.1 28.4 28.1 28.73 28.2 28.53 5 3
21.7 21.6 20.9 21.5 21.3 21.40 6 2
Tekanan (P) : 749,9 mmHg Temperatur (T) :30,4 °C
Tabel 3. Distribusi Tegangan 7 Keping Isolator pada Kondisi Kering No Isolator
ke (n)
Tegangan Tembus (kV)
I II II III IV Vrata-rata
1 Gap 7
51.2 51.4 50.1 51.1 50.7 50.90 2 7
45.8 44.9 44.6 44.9 44.6 45.10 3 6
38.3 38.2 37.6 38.2 37.6 38.03 4 5
32.4 32.1 30.5 32.5 30.7 31.66 5 4
26.8 26.2 25.6 26.6 25.6 26.20 6 3
20.8 19.6 18.9 19.6 19.7 19.76 7 2
13.8 13.2 13.5 13.6 13.4 13.50 8 1
5.4 5.1 5.2 5.2 5.3 5.23
Tekanan (P) : 749,6 mmHg Temperatur (T) :30,3 °C
Tabel 4. Distribusi Tegangan 8 Keping Isolator pada Kondisi Kering No Isolator
ke (n)
Tegangan Tembus (kV)
I II III IV V Vrata-rata
1 Gap 8
56.6 55.9 57.1 56.6 56.4 56.53 2 8
51.2 50.5 49.3 50.5 50.1 50.33 3 7
44.3 44.1 43.6 44.2 43.8 44 4 6
38.7 37.9 37.4 38.8 37.2 38 5 5
32.2 32.1 31.6 31.1 31.3 31.96 6 4
26.1 25.6 25.9 26 25.8 25.86 7 3
20.2 19.8 18.7 19.7 18.5 19.56 8 2
Tekanan (P) :749,6 mmHg Temperatur (T) :30,3 °C
Tabel 5. Distribusi Tegangan 9 Keping Isolator pada Kondisi Kering No Isolator
ke (n)
Tegangan Tembus (kV)
I II III IV V Vrata-rata
Tabel 6. Distribusi Tegangan 10 Keping Isolator pada Kondisi Kering No Isolator
ke (n)
Tegangan Tembus (kV)
Vrata-10 2
13.4 12.9 12.3 12.8 12.9 12.86 11 1
7.2 6.5 6.3 6.6 6.7 6.66
Tekanan (P) : 751,7 mmHg Temperatur (T) : 28 °C
Tabel 6. Distribusi Tegangan 5 Keping Isolator pada Kondisi Basah Ringan (Intensitas Pembasahan : 0,8 mm/menit)
No Isolator ke (n)
Tegangan Tembus (kV)
I II III IV V Vrata-rata
1 Gap 5
37.4 38.1 36.2 37.3 37.2 37.22 2 5
32.3 31.8 31.5 31.8 31.9 31.85 3 4
24.8 24.5 24.1 24.4 24.5 24.46 4 3
19.3 19.8 18.7 19.2 19.3 19.29 5 2
13.5 13.3 12.8 13.5 12.7 13.19 6 1
5.9 5.5 6 5.8 5.8 5.8
Tekanan (P) : 751,8 mmHg Temperatur (T) : 28,1 °C
Tabel 7. Distribusi Tegangan 5 Keping Isolator pada Kondisi Basah Sedang (Intensitas Pembasahan : 3,3 mm/menit)
No Isolator ke (n)
Tegangan Tembus (kV)
I II III IV V Vrata-rata
1 Gap 5
37.4 37.9 36.2 37.5 36.9 37.16 2 5
32.3 31.6 31.5 31.6 32 31.8 3 4
24.5 24.7 24.1 24.7 24.2 24.43 4 3
19.3 19.7 18.7 19.7 18.7 19.23 5 2
13.4 13.3 12.8 13.1 13.2 13.16 6 1
Tekanan (P) : 748,8 mmHg Temperatur (T) :30,8 °C
Tabel 8. Distribusi Tegangan 5 Keping Isolator pada Kondisi Basah Tinggi (Intensitas Pembasahan : 5,5 mm/menit)
No Isolator ke (n)
Tegangan Tembus (kV)
I II III IV V Vrata-rata
1 Gap 5
35.8 35.4 36.8 35.9 36.1 36 2 5
31.8 31.6 30.9 31.6 31.2 31.43 3 4
24.4 24.8 23.9 24.4 24.5 24.36 4 3
18.8 18.5 18.6 18.7 18.6 18.63 5 2
11.9 11.8 12.4 11.9 12.1 12.03 6 1
5.6 5.7 6.1 5.6 6.0 5.8
Tekanan (P) : 751,8 mmHg Temperatur (T) :28,1 °C
Tabel 9. Distribusi Tegangan 6 Keping Isolator pada Kondisi Basah Ringan (Intensitas Pembasahan : 0,8 mm/menit)
No Isolator ke (n)
Tegangan Tembus (kV)
I II III IV V Vrata-rata
1 Gap 6
48.4 46.5 46.2 46.8 47.2 47.03 2 6
44.2 42.8 42.5 43.2 43.3 43.16 3 5
34.8 33.9 34.6 34.2 34.6 34.43 4 4
28.7 28.1 27.9 28.6 27.8 28.23 5 3
22.2 23.4 21.8 23 22 22.46 6 2
14.6 13.4 13.5 13.9 13.8 13.83 7 1
Tekanan (P) :748,5 mmHg Temperatur (T) :30,9 °C
Tabel 10. Distribusi Tegangan 6 Keping Isolator pada Kondisi Basah Sedang (Intensitas Pembasahan : 3,3 mm/menit)
No Isolator ke (n)
Tegangan Tembus (kV)
I II III IV V Vrata-rata
1 Gap 6
47.9 46.3 46.1 46.3 46.1 46.76 2 6
45.1 43.8 41.6 43.8 41.6 43.5 3 5
33.9 34.1 33.7 34.1 33.7 33.9 4 4
28.9 28.6 28.2 28.6 28.2 28.56 5 3
21.6 22.4 21.1 22.4 21.1 21.7 6 2
15.6 14.5 13.8 14.5 13.8 14.63 7 1
5.1 5.3 5.2 5.3 5.2 5.2
Tekanan (P) :748,6 mmHg Temperatur (T) :30,8 °C
Tabel 11. Distribusi Tegangan 6 Keping Isolator pada Kondisi Basah Tinggi (Intensitas Pembasahan : 5,5 mm/menit)
No Isolator ke (n)
Tegangan Tembus (kV)
I II III IV V Vrata-rata
1 Gap 6
46.1 45.7 45.8 45.7 45.8 45.86 2 6
39.8 38.5 38.7 38.5 38.7 39 3 5
32.9 33.2 32.4 33.2 32.4 32.83 4 4
26.7 26.8 26.6 26.8 26.6 26.7 5 3
19.8 19.7 19.5 19.7 19.5 19.66 6 2
14.4 13.6 13.3 13.6 13.3 13.76 7 1
Tekanan (P) :751,8 mmHg Temperatur (T) :28,1 °C
Tabel 12. Distribusi Tegangan 7 Keping Isolator pada Kondisi Basah Ringan (Intensitas Pembasahan : 0,8 mm/menit)
No Isolator ke (n)
Tegangan Tembus (kV)
I II III IV V Vrata-rata
1 Gap 7
51.4 50.6 49.4 50.4 50.5 50.46 2 7
44.8 43.9 43.4 43.9 44.1 44.03 3 6
38.5 37.6 37.2 38.2 37.3 37.76 4 5
32.1 31.9 31.5 31.9 31.7 31.83 5 4
26.5 25.8 25.2 25.7 25.9 25.83 6 3
20.3 19.5 18.5 19.6 19.2 19.43 7 2
14.2 13.6 13.1 13.8 13.4 13.63 8 1
5.2 5.1 4.9 5.2 4.8 5.06
Tekanan (P) :748,5 mmHg Temperatur (T) :30,9 °C
Tabel 13. Distribusi Tegangan 7 Keping Isolator pada Kondisi Basah sedang (Intensitas Pembasahan : 3,3 mm/menit)
No Isolator ke (n)
Tegangan Tembus (kV)
I II III IV V Vrata-rata
1 Gap 7
50.8 50.9 50.2 50.7 50.6 50.63 2 7
45.8 44.5 44.3 44.8 44.9 44.86 3 6
38.2 37.5 37.3 37.7 37.6 37.66 4 5
32.1 32.3 30.8 31.8 31.7 31.73 5 4
26.2 26.5 25.7 26.2 26 26.13 6 3
20.8 17.9 18.9 19.4 19 19.2 7 2
14.3 13.6 13.8 14 13.8 13.9 8 1
Tekanan (P) :748.6 mmHg Temperatur (T) :30.8 °C
Tabel 14. Distribusi Tegangan 7 Keping Isolator pada Kondisi Basah Tinggi (Intensitas Pembasahan : 5,5 mm/menit)
No Isolator ke (n)
Tegangan Tembus (kV)
I II III IV V Vrata-rata
1 Gap 7
50.7 49.8 49.7 50 49.7 50.06 2 7
38.9 40.8 40.4 40.2 39.9 40.03 3 6
34.8 35 34.9 35 34.8 34.9
4 5
30.3 30.2 30.8 30.4 30.5 30.43 5 4
26.2 25.3 25.7 25.7 25.8 25.73 6 3
15.8 14.7 14.2 15.4 14.4 14.9 7 2
9.6 9.8 9.4 9.7 9.5 9.6
8 1
5.4 5.2 5.1 5.3 5.1 5.23
Tekanan (P) :751,8 mmHg Temperatur (T) :28.1 °C
Tabel 15. Distribusi Tegangan 8 Keping Isolator pada Kondisi Basah Ringan (Intensitas Pembasahan : 0,8 mm/menit)
No Isolator ke (n)
Tegangan Tembus (kV)
I II III IV V Vrata-rata
1 Gap 8
56.7 55.9 55.4 56.2 55.8 56 2 8
51.4 50.6 49.4 50.5 50.4 50.46 3 7
44.8 43.9 43.4 44 44.1 44.03 4 6
38.5 37.6 37.2 37.8 37.7 37.76 5 5
32.1 31.9 31.5 31.9 31.7 31.83 6 4
Tekanan (P) :748,5 mmHg Temperatur (T) :30,9 °C
Tabel 16. Distribusi Tegangan 8 Keping Isolator pada Kondisi Basah sedang (Intensitas Pembasahan : 3,3 mm/menit)
No Isolator ke (n)
Tegangan Tembus (kV)
I II III IV V Vrata-rata
1 Gap 8
56.4 55.8 54.3 55.6 55.4 55.5 2 8
53.2 51.7 47.6 51 49.9 50.83 3 7
45.1 44.5 44.7 44.9 44.6 44.76 4 6
37.8 37.6 36.9 37.6 37.3 37.43 5 5
33.8 33.2 31.3 33 32.5 32.76 6 4
26.9 25.8 25.7 26.4 25.8 26.13 7 3
20.3 19.2 18.5 19.1 19.5 19.33 8 2
14.5 13.5 13.1 13.6 13.8 13.7 9 1
7.2 6.9 6 7.6 5.8 6.7
Tekanan (P) :748,8 mmHg Temperatur (T) :30,5 °C
Tabel 17. Distribusi Tegangan 8 Keping Isolator pada Kondisi Basah Tinggi (Intensitas Pembasahan : 5,5 mm/menit)
No Isolator ke (n)
Tegangan Tembus (kV)
I II III IV V Vrata-rata
1 Gap 8
55.9 56.1 54.7 55.6 55.4 55.56 2 8
47.8 46.6 46.8 47.1 47 47.06 3 7
39.9 38.6 38.3 38.9 39.1 38.93 4 6
32.9 32.1 31.6 32 32.4 32.2 5 5
29.3 27.7 28.4 28.5 28.4 28.47 6 4
20.8 20.7 21.2 20.8 21 20.9 7 3
Tekanan (P) :749,4 mmHg Temperatur (T) :30,2 °C
Tabel 18. Distribusi Tegangan 9 Keping Isolator pada Kondisi Basah Ringan (Intensitas Pembasahan : 0,8 mm/menit)
No Isolator ke (n)
Tegangan Tembus (kV)
I II III IV V Vrata-rata
1 Gap 9
61.9 61.7 61.5 61.9 61.5 61.7 2 9
55.9 55.4 55.2 55.6 55.4 55.5 3 8
49.6 48.7 49.8 49.7 48 49.36 4 7
43.1 42.7 43.2 43.2 42.8 43 5 6
37.5 37.3 36.4 37.2 36.9 37.06 6 5
31.4 30.4 30.2 30.9 30.3 30.67 7 4
24.9 25.3 23.8 25.2 24.2 24.67 8 3
19.3 18.8 17.9 18.8 18.4 18.66 9 2
12.3 12.1 11.8 12.1 11.9 12.06 10 1
6.2 6.3 5.4 6.2 5.8 5.96
Tekanan (P) :748,5 mmHg Temperatur (T) :30,9 °C
Tabel 19. Distribusi Tegangan 9 Keping Isolator pada Kondisi Basah sedang (Intensitas Pembasahan : 3,3 mm/menit)
No Isolator ke (n)
Tegangan Tembus (kV)
I II III IV V Vrata-rata
1 Gap 9
62.4 61.2 59.9 61.3 59.9 61.16667 2 9
55.7 55.6 55.1 55.5 55.4 55.46667 3 8
49.8 48.9 47.6 48.9 48.7 48.76667 4 7
8 3
18.9 19.1 17.9 18.7 18.6 18.63333 9 2
12.3 11.8 12.4 12.1 12.3 12.16667 10 1
6.4 5.9 5.4 6 5.8 5.9
Tekanan (P) :748,8 mmHg Temperatur (T) :30,5 °C
Tabel 20. Distribusi Tegangan 9 Keping Isolator pada Kondisi Basah Tinggi (Intensitas Pembasahan : 5,5 mm/menit)
No Isolator ke (n)
Tegangan Tembus (kV)
I II III IV V Vrata-rata
1 Gap 9
61.7 60.8 60.9 61.2 61 61.13 2 9
55.2 54.5 53.8 54.7 54.3 54.5 3 8
47.7 47.9 47.6 47.8 47.7 47.73 4 7
42.9 42.5 42.7 42.8 42.6 42.7 5 6
37.9 36.8 36.7 36.3 36 37.13 6 5
31.6 31.2 30.4 31.1 30 31.06 7 4
27.5 25.7 26.8 26.7 26.6 26.66 8 3
21.4 19.1 17.2 19.3 19.2 19.23 9 2
12.3 14.2 12.4 13.2 12.8 12.96 10 1
6.7 5.9 4.8 5.9 5.7 5.8
Tekanan (P) :749,4 mmHg Temperatur (T) :30,2 °C
Tabel 21. Distribusi Tegangan 10 Keping Isolator pada Kondisi Basah Ringan (Intensitas Pembasahan : 0,8 mm/menit)
No Isolator ke (n)
Tegangan Tembus (kV)
I II III IV V Vrata-rata
1 Gap 10
66.8 66.4 65.7 66.4 66.2 66.3 2 10
58.5 58.3 57.9 58.3 58.2 58.23 3 9
5 7
41.5 40.9 39.7 40.8 40.6 40.7 6 6
35.4 35.1 34.8 35.4 34.8 35.1 7 5
29.7 29.2 28.6 29.2 29.1 29.16 8 4
23.6 23.4 23.2 23.6 23.2 23.4 9 3
17.7 17.6 17.4 17.5 17.6 17.56 10 2
13.4 12.8 12.3 12.9 12.7 12.83 11 1
6.8 6.5 6.3 6.6 6.5 6.53
Tekanan (P) :748,5 mmHg Temperatur (T) :30,9 °C
Tabel 22. Distribusi Tegangan 10 Keping Isolator pada Kondisi Basah Sedang (Intensitas Pembasahan : 3,3 mm/menit)
No Isolator ke (n)
Tegangan Tembus (kV)
I II III IV V Vrata-rata
1 Gap 10
66.4 66.2 65.4 66.1 65.9 66 2 10
57.2 58.4 57.3 58 57.3 57.63 3 9
53.2 52.3 52.4 52.9 52.3 52.63 4 8
47.8 47.5 44.3 46.6 46.5 46.53 5 7
40.9 40.8 40.4 41.2 40.2 40.7 6 6
35.6 35.8 34.9 35.5 35.4 35.43 7 5
29.4 28.9 28.6 29 28.9 28.96 8 4
24.2 23.5 23.6 23.8 23.7 23.76 9 3
18.1 17.6 17.8 17.8 17.9 17.83 10 2
14.4 13.2 12.8 13.5 13.4 13.46 11 1
Tekanan (P) :748,8 mmHg Temperatur (T) :30,5 °C
Tabel 23. Distribusi Tegangan 10 Keping Isolator pada Kondisi Basah Tinggi (Intensitas Pembasahan : 5,5 mm/menit)
No Isolator ke (n)
Tegangan Tembus (kV)
I II III IV V Vrata-rata
1 Gap 10
65.9 65.3 64.8 65.3 65.3 65.33 2 10
58.3 57.9 57.2 57.9 57.7 57.8 3 9
54.5 53.2 52.1 53.3 53.2 53.26 4 8
46.9 47.4 45.2 47.5 45.2 46.5 5 7
42.7 40.9 41.2 41.9 41.3 41.6 6 6
34.8 34.9 34.1 34.9 34.3 34.6 7 5
28.7 28.5 28.2 28.4 28.5 28.46 8 4
23.2 22.9 23.8 23.5 23.1 23.3 9 3
17.5 17.3 16.5 17 17.2 17.1 10 2
13.2 12.9 12.8 12.9 13 12.96 11 1
2. Tabel Pengukuran Arus Bocor Tahanan pengukuran : 10 MΩ
