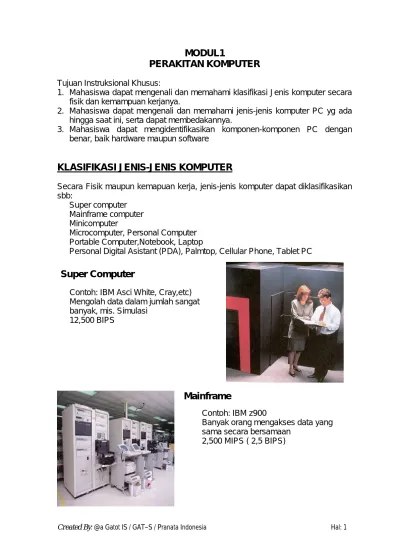

MODUL1
PERAKITAN KOMPUTER
Tujuan Instruksional Khusus:
1. Mahasiswa dapat mengenali dan memahami klasifikasi Jenis komputer secara fisik dan kemampuan kerjanya.
2. Mahasiswa dapat mengenali dan memahami jenis-jenis komputer PC yg ada hingga saat ini, serta dapat membedakannya.
3. Mahasiswa dapat mengidentifikasikan komponen-komponen PC dengan benar, baik hardware maupun software
KLASIFIKASI JENIS-JENIS KOMPUTER
Secara Fisik maupun kemapuan kerja, jenis-jenis komputer dapat diklasifikasikan sbb:
n Super computer n Mainframe computer n Minicomputer
n Microcomputer, Personal Computer n Portable Computer,Notebook, Laptop
n Personal Digital Asistant (PDA), Palmtop, Cellular Phone, Tablet PC
Mainframe
n Contoh: IBM z900
n Banyak orang mengakses data yang sama secara bersamaan
n 2,500 MIPS ( 2,5 BIPS)
Super Computer
n Contoh: IBM Asci White, Cray,etc) n Mengolah data dalam jumlah sangat
banyak, mis. Simulasi n 12,500 BIPS
Created By: @a Gatot IS / GAT~S / Pranata Indonesia Hal: 2
Mini Computer
Untuk membuat komputasi lebih tersedia, dibuat jenis komputer yang lebih kecil dari mainframe yang disebut dengan minicomputer, yang dikembangkan sejak tahun 60-an.
Portable Computer
Portable computer adalah ukuran komputer yang lebih kecil sehingga mudah dibawa dengan kemampuan yang sama atau lebih powerful. Yang termasuk dalam jenis portable computer adalah Notebook, Laptop, dan handheld computer.
Palmtop / PDA
Micro Computer / Personal Computer
IBM PC, 1981
PC-Tower Casing
IBM PC, 1997
Created By: @a Gatot IS / GAT~S / Pranata Indonesia Hal: 3 n Disebut juga Palmtop,
n Pen-based computer, n Tablet pc, Cellular phone
JENIS-JENIS KOMPUTER (PC)
Saat ini banyak sekali Jenis-Jenis komputer PC yang beredar di pasaran, sehingga pemula dalam hal ini kesulitan untuk membedakannya.
Untuk mempermudah pemahamam anggap saja jenis komputer PC itu hanya ada dua jenis:
1. Komputer Jenis XT (Extended Technologie)
v Komputer jenis XT adalah komputer jenis PC (personal computer) yang pertama kali dibuat sekitar tahun 1981.
2. Komputer jenis AT (Advance Technologie)
v Komputer Jenis AT adalah komputer PC generasi ke dua yang merupakan pengembangan dari komputer XT yang di buat sekitar tahun 1984.
Catatan:
Untuk jenis komputer lainnya anggap sebagai jenis komputer PC generasi lanjutannya.
Cara Membedakan Komputer PC
Untuk dapat membedakan ada beberapa cara yaitu;
1. Lihat pada tampilan layar pada saat komputer dihidupkan 2. Lihat dari kode nomor pada processor
Untuk cara kedua diatas perlu ketajaman penglihatan yaitu coba anda cari processor pada motherboard lalu anda Lihat nomor kodenya serta perhatikan pula bentuk ukuran processor tersebut.
Untuk membedakan jenis-jenis komputer PC dapat digunakan tabel berikut ini:
KODE PROCESSOR JENIS PC
(Secara Umum)
MERK PROCESSOR (Kecepatan CLOCK
Proses)
XT
8086, 8088,
8186, 8188 untuk type komputer XT s/d AT 486 4.7 mhz
AT 80286 / 286 hampir semua perusahaan pembuat processor s/d
80386 / 386 secara umum menggunakan kode yg sama 100 mhz
80486 / 486 INTEL AMD VIA CLOCK
586 Pentium-I AMD-K5 C1 50-233 Mhz
686 Pentium-II AMD-K6 C2 266-466 Mhz
786 Pentium-III AMD-K7/Duron C3 / VIA 1Giga 500- 1 Ghz
886 Pentium-IV Athlon VIA 1.2 Ghz 1.2Ghz Up to
DUAL CORE Sempron VIA 2.2 Ghz
CORE 2 DUO Oprteron
CORE 2 QUAD Phenom
Core 2 Extreem Phenom II
Generasi Lanjutannya
Core I 7 (I Seven) Albatron
Created By: @a Gatot IS / GAT~S / Pranata Indonesia Hal: 4 Kebanyakan orang pada umumnya jika menanyakan jenis komputer selalu bertanya “Pentium berapa …?”
Sehingga kami asumsikan untuk membedakan / menyetaran komputer secara umum berpatokan pada processor pentium.
Contoh:
- Processor Product AMD bermerk Duron setara dengan Pentium-III - Processor Product VIA 1 Giga setara dengan Pentium-III
- Processor Product (ga tau) 586 setara dengan Pentium-I
- Processor Product (ga tau) Clock nya 1.2 Ghz berarti setara dengan Pentium IV
Catatan Penting:
Jika processor yang digunakan adalah Intel Pentium IV pasti dilayar pembuka akan tampil “Intel Pentium IV”, jika tampilannya lain berarti processornya bukan Intel Pentium IV meskipun Clock-nya diatas 1.2 Ghz. Untuk hal ini Anda hanya boleh mengatakan setara dengan Pentium IV.
IDENTIFIKASI KOMPONEN PC
Dibagian sebelumnya telah di berikan beberapa contoh jenis-jenis komputer yang ada hingga saat ini. Adapun dalam pembahasan Materi Perakitan Komputer yang akan dipraktikan nanti yaitu untuk jenis Personal Komputer (PC).
Komputer atau yang lebih dikenal dengan Personal Komputer (PC) terdiri dari perangkat keras (hardware) dan perangkat lunak (software).
Hardware berupa unit sistem, display dan peripheral seperti modem, mouse atau printer.
Hardware
Bentuk dan unjuk kerja hardware bergantung jenis komputer. Ada dua tipe hardware.
v Yang pertama adalah bentuk hardware yang menyatu yang kita kenal sebagai komputer laptop. Komputer laptop mempunyai unit sistem, display, dan keyboard yang menyatu.
v Yang kedua adalah bentuk hardware dimana unit sistem, display dan keyboard terpisah. Untuk komputer jenis ini
Created By: @a Gatot IS / GAT~S / Pranata Indonesia Hal: 5 mempunyai tempat khusus untuk meletakan unit sistem yang disebut dengan casing.
Software
Berbeda dengan hardware, software dapat dikelompokan menjadi sistem operasi dan software Aplikasi.
Sistem Operasi menjembatani hardware dan program (software) aplikasi.
Sistem operasi dapat berkomunikasi dengan hardware, software aplikasi, dan para pemakai.
Sistem Operasi juga dapat mentransfer informasi antara hardware dan software aplikasi, Operasi seperti menentukan letak file disimpan di disk, dan kondisi disk siap menerima data, keduanya ditangani sistem operasi secara terpisah. Pemakai dan software aplikasi tidak pernah menangani tugas semacam itu.
Display Unit System
Created By: @a Gatot IS / GAT~S / Pranata Indonesia Hal: 6 Sistem operasi yang ada sangat banyak sekali contohnya seperti:
MS-DOS, DR-DOS, TOS, MS-WINDOWS, LINUX, BEOS. NOVELL, MAC-OS, SOLARIS, JAVA-OS, WINDOWS-CE, dll.
Pada pembahasan modul Teknisi Komputer / Perakitan Komputer ini nantinya kita tidak akan membahas semua sistem operasi yang disebutkan diatas. Yang akan dibahas dalam modul Ini hanya sistem operasi MS-DOS dan MS-Windows hal Ini kita gunakan karena sebagian besar komputer di Indonesia umumnya memakai sistem operasi MS-DOS dan MS-WINDOWS sebagai sistem operasi yang residen.
Soflware aplikasi berupa program yang mempunyai tujuan khusus dan melakukan beberapa Operasi. Software aplikasi dapat berupa :
· Program pengolah kata seperti Wordstar, Wordferfect atau Microsoft Word. · Program pengolah angka seperti Lotus 123, Symphony, Microsoft Excel · Program pengolah data seperti dBase, Clipper. Visual Basic, Visual Poxpro. · Program pengolah Citra seperti Corel Draw, Adobe Photo Shop, Autocad. · Program Utility seperti PC Tools, Norton Utilities
Sebagian besar software aplikasi mompunyai fungsi khusus seperti telah disebutkan diatas, namun ada beberapa software aplikasi yang mengkombinasikan berbagai fungsi program berbeda yang dikenal sebagai Integrated software. Contohnya adalah paket terpadu seperti Microsoft Office, Microsoft Visual Studio, Microsoft Works. Paket terpadu tersebut dapat menyediakan pengolah kata, data, angka dan modul komunikasi yang dapat diakses dari menu utama.
Created By: @a Gatot IS / GAT~S / Pranata Indonesia Hal: 7
KOMPONEN HARDWARE KOMPUTER PC
Komponen komputer PC jenis XT, AT maupun jenis lanjutannya tidaklah jauh berbeda. Komponennya terdiri dari:
1. Casing
2. Power Suply 3. Motherboard
4. Disk Drive / Floppy Drive Controller Card* 5. Disk Drive/ Floppy Drive
6. Hard Drive / Harddisk Controller Card* 7. HardDrive/ Harddisk
6. Video Card* 8. Tempat Baterai*
