RANCANG BANGUN JARINGAN KOMPUTER BERBASIS INTER VLAN ROUTING PADA CISCO ROUTER DAN CATALYST UNTUK AKSES
KOMUNIKASI DATA PADA VLAN YANG BERBEDA DI POLITEKNIK HARAPAN BERSAMA KOTA TEGAL
PROPOSAL TUGAS AKHIR
Diajukan Sebagai Salah Satu Syarat Untuk Mengambil Mata Kuliah Tugas Akhir
Oleh :
Nama : Toni Aji Saputra NIM : 14010073
PROGRAM STUDI D3 TEKNIK ELEKTRONIKA POLITEKNIK HARAPAN BERSAMA TEGAL
HALAMAN PENGESAHAN PROPOSAL TUGAS AKHIR (TA)
RANCANG BANGUN JARINGAN KOMPUTER BERBASIS INTER VLAN ROUTING PADA CISCO ROUTER DAN CATALYST UNTUK AKSES
KOMUNIKASI DATA PADA VLAN YANG BERBEDA DI POLITEKNIK HARAPAN BERSAMA KOTA TEGAL
Sebagai Salah Satu Syarat Untuk Melaksanakan Tugas Akhir
Oleh :
Nama : Toni Aji Saputra NIM : 14010073
Tegal, Mei 2017 Menyetujui
Pembimbing I, Pembimbing II,
Much. Sobri Sungkar, M.Kom Ahmad Ramdhani, S.Kom
NIDN. 0608068801 NIPY. 05.015272
Mengetahui,
Ketua Program Studi D3 Teknik Elektronika Politeknik Harapan Bersama
DAFTAR GAMBAR
Halaman
Gambar 1.Kampus 2 Politeknik Harapan Bersama Tegal...10
Gambar 2.Ruang IT...…10
Gambar 3.Server di kampus 2...10
Gambar 4.Laboratorium software 1...11
Gambar 5.Laboratorium software 2...11
Gambar 6.Cisco logo...14
Gambar 7.Catalyst 1900 series switch...14
DAFTAR TABEL
Halaman
DAFTAR LAMPIRAN
Halaman
1. Latar Belakang
Sebuah data memerlukan pengelolaan yang efisien, cepat dan akurat guna menunjang kegiatan manusia setiap harinya. Pesatnya kemajuan teknologi dan ilmu pengetahuan membawa pengaruh yang signifikan bagi kehidupan manusia dalam segala bidang kehidupan tak terkecuali dalam bidang pengelolaan data dalam dunia jaringan komputer. Kehadiran komputer tidak dapat disangkal lagi yang membawa pengaruh begitu besar di era sekarang, sebelum adanya komputer pekerjaan dilakukan secara manual dan membutuhkan waktu yang cukup lama untuk menyelesaikannya dan juga keakuratan data kurang terjamin, tetapi dengan adanya komputer kendala – kendala tersebut sudah dapat diatasi, karena begitu besarnya manfaat komputer yang mendorong user atau pengguna untuk beralih dari proses manual ke proses komputeriasi. Dengan adanya proses komputerisasi banyak dampak positif terutama pada efisiensitas dan efektifitas bagi para pengguna. Jaringan komputer merupakan bagian dari komputer yang diimplementasikan dengan jaringan internet untuk mendukung para user atau pengguna untuk mendapatkan akses internet. Jaringan internet yang berkembang saat ini ada dua jenis yaitu jaringan komputer menggunakan kabel dan jaringan komputer tanpa kabel atau wireless yang keduanya mempunyai keuntungannya masing – masing pada setiap penggunaannya.
sehingga untuk berkomunikasi ke luar jaringan menjadi lebih sulit dan area cakupan transfer data tidak begitu luas dan jika jumlah server dan workstation berjumlah banyak lebih dari satu ruangan ataupun gedung maka akan sulit bagi administrator jaringan untuk mengaturnya. Secara tradisional LAN routing menggunakan router dengan beberapa interface physical. Setiap interface harus dihubungkan dengan network yang berbeda dan dikonfigurasikan dengan subnet yang berbeda, maka dari itu untuk mengurangi penggunaan router pada setiap interface nya dibuatlah sistem VLAN (virtual Local Area Network) yang menggunakan switch untuk menghubungkan tiap interfaces secara virtual sebagai pengembangan dari sistem jaringan yang ada secara keseluruhan.
Penggunaan jaringan berbasis inter VLAN routing yang akan diterapkan di kampus 2 Politeknik Harapan Bersama Kota Tegal, dalam hal ini adalah ruang Laboratorium Software yang dibagi menjadi dua ruangan yaitu Laboratorium Software 1 dan Laboratorium Software 2 sebagai tempat pembelajaran dengan ruang IT sebagai Server, supaya antar pengguna dapat saling berkomunikasi data didalam satu ruangan maupun antar ruangan yang berbeda. Hubungan dan komunikasi data antar komputer dalam VLAN dapat dilakukan pada VLAN yang sama, sedangkan pada VLAN yang berbeda dapat dilakukan menggunakan inter VLAN routing. Pada prinsipnya inter VLAN routing bekerja dengan melakukan proses routing bukan pada alamat jaringan yang berbeda seperti dalam static routing dan dynamic routing, tetapi routing dilakukan terhadap dua atau lebih VLAN. Setiap device pada VLAN tersebut akan mengirimkan traffic melalui router untuk mencapai VLAN lain.
broadcast dan juga dapat membagi broadcast pada device berdasarkan fungsinya sehingga dapat mempercepat pada setiap packet pengirimannya. Sedangkan dari segi keamanan data, dapat memperbaiki keamanan jaringan dan mengontrol layer 3 broadcast karena inter VLAN routing bekerja pada layer 3 osi layer. Dengan menggunakan device layer 3 di antara VLAN, pengendalian administratif menjadi lebih mudah serta saat mengkonsumsi bandwidth, LAN akan lebih efisien jika dibandingkan konsumsi bandwidth dalam suatu broadcast domain yang besar. Perancangan jaringan yang maksimal akan memperoleh efisiensi dalam pengelolaan data, penyajian informasi dan memaksimalkan proses pembelajaran untuk mahasiswa dan mahasiswi.
Berdasarkan latar belakang yang telah diuraikan di atas, maka dalam proposal tugas akhir ini akan dibuat laporan tugas akhir dengan judul “RANCANG BANGUN JARINGAN KOMPUTER BERBASIS INTER VLAN ROUTING PADA CISCO ROUTER DAN CATALYST UNTUK AKSES KOMUNIKASI DATA PADA VLAN YANG BERBEDA DI POLITEKNIK HARAPAN BERSAMA KOTA TEGAL“ agar saling terhubungnya akses komunikasi data antar pengguna di area kampus 2 dalam satu ruangan maupun antar ruangan di Politeknik Harapan Bersama Kota Tegal.
2. Identifikasi Masalah
Berdasarkan latar belakang di atas, maka dapat diidentifikasikan pokok yang dapat dipilih sebagai topik dari penelitian sebagi berikut :
a. Belum memiliki sistem jaringan VLAN dikarenakan masih menggunakan sistem jaringan LAN dimana disetiap interfaces hanya dapat dihubungkan dengan network yang sama.
belum bisa berkomunikasi dengan pengguna laboratorium software 2 (sharing data atau melakukan ping pada jaringan).
c. Pembagian bandwith belum merata sehingga menyebabkan berkurangnya bandwith yang tersedia pada setiap penambahan user pada pembagian IP yang sama.
3. Batasan Masalah
Agar penulis tidak menyimpang dari tujuan semula yang direncanakan, maka penulis menetapkan batasan – batasan sebagai berikut :
a. Perancangan dan pembangunan jaringan komputer di ruangan laboratorium software 1 dan laboratorium software 2 sebagai ruangan yang akan di terapkan sistem jaringan komputer berbasis inter VLAN dan ruang IT sebagai server kampus 2 Politeknik Harapan Bersama Kota Tegal.
b. Perancangan dan pembangunan sistem jaringan komputer berbasis inter VLAN routing untuk akses komunikasi data antar ruangan tersebut. c. Alat yang digunakan dalam perancangan dan pembangunan jaringan
komputer menggunakan cisco router dan switch catalyst.
4. Rumusan Masalah
Bagaimanakah merancang dan membangun jaringan komputer berbasis inter VLAN routing menggunakan cisco router dan switch catalyst untuk akses komunikasi data di Politeknik Harapan Bersama Kota Tegal?
5. Metodologi Penelitian
Metodologi penelitian yang digunakan memerlukan beberapa tahapan, adapun tahapan – tahapan tersebut sebagai berikut :
5.1. Analisis
Tanya jawab secara langsung dengan Arrahman Muklis H,.S.ST selaku staf karyawan bagian IT yang memaparkan mengenai sistem jaringan yang sedang berjalan, peralatan pendukung serta permasalahan yang sering terjadi dari sistem jaringan yang ada.
2. Studi Pustaka
Mencari dan mengumpulkan bahan – bahan berupa buku, laporan penelitin, dan artikel dari internet yang berkaitan dengan sistem jaringan komputer berbasis inter VLAN routing dan cisco router dan switch catalyst berupa cara kerja, peralatan yang digunakan, serta konfigurasinya.
3. Survey langsung
Melakukan survey langsung di ruang IT kampus 2 sebagai server dan di ruangan laboratorium software 1 dan laboratorium software 2 sebagai ruangan yang akan diterapkan sistem jaringan inter VLAN kemudian melihat langsung peralatan yang digunakan saat ini.
5.2. Desain
1. Memperbaiki sistem jaringan yang sudah diterapkan saat ini di ruang laboratorium software 1 dan laboratorium software 2 dengan menerapkan sistem jaringan berbasis inter VLAN routing untuk akses komunikasi data para pengguna di dalam ruangan maupun antar ruangan tersebut.
2. Membuat rancangan jaringan komputer berbasis inter VLAN routing antara ruang laboratorium software 1 dan laboratorium software 2. 5.3. Simulasi
5.4. Evaluasi
Evaluasi dilakukan terhadap simulasi sistem jaringan yang akan diterapkan berdasarkan criteria yang disusun, sehingga dapat mengetahui sejauh mana tujuan awal yang dicapai.
6. Manfaat & Tujuan 6.1. Manfaat
Manfaat penelitian ini diantaranya : 1. Bagi Mahasiswa :
a) Mengetahui cara kerja inter VLAN routing secara nyata. b) Memperluas wawasan, pengetahuan dan pendalaman materi. c) Sebagai acuan untuk perancangan jaringan komputer dibidang
yang berkaitan. 2. Bagi Politeknik :
a) Mendapat masukkan yang berguna untuk menyempurnakan kurikulum yang sesuai dengan kebutuhan tugas akhir.
b) Sebagai masukan untuk mengevaluasi sejauh mana mahasiswa memahami materi apa yang di dapat selama perkuliahan.
3. Manfaat Rancang Bangun Jaringan yang dibuat :
a) Desain jaringan lebih flexible, karena pengelompokkan user tidak selalu tergantung dengan posisi fisik dari jaringan. b) Sisi keamanan yang lebih, karena kita bisa mengelompokkan
user sesuai dengan sensitifitas datanya.
c) Kinerja jaringan yang lebih baik, karena dengan memecah jaringan ke segmen – segmen yang lebih kecil akan mengurangi traffic yang tidak diperlukan.
6.2. Tujuan
Tujuan dari penulisan proposal tugas akhir ini meliputi : 1. Tujuan Umum
Adapun memuat tujuan penelitian secara umum :
a) Menerapkan pengetahuan yang telah diperoleh dalam bentuk penelitian yang nyata.
Tujuan khusus dari penelitian ini diantaranya :
a) Mengurangi traffic data yang tidak diperlukan dan meningkatkan performa jaringan.
b) Mengurangi jumlah device yang turut serta dalam sebuah broadcast storm.
c) Memudahkan pengaturan jaringan dan konfigurasi VLAN yang dapat langsung tersebar apabila ada sebuah switch baru yang terhubung ke dalam jaringan tersebut.
d) Kontrol administrasi secara terpusat.
7. Sistematika Penulisan
Sistematika penulisan proposal tugas akhir ( TA ) terdiri dari : HALAMAN JUDUL
HALAMAN PENGESAHAN DAFTAR ISI
DAFTAR LAMPIRAN
Bagian utama proposal tugas akhir mengandung bab – bab sebagai berikut : 1. Pendahuluan
Dalam bab pendahuluan materimya sebagaian besar berupa penyempurnaan dari Latar Belakang Masalah, Identifikasi Masalah, Tujuan & Manfaat, Metodologi Penelitian.
2. Landasan Teori
Mengurai teori yang mendasar pembahasan perancangan jaringan secara umum, teknologi Virtual Local Area Network ( VLAN ) dan Inter VLAN Routing yang akan digunakan untuk membangun jaringan.
3. Gambaran Umum Objek Penelitian
Berupa tinjauan umum tentang organisasi yang diteliti dan analisa sistem yang saat ini, analisa biaya dan manfaat serta analisa yang lain yang terkait dengan jaringan komputer yang dibuat.
4. Pembahasan Secara Umum
Bab ini menguraikan analisis semua permasalahan yang ada, dimana masalah – masalah yang muncul akan diselesaikan melalui penelitian. Pada bab ini juga membahas tentang sistem yangakan diterapkan dalam perancangan jaringan, mulai dari topologi yang dipilih, pengkonfigurasian inter VLAN routing di alat yang dibutuhkan.
5. Jadwal Kegiatan Penelitian
8. Jadwal Kegiatan

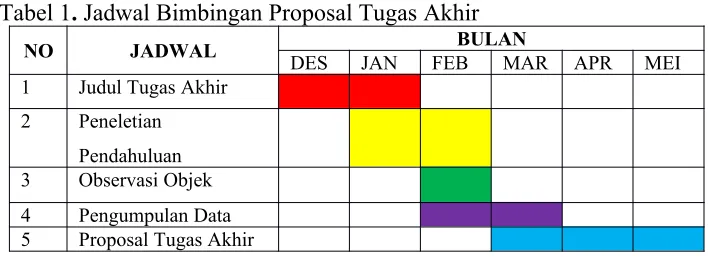

Tabel 1. Jadwal Bimbingan Proposal Tugas Akhir
NO JADWAL DES JAN FEBBULANMAR APR MEI
1 Judul Tugas Akhir 2 Peneletian
Pendahuluan 3 Observasi Objek 4 Pengumpulan Data 5 Proposal Tugas Akhir
9. Objek penelitian
9.1. Server Di Kampus 2 Politeknik Harapan Bersama Tegal
Server ditempatkan di ruang IT sebagai pengendali utama sistem jaringan dan koneksi internet yang sedang berjalan saat ini di kampus 2. Di dalam server tersebut terdapat beberapa alat yang digunakan dalam sistem jaringan saat ini sebagai berikut :
1. Internet Service Provider : Biznet 2. Kecepatan Internet : 20 Mbps 3. Topologi : Topologi Bus
4. Router : Router Board 951
5. Switch : D-Link
6. Modem : Biznet
Gambar 1. Kampus 2 Politeknik Harapan Bersama Tegal

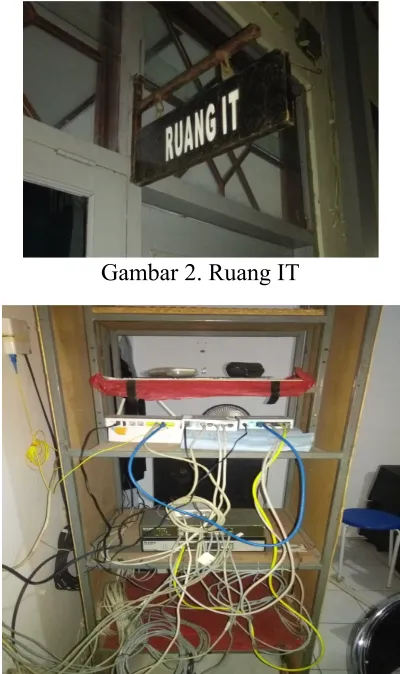

Gambar 2. Ruang IT
Gambar 3. Server di Kampus 2
Di kampus 2 Politeknik Harapan Bersama Kota Tegal tepatnya Prodi DIII Teknik Elektronika Konsentrasi Teknik Komputer dan Jaringan yang memnpunyai 2 Laboratorium, salah satu laboratorium tersebut merupakan Laboratorium software yang mempunyai 2 ruangan yaitu Laboratorium software 1 dan Laboratorium software 2 yang sudah mempunyai jaringan LAN yang hanya dapat terhubung pada area jaringan yang sama yaitu antara komputer di Laboratorium Software 1 dan 2, sehingga belum dapat berkomunikasi data di area jaringan yang berbeda tersebut.

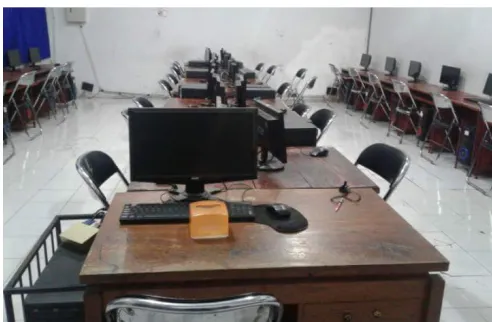

Gambar 4. Laboratorium Software 1
Gambar 5. Laboratorium Software 2
10.1. Pengertian Rancang Bangun
Rancang merupakan serangkaian prosedur untuk menerjemahkan hasil analisis dari sebuah sistem kedalam bahasa pemrograman untuk mendeskripsikan dengan detail bagaimana komponen – komponen sistem diimplementasikan. Rancang sistem merupakan penentuan proses, Sedangkan bangun merupakan kegiatan menciptakan baru maupun mengganti atau memperbaiki yang telah ada baik secara keseluruhan maupun sebagian. Dengan demikian pengertian rancang bangun merupakan kegiatan menerjemahkan hasil analisa kedalam bentuk paket lunak kemudian menciptakan sistem tersebut ataupun memperbaiki sistem yang ada.
10.2. Jaringan Komputer
Jaringan komputer adalah sebuah sistem jaringan yang menghubungkan dua atau lebih komputer dan perangkat jaringan lainnya yang bekerja bersama – sama untuk mencapai suatu tujuan atau suatu jaringan kerja yang terdiri dari titik – titik ( nodes) yang terhubung satu sama lain dengan atau tanpa kabel.
Nodes berfungsi sebagai stasiun kerja ( workstations ). Salah satu nodes sebagai media jasa atau server, yaitu yang mengatur fungsi tertentu dari nodes lainnya. Pada dasarnya teknologi jaringan komputer itu sendiri merupakan perpaduan antara teknologi komputer dan juga teknologi komunikasi.
10.3. Jaringan LAN (Local Area Network)
Adapun penggunaan LAN itu sendiri menyebabkan semua komputer terhubung dalam sebuah jaringan yang dapat berkomunikasi data. LAN umumnya menggunakan hub, dan akan mengikuti primsip kerja hub itu sendiri. Dalam hal ini, bahwa hub tidak memiliki pengetahuan tentang alamat tujuan sehingga penyampaian data secara broadcast, dan juga karena hub hanya memiliki satu domain collision sehingga bila salah satu port sibuk maka port – port yang lain harus menunggu.
10.4. VLAN Dan Inter VLAN Routing
Prinsip kerja sebuah jaringan LAN ( Local Area Network ) yaitu, semua device yang berada pada satu LAN berarti berada pada satu broadcast domain. Sebuah broadcast domain mencakup semua device yang terhubung pada satu LAN dimana jika salah satu device mengirimkan frame broadcast maka semua device yang lain akan menerima kopi dari frame tersebut. Tanpa VLAN sebuah switch akan menganggap semua interfaces (port) nya berada pada satu broadcast domain, dengan kata lain, semua komputer yang terhubung ke switch tersebut akan dianggap berada pada satu LAN yang sama.
Dengan menggunakan teknologi VLAN, switch dapat mengelompokkan beberapa interfaces ( port) switch ke dalam satu broadcast domain dan beberapa interfaces yang lain ke dalam broadcast domain yang berbeda, sehingga tercipta multiple broadcast domain. Masing – masing broadcast domain yang dibuat oleh switch inilah yang kita sebut sebagai VLAN ( Virtual Local Area Network ).
yang berbeda. Sebagaimana kita tahu jika VLAN membagi sebuah segmen dan broadcast domain, dimana paket data tidak akan diteruskan ke VLAN yang bukan tujuannya. Setiap device pada VLAN tersebut mengirimkan traffic melalui router untuk mencapai VLAN lain. Untuk dapat menghubungkan antar VLAN, kita akan membutuhkan perangkat yang memiliki kapasitas untuk melakukan routing yaitu router atau switch layer 3.
10.5. Cisco router dan Cisco Catalyst
1. Cisco
Cisco merupakan sebuah merek perusahaan yang bergerak dibidang jaringan komputer, produk – produk dari cisco antara lain switch, router dan masih banyak lagi.
Gambar 6. Cisco Logo
Sumber : http://1000logo.net/cisco-logo/2016
Gambar 7. Catalyst 1900 series switch
Gambar 8. Cisco 2500 Router Sumber: https://store.donanikmharber.com/
2. Router
Router merupakan sebuah device atau alat yang dapat menghubungkan dua atau lebih jaringan komputer yang berbeda. Secara umum router merupakan sebuah alat pada suatu jaringan komputer yang bekerja di network layer pada lapisan OSI. Dalam sebuah router terdapat routing table yaitu table yang berisi alamat – alamat jaringan yang dibutuhkan untuk menentukan tujuan dari paket – paket data yang akan dilewati pada jaringan tersebut.
Router juga dapat digunakan untuk menghubungkan LAN ke layanan telekomunikasi seperti leased line atau Digital Subscriber Line (DSL). Router yang digunakan untuk menghubungkan LAN ke sebuah koneksi leased line seperti T1 atau T3 sering disebut access server.
3. Catalyst
Cisco Catalyst adalah sebuah produk yang dikeluarkan oleh sebuah perusahaan bernama Cisco dan dinamakan Catalyst. Alat ini biasanya digunakan sebagai switch.
11. Sistem Yang Diterapkan
pembangunan sistem jaringan VLAN berbasis inter VLAN routing yang menggunakan sebuah switch dan router untuk membagi broadcast domain di area VLAN yang berbeda menggunakan sebuah switch dalam dua jaringan yang berbeda atau lebih, kemudian menghubungkan VLAN yang berbeda tersebut secara virtual.
Pembagian jaringan LAN di laboratorium software dibagi menjadi dua jaringan yang berbeda di setiap ruangan laboratorium software sehingga belum adanya komunikasi data antar ruangan tersebut. Dengan menggunakan sistem jaringan inter VLAN routing ruangan tersebut dapat berkomunikasi data, dimana setiap device pada VLAN tersebut akan mengirimkan traffic melalui router untuk mencapai VLAN lain.
Penambahan user pada tiap segmen dalam jaringan LAN tentu akan membutuhkan bandwith yang besar di setiap area jaringan sehingga pembagian bandwith dalam broadcast domain tidak merata, dengan menggunakan jaringan inter VLAN, router akan membagikan segmen yang sama dengan bandwith yang sama jadi akan lebih efisien dan merata jika dibandingkan dengan konsumsi bandwith dalam satu jaringan LAN dengan broadcast domain yang besar, walaupun kebutuhan bandwith di setiap area jaringan berbeda – beda.
12. Kesimpulan
Demikian proposal tugas akhir ini, maka bisa ditarik kesimpulan sebagai berikut :
DAFTAR PUSTAKA
Admin, 2014. Konfigurasi VLAN pada Switch Cisco (Inter VLAN Routing).
Tersedia http://www.ilmujaringan.com/konfigurasi-vlan-pada-switch-cisco/[18 Januari 2014]
Ali, H. 2009. Jaringan Virtual LAN atau VLAN. Tersedia : http://www.jaringan-komputer.cv-sysneta.com/virtual-lan[21 Oktober 2009]
Irawan, I. 2004. Pengertian dan Implementasi VLAN. Tersedia :
http://awnsetiadi.blogspot.co.id/2016/03/pengertian-dan-implementasi-vlan.html?m=1[16 Oktober 2004]
Oetomo, B. S. 2003. Konsep Perancangan Jaringan Komputer. Yogyakarta: Andi.
Purwanto, M. 2015. Pengertian Rancang Bangun. Tersedia : http://www.nagapena.web.id/?m=1
Shais. 2014. Configure Inter VLAN Routing on Cisco Router and Layer 3 Switches. Tersedia : http://www.technig.com/configure-inter-vlan-routing-cisco-router/ Sofana, I. 2012. Cisco CCNA & Jaringan Komputer Edisi Revisi. Bandung:
Informatika.
Sopandi, D. 2008. Instalasi Dan Konfigurasi Jaringan Komputer. Bandung: Informatika.
Sutanta, E. 2005. Komunikasi Data & Jaringan Komputer. Yogyakarta:Graha Ilmu.
