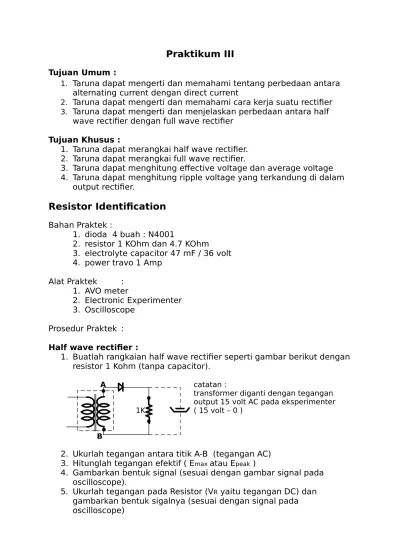

Praktikum III
Tujuan Umum :
1. Taruna dapat mengerti dan memahami tentang perbedaan antara alternating current dengan direct current
2. Taruna dapat mengerti dan memahami cara kerja suatu rectifier 3. Taruna dapat mengerti dan menjelaskan perbedaan antara half
wave rectifier dengan full wave rectifier
Tujuan Khusus :
1. Taruna dapat merangkai half wave rectifier. 2. Taruna dapat merangkai full wave rectifier.
3. Taruna dapat menghitung effective voltage dan average voltage 4. Taruna dapat menghitung ripple voltage yang terkandung di dalam
output rectifier.
Resistor Identification
Bahan Praktek :
1. dioda 4 buah : N4001
2. resistor 1 KOhm dan 4.7 KOhm 3. electrolyte capacitor 47 mF / 36 volt 4. power travo 1 Amp
Alat Praktek : 1. AVO meter
2. Electronic Experimenter 3. Oscilloscope
Prosedur Praktek :
Half wave rectifier :
1. Buatlah rangkaian half wave rectifier seperti gambar berikut dengan resistor 1 Kohm (tanpa capacitor).
A catatan :
transformer diganti dengan tegangan output 15 volt AC pada eksperimenter 1K ( 15 volt – 0 )
B
2. Ukurlah tegangan antara titik A-B (tegangan AC) 3. Hitunglah tegangan efektif ( Emax atau Epeak )
4. Gambarkan bentuk signal (sesuai dengan gambar signal pada oscilloscope).
5. Ukurlah tegangan pada Resistor (VR yaitu tegangan DC) dan
6. Ukurlah tegangan pada diode (tegangan DC)
7. Hitung frequency ripple frequency yang terkandung pada DC voltage output.
8. Hubungkan capacitor 47 mF/36 volt secara parallel dengan resistor (seperti pada gambar)
9. Ukur dan gambarkan output tegangan pada resistor 10. Gantilah resistor 1 Kohm dengan resistor 4.7 Kohm. 11. Lakukan seperti pada step 9 di atas
12. Jelaskan cara bekerjanya half wave rectifier sesuai dengan percobaan/praktek yang saudara lakukan.
Full wave rectifier :
1. Buatlah rangkaian full wave rectifier seperti gambar berikut dengan resistor 1 Kohm (tanpa capacitor).
Catatan :
Transformer dapat diganti dengan output AC pada Eksperimenter (15 – 0 – 15)
2. Ukur dan Gambarkan output tegangan pada resistor.
3. Hitung frequency ripple frequency yang terkandung pada DC voltage output.
4. Hubungkan capacitor 47 mF/36 volt secara parallel dengan resistor (seperti pada gambar)
5. Ukur dan gambarkan output tegangan pada resistor 6. Gantilah resistor 1 Kohm dengan resistor 4.7 Kohm. 7. Lakukan seperti pada step 5 (lima) di atas.
8. Jelaskan cara bekerjanya half wave rectifier sesuai dengan percobaan/praktek yang saudara lakukan.
Bridge Rectifier :
Catatan :
Transformer dapat diganti dengan output AC pada Eksperimenter (15 – 0)
Lakukan setiap step yang terdapat pada percobaan full wave.
Bahan diskusi :
