3.1.1 Use Case Diagram Sistem Berjalan
3.1.2 Deskripsi Use Case sistem berjalan
Tabel 3.1 Deskripsi Use Case Diagram Berjalan Mengunjungi Stand UKM Nama Use Case Iinfor Pendaftaran.
Aktor Mahasiswa.
Deskripsi Mahasiswa mendatangi stand Unit Kegiatan Mahasiswa yang diinginkan.
Pra-Kondisi -
Tindakan Mahasiswa menanyakan perihal pendaftaran Unit Kegiatan Mahasiswa yang diinginkan.
Post Kondisi Mendapatkan formulir.
Tabel 3.2 Deskripsi Use Case Diagram Berjalan Memberikan Formulir Nama Use Case Infor Memberikan Formulir.
Aktor Panitia.
Deskripsi Panitia Memberikan formulir pendaftaran Unit Kegiatan Mahasiswa.
Pra-Kondisi Mahasiswa mendatangi stand.
Tindakan Panitia memberikan formulir pendaftaran.
Post Kondisi -
Tabel 3.3 Deskripsi Use Case Diagram Berjalan Isi Formulir Pendaftaran Nama Use Case Isi Formulir Pendaftaran.
Aktor Mahasiswa.
Deskripsi Mahasiswa mengisi formulir pendaftaran Unit Kegiatan Mahasiswa.
Pra-Kondisi Mahasiswa memilih UKM yang diinginkan. Tindakan Mahasiswa mengisi formulir.
Tabel 3.4 Deskripsi Use Case Diagram Berjalan Menerima Formulir Nama Use Case Infor Menerima Formulir.
Aktor Panitia.
Deskripsi Panitia menerima formulir yang sudah di isi oleh Mahasiswa.
Pra-Kondisi Mahasiswa mengisi formulir. Tindakan Panitia menerima formulir.
Post Kondisi Mahasiswa mempersiapkan perlengkapan kebutuhan.
Tabel 3.5 Deskripsi Use Case Diagram Berjalan Pembayaran Pendaftaran Nama Use Case Infor Pembayaran Pendaftaran.
Aktor Mahasiswa.
Deskripsi Mahasiswa melakukan pembayaran pendaftaran kepanitia.
Pra-Kondisi Panitia menerima formulir.
Tindakan Melakukan pembayaran.
3.2 Use Case Diagram Sistem Usulan

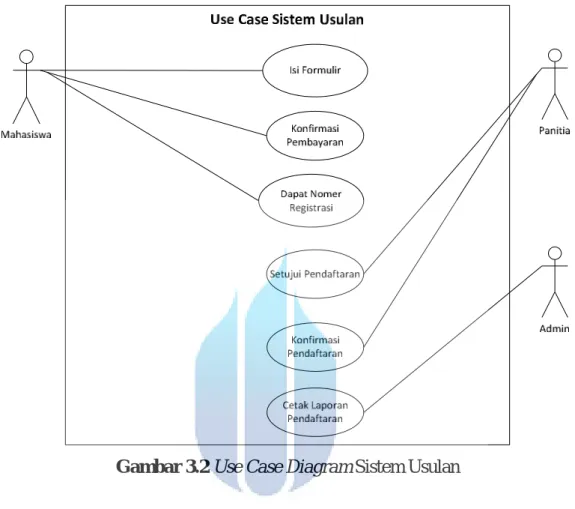

Gambar 3.2 Use Case Diagram Sistem Usulan
Tabel 3.6 Deskripsi Use Case Diagram Isi Formulir Nama Use Case Isi Formulir.
Aktor Mahasiswa.
Deskripsi Mahasiswa membuka link pendaftaran, lalu memilih UKM di list UKM
Pra-Kondisi Mahasiswa mendapat formulir
Tindakan Mahasiswa mengisi formulir pendaftaran Unit Kegiatan Mahasiswa.
Tabel 3.7 Deskripsi Use Case Diagram Konfirmasi Pembayaran Nama Use Case Konfirmasi Pembayaran.
Aktor Mahasiswa.
Deskripsi Setelah melakukan pembayaran Mahasiswa harus mengkonfirmasi pembayaran kepanitia.
Pra-Kondisi Mahasiswa melakukan pembayaran. Tindakan Mahasiswa konfirmasi pembayaran. Post Kondisi Mahasiswa dapat nomer registrasi. Tabel 3.8 Deskripsi Use Case Diagram Dapat Nomer Registrasi Nama Use Case Dapat Nomer Registrasi.
Aktor Mahasiswa.
Deskripsi Mahasiswa akan dapat nomer registrasi dari panitia setelah melakukan pembayaran.
Pra-Kondisi Mahasiswa melakukan konfirmasi pembayaran. Tindakan Panitia mamberi nomer registrasi kepada mahasiswa. Post Kondisi Mahasiswa mempersiapkan perlengkapan yang
dibutuhkan.
Tabel 3.9 Deskripsi Use Case Diagram Setujui Pendaftaran Nama Use Case Setujui Pendaftaran.
Aktor Panitia.
Deskripsi Panitia menyetujui pendaftaran setelah Mahasiswa melakukan konfirmasi pembayaran.
Pra-Kondisi Panitia mengecek formulir pendaftaran mahasiswa. Tindakan Panitia menyetujui pendaftaran.
Post Kondisi Panitia memasukkan data mahasiswa atau calon peserta UKM.
Tabel 3.10 Deskripsi Use Case Diagram Konfirmasi Pendaftarn Nama Use Case Konfirmasi Pendaftaran.
Aktor Panitia.
Deskripsi Panitia melakukan konfirmasi pendaftaran ke admin setelah mahasiswa melakukan konfirmasi pembayaran. Pra-Kondisi Panitia memasukkan data mahasiswa.
Tindakan Panitia konfirmasi pendaftaran. Post Kondisi Admin mencetak laporan
Tabel 3.11 Deskripsi Use Case Diagram Cetak Laporan Pendaftaran Nama Use Case Cetak Laporan Pendaftaran.
Aktor Admin.
Deskripsi Admin melakukan cetak laporan pendaftaran mahasiswa yang mendaftar setelah panitia melakukan konfirmasi pendaftaran.
Pra-Kondisi Panitia melakukan konfirmasi pendaftaran. Tindakan Admin cetak laporan pendaftaran.
3.3 Activity Diagram Pendaftaran Unit Kegiatan Mahasiswa
Gambar 3.3 Activity Diagram Pendaftran UKM
Tabel 3.12 Deskripsi Activity Diagram Pendaftran Unit Kegiatan Mahasiswa Nama Activity
Diagram
Activity Diagram Pendaftran Unit Kegiatan Mahasiswa.
Deskripsi Singkat Mahasiswa mengisi formulir setelah itu dapat nomer registrasi.
Aktor Mahasiswa.
Pra Kondisi Mahasiswa memilih UKM yang diinginkan. Tindakan Utama Mahasiswa mengisi formulir pendaftaran. Tindakan Alternatif -
3.4 Activity Diagram Konfirmasi Pembayaran
Gambar 3.4 Activity Diagram Konfirmasi Pembayaran
Tabel 3.13 Deskripsi Activity Diagram Konfirmasi Pembayaran Nama Activity
Diagram
Activity Diagram Konfirmasi Pembayaran.
Deskripsi Singkat Mahasiswa harus mengkonfirmasi pembayaran setelah mengisi formulir.
Aktor Mahasiswa.
Pra Kondisi Mahasiswa melakukan pembayaran.
Tindakan Utama Mahasiswa melakukan konfirmasi pembayaran. Tindakan Alternatif -
3.5 Activity Diagram Setujui Pendaftaran
Sistem Panitia
Data Dari Database
Tampilkan Hasil Pencarian
Setujui
Cari Nomer Registrasi Pembayaran
Gambar 3.5 Activity Diagram Setujui Pendaftaran Tabel 3.14 Deskripsi Activity Diagram Setujui Pendaftaran
Nama Activity Diagram
Activity Diagram Setujui Pendaftaran.
Deskripsi Singkat Panitia menyetujui pendaftaran setelah mahasiswa melakukan konfirmasi.
Aktor Panitia.
PraKondisi Panitia menerima formulir pendaftaran. TindakanUtama Panitia setujui pendaftaran.
TindakanAlternatif -
PascaKondisi Panitia memasukkan data mahasiswa dan melakukan konfirmasi pendaftaran..
3.6 Squence Diagram Login Admin
Gambar 3.6 Sequence Diagram Login Admin
Tabel 3.15 Deskripsi Sequence Diagram Login Admin Nama Squence Diagram Login Admin
Skenario Admin dalam situs ini melakukan login terlebih dahulu sebelum masuk ke halaman admin dengan memasukkan username dan password. Jika login berhasil,maka akan masuk ke halaman admin.
Gambar 3.7 Sequence Login Panitia
Tabel 3.16 Deskripsi Sequence Diagram Login Panitia Nama Sequence Diagram Login Panitia
Skenario Panitia dalam web ini melakukan login terlebih dahulu sebelum masuk ke halaman Panitia dengan memasukkan username dan password. Jika login berhasil akan masuk ke halaman Panitia dan dapat mengakses menu didalamnya
3.8 Squence Diagram Pendaftaran Unit Kegiatan Mahasiswa
Gambar 3.8 Squence Diagram Pendaftaran Unit Kegiatan Mahasiwa
Tabel 3.17 Deskripsi Sequence Diagram Pendaftaran Unit Kegiatan Mahasiswa Nama Sequence Diagram Pendaftaran Unit Kegiatan
Mahasiswa.
Skenario Pada halaman ini mahasiswa mendaftar dengan mengisi form.
Gambar 3.9 Squence Diagram Konfirmasi Pembayaran
Tabel 3.18 Deskripsi Sequence Diagram Konfirmasi Pembayaran Nama Sequence Diagram Konfirmasi Pembayaran
Skenario Pada halaman ini mahasiswa melakukan konfirmasi pembayaran untuk mendapatkan nomer registarsi.
3.10 Squence Diagram Setujui Pendaftaran
Gambar 3.10 Squence Diagram Setujui
Tabel 3.19 Deskripsi Sequence Diagram Setujui Pendaftran Nama Sequence Diagram Setujui Pendaftaran.
Skenario Pada halaman ini panitia dapat mengakses menu didalamnya termasuk menyetujui pendaftaran mahasiswa.
Gambar 3.11 Class Diagram
3.12 Perancangan Basis Data
Untuk keperluan pengolahan data, maka diperlukan file – file yang berfungsi untuk menyimpan data – data dan spesifikasinya sebagai berikut:
1. Admin
Nama Tabel :Admin_Web Primary Key : username
No. Nama Field Tipe Field Panjang Keterangan
2 username Varchar 9 Username admin web
2. nama_lengkap Varchar 25 Nama lengkap admin web 3. password Varchar 25 Password admin web 4. No_telp Varchar 14 No telephone admin web 5. status Enum - Status keaktifan admin web
2. Panitia
Nama Tabel :Admin_UKM Primary Key :username
No. Nama Field Tipe Field Panjang Keterangan
1. username Varchar 9 Username admin ukm 2. nama_lengkap Varchar 25 Nama lengkap admin ukm 3. password Varchar 25 Password admin ukm 4. No_telp Varchar 14 No telephone admin ukm 5. status Enum - Status keaktifan admin ukm
2. Data Mahasiswa
Nama Tabel :Data_Mahasiswa Primary Key :no_registrasi
No. Nama Field Tipe Field Panjang Keterangan
1. no_registrasi Varchar 12 Nomer registrasi pendaftaran
2. nim Varchar 11 Nim mahasiswa
3. nama_mahasiswa Varchar 25 Nama lengkap mahasiswa
4. id_jurusan Int 3 Id jurusan
5. tgl_lahir Date - Tanggal lahir mahasiswa
6. alamat Text - Alamat mahasiswa
7. no_telp Varchar 14 No telephone mahasiswa
8. tgl_daftar Date - Tanggal melakukan
pendaftaran
9. photo Varchar 100 Photo mahasiswa
10. id_ukm Int 3 Id UKM
11. tahun_angkatan Varchar 4 Tahun angkatan mahasiswa 12. status Enum - Status keaktifan mahasiswa
Nama Tabel : Jurusan Primary Key : id_jurusan
No. Nama Field Tipe Field Panjang Keterangan
1. id_jurusan Int 3 Id jurusan
2. nama_jurusan Varchar 20 Nama jurusan mahasiswa
4. Nama UKM
Primary Key : id_ukm Foreign Key : username
No. Nama Field Tipe Field Panjang Keterangan
1. id_ukm Int 3 Id jurusan mahasiswa
2. nama_ukm Varchar 20 Nama ukm
3. username Varchar 9 Username admin ukm
5. Konfirmasi
Primary Key : id_konfirmasi Foreign Key : no_registrasi Foreign Key : nama_mahasiswa No. Nama Field Tipe
Field Panjang Keterangan
1. id_konfirmasi Int 3 Id konfirmasi pembayaran pendaftaran
2. No_registrasi Varchar 20 Nomer registrasi pendaftaran
3. Tgl_bayar Varchar 9 Tanggal bayar pendaftaran 4. Type_transaksi Enum - Type transaksi pendaftaran
5. Nama_mahasiswa Varchar 25 Nama mahasiswa
6. Nominal_pembayaran Int 8 Nominal pembayaran
3.13 Struktur Tampilan Login Admin
Gambar 3.12 Struktur Tampilan Admin
3.14 Struktur Login Panitia
