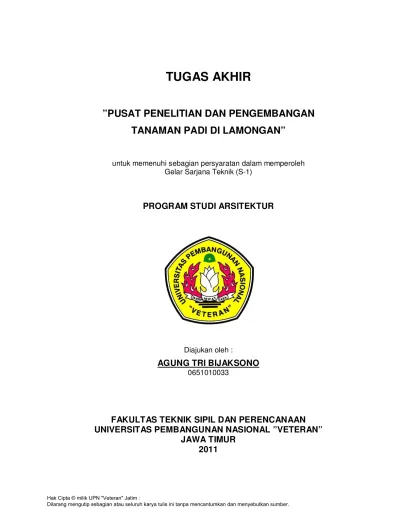

TUGAS AKHIR
”PUSAT PENELITIAN DAN PENGEMBANGAN
TANAMAN PADI DI LAMONGAN”
untuk memenuhi sebagian persyaratan dalam memperoleh Gelar Sarjana Teknik (S-1)
PROGRAM STUDI ARSITEKTUR
Diajukan oleh :
AGUNG TRI BIJAKSONO
0651010033FAKULTAS TEKNIK SIPIL DAN PERENCANAAN
UNIVERSITAS PEMBANGUNAN NASIONAL ”VETERAN”
TUGAS AKHIR
PUSAT PENELITIAN DAN PENGEMBANGAN
TANAMAN PADI DI LAMONGAN
Dipersiapkan dan disusun oleh :
AGUNG TRI BIJAKSONO
0651010033Telah dipertahankan didepan tim penguji Pada tanggal : 9 JUNI 2011
Tugas akhir ini telah diterima sebagai salah satu persyaratan Untuk memperoleh gelar sarjana ( S1 )
Tanggal :
Ir. Naniek Ratni JAR., M.Kes. NIP. 19590729 198603 2 00 1
Dekan Falkutas Teknik Sipil Dan Perencanaan Pembimbing Utama
Ir. Sri Suryani Yuprapti Winasih, MT NIP. 19670722 199303 2 00 2
Pembimbing Pendamping
Heru Subiyantoro, ST., MT. NPT. 3 7102 96 0061 1
Penguji
Ir. Niniek Anggriani, MTP NIP 19580124 198703 2 001
Ami Arfianti, ST. MT. NPT. 3 6911 97 0158 1
KATA PENGANTAR
Segala puji syukur ditujukan kehadirat Allah SWT, yang mana atas rahmat dan ridho-Nya, sehingga penyusunan Proposal Tugas Akhir yang berjudul
“Pusat Penelitian dan Pengembangan Tanaman Padi di Lamongan” ini dapat
terselesaikan dengan baik, untuk memenuhi sebagian persyaratan dalam memperoleh Gelar Sarjana Teknik ( S-1 ) Jurusan Teknik Arsitektur, Fakultas Teknik Sipil dan Perencanaan, Universitas Pembangunan Nasional “Veteran“ Jawa Timur di Surabaya.
Bersama ini penyusun juga mengucapkan terima kasih kepada:
1. Tuhan Yang Maha Esa, yang telah memberikan rahmatNya, berupa inspirasi dan ide untuk menyelesaikan Tugas Akhir ini.
2. Bapak & Ibu dirumah yang sudah membiayai dan selalu mendoakan saya. Terima kasih sebanyak-banyaknya atas semua usaha dan kerja keras beliau berdua sehingga saya bisa mencapai kesuksesan ini.
3. Ibu Ir. Naniek Ratni JAR., M.Kes. selaku Dekan Fakultas Tekni Sipil dan Perencanaan (FTSP), Universitas Pembangunan Nasional (UPN) “Veteran”, Jawa Timur.
4. Bapak Ir. Syaifuddin Zuhri, MT. selaku Ketua Jurusan Arsitektur, Fakultas Teknik Sipil dan Perencanaan (FTSP), Universitas Pembangunan Nasional (UPN) “Veteran”, Jawa Timur.
5. Ibu Ir. Sri Suryani Yuprapti Winasih, MT. selaku Kepala Laboratorium Tugas Akhir Arsitektur dan juga selaku Dosen Pembimbing Utama. Terima kasih banyak atas bimbingannya Bu.
6. Bapak Heru Subiyantoro, ST., MT., selaku Dosen Pembimbing Pendamping. Maaf jarang menghadap Pak dan terima kasih banyak atas bimbingannya.
8. Om Dedi dan Tante Tini (ortu Boni), terima kasih sudah diberi fasilitas menginap dan konsumsi selama kerja kelompok di Rungkut.
9. Kelompok yahud sekali, Arie, Boni, Dhimas, Ganis, Lutfi, Sufi, Yudhistira. Terima kasih atas semua dukungannya.
10. Teman-teman seangkatan Tugas Akhir, Adin, Ardi, Boni, Deniar, Denny, Dhani, Dhimas, Doddi, Ganis, Hamdi, Hendra, Liana, Romey, Yudhistira. 11. Teman-teman arsitek angkatan 2004, 2005, 2006.
12. Dan semua pihak yang telah membantu dalam pengerjaan Proposal Tugas Akhir ini yang tidak bisa disebutkan satu persatu.
Akhir kata, penulis ucapkan terimakasih dan mohon maaf sebesar-besarnya jika terdapat banyak kesalahan baik yang disengaja maupun tidak dalam penyusunan proposal tugas akhir ini. Semoga Proposal Tugas Akhir ini bisa bermanfaat bagi semua pihak, dan bisa didapatkan hasil yang maksimal nantinya.
Surabaya, Juni 2011
DAFTAR ISI
Halaman Judul ... i
Lembar Pengesahan ...ii
Abstraksi ...iii
Kata Pengantar... iv
Daftar isi... vi
Daftar Gambar ...viii
Daftar Tabel... ix
Daftar Skema/Bagan ... x
BAB 1 : PENDAHULUAN 1.1. Latar Belakang... 1
1.2. Maksud dan Tujuan Perancangan... 3
1.3. Batasan & Asumsi ... 3
1.4. Metode Perancangan... 4
1.5. Sistematika Laporan ... 6
BAB 2 : TINJAUAN OBJEK RANCANGAN 2.1. Tinjauan Umum ...8
2.1.1. Pengertian Judul Proyek Tugas Akhir...8
2.1.2. Studi literatur ...8
2.1.3. Studi Kasus ...11
2.1.4. Hasil Studi ...15
2.2. Tinjauan Khusus ...15
2.2.1. Lingkup Pelayanan...15
2.2.2. Struktur Organisasi...16
2.2.3. Aktifitas dan Kebutuhan Ruang...16
2.2.4. Pengelompokan Ruang ...19
BAB 3 : TINJAUAN LOKASI PERANCANGAN
3.1. Latar Belakang Lokasi ...23
3.2. Penetapan Lokasi ...24
3.3. Kondisi Fisik Lokasi ...27
3.3.1. Exsisting Site ...27
3.3.2. Aksesibilitas...31
3.3.3. Potensi Lingkungan...31
3.3.4. Infrastruktur Kota...32
3.4. Peraturan Bangunan Setempat...33
BAB 4 : ANALISA PERANCANGAN 4.1. Analisa Ruang ...35
4.1.1. Organisasi Ruang ...35
4.1.2. Hubungan Ruang dan Sirkulasi ...37
4.1.3. Diagram Abstrak ...39
4.2. Analisa Site ...40
4.2.1. Analisa Aksesibilitas ...40
4.2.2. Analisa Iklim...42
4.2.3. Analisa Lingkungan Sekitar ...42
4.2.4. Analisa Zoning...43
4.3. Analisa Bentuk Dan Tampilan ...43
4.3.1. Analisa Bentuk...43
4.3.2. Analisa Tampilan ...46
BAB 5 : KONSEP PERANCANGAN 5.1.Konsep Tapak...49
5.1.1. Konsep Zoning...49
5.1.2. Konsep Tatanan Massa...49
5.1.3. Konsep Entrance ...50
5.2.Konsep Tampilan...50
5.2.1. Konsep Bentukan ...50
5.3.Konsep Ruang Dalam ...52
5.3.1. Konsep Laboratorium...52
6. BAB 6 : APLIKASI RANCANGAN 6.1.Aplikasi Tapak...53
6.1.1. Aplikasi Zoning...53
6.1.2. Aplikasi Tatanan Massa ...54
6.1.3. Aplikasi Entrance ...57
6.2.Aplikasi Tampilan ...58
6.2.1. Aplikasi Bentukan...58
6.2.2. Aplikasi Fasad...58
6.3.Aplikasi Ruang Dalam ...59
6.3.1. Aplikasi Laboratorium ...59
Daftar Pustaka ... 60
DAFTAR GAMBAR
Gb. 2.1. Rumah Kaca...10
Gb. 2.2. Contoh struktur rumah kaca...11
Gb. 2.3. Kantor BB. Padi ...11
Gb. 2.4. Rumah Kaca BB. Padi ...12
Gb. 2.5. Kantor IRRI...13
Gb. 2.6. Perspektif Laboratorium Departemen Pertanian Oklahoma ...14
Gb. 3.1. Peta Lamongan dan Kecamatan Sugio ...24
Gb. 3.2. Peta garis wilayah site ...25
Gb. 3.3. Citra satelit lokasi ...26
Gb. 3.4. Peta Site secara Makro...27
Gb. 3.5. Peta Site secara Makro...28
Gb. 3.6. Batas-batas Site ...29
Gb. 3.7. Vegetasi ...30
Gb. 3.8. Jalan Raya Sugio ...31
Gb. 3.9. Pertanian Padi disekitar site ...31
Gb. 3.10. Saluran air didepan site...32
Gb. 3.11. Trafo di area Site ...33
Gb. 3.12. Peraturan bangunan setempat...33
Gb. 4.1. Sirkulasi site ...39
Gb. 4.2. Diagram Abstrak ...39
Gb. 4.3. Diagram Fs. Laboratorium...40
Gb. 4.4. Kantor Desa Kebet ...40
Gb. 4.5. Lalu lintas Jl. Raya Sugio ...40
Gb. 4.6. Jembatan menuju Site ...41
Gb. 4.7. Peta Akses Site ...41
Gb. 4.8. Zona dalam Site...43
Gb. 4.9. Konsep Ide Bentuk dan Tatanan Massa...44
Gb. 4.10. Proses Pengolahan Bentukan ...45
Gb. 4.12. Aplikasi massa pada Site ...46
Gb. 4.13. Sketsa Tampilan ...47
Gb. 4.14. 3D Tampilan...47
Gb. 5.1. Konsep Zoning ...49
Gb. 5.2. Konsep tatanan yang memanjang...49
Gb. 5.3. Gambaran tatanan massa ...50
Gb. 5.4. Konsep Entrance...50
Gb. 5.5. Tampilan Jendela...51
Gb. 5.6. Kolom yang diekspose...51
Gb. 5.7. Modul laboratorium...52
Gb. 6.1. Aplikasi Zoning...53
Gb. 6.2. Lay Out Plan ...54
Gb. 6.3. Parkir ...54
Gb. 6.4. Fas. Pengunjung & Pengelola dan Guest House...55
Gb. 6.5. Fas. Lab. dan Rumah Kaca ...55
Gb. 6.6. Rumah Kaca...56
Gb. 6.7. Fas. Produksi ...56
Gb. 6.8. Sentra Penjualan dan Kantin ...57
Gb. 6.9. Tatanan Massa dilihat dari Jl. Raya...57
Gb. 6.10. Aplikasi Entrance ...58
Gb. 6.11. Aplikasi Bentukan ...58
Gb. 6.12. Aplikasi Fasad ...59
Gb. 6.13. Aplikasi Bukaan dan Kolom yang terekspose ...59
DAFTAR TABEL
Tabel 1.1 : Hasil Padi Lamongan 2 Tahun Terakhir...2
Tabel 2.1 : Aktifitas Pengunjung ...16
Tabel 2.2 : Aktifitas Peneliti...17
Tabel 2.3 : Aktifitas Pengelola ...18
Tabel 2.4 : Pengelompokan Ruang ...19
Tabel 2.5 : Fasilitas Pengunjung dan Pengelola ...20
Tabel 2.6 : Fasilitas Penelitian...20
Tabel 2.7 : Fasilitas Produksi ...21
Tabel 2.8 : Fasilitas Guest House ...21
Tabel 2.9 : Fasilitas Parkir...22

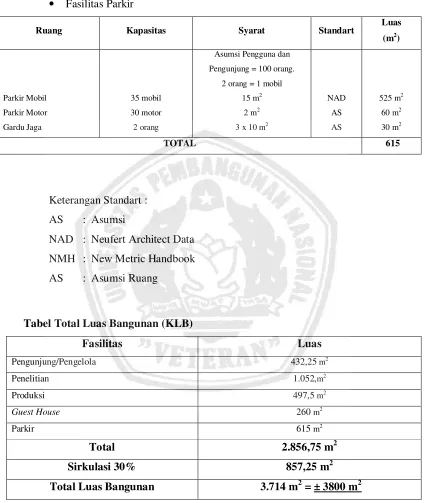

Tabel 2.10 : Total Luas Bangunan...22
Tabel 4.1. Hub. Antar ruang F. Penelitian dan Pengelola...37
Tabel 4.2. Hub. Antar ruang F. Laboratorium...38
Tabel 4.3. Hub. Antar ruang F. Produksi ...38
DAFTAR SKEMA/BAGAN
Skema 1.1 : Urutan Tahapan Perancangan...4
Skema 2.1 : Struktur Organisasi BB. Biogen...16
Bagan 4.1. Organisasi Ruang F. Pengunjung dan Pengelola ...35
Bagan 4.2. Organisasi Ruang F. Laboratorium ...36
Bagan 4.3. Organisasi Ruang F. Produksi...36
Bagan 4.4. Organisasi Ruang F. Guest House ...37
PUSAT PENELITIAN DAN PENGEMBANGAN TANAMAN
PADI DI LAMONGAN
Agung Tri Bijaksono 0651010033
ABSTRAKSI
Penulisan Proposal Tugas Akhir. Program Studi Arsitektur, Fakultas Teknik Sipil dan Perencanaan, Universitas Pembangunan Nasional ”Veteran” Jawa Timur, Tahun 2009.
Pada tahun 1985, Indonesia, yang diwakili oleh Presiden Soeharto, mendapatkan penghargaan dari FAO (Organisasi Pangan dan Pertanian Dunia) karena swasembada pangannya. Saat itu Indonesia dipuji sebagai negara berkembang yang dapat memenuhi kebutuhannya sendiri.
Namun ketahanan pangan nasional Indonesia sangat rapuh. Beberapa tahun kemudian mulai terdengar berita tentang krisis pangan di Indonesia.
Menyadari kurangnya ketahanan pangan Indonesia, pemerintah berusaha meningkatkan ketahanan pangannya, sehingga pada tahun 2008 pemerintah Indonesia mengklaim telah berswasembada beras. Pemerintah Indonesia mengklaim mampu meningkatkan produksi padi sebesar 3,12 juta ton gabah atau meningkat 5,46 % dari tahun 2007. Produksi padi tahun 2008 sebesar 60,28 juta ton atau setara dengan 35,32 juta ton beras. Hal ini mendorong pemerintah mengembangkan wacana ekspor beras di tahun 2009 ini, dengan tujuan mendapatkan keuntungan dari peningkatan harga beras dunia.
Maksud dari perancangan proyek Pusat Penelitian dan Pengembangan Tanaman Padi ini adalah menyediakan wadah penelitian dan pengembangan tanaman pangan, dalam hal ini terkhusus tanaman padi, sebagai makanan pokok orang Indonesia, guna mendukung swasembada pangan Indonesia.
Lokasi perancangan ini berada di Lamongan dimana Lamongan Perupakan daerah penghasil padi terbesar di Jawa Timur.
Dengan adanya perancangan ini diharapkan nantinya Indonesia bisa menjadi negara swasembada pangan kembali dan tidak perlu menjadi negara pengimpor beras.
BAB I
PENDAHULUAN
1.1. Latar Belakang
Padi adalah salah satu tanaman budidaya terpenting dalam peradaban manusia. Produksi padi dunia menempati urutan ketiga dari semua serealia, setelah jagung dan gandum. Namun demikian, padi merupakan sumber karbohidrat utama bagi mayoritas penduduk dunia.
Padi diduga pertamakali dibudidayakan di India, selama kurang lebih 9000 tahun. Di Indonesia, Malaysia dan Filipina pembudidayaan padi telah dimulai sesudah 1500 Masehi. Bukti awal pembudidayaan padi yang ditemukan di Thailand, padi ditanam pada waktu 500-900 Masehi. Padi ditanam di seluruh daerah tropik basah dan subtropik.
Hingga saat ini Pulau Jawa tetap menjadi kontributor terbesar dalam pengadaan beras nasional dengan luas panen dan produksi masing-masing 46,8 % dan 54 %. Jawa Timur merupakan provinsi penghasil padi terbesar kedua setelah Jawa Barat (data dilampirkan). Hal tersebut merupakan potensi dari Jawa Timur. Di Jawa Barat sendiri terdapat Balai Besar Penelitian Tanaman Padi di Sukamandi, sementara Jawa Timur masih belum memiliki.
Jawa Timur dengan potensi pertanian padinya dimana luas areal panen mencapai 1.884.879 Ha (2009) merupakan salah satu pilar ekonomi Jawa Timur. Dengan hasil panen mencapai 11 juta ton lebih (2009), Jawa Timur menjadi salah satu distributor padi nasional. Padi dari Jawa didistribusikan kedaerah lain di Indonesia yang daerahnya kekurangan padi.
Tabel 1.1 : Hasil Padi Lamongan 2 Tahun Terakhir.
Catatan : Sumber : Dispertahut Lamongan, 2010 * GKG : Gabah Kering Giling
Dari data diatas dapat diketahui bahwa produktifitas padi Lamongan mencapai 61,70 kwintal perhektar pada tahun 2007. Dan pada 2008 meningkat menjadi 62,63 kwintal perhektar atau sekitar 2,45 % dari tahun 2007. dengan bertambahnya areal tanam dan panen maka, panen padi Lamongan semakin bertambah. Dengan meningkatnya hasil pertanian padi Lamongan maka perlu diadakan penelitian mengenai pertanian padi di Lamongan agar bisa diterapkan didaerah lain di Indonesia.
Dengan adanya Pusat Penelitian dan Pengembangan Tanaman Padi ini diharapkan bisa menyelidiki faktor-faktor panen tinggi di Lamongan. Selain itu kualitas padi Lamongan nantinya bisa ditingkatkan melalui penelitian di Pusat Penelitian dan Pengembangan Tanaman Padi ini. Dengan diterapkannya teknologi dan aplikasi pertanian padi di Lamongan dari hasil penelitian proyek ini nantinya diharapkan tiap daerah di Indonesia bisa berswasembada pangan sendiri sehingga swasembada pangan secara berkelanjutan di Indonesia bisa tercapai. Dengan begitu Indonesia tidak perlu mengimpor beras lagi.
Dengan paparan diatas, Indonesia yang mulai berswasembada beras kembali pada tahun ini harus didukung agar Indonesia tidak perlu mengimpor beras lagi. Dengan adanya Pusat Penelitian dan Pengembangan Tanaman Padi ini, pertanian Indonesia, khususnya Lamongan, bisa menghasilkan padi lokal dengan kualitas tinggi.
Tahun Produksi Areal Tanam Areal Panen
1.2. Maksud dan Tujuan Perancangan
Maksud dari perancangan proyek Pusat Penelitian dan Pengembangan Tanaman Padi ini adalah menyediakan wadah penelitian dan pengembangan tanaman pangan, dalam hal ini terkhusus tanaman padi, guna meneliti dan menyelidiki perkembangan tanaman padi Lamongan yang surplus, agar bisa diaplikasikan didaerah lain, sehingga bisa berswasembada pangan.
Berkaitan dengan maksud tersebut diatas, maka tujuan dari perancangan Pusat Penelitian Tanaman Padi ini adalah :
• Merencanakan fasilitas yang menampung kegiatan penelitian dan
pengembangan tanaman padi, serta fasilitas penunjang guna mendukung kegiatan penelitian dan pengembangan tanaman padi.
• Merencanakan Pusat Penelitian dan Pengembangan Tanaman Padi di
Lamongan dengan disain tatanan massa yang saling terhubung.
• Mendukung pemerintah dalam mewujudkan swasembada pangan secara
nasional umumnya, serta meningkatkan penghasilan petani di Lamongan khususnya.
1.3. Batasan dan Asumsi
1.3.1. Batasan
Perencanaan proyek Pusat Penelitian dan Pengembangan Tanaman Padi di Lamongan ini direncanakan dapat mewadahi kegiatan utama budidaya tanaman padi. Yaitu pengembangan varietas dan penelitian hama penyakit tanaman khusus padi. Guna mewujudkan rancangan yang optimal pada proyek, perlu adanya pembatasan. Batasan dalam penyelesaian proyek adalah sebagai berikut:
• Proyek ini direncanakan dapat mewadahi kegiatan utama, yaitu
penelitian dan pengembangan, yang dilengkapi dengan sarana dan fasilitas penunjang yang mendukung kegiatan tersebut.
• Penyelesaian rancangan lebih dititik beratkan pada pola tatanan massa
1.3.2. Asumsi
Pada Pusat Penelitian dan Pengembangan Tanaman Padi ini diasumsikan sebagai tempat penelitian milik pemerintah, yaitu dibawah Departemen Pertanian sebagai asumsi dana dan lokasi milik pemerintah.
Dimana nantinya penelitian ini nantinya akan bekerjasama dengan pihak luar/swasta. Pihak luar tersebut bisa berasal dari dalam maupun luar negeri. Hal tersebut diatas berguna untuk menunjang dan meningkatkan hasil penelitian.
1.4. Metode Perancangan
Sub bab Tahapan Rancangan disini menjelaskan secara skematik tentang urutan yang dilakukan penyusun dalam menyusun laporan mulai dari tahap pemilihan judul sampai dengan laporan selesai untuk kemudian diaplikasikan pada gambar perancangan.
Interpretasi Judul
Pengumpulan Data (Kompilasi dan Analisis)
• Studi Internet. • Studi Pustaka. • Studi Lapangan.
• Wawancara
Identifikasi Masalah
Rumusan Konsep Perancangan
Dalam penyusunan proyek ini ada beberapa tahapan-tahapan metode yang akan dijadikan acuan atau bahkan digunakan dalam perancangan proyek ini, yaitu: 1. Interpretasi judul
Adalah pencarian judul untuk proyek ini yang sesuai dengan apa yang akan dirancang dan juga sesuai dengan isi dan tujuan yang ada pada proyek ini. 2. Pengumpulan Data
Setelah menemukan ide judul atau pengajuan judul maka dilakukan pengumpulan data selengkapnya yang dapat mendukung ide merancang Pusat Penelitian dan Pengembangan Tanaman Padi di Lamongan ini. Data yang diperlukan antara lain :
• Studi kegiatan ruang. • Studi besaran ruang.
• Studi pola ruang laboratorium. • Studi sirkulasi.
• Tampilan bangunan.
Sehingga ide rancangan ini dapat dipertanggungjawabkan. Pengumpulan data meliputi :
• Studi Literatur
Studi literatur dilakukan untuk memperoleh data-data yang berhubungan dengan persyaratan. Antara lain studi tentang standart-standart luasan ruang yang dibutuhkan dan studi literatur yang berkaitan tentang tanaman dan pertanian padi di Lamongan.
• Studi Kasus
• Survey Lapangan
Yaitu melakukan studi lapangan yang dilakukan pada site terpilih dengan pengamatan dan penghayatan terhadap karakter site yang menyangkut batasan, kendala dan potensi yang ada.
3. Penyusunan dan pengolahan data
Data-data yang ada kemudian disusun, dievaluasi dan hasilnya dijadikan pedoman dalam perencanaan dan perancangan. Berdasarkan data-data yang telah ada dan dievaluasi serta telah disesuaikan dengan Pusat Penelitian dan Pengembangan Tanaman Padi di Lamongan ini, maka kegiatan perencanaan ini dapat dimulai. Sehingga pembahasan nanti dapat dipertanggung jawabkan dan dapat diterima.
4. Analisa Permasalahan
Semua data yang telah terkumpul, disusun dan dievaluasi kemudian dianalisa permasalahan yang muncul.
5. Rumusan Masalah
Adalah kesimpulan dari studi yang telah dilakukan, baik studi di lapangan, dan literatur. Yang kemudian dijadikan acuan minimal dalam desain Pusat Penelitian dan Pengembangan Tanaman Padi di Lamongan ini.
6. Rumusan Konsep Perancangan
Pada tahap ini, pendekatan–pendekatan dalam perancangan akan mulai direalisasikan. Dengan pendekatan desain, hasil akhir dari perancangan diharapkan akan sesuai dengan gambaran pada bab awal.
7. Aplikasi Perancangan Gambar
Akan tervisualisasi dengan bentuk gambar denah, tampak, potongan, lay out plan, site plan, serta maket sebagai bentukan 3 dimensi dari rancangan.
1.5. Sistematika Laporan
BAB I :
Pendahuluan, yang menjabarkan mengenai latar belakang pemilihan judul proyek tugas akhir, maksud dan tujuan, ruang lingkup perancangan, metode perancangan, sistematika laporan.
BAB II :
Tinjauan proyek, menjabarkan tentang Pengertian Judul, Studi Kasus yang berkaitan dengan proyek dimana menyangkut tentang aspek kualitas dan kuantitas serta persyaratan proyek. Tinjauan khusus obyek rancangan membahas batasan dan asumsi, lingkup pelayanan, aktifitas dan kebutuhan ruang, serta pengelompokan ruang.
BAB III :
Tinjauan Lokasi perancangan yang menjabarkan tentang, latar belakang pemilihan lokasi, penetapan lokasi, keadaan fisik lokasi, aksesibilitas, potensi bangunan sekitar dan infrastruktur kota.
BAB IV :
Analisa Perancangan, menjabarkan analisa perancangan dimana didalamnya terdapat tema yang diinginkan dalam rancangan.
BAB V :
Konsep Perancangan, pada tahap ini, pendekatan–pendekatan dalam perancangan akan mulai direalisasikan. Dengan pendekatan desain, hasil akhir dari perancangan diharapkan akan sesuai dengan gambaran pada bab awal.
BAB VI :
BAB II
TINJAUAN OBYEK RANCANGAN
2.1. Tinjauan Umum
2.1.1. Pengertian Judul Proyek Tugas Akhir
Pusat Penelitian dan Pengembangan Tanaman Padi di Lamongan memiliki
pengertian sebagai berikut :
• Pusat Penelitian dan Pengembangan
Tempat/wadah/lokasi kegiatan untuk meneliti. Tempat pemberdayaan
dan kegiatan pengumpulan, pengolahan, analisis dan penyajian data
secara skematis dan obyektif untuk memecahkan suatu masalah atau
menguji hipotesis untuk menemukan serta mengembangkan
prinsip-prinsip umum.
• Tanaman Padi
Bernama latin Oryza Sativa, tanaman budidaya terpenting bagi manusia.
Penghasil beras, salah satu makanan pokok dunia.
• Di Lamongan
Berlokasi/terletak di Lamongan. Lamongan sendiri adalah
kota/kabupaten di pantai utara Jawa Timur.
Dari penjabaran diatas, dapat disimpulkan pengertian dari Pusat Penelitian
dan Pengembangan Tanaman Padi di Lamongan adalah fasilitas atau tempat
kegiatan penelitian dan pengembangan tanaman pangan khusus padi guna
menghasilkan varietas unggul di Lamongan.
2.1.2. Studi Literatur
2.1.2.1. Budidaya dan Pemuliaan Pertanian
o Budidaya
Merupakan kegiatan dalam bidang pertanian untuk memproduksi suatu
terjadi adalah kegiatan produksi biasa/konvensional sampai pada tahap
pengolahan hasil pertanian, dimana semua kegiatan tersebut dilakukan oleh
manusia. Pada kegiatan budidaya tidak dihasilkan varietas baru.
o Pemuliaan
Merupakan penerapan biologi, terutama genetika, dalam bidang
pertanian untuk memperbaiki produksi dan kualitas. Pada kegiatan
pemuliaan ini terjadi percobaan terhadap objek spesies pemuliaan.
Percobaan tersebut antara lain, persilangan dengan spesies lain, pemurnian,
penyeleksian dan pembiakan sehingga menghasilkan varietas baru dari
percobaan tersebut.
2.1.2.2. Laboratorium
Laboratorium adalah tempat riset ilmiah, eksperimen, pengukuran ataupun pelatihan ilmiah dilakukan. Laboratorium biasanya dibuat untuk
memungkinkan dilakukannya kegiatan-kegiatan tersebut secara terkendali.
Laboratorium ilmiah biasanya dibedakan menurut disiplin ilmunya,
misalnya laboratorium fisika, laboratorium kimia, laboratorium pertanian, laboratorium biokimia, laboratorium komputer, dan laboratorium bahasa. Laboratorium Pertanian hendaknya jauh dari sumber polusi, dekat dengan
sumber tenaga listrik dan air. Untuk menghemat listrik, baiknya
laboratorium terletak di daerah tinggi guna menjaga suhu tetap rendah.
Beberapa jenis laboratorium pertanian khusus padi, antara lain sebagai
berikut:
o Laboratorium Uji Biologi Tanaman
Kegiatan yang dilakukan didalam Laboratorium Uji Biologi Tanaman
adalah meneliti tentang DNA tanaman dengan melakukan kultur jaringan
sehingga ditemukan varietas baru yang lebih unggul.
o Laboratorium Uji Hara Tanah dan Hama
Laboratorium Uji Hara Tanah dan Hama berfungsi sebagai tempat
pupuk yang sesuai. Selain itu juga sebagai tempat menguji ketahanan
tanaman terhadap hama, serta menemukan cara untuk mengendalikannya.
o Laboratorium Uji Proksimat
Laboratorium Uji Proksimat berfungsi menguji dan mengetahui
kandungan nutrisi didalam tanaman.
o Laboratorium Mutu Benih
Laboratorium Uji Mutu Benih digunakan untuk menguji benih dalam hal
mutu genetic, mutu fisiologi dan mutu fisik.
o Laboratorium Uji Beras dan Gabah
Laboratorium Uji Beras dan Gabah bias dikatakan sebagai proses jadi.
Didalam laboratorium ini padi sudah yang sudah dalam bentuk beras dan
gabah dikelompokkan sesuai ukuran dan jenisnya.
2.1.2.3. Rumah Kaca
Rumah Kaca (Greenhouse) adalah sebuah bangunan yang digunakan untuk
membudidayakan tanaman. Bahan utamanya terbuat dari kaca ataupun
plastik. Suhu didalam rumah kaca bisa menjadi panas dikarenakan radiasi
elektromagnek dari panas matahari yang masuk kedalam rumah kaca
terperangkap dan tidak bisa keluar dengan kata lain panas yang masuk tidak
dapat keluar.
Panas matahari tersebut memanaskan tumbuhan, tanah dan udara didalam
ruangan. Didalam rumah kaca, suhu dan pencahayaan juga bisa diatur sesuai
kebutuhan. Karena itu rumah kaca dapat digunakan sebagai tempat budidaya
tanaman diberbagai musim.
Rumah kaca melindungi tanaman dari panas yang berlebihan, debu, cuaca
buruk dan juga dari hama.
2.1.3. Studi Kasus
2.1.3.1. BB Padi (Balai Besar Penelitian Tanaman Padi)
BB Padi berada di Sukamandi, Subang, Jawa Barat, sekitar 20 km dari
Cikampek ke arah Cirebon. Saat didirikan pada 1972, institusi ini bernama
Lembaga Pusat Penelitian Pertanian (LP3) Cabang Sukamandi. Seluruh
bangunan perkantoran beserta fasilitas penelitian, selesai pada 1980. Pada 10
Agustus 1980 institusi ini diresmikan oleh Presiden Suharto, sebagai Balai
Penelitian Tanaman Pangan Sukamandi (Balittan Sukamandi), sampai 1994.
Kemudian berdasar SK Mentan No. 796/Kpts/OT.210/12/94 Balittan
Sukamandi berubah tugas dan fungsi menjadi institusi penelitian yang
khusus menangani komoditas padi dan bernama BALITPA, pada 1994.
BALITPA mengembang tugas utama melakukan penelitian untuk
menghasilkan ilmu dan teknologi padi yang mampu meningkatkan produksi
dan ketersediaan padi sebagai makanan pokok masyarakat Indonesia.
Berdasarkan SK Menteri Pertanian No. 12/Permentan/OT.140/3/2006
tanggal 1 Maret 2006 organisasi dan tata kerja BALITPA berubah menjadi
Balai Besar Penelitian Tanaman Padi (BB Padi).
Sebagai institusi riset, Balai Besar Penelitian Tanaman Padi memiliki
berbagai fasilitas fisik seperti gedung perkantoran beserta perlengkapannya,
rumah kaca, laboratorium, dan empat kebun percobaan. Keempat kebun
percobaan secara struktural berstatus sebagai instalasi penelitian (Inlit) dan
2.1.3.2. IRRI (International Rice Research Institute)
IRRC adalah pusat penelitian padi yang dibangun sebagai bagian dari
Revolusi Hijau (Green Revolution) pada awal tahun 60-an. IRRI berlokasi di
Los Banos, tepatnya di dalam Kampus University of the Philippines Los
Banos (UPLB), Filipina. IRRI dibangun tahun 1960 oleh Rockefeller
Foundation and Ford Foundation. IRRI telah memberikan sumbangan yang
sangat berharga dalam menanggulangi permasalah kelangkaan pangan,
khususnya padi.
Salah satu keberhasilan awal dari IRRI (1966) adalah varietas modern yang
diberi nama International Rice (IR) 5 dan IR 8. Kedua varietas ini mampu
meningkatkan produksi padi dari rata-rata 2-3 ton/ha menjadi sekitar 6
ton/ha. (Di laboratorium IR 8 mampu berproduksi sampai 10 ton/ha).
Keunggulan lain, IR 8 dan IR 5 berumur pendek.
Dengan cepat varietas ini menyebar di Filipina dan negara- negara produsen
padi di Asia, termasuk Indonesia. Di Indonesia, nama IR 5 dan IR 8 diganti
oleh Presiden Suharto menjadi Pelita Baru (PB) 8 dan PB 5. Sejak saat itu
IRRI terus menghasilkan varietas-varietas padi unggul. Dua varietas unggul
yang muncul kemudian, dan sampai saat ini masih ditanam oleh kebanyakan
petani padi, adalah IR 36 dan IR 64. IR 36 direlease tahun 1976 dan IR 64
direlease 1985.
Bank Gen (Gene Bank)
Salah satu fasilitas yang ada di IRRI adalah Gene Bank. Di Gene Bank
inilah hampir semua jenis padi dari berbagi penjuru dunia disimpan.
Penyimpanannya menggunakan fasilitas ruangan berpendingin, sehingga
benih-benih tersebut ‘tidur’ sebelum digunakan kembali. Pada periode
tertentu, koleksi diperbaharui dengan cara menanamnya kembali,
mengolahnya menjadi benih-benih bernas yang disimpan dalam kantong
aluminium dan dibawa ke ruang berpendingin tersebut.
2.1.3.3. Oklahoma Departmen of Agriculture Laboratory
Oklahoma Departmen of Agriculture Laboratory (Laboratorium
Departemen Pertanian Oklahoma), merupakan divisi laboratorium servis
yang bertugas mengetes kualitas hasil produksi pertanian, untuk melindungi
lingkungan, diagnosa penyakit dan mengkoreksi berat dan jumlah hasil
pertanian.
Laboratorium ini terdiri dari beberapa seksi, yaitu:
Biro Standarisasi, Seksi Pemupukan, Seksi Pestisida, Seksi Pengawas
Kualitas, Seksi Pembenihan dan Seksi Pengairan.
2.1.4. Hasil Studi
Dari Studi Kasus dan Studi Literatur diatas, bisa diambil sebuah ide
perancangan untuk Pusat Penelitian dan Pengembangan Tanaman Padi ini,
yaitu :
• Kegiatan didalam fasilitas ini nantinya, ditekankan pada kegiatan
penelitian, yaitu pemuliaan dan kemudian membudidayakan hasil
penelitian tersbut.
• Fasilitas Laboratorium terdiri atas : Lab. Uji Tanaman, Lab. Uji Tanah &
Hama, Lab. Uji Proksimat, Lab. Uji Mutu Benih, Lab. Uji Beras &
Gabah & Rumah Kaca
• Lahan percobaan memiliki saluran air/irigasi tersendiri yang memiliki
pengaturan tinggi air.
2.2. Tinjauan Khusus
2.2.1. Lingkup Pelayanan
Lingkup pelayanan dari Pusat Penelitian dan Pengembangan Tanaman Padi
di Lamongan ini sesuai dengan fungsinya, yaitu sebagai pusat penelitian dan
pengembangan bibit tanaman padi. Maka pelayanan dikelompokkan dalam
beberapa kelompok, yaitu :
• Peneliti, yakni para ilmuan atau ahli tanaman baik dari dalam maupun
luar negeri.
• Masyarakat pendidik, yakni mahasiswa atau siswa sekolah yang ingin
mengenal lebih jauh tentang pengembangan tanaman padi.
• Petani yang ingin mengetahui dan belajar secara efektif tentang budidaya
tanaman padi.
• Pengelola, yang mengelola fasilitas penelitian agar kegiatan yang ada
2.2.2. Struktur Organisasi
2.2.3. Aktifitas dan Kebutuhan Ruang
• Aktifitas Pengunjung (Masyarakat Sekitar, Masyarakat Pendidik & tamu
Peneliti )
Pelaku Kegiatan Fasilitas Sifat Pengelompokan
Ruang Pengunjung Masyarakat Sekitar
- Memarkir kendaraan
- Mencari Informasi
- Mencari Literatur
- Mengikuti Seminar
- Membeli Benih/Beras
Masyarakat Pendidik
- Memarkir Kendaraan
- Mencari Informasi
- Tempat parkir
- Resepsionis
- Ruang Baca
- Ruang Seminar
- Sentra Penjualan
- Tempat parkir Skema 2.1 : Struktur Organisasi BB. Padi
Pelaku Kegiatan Fasilitas Sifat Pengelompokan Ruang - Mencari referensi/bacaan
- Mengikuti seminar
- Melihat arsip audio visual
- Melihat pembudidayaan tanaman padi..
- Mempelajari tanaman padi.
- Buang air, membersihkan diri.
- Makan, Istirahat.
Peneliti
- Memarkir Kendaraan
- Mencari Informasi
- Mencari Literatur
- Bekerja sama dengan Peneliti yang
sudah ada
- Ruang Baca
- Ruang Seminar
- Ruang Seminar
- Rumah Kaca
- Rumah Kaca
- Toilet
- Kantin
- Tempat parkir
- Resepsionis
Pelaku Kegiatan Fasilitas Sifat Pengelompokan
Ruang Peneliti - Parkir Kendaraan
- Menyimpan barang pribadi
- Mempersiapkan Peralatan
- Meneliti, mengamati obyek penelitian.
- Pembudidayaan tanaman.
- Percobaan menanam padi.
- Mengolah hasil penelitian.
- Membersihkan peralatan.
- Menyimpan peralatan.
- Buang air, membersihkan diri.
- Istirahat, makan.
- Menginap.
- Tempat parkir
- Ruang ganti
- Ruang peralatan
- Laboratorium
- Rumah Kaca
- Lahan percobaan
- Tempat produksi
- Ruang Cuci
- Ruang Peralatan
• Pengelola
Pelaku Kegiatan Fasilitas Sifat Pengelompokan
Ruang Pengelola - Parkir
- Menjalankan tugas
- Rapat
- Bongkar muat
- Buang air, membersihkan diri.
- Istirahat, makan.
- Tempat Parkir
- Ruang Kerja
Direktur Mengatur, memantau jalannya aktifitas
administrasi dan penelitian
Ruang Direktur Administrasi Pengelola
Staf TU Pembuatan dan penyimpanan surat-surat
penting.
Ruang Tata Usaha Administrasi Pengelola
Staf Bid.
Program &
Evaluasi
Memantau dan mengevaluasi kegiatan
penelitian.
Ruang Bid. Program &
Evaluasi
Administrasi Pengelola
Staf Bid.
Kerjasama &
PHP
Membantu sosialisasi dan pengembangan
hasil penelitian.
Ruang Bid. Kerjasama
& PHP
Administrasi Pengelola
S. Fungsional Membantu dan menunjang kegiatan yang
ada didalam proyek.
Pantry, Dapur, R.
laundry, Pos
Keamanan, Gudang,
Loading Dock.
2.2.4. Pengelompokan Ruang
Berdasarkan Aktifitas dan Kebutuhan Ruang di atas, maka
pengelompokan ruang di Pusat Penelitian dan Pengembangan Tanaman Padi
ini adalah:
Pengguna Kebutuhan Ruang Kelompok Massa Sifat
Ruang baca
Ruang Seminar
Toilet
Pengunjung Publik
Publik
Servis
Rumah Kaca Penelitian Semi Publik
Pengunjung
Sentra Penjualan
Kantin
Toilet
Produksi Publik
Publik
Servis
Ruang Kepala Laboratorium
Ruang Ganti
Penelitian Privat
Privat
Ruang Peralatan Produksi
Kantin
Produksi Privat
Privat
Publik Peneliti
Kamar Tidur Guest House Privat
Pengelola Ruang Kerja
Ruang Rapat
Toilet
Pengelola Privat
Privat
Servis
Pengelola Staf Fungsional Ruang Genset
Ruang Pompa
Produksi, Guest House Produksi
Pengunjung, Peneliti, dan
Pengelola
2.2.5. Perhitungan Luas Ruang
Perhitungan standar luasan ruang pada Pusat Penelitian ini
berdasarkan literatur dan pertimbangan dari studi ruang yang telah
dilakukan. Dimana pertimbangan tersebut berdasarkan :
• Kapasitas pemakai
• Sirkulasi
• Peralatan pendukung
• Kenyamanan pemakai
• Asumsi
Adapun tabel-tabel perhitungan luasan Pusat Penelitian ini, yaitu
meliputi :
• Fasilitas Pengunjung dan Pengelola
Ruang Kapasitas
(orang) Syarat Unit Standart Luas (m
R. Sekretaris Dirut Ruang unit Tata Usaha Ruang unit Bid. Program dan Evaluasi
• Fasilitas Penelitian
Ruang Kapasitas
Ruang Kapasitas
(orang) Syarat Standart Unit Luas (m
2)
Lab. Uji Tanaman Lab. Uji Mutu Benih Lab. Uji Proksimat Lab. Uji Tanah dan Hama Toilet
Rumah Kaca
R. Peralatan Rumah Kaca
14
• Fasilitas Produksi
• Fasilitas Guest House
Ruang Kapasitas
(orang) Syarat Standart Unit Luas (m
2
)
Hall
R. Mesin Perontok Padi R. Mesin Pengering Padi R. Mesin Pembersih Padi R. Mesin Pemilah Padi Sentra Penjualan Kantin
Dapur Toilet
Tempat Jemur Padi
2
Ruang Kapasitas
• Fasilitas Parkir
Ruang Kapasitas Syarat Standart Luas
(m2)
Asumsi Pengguna dan Pengunjung = 100 orang.
2 orang = 1 mobil
Keterangan Standart :
AS : Asumsi
NAD : Neufert Architect Data
NMH : New Metric Handbook
AS : Asumsi Ruang
Tabel Total Luas Bangunan (KLB)
Fasilitas Luas
Pengunjung/Pengelola 432,25 m2
Penelitian 1.052,m2
Produksi 497,5 m2
Guest House 260 m2
Parkir 615 m2
Total 2.856,75 m2
Sirkulasi 30% 857,25 m2
BAB III
TINJAUAN LOKASI PERANCANGAN
3.1. Latar Belakang Lokasi
Lamongan merupakan salah satu kabupaten yang terletak di pantai utara
Jawa Timur. Letak Geografis Kabupaten Lamongan berada pada antara
6'51'54"-7'23'06" LS dan 112'33'45" - 112'33'45" BT, dengan batas-batas wilayah sebagai
berikut :
Sebelah Utara : Laut Jawa
Sebelah Timur : Kabupaten Gresik
Sebelah Selatan : Kabupaten Mojokerto dan Jombang
Sebelah Barat : Kabupaten Tuban dan Bojonegoro
Tanah atau daratan di Lamongan dibagi menjadi tiga. Daratan bagian tengah
selatan, terdiri dari dataran rendah yang relatif subur. Daratan bagian tengah utara,
terdiri dari daerah bonorowo dan daerah rawan banjir. Daratan bagian utara dan
selatan, terdiri dari Pegunungan kapur, berbatu dengan kesuburan sedang sampai
kurang. Struktur jenis tanah bervariasi antara aluvial, litosol, grumusol dan
mediteran coklat.
Kabupaten Lamongan dahulu merupakan daerah bonorowo atau rawa-rawa.
Wilayah ini dialiri tidak kurang dari 34 sungai, termasuk Sungai Bengawan Solo.
Dalam sejarah perjalanan Kabupaten Lamongan juga disebutkan bahwa pada
zaman penjajahan Belanda, wilayah ini sengaja dikorbankan sebagai daerah
banjir.
Dalam perkembangannya kemudian, semua aliran sungai tersebut ditata dan
dialirkan ke Sungai Bengawan Solo. Sejalan dengan upaya itu, juga dibangun
waduk-waduk sebagai tempat penampungan air di wilayah selatan Kabupaten
Lamongan. Salah satu waduk terbesar yang dibangun di Lamongan adalah Waduk
Gondang di Desa Gondang, Kecamatan Sugio.
Waduk yang dibangun tahun 1987 itu, selain berfungsi sebagai penangkal
areal waduk sekitar 6,6 kilometer persegi, waduk yang memiliki kapasitas sekitar
23 juta meter kubik tersebut mampu mengairi areal persawahan 10.000 hektar.
Sentra tanaman padi di Lamongan berada di empat kecamatan, yakni Kali
Tengah, Kedungpring, Sugio, dan Modo. Kini setiap tahun produksi beras
Lamongan rata-rata 776.000 ton, sementara kebutuhan konsumsi penduduk hanya
36 persen.
3.2. Penetapan Lokasi
Dari latar belakang diatas, maka ditetapkan lokasi site terletak di Kecamatan
Sugio, desa Kebet, dengan batas-batas site adalah :
Utara : Jalan desa, balai desa, permukiman penduduk
Timur : Lahan pertanian
Selatan : Lahan pertanian
Site ini sesuai dengan Rencana Umum Tata Ruang Kota (RUTRK)
Lamongan, dimana lokasi tersebut diperuntukkan sebagai failitas umum.
Dibangunnya proyek ini juga nantinya akan dapat menunjang kegiatan pertanian
disekitarnya.
Berdasarkan hal tersebut, pemilihan site di Kecamatan Sugio memiliki
beberapa pertimbangan, yakni:
Gb. 3.2. Peta garis wilayah site Skala 1: 3000 (sumber : Cipta Karya)
SITE
Permukiman
Permukiman
Persawahan
Persawahan
• Lingkungan sekitar site masih berupa lingkungan alami yang dikelilingi oleh
lahan pertanian.
• Sekitar site kebanyakan masih berupa lahan pertanian padi yang sangat luas,
dimana padi merupakan objek utama penelitian proyek ini.
• Site mudah dijangkau, karena berjarak ± 5 km dari pusat pemerintahan
kabupaten Lamongan.
• Mudah dilalui oleh kendaraan pribadi maupun angkutan umum.
• Prasarana infrastruktur sudah memadai.
• Behubungan langsung dengan masyarakat tani sekitar, dimana disebelah utara
site terdapat balai desa dan permukiman penduduk.
3.3. Kondisi Fisik Lokasi
3.3.1. Existing Site
Berikut adalah data-data existing site.
• Data Site
o Lokasi : Jl. Raya Sugio, Desa Kebet, Kecamatan Sugio,
Kabupaten Lamongan.
o Jenis tanah : aluvial, litosol, grumusol coklat kemerahan.
o Kondisi Tanah : Subur
o Ukuran site proyek : ± 7200 m2
o Lebar Jalan utama : ± 6 m
o Lebar Jalan arteri : ± 4 m
Gb. 3.4. Peta Site secara Makro (skala 1 : 1500)
Saluran Air Jalan Utama
• Ukuran Site
Luas Site : 21.120,8 m2
• Kontur
Site berupa lahan terbuka tanpa kemiringan (datar). Karena berupa
daerah pertanian, maka tanahnya bersifat gembur (tidak keras).
• Batas Site
Utara : Sungai, jalan raya Sugio, permukiman, Kantor Desa
Timur : Sawah
Selatan : Sawah
Barat : Sawah, lapangan (ruang terbuka) Gb. 3.5. Peta Site secara Makro
• Klimatologi
Keadaan iklim dan curah hujan kabupaten Lamongan pada umumnya
beriklim tropis dengan tipe iklim C.
- Angka temperatur udara normalnya berkisar 23ºC dan temperatur
maksimumnya berkisar hingga mencapai 32ºC pada bulan juli.
- Musim kemarau terjadi pada bulan Juli sampai dengan bulan
September dan musim hujan terjadi pada bulan Oktober sampai
bulan Januari. Dengan curah hujan cukup banyak.
- Kelembaban udara maksimum menunjukkan angka 52-71%,
sedangkan angka minimum sebesar 20%.
• Hidrologi
Kondisi hidrologi di Lamongan sangat dipengaruhi oleh air permukaan
tanah dangkal, sumber-sumber mata air dan aliran-aliran sungai yang
melintasinya. Wilayah Kabupaten Lamongan dibelah menjadi dua
bagian oleh Bengawan Solo yang panjangnya tidak kurang dari 65 km.
Curah hujan rata-rata 3.916,5 mm per tahun.
• Vegetasi
Vegetasi yang ada disite ini berupa pohon pisang, trembesi dan
pepohonan lainnya yang dibiarkan tumbuh liar, tidak tertata dan tidak
3.3.2. Aksesibilitas
Letak lokasi yang tepat berada di tepi jalan desa, dan berjarak hanya ± 5 km
dari pusat pemerintahan kabupaten Lamongan membantu kemudahan
pencapaian ke lokasi proyek. Selain itu, tepat didepan lokasi proyek terdapat
balai desa, sehingga lokasi proyek pun lebih mudah dikenali.
Kekurangannya terletak pada kondisi jalan yang kurang baik. Jalanan untuk
mencapai site berupa jalan aspal yang sudah bergelombang dan tidak rata.
3.3.3. Potensi Lingkungan
Site terletak dalam lingkungan pertanian, dimana bangunan sekitar site
hanya berupa permukiman penduduk yang berada disebelah utara site.
Mengingat akan tujuan dan fungsi proyek, maka lingkungan pertanian
memang sesuai dengan rencana proyek ini. Gb. 3.8. Jalan Raya Sugio
Selain itu laboratorium pertanian membutuhkan lokasi yang jauh dari
sumber polusi dan memiliki sumber energi listrik dan air yang telah
memadai, dimana kedua syarat tersebut telah ada di site ini.
3.3.4. Infrastruktur Kota
• Saluran Air Bersih
Untuk distribusi air bersih sudah tersedia, yakni pipa PDAM yang
tertanam. Sumber air bersih Lamongan sendiri berasal dari sungai
Bengawan Solo. Kondisi air bersih Lamongan kebanyakan berkapur,
sehingga warna air sedikit keruh. Untuk itu nantinya diperlukan suatu
Water Treatment guna membersihkan sumber air bersih yang digunakan
dalam proyek ini.
Selain itu terdapat saluran irigasi di sekitar jalan arteri yang bisa
dimanfaatkan sebagai irigasi lahan percobaan didalam site nantinya.
• Saluran Air Kotor (Drainase)
Terdapat saluran air didepan site, berupa saluran pembuangan air yang
mana air buangan dari proyek nantinya bisa dibuang kesaluran tersebut.
Saluran tersebut mengalir disepanjang jalan utama didepan site. Namun
saluran tersebut mengalami kerusakan dan tidak terawat.
• Jaringan Listrik
Jaringan listrik, hampir diseluruh Lamongan sudah tersedia dan memenuhi
bagi kebutuhan listrik yang meningkat di wilayah Lamongan.
Jenis jaringan listrik yang terdapat di wilayah perencanaan yaitu SUTT
(Saluran Udara Tegangan Tinggi), dan SUTM (Saluran Udara Tegangan
Menengah).
• Jaringan Telepon
Jaringan telpon tengah dikembangkan pada wilayah ini, namun
komponen-komponennya sudah terpasang.
3.3.5. Peraturan Bangunan Setempat
KDB : 60% Gb. 3.11. Trafo di area Site
• Kondisi Fisik Lokasi
Garis Sempadan Bangunan (GSB) : 10 meter
Koefisien Dasar Bangunan (KDB) : 60 %
BAB IV
ANALISA PERANCANGAN
4.1. Analisa Ruang
4.1.1. Organisasi Ruang
• Fasilitas Pengunjung & Administrasi/Pengelola.
Bagan 4.1. Organisasi Ruang F. Pengunjung & Administrasi/ Pengelola
Main Entrance
Parkir
Lobi
R. Bid. Kerjasama & PHP
Tangga Toilet
R. Seminar
Perpustakaan
R. Tunggu
• Fasilitas Laboratorium
• Fasilitas Produksi
Bagan 4.2. Organisasi Ruang Fas. Laboratorium
Bagan 4.3. Organisasi Ruang F. Produksi Lobi
R. Kepala Lab. R. Steril
R. Ganti Laboratorium
Toilet R. Peralatan
Hall
Kantin
Toilet
Sentra Penjualan R. Peralatan
Pertanian
Gudang Tempat jemur
padi
• Fasilitas Guest House
4.1.2. Hubungan Ruang dan Sirkulasi
Pada proyek ini digunakan sirkulasi linier dimana menggunakan satu
jalur masuk dan keluar yang sama. Hal itu dikarenakan agar tidak
sembarang orang bisa memasuki fasilitas laboratorium yang
merupakan inti dari proyek ini, karena tidak sembarang orang boleh
masuk di fasilitas laboratorium.
Bagan 4.4. Organisasi Ruang F. Guest House
Tabel 4.1. Hub. Antar ruang F. Pengunjung & Administrasi/Pengelola
Lobi
Kamar Tidur R. Makan
Toilet
Tabel 4.2. Hub. Antar ruang F. Laboratorium
Tabel 4.3. Hub. Antar ruang F. Produksi
4.1.3. Diagram Abstrak
Gambaran rancangan penataan hubungan antar fasilitas secara
abstrak bisa terlihat, namun masih belum terdapat dimensi serta
penempatan ruang yang ada. Tatanan abstrak tersebut sebagai
berikut:
4.2. Analisa Site
4.2.1. Analisa Aksesibilitas
Letak lokasi yang tepat berada di tepi jalan utama, dan berjarak hanya ± 5
km dari pusat pemerintahan kabupaten Lamongan membantu kemudahan
pencapaian ke lokasi proyek. Selain itu, tepat didepan lokasi proyek terdapat
balai desa, sehingga lokasi proyek pun lebih mudah dikenali.
Pada jalan utama didepan site, kondisi lalu lintasnya termasuk lengang (Gb.
4.6). Kendaraan yang lewat sangat jarang, namun dengan kecepatan tinggi.
Satu-satunya akses menuju site harus menyeberangi sebuah jebatan kecil. Gb. 4.3. Diagram Fs. Laboratorium
Dalam peta, akses tersebut digambarkan seperti dibawah ini.
Main Entrance diletakkan dijalan utama tersebut karena merupakan
satu-satuny akses menuju site, namun perlu diberi penghambat laju kendaraan
untuk mengurangi kecepatan.
SITE
Permukiman
Persawahan
Jl. Raya Sugio
Jembatan, akses kedalam site
SITE Gb. 4.6. Jembatan menuju site
4.2.2. Analisa Iklim
Kabupaten Lamongan memiliki iklim tropis, yang terdiri dari 2 musim,
yaitu :
• Musim penghujan antara bulan November – April
• Musim kemarau antara bulan Mei – Oktober
Untuk kecepatan angin di Lamongan ± 6 knot
Orientasi Matahari
Bangunan yang menghadap barat dan timur tentunya menyerap panas yang
lebih daripada sisi utara dan selatan. Untuk itu bukaan akan dimaksimalkan
di sisi utara dan selatan agar tidak menerima panas yang berlebih.
4.2.3. Analisa Lingkungan Sekitar
Lingkungan sekitar site merupakan daerah pertanian dan permukiman.
Lingkungan pertanian sekitarnya nantinya dapat menunjang sebagai lahan
percobaan bagi hasil percobaan.
Beberapa analisa pada di site ini antara lain adalah :
• Lokasi site masih berada pada daerah pedesaan sehingga tingkat
kebisingan dan polusi udara masih rendah, sangat cocok bagi
laboratorium pertanian. Lingkungan dan suasana tersebut dapat
mendukung pengembangan bibit di laboratorium nantinya.
• Lahan diperuntukkan untuk fasilitas umum.
• Batas lahan pada tiga arah, kecuali utara, berupa lahan kosong yang
digunakan sebagai persawahan, tidak adanya bangunan pada sisi barat
dan timur memberikan sirkulasi penghawaan alami yang sangat baik.
• Jaringan infrastruktur sudah tersedia.
• Terdapat sumber air irigasi, sehingga mempermudah memperoleh air
untuk memenuhi kebutuhan bagi pengembangan tanaman padi nantinya.
• Pencapaian ke lokasi mudah, karena dekat dengan kantor desa dan
4.2.4. Analisa Zoning
• Zona Publik : Zona ini nantinya digunakan sebagai penerima
pengunjung dan sosialisasi tentang hasil dari proyek ini. Fasilitasnya
didalamnya antara lain Parkir, Kantin dan Perpustakaan.
• Zona Semi : Zona ini ditujukan bagi pengelola dan beberapa
pengunjung khusus (misal peneliti dari luar proyek). Fasilitas
didalamnya antara lain Rumah Kaca dan Office.
• Zona Private : Zona ini khusus bagi Pengelola dan Peneliti proyek
ini. Fasilitas didalamnya antara lain Laboratorium dan Lahan Percobaan.
4.3. Analisa Bentuk dan Tampilan
4.3.1. Analisa Bentuk
Dalam perancangan Pusat Penelitian dan Pengembangan Tanaman Padi ini
perlu diperhatikan beberapa hal. Yang pertama adalah lingkungan sekitar.
Bangunan dilingkungan sekitar site kebanyakan berupa rumah tinggal Gb. 4.8. Zona dalam Site
Zona Publik
Zona Semi
tradisional. Suasana sekitar site yang masih lengang merupakan keuntungan
bagi view baik kedalam maupun keluar site. Dari dalam site kita bisa
melihat view persawahan yang luas membentang. Sedangkan dari luar site
orang-orang bisa melihat bentuk dan tatanan massa site nantinya.
Ide bentuk bangunan massa dalam proyek ini adalah bentukan dasar, yakni
persegi panjang. Persegi panjang tersebut diulang dan ditata secara
menyebar karena tiap massa memiliki fungsi yang berbeda. Berikut adalah
proses olahan massa dan tatanannya:
Bentukan persegi panjang yang ditata secara menyebar, kemudian beberapa
persegi panjang tersebut mengalami transformasi bentuk. Yakni berupa
pengurangan dan penambahan fisik persegi panjang.
Setelah ditetapkan tatanan massanya, kemudian berikutnya adalah memberi
pemnghubung antar massa, yakni berupa selasar.
Dengan diambilnya bentukan dan tatanan massa diatas, diharapkan didapatkan
sirkulasi yang maksimal dan efisien. Serta dengan tatanan diatas, fungsi awal site
yang berupa lahan pertanian, tidak banyak yang hilang akibat terbangun oleh
bangunan dan perkerasan.
Kemudian untuk penggambaran secara menyeluruh mengenai aplikasi bentukan
massa pada site adalah sebagai berikut:
Gb. 4.10. Proses pengolahan bentukan
4.3.2. Analisa Tampilan
Dikarenakan suhu udara Lamongan yang panas, maka diperlukan
penyesuaian pada bagunan untuk mengurangi panas agar tidak terlalu
banyak masuk ke bangunan.
Misalkan dengan pemberian vegetasi dan sosoran yang cukup untuk
mengurangi terpaan sinar matahari secara langsung, namun tanpa
menghilangkannya sama sekali. Berfungsi sebagai
Guest House Berfungsi sebagai Fas.
Laboratorium
Berfungsi sebagai Fas. Produksi Berfungsi sebagai
Office
Gb. 4.13. Sketsa Tampilan
BAB V
KONSEP PERANCANGAN
Dalam sebuah proses perancangan, diperlukan adanya analisa dan
pembuatan konsep yang didasari atas hasil analisa yang di dalamnya terdapat
penyelesaian – penyelesaian terhadap permasalahan yang ada tersebut. Dalam bab
ini akan dijelaskan mengenai analisa dan konsep rancangan yang diambil untuk
diterapkan pada Pusat Penelitian dan Pengembangan Tanaman Padi di Lamongan
ini.
Untuk tema rancangan diambil Functionalism, Clarity & Simplicity
dimana ketiganya merupakan usungan dari arsitektur modern. Functionalism
dalam hal ini diartikan bahwa bentukan massa mengikuti fungsi dari bangunan.
Disini diambil contoh massa laboratorium. Untuk fungsi laboratorium dibutuhkan
luasan ruang modul untuk 1 peralatan dengan kapasitas medium, yakni persegi
3x3 m2. Karena itu bisa ditentukan konsep modul bangunan kelipatan 3 meter.
Kemudian untuk Clarity (kejelasan) bisa diartikan mengenai fungsi tiap2
massa harus jelas mengenai fasilitasnya. Dan untuk Simplicity (kesederhanaan)
diterapkan pada tampilan bangunan yang tidak terlalu banyak menggunakan
ornamen.
Kemudian untuk konsep secara menyeluruh diambil konsep Arsitektur
Modern. Arsitektur Modern adalah gaya arsitektur International Style yang
mengusung tema functionalism (fungsional), clarity (kejelasan) & simplicity
(kesederhanaan). Dalam arsitektur modern ini terdapat pernyataan dari 2 orang
arsitek yang bisa diaplikasikan pada PUSLITBANG ini yaitu :
• Ludwig Mies van de Rohe dari Amerika menyatakan bahwa keindahan dalam
arsitektur adalah karena kesederhanaannya (Less is More).
• Le Corbusier dari Perancis yang terkenal dengan sistem Le modular- nya, satu
konsep rancangan dengan pendekatan perulangan unit-unit bangunan untuk
kemudahan penyusunan standar fungsional dan modulasi sistem struktur serta
kecepatan pembangunan yang memungkinkan sistem konstruksi dengan
Berikut adalah penjabaran dari Konsep Pusat Penelitian dan
Pengembangan Tanaman Padi di Lamongan ini:
5.1. Konsep Tapak
5.1.1. Konsep Zoning
5.1.2. Konsep Tatanan Massa
Massa ditata secara menyebar dan dihubungkan oleh selasar, dengan
sirkulasi menyebar. Dengan ditata memanjang sejajar dengan jalan maka
bangunan didalam site bisa nampak seluruhnya dari jalan raya.
Area Publik, terletak didekat site, berisi fasilitas bagi pengunjung dan office.
Area semi Publik, berisi fasilitas Rumah Kaca
Area Privat, berisi fasilitas Penelitian dan Guest House
Lahan Percobaan
Gb. 5.1. Konsep Zoning
5.1.3. Konsep Entrance
Lebar Jalan Raya Sugio, yang merupakan jalan utama menuju site hanya ±
6m. Sedangkan untuk masuk kedalam site harus menyebrangi sungai
selebar ± 9m. Dikarenakan jarak belok kendaraan yang sempit, maka
dibuatlah jembatan kedalam dan keluar site dengan lebar 10m.
5.2. Konsep Tampilan
5.2.1. Konsep Bentukan
Bentukan PUSLITBANG Tanaman Padi di Lamongan ini sesuai tema
arsitektur modern yang fungsionalis, yakni persegi panjang. Dimana sudah Gb. 5.3. Gambaran tatanan massa yang
memanjang yang nampak dari jalan raya
diketahui, bahwa bentukan persegi memiliki cakupan ruang dan sirkulasi
paling baik/efektif diantara bentukan lain.
5.2.2. Konsep Fasad
Fasad juga disesuaikan dengan tema arsitektur modern, yang jelas dan
sederhana. Tidak banyak ornamen, dan semua fungsi dalam fasad jelas.
Penggunaan bukaan yang sederhana dengan garis-garis vertikal yang jelas.
Serta penggunaan sosoran yang mengelilingi jendela, yang berguna sebagai
pelindung dari hujan dan panas.
Kolom bangunan juga diekspose, guna mempertegas kesan kokoh bentukan
bangunan dan juga sebagai pembingkai bukaan bangunan agar lebih estetik. Gb. 5.5. Tampilan Jendela
Sosoran yang mengelilingi jendela, pelindung dari panas dan hujan
Gb. 5.6. Kolom yang diekspose
5.3. Konsep Ruang Dalam
5.3.1. Konsep Laboratorium
Pada Laboratorium, dibutuhkan kejelasan mengenai perbedaan & fungsi tiap
ruang. Karena itu tiap ruang dipisahkan oleh dinding dan pintu. Berikut adalah
skema urutan antar ruang di Laboratorium:
Mengenai luasan pada Lab., digunakan modul perlatan tiap Lab. Untuk fungsi
laboratorium dibutuhkan luasan ruang modul untuk 1 peralatan dengan kapasitas
medium, yakni persegi 3x3 m2. Karena itu bisa ditentukan konsep modul
bangunan kelipatan 3 meter (new metric handbook).
Bagan 5.1. Bagan Sirkulasi Laboratorium
BAB VI
APLIKASI RANCANGAN
6.1. Aplikasi Tapak
6.1.1. Aplikasi Zoning
Rumah kaca disini dimaksudkan sebagai vocal point. Karena itu meskipun
termasuk didalam area semi publik, namun peletakannya tetap didepan site
yang merupakan area publik. Untuk membedakannya maka pintu masuknya
diletakkan disisi belakang.
Area Publik, tertata didepan site, berisi fasilitas bagi pengunjung dan office.
Area semi Publik, berisi fasilitas Rumah Kaca.
Area Privat, berisi fasilitas Penelitian, fasilitas Produksi dan Guest House
Lahan Percobaan
6.1.2. Aplikasi Tatanan Massa
Tatanan massa memanjang dari sisi timur hingga barat, dikarenakan dengan
tatanan tersebut maka bangunan didalam site bisa terlihat seluruhnya. Tiap
massa dihubungkan oleh selasar, dengan sirkulasi menyebar. Menyebar dari
main entrance bisa langsung menuju ke fasilitas pengunjung/office atau
langsung menuju ke Sentra Penjualan. Kemudian dari fasilitas
pengunjung/office bisa langsung ke guest house, rumah kaca, laboratorium,
fasilitas produksi, sentra penjualan dan juga sebaliknya.
Keterangan :
A. Parkir : diletakkan didepan site dan bangunan, agar pencapaian dan
pengaturannya mudah.
B. Fas. Pengunjung & Office : diletakkan didekat entrance agar bisa
langsung dituju oleh pengelola & pengunjung.
C. Guest House : Terletak agak dibelakang fas. Pengunjung & Office.
Tempat istirahat bagi peneliti yang diharuskan menginap dikarenakan
penelitiannya belum selesai. Karena tempat untuk istirahat, maka diperlukan
ketenangan dan privasi sehingga diletakkan dibelakang.
D. Laboratorium : Merupakan tempat kegiatan utama berlangsung.
Diletakkan dibelakang, di area privat dikarenakan tidak semua orang boleh
masuk.
Gb. 6.4. Fas. Pengunjung & Office dan
Guest House
E. Rumah Kaca : Terletak tepat didepan Laboratorium dimana kedua massa
ini masih saling berhubungan. Fungsinya yang sebagai vocal point sehingga
diletakkan didepan site dengan posisi lebih tinggi dari massa yang lain.
F. Fas. Produksi : tempat untuk mengolah hasil dari lahan percobaan.
Terletak dibelakang site, dikarenakan sifatnya yang privat, selain itu juga
posisinya berhubungan langsung dengan lahan percobaan. Terletak tepat
dibelakang Sentra Penjualan, agar hasil produksi bisa langsung ditempatkan
didalamnya.
G. Sentra Penjualan : tempat untuk menjual hasil-hasil penelitian. Yakni
berupa benih, pupuk, & obat-obatan untuk hama padi. Hasil penelitian yang Gb. 6.6. Rumah Kaca
dijual disini merupakan benda sampling yang bisa diperoleh dengan terbatas.
Didalam fasilitas ini juga terdapat kantin.
H. Rumah Genset : tempat genset dan pompa air. Terletak dilokasi
maintenance yang juga dekat dengan tempat bongkar muat.
6.1.3. Aplikasi Entrance
Satu-satunya jalan raya yang melewati site, yakni Jalan Raya Sugio, menjadi
jalan masuk dan keluar site. Lebar Jalan Raya Sugio hanya ± 6m. Lebar
sungai ± 9m. Dikarenakan jarak belok kendaraan yang sempit, maka
dibuatlah jembatan kedalam dan keluar site dengan lebar 10m. Gb. 6.8. Sentra Penjualan & Kantin
6.2. Aplikasi Tampilan
6.2.1. Aplikasi Bentukan
Bentukan PUSLITBANG Tanaman Padi di Lamongan ini sesuai tema
arsitektur modern yang fungsionalis, yakni persegi panjang.
6.2.2. Aplikasi Fasad
Fasad yang jelas dan sederhana. Tidak banyak ornamen, dan semua fungsi
dalam fasad jelas. Penggunaan bukaan yang sederhana dengan garis-garis Gb. 6.10. Aplikasi Entrance
vertikal yang jelas. Serta penggunaan sosoran yang mengelilingi jendela,
yang berguna sebagai pelindung dari hujan dan panas.
Kolom bangunan juga diekspose, guna mempertegas kesan kokoh bentukan
bangunan dan juga sebagai pembingkai bukaan bangunan agar lebih estetik.
6.3. Aplikasi Ruang Dalam
6.3.1. Aplikasi Laboratorium
Tiap ruang dipisahkan oleh dinding dan pintu. Skema urutan antar ruang di
Laboratorium:
Skema tersebut bisa terlihat pada denah.
Gb. 6.13. Aplikasi Bukaan dan Kolom yang terekspose
DAFTAR PUSTAKA
Building and Planning Design Data Standart (BPDS).
Building for Administration Entertainment, and Recreation Facility (BAER).
bps.go.id
Chiara, Joseph De and Jhon C. Time Sarver Standart for Building Type.
deptan.go.id
google.co.id
Hazin, Nur Kholif, “Kamus Lengkap Bahasa Indonesia”, (1994), Penerbit Terbit
Terang, Jakarta.
lamongan.go.id
Muq, “Kamus Besar Bahasa Indonesia”, (1995), edisi kedua, Penerbit Balai
Pustaka.
Neufert, Ernest, Data Arsitek, jilid 1, (2002), edisi 33, penerbit Erlangga, jakarta.
Neufert, Ernest, Data Arsitek, jilid 2, (2002), edisi 33, penerbit Erlangga, jakarta.
