BAB II TINJAUAN PUSTAKA

4

BAB II

TINJAUAN PUSTAKA

Perancangan mesin ini dilakukan tidak lain agar sedikit banyak mampu mengatasi lambatnya proses pembuatan sebuah box laci lemari, terkhusus pada waktu pemotongan pelat serta penekukan sisi nya.

2.1 Produk (Box Laci Furniture)

Furniture adalah istilah yang biasa digunakan untuk perabot rumah tangga yang berfungsi sebagai tempat menyimpan barang, tempat tidur, tempat duduk,dll. Misalnya furniture sebagai tempat penyimpan biasanya dilengkapi dengan pintu, laci dan rak.Furniture biasanya di buat menggunakan bahan kayu ,namun seiring berkembangnya dunia industri furniture juga dapat di buat dengan bahan pelat.Salah satu mesin yang cocok digunakan untuk memproduksi produk furniture dengan bahan pelat adalah press tool.

.

Gambar 2.1 Produk Furniture

Sebelum memulai perhitungan untuk perencanaan rancang bangun mesin ini, terlebih dahulu diketahui jenis material yang di produksi beserta data-data dari bahan tersebut. Adapun material yang akan digunakan untuk bahan dari hasil

5

produk yang dihasilkan pada rancang bangun ini adalah pelat ST 24 dengan ketebalan 0,8-1 mm.

Pemilihan bahan merupakan salah satu faktor yang terpenting dalam membuat rancang bangun suatu mesin. Suatu rancang bangun akan berhasil dengan baik, jika dalam pemilihan bahan memperhatikan spesifikasi alat atau komponen yang direncakan. Tujuan dari pemilihan bahan adalah untuk mendapatkan suatu konstruksi yang kuat, tahan lama, mudah dikerjakan dan mudah didapat dipasaran.

1. Hal-hal yang perlu dipertimbangkan dalam pemilihan bahan, yaitu : a. Sifat mekanis bahan

Sifat mekanis bahan adalah daya tahan dan kekuatan bahan terhadap gaya yang diterima. Dalam satu rancang bangun perlu diketahui sifat mekanis bahan, agar dalam menentukan bahan yang akan digunakan lebih efektif dan efisien. Dengan mengetahui sifat mekanis bahan, maka dapat diketahui bahan tersebut mampu menerima beban yang sesuai dengan fungsi dari masing-masing komponen pada konstruksi yang akan di buat. Sifat mekanis bahan yang meliputi kekuatan tarik modulus eleastisitas, tegangan geser dan tegangan puntir.

b. Sifat fisis bahan

Sifat fisis bahan adalah daya bahan dan kekuatan bahan yang dipengaruhi dari unsur-unsur pembentuk bahan tersebut. Sifat fisis bahan perlu diketahui dalam perencanaan agar dapat menentukan bahan yang cocok untuk digunakan. Sifat fisis bahan dapat meliputi kekerasan, titik leleh bahan dan ketahanan bahan terhadap korosi.

c. Sifat teknis bahan

Kemampuan dari bahan tersebut untuk dapat dikerjakan dengan jenis proses permesinan, proses penempaan, proses pengelasan dan sebagainya. Hal ini dapat mempengaruhi tingkat kepresisian dari komponen-komponen yang akan dibuat sehingga menjadi sebuah mesin, dengan memperhatikan hal tersebut diatas maka dapat diketahui

6

kemampuan bahan tersebut untuk dapat dikerjakan dengan mesin atau dengan proses lainnya.

d. Mudah didapat dipasaran

Bahan yang digunakan diusahakan mudah didapat dipasaran, sehingga memudahkan dalam memilih, mengganti atau memperbaiki komponen yang rusak.Selain itu dapat diusahakan adanya alternatif bahan pengganti bila bahan diperlukan tidak ada.Hal ini yang patut diperhatikan adalah harga bahan yang digunakan diusahakan murah namun memiliki kekuatan sesuai dengan perencanaan, sehingga dapat menekan biaya produksi.

Adapun ukuran pelat mentah untuk pembuatan laci ini, yaitu : 287

187

Gambar 2.2 Ukuran Pelat Mentah

2.2. Press Tool

Press tool adalah salah satu alat gabungan Jig dan Fixture yang dapat digunakan untuk membentuk dan memotong logam dengan cara penekanan. Bagian atas dari alat ini didukung oleh pelat atas sebagai alat pemegang dan pengarah dari punch yang berfungsi sebagai Jig, sedangkan bagian bawah terdiri dari plat bawah dan Dies sebagai pendukung dan pengarah benda kerja yang berfungsi sebagai fixture. Proses kerja alat ini berdasarkan gaya tekan yang diteruskan oleh punch untuk memotong atau membentuk benda kerja sesuai

7

dengan geometris dan ukuran yang diinginkan. Peralatan ini digunakan untuk membuat produk secara massal dengan produk output yang sama dalam waktu yang relatif singkat.

2.2.1 Klasifikasi Press Tool

Ditinjau dari prinsip kerjanya, alat ini dapat diklasifikasikan menjadi tiga jenis yaitu :

1. Simple Tool adalah perkakas tekan sederhana yang dirancang hanya melakukan satu jenis pekerjaan pada satu stasiun kerja. Dalam operasinya hanya satu jenis pemotongan atau pembentukan yang dilakukan, misalnya blangking atau bending saja.

Keuntungan simple tool:

a. Dapat melakukan proses pengerjaan tertentu dalam waktu yang singkat.

b. Kontruksinya relatif sederhana sehingga mudah proses pembuatannya. c. Menghasilkan kualitas produk lebih terjamin

d. Mudah di assembling e. Harga alat relatif murah.

Kerugian simple tool:

a. Hanya mampu melakukan proses-proses pengerjaan untuk produk yang sederhana sehingga untuk jenis pengerjaan yang rumit tidak dapat dilakukan oleh jenis press tool ini.

8

4. Plat Atas 5. Plat Pnetrasi & Punch holder 6. Pegas Stripper 7. Pilar 8. Plat Stripper 9. Plat Bawah 10.Landasan/Bed 1. Punch 2. Dies 3. Shank

Gambar 2.3 Simple Tool

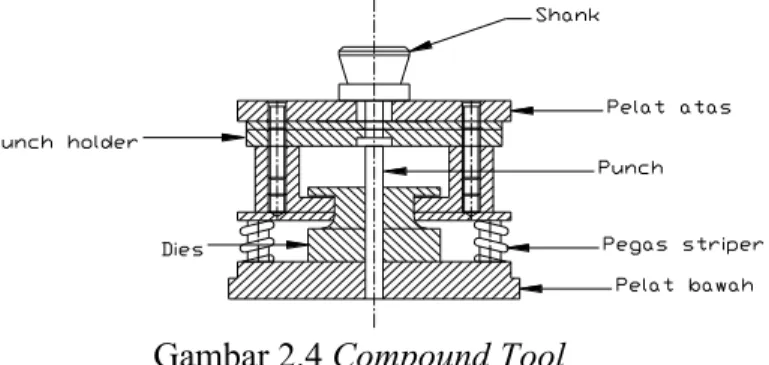

2. Compound Tool atau perkakas tekan gabungan adalah perkakas yang dirancang utuk melakukan dua atau lebih jenis pekerjaan dalam satu stasiun kerja, atau mengerjakan satu jenis pekerjaan pada setiap station.

Pemakaian jenis alat ini juga mempunyai keuntungan dan kerugian. Keuntungan compound tool

a. Dapat melakukan beberapa proses pengerjaan dalam waktu yang bersamaan

b. Pada station yang sama.

c. Dapat melakukan pekerjaan yang lebih rumit

d. Hasil produksi yang dicapai mempunyai ukuran yang teliti.

Kerugian compound tool:

a. Konstruksi dies menjadi lebih rumit.

b. Terlalu sulit untuk mengerjakan material yang tebal.

c. Dengan beberapa proses pengerjaan dalam satu station menyebabkan perkakas cepat rusak.

9

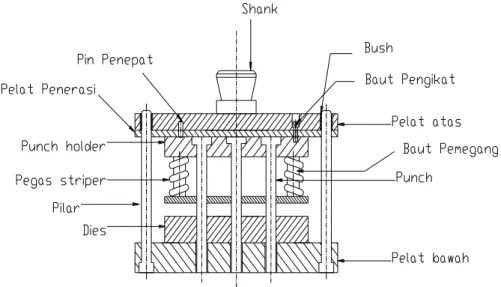

3. Progressive Tool atau perkakas tekan adalah perkakas yang dirancang untuk melakukan sejumlah operasi pemotongan atau pembentukan dalam beberapa stasiun kerja.Pada setiap langkah penekanan menghasilkan beberapa jenis pengerjaan dan setiap stasiun kerja dapat berupa proses pemotongan atau pembentukan yang berbeda, misalnya langkah pertama terjadi proses pierching, kedua notching dan seterusnya.

Keuntungan progressive tool :

a. Dapat memproduksi bentuk produk yang lebih rumit b. Waktu pengerjaan bentuk produk yang rumit lebih cepat c. Proses produksi lebih efektif

d. Dapat melakukan pemotongan bentuk yang rumit pada langkah yang berbeda.

Kerugian progressive tool:

a. Ukuran alat lebih besar bila dibandingkan press tool sebelumnya b. Biaya perawatan besar.

c. Harga relatif lebih mahal karena bentuknya rumit. d. Lebih sulit proses assemblingnya.

10

Dari ketiga jenis press tool di atas, konstruksinya mempunyai jumlah komponen yang berbeda tetapi bentuk, nama dan fungsinya hampir sama tergantung pada geometris produk yang akan dibuat. Bentuk geometris dan ukuran benda kerja merupakan faktor utama dalam proses desain suatu press tool. Semakin komplek bentuk produk maka semakin banyak komponen dan station kerja dari prees tool sehingga biasanya lebih baik menggunakan Progresive Tool.

2.2.2 Komponen Press Tool

Sesusai dengan fungsinya yaitu memotong atau membentuk material dari plat maka harus kuat dan keras. Spesifikasi komponen press tool didesain berdasarkan ukuran , bentuk dan material benda kerja dimana hal ini akan berpengaruh terhadap besar gaya yang dibutuhkan guna pemotongan ataupun pembentukan benda kerja tersebut. Adapun nama dan fungsi komponen press tool dapat diuraikan sebagai berikut :

1. Tangkai Pemegang (Shank)

Tangkai pemegang merupakan komponen press tool yang berfungsi sebagai penghubung alat mesin penekan dengan pelat atas. Shank biasanya terletak pada titik berat yang dihitung berdasarkan penyebaran gaya-gaya potong dan gaya-gaya pembentukkan dengan tujuan untuk menghindari tekanan yang tidak merata pada pelat atas.

11 2. Pelat Atas (TopPlate)

Merupakan tempat dudukan dari shank dan guidebush (sarung pengarah).

Plat atas dibalik

Gambar 2.7 Pelat Atas dan Bawah 3. Pelat Bawah (Bottom Plate)

Pelat bawah merupakan dudukan dari dies dan tiang pengarah sehingga mampu menahan gaya bending akibat dari reaksi yang di timbulkan oleh punch.

4. Pelat Penetrasi

Pelat penetrasi berfungsi untuk menahan tekanan balik saat operasi berlangsung serta untuk menghindari cacat pada pelat atas, oleh karena itu pelat ini harus lebih lunak dari pelat atas.

12

5. Pelat Pemegang Punch (PunchHolderPlate)

Pelat pemegang punch berfungsi untuk memegang punch agar posisi punch kokoh dan mantap pada tempatnya.

Gambar 2.9Punch Holder

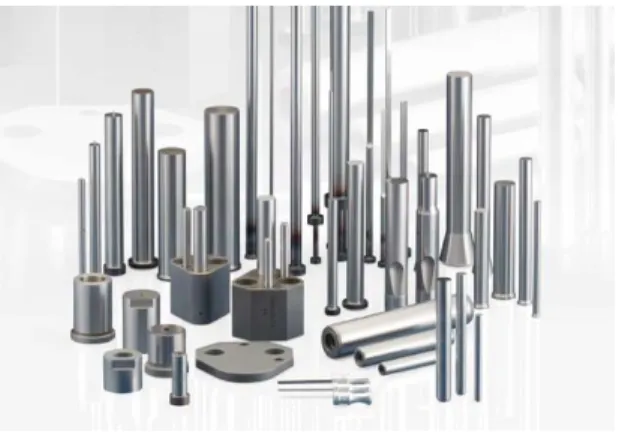

6. Punch

Punch berfungsi untuk memotong dan membentuk material menjadi produk jadi. Bentuk Punch tergantung dari bentuk produk yang dibuat. Bentuk punch dan dies haruslah sama. Punch haruslah dibuat dari bahan yang mampu menahan gaya yang besar sehingga tidak mudah patah dan rusak.

13 7. Tiang Pengarah (Guide Pillar)

Tiang pengarah berfungsi mengarahkan unit atas, sehingga punch berada tepat pada dies ketika dilakukan penekanan.

Gambar 2.11Pillar

8. Dies

Terikat pada pelat bawah dan berfungsi sebagai pemotong dan sekaligus sebagai pembentuk.

Gambar 2.12 Dies

9. Pelat Stripper

Pelat stripper adalah bagian yang bergerak bebas naik turun beserta pegas yang terpasang pada baut pemegangnya. Pelat ini berfungsi sebagai pelat penjepit material pada saat proses berlangsung, sehingga dapat

14

menghindari terjadinya cacat pembentukkan permukaan benda kerja seperti kerut dan lipatan, juga sebagai pengarah punch.

Gambar 2.13 Pelat Stripper 10. Pegas Stripper

Pegas stripper berfungsiuntuk menjaga kedudukan striper, mengembalikan posisi punch ke posisi awal, dan memberikan gaya tekan pada striper agar dapat mantap (tidak bergeser) pada saat dikenai gaya potong dan gaya pembentukan.

Gambar 2.14 Pegas Stripper 11. Baut Pengikat

Baut pengikat berfungsi untuk mengikat dies ke pelat bawah dan pelat pemegang punch ke pelat atas. Diameter dan panjangbaut pengikatdisesuaikan dengan ukuran dua komponen yang diikatnya.

15

Gambar 2.15 Baut Pengikat 12. Pin Penepat/Pengarah

Pin penepat berfungsi untuk menepatkan dies pada pelat bawah dan pelat pemegang punch (Punch holder) ke pelat atas, sehingga posisi dies ke pelat bawah dan posisi pelat pemegang punch ke pelat atas dapat terarah dan kokoh.

Gambar 2.16 Pin Penepat 13. Sarung Pengarah (Bush)

Sarung pengarah berfungsi untuk memperlancar gerak plat atas terhadap dan mencegah cacat pada pelat atas. Pada perencanaan alat bantu ini biasanya menggunakan bahan kuningan.

16

Gambar 2.17 Sarung Pengarah 14. Pin/pegas Pelontar

Dalam beberapa proses seperti deep drawing, bending, emboshing dan lainnya, sebagian material masuk ke dalam dies. Untuk mengeluarkan atau menggerakkan benda kerja ke proses berikutnya maka diperlukan pin/pegas pelontar untuk mendorong benda keluar dari dies. Alat ini sering juga digunakan sebagai stopper untuk menjaga jarak pergerakan material ke dalam press tool.

17

Bagian dalam dari alat ini terdapat ruangan tempat pemasangan pegas

Gambar 2.19 Konstruksi Pegas/pin Pelontar

2.3 Perhitungan Dasar Komponen Press Tool

Langkah awal yang dilakukan untuk merencanakan komponen press tool biasanya dimulai dari adanya kebutuhan konsumen intern atau ekstern. Kebutuhan konsumen ini diterjemahkan oleh desainer dan dituangkan dalam bentuk sketsa atau gambar/foto yang bertujuan untuk memperjelas bentuk geometris dan material produk yang akan dibuat. Mengingat fungsi press tool sebagai alat potong atau pembentukan yang umumnya dari plat maka perlu perhitungan gaya dan ukuran yang sesuai guna menjaga supaya alat ini aman dan tahan lama, menghasilkan kualitas produk yang seragam dan effisien. 1. Perhitungan Bentangan Pelat.

Proses pembentukan pelat seperti bending, deep drawing dan lainnya, kebutuhan plat biasanya lebih panjang dari ukuran produk jadi. Untuk mendapat ukuran kebutuhan sesungguhnya dapat dihitung dengan rumus sebagai berikut :

18

 Panjang Plat total (Lt) Lt = L1 + A1 + L2 + A2 + L3  Panjang Busur A = N dimana, R < 2t x = 0,33.t R = (2 – 4).t x = 0,4.t R > 4.t x = 0,5.t Jika T < 1,5 maka N = 0,4 T

2. Gaya Pierching, Blanking dan Notcching

Untuk menentukan besarnya gaya potong pelat maka dapat dijelaskan dengan memperhatikan arah gaya terhadap permukaan geser benda. Arah gaya sejajar dengan bidang geser dan tegak lurus dengan permukaan benda kerja maka tegangan yang terjadi adalah tegangan geser yang besarnya dapat diturunkan dari rumus mekanika sebagai berikut :

τ

g = F_A Fp = A x

τ

g

τ

g =

σ

_m ,

dimana : angka Poison untuk logam = 3 – 4

Tegangan geser bahan

τ

g = (0,75 – 0,8) A = Keliling potong x tebal

τ

g = Tegangan geser bahan



m



)

1

(







19

 Keliling bekas potong (U) U = π x d untuk lingkaran U = 2(a + b) untuk segi empat U = 2.l + p untuk nothing seperti pada gambar samping

Jadi besarnya Gaya Potong untuk Pierching, Blanking dan Notching adalah sama yaitu :

Fp = 0,8 . U . t .

σ

_{m (N)}

dimana ; U : panjang sisi potong (mm) t : tebal material proses (mm)

σ

m : Tegangan maksimum bahan (N/mm2

)

3. Gaya Bending

Fb = 0,5 . b . t .

σ

m (N)

4. Gaya Forming (Deep Drawing)

Gaya pembentukan dan penekanan untuk kedalaman tertentu dapat dicari dengan menggunakan rumus :

Fd =  d  t  Rm ( d D - K) (N) Atau Fd = π. di . t .

σ

m .



(N) b

t

t

di

D

20 Dimana :

F = Gaya pembentukan (N/mm2)

d = Diameter pembentukan benda kerja (mm)

Rm = Tegangan Tarik (N/mm2)

D = Diameter bentangan benda kerja sebelum dibentuk (mm)

t = Tebal Pelat (mm)

K = Konstanta (0,6 ÷ 0,7)

5. Gaya Forming (Curling)

Proses pelipatan/penggulungan ujung plat dibutuhkan gaya yang besarnya dapat dihitung dengan rumus :

Fc = (N)

dimana : b = lebar tekukan (mm) Rm = Radius penggulungan (mm) T = tebal plat (mm)

σ

m = Tegangan maks. bahan (N/mm2

)

6. Gaya Pegas Stripper

Plat stripper berfungsi untuk menjaga gerakan punch supaya tetap pada sumbunya dan sekaligus menekan/memegang material plat pada saat proses penekanan atau pemotongan terjadi. Untuk mengatur besarnya gaya penjepitan maka di atasnya dipasang pegas. Besar gaya pegas yang

Rm

m

t

b

.

6

,

3

.

.



21

dibutuhkan tergantung pada ketebalan material yang mana harganya dapat ditentukan dengan rumus :

untuk cutting Fps = (5 ÷ 20)% x Ftotal

untuk forming Fps = 0,40 x Ftotal bila tebal plat t ≤ 0,5 mm

Fps = 0,30 .x Ftotal t = 0,5 – 1,0 mm Fps = 0,25 .x Ftotal t ≥ 1,0 mm

dimana: Fps = Gaya pegas stipper(N) Ft = Gaya Total pemotongan (N)

7. Perhitungan gaya pegas pelontar

Fungsi pin/pegas pelontar adalah untuk mendorong material yang masuk ke dalam dies. Untuk mendorong/melepas material tersebut diperlukan gaya dorong pin/pegas yang harganya harus lebih besar dari berat material tersebut. Untuk mencari besarnya gaya pegas pelontar dapat dicari dengan menghitung berat benda sebagai berikut :

Volume benda/material : V = 4 . .D2t  untuk selinders (m3) V= p x l x t untuk balok (m3)

Massa benda m = massa jenis x volume (Kg) Berat benda W = m x g(N)

Jadi besarnya gaya pegas pelontar

Fpp > m x g (N)

dimana:

V = Volume benda yang di angkat pegas pelontar (m3)

22

Fpp = Gaya pegas (N)

m = Massa benda yang akan diangkat (kg) g = Gravitasi bumi (9,81 m/s2)

8. Perhitungan Panjang Punch maksimum

Dalam perencanaan ukuran Punch, penampangnya tergantung pada bentuk benda kerja sedangkan panjangnya disesuaikan dengan langkah gerak, tinggi pegas dan ketebalan stripper maupun tebal benda kerja. Untuk menjaga supaya punch tidak bengkok akibat buckling maka panjang punch yang direncanakan harus lebih kecil atau sama dengan dari panjang batang buckling menurut rumus Tetmajer yaitu sebagai berikut :

Fb I E LMaks . . 2  

dimana: Lmaks = Panjang Punch maksimum (mm)

E = Modulus Elastisitas (N/mm2) I = Momen Inersia bahan (mm4)

Fb = Gaya punch maksimum (N)

Bila rumus di atas dikuadratkan dan Fb diletakkan di depan maka didapat gaya buckling sesuai dengaan rumus Euler yaitu :

Fb =

Dimana : Fb = Gaya Buckling ( N )

E = Modulus Elastisitas ( N/mm² ) I = Momen Inersia minimum ( mm4 ) Lmaks = Panjang Punch ( mm )

2 2 . . Lm aks I E 

23

Gaya buckling dapat juga dicari berdasarkan kerampingannya, yaitu : λ ≥ λ0 Digunakan untuk rumus Euler

λ < λo Digunakan untuk rumus Tetmejer

λ= S/i i =

A I

dimana : S = Lmaks = Panjang Batang (mm )

A = Luas penampang ( mm² ) i = jari- jari girasi ( mm ) λ = kerampingan

I = Momen Inersia (mm4)

Tabel 2.1 Harga Elastisitas pada Rumus Tetmejer

Bahan E( N /mm²) λ0 Rumus Tetmejer

ST 37 210.000 105 δB = 310 – 1,14 λ

ST 50 dan ST 60 210.000 89 δB = 335 – 0,6 λ

Besi tuang 100.000 80 δB = 776 - 12λ + 0,053λ

9. Perhitungan Tebal Plat Atas dan Bawah

Pada saat proses produksi berlangsung maka terjadi gaya dorong yang memungkinkan plat atas akan mengalami bending, untuk itu maka perhitungan tebal plat didasarkan pada tegangan bending yaitu :

Tegangan bending



b



_WbMb





bi Wb = ₆

.h2 b

24

Ke dua persamaan diatas disubstitusikan maka diperoleh tebah plat atas (h)

h = bi bx XMb  max 6  



m bi



dimana : h = Tebal pelat atas/bawah (mm) MB maks = Momen bengkok maksimum (Nmm)

b = Lebar pelat atas yang direncanakan (mm) bi = Tegangan bending izin bahan (N/ mm

2₎

v = Faktor keamanan beban searah ( 4 – 6 )

10. Menentukan Tebal Die

Tebal Die dapat dihitung dari rumus empires yaitu :

3 g

tot F H 

dimana : H = Tebal Die (mm) g = Gravitasi bumi (9,81 m/det2) Ftot = Gaya total (Kgf)

11. Perhitungan Diameter pillar

Pemasangan pilar umumnya fit di Plat bawah, tapi kadang kala ada yang fit di tengah atau di plat atas. Pada prinsipnya, sewaktu plat atas bergerak turun maka terjadi gesekan antara bushing dengan pilar yang menimbulkan gaya radial (Fr) pada pilar tersebut. Gaya radial ini akan menimbulkan tegangan geser, bending dan defleksi radial ( r ) membuatnya bengkok. Untuk mencegah hal tersebut maka perhitungan ukuran diameter didasarkan pada jenis tegangan yang terjadi yaitu :

25

a. Menentukan diameter berdasarkan Tegangan Geser

gi A F g r









Fr = x Ftot A = / xD4 2

Ke tiga persamaan di substitusi maka didapat diameter pilar (D) :

Diameter Pilar D = gi tot xnx xF x







4

harganya relatif kecil

b. Menentukan diameter berdasarkan Tegangan Bending

bi Wb

Mb

b









Mb = Fr x l Wb = ₃₂

D

3

Dengan mensubstitusikan ketiga persamaan tersebut maka didapat :

Diameter pilar D = _bi tot xnx xl xF   32

3

Dari kedua perhitungan diameter di atas diambil yang terbesar. dimana : D =diameter pilar menurut (mm)

Ftot =Gaya totol yang bekerja (N)

n = Jumlah pillar yang digunakan

l = jarak senter antara palat atas dan bawah (mm) bi/gi =Tegangan bending dan geser izin plat (N/mm

26

Gambar 2.20 Defleksi Radial pada Pilar

12. Clearance Punch dan Die

Setiap operasi pemotongan yang dilakukan Punch dan Die selalu ada nilai kelonggaran antara keduanya yang besarnya dapat ditentukan dengan rumus berikut :

Untuk tebal pelat (s) ≤ 3 mm

Us = C.S. g dan Us =

dimana :

Us = Kelonggaran tiap sisi (mm)

Dp = Diameter Punch (mm)

Dd = Diameter lubang Die (mm)

C = Faktor kerja (0,005 ÷ 0,025)

S = Tebal pelat (mm) 2

Dp Dd

27

g

 = Tegangan geser bahan (N/mm2)

Dari hasil perhitungan gaya yang bekerja maka dapat ditentukan ukuran komponen press tool. Berdasarkan ukuran dan fungsi komponen tersebut maka dilanjutkan proses penggambaran dengan menyesuaian standard dan toleransi yang berlaku.

2.4 Perhitunga Waktu Produksi

Dalam proses pengerjaan komponen dari press tool ini dibutuhkan waktu pengerjaan teoritis. Adapun rumus yang digunakan pada perhitungan waktu pengerjaan ini adalah sebagai berikut :

1. Rumus pada mesin milling

Rumus yang digunakan pada proses mesin milling adalah sebagai berikut : 𝑇𝑚 = 𝐿 𝑆𝑟 𝑥 𝑛 𝑥 𝑧 ………...(Lit.3 hal:71) 𝑛 =𝑉𝑐 𝑥 1000 𝜋 𝑥 𝑑 ………...(Lit.3 hal:71) 𝐿 = 𝑙 + 𝑑 + 4 ………...(Lit.3 hal:75)

Dimana: Tm = Waktu pengerjaan (menit)

L = Panjang langkah kerja (mm)

l = Panjang benda kerja (mm)

s = Rata-rata pemakanan (mm/menit)

n = Putaran mesin (rpm)

Sr =Pergeseran cutter per-putara (mm/put) Z = jumlah gigi

Vc = Kecepatan potong (m/menit)

28

a = Kedalaman pemakanan (mm)

b = Lebar pemakanan (mm)

2. Rumus pada mesin bor

Rumus yang digunakan pada pengerjaan mesin bor adalah : 𝑇𝑚 = 𝐿 𝑆𝑟 𝑥 𝑛 𝑥 𝑧 ………(Lit.3 hal:83) 𝐿 = 𝑙 + 0,3 𝑥 𝑑 ………(Lit.3 hal:83) 𝑛 =𝑉𝑐 𝑥 1000 𝜋 𝑥 𝑑 ………....(Lit.3 hal:83) Dimana :

Tm = Waktu pengerjaan pengeboran (menit) L = Panjang total pengeboran (mm)

l = Panjang pengeboran (mm)

n = Kecepatan putaran mata bor (rpm) Sr = pemakanan setiapputaran (mm/put) Vc = Kecepatan potong (m/menit)

d = Diameter cutter bor (mm)

3. Rumus mesin las robot

Untuk pemotongan plat dengan menggunakan las robot, waktunya dapat dihitung dengan rumus :

𝑉 = 𝑆 𝑡

Dimana: V = kecepatan (mm/menit) S = Jarak potong (mm)

29 4. Rumus perhitungan biaya

a. Biaya Material

Berikut adalah rumus yang digunakan dalam perhitungan biaya material ini yaitu :

Berat Material : W = V x ρ ………(Lit.4 hal:1) Volume Balok : V = l x b x h …………...(Lit.4 hal:1) Volume Silinder : V = 𝜋 4 x d 2 _{x h …………...(Lit.4 hal:1)}

Untuk menghitung harga komponennya : Th = harga material per kg x W

Dimana: W = Berat material (Kg)

Ρ = Massa jenis material (Kg/m3) V = volume benda (mm3) d = diameter (mm) h = tinggi (mm) l = panjang (mm) b = lebar (mm) h = tinggi (mm) Th = Harga komponen (Rp)

30 b. Biaya Listrik

Untuk menentukan biaya listrik dapat digunakan rumus sebagai berikut:

B = Tm x Bl x P ……….(Lit.3 hal:84)

Dimana: B = Biaya Listrik (Rp) Tm = Waktu permesinan (jam)

Bl = Biaya pemakaian listrik = Rp.1800,-/Kwh P = Daya mesin (kW)

c. Biaya Sewa Mesin

Untuk biaya sewa mesin penulis mengambil harga sesuai dengan harga di lapangan. Dimana harga sewa telah tiap mesinnya ditetapkan oleh pemilik, yaitu Rp. 150.000,- per jam. d. Biaya Operator

Dalam menentukan upah operator harus sesuai dengan standar upah yang telah ditetapkan pemerintah daerah Sumatera Selatan tahun 2016.

e. Biaya produksi

Untuk biaya produksi press tool ini sendiri merupakan akumulasi dari biaya material, biaya listrik mesin, biaya sewa mesin, serta biaya operator.

f. Keuntungan

Dalam hal mengambil keuntungan, penulis mengambil keuntungan sebesar 20% dari biaya produksinya.

31 g. Harga jual

Harga jual dari press tool ini adalah akumulasi dari biaya produksi dan keuntungan. Sehingga dapat diketahui harga mesinnya.
