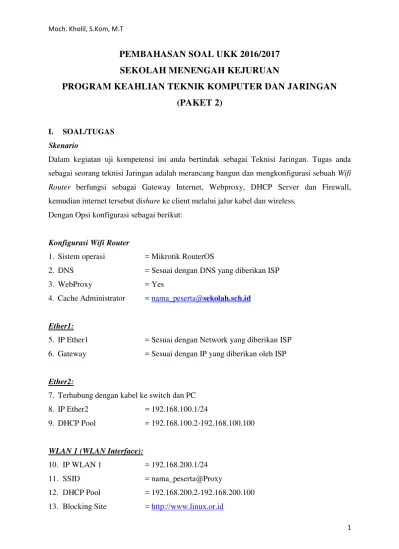

PEMBAHASAN SOAL UKK 2016/2017

SEKOLAH MENENGAH KEJURUAN

PROGRAM KEAHLIAN TEKNIK KOMPUTER DAN JARINGAN

(PAKET 2)

I. SOAL/TUGAS Skenario

Dalam kegiatan uji kompetensi ini anda bertindak sebagai Teknisi Jaringan. Tugas anda sebagai seorang teknisi Jaringan adalah merancang bangun dan mengkonfigurasi sebuah Wifi Router berfungsi sebagai Gateway Internet, Webproxy, DHCP Server dan Firewall, kemudian internet tersebut dishare ke client melalui jalur kabel dan wireless.

Dengan Opsi konfigurasi sebagai berikut:

Konfigurasi Wifi Router

1. Sistem operasi = Mikrotik RouterOS

2. DNS = Sesuai dengan DNS yang diberikan ISP 3. WebProxy = Yes

4. Cache Administrator = nama_peserta@sekolah.sch.id

Ether1:

5. IP Ether1 = Sesuai dengan Network yang diberikan ISP 6. Gateway = Sesuai dengan IP yang diberikan oleh ISP

Ether2:

7. Terhubung dengan kabel ke switch dan PC 8. IP Ether2 = 192.168.100.1/24

9. DHCP Pool = 192.168.100.2-192.168.100.100

WLAN 1 (WLAN Interface):

10. IP WLAN 1 = 192.168.200.1/24 11. SSID = nama_peserta@Proxy

(2)

2

14. Blocking File = .mp3, .mkv

15. Buat firewall yang memblokir akses internet melalui jalur wireless mulai pukul 19:00 (malam)– 07:00 (pagi).

Konfigurasi PC/Laptop Client (Yang tergubung Ether2 melalui Switch)

1. IP LAN = Dinamis

2. Sistem operasi = Windows / Linux

Konfigurasi PC/Laptop Client (Yang tergubung WLAN1 melalui wireless)

1. IP WLAN = Dinamis

2. Sistem operasi = Windows / Linux

Tugas Anda sebagai Teknisi Jaringan adalah :

Mengimplementasikan topologi jaringan di atas dengan ketentuan sebagai berikut :

1. Menerapkan prosedur kesehatan, keselamatan kerja dan keamanan kerja yang diperlukan

2. Melakukan pemasangan kabel UTP

3. Melakukan pemasangan non managable switch

4. Melakukan pemasangan dan konfigurasi jaringan lokal (LAN) 5. Melakukan pemasangan dan konfigurasi jaringan internet (WAN) 6. Melakukan pemasangan dan konfigurasi jaringan nirkabel (WLAN) 7. Melakukan instalasi dan konfigurasi Server/Router (WebProxy) 8. Melakukan instalasi dan konfigurasi DHCP Server

9. Melakukan konfigurasi Firewall pada router 10. Melakukan pengujian pada sistem.

Pengujian dari PC Client yang terhubung kabel :

a. IP DHCP Client b. Koneksi internet

Pengujian dari Laptop Client yang terhubung wireless:

a. Blocking Site b. Blocking File

c. Blocking akses internet pada waktu yang telah ditentukan

(3)

3 II. ALAT DAN BAHAN

Praktikum Uji Kompetensi Keahlian SMK 2016/207 membutuhkan beberapa alat dan bahan di antaranya:

No. Alat/Bahan Gambar

1. Koneksi Internet

2. Mikrotik / Routerboard HAP Lite2 (RB941-2

nD

-TC)

3. Laptop Acer Aspire 4750

4. Kabel UTP Cat5e

5. Konektor RJ-45

(4)

4

1. Desain topologi jaringan sesuai dengan soal Uji Kompetensi Keahlian pada kertas kosong, serta petakan penggunaan IP Address beserta rule/ketentuan pada setiap perangkat.

2. Lakukan cramping kabel sesuai kebutuhan dalam topologi. 3. Pasang semua perangkat yang tersedia sesuai dengan topologi.

(5)

5

6. Setelah berhasil login dengan winbox, selanjutnya klik Remove Configuration untuk menghapus semua konfigurasi default dari mikrotik dan memulai dari awal.

(6)

6

(7)

7

8. Langkah selanjutnya memberikan alamat gateway internet di mikrotik dengan cara klik

(8)

8

9. Langkah selanjutnya memberikan alamat DNS internet di mikrotik dengan cara klik IP->DNS. Tambahkan DNS Address pada kolom Servers, dan checklist pada Allow Remote Request.

10. Langkah berikutnya mengaktifkan DHCP Server dengan cara klik IP-DHCP Server. Selanjutnya klik [DHCP Setup], pilih DHCP Server interface dan klik Next.

(9)

9

(10)

10

Tentukan DHCP Pool yang diberikan kemudian klik Next.

(11)

11

Tentukan Lease Time DHCP Server (default).

(12)

12

12. Langkah berikutnya mengkonfigurasi interface WLAN dengan cara klik Wireless

kemudian double klik di intercacenya. Lakukan konfigurasi sebagai berikut: Mode: ap bridge

Frequency: 2412 (channel 1) SSID: MochKholil@Proxy

(13)

(14)

(15)

(16)

16

14. Langkah berikutnya adalah memasang NAT agar IP Internet dapat dimanfaatkan bersama pada jaringan lokal. Langkah yang dilakukan adalah klik IP->Firewall, klik Tab

NAT, klik tanda [+], tambahkan rule sebagai berikut:

Pada Tab General:

Chain: srcnat

Src. Address 192.168.100.0/24 atau juga bisa menggunakan 0.0.0.0/0 untuk semua jaringan

Pada Tab Action

(17)

17

(18)

18

16. Langkah berikutnya menambahkan NAT untuk jaringan Wireless. Untuk langkah-langkahnya sama dengan sebelumnya tetapi berbeda di rule pengisisan yang digunakan.

(19)

19

17. Tes koneksi jaringan menggunakan wireless dari laptop

(20)

(21)

21

19. Langkah berikutnya mengaktifkan Web Proxy dengan cara klik IP->Web Proxy.

(22)

22

20. Menambahkan web filtering dengan cara klik [+], kemudian isikan Dst. Host:

www.linux.or.id dan Action: deny.

(23)

23

22. Lankah berikutnya adalah menambahkan NTP Server agar waktu di Mikrotik menyesuaikan Time Zone di Internet dengan cara klik System->SNTP Client. Inputkan alamat NTP Server pada kolom Primary dan Secondary NTP Server.

(24)

24

23. Menambahkan Firewall Rule untuk kebijakan pengaturan mengaktifkan dan menonaktifkan internet. Langkah yang dilakukan dengan cara klik IP->Firewall. Klik [+] pada tab Filter Rules

Pada Tab General: Chain:srcnat, Src. Address: 192.168.200.0/24

(25)

25

(26)

(27)

27

26. Uji coba hasil konfigurasi.
