FAKULTAS TEKNIK
UNIVERSITAS NEGERI YOGYAKARTA
SILABUS GAMBAR TEKNIK
No. SIL/TSP/SPR 202/24 REVISI : 00 Tgl. 27 Mei 2010 Hal: 1 dari 4
Dibuat oleh :
Ikhwanuddin, MT
Dilarang memperbanyak sebagian atau seluruh isi dokumen tanpa ijin tertulis dari Fakultas Teknik Universitas Negeri Yogyakarta
Diperiksa oleh :
Agus Santoso, M.Pd. I. DESKRIPSI MATA KULIAH
Mata kuliah ini terdiri dari teori dan praktek yang mempelajari tentang:
Pengenalan peralatan gambar, menggambar garis, menggambar geometri, menggambar proyeksi, menggambar bukaan, menggambar piktorial (tiga dimensi), dan menggambar perspektif
II. KOMPETENSI YANG DIKEMBANGKAN
1. Mengetahui macam-macam peralatan gambar dan mampu menggunakannya secara benar 2. Mengetahui karakter dan pertemuan garis yang benar, serta mampu membuatnya dengan baik 3. Mampu menggunakan dasar-dasar menggambar geometri untuk membuat gambar geometri dasar 4. Mengetahui dan menerapkan 2 jenis teknik proyeksi
5. Mampu membuat gambar potongan dengan teknik proyeksi 6. Mampu membuat gambar bukaan
7. Mampu membuat gambar tiga dimensi dari suatu obyek dengan menggunakan teknik gambar piktorial: isometri, dimetri dan oblique
8. Mampu membuat gambar perspektif satu titik lenyap dari suatu obyek 9. Mampu membuat gambar perspektif dua titik lenyap dari suatu obyek
III. INDIKATOR PENCAPAIAN KOMPETENSI
A. Aspek kognitif.
1. Dapat menyebutkan macam-macam peralatan gambar dan mampu menggunakannya secara benar
2. Dapat menjelaskan karakter garis yang baik dan pertemuan garis yang benar 3. Dapat menjelaskan beragai macam teknik dasar menggambar geometri 4. Dapat menjelaskan teori konstruksi gambar proyeksi
5. Dapat menjelaskan prinsip potongan terhadap obyek 6. Dapat menjelaskan teori konstruksi gambar bukaan
7. Dapat menjelaskan karakter dan konstruksi gambar piktorial, yang meliputi: gambar isometri, dimetri dan oblique
8. Dapat menjelaskan teori konstruksi gambar perspektif satu titik lenyap 9. Dapat menjelaskan teori konstruksi gambar perspektif dua titik lenyap
10. Dapat menjelaskan makna notasi, simbol dan skala dalam dokumen gambar teknik
B. Aspek Psikomotor.
1. Dapat menggambar garis arsir horisontal, vertikal dan diagonal dengan baik
2. Dapat menggambar teknik gambar geometri dasar dan bentuk-bentuk geometri pilihan 3. Dapat menggambar obyek dengan teknik proyeksi, baik amerika maupun eropa 4. Dapat menggambar potongan obyek dengan teknik proyeksi
5. Dapat menggambar obyek tiga dimensi menggunakan teknik isometri, dimetri dan oblique 6. Dapat menggambar obyek tiga dimensi dengan teknik perspektif satu titik lenyap
7. Dapat menggambar obyek tiga dimensi dengan perspektif dua titik lenyap
MATA KULIAH
: GAMBAR TEKNIK
KODE MATA KULIAH
: SPR 202
SEMESTER
: GANJIL
PROGRAM STUDI
: 1. PEND.TEKNIK SIPIL DAN PERENCANAAN (S1)
2. TEKNIK SIPIL ( D3 )
FAKULTAS TEKNIK
UNIVERSITAS NEGERI YOGYAKARTA
SILABUS GAMBAR TEKNIK
No. SIL/TSP/SPR 202/24 REVISI : 00 Tgl. 27 Mei 2010 Hal: 2 dari 4
Dibuat oleh :
Ikhwanuddin, MT
Dilarang memperbanyak sebagian atau seluruh isi dokumen tanpa ijin tertulis dari Fakultas Teknik Universitas Negeri Yogyakarta
Diperiksa oleh :
Agus Santoso, M.Pd.
C. Aspek Afektif.
1. Memiliki sikap percaya terhadap kemampuan diri sendiri dan mandiri. 2. Memiliki rasa tanggung jawab terhadap tugas-tugas yang diberikan. 3. Memiliki sikap pro aktif untuk mencari tahu tentang sesuatu
4. Memiliki sikap untuk berprestasi
5. Mampu bekerja sama dengan orang lain didalam satu kelompok
6. Mampu mengatur waktu didalam upaya menyelesaikan tugas agar tepat waktu.
IV. SUMBER BACAAN
Martin, C. Leslie , 1996, Grafik Arsitektur, Jakarta, Erlangga. Ching, F., 1997, Grafik Arsitektur, Jakarta, Erlangga
Juhana,O.,Suratman, 2000, Menggambar Teknik Mesin, Bandung, Pustaka Grafika
V. PENILAIAN
Penilaian berdasarkan pada :
1. Partisipasi dan kehadiran kuliah/praktek. 2. Produktivitas.
3. Orijinalitas( keaslian) hasil 4. Continuous assesement 5. Ujian akhir semester
TABEL PENGUASAAN KOMPETENSI
No. Nilai Persyaratan yang harus dipenuhi
1 A minimal mahasiswa harus memiliki poin 86
2 A- minimal mahasiswa harus memiliki poin 80
3 B+ minimal mahasiswa harus memiliki poin 75
4 B minimal mahasiswa harus memiliki poin 71
5 B- minimal mahasiswa harus memiliki poin 66
6 C+ minimal mahasiswa harus memiliki poin 64
FAKULTAS TEKNIK
UNIVERSITAS NEGERI YOGYAKARTA
SILABUS GAMBAR TEKNIK
No. SIL/TSP/SPR 202/24 REVISI : 00 Tgl. 27 Mei 2010 Hal: 3 dari 4
Dibuat oleh :
Ikhwanuddin, MT
Dilarang memperbanyak sebagian atau seluruh isi dokumen tanpa ijin tertulis dari Fakultas Teknik Universitas Negeri Yogyakarta
Diperiksa oleh :
Agus Santoso, M.Pd.
SKEMA KERJA Minggu
ke- Kompetensi dasar Materi dasar
Strategi perkuliahan
Sumber/ referensi
1-2 Mengetahui teori tentang macam-macam peralatan teknik dengan benar
1. Ceramah 2. Demonstrasi 3. Tanya –jawab
3 Menguasai teori dan
praktek menggambar garis arsir horisontal, vertikal dan diagonal
1. Karakter garis yang baik menggunakan 1 set penggaris segitiga
1. Ceramah 2. Tanya jawab 3. Model
4-5 Menguasai teori teknik dasar menggambar geometri dan gambar geometri pilihan
Menguasai teori teknik gambar proyeksi
1. Teknik gambar proyeksi Eropa 2. Teknik proyeksi
Amerika
Menerapkan teori teknik gambar proyeksi pada gambar potongan
Teknik gambar proyeksi Amerika
Menerapkan teori teknik gambar proyeksi pada gambar potongan
Teknik gambar proyeksi Amerika
1. Ceramah 2. Tanya jawab 3. Model 4. Asistensi 9 Menerapkan teori teknik
gambar proyeksi pada gambar bukaan
Teori teknik bukaan (teknik rotasi, rebahan dan sumbu)
1. Ceramah 2. Tanya jawab 3. Model 4. Asistensi 10-11 Menerapkan teori teknik
menggambar 3 dimensi
Teori teknik gambar isometri, dimetri, oblique
1. Ceramah 2. Tanya jawab 3. Model 4. Asistensi 12-13 Menerapkan teori teknik
gambar perspektif
Teori teknik gambar perspektif 1 titik lenyap
FAKULTAS TEKNIK
UNIVERSITAS NEGERI YOGYAKARTA
SILABUS GAMBAR TEKNIK

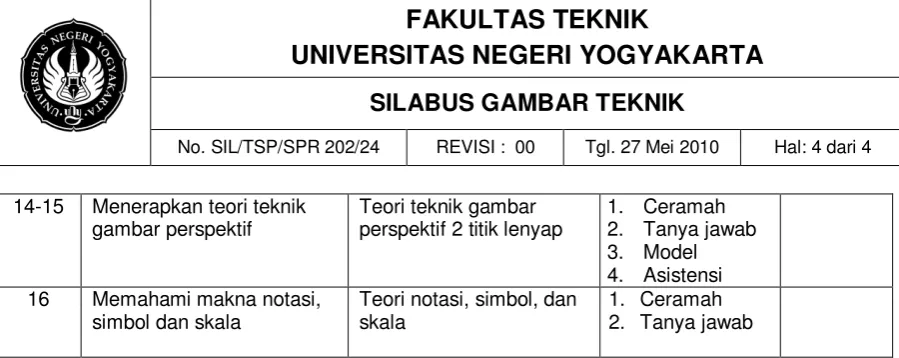

No. SIL/TSP/SPR 202/24 REVISI : 00 Tgl. 27 Mei 2010 Hal: 4 dari 4
Dibuat oleh :
Ikhwanuddin, MT
Dilarang memperbanyak sebagian atau seluruh isi dokumen tanpa ijin tertulis dari Fakultas Teknik Universitas Negeri Yogyakarta
Diperiksa oleh :
Agus Santoso, M.Pd. 14-15 Menerapkan teori teknik
gambar perspektif
Teori teknik gambar perspektif 2 titik lenyap
1. Ceramah 2. Tanya jawab 3. Model 4. Asistensi
16 Memahami makna notasi,
simbol dan skala
Teori notasi, simbol, dan skala
