PENGANTAR SURVEY DAN PEMETAAN 2

Oleh:

Akhmad Syaripudin

PENGANTAR SURVEY DAN

PEMETAAN 2

3

BAB 1.

PENGENALAN ALAT LEVELLING

A. Pengertian Waterpass

Waterpass (penyipat datar) adalah suatu alat ukur tanah yang dipergunakan untuk mengukur beda tinggi antara titik-titik saling berdekatan. Beda tinggi tersebut ditentukan dengan garis-garis visir (sumbu teropong) horizontal yang ditunjukan ke rambu-rambu ukur yang vertical.

Sedangkan pengukuran yang menggunakan alat ini disebut dengan Levelling atau Waterpassing. Pekerjaan ini dilakukan dalam rangka penentuan tinggi suatu titik yang akan ditentukan ketiggiannya berdasarkan suatu system referensi atau bidang acuan.

Sistem referensi atau acaun yang digunakan adalah tinggi muka air air laut rata-rata atau Mean sea Level (MSL) atau system referensi lain yang dipilih.Sistem referensi ini mempunyai arti sangat penting, terutama dalam bidang keairan, misalnya: Irigasi, Hidrologi, dan sebagainya. Namun demikian masih banyak pekerjaan-pekerjaan lain yang memerlukan system referinsi.

Untuk menentukan ketinggian suatu titik di permukaan bumi tidak selalu tidak selalu harus selalu mengukur beda tinggi dari muka laut (MSL), namun dapat dilakukan dengan titik-titik tetap yang sudah ada disekitar lokasi oengukuran. Titik-titik tersebut umumnya telah diketahui ketinggiannya maupun kordinatnya (X,Y,Z) yang disebut Banch Mark (BM). Banch mark merupakan suatu tanda yang jelas (mudah ditemukan) dan kokoh dipermukaan bumi yang berbentuk tugu atau patok beton sehingga terlindung dari faktor-faktor pengrusakan.

Manfaat penting lainnya dari pengukuran Levelling ini adalah untuk kepentingan proyek-proyek yang berhubungan dengan pekerjaan tanah (Earth Work) misalnya untuk menghitung volume galian dan timbunan. Untuk

4 itu dikenal adanya pengukuran sipat datar profil memanjang (Long section) dan sipat datar profil melintang (Cross section).

Dalam melakukan pengukuran sipat datar dikenal adanya tingkat-tingkat ketelitian sesuai dengan tujuan proyek yang bersangkutan. Hal ini dikarenakan pada setiap pengukuran akan selalu terdapat kesalah-kesalahan. Fungsi tingkat-tingkat ketelitan tersebut adalah batas toleransi kesalahan pengukuran yang diperbolehkkan. Untuk itu perlu diantisipasi kesalah tersebut agar di dapat suatu hasil pengukuran untuk memenuhi batasan toleransi yang telah ditetapkan.

5 Gambar.1.2. Tiga Sekrup ABC

Instrumen yang digunakan untuk pekerjaan levelling dapat dikelompokkan dalam empat kategori : tipe dumpy , tipe tilting , tipe automatic , dan tipe digital . Meskipun masing-masing agak berbeda dalam desain , semua memiliki dua komponen umum : ( 1 ) teleskop untuk menciptakan garis pandang dan memungkinkan pembacaan yang akan diambil pada rambu ukur dan ( 2 ) a sistem untuk mengarahkan garis pandang pada bidang horizontal . Tipe Dumpy dan tilting menggunakan tipe vial untuk mengarahkan garis pandang mereka , sementara tipe otomatis mempekerjakan kompensator otomatis . Tipe digital juga menggunakan kompensator otomatis , tetapi menggunakan batang bar -kode untuk pembacaan otomatis.Automatic digital adalah jenis yang paling umum digunakan saat ini , meskipun tipe tilting masih digunakan terutama pada proyek-proyek yang membutuhkan pekerjaan yang sangat tepat . Tipe digital dengan cepat mendapatkan hasil pengukuran .Ketiga jenis tipe dijelaskan dalam bagian dibawah . Tingkat Dumpy jarang digunakan saat ini , yang telah digantikan oleh jenis yang lebih baru lainnya .

Mereka dibahas dalam tingkat Lampiran A. Tangan , meskipun tidak umum digunakan untuk leveling diferensial, memiliki banyak kegunaan khusus di mana perbedaan ketinggian kasar jarak lebih pendek diperlukan . Mereka juga dibahas dalam bab ini .

Bagian Utama dari Pesawat Penyipat Datar TELESKOP

Instrumen leveling teleskop digunakan untuk menentukan garis pandang dan memperbesar pandangan lurus terhadap referensi , sehingga memungkinkan mendapatkan pembacaan yang akurat . Komponen teleskop dipasang di silinder tabung . Empat komponen utama adalah lensa objektif , lensa negatif , reticle, dan lensa mata . Dua bagian ini , lensa objektif dan okuler , bersifat eksternal untuk instrumen , dan hanya terdapat pada automatic level yang diperlihatkan pada Gambar 1.1

6 Gambar 1.3. Bagian-bagian umum dari pesawat sipat datar

Lensa obyektif .

Lensa obyektif ini terpasang di bagian depan badan dari pesawat sipat datar, memiliki sumbu optik cukup konsentris dengan sumbu tabung . Fungsi utamanya untuk mengumpulkan sinar cahaya yang masuk dan mengarahkan mereka fokus kearah lensa negatif.

Lensa negatif .

Lensa negatif terletak antara lensa obyektif dan reticle , dipasang dibagian tersebut sehingga sumbu optik berhimpit dengan lensa objektif . Fungsinya adalah untuk memfokuskan sinar cahaya yang melewati lensa objektif ke bidang reticle . Selama fokus , slide lensa negatif bolak-balik sepanjang sumbu tabung .

Reticle .

Reticle ini terdiri dari sepasang garis acuan tegak lurus (biasanya disebut garis bidik ) dipasang pada arah fokus utama sistem optik . Titik potong garis

7 bidik , bersama-sama dengan pusat optik dari sistem obyektif , membentuk apa yang disebut garis bidik , juga kadang-kadang disebut garis collimation . Garis bidik adalah garis-garis halus terukir di kaca bundar tipis . Pelat kaca di tempatkan dalam tabung silinder utama dengan dua pasang sekrup yang berlawanan , yang terletak di sudut kanan satu sama lain untuk memfasilitasi pengaturan garis bidik . Dua baris tambahan sejajar dan berjarak sama dari garis utama biasanya ditambahkan ke reticle untuk keperluan khusus seperti untuk tiga -kawat meratakan ( lihat Bagian 5.8 ) dan stadia ( lihat Bagian 5.4 ). Reticle dipasang dalam tabung teleskop utama dengan garis ditempatkan dalam orientasi horizontal-vertikal.

Lensa mata

Lensa mata adalah mikroskop (biasanya dengan perbesaran dari sekitar 25 sampai 45 tenaga) untuk melihat gambar. Fokus adalah fungsi penting yang akan dilakukan dalam menggunakan teleskop. Proses diatur oleh prinsip dasar lensa dinyatakan dalam rumus berikut:

……….(1)

di mana adalah jarak dari lensa untuk gambar pada pesawat reticle , jarak dari lensa ke objek, dan f lensa panjang fokus . Panjang fokus lensa apapun adalah fungsi dari jari-jari dari permukaan tanah bola lensa , dan dari indeks bias dari kaca yang dibuat . Ini adalah konstan untuk setiap tertentu tunggal atau majemuk lensa . Untuk fokus untuk setiap jarak yang berbeda-beda , harus diubah untuk mempertahankan persamaan Persamaan ( 4.12 ) . Fokus teleskop tingkat adalah proses dua tahap . Pertama lensa mata lensa harus fokus . Karena posisi reticle pada sisa-sisa tabung teleskop tetap , jarak antara itu dan lensa okuler harus disesuaikan agar sesuai dengan mata pengamat individu. Hal ini dilakukan dengan membawa bidik ke jelas fokus , yaitu , membuat mereka muncul sebagai hitam mungkin saat penampakan di langit atau jauh, benda berwarna terang . Setelah ini telah dicapai ,

8 pengaturan tidak perlu diubah untuk pengamat yang sama , terlepas dari panjang terlihat, kecuali seragam mata .

Tahap kedua berfokus terjadi setelah lensa mata telah disesuaikan. Objek pada jarak yang bervariasi dari teleskop dibawa ke fokus yang tajam pada bidang garis bidik dengan memutar kenop fokus . Ini bergerak negatif fokus lensa untuk mengubah dan menciptakan kesetaraan dalam Persamaan ( 4.12 ) untuk berbagai jarak . Setelah fokus , jika garis silang ditampilkan untuk perjalanan di atas objek terlihat ketika mata digeser sedikit ke arah manapun , paralaks exists.The lensa obyektif , lensa mata , atau keduanya harus memfokuskan kembali untuk menghilangkan efek ini jika pekerjaan yang akurat adalah harus dilakukan

Nivo

Pada waktu melakukan pengukuran dengan alat-alat ilmu ukur tanah, baik pengukuran mendatar maupun pengukuran tegak, haruslah sumbu kesatu tegak lurus dan sumbu kedua tegak lurus pada sumbu ke satu. Untuk mencapai keadaan dua sumbu itu, digunakan suatu alat yang dinamakan

Nivo. Menurt bentuknya Nivo dibagi dalam dua macam ;

1. Nivo Kotak

Yaitu terdiri atas kotak dari gelas yang dimasukkan dalam montur dari logam sedemikian, hingga bagian atas tidak tertutup. Kotak dari gelas itu diisi dengan eter atau alcohol dan diatas di bagian dalam tutup kotak diberi bentuk bidang lengkung dari bulatan dengan jari-jari yang besar. Bagian kecil kotak itu berisi zat cair, sehingga bagian dari atas kelihatan gelembung.

9 Gambar 1.4 Nivo Kotak

Nivo kotak berbentuk bulat ( lihat Gambar 4.12 ), bagian dalam permukaan bola diproduksi untuk radius tertentu. Seperti versi tabung, kecuali untuk gelembung udara, nivo bulat dipenuhi dengan cairan. Nivo ini tepat dengan lingkaran konsentris yang memiliki jarak 2 - mm. Poros sebenarnya pesawat bersinggungan dengan titik radius lingkaran konsentris. Ketika gelembung tersebut berpusat di lingkaran terkecil, sumbu harus horisontal. Selain penggunaannya untuk perataan pada tiliting level dan tingkat otomatis , nivo bulat juga digunakan pada instrumen total station, tribrachs, jalon, rambu prisma, dan banyak instrumen survei lainnya. Sensitivitas mereka jauh lebih rendah dibandingkan dengan nivo tabung umumnya di kisaran dari 2‟ sampai 2‟‟ untuk per bagian 2 - mm .

2. Nivo Tabung

Yakni terdiri atas tabung dari gelas yang berbentuk silinder, dengan bidang dalamnya yang diatas digosok, hingga mempunyai bentuk bidang bulatan dengan jari-jari yang besar. Di bagian atas luar tabung diperlengkapi dengan garis-garis yang berjarak 2 mm (garis-garis paris). Tanda bahwa garis arah nivo mendatar adalah bila kedua ujung gelembung letak di sebelah kiri dan di sebelah kanan titik nivo T dengan jarak yang sama. Apabila gelembung dalam keadaan lain, maka garis arah nivo tidak mendatar.

10 Gambar 1.5 Nivo tabung

Nivo tabung mempunyai beberapa bentuk konstruksi :

a. Nivo tabung dengan ruang pengatur di salah satu ujungnya. Ruang pengatur ini ditutup dari ruang nivo dengan pelat dari gelas yang berlubang. Fungsi ruang pengatur ini ialah untuk dapat mengatur panjang gelembung. Bila gelembung terlalu panjang, sehingga salah satu ujung tidak dapat ditentukan tempatnya pada skala, maka gelembung harus diperkecil dengan menungkan zat cair dari ruang pengatur ke ruang nivo dengan perantaraan lubang pelat gelas yang letak antara ruang nivo dan ruang pengatur.

b. Nivo reversi. Pada nivo reverse tidak hanya bidang dalam yang atas tetapi pula bidang dalam yang bawah digosok sebagai bidang bulatan dengan jari-jari yang besar. Demikian pula ada dua skala, di atas dan di bawah, sehingga nivo ini dapat di gunakan dala dua keadaan (bolak-balik). Pada nivo reverse didapat dua garis arah nivo yang harus saling sejajar.

c. Nivo tabung berkaki. Supaya nivo tabung dapat ditempatkan di atas suatu sumbu (garis) yang hanya keliatan kedu ujungnya, seperti pada sumbu kedua alat theodolit, karna di tengah sumbu itu ditempatkan teropong, maka nivo tabung pada kedua ujungnya di beri kaki dengan kaki mana nivo dapat ditempatkan di atas sumbu kedua itu.

d. Nivo tabung koinsidensi. Pada ala-alat ukur tanah modern digunakan nivo koinsidensi, pada nivo mana penentuan dari pada keadaan di tengah-tengah gelembung dilakukan dengan mengimpitkan kedua ujung dengan perantaraan suatu sistem prisma. Bila kedua ujung idak berimpit, maka gelembung nivo tidak letak di tengah-tengah. Gelembung nivo baru tepat di tengah-tengah, apabila kedua ujung gelembung dalam keadaan berimpit.

11 Nivo digunakan untuk mengarahkan berbagai instrumen survei yang berbeda sehubungan dengan arah gravitasi. Nivo tabung yang digunakan pada tilting level (dan juga pada dumpy level) untuk secara tepat mengorientasikan garis pandang horisontal sebelum membuat pembacaan jalon atau rambu. Nivo kotak juga digunakan pada tilting level , dan otomatis level untuk perataan cepat dan kasar dan selanjutnya diakhiri dengan tepat Prinsip-prinsip kedua jenis nivo sangat identik. Nivo tabung adalah tabung gelas yang diproduksi sehingga bagian dalam permukaan atasnya tepat dengan busur radius tertentu (lihat Gambar 4.10). Tabung ini disegel di kedua ujungnya, dan kecuali untuk gelembung udara kecil, itu diisi dengan cairan yang sensitif.

Gambar 1.6 Akurasi nivo tabung.

Gambar 1.7. Gambar kiri, Posisi yang benar pada nivo tabung, dan gambar kanan posisi yang salah karena deviasi dari gelembung.

Gambar 1.7 mengilustrasikan keakuratan tipe nivo tabung yang digunakan tepat pada alat. Sebuah prisma membagi citra gelembung dan membuat

12 kedua ujung terlihat secara bersamaan. Membawa dua ujung bersama untuk membentuk gelembung pusat. Pengaturan ini dilakukan untuk memungkinkan gelembung berpusat secara akurat.

TIPE ALAT UKUR SIPAT DATAR

Tipe alat ukur sipat datar dibedakan menjadi : 1. Dumpy level (tipe Kekar)

Pada tipe ini sumbu tegak menjadi satu dengan teropong. Semua bagian pada alat sipat datar tipe kekar adalah tetap. Nivo tabung berada di atas teropong, teropong hanya dapat digeser dengan sumbu kesatu sebagai sumbu putar.

13 Gambar.1.9. Bagian – bagian Waterpas Tipe Dumpy Level

Dimana :

1. Teropong 7. Tribach

2. Nivo Tabung 8. Trivet

3. Pengatur Nivo 9. Kiap (Levelling Head) 4. Pengatur Diafragma 10. Sumbu ke-1

5. Kunci Horisontal 11. Tombol Fokus 6. Skrup Kiap

2. Reversible Level (tipe wye)

Tipe ini teropongnya dapat diputar pada sumbu mekanis dan disangga oleh bagian tengah yang mempunyai sumbu tegak. Pada alat ini teropongnya dapat diputar pada sumbu mekanis dan disangga oleh bagian tengah yang mempunyai sumbu tegak. Di samping itu teropong dapat diungkit dengan skrup (no 13) sehingga garis bidik dapat mengarah ke atas, ke bawah, maupun mendatar. Sumbu mekanis, disamping sebagai sumbu puitar teropong merupakan garis penolong untuk membuat garis bidik sejajar dengan dua garis jurusan nivo reversi.

14 Gambar 1.10. Wye level

Gambar 1.11. bagian – bagian dari Wye level Dimana :

1. Teropong 9. Kiap

2. Nivo Reversi 10. Sumbu ke-1 3. Pengatur Nivo 11. Tombol Fokus 4. Pengatur Diafragma 12. Pegas

15 5. Skrup Pengunci Horisontal 13. Skrup Pengungkit Teropong 6. Skrup Kiap 14. Skrup pemutar Teropong

7. Tribach 15. Sumbu Mekanis

8. Trivet

3. Tilting Level (Tipe Jungkit)

Tilting level digunakan dihampir semua pekerjaan yang teliti. Bagian-bagian dari instrument ini dapat dilihat pada Gambar 1.12 , Perataan perkiraan cepat dicapai dengan perataan menggunakan nivo kotak dan tilting screw . Pada beberapa tilting level memungkinkan kepala akan miring dan cepat terkunci. Tingkat yang tepat dalam persiapan untuk pembacaan teleskop dilakukan dengan hati-hati saat gelembung terpusat . Hal ini dilakukan untuk masing-masing mata , setelah tertuju pada jalon, dengan memiringkan atau memutar teleskop sedikit di arah vertikal. Sebuah sekrup mikrometer di bawah lensa mata mengontrol gerakan ini. Fitur miring menghemat waktu dan meningkatkan akurasi, karena hanya satu sekrup perlu dimanipulasi untuk menjaga garis pandang horisontal teleskop saat berpaling pada sumbu vertikal . Gelembung teleskop dilihat melalui sistem prisma dari posisi normal pengamat dibelakang lensa mata . Sebuah prisma pengaturan membagi gambar gelembung menjadi dua bagian . Berpusat gelembung tersebut dilakukan dengan membuat gambar dari kedua ujung bertepatan , seperti pada Gambar 4.11 . Tingkat miring ditunjukkan pada Gambar 4.13 memiliki kepala leveling tiga sekrup , pembesaran , dan sensitivitas botol tingkat yang sama dengan 10”/2 mm

16 Gambar 1.12. bagian bagian utama dari tilting level.

4. Automatic Level

Automatic Level dari jenis yang digambarkan dalam Gambar 1.13 menggabungkan fitur self - leveling. Sebagian besar instrumen ini memiliki perataan pada tiga sekrup utama, yang digunakan agar gelembung tepat terpusat ditengah nivo kotak, Setelah gelembung pada nivo kotak terpusat , sebuah kompensator otomatis mengambil alih , tingkat garis pandang , dan tingkat penyimpanan. Prinsip operasi dari satu jenis kompensator otomatis yang digunakan dalam otomatis tingkat secara skematis diperlihatkan pada Gambar 1.15 .

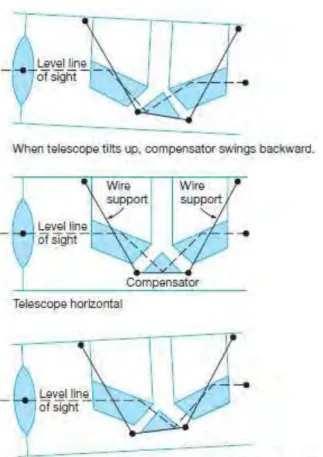

17 Sistem ini terdiri dari prisma diskors dari kabel untuk membuat pendulum . Panjang kawat , lokasi dukungan, dan sifat prisma yang sedemikian rupa sehingga hanya sinar horisontal yang mencapai persimpangan dari garis bidik . Dengan demikian , garis horizontal dari pandangan dicapai meskipun teleskop sendiri mungkin sedikit miring dari garis horisontal . Perangkat redaman mempersingkat waktu untuk pendulum dalam bergerak higga diam, sehingga operator tidak harus menunggu .Tingkat otomatis telah menjadi populer untuk penggunaan umum karena kemudahan dan kecepatan operasi mereka . Beberapa cukup tepat untuk orde kedua dan bahkan orde pertama bekerja jika mikrometer pelat sejajar terpasang ke teleskop depan sebagai aksesori , seperti dengan alat yang ditunjukkan pada Gambar 1.14 . ketika plat mikrometer miring , garis pandang adalah pengungsi sejajar dengan dirinya sendiri , dan desimal bagian batang dapat dibaca dengan transparan.

18 Dalam kondisi tertentu, perangkat redaman dari suatu kompensator tingkat otomatis dapat menempel. Untuk memeriksa, dengan instrumen diratakan dan terfokus, membaca batang diadakan pada titik stabil, ringan tekan instrumen, dan setelah itu bergetar, menentukan apakah bacaan yang sama diperoleh. Juga, beberapa kompensator unik masalah, seperti tegangan sisa di link yang fleksibel , dapat memperkenalkan sistematis kesalahan jika tidak diperbaiki oleh rutin pengamatan yang sesuai pada orde pertama kerja . Masalah lain adalah bahwa beberapa kompensator otomatis dipengaruhi oleh medan magnet, yang mengakibatkan kesalahan sistematis dalam pembacaan jalon atau rambu. Ukuran dari kesalahan yang azimuth - dependent, maksimum untuk jalur berjalan utara dan selatan, dan bisa melebihi 1 mm / km. Oleh karena itu, perhatian untuk kontrol high-order meratakan saja.

Pada tipe ini sumbu tegak dan teropong dihubungkan dengan engsel dan skrup pengungkit.Berbeda dengan tipe reversi, pada tipe ini teropong dapat diungkit dengan skrup pengungkit.

Dimana :

1. Teropong 8. Trivet

2. Nivo Tabung 9. Kiap

3. Pengatur Nivo 10. Sumbu ke-1 4. Pengatur Diafragma 11. Tombol Fokus 5. Skrup Pengunci Horisontal 12. Pegas

6. Skrup Kiap 13. Pengungkit teropong 7. Tribach

Tipe ini sama dengan tipe kekar, hanya di dalam teropongnya terdapat alat yang disebut kompensator untuk membuat agar garis bidik mendatar. Berbeda dengan 3 tipe sebelumnya, pada type otomatik ini tidak terdapat nivo tabung untuk mendatarkan garis bidik sebagai penggantinya di dalam

19 teropong dipasang alat yang dinamakan kompensator. Bila benang silang diafragma telah diatur dengan baik, sinar mendatar dan masuk melalui pusat objektif akan selalu jatuh depat di titik potong benang silang diafragma, walaupun teropong miring (sedikit). Dengan demikian, dengan dipasangnya kompensator antara lensa objektif dan diafragma garis bidik menjadi mendatar. Walaupun demikian type otomatik mempunyai kekurangan yaitu mudah dipengaruhi getaran, karena sebagai kompensatornya dipergunakan sistim pendulum.

5. Digital level

Jenis terbaru dari automatic level, tingkat digital elektronik, digambarkan dalam Gambar 1.16 (a). Hal ini diklasifikasikan dalam kategori otomatis karena menggunakan pendulum kompensator untuk tingkat itu sendiri, setelah operator menyelesaikan perataan kasar dengan gelembung terpusat. pada teleskop dan sumbu, instrumen bisa digunakan untuk mendapatkan pembacaan secara manual, seperti salah satu tingkat otomatis. Namun, instrumen ini dirancang untuk beroperasi dengan menggunakan pengolahan citra eletronik digital. Setelah meratakan instrumen, teleskop yang diputar menuju khusus rambu bar-code [Gambar 1.16 (b)] dan fokus. Pada saat menekan sebuah tombol, citra bar code di lapangan ditangkap teleskop dan diproses. Pengolahan ini terdiri dari komputer onboard dengan membandingkan gambar yang diambil ke seluruh pola rambu tersebut, yang disimpan dalam memory. Saat kecocokan ditemukan, yang memakan waktu sekitar 4 detik, pembacaan batang ditampilkan secara digital. Hal ini dapat dicatat secara manual atau secara otomatis disimpan dalam instrumen pengumpul data. Panjang jalon atau rambu muncul dalam bidang pandang teleskop adalah fungsi jarak dari jalon. Selanjutnya, sebagai bagian dari pengolahan citra, instrumen juga dapat secara otomatis menghitung panjang pandangan, fitur yang mudah digunakan untuk menyeimbangkan backsight dan ketepatan jarak (lihat Bagian 5.4).

20 Gambar… (a) Electronic digital level dan (b) rambu yang digunakannnya. Instrumen jangkauan maksimum sekitar 100 m, dan akurasi dalam pembacaan jalon atau rambu adalah ± 0.5 mm. Batang bar-kode dapat diperoleh dengan satuan Inggris atau metrik di sisi berlawanan bar code. Bagian sisi batang dapat digunakan oleh operator secara manual untuk membaca batang dalam situasi yang instrumen tidak bisa membaca dari bar code.

Tripod

Leveling instrumen, apakah miring, otomatis, atau digital, semua dipasang pada tripods.A tripod kokoh dalam kondisi yang baik sangat penting untuk mendapatkan hasil yang akurat. Beberapa jenis yang tersedia. Kaki terbuat dari kayu atau logam, mungkin sudah ditetapkan atau disesuaikan panjang, dan model padat atau split.All yang bersepatu dengan kerucut logam poin dan berengsel di bagian atas, di mana mereka terhubung ke kepala logam. sebuah adjustableleg tripod adalah menguntungkan untuk pembuatan di medan kasar atau di toko, namun jenisnya dengan kaki panjang tetap

21 mungkin sedikit lebih rigid.The Model split-kaki lebih ringan dibandingkan dengan jenis padat, tapi kurang kasar

HAND leveler

Tingkat tangan ( Gambar 1.17 ) adalah alat genggam yang digunakan pada pekerjaan presisi yang rendah atau untuk melakukan pemeriksaan cepat pada pekerjaan yang lebih tepat . Ini terdiri dari sebuah tabung kuningan dengan panjang sekitar 6 inci, memiliki tujuan yang kaca polos dan peep -sight lensa mata . Sebuah botol kecil dipasang di atas tingkat slot dalam tabung dilihat melalui lensa mata melalui prisma atau 45 ° sudut mirror. Sebuah garis horizontal meluas di pusat tabung . Prisma atau cermin menempati hanya satu setengah dari tabung , dan bagian lainnya adalah terbuka untuk memberikan pandangan yang jelas melalui lensa objektif . Dengan demikian batang menjadi terlihat dan gambar tercermin dari gelembung yang terlihat di samping satu sama lain dengan salib garis horizontal ditumpangkan . Instrumen ini dipakai di satu tangan dan perataan dilakukan dengan menaikkan atau menurunkan lensa obyektif sampai garis silang membagi dua gelembung . Instrumen ini sangat berharga dalam melakukan pemeriksaan lokasi yang diusulkan dengan cepat untuk perataan.

Gambar….. Hand level. PENGUJIAN DAN MENGATUR LEVELLER

22 kemungkinan pengaturannya akan menjadi sulit dari waktu ke waktu. Kebutuhan beberapa pengaturan agar dapat melihat objek selama digunakan, misalnya, Nivo tabung pada tilting level. Orang lain mungkin tidak begitu jelas, dan oleh karena itu penting bahwa instrumen diperiksa secara berkala untuk menentukan kelayakan instrument. Jika tes menunjukkan kondisi yang harus disesuaikan, tergantung pada instrumen tertentu, dan pengetahuan dan pengalaman operator, beberapa atau semua pengaturan dapat dilakukan secara langsung di lapangan. Namun, jika bagian-bagian yang memerlukan pengaturan tidak mudah diakses, atau jika operator tidak berpengalaman dalam membuat pengaturan, yang terbaik adalah untuk mengirim instrumen ke tempat kalibrasi untuk pengaturan oleh teknisi yang memenuhi syarat.

Persyaratan untuk Pengujian dan Menyesuaikan Instrumen Sebelum pengujian dan pengaturan instrumen , perawatan harus dilakukan untuk memastikan bahwa setiap baik atau tidaknya pengaturan sebenarnya disebabkan oleh kondisi instrumen dan bukan oleh kekurangan tes . Untuk menguji dan mengatur instrument peraatan dilapangan, beberapa aturan ini harus diikuti :

1. Pilih medan yang memungkinkan setup penuh di daerah yang memungkinkan mendapatkan pemandangan yang luas, sedikitnya 200 ft harus dibuat dalam arah yang berlawanan .

2 . Lakukan pengaturan ketika kondisi cuaca dalam keadaan baik, sebaiknya pada hari berawan bebas dari gelombang panas . Tidak terlihat garis harus melewati alternatif matahari dan bayangan , atau diarahkan ke matahari . 3 . Tempatkan instrumen di tempat teduh , atau dilindungi dari sinar matahari langsung.

4 . Pastikan kaki tripod menancap kuat dan instrumen yang mengacaukan ke tripod tegas . Sebarkan kaki tripod dengan baik sehingga posisi plat tripod mendekati datar . Tekan kaki tripod ke dalam tanah dengan kuat. Standar metode dan urutan yang ditentukan harus diikuti dalam menyetel atau

23 mengatur instrumen survei . Melonggarkan atau mengencangkan mur pengaturan dengan tepat dan sekrup dengan alat khusus dan pin mencapai posisi yang benar. pemeriksaan terakhir dari semua pengaturan harus dilakukan untuk memastikan bahwa semua telah selesai dengan benar .

Penyesuaian Parallax

Pengaturan paralaks ini sangat penting, dan harus diingat sama sekali kali ketika menggunakan alat leveling, tetapi terutama selama pengujian dan proses pengaturan. Pengaturan dilakukan dengan hati-hati untuk fokus lensa obyektif dan lensa mata sehingga garis silang yang ditampilkan jelas, dan agar garis bidik tidak muncul untuk bergerak terhadap objek latar belakang ketika mata digeser sedikit dalam posisi saat melihat melalui mata.

Pengujian dan pengaturan Nivo

Untuk instrumen leveling yang menggunakan nivo tabung, sumbu nuvo harus tegak lurus terhadap sumbu vertikal dari instrumen (sumbu tentang yang instrumen berputar di azimuth). Kemudian setelah gelembung ini terpusat, instrumen dapat diubah untuk sumbu vertikal pada setiap azimuth dan gelembung akan tetap berpusat. Berpusat gelembung dan bergulir teleskop 180 ° sekitar sumbu vertikal dapat dengan cepat memeriksa kondisi ini. Jarak gelembung bergerak dari posisi sentral dua kali kesalahan. Untuk memperbaiki ketidakmampuan menyesuaikan diri apapun, putar kacang penggulung di salah satu ujung botol tingkat untuk memindahkan gelembung setengah jalan kembali ke posisi terpusat. Tingkat instrumen menggunakan meratakan sekrup. Ulangi tes sampai gelembung tetap berpusat pada lengkap revolusi teleskop.

24 Meskipun praktik yang baik untuk selalu melihat objek di tengah salib, jika hal ini tidak dilakukan dan crosshair horisontal tidak benar-benar horisontal ketika instrumen diratakan, kesalahan akan terjadi. Untuk menguji kondisi ini, sight tajam titik didefinisikan dengan salah satu ujung crosshair horisontal. Hidupkan teleskop perlahan-lahan pada sumbu vertikal sehingga bergerak crosshair di seluruh titik. Jika crosshair tidak tetap pada titik untuk panjang penuh, itu adalah keluar dari pengaturan. Untuk memperbaiki ketidakmampuan menyesuaikan diri apapun, kendurkan keempat baut penggulung memegang reticle. Putar reticle dalam tabung teleskop sampai rambut horisontal tetap pada titik sebagai teleskop dihidupkan. Sekrup maka harus hati-hati diperketat posisi akhir mereka.

Pengujian dan Mengatur Garis Bidik

Untuk tingkat miring , dijelaskan pada Bagian 4.9 , ketika gelembung vial tingkat berpusat , garis pandang harus horisontal . Dengan kata lain, untuk jenis instrumen berada dalam pengaturan yang sempurna , sumbu dari botol level dan garis pandang harus sejajar . Jika mereka tidak , kesalahan collimation ada. setelah meratakan kasar dengan memusatkan gelembung melingkar , kompensator otomatis harus menetapkan garis horizontal terlihat jika berada dalam pengaturan yang tepat . Jika tidak , kompensator adalah keluar dari pengaturan , dan lagi kesalahan collimation ada. Kesalahan collimation tidak akan menyebabkan kesalahan dalam diferensial meratakan selama backsight dan kejelian jarak yang seimbang . Namun, akan menyebabkan kesalahan ketika backsights dan foresights tidak seimbang , yang kadang-kadang terjadi pada leveling diferensial, dan tidak dapat dihindari dalam profil meratakan (lihat Bagian 5.9 ) , dan mengintai konstruksi ( lihat Bab 23 ) . Salah satu metode pengujian tingkat kesalahan collimation adalah untuk mengintai empat poin spasi sama , masing-masing sekitar 100 ft tanah terpisah pada sekitar tingkat sebagai ditunjukkan pada Gambar 4.19

25 Tingkat ini kemudian mendirikan pada titik 1 , diratakan , dan pembacaan batang di A , B dan pada diambil . Selanjutnya instrumen tersebut akan dipindahkan ke titik 2 dan releveled . Bacaan di A , B dan di kemudian diambil . Seperti diilustrasikan dalam gambar , berasumsi bahwa kesalahan collimation ada dalam pembacaan batang dari dua pendek pemandangan . Kemudian kesalahan yang disebabkan oleh sumber ini akan dalam pemandangan lagi karena panjangnya adalah dua kali lipat dari ones.Whether pendek atau tidak ada kesalahan collimation , perbedaan antara pembacaan batang pada 1 harus sama dengan perbedaan dari kedua bacaan di 2.

Membaca dikoreksi untuk batang tingkat pada titik A sedangkan instrumen masih Setup pada titik 2 harus Jika pengaturan diperlukan , itu dilakukan oleh melonggarkan bagian atas ( atau bawah ) sekrup memegang reticle , dan mengencangkan bagian bawah ( atau atas ) sekrup untuk memindahkan rambut horisontal atas atau ke bawah sampai diperlukan membaca diperoleh pada batang pada A. Hal ini akan mengubah orientasi garis sight . Beberapa percobaan mungkin diperlukan untuk mencapai pengaturan yang tepat . Jika reticle adalah tidak dapat diakses , atau operator yang tidak memenuhi syarat , maka instrumen harus dilayani oleh teknisi yang memenuhi syarat . Sebagaimana dibahas dalam Bagian 19.13 , dianjurkan bahwa instrumen tingkat diuji sebelum proses pengamatan saat melakukan diferensial tepat leveling.A koreksi untuk kesalahan dalam garis pandang ini kemudian diterapkan pada semua bidang pengamatan dengan menggunakan jarak penglihatan diperoleh dengan membaca kabel stadia . Kesalahan dalam garis pandang yang dinyatakan dalam per satuan jarak pandang . Misalnya, kesalahan collimation C adalah unitless dan dinyatakan sebagai 0,00005 ft / ft atau 0,00005 m / m . Menggunakan jarak penglihatan yang diperoleh dalam proses meratakan kesalahan ini dapat secara matematis eliminated.However , untuk pekerjaan meratakan paling umum , kesalahan ini dihilangkan dengan hanya menjaga plus minus dan jarak penglihatan kira-kira sama antara tolok ukur .

26

BAB 2.

METODE PENGUKURAN POSISI VERTIKAL

PENDAHULUAN

Pada Bab sebelumnya telah dibahas teori dasar leveling, secara singkat menggambarkan yang berbeda prosedur yang digunakan dalam menentukan ketinggian, dan menunjukkan contoh dari sebagian besar jenis meratakan equipment.This bab berkonsentrasi pada diferensial meratakan dan membahas penanganan peralatan, berlari dan menyesuaikan loop meratakan sederhana, dan melakukan beberapa survei proyek untuk memperoleh data untuk lapangan dan kantor digunakan. Beberapa variasi khusus leveling diferensial, berguna atau diperlukan dalam situasi tertentu, disajikan. Profil leveling, untuk menentukan konfigurasi dari permukaan tanah bersama beberapa garis referensi yang ditetapkan, dijelaskan dalam Bagian 5.9. akhirnya, kesalahan dalam leveling dibahas. Prosedur leveling untuk konstruksi dan lainnya survei, bersama dengan orang-orang yang lebih

27 tinggi untuk membentuk vertikal nasional kontrol jaringan, akan dibahas dalam bab-bab selanjutnya.

MEMBAWA DAN PENGATURAN UP SEBUAH LEVEL

Cara paling aman untuk mengangkut alat meratakan dalam kendaraan adalah untuk meninggalkannya di kontainer. Kasus ini tertutup dengan baik hanya pada saat instrumen tersebut diatur dengan benar dalam tingkat supports.A empuk harus dihapus dari wadah dengan mengangkat dari dasar, tidak dengan memegang kepala telescope.The harus kacau pas pada tripod. Jika kepala terlalu longgar, instrumen yang tidak stabil, jika terlalu ketat, mungkin "Membeku." Setelah instrumen yang dikeluarkan dari wadah, wadah harus sekali lagi ditutup untuk mencegah kotoran dan kelembaban masuk itu. Kaki tripod harus diperketat dengan benar. Jika masing-masing kaki jatuh perlahan nya beratnya sendiri setelah ditempatkan dalam posisi horizontal, itu disesuaikan dengan benar. Menjepit mereka terlalu erat strain piring dan sekrup. Jika kaki yang longgar, setup tidak stabil menghasilkan. Kecuali untuk beberapa instrumen yang menggunakan pengaturan bola - dan - socket , semua tingkatan modern menggunakan kepala leveling tiga sekrup untuk meratakan kasar awal . catatan bahwa masing-masing tingkat digambarkan dalam Bab 4 ( lihat Gambar 4.9 , 4.13 , 4.14 , dan 4.16 ) memiliki jenis pengaturan . Dalam meratakan kepala tiga sekrup , teleskop ini diputar sampai lebih dari dua sekrup sebagai arah AB dari Gambar 5.1 . menggunakan ibu jari dan jari pertama dari setiap tangan untuk menyesuaikan secara simultan sekrup berlawanan sekitar Pusat gelembung Prosedur ini diulangi dengan teleskop diputar 90 ° sehingga sudah berakhir C , sisa tunggal screw.Time yang terbuang dengan memusatkan gelembung tepatnya pada percobaan pertama , karena dapat terlempar selama lintas leveling . Bekerja dengan sekrup yang sama berturut-turut sekitar tiga kali harus menyelesaikan pekerjaan . Sebuah aturan sederhana namun berguna dalam berpusat gelembung , diilustrasikan pada Gambar 5.1 , adalah : A gelembung mengikuti ibu jari kiri saat memutar screws.A gelembung

28 melingkar berpusat dengan bergantian memutar satu sekrup dan kemudian yang lain two.The teleskop tidak perlu diputar selama proses tersebut. Hal ini umumnya tidak perlu untuk mengatur tingkat atas setiap point.Therefore tertentu itu dapat dimaafkan untuk memiliki pelat dasar buruk dari tingkat sebelum menggunakan meratakan sekrup . Pada setup sidehill , menempatkan satu kaki di sisi menanjak dan dua di kemiringan menurun memudahkan masalah. Pada lereng sangat curam , beberapa operator instrumen memilih dua kaki menanjak dan menurun satu untuk stability.The paling nyaman tinggi setup adalah salah satu yang memungkinkan pengamat untuk melihat melalui teleskop tanpa membungkuk atau peregangan . Operator instrumen berpengalaman menjalankan tingkat atas atau bawah lereng bukit yang curam akan cenderung menemukan , setelah menyelesaikan proses leveling , bahwa teleskop adalah terlalu rendah untuk penampakan titik balik atas atau patokan . Untuk menghindari hal ini , tangan tingkat dapat digunakan untuk memeriksa ketinggian yang tepat dari setup sebelum meratakan instrumen tepat . Sebagai alternatif lain , instrumen dapat dengan cepat mengatur tanpa mencoba untuk tingkat itu dengan hati-hati . Kemudian batang yang terlihat memastikan gelembung agak kembali dari pusat . Jika terlihat untuk penempatan ini , itu jelas juga akan terlihat pada saat instrumen tersebut diratakan .

29 Pengukuran batang Tegak Lurus

Sebuah batang tingkat harus dipegang tegak pada monumen benar atau titik balik untuk memberikan pembacaan yang benar. Pada Gambar 5.2, titik A berada di bawah garis pandang oleh jarak vertikal AB. Jika batang dimiringkan ke posisi AD, pembacaan keliru AE diperoleh. Hal ini dapat dilihat bahwa pembacaan terkecil yang mungkin, AB, adalah benar satu dan dijamin hanya ketika batang adalah tegak lurus. Tingkat batang dari jenis yang ditunjukkan pada Gambar 5.3 memastikan cepat dan tepat rod plumbing. Its L-bentuk dirancang agar sesuai dengan wajah belakang dan sisi batang, sedangkan gelembung sasaran banteng berpusat untuk plumb batang di kedua arah. Namun, jika tongkat tingkat tidak tersedia, salah satu dari prosedur berikut ini dapat digunakan untuk plumb batang.

30 Gambar… Nivo kotak

Melambaikan batang adalah salah satu prosedur yang dapat digunakan untuk memastikan bahwa batang adalah plumb ketika membaca diambil. Proses ini terdiri dari perlahan memiringkan bagian atas batang, pertama mungkin satu atau dua kaki terhadap instrumen dan kemudian hanya sedikit menjauh dari itu. Pengamat menyaksikan pembacaan meningkat dan menurun secara bergantian, dan kemudian memilih nilai minimum, yang benar. Pemula cenderung untuk mengayunkan batang terlalu cepat dan melalui terlalu lama busur. Kesalahan kecil dapat diperkenalkan dalam proses jika bawah batang sedang beristirahat di surface.A datar bulat-top monumen, paku baja, atau tepi tipis membuat patokan baik atau titik

perantara untuk meratakan.

Pada hari masih batang dapat menyelami dengan membiarkannya menyeimbangkan berat sendiri sementara ringan didukung oleh ujung jari. Seorang pengamat akan memastikan batang adalah plumb dalam arah lateral dengan memeriksa kebetulan dengan kawat vertikal dan sinyal untuk pengaturan apapun yang diperlukan. Rodperson dapat menghemat waktu dengan penampakan sepanjang sisi batang untuk baris itu dengan tiang telepon, pohon, atau sisi bangunan. Pipa sepanjang garis menuju instrumen ini lebih sulit, tapi memegang batang terhadap jari kaki, perut, dan hidung

31 akan membawanya dekat dengan plumb a posisi. Sebuah bob plumb ditangguhkan samping batang juga dapat digunakan, dan dalam hal ini Prosedur batang disesuaikan dalam posisi sampai tepi sejajar dengan string. DIFERENSIAL LEVELING

Gambar 5.4 mengilustrasikan prosedur diikuti dalam meratakan diferensial. Dalam gambar,ketinggian baru BM Oak adalah ditentukan oleh berasal sirkuit meratakan at didirikan BM Mil. Dalam menjalankan sirkuit ini, bacaan pertama, plus penglihatan, adalah diambil pada patokan yang ditetapkan. Dari itu, HI dapat dihitung dengan menggunakan Persamaan (4.4). Kemudian pemandangan dikurangi diambil pada titik menengah pertama (disebut titik balik, dan diberi label TP1 pada gambar), dan oleh Persamaan (4.5) elevasi diperoleh. Proses mengambil ditambah pemandangan, diikuti dengan pemandangan dikurangi, adalah berulang-ulang sampai sirkuit selesai.

Seperti ditunjukkan dalam contoh Gambar dibawah empat setup instrumen yang diperlukan untuk menyelesaikan setengah dari sirkuit (rute dari BM Mil ke BM Oak).

32 Pengaturan alat

Dua buah syarat yang perlu di jawab dalam masalah kolimasi pada alat level ini adalah. Sumbu tegak benar benar tegak apabila gelembung nivo sudah di tengah –tengahnya, dan garis bidik harus sejajar dengn garis nivo yang benar tersebut.

 Sumbu tegak

1. Letakan sumbu teropong sejajar dengan dua buah sekrup penyetel, dan ketengahkan gelembung nivo dengan menggunakan kedua sekrup tersebut. Andaikan keslahan tersebut = e

2. Putarlah teropong 90º derajat, atau sumbu teropong berada diats sekrup penyetel ketiga, dan aturlah ketiga gelembung nivo tersebut dengan hanya menggunakan sekrup ketiga.

3. ulangi kedua langkah diatas sehingganivo tetap berada di tengah.

4. pada kedudukan pertama kesalaahn yang terdapat adalah = e, namun pada kedudukan kedua, dimana teropong diputar sebesar 180º derajat, maka kemiringan sumbu yang terjadi adalah sebesar 2e. Besaran 2e tersebut dapat dilihat dengan menggesernya gelembung nivo, misalnya sebesar n.

5. Kembalikan gelembung nivo kearh tengah dengan satu sekrup penyetel yang bersangkutan, yaitu sebesar n/2 bagian skala.

6. kembalikan gelembung nivo ke tengah, dengan menyetel sekrup tabungnivo, yaitu sebesar n/2 bagian skala sisinnya.

7. ulangi pekerjaan tersebut sehingga nivo berada di tengah tengah tabung nivo

Penyetelan Instrument Sifat Datar

a. Penyetelan instrumen sipat-datar wye

Pada instrumen sipat datar wye, adapun langkah-langkah penyetelan alat antara lain:

 Penyetelan agar baris kolimasi sejajar dengan garis-garis rangka teleskop : Membidikkan pada kertas putih yang dipasang sejauh 50 m

33 dengan teleskop di atas penyangga berbentuk Y dan di pusat benang silang pada kertas putih sebagai titik a. Kemudian memutar teleskop 180° mengitari sumbu teleskop dan membidik lagi kertas putih tersebut. Apabila pusat benang silang tidak berhimpit dengan titik a di atas, titik tersebut ditandai sebagai b dan disetel agar titik pusat benang silang jatuh tepat pada c titik tengah antara a dan b.

Penyetelan agar garis kolimasi sejajar dengan sumbu nivo tabung dari teleskop:

 Menempatkan gelembung pada nivo tabung di tengah-tengah dengan sekrup sekrup penyetel. Apabila gelembung bergerak ketika teleskop diputar kira-kira 30° pada sumbunya, maka dibuat dalam keadaan tidak bergerak dengan sekrup penyetel gelembung lateral.

 Mengangkat teleskop dari penyangga berbentuk Y dan menempatkan kembali dalam arah lainnya untuk memastikan apakah gelembung bergeser. Apabila masih juga bergeser, geserkan setengah penggeserannya ke belakang dengan sekruip penyetel gelembung vertikal dan setengah pergeseran ke belakang lainnya dengan sekrup-sekrup penyetel yang tersedia.

Penyetelan agar garis kolimasi tegak lurus sumbu vertikal :

 Setelah melakukan penyetelan-penyetelan pada (a) dan (b) di atas, maka diperlukan pengaturan selanjutnya, yaitu : Menempatkan gelembung di tengah-tengah dengan sekrup penyetel dan memutar teleskop 180° mengelilingi sumbu vertikal untuk mengecek pergeseran gelembung.

b. Penyetelan instrumen sipat-datar tabung

 Penyetelan agar sumbu nivo tegak lurus sumbu vertikal.

 Menempatkan gelembung ditengah-tengah dengan sekrup-sekrup penyetel dan putar teleskop 180° mengelilingi sumbu vertikal untuk mengecek apakah gelembung bergeser atau tidak.

34  Apabila gelembung bergeser, maka dengan sekrup penyetel, gelembung ditempatkan pada setengah pergeseran ke belakang dan setengah pergeseran ke belakang lainnya dengan sekrup-sekrup penyetel lainnya.  Penyetelan agar garis kolimasi sejajar dengan sumbu-nivo (pengatur

patok)

 Menempatkan patok pada titiki A dan B satu dengan yang lainnya sejauh beberapa puluh sampai 100 meter, kemudian mengukur jarak Horizontalnya secara tepat dan akhirnya memasang lagi patok di C.  Menempatkan instrumen sifat-datar di titik C dan membaca graduasi a1

dan d1 pada rambu yang dipegang pada titik a dan B , maka ( a1 – b1 ) adalah Perbedaan tinggi titik A dan B tersebut.

 Kemudian memindah –tempatkan instrumen sifat-datar tersebut pada titik D sejauh 5 m dibelakang titik A atau titik B da selanjutnya membaca graduasi a2 dan b2 pada rambu yang dipegang pada titik A dan titik B.  Apabila ( a1 – b1 ) = ( a2 - b2 ) maka penyetelan tidak diperlukan lagi. Akan

tetapi apabila ( a1 – b1 ) = ( a2 - b2 ), maka diperlukan penyetelan benang silang sedemikin rupa sehingga dapat dilihat graduasi ( a2 + X ) pada garis kolimasi instrumen sifat-datar yang telah ditempatkan pada titik d tersebut. Adapun X = ((D + d)/d)e, di mana e = (b2 - b1) - (a2 – a1)

c. Penyetelan instrumen sipat-datar ungkit.

Penyetelan hubungan antara nivo bundar dengan sumbu vertikal.  Memasang skrup pengungkit pada posisi sentral dari perpindahan

menyeluruh.

 Menempatkan gelembung pada posisi ditengah-tengah dengan skrup-skrup penyipat-datar.

 _{Memutar teleskop 180o mengelilingi sumbu vertikal untuk mengecek} masalah.

 Memutar teleskop 90o mengelilingi sumbu vertikal untuk mengecek apakah gelembung masih bergeser.

35  Metode patok dapat digunakan sebagai halnya pada penyetelan

instrumen sifat-datar tabung.

 Meskipun benang silang digeser untuk menyetel instrumen sifat-datar tabung, akan tetapi sekrup pengungkit harus disetel sedemikin rupa agar graduasi ( a + x ) pada rambu A dapat dibaca.

d. Penyetelan instrumen sipat-datar otomatis

Apabila sumbu vertikalnya dalam posisi dengan kemiringan yang terlalu besar, instrumen sifat-datar seperti ini tidak dapat berfungsi dengan baik dan ketelitiannya pun akan menurun, karenanya penyetelan niveau bundarnya haruslah sesempurna mungkin. Adapun caranya, yaitu:

 _{Mengadakan penyetelan-penyetelan yang seperti sudah diuraikan pada} penyetelan sifat-datar ungkit, point a.

 Menyetel garis kolimasi seperti yang sudah diuraikan pada metode patok.

36

Penentuan Beda Tinggi Antar Dua Titik

Penentuan beda tinggi antara dua titik dapat dilakukan dengan tiga cara, yaitu ditinjau dari kedudukan atau penempatan alat ukur penyipat datar. Tiga cara ini dapat dipergunakan sesuai dengan kondisi di lapangan dan hasil pengukuran yang ingin diperoleh.

 Cara pertama, alat ukur berada di antara kedua titik.

Pada cara ini alat ukur ditempatkan antara titik A dan B, sedangkan masing-masing titik tersebut ditempatkan rambu ukur yang vertikal. Jarak dari alat ukur terhadap masing-masing rambu diusahakan berimbang atau ± sama. Sedangkan letak alat ukur tidaklah harus pada garis lurus yang menghubungkan titik A dan B. Cara ini merupakan dasar dalam pengukuran sipat datar memanjang

37

Gambar 2.6. Pengukuran beda tinggi di antara titik dengan alat penyipat datar

Dengan cara ini aturlah kedudukan alat agar memenuhi syarat melakukan pengukuran, kemudian arahkan garis ke rambu A sebagai bacaan belakang

(b) dan ke rambu B sebagai bacaan muka (m). Dalam hal ini selalu diingat,

bahwa angka pembacaan pada rambu merupakan jarak yang dibatasi antara alas rambu terhadap garis bidik maka dapat dimengerti bahwa beda tinggi antara titik A dan B yaitu sebesar t = b – m.

 Cara kedua, alat ukur berada di luar kedua titik

Cara yang kedua ini merupakan cara yang dapat dilakukan bilamana pengukuran beda tinggi antara kedua titik tidak memungkinkan dilakukan dengan cara yang pertama, disebabkan oleh kondisi di lapangan atau hasil pengukuran yang hendak dicapai. Pada cara ini alat ukur ditempatkan disebelah kiri atau kanan pada salah satu titik. Jadi alat tidak berada diantara kedua titik A dan B melainkan di luar garis A dan B melainkan di luar garis A dan B. Sedangkan pembacaan kedua rambu sama dengan cara yang pertama, hingga diperoleh beda tinggi antara kedua titik A dan B. Penentuan tinggi dengan cara ini umum dilakukan pada pengukuran sipat datar profil.

38

Gambar 2.7. Pengukuran Beda Tinggi di luar Titik dengan Alat Penyipat Datar

 _{Cara ketiga, alat ukur berada di atas salah satu dari kedua titik.}

Pada cara ini, alat ukur ditempatkan di atas salah satu titik dari kedua titik yang diukur. Harus dipahami bahwa, penempatan alat di atas titik terlebih dahulu diketahui titik tersebut, sehingga kedudukan sumbu ke satu alat ukur segaris dengan titik tengah patok (Center). Dalam hal ini untuk menempatkan alat tepat di atas patok menggunakan alat tambahan yaitu

unting-unting. Penggunaan cara yang ketiga ini umum dilakukan pada

penyipat datar luas dan Stake out.

Gambar 2.8. Pengukuran Beda Tinggi di atas Titik dengan Alat Penyipat Datar

Seperti terlihat pada Gambar 2.8 tinggi a adalah Tinggi Garis Bidik yang diukur dengan rambu dari atas patok B terhadap titik tengah teropong. Untuk

39 memperoleh beda tinggi antara titik A dan B maka, arahkan teropong ke rambu lainnya yaitu rambu A dengan angka bacaan rambu sebesar b. Dengan demikian, beda tinggi titik A terhadap titik B adalah t = b – a.

Dari ketiga cara pengukuran beda tinggi di antara dua titik tersebut, sesuai dengan urutannya cara yang pertama merupakan cara yang paling teliti. Hal ini disebabkan alat berada diantara kedua rambu sehingga dapat saling memperkecil kesalahan yang disebabkan oleh tidak sejajarnya garis bidik dan garis nivo pada saat pengaturan kedudukan alat.

Cara kedua dan cara ketiga sering kali dipahami sebagai cara Tinggi

Garis Bidik dan selanjutnya disingkat TGB. Dengan TGB sebagai garis

acuan, maka dengan cepat dapat ditentukan ketinggian atau elevasi titik-titik di lapangan. Bila dicermati lebih mendalam cara kedua lebih teliti dibandingkan dengan cara ketiga, karena kasarnya prediksi terhadap titik tengah teropong menggunakan rambu.

Yang harus dipahami pada pengukuran beda tinggi antara dua titik ini ialah, beda tinggi selalu diperoleh dari bacaan rambu belakan dan bacaan

rambu muka. Ditentukannya nama belakang dan muka pada rambu terkait

dengan nama patok serta arah jalur pengukuran yang direncanakan. Bila t bernilai positif (+), maka titik muka lebih tinggi dari pada titik belakang, sedangkan sebaliknya bila t bernilai negatif (-), maka titik muka lebih rendah dari pada titik belakang.

Pengukuran Sipat Datar Memanjang

Seperti yang telah dijelaskan pada tiga cara pengukuran beda tinggi di atas, pengukuran sipat datar memanjang merupakan aplikasi dari salah satu cara tersebut, yaitu pengukuran beda tinggi di antara dua titik. Bila kedua titik A dan B tersebut letaknya berjauhan sehingga pembacaan rambu tidak terlihat dengan jelas dan menjadi kurang teliti, atau disebabkan kondisi

40 permukaan tanah yang mengakibatkan garis bidik titik memotong rambu karena rambu berada diatas atau dibawah alat.

Untuk mengatasi permasalahan tersebut, seperti terlihat pada Gambar 2.12 maka jarak antara titik A dan titik B dibagi menjadi jarak-jarak yang kecil, sehingga pengukuran dapat dilakukan dengan mudah dan baik. Adapun hal-hal yang harus diperhatikan pada pelaksanaan pengukuran diantaranya yaitu;

- Pengukuran beda tinggi dalam 1 slag yaitu, pengukuran beda tinggi di antara dua posisi rambu belakang (b) dan rambu muka (m)

- Pembagian jarak antara posisi berdirinya alat ukur dengan masing-masing rambu yaitu maksimal 60 meter, dan usahakan pembagian jarak tersebut berimbang atau ± sama

- Dalam pengukuran, posisi alat tidak perlu segaris dengan kedua rambu ukur

- Dalam pengukuran sipat dasar memanjang, satu kali jalur pengukuran yang terdiri dari beberapa jumlah slag disebut 1 seksi (trayek) atau dari BM (Band Mark) ke BM

- Pengukuran 1 seksi harus memiliki jumlah slag yang genap agar tidak terjadi kesalahan dan mudah dalam pemberian koreksi

- Semua angka-angka pembacaan rambu harus dicatat dengan jelas ke dalam tabel pengukuran sehingga menjadi buku ukur. Dengan demikian harus disiapkan terlebih dahulu tabel pengukuran sipat datar memanjang - Buatlah sketsa jalur pengukuran sipat memanjang dengan jelas dan

mudah dimengerti

Adapun tahapan pengukuran yang harus dilakukan dengan cara ini adalah sebagai berikut; Tentukan jalur pengukuran dan letak titik-titik yang aka diukur. Buatlah jarak antar titik dibawah jarak maksimum antara alat dengan masing-masing rambu. Letakan rambu pada titik A sebagai rambu belakang dan letakan pula rambu pada titik 1 yang telah ditentukan sedemikian rupa sebelumnya sebagai rambu muka. Atur posisi alat P1 di

41 antara kedua rambu tersebut sehingga jarak antara alat dan rambu ± sama. Bidikan teropong ke arah rambu belakang dan bacalah skala rambu terhadap nilai Benang Tengah, Benang Atas dan Benang Bawah dengan garis diafragma. Catatlah hasil pembacaan rambu pada tabel pengukuran. Selanjutnya bidik teropong ke rambu muka dan baca serta catatlah pula skala rambu tersebut.

Setelah pengukuran rambu belakang dan muka pada posisi alat P1 terpenuhi, maka alat dapat dipindahkan ke posisi P2, dan harus diingat bahwa sebelum alat di letakan pada P2 rambu yang ada pada titik A dipindahkan ke titik 2 menjadi rambu muka, sedangkan rambu di titik 1 di putar perlahan mengarah ke P2 menjadi rambu belakang di titik 1. kemudian bidik teropong ke 1 sebagai rambu belakang, baca dan catat skala rambu selanjutnya bidik dan arahkan teropong ke titik 2 sebagai bacaan rambu muka. Demikian berjalannya pengukuran hingga pada posisi terakhir saat berdiri dalam hal ini P6.

Pengukuran Sipat Datar Profil

Dengan data ukuran jarak dan perbedaan tinggi titik-titik diatas permukaan tanah dapat ditentukan irisan tegak dilapangan yang dinamakan

profil atau biasa pula disebut penampang. Pada pekerjaan-pekerjaan

rekayasa seperti perencanaan jalan raya, jalan kereta api, saluran irigasi, lapangan udara dll, sangat dibutuhkan bentuk profil atau tampang pada arah tertentu untuk perencanaan kemiringan sumbu proyek, maupun hitungan volume galian atau timbunan tanah dan lain-lain.

Pengukuran profil umumnya dibedakan atas profil memanjang searah dengan sumbu proyek dan profil melintang dengan arah memotong tegak lurus sumbu proyek pada interval jarak yang tertentu. (Basuki, S. 2006)

Prinsip pengukuran profil dilapangan adalah menggunakan cara TGB untuk mengukur ketinggian titik-titik pada jalur pengukuran dilapangan.

42 Sekilas bila dilihat cara pengukuran profil memanjang hampir sama dengan pengukuran sipat datar memanjang akan tetapi terdapat perbedaan dari maksud dan pola dilapangan. Dengan cara TGB khususnya cara kedua

pada prinsip pengukuran beda tinggi antara kedua titik, alat berada diluar

jalur sumbu proyek maka hal yang harus diperhatikan pada saat pengukuran adalah:

1. Harus memiliki titik ikat atau BM dilapangan, dengan interval jarak antar titik yang umumnya dijumpai adalah 10, 15, 25, 50, 100 meter.

2. Harus tersedia tabel pengukuran dan sketsa pengukuran.

3. Dalam pengukuran cara TGB terdapat bacaan belakang, bacaan tengah dan bacaan muka, mengingat alat berada diluar garis sumbu proyek sehingga pada posisi satu kali alat berdiri banyak titik yang dapat diukur. 4. Rambu ditempatkan diatas patok sedangkan tinggi masing-masing patok

harus diukur dari permukaan tanah.

Sebagai contoh pengukuran profil memanjang seperti terlihat pada gambar 2.13 berikut, terdapat satu titik ikat (BM) dan 10 titik detail. Angka bacaan rambu belakang pada BM merupakan nilai TGB untuk kedudukan alat P1, sedangkan angka bacaan rambu belakang pada titik 5 merupakan nilai TGB alat P2.

Titik 1, 2, 3, 4 merupakan bacaan tengah alat P1 dan titik 6, 7, 8, 9 bacaan tengah alat P2. Titik 5 merupakan titik simpul kedudukan alat P1 dan P2, sehingga terdapat bacaan belakang dan bacaan muka pada titik tersebut.

43 Gambar 2.13. Pengukuran Profil Memanjang

2.7.2. Profil Melintang

Arah profil melintang di setiap stasiun umumnya diambil tegak lurus terhadap sumbu proyek, sebagai dasar ketinggian di setiap profil adalah titik-titik stasiun yang telah diukur dari profil memanjang. Lebar profil tergantung dari kebutuhan dan tujuan proyek, namun pada umumnya batas lebar profil melintang ke kiri dan kanan dari garis sumbu proyek adalah 50 m – 100 m.

(Basuki, S. 2006)

Pada daerah yang relatif datar, satu profil melintang mungkin dengan satu kali kedudukan alat. Namun pada daerah yang mempunyai topografi curam atau bergelombang tidak cukup dengan sekali berdiri alat, mungkin dua kali atau lebih.

Di atas gambar profil inilah digambarkan tampang atau irisan dari rencana proyek dan luasan yang terjadi antara permukaan tanah asli dengan tampang proyek merupakan luas tampang galian atau timbunan yang diperlukan atau dibuang. Dengan mengkombinasikan antara tampang memanjang dan melintang maka volume dari tubuh tanah yang ditimbun atau digali dapat dihitung.

Adapun cara pengukuran profil melintang dapat dilakukan dengan cara yang sama dengan profil memanjang, akan tetapi jarak antara titik-titik

44 detail dilapangan lebih pendek dan disesuaikan dengan maksud pengukuran tersebut.

Cara lainnya adalah dengan alat berada di atas titik perpotongan sumbu proyek. Perbedaan dengan cara profil memanjang adalah tiap alat berdiri pada suatu patok harus diukur ketinggiannya dari atas patok dan ketinggian patok diukur dari permukaan tanah. Keuntungan cara ini yaitu;  Irisan tanah akan tergambar dengan jelas

 Tegak lurus garis sumbu proyek sehingga dapat digambar secara planimetris

Gambar 2.14. Pengukuran Profil Melintang 2.8. Pengukuran Sipat Datar Luas

Pengukuran sipat datar luas adalah merupakan suatu cara yang dilakukan untuk mendapatkan relief permukaan tanah pada wilayah yang cukup luas. Gambaran lekukkan permukaan tanah tersebut dibutuhkan untuk merencanakan pondasi bangunan, pekerjaan pertanian dan perkebunan. Untuk menggambarkan lekukan permukaan tanah digunakan garis garis tinggi. Garis tinggi tersebut terbentuk dari titik-titik yang memiliki ketinggian sama.

Untuk dapat melukiskan garis-garis tinggi dengan teliti pada suatu wilayah, maka haruslah diketahui sebanyak mungkin ketinggian titik titik pada seluruh wilayah yang di ukur tersebut.

Agar pengukuran dapat berjalan dengan mudah, cepat dan teliti maka perlu di lakukan pengamatan di lapangan guna penentuaan cara pengukuran dan letak kedudukan alat. Prinsip pengukuran yang di gunakan pada pengukuran sipat datar luas ini adalah cara tinggi garis bidik (TGB) adapun cara pengukuran yang bisa dilakukan adalah sebagai berikut:

 Cara polar / radial, jika keadaan wilayah yang diukur merupakan pemukiman sehingga jangkawan pengamatan menjadi terbatas.

 Cara grid, jika keadaan wilayah yang di ukur tersebut terbuka atau kosong yaitu membagi wilayah tersebut dalam kotak-kotak sehingga letak titik-titik teratur.

45 Ketelitian Pengukuran Sipat Datar

Untuk menentukan baik buruknya pengukuran menyipat datar, sehingga pengukuran harus diulang / tidak, maka akan ditentukan batas harga kesalahan terbesar yang masih dapat diterima.

Bila pengukuran dilakukan pulang pergi, maka selisih hasil pengukuran pulang pergi tidak boleh lebih besar dari pada:

k1 = ± (2,0 √ Skm) mm untuk pengukuran tingkat pertama (First Order Levelling)

k2 = ± (3,0 √Skm) mm untuk pengukuran tingkat kedua (Second Order Levelling)

k3 = ± (4,0 √Skm) mm untuk pengukuran tingkat ketiga (Third Order Levelling) Untuk pengukuran menyipat datar yang diikat oleh dua titik yang telah diketahui tingginya sebagai titik-titik ujung pengukuran, maka beda tinggi yang didapat dari tinggi titik-titik ujung tertentu itu tidak boleh mempunyai selisih lebih besar dari pada:

k1 = ± (2,0 ± 2,0 √ Skm) mm untuk pengukuran tingkat pertama k2 = ± (2,0 ± 3,0 √Skm) mm untuk pengukuran tingkat kedua k3 = ± (2,0 ± 6,0 √Skm) mm untuk pengukuran tingkat ketiga

Pada rumus-rumus Skm berarti jarak pengukuran yang dinyatakan dalam kilometer.

Sipat Datar Tertutup

Sipat datar memanjang tertutup yaitu suatu pengukuran sipat datar yang titik awal dan titik akhir sama /berimpit.

46 Agar didapat hasil yang teliti maka perlu adanya koreksi, dengan asumsi bahwa beda tinggi pergi sama dengan beda tinggi pulang.

C = k / (n-1) C = Koreksi k = kesalahan n = banyaknya titik

(n-1) = banyak slag (beda tinggi) Metode Pulang Pergi

Pada saat pembacaan rambu, digunakan metode pulang pergi, yaitu setelah mengukur beda tinggi AB, maka, rambu A dipindahkan ke titik C untuk mengukur beda tinggi BC sehingga akan kita dapatkan beda tinggi BC. Setelah itu, rambu B dipindahkan ke titik D sehingga akan di dapat beda tinggi CD. Hal ini dilakukan untuk mengurangi kesalahan pembacaan rambu yang diakibatkan skala nol pada rambu yang dikeluarkan oleh pabrik tidak berada pada skala nol sebenarnya. Untuk mengoreksi data beda tinggi yang didapat, digunakan rumus:8√d; dimana d = jarak titik (km) setelah semua data terkoreksi, maka beda tinggi antara dua titik dapat diketahui dengan rata-rata beda tinggi antara ulang dan tinggi. ∆h = ∆H pergi – ∆H pulang / 2

Pengertian Slag, Seksi dan Sirkuit

 1 slag adalah satu kali alat berdiri untuk mengukur rambu muka dan rambu belakang.

47  _{1-2 km yang}1 seksi adalah suatu jalur pengukuran sepanjang

terbagi dalam slag yang genap dan diukur pulang pergi dalam waktu 1 hari.

 1 kring / sirkuit adalah suatu pengukuran sipat datar yang sifatnya tertutup sehingga titik awal dan titik akhirnya adalah sama.

BAB 3. PENGENALAN ALAT PENGUKURAN

HORISONTAL

Theodolit adalah salah satu alat ukur tanah yang digunakan untuk menentukan tinggi tanah dengan sudut mendatar dan sudut tegak. Berbeda dengan waterpass yang hanya memiliki sudut mendatar saja. Di dalam theodolit sudut yang dapat di baca bisa sampai pada satuan sekon (detik). Theodolite merupakan alat yang paling canggih di antara peralatan yang digunakan dalam survei. Pada dasarnya alat ini berupa sebuah teleskop yang ditempatkan pada suatu dasar berbentuk membulat (piringan) yang dapat diputar-putar mengelilingi sumbu vertikal, sehingga memungkinkan sudut horisontal untuk dibaca. Teleskop tersebut juga dipasang pada piringan kedua dan dapat diputarputar mengelilingi sumbu horisontal, sehingga memungkinkan sudut vertikal untuk dibaca. Kedua sudut tersebut dapat dibaca dengan tingkat ketelitian sangat tinggi (Farrington 1997).

Survei dengan menggunakan theodolite dilakukan bila situs yang akan dipetakan luas dan atau cukup sulit untuk diukur, dan terutama bila situs tersebut memiliki relief atau perbedaan ketinggian yang besar. Dengan menggunakan alat ini, keseluruhan kenampakan atau gejala akan dapat dipetakan dengan cepat dan efisien (Farrington 1997)

Instrumen pertama lebih seperti alat survey theodolit benar adalah kemungkinan yang dibangun oleh Joshua Habermel (de: Erasmus Habermehl) di Jerman pada 1576, lengkap dengan kompas dan tripod.

48 Awal altazimuth instrumen yang terdiri dari dasar lulus dengan penuh lingkaran di sayap vertikal dan sudut pengukuran perangkat yang paling sering setengah lingkaran. Alidade pada sebuah dasar yang digunakan untuk melihat obyek untuk pengukuran sudut horisontal, dan yang kedua alidade telah terpasang pada vertikal setengah lingkaran. Nanti satu instrumen telah alidade pada vertikal setengah lingkaran dan setengah lingkaran keseluruhan telah terpasang sehingga dapat digunakan untuk menunjukkan sudut horisontal secara langsung. Pada akhirnya, sederhana, buka-mata alidade diganti dengan pengamatan teleskop. Ini pertama kali dilakukan oleh Jonathan Sisson pada 1725. Alat survey theodolite yang menjadi modern, akurat dalam instrumen 1787 dengan diperkenalkannya Jesse Ramsden alat survey theodolite besar yang terkenal, yang dia buat menggunakan mesin pemisah sangat akurat dari desain sendiri.

Di dalam pekerjaan – pekerjaan yang berhubungan dengan ukur tanah, theodolit sering digunakan dalam bentuk pengukuran polygon, pemetaan situasi, maupun pengamatan matahari. Theodolit juga bisa berubah fungsinya menjadi seperti Pesawat Penyipat Datar bila sudut verticalnya dibuat 90º. Dengan adanya teropong pada theodolit, maka theodolit dapat dibidikkan kesegala arah. Di dalam pekerjaan bangunan gedung, theodolit sering digunakan untuk menentukan sudut siku-siku pada perencanaan / pekerjaan pondasi, theodolit juga dapat digunakan untuk mengukur ketinggian suatu bangunan bertingkat.

Sifat-Sifat Teodolit

Sifat-sifat teodolit memiliki penampilan umum yang berbeda jika dibandingkan dengan transit Amerika ( ringkas, ringan dan ramping). Terdapat beberapa ciri mengenai instrument teodolit ini, diantaranya yang penting adalah sebagai-berikut.

49 1. Teropongnya pendek, mempunyai benang silang yang digoreskan pada kaca dan dilengkapi dengan kolimator untuk pengarahan kasar. 2. Lingkaran horizontal dan vertical dibuat dari kaca dengan garis-garis

pembagian skala dan angka goresan dipermukaannya.

3. Lingkaran vertikal, kebanyakan theodolite diberi petunjuk seksama terhadap arah gaya tarik bumi dengan satu dari dua cara (a) Dengan sebuah pemampas otomatik , (b) Dengan nivo kolimasi atau nivo lingkaran vertikal, biasanya jenis ujung gelembung berimpit dengan system pembacaan lingkaran vertikal. Keduanya menyebabkan adanya bidang acuan yang lebih teliti untuk pengukuran sudut vertical daripada nivo piringan yang dipakai pada transit.

4. Sistem-sistem pembacaan lingkaran pada dasarnya terdiri atas mikroskop dengan optika di dalam instrument. Sebuah okuler pembacaan biasanya ada didekat okuler teropong atau ditempatkan di salah satu penopang. Beberapa instrument memiliki micrometer optis untuk pembacaan pecahan interval lingkaran, sedangkan lainnya bersifat baca “langsung”. Pada kebanyakan teodolit, ada sebuah cermin ditempatkan pada satu penopang yang dapat diatur untuk memantulkan sinar ke dalam instrument dan menerangi lingkaran untuk pemakaian siang hari. System pembacaan lingkaran dapat dilengkapi dengan system penerangan memakai batere untuk pekerjaan malam hari dan di bawah tanah. Beberapa teodlit yang lebih baru juga memakai system penerangan memakai batere pengganti cermin untuk pekerjaan siang hari.

5. Putaran mengeliling sumbu I terjadi dalam tabung baja atau pada bola-bantalan poros (precisions ball bearings) seksama.

6. Bidang sekrup penyetel, terdiri atas tiga sekrup atau roda sisir.

7. Dasar atau kerangka bawah theodolite, sering dirancang agar instrument dapat saling ditukar dengan alat-alat tambahannya tanpa menganggu pemusatan pada titik pengukuran.

50 8. Pemusat optis, terpasang ke dalam dasar atau alidade kebanyakan teodalit, menggantikan bandul unting-unting dan menyebabkan pemusatan dapat dilakukan dengan ketelitian tinggi.

9. Kotak pembawa untuk theodolite terbuat dari baja, logam campuran, atau plastik berat. Kotak pembawa biasanya ringkas, kedap air, dan dapat dikunci.

Alat-alat ukur jarak dapat bersifat permanen dan terpadu dari theodolite Takimeter. Misalnya adalah teodolit yang mengukur jarak lereng secara otomatik merubahnya menjadi komponen-komponen harizontal dan vertikal. Beberapa teodolit mempunyai alat EDM terpasang tetap yang memungkinkan pengukuran jarak lereng, sudut-sudut horizontal dan vertikal dengan sekali pemasangan alat.

Berbagai alat tambahan meningkatkan kemampuan theodolite, sehingga dapat digunakan secara khusus misalnya pengamatan astronomis.

Kaki tiganya jenis kerangka lebar. Beberapa di antaranya dari logam dan mempunyai alat untuk mendatarkan secara kasar bagian atasnya dan pemusatan mekanik sehingga tak perlu bandul unting-unting pada pemusatan optis tetapi pada praktikum kali ini kita memakai bandul unting-unting untuk pemusatan optis.

Bagian – bagian dari Teodolit

Secara umum, konstruksi theodolit terbagi atas dua bagian : 1. Bagian atas, terdiri dari :

• Teropong / Teleskope • Nivo tabung

• Sekrup Okuler dan Objektif • Sekrup Gerak Vertikal • Sekrup gerak horizontal

• Teropong bacaan sudut vertical dan horizontal • Nivo kotak

51 • Sekrup pengunci teropong

• Sekrup pengunci sudut vertical • Sekrup pengatur menit dan detik

• Sekrup pengatur sudut horizontal dan vertikal 2. Bagian Bawah terdiri dari :

• Statif / Trifoot

• Tiga sekrup penyetel nivo kotak • Unting – unting

• Sekrup repetisi

52 Gambar 3.1. Konstruksi Teodolit

Bagian-bagian dari pesawat theodolit ini dapat dilihat pada Gambar 2. Keterangan dan fungsi bagian-bagian Theodolit (EDT).

o Garis Bidik kasar / vizier (Vizier / alat bidik), Untuk membidik objek secara kasar, yaitu untuk membidik objek agar bayangan objek masuk dalam teropong.
