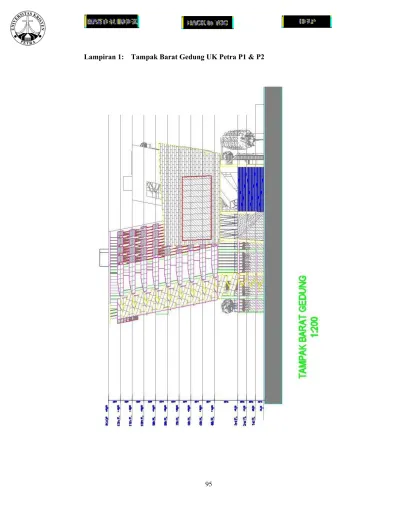

Lampiran 1: Tampak Barat Gedung UK Petra P1 & P2

(1)

Lampiran 1: Tampak Barat Gedung UK Petra P1 & P2

(2)

(3)

Lampiran 3: Tampak Selatan Gedung UK Petra P1 & P2

(4)

(5)

Lampiran 5: Tampak Gedung UK Petra Lantai 4 (P1 & P2)

(6)

(7)

Lampiran 7: Tampak Gedung UK Petra Lantai 4 (P2)

(8)

(9)

(10)

(11)

Lampiran 11: Tampak Gedung UK Petra Lantai 6 (P1 & P2)

(12)

(13)

(14)

(15)

(16)

2012)

No.Alterative MaterialBata Merah + Clear GlassBata Ringan + Clear GlassBata Ringan + Low‐E GlassB‐Panel + Clear GlassB‐Panel + Low‐E Glass 1Yearly Loads70,266 Wh/m256,117 Wh/m250,386 Wh/m243,922 Wh/m241,539 Wh/m2 2GAINS: Fabric36.30%36.10%35.70%35.70%35.60% Sol‐air45.40%45.60%45.20%45.70%45.90% Solar5.80%5.90%5.80%5.90%5.90% Ventilation8.30%8.20%8.30%8.40%8.30% Internal4.20%4.10%4.80%4.20%4.20% Inter‐Zonal0.20%0.20%0.20%0.10%0.10%

(17)

Lampiran 17: Konfigurasi dan Hasil Analisa Awal pada penelitian Hybrid:

Penghawaan dan Pencahayaan

Lantai

Jumlah Lampu

TL- D36W Setelah Optimasi

x 36 Watt

Waktu Operasional

( 8 Jam x 216 hari

kerja)

Total Luas Lantai 4,5, dan

6 (m2)

Jumlah Kebutuhan

Energi dalam 1 Tahun (Wh/m2)

Total Kebutuhan

Energi per tahun (Wh/m2) Lantai 4 118 4248 1728

6503.26

1128,75

4151,50 Lantai 5 170 6120 1728 1626,16

Lantai 6 146 5256 1728 1396,59

Jenis Penelitian Analisa Hybrid TOTAL

Alternatif Material

Bata Ringan +

Clear Glass Lampu TL-D36W

75.410,50 Wh/m2 Waktu Operasi

AC 08:00 - 18:00 08:00 - 18:00 Yearly Loads 71.259 Wh/m2 4.151, 50 Wh/m2

(18)

09:00 - 17:00

Alternatif Material Bata Ringan + Clear Glass

Lampu TL- D36W

65.637,50 Wh/m2 Waktu Operasi AC 09:00 - 17:00 08:00 - 18:00

Suhu AC Mulai

Beroperasi 27 ^oC -

Yearly Loads 61.486 Wh/m2 4.151, 50 Wh/m2

(19)

Lampiran 19a : Penghitungan Optimasi Hybrid Usulan 2: 27^oC→ 28^oC

Hasil Program Comfort Air Temperature 28^oC dengan Kecepatan Udara = 0.25 m/s

Hasil:

• Tidak Nyaman (Above ISO)

• Kurang pergerakkan udara

(20)

Lampiran 19b : Penghitungan Optimasi Hybrid Usulan 2: 27 C→ 28 C

Hasil:

• Nyaman (In ISO)

• Kurang pergerakkan udara

(21)

Lampiran 19c : Penghitungan Optimasi Hybrid Usulan 2: 27^oC→ 28^oC

Hasil:

• Nyaman (In ISO)

• Pergerakkan udara memenuhi standar

(Kecepatan angin 0.75 m/s masih dalam batas kenyamanan kecepatan angin dalam ruangan)

(22)

Usulan 2: 27^oC→ 28^oC

Alternatif Material Bata Ringan +

Clear Glass Lampu TL-D36W

Suhu AC Mulai

Yearly Loads 53.709 Wh/m2 4.151, 50 Wh/m2

(23)

Lampiran 21 : Hasil Ecotect: Monthly Heating / Cooling Loads Hybrid Usulan 2: 27^oC→ 28^oC

Max Cooling: 214509 W at 15:00 on 10th October

HEATING COOLING TOTAL MONTH (Wh) (Wh) (Wh) Jan 0

9.729.964

9.729.964 Feb 0

15.940.813

15.940.813 Mar 0

19.009.088

19.009.088 Apr 0

19.193.776

19.193.776 May 0

23.482.820

23.482.820 Jun 0

12.514.510

12.514.510 Jul 0

20.059.784

20.059.784 Aug 0

21.736.338

21.736.338 Sep 0

20.805.254

20.805.254 Oct 0

25.877.376

25.877.376 Nov 0

21.143.102

21.143.102 Dec 0

14.746.108

14.746.108 TOTAL 0 224.238.944

224.238.944 PER M² 0

53.709

53.709 Floor

Area(m2): 4175.107 m2

(24)

Usulan 2: 27^oC→ 28^oC (lanjutan)

(25)

Lampiran 22 : Hasil Ecotect : Gains Breakdown Hybrid Usulan 2: 27^oC → 28 ^oC

CATEGORY GAINS FABRIC 35.5%

SOL-AIR 45.9%

SOLAR 5.9%

VENTILATION 8.7%

INTERNAL 3.9%

INTER-ZONAL 0.1%

(26)

Usulan 2: 27^oC → 28 ^oC (lanjutan)

(27)

Lampiran 23 : Observasi Aktual Ruang TU Pascasarjana (Usualan 3)

Ruang Observasi

SNI 03-6575- 2001 Tingkat Pencahayaan

Kondisi Pencahayaan

Jumlah

& Jenis

Lampu Plafon Luas Ruangan

(m2)

Hasil Observasi

(lux)

Rata- Rata (Lux)

Std- Deviasi Ruang TU

Pasca- sarjana

350

Hanya Pencahayaan

Buatan

18 x 36 Watt

Tanpa Plafon

48 m2

254

252,18 61,52

(Gedung W ) 218

245

252

190

250

150

250

350

365

(28)

Jumlah

& Jenis

(m2)

(lux)

Rata- Rata (Lux)

Std- Deviasi

Ruang Dosen S2

350

Hanya Pencahayaan

Buatan

6 x 40 Watt

Tanpa Plafon

25 m2

350

267,86 54,00

(Gedung W) 270

220

265

330

(29)

Lampiran 25 : Observasi Aktual Ruang Kelas S2-1 (Usualan 3)

Jumlah

& Jenis

(m2)

(lux)

Rata- Rata (Lux)

Ruang Kelas S2-1

250

Hanya Pencahayaan Alami

- Tanpa

Plafon

54 m2

160

182,38 54,14

(Gedung W) 133

140

146

240

140

240

260

Pencahayaan Alami + Buatan 10 x 40 Watt Tanpa Plafon 54 m2 300 309,38 75,32 400

434

240

231

340

260

270

Hanya Lampu Menyalah 10 x 40 Watt Tanpa Plafon 54 m2 98 214,38 54,36 227

226

260

186

265

203

250

(30)

Jumlah

& Jenis

(m2)

(lux)

Rata- Rata (Lux)

Ruang Kelas S2-2

250

Hanya Pencahayaan Buatan

28 x 40 Watt

Tanpa Plafon

150 m2

220

191,22 74,12

(Gedung W) 250

230

270

246

254

174

45

74

118

240

209

243

273

127

128

91

250

(31)

Lampiran 27 : Observasi Aktual Ruang Rapat (Usualan 3)

Jumlah

& Jenis

(m2)

(lux)

Rata- Rata (Lux)

Std- Deviasi Ruang

Rapat

300

14 x 36 Watt

Tanpa Plafon

42 m2

138

219,82 47,89

(Gedung W) 150

230

250

260

234

300

191

195

225

245

(32)

Jumlah

& Jenis

(m2)

(lux)

Rata- Rata (Lux)

Std- Deviasi Ruang

Studio Interior

500

14 x 36 Watt

Tanpa Plafon

65 m2

274

279,20 37,80

(Gedung P) 251

279

367

319

245

264

280

269

244

(33)

Lampiran 29 : Rangkuman Rata-Rata Kebutuhan Pencahayaan Aktual pada Gedung Universitas Kristen Petra (Usulan 3)

(lux)

Jumlah

& Jenis

(m2)

(lux)

Rata-Rata Tingkat Pencahayaan

Aktual(Lux)

Std Deviasi

Ruang TU Pasca

Sarjana 350

Hanya Pencahayaan

Buatan

18 x 36 Watt

Tanpa

Plafon 48 m2 254

252,18 61,52

(Gedung W) 218

Ruang

Dosen S2 350

Hanya Pencahayaan

Buatan

6 x 40 Watt

Tanpa

Plafon 25 m2 350

267,86 54,00

(Gedung W) 270

Ruang Kelas S2-1

250

Hanya Pencahayaan

Alami

- Tanpa

Plafon 54 m2 160 182,375 54,14

(Gedung W)

Pencahayaan Alami +

Buatan

10 x 40 Watt

Tanpa

Plafon 54 m2 300 309,38 75,32

Hanya Pencahayaan

Buatan

10 x 40 Watt

Tanpa

Plafon 54 m2 98 214,38 54,36

Ruang

Kelas S2-2 250

Hanya Pencahayaan

Buatan

28 x 40 Watt

Tanpa

Plafon 150 m2 220

191,22 74,12

(Gedung W) 250

Ruang

Rapat 300

Hanya Pencahayaan

Buatan

14 x 36 Watt

Tanpa

Plafon 42 m2 138

219,82 47,89

(Gedung W) 150

Ruang Studio

Interior 500

Hanya Pencahayaan

Buatan

14 x 36 Watt

Tanpa

Plafon 65 m2 274

279,20 37,80

(Gedung P) 251

(34)

(Usulan 3)

RUANG di Lantai 4

Jumlah Lampu TL-D36W

Sebelum Optimasi

Jumlah Lampu TL- D36W Setelah

Optimasi

Jumlah Lampu TL- D36W dengan Minimum 250

Lux

P1

R. Kelas 1 34 0 0

R. Kelas 2 40 0 0

R. Kelas 3 40 0 0

R. Kelas 4 18 12 12

R. Kelas 5 12 8 8

R. Kelas 6 40 0 0

R. Kelas 7 24 0 0

Toilet 1 2 0 0

Toilet 2 2 0 0

R. Panel 1 2 2 2

Janitor 1 2 2 2

P2

R. Kelas 8 40 12 12

R. Kelas 9 14 8 8

R. Kelas 10 18 14 14

R. Kelas 11 64 36 36

R. Kelas 12 34 20 20

Toilet 3 6 0 0

Toilet 4 6 0 0

R. Panel 2 2 2 2

Janitor 2 2 2 2

Total Kebutuhan

Lampu 402 118 118

(35)

Lampiran 31 : Rangkuman Jumlah Lampu yang Dibutuhkan (Lantai 5) (Usulan 3)

Jumlah Lampu TL-D36W

Sebelum Optimasi

Optimasi

P1

R. Dosen 1 74 0 0

R. Dosen 2 24 6 4

R. Kajur 1 4 0 0

R. Sekjur 1 2 0 0

R. Tamu 1 8 4 4

R. TU 1 8 0 0

R. Rapat 1 12 4 4

R. Makan 1 4 4 0

R. Rapat 2 12 8 8

R. Makan 2 4 4 0

R.

Pembantu Dekan 1

2 0 0

R. Dekan 1 4 0 0

R. Tamu 2 18 14 6

R. Tu 2 24 0 0

R. Rapat 3 24 0 0

Toilet 1 2 0 0

Toilet 2 2 0 0

R. Panel 1 2 2 2

Janitor 1 2 2 2

P2

R. TU 3 12 8 8

R. Rapat 4 12 6 6

R. Tamu 3 18 10 10

R. Dekan 2 4 0 0

R.

Pembantu Dekan 2

2 0 0

R. Ujian 1 8 6 4

R. Ujian 2 8 8 8

R. Ujian 3 4 0 0

(36)

P2

R. Ujian 4 8 R. Lab

Media

18 12 12

R. Arsip 4 0 0

R. Tamu 4 6 6 6

R. Ass Lab 4 4 4

R. Baca 8 8 8

Studo TV 36 24 24

Locker 16 6 0

Studio Radio 1

6 6 6

Studio Radio 2

8 0 0

Lab 4 4 4

R. Redaksi 6 0 0

R. Web Master

6 6 6

R. Alat &

Arsip

6 0 0

Toilet 3 2 0 0

Toilet 4 2 0 0

R. Panel 2 2 2 2

Janitor 2 2 2 2

Total Kebutuhan

Lampu 444 170 142

(37)

Lampiran 32 : Rangkuman Jumlah Lampu yang Dibutuhkan (Lantai 6) (Usulan 3)

Jumlah Lampu TL-

D36W Sebelum Optimasi

Jumlah Lampu TL-D36W

Setelah Optimasi

Jumlah Lampu TL-D36W

Setelah Optimasi

R. Galeri 66 20 20

Studio Interior

1 30

8 8

Studio Interior

2 30

8 8

Lab Cadd

Interior 72

4 4

Toilet 1 2 2 2

Toilet 2 2 2 2

R. Panel 1 2 2 2

Janitor 1 2 2 2

R. TU 6 4 4

R. Rapat 18 12 12

R. Tamu 18 4 4

R. Kajur 4 0 0

R. Sekjur 2 0 0

R. Makan 4 4 0

R. Dosen 1 18 12 12

R. Dosen 2 40 6 6

Studo TV 40 30 30

Locker 16 6 0

R. Editing 2 2 2

R. VO 2 2 2

R. Master

Control 10

4 4

R. Redaksi

Lab 6

0 0

R. Alat &

Arsip 12

4 4

Toilet 3 2 2 2

Toilet 4 2 2 2

R. Panel 2 2 2 2

Janitor 2 2 2 2

412 146 136

P1

P2

Total Kebutuhan Lampu

(38)

Lampiran 33 : Rangkuman Kebutuhan Lampu TL-D36W (Min. 250 Lux) Lantai 4,5, dan 6 (Usulan 3)

Lantai

Jumlah Lampu TL-

D36W Sebelum Optimasi

Jumlah Lampu TL-

D36W Setelah Optimasi

Jumlah Lampu TL-D36W

dengan Minimum 250

Lux

4 402 118 118

5 444 170 142

6 412 146 136

(39)

Lampiran 34 : Hasil Total Penghitungan Optimasi Hybrid Usulan 3: Min 250Lux

Lantai

TL- D36W Setelah Optimasi

x 36 Watt

( 8 Jam x 216 hari

kerja)

6 (m2)

Energi per tahun (Wh/m2) Lantai 4 118 4248 1728

6503,26

1128,75

3788,00 Lantai 5 142 5112 1728 1358,32

Lantai 6 136 4896 1728 1300,93

Lampu TL-D36W (min 250 Lux)

57.497 Wh/m2 Waktu Operasi AC 09:00 - 17:00 08:00 - 18:00

Suhu AC Mulai

Yearly Loads 53.709 Wh/m2 3.788,00 Wh/m2

(40)

Usulan 4: Mengubah Jenis Lampu TL-D36W Menjadi TL5-28W/840

Lantai

TL5- 28W/840

Setelah Optimas

i

x 28 Watt

( 8 Jam x 216 hari

kerja)

Total Luas Lantai 4,5, dan 6

(m2)

Energi per tahun (Wh/m2)

Lantai 4 118 3304 1728

6503,26

877.92

2946,22 Lantai 5 142 3976 1728 1056,47

Lantai 6 136 3808 1728 1011,83

Lampu TL5-28W/840 (min 250 Lux)

Suhu AC Mulai

Yearly Loads 53.709 Wh/m2 2.946,22 Wh/m2

(41)

Lampiran 36 : Usulan 4: Perbandingan Biaya 1 Tahun TL-D28W dengan T8-22W LED

Perkiraan Beban Biaya

Jenis Lampu

TL-D28W HFP L1 T8 100 - 240V 22W 140D 1xTLED GA

Daya Lampu 28 Watts 22 Watts

Penggunaan per Tahun 1724 hours 1724 hours

= 48.272 Watt.h =37928 Watt.h

(dibagi 1000) = 48.3 kWh per year = 37.9 kWh per year

Beban Biaya per kWh Rp 468,- Rp 468,-

(I-3/TM di atas 200kVA

Beban Biaya per Tahun Rp22.604,40 Rp17.737,20

Total kebutuhan lampu

1258 1258

(lantai 4,5, dan 6)

Total Biaya Beban Listrik

Rp28.436.335,00 Rp22.313.397,60

per Tahun

Total Perkiraan

Penghematan Rp6.122.937,40

per Tahun

(42)

Mengubah Jenis Lampu TL5-28W/840 menjadi T8-22WLED

Lantai

T8- 22W/TLE

D GA Setelah Optimasi

x 22 Watt

( 8 Jam x 216 hari

kerja)

6 (m2)

Energi dalam 1

Tahun (Wh/m2)

Energi per tahun (Wh/m2)

Lantai 4 118 2596 1728

6503,26

1074,46

2314,89 Lantai 5 142 3124 1728 1293,00

Lantai 6 136 2992 1728 1238,37

Lampu T8-22W/TLED GA (min 250 Lux)

Suhu AC Mulai

Yearly Loads 53.709 Wh/m2 2314,89 Wh/m2

(43)

Lampiran 38 : Rangkuman Penelitian Hybrid untuk Gedung UK Petra (P1 & P2)

TOTAL Pencahayaan

1 Bata Ringan +

Clear Glass

Waktu Operasi AC 08:00 - 18:00 08:00 - 18:00 Yearly Loads 71.259 Wh/m2 4.151, 50 Wh/m2

2 Bata Ringan +

Clear Glass

Waktu Operasi AC 09:00 - 17:00 08:00 - 18:00 Suhu AC Mulai

Beroperasi 27 ^oC -

Yearly Loads 61.486 Wh/m2 4.151, 50 Wh/m2

3 Bata Ringan +

Clear Glass

Waktu Operasi AC 09:00 - 17:00 08:00 - 18:00 Suhu AC Mulai

Beroperasi 28 ^oC -

Yearly Loads 53.709 Wh/m2 4.151, 50 Wh/m2

4 Bata Ringan +

Clear Glass

Beroperasi 28 ^oC -

Yearly Loads 53.709 Wh/m2 3.788,00 Wh/m2 5

Beroperasi 28 ^oC -

Yearly Loads 53.709 Wh/m2 2.946,22 Wh/m2 6

Waktu Operasi AC 09:00 - 17:00 08:00 - 18:00 Suhu AC Mulai

Beroperasi 28 ^oC -

Yearly Loads 53.709 Wh/m2 2314,89 Wh/m2 Alternatif Material

(Usulan 5)

56.023,89 Wh/m2 Lampu T8-

22W/TLED GA (min 250 Lux) Bata Ringan +

Clear Glass

56.655,22 Wh/m2 Alternatif Material

(Usulan 3)

Lampu TL-D36W (min 250 Lux)

57.497 Wh/m2

22,20%

Alternatif Material

(Dasar Penelitian) Lampu TL-D36W

75.410,50 Wh/m2 -

9773 Wh/m2 (13%)

Alternatif Material

(Usulan 2) Lampu TL-D36W

57.860,50 Wh/m2 Alternatif Material

(Usulan 1) Lampu TL-D36W

65.637,50 Wh/m2

Alternatif Material (Usulan 4) No

21,40%

Bata Ringan + Clear Glass

Lampu TL5- 28W/840 (min 250 Lux)

TOTAL Analisa Hybrid

Jenis Penelitian

7.777 Wh/m2 (11,9%)

Penghematan Berjenjang Beban Listrik

- - -

631.33 Wh/m2 (1,1%) 841,78 Wh/m2

(1,5%) 363,5 Wh/m2

(0,63%) 8,8%.
