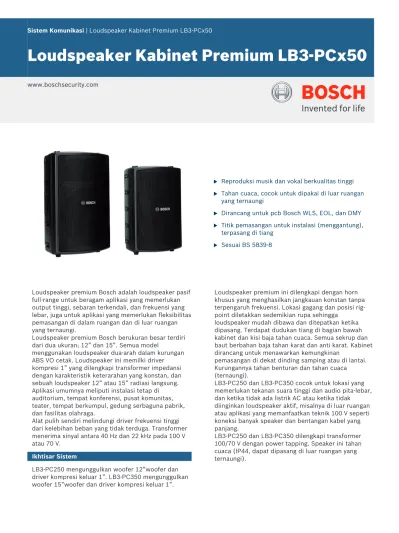

Loudspeaker Kabinet Premium LB3-PCx50
www.boschsecurity.com
u Reproduksi musik dan vokal berkualitas tinggi
u Tahan cuaca, cocok untuk dipakai di luar ruangan
yang ternaungi
u Dirancang untuk pcb Bosch WLS, EOL, dan DMY
u Titik pemasangan untuk instalasi (menggantung),
terpasang di tiang
u Sesuai BS 5839‑8
Loudspeaker premium Bosch adalah loudspeaker pasif full-range untuk beragam aplikasi yang memerlukan output tinggi, sebaran terkendali, dan frekuensi yang lebar, juga untuk aplikasi yang memerlukan fleksibilitas pemasangan di dalam ruangan dan di luar ruangan yang ternaungi.
Loudspeaker premium Bosch berukuran besar terdiri dari dua ukuran; 12” dan 15”. Semua model
menggunakan loudspeaker dua-arah dalam kurungan ABS VO cetak. Loudspeaker ini memilki driver kompresi 1” yang dilengkapi transformer impedansi dengan karakteristik keterarahan yang konstan, dan sebuah loudspeaker 12” atau 15” radiasi langsung. Aplikasi umumnya meliputi instalasi tetap di auditorium, tempat konferensi, pusat komunitas, teater, tempat berkumpul, gedung serbaguna pabrik, dan fasilitas olahraga.
Alat pulih sendiri melindungi driver frekuensi tinggi dari kelebihan beban yang tidak terduga. Transformer menerima sinyal antara 40 Hz dan 22 kHz pada 100 V atau 70 V.
Ikhtisar Sistem
LB3‑PC250 mengunggulkan woofer 12”woofer dan driver kompresi keluar 1”. LB3‑PC350 mengunggulkan woofer 15”woofer dan driver kompresi keluar 1”.
Loudspeaker premium ini dilengkapi dengan horn khusus yang menghasilkan jangkauan konstan tanpa terpengaruh frekuensi. Lokasi gagang dan posisi rig-point diletakkan sedemikian rupa sehingga
loudspeaker mudah dibawa dan ditepatkan ketika dipasang. Terdapat dudukan tiang di bagian bawah kabinet dan kisi baja tahan cuaca. Semua sekrup dan baut berbahan baja tahan karat dan anti karat. Kabinet dirancang untuk menawarkan kemungkinan
pemasangan di dekat dinding samping atau di lantai. Kurungannya tahan benturan dan tahan cuaca (ternaungi).
LB3‑PC250 dan LB3‑PC350 cocok untuk lokasi yang memerlukan tekanan suara tinggi dan audio pita-lebar, dan ketika tidak ada listrik AC atau ketika tidak diinginkan loudspeaker aktif, misalnya di luar ruangan atau aplikasi yang memanfaatkan teknik 100 V seperti koneksi banyak speaker dan bentangan kabel yang panjang.
LB3‑PC250 dan LB3‑PC350 dilengkapi transformer 100/70 V dengan power tapping. Speaker ini tahan cuaca (IP44, dapat dipasang di luar ruangan yang ternaungi).
Fungsi
Loudspeaker memiliki dua konektor SPEAKON yang dihubungkan secara paralel. Input dari SPEAKON disediakan di bawah penutup tahan air di sisi belakang loudspeaker. Untuk melindungi dari kelembapan, kotoran, dan perusakan, penutup tahan percikan dipasang di atas bagian kontrol panel belakang. Di bawah penutup ini terdapat input dari SPEAKON, dan Anda dapat menghubungkan saluran 1 atau saluran 2 ke blok terminal keramik yang tersedia. Atau, Anda dapat menghubungkan kabel E30 langsung melalui PG11 tahan air menuju blok keramik (dilengkapi sekring suhu). Loudspeaker memiliki dua lokasi PG11 untuk memungkinkan pengabelan loop-through. Dari blok keramik, anda dapat memilih tapping speaker. Daya penuh, separuh daya, dan seperempat daya bisa dipilih pada 100 V dan 70 V.
Penutup menyediakan tempat khusus untuk LED EOL (End Of Line). Jika pcb EOL Bosch digunakan, set pengawasan jalur Bosch untuk pemantauan masing-masing loudspeaker atau untuk pemantauan jalur juga dapat digunakan di tempat khusus ini. Di bagian dalam, loudspeaker dilengkapi notch filter untuk menyaring pilot tone 20 kHz. Ini akan mengurangi pilot-tone 20 kHz. Dalam kondisi standar, filter ini di-bypass oleh sebuah bridge.
Fitur keselamatannya meliputi sekring suhu di dalam transformer, sekring suhu di blok input keramik sesuai standar evakuasi, dan rangkaian pembatas arus yang mereset otomatis antara output filter frekuensi tinggi dan driver frekuensi tinggi.
Jangkauan speaker adalah 90° x 60° (H x V).
Kabel-kabel dihubungkan dari driver ke panel belakang yang berbahan logam, tempat berlokasinya titik tambatan untuk kawat pengaman.
Sertifikasi dan Persetujuan
Seluruh loudspeaker Bosch dirancang agar mampu mempertahankan operasi sesuai nilai dayanya selama 100 jam, sesuai dengan standar Kapasitas Penanganan Daya (Power Handling Capacity, PHC) IEC 268‑5. Bosch juga mengembangkan uji Simulated Acoustical Feedback Exposure (SAFE) untuk memperagakan bahwa speaker dapat bertahan menghadapi dua kali lipat dari nilai dayanya dalam durasi yang singkat. Hal ini menjamin keandalan dalam kondisi ekstrem, meningkatkan kepuasan pelanggan, memperpanjang masa operasional, dan memperkecil peluang kegagalan atau kemunduran kinerja.
Keselamatan Menurut EN 60065
Darurat Sesuai BS 5839‑8
Sesuai EN 60849
Perlindungan dari air dan debu Sesuai EN 60529 IP44
ABS padam sendiri Sesuai UL 94 V 0
Wilayah Sertifikasi Eropa CE CE DOP CPD Polandia CNBOP Catatan Pemasangan/Konfigurasi 410 595 23.4 367 16.9 16.1 mm in Dimensi LB3‑PC250 470 720 28.4 420 16.6 18.5 mm in Dimensi LB3‑PC350
Panel koneksi di sisi belakang 60 70 80 90 100 110 10 100 1000 10000 100000 Frequency d B S P L Respons frekuensi LB3-PC250 -30 -25 -20 -15 -10 -5 0 5 0 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160 170 180 190 200 210 220 230 240 250 260 270 280 290 300 310 320 330 340 350 125 250 500 1000 -30 -25 -20 -15 -10 -5 0 5 0 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160 170 180 190 200 210 220 230 240 250 260 270 280 290 300 310 320 330 340 350 1000 2000 4000 8000
Diagram kutub vertikal LB3-PC250 (oktaf pink noise, dinormalisasi pada sumbu 0º )
-30 -25 -20 -15 -10 -5 0 5 0 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160 170 180 190 200 210 220 230 240 250 260 270 280 290 300 310 320 330 340 350 125 250 500 1000 -30 -25 -20 -15 -10 -5 0 5 0 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160 170 180 190 200 210 220 230 240 250 260 270 280 290 300 310 320 330 340 350 1000 2000 4000 8000
Diagram kutub horizontal LB3-PC250 (oktaf pink noise, dinormalisasi pada sumbu 0º )
Sensitivitas pita oktaf * SPL Oktaf
1W/1m SPL oktaf total1W/1m SPL oktaf totalPmax/1m
-250 Hz 93,3 - -500 Hz 93,6 - -1000 Hz 94,7 - -2000 Hz 97 - -4000 Hz 96,8 - -8000 Hz 98 - -A-weighted - 93,7 -Lin-weighted - 95,1
-Sudut pembukaan pita oktaf
Horizontal Vertikal 125 Hz 360 360 250 Hz 183 180 500 Hz 152 162 1000 Hz 100 70 2000 Hz 77 66 4000 Hz 87 44 8000 Hz 86 32
LB3-PC250. Kinerja akustik yang ditentukan per oktaf. *semua pengukuran dilakukan dengan sinyal pink noise; nilai dinyatakan dalam dBSPL
60 70 80 90 100 110 10 100 1000 10000 100000 d B S P L Frequency Respons frekuensi LB3-PC350 -30 -25 -20 -15 -10 -5 0 5 0 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160 170 180 190 200 210 220 230 240 250 260 270 280 290 300 310 320 330 340 350 125 250 500 1000 -30 -25 -20 -15 -10 -5 0 5 0 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160 170 180 190 200 210 220 230 240 250 260 270 280 290 300 310 320 330 340 350 1000 2000 4000 8000
Diagram kutub vertikal LB3-PC350 (oktaf pink noise, dinormalisasi pada sumbu 0º )
-30 -25 -20 -15 -10 -5 0 5 0 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160 170 180 190 200 210 220 230 240 250 260 270 280 290 300 310 320 330 340 350 125 250 500 1000 -30 -25 -20 -15 -10 -5 0 5 0 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160 170 180 190 200 210 220 230 240 250 260 270 280 290 300 310 320 330 340 350 1000 2000 4000 8000
Diagram kutub horizontal LB3-PC350 (oktaf pink noise, dinormalisasi pada sumbu 0º )
Sensitivitas pita oktaf * SPL Oktaf
1W/1m SPL oktaf total1W/1m SPL oktaf totalPmax/1m
125 Hz 93,3 - -250 Hz 93,8 - -500 Hz 93,0 - -1000 Hz 93,6 - -2000 Hz 95,2 - -4000 Hz 96,6 - -8000 Hz 98,4 - -A-weighted - 93,3 -Lin-weighted - 95,3
-Sudut pembukaan pita oktaf Horizontal Vertikal 125 Hz 360 360 250 Hz 183 180 500 Hz 152 162 1000 Hz 100 70 2000 Hz 77 66 4000 Hz 87 44 8000 Hz 86 32
LB3-PC350. Kinerja akustik yang ditentukan per oktaf. *semua pengukuran dilakukan dengan sinyal pink noise; nilai dinyatakan dalam dBSPL
Suku Cadang yang Disertakan
Kuantitas Komponen 1 LB3-PCx50 1 Petunjuk instalasi Spesifikasi Teknis Kelistrikan* Produk LB3‑PC250 LB3‑PC350 Deskripsi Premium 250 W Cabinet Loudspeaker Premium 350 W Cabinet Loudspeaker Daya maksimal 500 W 700 W Nilai daya (PHC) <250 W 350 W Power tapping 250 / 125 / 62,5 W 350 / 175 / 87,5 W
Level tekanan suara pada rating daya / 1 W (1 kHz, 1 m) 117 dB / 94 dB (SPL) 122 dB / 97 dB(SPL) Rentang frekuensi efektif (-10 dB) 55 Hz s/d 18 kHz 48 Hz s/d 18 kHz Sudut pembukaan pada 1 kHz / 4 kHz (-6 dB) horizontal 100 °/ 87 ° 100 °/ 87 ° vertikal 70 °/ 44 ° 70 °/ 44 °
Nilai voltase input 70 / 100 V 70 / 100 V
Nilai impedansi 20 / 40 ohm 14 / 29 ohm
* Data kinerja teknis sesuai IEC 60268‑5
Mekanis Produk LB3‑PC250 LB3‑PC350 Dimensi (PxLxT) 410x367x595 mm (16,1x16,9x23,4 in ) 470x420x720 mm (18,5 x16,6x28,4 in)
Konektor SPEAKON SPEAKON
Blok sekrup keramik
3‑kutub Blok sekrup keramik3‑kutub
Diameter loudspeaker
Woofer 305 mm (12 in) 381 mm (15 in)
Driver 25,4 mm (1 in) 25,4 mm (1 in)
Bahan
Kabinet ABS VO ABS VO
Kisi depan Dilapis serbuk baja Dilapis serbuk baja
Warna Hitam arang
(RAL 7021) (D) Hitam arang(RAL 7021) (D)
Bobot 19 kg (42 lb) 34 kg (74 lb)
Lingkungan
Suhu operasi -10 ºC s/d +40 ºC (-14 ºF s/d +104 ºF)
Suhu penyimpanan -40 ºC s/d +70 ºC (-40 ºF s/d +158 ºF)
Kelembapan relatif <95%
Parameter lain tersedia di laporan uji CNBOP nomor 4788/BA/10.
1438
Bosch Security Systems BV Kapittelweg 10, 4827 HG Breda, The Netherlands
10 1438-CPD-0208
EN 54-24:2008 Loudspeaker for voice alarm systems for fire detection and fire alarm systems for buildings
Premium loudspeaker 250 W and 350 W cabinet LB3-PC250 and LB3-PC350
Type B
informasi Pemesanan
LB3‑PC250 Premium 250W Cabinet Loudspeaker
Loudspeaker kabinet premium, 12 inci, 250 W.
Nomor Pesanan LB3-PC250
Loudspeaker Kabinet Premium LB3‑PC350 350 W
Loudspeaker kabinet premium, 15 inci, 350 W.
Aksesoris Braket Pemasangan LM1‑MBX12 Untuk LB3‑PC250 Nomor Pesanan LM1-MBX12 Braket pemasangan LM1-MBX15 Untuk LB3‑PC350 Nomor Pesanan LM1-MBX15 Diwakili oleh:
© Bosch Security Systems 2015 | Data dapat mengalami perubahan tanpa pemberitahuan 1909591307 | id, V5, 01. Jul 2015
