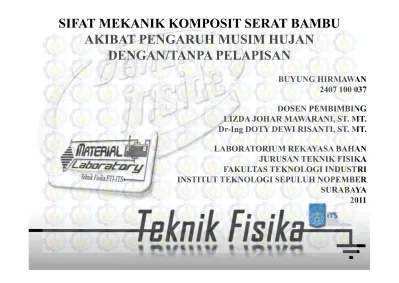

SIFAT MEKANIK KOMPOSIT SERAT BAMBU AKIBAT PENGARUH MUSIM HUJAN
AKIBAT PENGARUH MUSIM HUJAN DENGAN/TANPA PELAPISAN
BUYUNG HIRMAWAN BUYUNG HIRMAWAN 2407 100 037 DOSEN PEMBIMBING DOSEN PEMBIMBING LIZDA JOHAR MAWARANI, ST. MT.
Dr-Ing DOTY DEWI RISANTI, ST. MT.
LABORATORIUM REKAYASA BAHAN JURUSAN TEKNIK FISIKA FAKULTAS TEKNOLOGI INDUSTRI FAKULTAS TEKNOLOGI INDUSTRI INSTITUT TEKNOLOGI SEPULUH NOPEMBER SURABAYA 2011
CONTENT CONTENT
LATAR BELAKANG MASALAH DASAR TEORI
METODOLOGI PENELITIAN
METODOLOGI PENELITIAN
HASIL DAN ANALISA
HASIL DAN ANALISA
KESIMPULAN
KESIMPULAN
LATAR BELAKANG MASALAH LATAR BELAKANG MASALAH
Perkembangan bahan komposit yang terus Perkembangan bahan komposit yang terus
meningkat sebagai alternatif bahan baling-baling pembangkit listrik tenaga angin
pembangkit listrik tenaga angin
Mulai berkembangnya penggunaan serat alam Mulai berkembangnya penggunaan serat alam sebagai fasa penguat komposit
Faktor cuaca penyebab degradasi bahan
LATAR BELAKANG MASALAH Permasalahan
LATAR BELAKANG MASALAH
Seberapa besar pengaruh musim hujan yang diakibatkan pada Seberapa besar pengaruh musim hujan yang diakibatkan pada sifat mekanik komposit serat bambu dan seberapa besar tingkat perlindungan yang dapat dilakukan untuk memberikan tingkat perlindungan yang dapat dilakukan untuk memberikan kondisi yang baik pada sifat mekanik komposit serat bambu dengan memberikan perlindungan coating (pelapisan).
dengan memberikan perlindungan coating (pelapisan).
LATAR BELAKANG MASALAH Tujuan
LATAR BELAKANG MASALAH
Untuk mengetahui pengaruh musim hujan yang diakibatkan Untuk mengetahui pengaruh musim hujan yang diakibatkan pada sifat mekanik komposit serat bambu dan tingkat perlindungan yang dapat dilakukan untuk memberikan kondisi perlindungan yang dapat dilakukan untuk memberikan kondisi yang baik pada sifat mekanik komposit serat bambu dengan memberikan perlindungan coating (pelapisan).
memberikan perlindungan coating (pelapisan).
LATAR BELAKANG MASALAH Batasan Masalah
LATAR BELAKANG MASALAH
Sifat Mekanik : kekuatan luluh, kekuatan tarik, dan modulus elastisitas
Fasa Penguat : serat panjang (aligned) bambu apus dengan d = +1mm Fasa Matriks : Polyester 157 BQTN
Fraksi volum penguat : 20%
Fasa Matriks : Polyester 157 BQTN Fraksi volum penguat : 20%
Pelapisan :
Cat dengan warna hitam (punya pigmen) dan putih (tanpa pigmen) Cat dengan warna hitam (punya pigmen) dan putih (tanpa pigmen)
DASAR TEORI DASAR TEORI
Komposit adalah...
Komposit merupakan suatu struktur material yang merupakan Komposit adalah...
Komposit merupakan suatu struktur material yang merupakan perpaduan antara dua konstituen atau lebih dengan tujuan memperoleh suatu material dan sifat yang baru.
memperoleh suatu material dan sifat yang baru.
DASAR TEORI DASAR TEORI
material komposit tersusun dari dua fasa,
material komposit tersusun dari dua fasa,
yaitu fasa matriks dan fasa penguat.
KOMPOSIT DIKLASIFIKASIKAN BERDASARKAN PENGUAT :
PERANCANGAN SPESIMEN KOMPOSIT SERAT BAMBU
PENENTUAN VARIABEL PADA SPESIMEN KOMPOSIT SERAT BAMBU SPESIMEN KOMPOSIT SERAT BAMBU
MEMBERIKAN PENGARUH musim hujan ALAM PADA SEMUA SPESIMEN KOMPOSIT
SERAT BAMBU
PENGUJIAN SIFAT MEKANIK SESUAI DENGAN SELANG WAKTU YANG TELAH DITENTUKAN
ANALISA DATA SIFAT MEKANIK SPESIMEN KOMPOSIT SERAT BAMBU AKIBAT PENGARUH KOMPOSIT SERAT BAMBU AKIBAT PENGARUH
musim hujan
PEMBAHASAN PENELITIAN DAN PEMBAHASAN PENELITIAN DAN
PENGAMBILAN KESIMPULAN
METODOLOGI PENELITIAN METODOLOGI PENELITIAN
Perancangan Spesimen Komposit Serat Bambu
R = 76 mm
Spesifikasi cetakan ASTM D 638-84 M-II
Wo = 19 mm
W = 6 mm
T = 4 mm 19 mm
G = 50 mm L = 57 mm
D = 135 mm
Lo = 183 mm
METODOLOGI PENELITIAN
Penentuan Variabel pada Komposit Serat Bambu
METODOLOGI PENELITIAN
Komposit serat bambu akibat pengaruh musim hujan JENIS SPESIMEN
Komposit serat bambu akibat pengaruh musim hujan
tanpa pelapisan
METODOLOGI PENELITIAN
Penentuan Variabel pada Komposit Serat Bambu
METODOLOGI PENELITIAN
Komposit serat bambu akibat pengaruh musim hujan JENIS SPESIMEN
Komposit serat bambu akibat pengaruh musim hujan
dengan pelapisan cat hitam
METODOLOGI PENELITIAN
Penentuan Variabel pada Komposit Serat Bambu
METODOLOGI PENELITIAN
Komposit serat bambu akibat pengaruh musim hujan JENIS SPESIMEN
Komposit serat bambu akibat pengaruh musim hujan
dengan pelapisan cat putih
METODOLOGI PENELITIAN METODOLOGI PENELITIAN
Penentuan Variabel pada Komposit Serat Bambu
Komposit serat bambu akibat direndam air JENIS SPESIMEN
Komposit serat bambu akibat direndam air
METODOLOGI PENELITIAN Pengujian Sifat Mekanik pada Komposit Serat Bambu
METODOLOGI PENELITIAN
Serat Bambu
Mesin Uji Tarik
Computer servo control materials testing Computer servo control materials testing machines
Tipe HT-9502 Tipe HT-9502
Kapasitas maksimal 50.000 kgf.
Lokasi mesin uji tarik : PT ISPAT INDO Lokasi mesin uji tarik : PT ISPAT INDO SIDOARJO
Selang Waktu pengujian :
0 jam(0
√h
) ; 336 jam(18,33√h
) ; 672 jam (25,93√h
) ; 1008 jam 0 jam(0√h
) ; 336 jam(18,33√h
) ; 672 jam (25,93√h
) ; 1008 jam (31,75√h
) ; 1344 jam ; 1680 jam (40,99√h
)METODOLOGI PENELITIAN
Pengujian Sifat Mekanik pada Komposit Serat Bambu
METODOLOGI PENELITIAN
Kekuatan Tarik
Serat Bambu
Kekuatan Luluh
ε σ
yKekuatan Luluh
E =
E = ε
F
Modulus Elastisitas y AO
F( =0,002)
= ε σ
F
maxσ =
O
UTS
A
F
maxσ =
DATA KARAKTERISTIK
KOMPOSIT SERAT BAMBU
Komposit serat bambu tanpa pelapisan akibat pengaruh musim
KOMPOSIT SERAT BAMBU
Waktu (hour)
Kekuatan tarik, σ
Kekuatan luluh, σ
Modulus Elastisitas, E
pelapisan akibat pengaruh musim hujan
Komposit serat bambu dengan
(hour) tarik, σ (MPa)
luluh, σ (MPa)
Elastisitas, E (GPa)
0 115,09330 36,12378 1,25911
Komposit serat bambu dengan pelapisan cat hitam akibat
pengaruh musim hujan
0 115,09330 36,12378 1,25911 336 114,93551 34,65199 1,20865 672 111,67283 31,98282 1,13495
Waktu (hour)
Kekuatan tarik, σ
(MPa)
Kekuatan luluh, σ
(MPa)
Modulus Elastisitas, E
(GPa)
pengaruh musim hujan
1008 110,23685 31,48523 1,11888 1344 110,22145 31,46493 1,11816 1680 110,22733 31,46160 1,11804
(MPa) (MPa) (GPa)
0 115,09330 36,12378 1,25911 336 115,03073 35,90607 1,25677 1680 110,22733 31,46160 1,11804 336 115,03073 35,90607 1,25677 672 111,59036 32,09344 1,17472 1008 110,98421 31,80365 1,14114 1008 110,98421 31,80365 1,14114 1344 110,80347 31,71863 1,12717 1680 110,81750 31,69284 1,12426
DATA KARAKTERISTIK
KOMPOSIT SERAT BAMBU
Komposit serat bambu dengan pelapisan cat putih akibat
KOMPOSIT SERAT BAMBU
pelapisan cat putih akibat pengaruh musim hujan
Waktu (hour)
Kekuatan tarik, σ
(MPa)
Kekuatan luluh, σ
(MPa)
Modulus Elastisitas, E
(GPa) Matriks polyester 157 BQTN
0 115,09330 36,12378 1,25911 336 114,96836 35,47310 1,24861 672 111,58408 32,13531 1,15803
Waktu (hour)
Kekuatan tarik, σ
(MPa)
Kekuatan luluh, σ
(MPa)
Modulus Elastisitas, E
(GPa)
672 111,58408 32,13531 1,15803 1008 110,51820 31,52406 1,13600 1344 110,51045 31,52102 1,12495
(MPa) (MPa) (GPa)
0 36,00109 19,37235 0,67523 336 34,56285 18,80543 0,65822 1344 110,51045 31,52102 1,12495
1680 110,47259 31,52367 1,12064
336 34,56285 18,80543 0,65822 672 34,24080 17,98196 0,63294 1008 34,61414 16,28463 0,56999 1344 34,27424 16,22873 0,56803 1680 34,15823 16,17332 0,56928
DATA KARAKTERISTIK
KOMPOSIT SERAT BAMBU
Komposit Serat Bambu tanpa
KOMPOSIT SERAT BAMBU
Waktu Kekuatan Kekuatan Modulus
Komposit Serat Bambu tanpa pelapisan akibat perendaman air
Waktu (hour)
Kekuatan tarik, σ
(MPa)
Kekuatan luluh, σ
(MPa)
Modulus Elastisitas, E
(GPa)
0 115,09330 36,12378 1,25911 0 115,09330 36,12378 1,25911 1200 94,97907 28,92550 1,12594 1680 94,03587 27,70261 1,10810 1680 94,03587 27,70261 1,10810
HASIL DAN PEMBAHASAN HASIL DAN PEMBAHASAN
Variasi kekuatan luluh terhadap waktu perlakuan pengaruh musim Variasi kekuatan luluh terhadap waktu perlakuan pengaruh musim hujan antara komposit serat bambu dan polyester 157BQTN
HASIL DAN PEMBAHASAN HASIL DAN PEMBAHASAN
Variasi kekuatan tarik terhadap waktu perlakuan pengaruh musim Variasi kekuatan tarik terhadap waktu perlakuan pengaruh musim hujan antara komposit serat bambu dan polyester 157BQTN
Variasi modulus elastisitas terhadap waktu perlakuan pengaruh musim hujan antara komposit serat bambu dan polyester 157BQTN
HASIL DAN PEMBAHASAN HASIL DAN PEMBAHASAN
Variasi tegangan luluh dan tarik (UTS) terhadap waktu perlakuan pengaruh Variasi tegangan luluh dan tarik (UTS) terhadap waktu perlakuan pengaruh musim hujan dengan komposit yang direndam air selama 1200 jam (~35√h) dan
1680 jam (~41√h)
2,5
2,0
(%)
1,5
Water Sorption,∆∆∆∆mass (%)
tanpa pelapisan
tanpa pelapisan (direndam air) cat hitam
1,0
Water Sorption, cat putih
polyester 157BQTN
Water Sorption, 0,5
100
0
0 x M
M M Mt −
=
∆
0 5 10 15 20 25 30 35 40 45
0,0
Waktu (h1/2) Waktu (h )
Pengaruh serapan air spesimen komposit serat bambu
