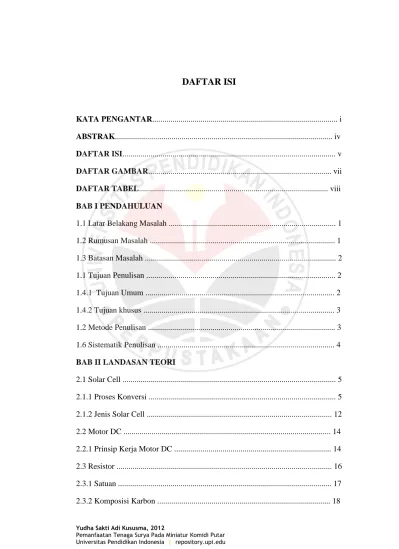

DAFTAR ISI
1.1Latar Belakang Masalah ... 11.2 Rumusan Masalah ... 1
1.3 Batasan Masalah ... 2
1.1Tujuan Penulisan ... 2
1.4.1 Tujuan Umum ... 2
1.4.2 Tujuan khusus ... 3
1.2Metode Penulisan ... 3
1.6 Sistematik Penulisan ... 4
BAB II LANDASAN TEORI 2.1 Solar Cell ... 5
2.1.1 Proses Konversi ... 5
2.1.2 Jenis Solar Cell ... 12
2.2 Motor DC ... 14
2.2.1 Prinsip Kerja Motor DC ... 14
2.3 Resistor ... 16
2.3.1 Satuan ... 17
2.3.3 Penandaan Resistor ... 19
2.3.4 Indentifikasi Empat Pita ... 19
2.3.5 Indentifikasi Lima Pita ... 21
2.3.6 Resistor Pasang – Permukaan ... 21
2.4 Transistor ... 22
2.4.1 Cara Kerja Transistor ... 23
2.4.2 Jenis – Jenis Transistor ... 26
2.5 Potensiometer ... 26
2.5.1 Konstruksi Potensiometer ... 27
BAB III PEMBUATAN ALAT MINIATUR KOMIDI PUTAR 3.1 Pemilihan Solar Cell ... 29
3.2 Pembuatan Kerangka Miniatur Komidi Putar ... 30
3.3 Perancangan Rangkaian Pengendali Kecepatan Motor DC ... 31
3.4 Cara Kerja ... 32
BAB IV HASIL ANALISIS MINIATUR KOMIDI PUTAR 4. Pengukuran Arus dan Tegangan Pada Miniatur Komidi Putar ... 34
BAB V KESIMPULAN DAN SARAN 5.1 Kesimpulan ... 38
5.2 Saran ... 39
BAB I
PENDAHULUAN
1.1Latar Belakang masalah
Komidi putar adalah salah satu wahana permainan yang beroperasi dengan
cara berputar layaknya kincir angin, dan orang yang menaikinya duduk pada kursi
yang tersedia pada tiap baling-baling tersebut dan akan berputar 360˚. Komidi
putar tersebut dapat beroperasi dengan menggunakan bantuan bahan bakar dan
tenaga listrik.
Semakin digemarinya wahana permaianan komidi putar maka semakin
banyak pula bahan bakar yang diperlukan untuk mengoperasikan komidi putar
tersebut. Hal tersebut dirasa sedikit merugikan bagi pengelola wahana permainan
komidi putar tersebut dengan semakin melonjaknya harga bahan bakar saat ini.
Melihat fenomena tersebut penulis memiliki gagasan untuk membuat
komidi putar yang semula dioperasikan menggunakan bahan bakar menjadi
tenaga surya (solar cell), tetapi hanya dioperasikan dengan menggunakan alat –
alat dalam bentuk skala miniatur. Hal tersebut tergagas karena semakin panasnya
suhu matahari yang alangkah lebih baiknya dimanfaatkan untuk hal-hal yang
bermanfaat.
1.2Rumusan Masalah
Berdasarkan latar belakang diatas dapat dirumuskan masalah yang melatar
a. Bagaimana pengoperasian miniatur komidi putar dengan
menggunakan tenaga surya (solar cell) ?
b. Bagaimana cara mengatur kecepatan motor DC pada miniatur
komidi putar dengan menggunakan rangkaian pengatur kecepatan
motor DC ?
c. Berapa besarnya arus yang dibutuhkan dari solar cell pada
rangkaian miniatur komidi putar tersebut ?
1.3Batasan Masalah
Penulis membatasi masalah yang akan dibahas. Dalam proyek akhir ini
kegunaan solar cell, rangkaian pengatur kecepatan motor komidi putar, motor DC,
hanya dibuat sebagai miniatur saja.
1.4Tujuan Penulisan
Dari hasil proyek akhir ini, penulis memiliki 2 tujuan yaitu, tujuan umum
dan tujuan khusus. Adapun tujuan - tujuan yang ingin dicapai dari penulisan
laporan tugas akhir ini adalah sebagai berikut :
1.4.1 Tujuan Umum
a. Untuk mengetahui pengoperasian miniatur komidi putar dengan
menggunakan tenaga surya (solar cell).
b. Untuk mengetahhui cara pengaturan kecepatan motor DC pada
miniatur komidi putar dengan menggunakan rangkaian pengatur
c. Untuk mengetahui besarnya tegangan dan arus yang dihasilkan
oleh solar cell pada miniatur komidi putar tersebut.
1.4.2 Tujuan Khusus
a. Untuk mengetahui cara kerja pemanfaatan tenaga surya pada
miniatur komidi putar.
b. Untuk mengetahui cara kerja rangkaian pengatur kecepatan motor
DC pada miniatur komidi putar.
1.5Metode penulisan
Metodologi yang digunakan untuk pengumpulan data dalam penyususuna
proyek akhir ini adalah sebagai berikut :
a. Studi literatur, yaitu cara menelaah,menggali,serta mengkaji
teorema-teorema yang mendukung dalam pemecahan masalah yang
diteliti.
b. Studi laboratorium, yaitu dengan cara melakukan eksperimen
untuk mendapatkan data-data hasil percobaan.
c. Diskusi, yaitu melakukan konsultasidan bimbingan dengan dosen
dan pihak-pihak lain yang dapat membantu terlaksananya
1.6Sistematika Penulisan
Sistematika penulisan perancangan pada proyek akhir ini terdiri dari lima
bab, yang dalam masing-masing bab menguraikan hal-hal mengenai perancangan
yang telah penulis uraikan sebelumnya. Adapun sistematika penulisan dalam
proyek akhir ini adalah sebagai berikut :
Bab I pendahuluan, terdiri dari latar belakang masalah, rumusan masalah,
batasan masalah, tujuan penulisan, metode penulisan, dan sitematik penulisan.
Bab II landasan teori, pada bab ini menjelaskan teori umum tentang solar
cell , dan teori – teori yang mendukung dalam penullisan ini.
Bab III pembuatan alat miniatur komidi putar, pada bab ini dijelaskan
bagaimana pembuatan alat miniatur komidi putar tersebut, dan bagaimana cara
kerja miniatur komidi putar tersebut.
Bab IV hasil analisis miniatur komidi putar, pada bab ini berisi hasil dari
pengukuran arus dan tegangan yang dihasilkan oleh solar cell dan motor DC.
Bab V kesimpulan dan saran, pada bab ini berisikan kesimpulan dan saran
BAB III
PEMBUATAN ALAT MINIATUR KOMIDI PUTAR
3.1 Pemilihan Solar cell
Pada proyek ini digunakan type solar cell HS 5050-6P, dengan spesifikasi
sebagai berikut :
Model Nomer : HS 5050-6P
Pmax : 0,18
Dimension : 50mm x 50mm x 2,5mm
Solar cell : Polycrstalline Solar Cell
Terdapat 6 sell surya secara seri.
Efficiency : >15,0 %
Vmp : 2,93 V
Imp : 60 mA
Voc : 3,25 V
Isc : 65 mA
Test Condition : 1kw/sqm , AM 1,5 , 25˚C

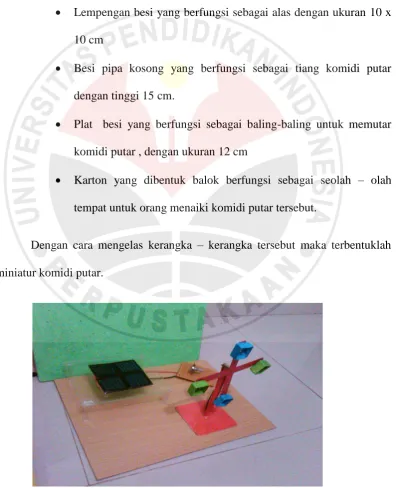

3.2 Pembuatan Kerangka Miniatur Komidi Putar
Untuk membuat miniatur komidi putar ini menggunakan kerangka –
kerangka sebagai berikut :
Lempengan besi yang berfungsi sebagai alas dengan ukuran 10 x
10 cm
Besi pipa kosong yang berfungsi sebagai tiang komidi putar
dengan tinggi 15 cm.
Plat besi yang berfungsi sebagai baling-baling untuk memutar
komidi putar , dengan ukuran 12 cm
Karton yang dibentuk balok berfungsi sebagai seolah – olah
tempat untuk orang menaiki komidi putar tersebut.
Dengan cara mengelas kerangka – kerangka tersebut maka terbentuklah
miniatur komidi putar.
3.3 Perancangan Rangkaian Pengendali Kecepatan Motor DC
Untuk merancang rangkaian pengatur kecepatan dibawah ini diperlukan
komponen – komponen yang terdiri dari potensio 1 M, resisto 1 K, tranistor TIP
122. Arus masuk melalui potensio dan potensio tersebut akan mengatur arus
keluarannya, besar kecilnya arus yang keluar akan diatur oleh potensio tersebut.
Kemudian setelah arus masuk melalui potensio maka akan masuk menuju resistor
1K yang berfungi sebagai tahanan, setelah melalui resistor 1K akan masuk
menuju basis dari transistor. Basis pada transistor ini mengatur aliran arus dari
colector dan emiter, setelah arus masuk melalui basis maka dari sumber positif
akan mengalirkan arus ke motor dan emiter, kemudian colector akan menuju ke
negatif. Jika tidak ada arus yang masuk melalui basis, maka tidak akan ada arus
yang mengalir ke colector dan emiter. Berikut ini adalah gambar dari rangkaian
pengatur kecepatan motor DC .
M
3.4 Cara kerja
Cara kerja miniatur komidi putar ini adalah dengan menggunakan 4 buah
solar cell yang dihubungkan seri – paralel, kedua kutub negatif dan positifnya
dihubungkan kemudian masing – masing dari kutub positif dan negatif
dihubungkan paralel yaitu menyambung kutub positif dengan positif, dan kutub
negatif dengan negatif agar memiliki keluaran ±5volt DC tergantung dari sinar
yang dihasilkan oleh matahari. Kemudian langsung dihubungkan kerangkaian
pengatur kecepatan motor DC agar komidi putar tersebut bisa diatur
Gambar 3.4 Diagaram cara kerja miniatur komidi putar
Solar cell
+ -
+ -
Rangkaian Motor DC
Solar cell
+ -
Solar cell
+ -
Solar cell
BAB V
KESIMPULAN DAN SARAN
Pada bab ini diuraikan mengenai kesimpulan dan saran dari pembahasan
proyek akhir ini dan saran – saran yang dianggap perlu untuk lebih
menyempurnakan pembahasan masalah, sekaligus juga penutup dari penulisan
laporan proyek akhir ini.
5.1 Kesimpulan
Dari hasil yang diperoleh dalam pembahasan proyek akhir ini maka dapat
disimpulkan sebagai berikut :
1. Solar cell pada miniatur komidi putar ini dapat beroperasi bergantung pada
intensitas cahaya yang ada. Jika ada cahaya matahari solar cell ini akan
bekerja.
2. Rangkaian pengatur kecepatan motor DC pada miniatur komidi putar ini
menggunakan komponen yang terdiri dari potensio, transistor TIP 122,
resistor 1K.
3. Pada rangkaian pengatur kecepatan motor, besar kecilnya putaran komidi
putar diatur oleh potensio.
4. Transistor TIP 122 berfungsi seperti saklar pada rangkaian pengatur
4.2Saran
1. Dalam proyek akhir ini, miniatur komidi putar ini hanya dapat bekerja
ketika ada sinar matahari, diharapkan dapat dikembangkan dengan adanya
rangkaian penyimpanan energi listrik melalui baterai atau sebagainya.
2. Diharapkan untuk kedepannya pada miniatur komidi putar ini
menggunakan solar cell yang lebih bagus dari sekarang, karena pada solar
cell ini tidak bisa bekerja pada intensitas cahaya yang kecil.
3. Motor yang digunakan pada miniatur komidi putar ini hanya
menggunakan motor DC 3 volt, karena melihat dari keluaran solar cell
maksimalnya sekitar 5 volt , jadi tidak bisa melayani beban yang berlebih.
Diharapkan untuk kedepannya menggunakan motor DC yang lebih besar
lagi dayanya agar bisa melayani beban yang lebih berat lagi.
4. Untuk kedepannya diharapkan dapat dikembang lagi tidak hanya sekedar
DAFTAR PUSTAKA
Andhika, Abu (2008). Jenis Panel Surya, Macam Modul Solar Cell. [Online]. Tersedia : http://poweralternatif.blogspot.com/2011/02/jenis-panel-surya-macam-modul-solar.html.
Fajar, (2010). Transistor dan Penjelasannya (Dasar-Dasar Elektronika). [Online]. Tersedia :
http://id.shvoong.com/exact-sciences/physics/2018083-transistor-dan-penjelasannya-dasar-dasar/
Rhieva, (2011). Motor DC. [Online]. Tersedia : http://ml.scribd.com/doc/62221984/MotorDC
Wibowo, Adhi (2008). Melihat Prinsip Kerja Sel Surya Lebih Dekat – Update (Bagian Pertama). [Online]. Tersedia :
http://energisurya.wordpress.com/2008/07/10/melihat-prinsip-kerja-sel-surya-lebih-dekat/
Wikipedia bahasa Indonesia, Potensiometer. [online]. Tersedia : http://id.wikipedia.org/wiki/Potensiometer
