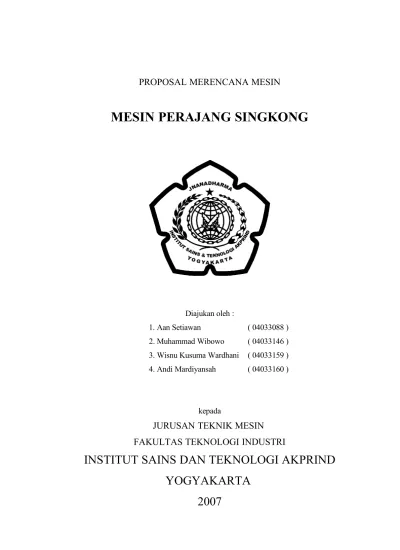

PROPOSAL MERENCANA MESIN
MESIN PERAJANG SINGKONG
Diajukan oleh :
1. Aan Setiawan ( 04033088 ) 2. Muhammad Wibowo ( 04033146 ) 3. Wisnu Kusuma Wardhani ( 04033159 ) 4. Andi Mardiyansah ( 04033160 )
kepada
JURUSAN TEKNIK MESIN
FAKULTAS TEKNOLOGI INDUSTRI
INSTITUT SAINS DAN TEKNOLOGI AKPRIND
YOGYAKARTA
LEMBAR PENGESAHAN
MERENCANA MESIN DENGAN JUDUL :
MESIN PERAJANG SINGKONG
Disusun untuk memenuhi tugas mata kuliah Elemen Mesin III, Program Studi Strata I, Jurusan Teknik Mesin,
Instutut Sains dan Teknologi AKPRIND, Yogyakarta
Disusun oleh :
1. Aan Setiawan ( 04033088 ) 2. Muhammad Wibowo ( 04033146 ) 3. Wisnu Kusuma Wardhani ( 04033159 ) 4. Andi Mardiyansah ( 04033160 )
Disetujui untuk dilaksanakan Yogyakarta, ………...
Mengetahui Menyetujui Ketua Jurusan Teknik Mesin Dosen Pembimbing
MESIN PERAJANG SINGKONG
I. LATAR BELAKANG
Kemajuan zaman yang pesat menuntut kita untuk bekerja lebih efektif dan efisien dengan mencoba meninggalkan pola kerja lama yang banyak mengandalkan tenaga manusia dengan mesin dan otot dengan otak.
Termasuk dalam proses pembuatan criping, bila sebelumnya hampir keseluruhan proses dilakukan dengan tenaga manusia, kini direncanakan mesin perajang singkong dengan sumber penggerak motor sehingga akan didapatkan peningkatan hasil produksi dengan cara mempercepat proses perajangan singkong. Mesin ini juga dirancang untuk mengatasi kekurangan yang ada pada peralatan sebelumnya, seperti ketebalan perajangan yang tidak teratur dan criping pecah-pecah. Sebelum direncanakan dan dibuat mesin perajang ini, masih menggunakan cara sederhana yaitu hanya dengan menggunakan pisau untuk merajang ketela tersebut. Setelah dengan pisau kemudian coba dikembangkan alat perajang manual dengan putaran engkol. Dengan melihat dan mengamati alat yang ada tersebut, kini kami coba merencana dan mengembangkannya lagi agar produktifitas dapat meningkat dan pekerjaan yang dilakukan dapat lebih efektif dan efisien.
II. TUJUAN DAN MANFAAT 1. Tujuan
Tujuan perancangan ini dibedakan menjadi dua yaitu tujuan akademis dan tujuan teknis.
a. Tujuan Akademis
- Memenuhi tugas mata kuliah Elemen Mesin III, Program Studi Strata I pada Jurusan Teknik Mesin, ISTA, Yogyakarta
- Menerapkan ilmu yang didapat selama pendidikan secara terpadu, sekaligus mengembangkan kreatifitas dalam mengembangkan gagasan ilmiah
Tujuan perancangan mesin perajang singkong ini adalah untuk mengubah pola kerja lama yang pada awalnya banyak menggunakan tenaga manusia, menjadi pola kerja yang lebih banyak menggunakan mesin.
2. Manfaat
- Dihasilkan teknologi tepat guna yang sangat dibutuhkan oleh industri, terutama industri kecil / rumah tangga
- Diperoleh prodiktifitas, efektifitas dan efisiensi kerja yang semakin baik
III. BATASAN MASALAH
Bagian-bagian pokok yang direncanakan dalam pembuatan mesin perajang singkong ini adalah :
a. Poros d. Bantalan
b. Sabuk e. Pasak
c. Puli f. Las
Sementara untuk komponen lain (baut, mur dan lain-lain) dapat digunakan menurut standar yang ada. Perencanaan mesin perajang singkong ini juga dilengkapi dengan gambar konstruksi sesuai perhitungan perencanaan dan gambar bagian-bagian untuk data-data diambil dari pengamatan alat yang sudah ada, survey ke lapangan dan dari pustaka-pustaka.
IV. METODOLOGI PENULISAN
Untuk merencanakan suatu alat yang dapat berfungsi dengan baik memerlukan data-data yang cukup, untuk mendapatkan data-data tersebut dilakukan dengan cara :
1. Studi Pustaka
Mempelajari buku referensi yang berhubungan dengan perencanaan dan berbagai katalog lainnya.
2. Observasi
3. Konsultasi
Melakukan tukar pikiran dengan pihak-pihak yang berpengalaman dalam bidang perancangan dan pembuatan, misalnya melakukan bimbingan dengan dosen pembimbing.
V. SISTEMATIKA PENULISAN
Sistematik penulisan yang akan dilakukan pada proses ini adalah meliputi 5 bab, yaitu terdiri dari :
BAB I Pendahuluan
Pada bab pendahuluan berisi tentang pembahasan latar belakang masalah, tujuan, batasan masalah, metodologi penulisan dan sistematika penulisan
BAB II Landasan Teori
Pada bab ini berisi tentang teori dasar perencanaan dan perancangan mesin. Terutama elemen-elemen mesin yang digunakan pada mesin perajang singkong.
BAB III Perancangan dan Perhitungan
Bab ini akan membahas mengenai perancangan secara umum, langkah- langkah perancangan, alternatif pemilihan rancangan, perhitungan dan gambar kerja.
BAB IV Perawatan dan Perbaikan
Bab empat ini berisi mengenai perawatan dan perbaikan mesin. BAB V Penutup
Bab ini berisikan ulasan langkah dari apa yang telah dijelaskan dalam bab sebelumnya yang berisikan kesimpulan dan saran.
DAFTAR PUSTAKA LAMPIRAN
VI. LANDASAN TEORI 1. Poros
Poros merupakan salah satu bagian terpenting dari setiap mesin. Hampir semua mesin meneruskan tenaga bersama-sama dengan putaran. Peranan utama transmisi seperti itu dipegang oleh poros.
Poros untuk meneruskan daya diklasifikasikan menurut pembebanannya sebagai berikut :
a. Poros Transmisi b. Spindel
c. Gandar
Pembebanan yang dialami poros antara lain beban puntir, lentur serta beban puntir dan lentur. Tetapi di sini poros yang dibahas adalah poros dengan beban puntir dan lentur.
• Daya yang direncanakan
Nd = fc . N (kW)
• Momen Puntir ( momen yang direncanakan )
Nd = 102 ) 60 / 2 )( 1000 / (T πn Sehingga, T = 9,74 . 105 . n Nd (kg.mm) Keterangan : N = daya motor (kW)
Nd = daya yang direncanakan (kW) fc = faktor koreksi
T = torsi (kg.mm) 2. Sabuk dan Puli
Jarak yang jauh antara dua buah poros sering tidak memungkinkan transmisi langsung dengan roda gigi. Dengan demikian, cara transmisi putaran atau daya yang lain dapat diterapkan, dimana sebuah sabuk luwes atau rantai dibelitkan sekeliling puli atau sproket pada poros.
Transmisi dengan elemen mesin yang luwes dapat digolongkan atas transmisi sabuk, transmisi rantai dan transmisi kabel atau puli. Transmisi sabuk dibagi atas tiga kelompok, yaitu :
a. Sabuk rata
b. Sabuk penampang trapesium c. Sabuk dengan gigi
Berbicara soal sabuk (belt) tidak terlepas dari puli. Konstruksi puli terbuat dari besi tuang atau baja dan bisa juga dari kayu, tetapi puli kayu sudah tidak banyak digunakan lagi karena tidak efektif. Untuk konstruksi ringan ditetapkan puli dari aluminium.
3. Bantalan
Bantalan adalah elemen mesin yang menumpu poros berbeban, sehingga putaran atau gerakan bolak-baliknya dapat berlangsung secara halus, aman dan panjang umur. Bantalan juga harus cukup kokoh untuk memungkinkan poros serta elemen mesin lainnya bekerja dengan baik.
Bantalan dapat diklasifikasikan sebagai berikut : a. Atas dasar gerakan bantalan terhadap poros
- Bantalan luncur - Bantalan gelinding
b. Atas dasar arah beban terhadap poros - Bantalan radial
- Bantalan aksial
- Bantalan gelinding khusus
4. Pasak
Informasi Umum : - Tuntutan Mesin - Batasan dari Mesin
Pasak adalah suatu elemen mesin yang dipakai untuk menetapkan bagian-bagian mesin seperti roda gigi, sproket, puli, kopling, dll pada poros. Momen diteruskan dari poros ke naf atau dari naf ke poros.
Pasak pada umumnya dibedakan atas beberapa macam. Menurut letaknya pada poros dapat dibedakan antara pasak pelana, pasak rata, pasak benam dan pasak singgung.
5. Las
Las adalah salah satu cara untuk menyambung dua bagian logam atau plat. Sambungan las dikategorikan dalam sambungan tetap. Dalam pengelasan sehari-hari las yang banyak digunakan adalah las asetilen dan las listrik.
6. Baut dan Mur
Sebagai sarana penyambung yang dapat dilepas banyak digunakan ulir sekrup. Baut dan mur merupakan pengikat yang sangat penting untuk mencegah kecelakaan atau kerusakan. Fungsi dari mur baut adalah menyambung dua logam atau dua plat menjadi satu.
VII. DIAGRAM ALIR PERANCANGAN
Informasi Umum : - Tuntutan Mesin - Batasan dari Mesin
Gambar 1. Diagram Alir Perancangan Mesin Perajang Singkong
VIII. ESTIMASI BIAYA
Mesin Perajang Singkong Perhitungan Gambar Kerja Proses Produksi Analisis Sesuai Tuntutan Mesin Teori-Teori Penunjang Kesimpulan Informasi Umum : - Tuntutan Mesin - Batasan dari Mesin
Evaluas i
Evaluas i
No Bahan Spesifikasi Vol Satuan Harga/Satuan Jumlah
1 Proposal 1 buah Rp 10.000 Rp 10.000
2 Motor 1/4 HP, 1400 rpm 1 buah Rp 400.000 Rp 400.000
3 Puli Besar 25 cm (D) 1 buah Rp 60.000 Rp 60.000
4 Puli Kecil 5 cm (D) 1 buah Rp 40.000 Rp 40.000
5 Sabuk V Tipe A, L1275 1 buah Rp 35.000 Rp 35.000
6 Poros 1 buah Rp 150.000 Rp 150.000
7 Pasak 1 buah Rp 15.000 Rp 15.000
8 Bantalan 2 buah Rp. 40.000 Rp. 80.000
9 Piringan Al 27 cm (D) 1 buah Rp 65.000 Rp 65.000
10 Pisau 3 buah Rp 5.000 Rp 15.000
11 Besi Siku 30 x 30 x 3 (mm3) 1 lonjor Rp 40.000 Rp 40.000
12 Plat Baja 1 meter2 Rp 50.000 Rp 50.000
13 Baut dan Mur M10 x 1,5 11 buah Rp 1.000 Rp 11.000
M12 x 1,5 11 buah Rp 1.000 Rp 11.000
14 Lain-Lain Rp 200.000
Total Biaya Rp 1.182.000
Gambar 2. Mesin Perajang Singkong Keterangan gambar :
1. Rangka 6. Corong Pemasukan 2. Tempat Keluaran 7. Penutup Piringan
3. Pisau 8. Sabuk V
4. Piringan 9. Motor 5. Bantalan
Sato, G. Takeshi dan N. Sugiarto Hartono, 1992, Menggambar Mesin Menurut Standar ISO, PT. Pradnya Paramita, Jakarta.
Stolk, Jac dan C. Kros, 1984, Elemen Mesin, Penerbit Erlangga, Jakarta.
Sularso dan Kiyokatsu Suga, 1991, Dasar Perencanaan dan Pemilihan Elemen Mesin, PT. Pradnya Paramita, Jakarta.
