PENGARUE
PROSESOIL
TENHADAP TEGANGAN
PUTUSIIAN ?IXPAI{JANGAN
PUTUSKARET
UNTI'K
KOMPONEN
PIOMPA AIR TANGAN
Oleh:
Siti Rochani, Luciawati SmarfoABSTRACT
The
objectiveof this
researchis to know influene of
processoil
to
the physical prOperties tensile strength and elongationat
breakof
rubber compoundfor
handwder
pmp.
Vulcanized nrbber makes from RutSEr Smoke Sheet @SS) and StyreneButadiene Rubber
(SBR
1502)as raw material.
lngredientwhich
addedto
raw material were ParafEn Wax, StearicAci4
ZnO, CaCO3, CarbonBlach
ProcessOil,
CBS,
TMT,
AOSP
and
Sutphur.
Raw
material
rr$ber and
ingredient
were compoundedin
a trvoroll mill
and formed to slab byhy&aulic
press at temperature 150 oC and pressure$A
k$cm?.It
should be carry out by varrying processoil
3-9part Uy weight
raw
material,
Tlre
compoundwas
testedtensile strength
and elongation at break. The result ofthis
research indicated that processoil
(Xl)
andtensile strength
(Yl)
bare
regression equation asYl:
235,697-8,33X (corelation coeffisien= 0,72)while
processoil
and elongation at break has regression equationas
Y2=
251,64+
12,75X
(corelation coeffisien = 0,97).INTISARI
Penelitian
ini
bertujuan unhrk mengetahui penganrh prosesoil
terhadap sifatfuis
t€gangan putus dan perpanjanganprtu$
vulkanis:lt karet unhrk pompaair
tangan.Vulkanisat karet untuk homponen pompa
air
tangan dibuat dari bahan baku Rubber Smoke Sheet (RSS) dan Styrene Butadiene Rubber (SBR 1502) ditambahingredren-ingredien antara
lain
Parffin
Wa"x, Asam stearaLZnO,
CaCO3, CarbonBlach
Proses
Oil,
CBS,
TMT,
AOSP
dan
sulfur.
bahan,bahan tersebut
diatasdikompoding
@a
sehah
alat two
roll mill.
Kompon yang dihasilkan
dibualrnenfadi bentuk slab
&ngan
menggunakan hydraulic press padasrhu
150 oC dant*anan
150kglcm2.
Konrponkaret untuk
komponen pompaair
tangandihrat
&ngan
memvariasikan prosesoil 3
sanryai9
bagian berat
bahanbaku
karet. Pengujian yang dilakukan terhadap kompon tercehrt adalahuji
tegangan putus dan perpanjangEr Frtus. Data hasil pengujian memmjukkan bahwa a!ilara proseso{
()f)
dengan tegangrup*us
(yl)
menunjul*an
ada persamaan regresi sebagaiberihrt
:Yl=
235,6974,3Xl
(koefisien korelasi = 0,72). Sedangtan antara procesoil
denganp€teaqiangan
pthrs
(Y2)
mempuryai
persamaan reEfesiY2=
251,64+
.\2,75Xftoefisien korelasi = 0,97).
I
PENDAHULUAN
Bahan pslrrnak atau softener
juga
disebtrt "physical softener atau physical .,"r.sticir-.;r". Waiaupm bahanini
tidak bereaksi secaralomia
dengan karet, namun :ahan tersehit berpengaruh terhadap sifat kompon dan vu.lkanisatnya. Beberapa hall,eng penting
sebagalakiht
dari
pengguiaan bahan pelunak dalam
proses :1:r,}ifimtan barang karet antaraiain
:1. meningkatkan plastrsitas kocrp*n
2. membanru
ffiemprcryat
pencamp{iran pigrnen 3. rneng*u:tioitexlpratur
pencamp.rran'1. mengura*gi kemwgkrnan kompon lengket ke
mill
5. m*ningkalkan daya lengket sesama kompon 5.
memp*ancar
proses ekstrusi dan nrolding7. mengurangi
pmakaian
energi8. bersifnt sebegai pelumas pada jaringan ndkanisat
9
memperkdc
sifatlulkanisat
tstilah peg"rser, plasticizer, soflener dan
exten&r
s&igat berhuhungan erat dan bisasaling mengga$ti. Petris€r digunakan
untuk
menaikkan efisiensi rnastlkasi karet;eperti u-ntuk menzukkruI
keceptan
pemutusanrantai molekul,
khususnya untukieret
alam" Fenggr:naarr pe$rser dalam kompon, yang normal kurangdari
0,5 phr ,rntukkaret alam,
seda*gkanuntuk karet
sintetis digunakanlebih
banyak lagl.Pepiser
ditarakhkan
pada saatawal
mastikasi, sedangkan ingredrentyang lain
litambahkan s€telah selesarnya proses mastikasi, Beberapa peptiser cocok untuk rrastikasidalam internal
mill
dan yang larn
cocok digunakan pada openmll.
Pepiiser tidak rne,mpngaruhrsiftt
vulkanisat yang dihasilkan.Proses
oil
adaleh petroleum yang didasarkanminyak
mrneral. Fenggunaan :rosesoil
&lana kompon berkisar antara 5-10 phr. dalam proses kompondrng prosesril
krfungsi
menurunkan viskosi8s darr
mernudabkan penggabunganfiller.
Kekerasarkempn
akan berkuang atau menurun i,*rgantungjunlah
dan gracleoil
yeag dipergun*kaa. Proses
oil
dibedakan menjadi 3 -_laifir aromatlkoil,
naphtemcoil
ia:i
paraffinicoil.
Aromalicoil
mempr:nyai sifat mexrproses Grocessability)
yang:al!i,
namun nremprnyar efekyang h.uuk
karenabisa
menyebabkanFngotoran
istaimng) Paraffinic
oil
mernprnyar
sifat
kebalikan
dan
aromatrc
oil
yaitukemampran proses
lurang
bagrrs namun efek terhadap pengotorankecil.
Sedangkan naphtenicoil
men4runyai sifat antara aromatic oil dan paraffinic oil.Beberapa
nucam
plasticizer beserta sifat dan kegunaannya adalah seperti tersehrt fibawahini
:M""v-brbk
-
-"d"
stabilitasuaina
berfo'rrang';;;-i;.
terhadaPaging berkuranq
lYok
"ou'*
tu.",
alam dan srntetis (kecusli bqlYl)
Aromatic
Oil
Paraffimc Gri |"iaplrt-e;ruc ihtr Flire Tarj
n--r,drricarbonwax I ICocok untuli karet
buryl
EfektiYitas sebaryt,t"***g
aid kecil'
$edrkit memberikan efek ,rndu*u*u.
Tahan terhadaP aging'Membantu
dispersi
fi1ter
dalam
karetmencegah lengketnya karet pada rol
Mempunyar
sifat
antara paraffrnic oil.aromatic
oli
daliUn1*k karet alam. Bersifat
asn:t:
Penggunaani-l
prrn
Nrtelubantu mastlknya ;::,'rb*n blaek dalam karet.Untuk
prsses ekstrusi, pernakaian :u1pu'
;;;g*
o,sX,3ltu
tertralu banvak menl'ebabkanbloorning
Untuk
softener karet buty'I, penggunaan lebih dad' 5 %.Unttit
karet sintetikTahan aging Ester Ptrasticu"er
PEP,DBP.DCP,TEP' d11)
Asani
lcie*"
dan derivatifnYa92
Majalah Barang
Kulit,
Karet
danPlastik
Vol.flI
No.22 Th. 1996/1997
Bifirmen
I
Penggunaan 5-20 phr
Membantu
penqrmpran
filler,
merendahkan suhu proses dan mengurangi schorching. Coumaronresin
I
U"*
karet sintetis, memperbaih kenarnpakan pada permukaanV
Gil
I
Unn:k pengeluaran produkdari mold
IL MATERIDAN
METODf,
L
MateriMateri penelitian merip,ti
bahanbaku,
bahan pembantudan
peralatan yang digunakan dala:n penelitian.:
Rubber Smoked Sheer ( RSS t):
Stlrene Butadiene Rubber (SBR 1502)Prose
Oil,
CaCO3, CarbonBlack. Asam
Stearat, ZnO, ParafinicWax TMT,
CBS. AOSP dan Sulfur:
tirnbngan,
ptsau Fntong,krus porselin,
tworoll mill,
cetakankompon, hydrarrlic
press, stop watch, lembaran aluminiu m. (, rJ r o tl,ci.?tr.:
alatuji
curing timealat
uji
tegangan putusBahan Baeianberat RSS SBR 1502 CaC03 Carbon Black Asam Stearat ZnO Proses
Oil
(bervariasi) Paraffin WaxTMT
AOSP CBSSulftr
80 20l5
50 1,5 43,4,5,6,7
,8,9bagian
1 0,25I
I
,
b. Proses Pembuatan Kompon Karet untuk Pompa
Air
Tangan - Bahanditimhng
sesrai dengan formulasi yang ditetaSan.-
Karet alam(
RSS)
dimasikasi
didatamtwo
roll mill,
kemudian ditarnbohSBR 1502
dieiling
masukkan parafinwax giling
satrFi
f,retis.
Stthu tworoll mill
dijaga palingtinggi
7GC-
Tambahkan Asam Stearat dan ZDO, kemudianCalton
Black dan poaesoil,
digling
lagl
sampar homogen Ssudahitr
tarnbahkan PtsN, CBSdm TMT.
Terakhir
mas*kan sulfrr, digiling
lagi hinggahmogen.
- Kompon yang dihasilkan dikondisikan dalam ruang kondisi pada suhu
Q5f2)
o C, kelembaban 65 o/oeelama kurang
l*ih
24 jam.-
Setelahitu
dilakukan
uji
cure
tirc
un&k
meng$ahui wafcu
optimumkemasakan karet.
-
Kompon dibuat bentuk slab&ngan
menggunakanabt Hi&olik
Press padasuhu
150'C,
tekanan 150klCm
&ngan wa*or lang
disesuaikan dengatr hasiluji
Cure time.c. Pengujian tegangan
ptus
dan perpanjangan putusPengujian dilalarkan dengpn menggunakao
alat
Uji
TeganganPrrtls.
Fmongcuplikan denganbentuk dayung (
&mbell
) memakai pisaupoms.Beri
tanda&ra
gans sejajar@a
crpukan
berjarak2
cm
simetris dit€n9h-tengah dayung. a. Bahan baku - karet alam - Karet slntetis b.Bahan pembantu : c. Peralaran - Alat-atrat p{oses - AIatuji
2. Metode Penelitian a. Formulasi BahanKompon
karet untuk
komponen pompaair
tangandihrat
dcngan lbrmulasi
sebagai berikut :
94
Maialah Barang
uku'
H"'
dan rebat"qrkT
kemudian pasang pada arat sehingga jarak antarake
u.kpitan
A) rnm. Fenarikan rrikerjek;rn dengan kecepalani{tlCm/menit
sampaicuflifanpnrs
krhitmg;an:
Tegangantrfiis:
F
kgcm2
txw
rurpaqianganfrhrs:
Ll
-Lo
x
100 %I,o
feterangan Fjumlah poses oil.
Posamaan
regresi untuk garis lurus
adalahYl:
a
+
bX'
Setelah dihitungdidapatkan
niiai a= 235,G;dai nilai hF
-
E,33, sehingga persamaan regresinya.""irAi
y=
235,69 - 8,33X (untukX:
3 s/d 9),Nilai
koefisien korelasi(r)
untukpersamaagaristersehltadalah0,T2.Garisregresiterlihat'cenderungsemakin
menrrnrndenganbertambahnyanilarX(,umlahprosesoil).Yangberartrbahwa
.tt
t"g-g*
prtus kompon semakrn turun dengan naiknya jumlatr prosesoil'
Hal
ini
drsebatrkan rrarena dengan semahn banyakjumlah
prosesoil,
karet akan semakin melunak karena bertniangrrya panjang molek*lk"t
tf
TqS'
akibat danp"*oto,*ikatanrangkaptcaret.-l(arenaparrjangmolelrulkaretsemalon
krkurang,
maka tegangan P$us kompon semakin rendah'2. Sifat fisis PerPanjangan Putus
Data hasil
uji
sifai fisisperpnjangan p$us
dapatdilihat

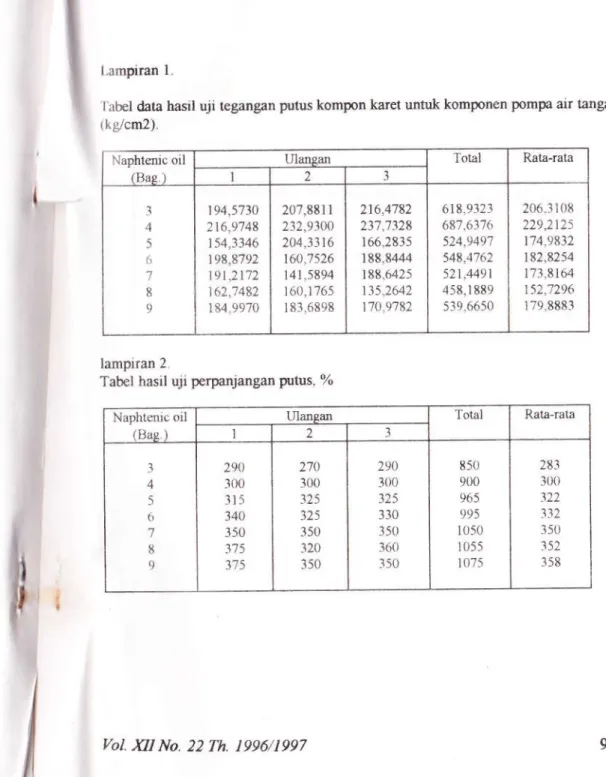

pada lampiran 2.Dai
Mtahasil
uji
tersehrtaiUat
graftk
hubungan antara perpanjanganpars
dengan jumlah Proses oil. beban yang diperlukan untuk menarik cuplikan sampar p$us,
kg
tebal crrylikao, Cm
tebaroplikan,
CmFnjang mu!-muta
cuplikan antara2
tarda gairs paqiangcr$ikan
antara 2tandagaris,@a
r"utto
ert"
EASIL PDNELITIAI\I I'AIY PEMBAEASAI{
Sifat
ns*
tegang;anp$us
Hasil
qii
si&t
fisrs teganganprtus
kompon karet untuk komponen pompa.il
ten
,
deryan yariasi pemataiao prosesoit3;
4; s;6;7;
t
dan 9'bagran dapatdilihat pada
laryiran
t.
="s.$uji
tersehrt dibuar
grafik
hubtrngan antara tegang,an putusdengan
t
w
Lo
LI
;Q=
= o-E o E 6 o Ft
TeSa[Sln P^utust
INabthenic oil ( baqian )
Grafik 2. Hubungan antara perpanjangan putus dengan jumlah proses
oil'
Grafik beftentuk garis lurus
dengannilai
konstantaa= 251'64
danV
12'75'sehrngga persaruun regresi menja&
Y-:251'64
+
12'757'' Koefisien korelasi danl"cenAe*ofa,
semalnnnaik
nilai
perpanjanganprtus
dengan bertambahn aproses
oil.
Halini
disebabkan karena-sifatp.oris oii
yang berfungsijuga
sebacarpelunak. Oleh karena
it ,"*'ti"
banyak prosesoil
maka karet akanmelunah sehLrngga perpanjangan putusnya sema}en
tinggl
dan teganganputusnya
semakin rendah.
3456789
cnnbar
l.
Grafikh"h,"s*
t"6Ji[Hli,:'Crti%[!r*
prosesoir
(X)
Majalah Barang
Kulit,
Karet
danplastik
Yol.)OI No. 22 Th' 1996/1997
KESIMPULAN
fffffiH*ffi#ilT1**
kompon ka.ret unruk komponen pompaair
'
Jumlah penggunaan prosesorl
sangatberpeng;aruh terhadap sifat
fisis
tegangan putus dan perpanjangan__prtus,aengan
p..ruruun
regresi
yl=
235,69 _ E,33X rtan
Y2= 25t.@
+
ti,lsjt
1
vf
= niiri"t[gu,
putus, X= jumlah proses
oil).
rgan putus'Y2= nilai
perpaqianganFIasil
ujr
tegang;an prltus sepertiterrihat
oadapber
daramlampiran
l.
&ngan
bagan berai proses orr.3 s/d
s
bagran;;;nuhi
pers.l.aratansirr.
0898-89-4
:"Vurkanisat Karer {Jntuk
Ko*poi;p;;;Air
Tangim,.
Nilai
tegangan prtusffi1?ffi3r"nffij:'*n
oeneaniumr;;
p,oues oir +bagil
f
olhi
,"g*gun
Dari tabei has* uji perpnjangan
p,tus
(rampi run 2.)ternyata
kompon karet
unt,k
komponen pompa arr tangandeigrr:rr,rrrfproses
oil
3 baglantidak memenuhi persyaratan srandar'
Mpsk
,
kompon
&njanlumlah
prr[-,,ryo
9 bagian mernenuhi persyaratan
sNL 089g-8'r-,t
,iit
komponen
p,mpa
bagraa diamrulai
perperyangan rurh$twtinggr uaurirr-to*poo
dengan
jumlah
prosesoil
9bagan
(nilai
perpqlangantrrtus
3SByo).I}AFTARPUSTAKA
Anonimous;
"Rubberllhnology
And
Manufacture,, SBp Boardof
ConsultantEnglneecs, nooe
N"g*.
Dellu.",**ffim*
'
0s9s-s9-A v.&aar&at
KarerUnhrk
Konponro
"* "ilil
;Uf*
Rubber chemistrv",D van
Nostrandcompany rnc, New durray R spieger,
pM:
schaum'cGrt
Line ofrheory
and problems ,,statisticnin
SI Unit, Mc Graw-Hill fnternatonaf
6*t
Cornpuoy, Singapore.Ridha
tuizal
'Rr&bd
?rocessing
oiGekri
palam
Negeri,, rol,"karla
m#""
Ttuorogr
[* ;;i*
pemanfaatai--,urirrr.*
danl,ampiran 1.
Iabel data hasil
uji
tegangan putus kompon karet untuk komponenpomp
air tanganrk{cm2).
Naphtenic oil lllanean Total Rata-rata
I 2 3 4 5 5 a 8 o 194,s730 216,9748 154,3346 198,8792 191.2172 162,7482 184.9970 207,881 1 232,9300 204,3316 160.7526 141,5894 r 60,1 765 1 83.6898 216.4782 237;7328 r 66,2835 1 88,8444 188,6425 135.2642 170.9782 61 8.9323 687.6376 524,9497 548,4762 521,4491 458,1 889 539.6650 206.31 08 229,2125 17 4,9832 I 82,8254
l73.8lg
152,7296 1 79.8883 lampiran 2,Tabel hasil u;i perpan3angan putus. o/o
il
Naphtenic oil (Bas, )
lllangan Total Rata-rata
2 3 3 4 5 () '7 ti 9 290 300 315 340 350 3'15 375 274 300 325 32s 350 320 3s0 290 300 325 330 350 360 350 850 900 965 995 1050 r 055 I 075 281 300 322 332 350 352 358
