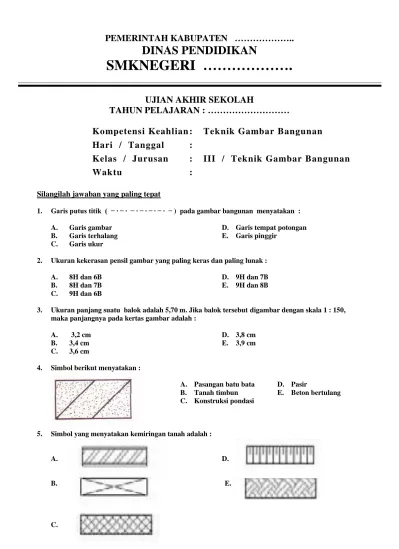

PEMERINTAH KABUPATEN ………..
DINAS PENDIDIKAN
SMKNEGERI ……….
UJIAN AKHIR SEKOLAH
TAHUN PELAJARAN : ………
Kompetensi Keahlian : Teknik Gambar Bangunan
Hari / Tanggal
:
Kelas / Jurusan
: III / Teknik Gambar Bangunan
Waktu
:
Silangilah jawaban yang paling tepat
1. ∙ ∙ ∙ ∙ ∙ ∙ ) pada gambar bangunan menyatakan : A. Garis gambar D. Garis tempat potongan B. Garis terhalang E. Garis pinggir
C. Garis ukur
2. Ukuran kekerasan pensil gambar yang paling keras dan paling lunak : A. 8H dan 6B D. 9H dan 7B B. 8H dan 7B E. 9H dan 8B C. 9H dan 6B
3. Ukuran panjang suatu balok adalah 5,70 m. Jika balok tersebut digambar dengan skala 1 : 150, maka panjangnya pada kertas gambar adalah :
A. 3,2 cm D. 3,8 cm B. 3,4 cm E. 3,9 cm C. 3,6 cm
4. Simbol berikut menyatakan :
A. Pasangan batu bata D. Pasir
B. Tanah timbun E. Beton bertulang C. Konstruksi pondasi
5. Simbol yang menyatakan kemiringan tanah adalah :
A. D.
B. E.
A C D E B
P1 = 10kg P2 = 5 kg 30◦
6. Pada gambar berikut bagian batang yang menerima gaya tekan adalah :
A. AC D. EB B. AD E. DE
C. AE
7. Besar gaya reaksi tumpuan RAH, RAV, dan RBV pada gambar berikut, adalah :
A. 4 kg, 4 kg, 4 kg D. 5 kg, 4 kg, 6 kg B. 4 kg, 4 kg, 6 kg E. 5 kg, 5 kg, 6 kg C. 5 kg, 4 kg, 4 kg A B 2 m 2 m 1 m
8. Yang bukan termasuk bangunan teknik sipil kering adalah :
A. Rumah D. Pabrik
B. Tempat ibadah E. Gedung perkantoran C. Bendungan
9. Bagian akhir dari konstruksi septictank adalah :
A. Bak kontrol D. Bak peresapan B. Tangki septic E. Bak penghancur C. Bak pengeluaran air
10. Bila kedalaman tanah keras cukup dalam (melebihi satu meter), sebaiknya menggunakan pondasi : A. Batu kali D. Beton bertulang
B. Plat kaki E. Sumuran C. Balok slof
11. Kuda - kuda yang dapat mendukung beban atap sampai sepanjang 75 meter adalah :
A. Kuda – kuda bambu D. Kuda – kuda Beton bertulang B. Kuda – kuda kayu E. Kuda – kuda Baja
C. Kuda – kuda Beton
12. Alat sambung yang digunakan pada konstruksi kuda – kuda baja adalah :
A. Paku, paku keling, dan las D. Baut, paku keling, dan las B. Baut, paku, dan las E. Baut, paku, dan las C. Paku, paku keling, dan baut
13. Yang bukan merupakan peralatan keselamatan kerja di bawah ini adalah : A. Kaca mata D. Helm B. Sepatu boot E. Sandal C. Sarung tangan
14. Komponen berikut harus ada pada lembar halaman muka dokumen pelaksanaan bangunan gedung, kecuali :
A. Nama dokumen D. Tahun pembangunan B. JuduL E. Daftar gambar C. Nama biro perencana
15. Simbol yang menyatakan empat batang tulangan pokok berdiameter 12 cm pada konstruksi kolom adalah :
A. Ø 4 - 12 D. 4 Ø 12 B. 12 Ø - 4 E. Ø 12 – 4 C. 12 Ø 4
16. Dalam perencanaan pembesian beton bertulang perlu diperhatikan hal- hal berikut , kecuali : A. Ketentuan jarak minimal tulangan D. Ketentuan jumlah minimal tulangan B. Ketentuan jarak maksimal tulangan E. Ketentuan panjang maksimal tulangan C. Ketentuan diameter minimal tulangan
17. Ketebalan minimal untuk konstruksi pelat lantai adalah :
A. 6 cm D. 15 cm B. 9 cm E. 18 cm C. 12 cm
18. Tulisan yang menunjukkan garis tengah tulangan pada pelat 8 mm dengan jarak 12 cm, adalah : A. 8 Ø - 12 D. 12 - Ø 8
B. 12 Ø - 8 E. Ø 8 - 12 C. Ø 12 – 8
19. Perbandingan campuran beton untuk kolom kedap air adalah :
A. 1 : 1½ : 2½ D. 1 : 2 : 4 B. 1 : 1½ : 3½ E. 1 : 2 : 4 ½ C. 1 : 1 ½ : 4
20. Penerapan sambungan yang baik antara tiang kusen dengan ambang atas kusen adalah : A. Bibir lurus D. Bibir miring
B. Pen dan lubang terbuka E. Bibir miring berkait C. Pen dan lubang tertutup
21. Untuk mencegah agar tanah tidak longsor maka dibuat dinding penahan tanah. Penampang dinding penahan tanah yang baik berbentuk :
A. Persegi D. Trapesium B. Persegi-panjang E. Lingkaran C. Segitiga
22. Kelebihan penggunaan kayu untuk kusen pintu dan jendela adalah :
A. Mudah menyerap air D. Tidak tahan rayap
B. Tampilannya bersifat natural E. Harganya relatif lebih mahal C. Pekerjaan finishingnya relatif mudah
23. Kelemahan kusen aluminium dibandingan dengan kusen kayu adalah dalam hal : A. Harga D. penyusutan B. keawetan E. model C. Perawatan
24. Agar tangga nyaman dijalani maka ukuran optrade ( tegak ) harus sebanding dengan
ukuran aantrade ( datar ). Dalam hal ini dapat digunakan rumus :
A. 1 aantrade + 1 optrade = 57 s.d 60 cm D. 1 aantrade + 2 optrade = 60 s.d 65 cm
B. 1 aantrade + 2 optrade = 57 s.d 60cm E. 2 aantrade + 1 optrade = 60 s.d 65 cm
C. 2 aantrade + 1 optrade = 57 s.d 60 cm
25. Bagian konstruksi kuda – kuda yang letaknya paling atas adalah :
A. Atap D. Gording
B. Reng E. Kaki kuda – kuda
26. Arti dari notasi berikut adalah :
A. Plat a lebarnya 10 cm dan letaknya + 400 cm B. Plat a tingginya 10 cm dan letaknya + 400 cm C. Plat a tebalnya 10 cm dan letaknya + 400 cm D. Plat a panjangnya 10 cm dan letaknya + 400 cm E. Plat a sisinya 10 cm dan letaknya + 400 cm
27. Konstruksi sambungan berikut terdapat pada konstruksi :
A. Pintu D. Kuda – kuda B. Jendela E. Lantai C. Plafon
28. Yang bukan termasuk bagian kusen adalah :
A. Alur cat D. Angker
B. Alur kapur E. Telinga
C. Tiang
29. Yang termasuk dalam pekerjaan interior adalah, kecuali :
A. Ruang tamu D. Ruang dapur
B. Kamar tidur E. Taman
C. Ruang makan
30. Yang bukan merupakan ciri – ciri keramik eksterior adalah :
A. Tahan terhadap perubahan cuaca D. Permukaannya tidak mengkilap
B. Daya serap air rendah E. Permukaannya mengkilap
C. Permukaannya bergelazur
31. Arah kemiringan pensil dalam menggambar teknik bangunan, adalah :
A. 40° D. 70°
B. 50° E. 80°
C. 60°
32. Jarak minimal antara kuda – kuda adalah :
A. 3 meter D. 4,5 meter
B. 3,5 meter E. 5 meter
C. 4 meter
33. Diameter tulangan pokok minimal pada konstruksi balok / kolom adalah :
A. 8 mm D. 11 mm
B. 9 mm E. 12 mm
C. 10 mm
34. Ukuran kertas gambar A2 adalah :
A. 210 X 297 mm D. 594 X 840 mm
B. 297 X 420 mm E. 840 X 1188 mm
A
B
35. Judul gambar dan skala gambar ditulis di sebelah :
A. Atas gambar D. Samping kiri gambar
B. Tengah gambar E. Samping kanan gambar
C. Bawah gambar
36. Letak susunan kayu dari yang teratas dalam penggambaran denah rencana atap adalah :
A. usuk , reng, gording, kaki kuda-kuda D. Reng, usuk, gording, kaki kuda-kuda
B. Usuk, gording, reng, kaki kuda-kuda E. Reng, usuk , gording, kaki kuda-kuda
C. Reng, gording, usuk kaki kuda-kuda
37. Penerapan sambungan antara kaki kuda-kuda dengan balok tarik adalah :
A. Bibir lurus D. Bibir miring berkait
B. Bibir lurus berkait E. Pen dan lobang
C. Bibir miring
38. Alat penyambung dua pipa yang diameternya berbeda adalah :
A. Elbow D. socket
B. Tee E. Valve socket
C. Reducer socket
39. Icon perintah untuk mencerminkan suatu obyek sehingga sama dan sebangun adalah :
A. D.
B. E.
C.
40. Untuk membuat arsiran di bawah digunakan perintah :
A. Fillet D. Mirror
B. Trim E. Champer
C. Hatch
41. Garis bukaan pintu berikut digambar dengan menggunakan perintah :
A. Line D. Rectangle
B. Arc E.
C. Spline
42. Untuk mempertemukan ujung garis A dengan ujung garis B di bawah ini digunaka perintah :
A. Champer D. Mirror
B. Hatch E. Trim
43. manfaat utama dari daftar gambar adalah :
A. Memudahkan membaca gambar D. Memperjelas gambar
B. Memudahkan mengerjakan bangunan E. Kelengkapan dokumen gambar
C. Memudahkan mencari gambar yang diperlukan
44. Fungsi icon adalah untuk menjalankan perintah ::
A. Copi D. Offset
B. Erase E. Skala
C. Mirror
45. Jika untuk mengecat dinding seluas 1 m2 ( tiga lapis ) memerlukan cat tembok 0,2 kg dan plamur tembok 0,16 kg, berapakah kebutuhan cat tembok dan plamur untuk mengecat dinding yang berukuran :
A. 2,4 kg dan 4 kg D. 3,4 dan 5 kg
B. 3 kg dan 2,4 kg E. 3,4 kg dan 2,4 kg
C. 3 kg dan 3 kg
46. Fungsi utama partisi ruang adalah :
A. Memperindah ruangan D. Mempertegas fungsi ruang
B. Memperbanyak ruangan E. Memperbanyak fungsi ruang
C. Memperluas ruangan
47. Di bawah ini adalah bahan finishing untuk dinding, kecuali :
A. Keramik D. cat
B. Wallpaper E. Batu alam
C. Beton
48. Dengan adanya pembagian ruang yang tepat maka para penghuni rumah dapat :
A. Beraktivitas dengan nyaman D. Beraktivitas dengan bebas
B. Beraktivitas dengan sesuka hati E. Beraktivitas dengan cepat
E. Beraktivitas dengan tanpa gangguan
49. Berikut ini manakah yang termasuk bahan finishing bukan buatan ?
A. Batu alam D. Keramik
B. Cat E. Vernis
C. Politur
50. Yang termasuk partisi ruang non fisik adalah :
A. Kayu D. Warna
B. Kaca E. Bambu
