BAB III
METODOLOGI PENELITIAN
3.1 Pengumpulan Data
Penelitian dilaksanakan atas dasar untuk mencapai tujuan atau sasaran yang diinginkan. Tujuan melakukan penelitian ini adalah untuk mendapatkan data-data pokok baik data primer maupun data sekunder, yang selanjutnya akan digunakan dalam pengolahan dan juga analisa data dalam rangka mendapatkan hasil sesuai dengan tujuan yang diharapkan, yaitu evaluasi sistem perencanaan drainase di Perumahan Premier Riviera.
Teknik pengumpulan data pada penelitian evaluasi sistem perencanaan drainase ini dilakukan sebagai berikut :
- Untuk data-data yang berkaitan dengan kajian perencanaan teknis dan perencanaan non teknis didapatkan secara instansional dan survei atau peninjauan lokasi.
- Asumsi-asumsi pendekatan ditetapkan dengan meninjau hasil survei serta data perencanaan dari pihak pengembang, yang dalam hal ini adalah PT. Premier Qualitas Indonesia JO Pilar Megah.

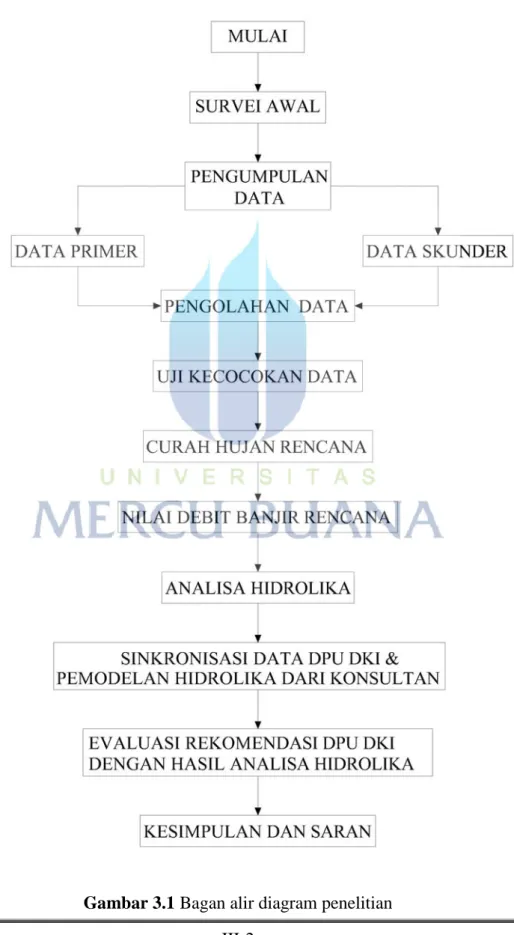

3.2 Diagram Alir
Diagram alir ini merupakan tahapan penelitan yang akan dilakukan dalam rangka menyelesaikan penelitian ini. Dengan demikian, penelitian ini dapat diselesaikan dengan sistematis dan mendapatkan hasil yang valid serta sesuai dengan tujuan
yang diharapkan, tahapan tersebut dapat di ilustrasikan pada diagram alir / flow
chart sebagai berikut :
3.3 Metoda Penelitian dan Pengolahan Data
3.3.1 Umum
Pada tahap ini data yang telah didapat dianalisis dan diolah sesuai dengan kebutuhannya. Masing-masing data berbeda dalam analisis dan pengolahannya. Analisis dan pengolahan data meliputi kegiatan pengakumulasian, kemudian pengelompokan berdasarkan jenis data, dan selanjutnya dilakukan analisis masing-masing data. Dengan analisis dan pengolahan data yang sesuai maka akan diperoleh variabel-variabel yang akan digunakan dalam evaluasi sistem perencanaan sistem drainase Perumahan Riviera.
Cakupan data-data yang dianalisis dan diolah meliputi :
a. Data Perumahan
Data perencanaan Perumahan Premier Riviera di perlukan guna mengetahui pola pengembangan kawasan tersebut, baik dari segi jumlah unit rumah dalam kawasan maupun pola utilitasnya.
b. Analisis data peta topografi dan kontur
Data-data dari peta topografi digunakan diantaranya digunakan untuk batasan daerah studi, menentukan kemiringan saluran drainase, pola pergerakan aliran air.
c. Analisis data hidrologi
Data hidrologi ini dipergunakan untuk perencanaan analisis intensitas curah hujan harian dan debit banjir rencana yang terjadi di lokasi studi.
3.3.2 Lokasi Penelitian
Lokasi perumahan Perimer Riveira JL. Bekasi Timur Raya KM 17 RT.004, yang merupakan daerah layanan Waduk Rawa Gelam. Secara administratif, lokasi studi berada di Kelurahan Jatinegara, Kecamatan Cakung, Jakarta Timur.
Lebih jelas, gambaran lokasi kegiatan dapat diperhatikan pada gambar berikut :
Gambar 3. 2 Peta Umum Lokasi Perumahan Premier Riviera
Ruas Saluran yang melintasi lokasi Premier Riveira Lokasi Kegiatan :
3.3.3 Data Perumahan Premier Riviera

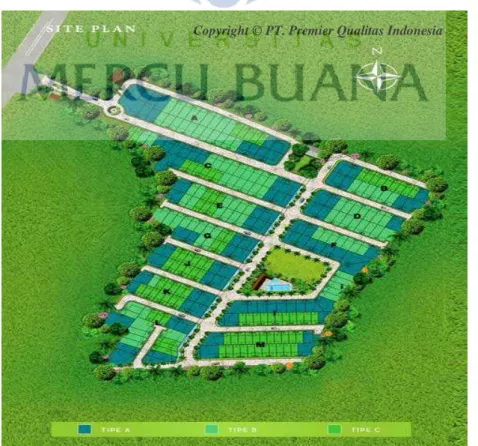

Premier Riviera adalah kawasan hunian eksklusif yang di persembahkan oleh PT. Premier Qualitas Indonesia Joint Operation dengan PT. Pilar Megah Pradigdo Sejahtera, yang dikembangkan di wialaya Jatinegara Jakarta Timur. Luas kawasan ini mencapai 6,1 Hektar dengan total jumlah rumahnya mencapai 289 unit, dengan 3 tipe rumah serta luas kavling yang bervariatif yaitu :
- Tipe A (Aurea) dengan luas bangunan 140 m2 - Tipe B (Breviola) dengan luas bangunan 121 m2 - Tipe C (Converta) dengan luas bangunan 105 m2
Selain itu Perumahan Premier Riviera juga di lengkapi dengan berbagai sarana umum seperti Club House serta kawasan hijau.
Copyright © PT. Premier Qualitas Indonesia
3.3.4 Topografi Lokasi Perumahan
Dari hasil pengamatan lapangan, serta kajian data sekunder dari Peta Rupa Bumi Indonesia, khususnya provinsi DKI Jakarta yang dikeluarkan oleh BAKOSURTANAL serta peta Megapolitan DKI Jakarta, serta Peta Pengukuran Topografi yang dilakukan oleh pihak pengembang di lokasi perumahan, diketahui bahwa profil topografi permukaan lahan dilokasi cenderung datar, berada di level +7,3 hingga +7,6 m dari permukaan laut / swl (sea water level). Elevasi muka Jalan Bekasi Timur Raya di depan pintu masuk proyek berada di elevasi +11,1
swl.
Sedangkan muka tanah yang ada disekeliling lokasi perumahan lebih tinggi daripada level muka tanah lokasi perumahan. Sistem drainase yang ada dilokasi daerah tangkapan yang menjadi objek kajian mengalir arah utara menuju Waduk Rawa Gelam melalui saluran drainase yang ada ditengah-tengah daerah tangkapan.
Gambar 3. 5 Peta Topografi Existing Lokasi Perumahan
Sumber : Technical Department PT. PQI
Dalam penentuan batas perimeter, pembagian kavling, jalan perumahan serta jaringan utilitasnya di Perumahan Premier Riviera menggunakan sistim kordinat referensi / BM (Bench Mark) yang di buat di lokasi yaitu :
1. BM01 (N=503.601; E=89.686) 2. BM02 (N=477,759; E=144.125) 3. BM03 (N=522,702; E=156.197)
3.3.5 Rekomendasi Departemen Pekerjaan Umum DKI Jakarta
Sesuai dengan rencana pembangunan kawasan Perumahan Premier Riviera, sebagai syarat dalam pengembangan suatu kawasan maka pihak pengembang diisyaratkan untuk melaksanakan rekomendasi rencana perbaikan saluran dan rencana sistem drainase di Perumahan Premier Riviera dari Departemen Pekerjaan Umum DKI Jakarta, berikut layout rencana sistem drainase dari DPU DKI :
Gambar 3. 6 Layout Rekomendasi Sitem Drainase dari DPU DKI Jakarta di
Perumahan Premier Riviera
3.3.6 Kondisi Saluran Existing
Saluran drainase yang melintasi lokasi kegiatan memiliki lebar 2 - 3.5 m, dengan kedalaman s.d 1 m. Kontruksi tanggul saluran sangat memprihatinkan, dimana tanggal saluran yang terbuat dari pasangan tanah telah mengalami kerusakan. Badan saluran dipenuhi oleh sampah-sampah, sehingga mengakibatkan terganggunya aliran air di saluran tersebut.
3.4 Curah Hujan 3.4.1 Data Curah Hujan
Untuk menganalisis kondisi hidrologi di wilayah Perumahan Premier Riviera diperlukan data hujan dari stasiun pengamatan terdekat di sekitarnya. Dari data lokasi stasiun pencatat curah hujan yang tersebar di DKI Jakarta, stasiun pencatat curah hujan yang terdekat dengan lokasi adalah Stasiun No. 6TP Rawamangun. Data hujan untuk stasiun pengamatan tersebut diperoleh dari dari Badan Meteorologi Klimatologi dan Geofisika Jakarta. Data hujan yang digunakan merupakan data curah hujan maximum harian selama 15 tahun pengamatan, yaitu dari tahun 1996 sampai dengan tahun 2010.
Lokasi Perumahan Premier Riviera merupakan wilayah dengan iklim tropis, dengan kecenderungan bulan basah terjadi antara Oktober-April. Suhu udara di lokasi studi cenderung konstan sepanjang tahun dengan kelembaban udara cukup tinggi serta temperatur rata-rata sepanjang tahun wilayah studi tersebut mencapai 27° C.
Dengan menggunakan metode Poligon Thiessen, bisa diperoleh luasan daerah pengaruh dari tiap-tiap stasiun pencatat curah hujan yang ada. Dengan demikian, bisa diketahi stasiun mana saja yang berpengaruh terhadap lokasi Perumahan Premier Riviera.
Gambar 3. 8 Penetuan Stasiun Pengaruh berdasarkan Poligon Thiessen
Sumber : Technical Department PT. PQI
Data hujan yang dipakai untuk analisa ini berasal dari salah satu stasiun pencatat curah hujan yang berada di wilayah DKI Jakarta, yaitu Sta. No. 6TP Rawamangun dengan masa pengamatan selama 15 tahun (tahun 1996 – 2010). Pemilihan dan penggunaan data stasiun tersebut dengan didasarkan pada peta pembagian Thiessen diatas.
Tabel 3. 1 Data Curah Hujan Maksimum Harian S T A S I U N No. 6 TP Rawamangun 1996 120.00 1997 62.00 1998 119.00 1999 95.00 2000 101.00 2001 97.93 2002 115.22 2003 90.83 2004 136.78 2005 143.52 2006 86.27 2007 198.52 2008 191.53 2009 112.60 2010 92.75 TAHUN Sumber : BMKG
Curah Hujan Maximum Harian
120 .00 62.0 0 11 9.0 0 95.0 0 101 .00 97 .93 1 15.2 2 90. 83 136 .78 143 .52 86.2 7 198 .52 191 .53 112 .60 92.7 5 0 50 100 150 200 250 1996 1997 1998 1999 2000 2001 2002 2003 2004 2005 2006 2007 2008 2009 2010 Tahun Pengamatan C ur a h H uj a n (m m )
3.4.2 Catchment Area
Dalam melakukan kajian sistem drainase di lokasi Perumahan Premier Riviera, hal utama yang perlu diperhatikan adalah arah aliran limpasan permukaan dilokasi kegiatan dan sekitarnya serta pembagian daerah tangkapan untuk lokasi perumahan tersebut.
Dari hasil studi literatur terhadap peta rupa bumi DKI Jakarta dan Peta Megapolitan DKI Jakarta, secara umum daerah layanan saluran inlet Waduk Rawa Gelam yang menjadi objek penelitian mempuyai batas sebagai berikut :
• Sebelah utara : Jalan Jatinegara Lio
• Sebelah timur : Pergudangan Kelurahan Jatinegara
• Sebelah barat : Jalan Bekasi Raya
• Sebelah selatan : Jalan I Gusti Ngurah Rai
Dari gambar diatas, besarnya luas daerah tangkapan yang dikaji adalah 75,23 Ha dengan panjang pengaliran 1,44 km.
