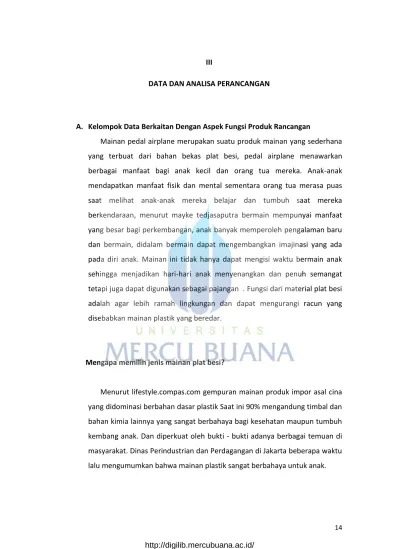

III
DATA DAN ANALISA PERANCANGAN
A. Kelompok Data Berkaitan Dengan Aspek Fungsi Produk Rancangan
Mainan pedal airplane merupakan suatu produk mainan yang sederhana yang terbuat dari bahan bekas plat besi, pedal airplane menawarkan berbagai manfaat bagi anak kecil dan orang tua mereka. Anak-anak mendapatkan manfaat fisik dan mental sementara orang tua merasa puas saat melihat anak-anak mereka belajar dan tumbuh saat mereka berkendaraan, menurut mayke tedjasaputra bermain mempunyai manfaat yang besar bagi perkembangan, anak banyak memperoleh pengalaman baru dan bermain, didalam bermain dapat mengembangkan imajinasi yang ada pada diri anak. Mainan ini tidak hanya dapat mengisi waktu bermain anak sehingga menjadikan hari-hari anak menyenangkan dan penuh semangat tetapi juga dapat digunakan sebagai pajangan . Fungsi dari material plat besi adalah agar lebih ramah lingkungan dan dapat mengurangi racun yang disebabkan mainan plastik yang beredar.
Mengapa memilih jenis mainan plat besi?
Menurut lifestyle.compas.com gempuran mainan produk impor asal cina yang didominasi berbahan dasar plastik Saat ini 90% mengandung timbal dan bahan kimia lainnya yang sangat berbahaya bagi kesehatan maupun tumbuh kembang anak. Dan diperkuat oleh bukti - bukti adanya berbagai temuan di masyarakat. Dinas Perindustrian dan Perdagangan di Jakarta beberapa waktu
Mengapa berbahan dasar plat besi ?
Plat besi merupakan plat jenis baja yang memiliki kemampuan daya tahan anti karat yang tinggi dan kuat. Itu sebabnya bahan lembaran plat besi ini banyak digunakan sebagai bahan peralatan perabot rumah tangga dan digunakan juga sebagai pembuatan kendaraan. Selain karena bahan plat nya yang anti karat, plat besi banyak dipilih karena memiliki kelebihan dimana bahan ini tahan terhadap kontaminasi zat kimia dan dapat tahan terhadap bakteri, jadi penggunaan bahan plat besi dapat dibilang sangat aman sebagai wadah makanan atau minuman dan penggunaan suatu produk mainan.
B. Kelompok Data Berkaitan Dengan Estetika Produk Rancangan
Produk mainan ini diadaptasi dari sebuah pesawat tempur nazi perang dunia kedua dalam sejarah yang digunakan untuk bertempur, berikut referensi bentuk real dari pesawat tersebut;
GAMBAR VARIASI WARNA
Abu- abu , kuning, hijau
Tabel 3.1 Kelompok Data Berkaitan Dengan Estetika Produk Rancangan Sumber : Nasshafat Hilmi.2017
Dari tampilan tabel tentang variasi warna di dominasi dengan warna abu-abu. Produk mainan ini yang dibuat oleh perancang didesain dengan konsep Kidscycle The Pilot Kids dengan lebih mengutamakan agar membantu mengembangkan kepercayaan diri pada anak sebagai jiwa pemimpin dan sesuai filosofi pilot yaitu mengendalikan semua apa yang ada dalam dirinya. Menurut buku melihat indonesia dari sepeda, kidscycle adalah sepeda anak-anak yang pada umumnya beroda tiga dan sangat stabil, dengan menggerakan roda menggunakan pedal.
C. Kelompok Data Berkaitan Dengan Aspek Teknis Produk Rancangan
Cara memotong Plat besi dan besi hollo? Memotong Plat besi dengan cara manual
Menurut http://www.triobbc.com cara memotong plat besi dengan alat manual, Alat potong manual adalah alat potong yang menggunakan tenaga tangan (manusia) murni. Alat tersebut untuk memotong pelat dari 0.5 sampai dengan 0.7 mm. Bentuk dan fungsinya bermacam-macam, ada yang berbentuk lurus untuk memotong lurus dan yang berbentuk melengkung untuk memotong lengkung atau lingkaran. Rata-rata bahan yang digunakan untuk membuat gunting adalah baja sehingga ketajamannya dapat tahan lama dan kuat untuk memotong pelat logam. Letakkan benda kerja di atas media yang stabil, lebih baik apabila bagian sisi lebar dibatasi dengan pembatas yang tidak mudah bergerak. Pada garis potong sesuai ukuran dan pola yang diinginkan.
Selalu gerakkan gunting plat ke arah pola untuk membuat alur pola yang baik.
Gambar 3.1 Memotong plat besi dengan cara manual Sumber : Nasshafat Hilmi.2017
Memotong besi dengan gerinda tangan
Menurut https://rentalalatbengkel.blogspot.co.id Gerinda tangan adalah salah satu alat yang paling sering digunakan dalam proses produksi metalworking. Mesin gerinda tangan akan sangat bermanfaat bila digunakan sesuai dengan prosedur yang aman. Bila cara aman menggunakannya tidak dipenuhi, risiko yang akan muncul sangat besar karena alat ini menggunakan prinsip putaran mesin yang tinggi. Menggerinda dapat bertujuan untuk mengasah benda kerja seperti pisau dan pahat, atau dapat juga bertujuan untuk membentuk benda kerja seperti merapikan hasil pemotongan, merapikan hasil las, membentuk lengkungan pada benda kerja yang bersudut, menyiapkan permukaan benda kerja untuk dilas, dan lain-lain.
Gambar 3.2 Gerinda Sumber : Nasshafat Hilmi.2017
Jenis Jenis Mata Gerinda yang biasa digunakan:
1. Cutting Wheel : Untuk Memotong Besi
Gambar 3.3 Cutting Wheel Sumber : Nasshafat Hilmi.2017
2. Grinding wheel: Mata gerinda yang sering kita lihat biasa digunakan untuk mengikis besi.
Gambar 3.4 Grinding wheel Sumber : Nasshafat Hilmi.2017
Berikut ini merupakan cara mengoperasikan sebuah mesin gerinda, yaitu sebagai berikut:
1. Posisi benda kerja bebas, tergantung tingkat kesulitan pengerjaan. 2. Pasang kabel penghubung ke stop kontak dan pastikan kabel kondisi
normal, aman, tidak melilit dan tidak ketarik.
3. Hidupkan mesin dengan memindahkan saklar ke posisiON.
4. Arahkan mesin secara perlahan-lahan dari berbagai posisi (pertimbangkan tingkat kesulitan) secara teratur dan aman, sampai benda kerja terlihat rata dan halus. Biasanya pengerjaan ini setelah proses pengelasan selesai.
5. Untuk mematikan mesin, pindahkan saklar ke posisi OFF
Cara Menggunakan Las Karbit
Menurut http://www.pakeotac.comLas oksigen-asitelin adalah jenis alat pengelasan yang paling dasar. Orang-orang banyak menyebutnya las karbit.Sebenarnya las oksi-asitelin dan las karbit sedikit berbeda, yang membedakannya adalah jenis bahan bakar yang digunakan. Las karbit menggunakan karbit/carbide yang berbentuk seperti bongkahan batu yang jika dicampurkan ke dalam air akan mengeluarkan gas yang mudah terbakar sedangkan asitelin adalah gas mudah terbakar yang sudah dimasukan ke dalam tabung yang siap pakai.
Gambar 3.5 Tabung Las Karbit Sumber : Nasshafat Hilmi.2017
Gambar 3.6 Alat Las Karbit Sumber : Nasshafat Hilmi.2017
1. Tabung Oksigen: Berfungsi untuk meningkatkan panas api
2. Tabung acetylene/asitelin: Berfungsi sebagai bahan bakar untuk menyalakan api. Biasanya tabung asitelin berukuran lebih kecil dibanding tabung oksigen. 3. Regulator oksigen dan asitelin: Untuk mengatur tekanan yang keluar dari tabung oksigen dan asitelin
4. Selang: Untuk mengalirkan oksigen dan asitelin dari tabung ke blender las. 5. Blender: Untuk mencampur dan mengatur jumlah oksigen dan asitelin yang digunakan
CARA MEMASANG:
1. Pasang selang pada regulator dan blender las. Biasanya warna merah pada blender,regulator dan selang menunjukan jika itu adalah asitelin dan biru adalah oksigen. Setelah selang dipasang, jangan lupa juga untuk memasang clamp selang dan kencangkan dengan kuat.
2. Pasang regulator pada tabung. Jika perlu tambahkan sedikit selotip pipa pada drat regulator untuk mencegah kebocoran. Gunakan kunci inggris dan putar mur searah jarum jam untuk mengencangkan. Regulator asitelin biasanya memiliki drat yang beralawanan arah sehingga kita harus memutar kearah berlawanan jarum jam untuk mengencangkan.
Gambar 3.7 Pemasangan Selang Gas Sumber : Nasshafat Hilmi.2017
Gambar 3.8 Pemasangan Gas Sumber : Nasshafat Hilmi.2017
3. Setelah regulator terpasang dengan kencang, buka keran pada tabung sedikit saja lalu cek kebocoran menggunakan busa dan air sabun.
Gambar 3.9 Pemasangan Selang Gas Sumber : Nasshafat Hilmi.2017
CARA MENGGUNAKAN LAS OXY-ACETYLENE:
Buka keran pada tabung oksigen dan tabung asitelin. Pada regulator terdapat 2 buah gauge atau jarum penunjuk tekanan gas. Jarum disebelah kanan menunjukan jumlah tekanan didalam tabung sedangankan jarum disebelah kiri adalah besar tekanan gas yang keluar dari regulator. Cara untuk mengatur tekanan output regulator adalah dengan memutar knob pada regulator. Putar knob searah jarum jam untuk menaikan tekanan dan sebaliknya untuk menurunkan tekanan.
Gambar 3.10 Output Regulator Sumber : Nasshafat Hilmi.2017
Tekanan output regulator yang dibutuhkan bervariasi tergantung kebutuhan,ketebalan material yang akan dilas. Jika digunakan untuk pengelasan plat-plat tipis (0,5-2mm), atur tekanan oksigen pada 10kg/cm² dan 5kg/cm² pada acetylene.
Setelah tekanan oksigen dan asitelin diatur langkah selanjutnya adalah mengantur campuran oksigen dan asitelin pada blender las. Disini saya tidak akan menjelaskan jenis-jenis nyala api oksidasi,karburasi. Berikut adalah cara untuk mendapatkan nyala api netral:
1. Putar sedikit keran asitelin pada blender, lalu nyalakan api menggunakan korek api/pemantik.
Gambar 3.11 Setelan Putaran Api Sumber : Nasshafat Hilmi.2017
2. Setelah api menyala, buka perlahan-lahan keran asitelin hingga terlihat asap berwarna hitam.
Setelah itu putar sedikit lagi keran asitelin hingga asap hitam menghilang.
Gambar 3.13 Setelan Api Sumber : Nasshafat Hilmi.2017
3. Setelah itu buka keran oksigen pada blender perlahan-lahan hingga mendapatkan nyala api netral (api kecil berwarna biru bersih)
Gambar 3.14 Api Las Karbit Sumber : Nasshafat Hilmi.2017
Jangan lupa untuk menggunakan peralatan keselamatan sebelum melakukan pengelasan, terutama kacamata.Mengelas menggunakan oksi-asitelin tidaklah terlalu sulit, hanya memerlukan banyak latihan dan pengalaman.
Setelah selesai mengelas, matikan oksigen pada blender terlebih dahulu kemudian matikan asitelin.Setelah itu matikan keran pada tabung oksigen dan tabung asitelin.
Teknik Menyemprot dan fernish dengan spray gun
Gambar 3.15 Bagian Spray Gun Sumber : Nasshafat Hilmi.2017
1. Tabung/tangki cat
2. nozzle/nozzle cap
3. tuas spray/trigger
4. knob pengatur luas semburan cat
5. knob pengatur jumlah cat yang dikeluarkan dari nozzle
6. knob untuk mengatur tekanan udara yang masuk ke spray gun
Cara menggunakan Spray Gun
1. Atur tekanan angin output pada kompresor sesuai dengan kebutuhan, lalu pasang spray gun pada selang kompresor.
2. Masukan cat kedalam tangki, lalu tutup.
3. Setel knob untuk mengatur jumlah cairan yang akan keluar dari spray gun tersebut, lalu Putar searah jarum jam untuk mengecilkan dan putar berlawanan jarum jam untuk memperbanyak.
4. Setel tekanan angin yang masuk kedalam spray gun. Disini dibutuhkan teknik untukmendapatkan hasil penyemburan yang pas. jika terlalu banyak angin maka cat akan menjadi kabut dan berbintik-bintik,cat menjadi boros dan hasil tidak akan bagus. Sebaliknya, jika terlalu sedikit angin maka cat tidak akan menyembur dengan sempurna.
5. Setel knob untuk mengatur luas semburan cat. Putar knob searah jarum jam untuk mengecilkan luas semburan dan putar berlawanan arah jarum jam untuk memperbesar luas semburan.
D. Kelompok Data Berkaitan Dengan Aspek Ekonomi Produk
Dilihat dari aspek ekonomi produk mainan pedal airplane ini akan menjadi solusi alternatif bagi orang tua dalam memberikan suatu mainan 2edukatif terhadap buah hatinya, tingginya kebutuhan masyarakat dalam mencari suatu mainan terhadap anaknya cukup tinggi karna mainan pedal car airplane yang beredar saat ini sudah mulai ketinggalan zaman karna anak anak cenderung memainkan gadget.
Oleh karna itu penulis menciptakan suatu produk mainan pedal car ini karna adanya peluang pasar dan persediaan bahan baku dalam membuat produk ini tidak cukup sulit dicari, berikut harga dan spesifikasi kompetitor produk sejenis
No. Gambar Produsen Ukuran Sistem Permainan Model & Material Harga 1. Baby Need 90 x 60 x 50 cm Mobil Klasik (Plat) Rp3.1 00.00 0 2. 109 Pedal Cars 100 x 60 x 50 cm Mobil HotRot Rp.7.0 00.00 0 3.
Tabel 3.2 Kelompok Data Berkaitan Dengan Aspek Ekonomi Produk Sumber : Nasshafat Hilmi 2017.
