BAB III ANALISA SISTEM DAN PERANCANGAN

N/A
N/A
Protected

Academic year: 2021

Membagikan "BAB III ANALISA SISTEM DAN PERANCANGAN"

Copied!
32
0
0

Teks penuh

(1)

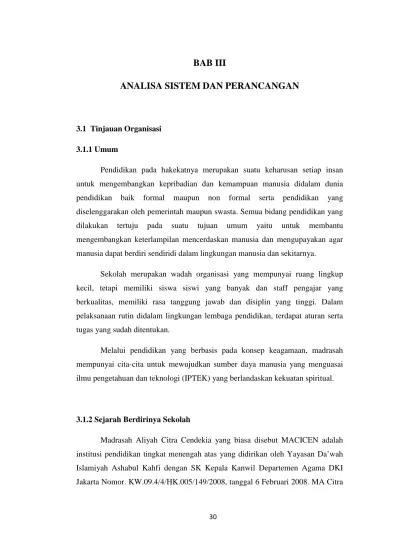

ANALISA SISTEM DAN PERANCANGAN

3.1 Tinjauan Organisasi 3.1.1 Umum

Pendidikan pada hakekatnya merupakan suatu keharusan setiap insan untuk mengembangkan kepribadian dan kemampuan manusia didalam dunia pendidikan baik formal maupun non formal serta pendidikan yang diselenggarakan oleh pemerintah maupun swasta. Semua bidang pendidikan yang dilakukan tertuju pada suatu tujuan umum yaitu untuk membantu mengembangkan keterlampilan mencerdaskan manusia dan mengupayakan agar manusia dapat berdiri sendiridi dalam lingkungan manusia dan sekitarnya.

Sekolah merupakan wadah organisasi yang mempunyai ruang lingkup kecil, tetapi memiliki siswa siswi yang banyak dan staff pengajar yang berkualitas, memiliki rasa tanggung jawab dan disiplin yang tinggi. Dalam pelaksanaan rutin didalam lingkungan lembaga pendidikan, terdapat aturan serta tugas yang sudah ditentukan.

Melalui pendidikan yang berbasis pada konsep keagamaan, madrasah mempunyai cita-cita untuk mewujudkan sumber daya manusia yang menguasai ilmu pengetahuan dan teknologi (IPTEK) yang berlandaskan kekuatan spiritual.

3.1.2 Sejarah Berdirinya Sekolah

Madrasah Aliyah Citra Cendekia yang biasa disebut MACICEN adalah institusi pendidikan tingkat menengah atas yang didirikan oleh Yayasan Da’wah Islamiyah Ashabul Kahfi dengan SK Kepala Kanwil Departemen Agama DKI Jakarta Nomor. KW.09.4/4/HK.005/149/2008, tanggal 6 Februari 2008. MA Citra

(2)

Cendekia berdiri diatas tanah wakaf dengan luas 3.000 M2, yang terletak di Jl. M. Kahfi 1 No. 44 Kelurahan Cipedak Jagakarsa Jakarta Selatan 12630.

3.1.3 Visi dan Misi Sekolah Visi

Visi Madrasah Aliyah Citra Cendikia adalah menjadi sebuah lembaga pendidikan yang mampu membangun citra kepribadian siswa yang memiliki integritas diniyah (kecerdasan spiritual), integritas ilmiyah (kecerdasan intelektual), dan integritas insaniyah (kecerdasan emosional).

Misi

1. Melaksanakan program pendidikan agama islam untuk mengembangkan potensi dasar yang fitri (ketauhidan/keberagamaan).

2. Melaksanakan program pendidikan tata nilai untuk hidup kemasyarakatan, kebangsaan, dan kemanusiaan.

3. Mengembangkan pendidikan yang berlandaskan pada pengembangan kecerdasan majemuk.

3.1.4 Struktur Organisasi

Struktur organisasi merupakan persyaratan utama yang harus ada dalam sebuah institusi, tanpa kecuali institusi pendidikan. Struktur organisasi merupakan suatu alat manajemen yang dibutuhkan agar segala wewenang dan tanggung jawab pribadi yang terlibat didalamnya dapat mempertanggung jawabkan akan tugas-tugas yang selama ini dilakukan.

Struktur organisasi menunjukkan fungsi dan kegiatan setiap personil yang terlibat serta menggambarkan hubungan antar personil. Dengan adanya struktur organisasi maka setiap personil mendapatkan ruang lingkup pekerjaannya

(3)

masing-masing, sehingga kerjasama dapat terjalin dengan baik antara atasan dan bawahan atau sesama rekan kerja lainnya.

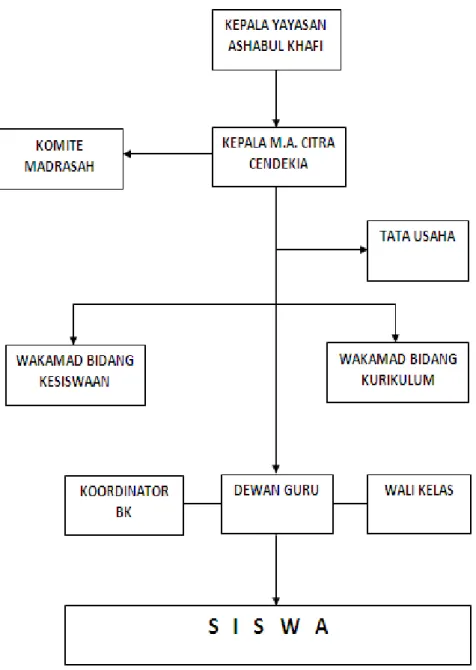

Berikut adalah struktur organisasi yang ada pada Sekolah Madrasah Aliyah Citra Cendekia :

(4)

3.1.5 Uraian Tugas

A. Kepala Yayasan Ashabul Khafi

1. Bertanggung jawab penuh terhadap yayasan yang dipimpin.

2. Menetapkan kebijakan-kebijakan yayasan secara menyeluruh.

3. Mengawasi dan menilai, apakah kebijakan yang telah ditetapkan telah dijalankan sebagaimana mestinya.

4. Memberikan persetujuan kerja dan menerima laporan dari seluruh kegiatan yang terjadi dalam yayasan tersebut yang dilaporkan semua oleh Kepala M.A. Citra Cendekia

B. Kepala M.A. Citra Cendekia

1. Bertanggung jawab penuh terhadap madrasah yang dipimpin.

2. Menetapkan kebijakan-kebijakan madrasah secara menyeluruh diberbagai bidang yang ada dalam madrasah tersebut.

3. Mengawasi dan menilai, apakah kebijakan yang telah ditetapkan telah dijalankan sebagaimana mestinya.

4. Mengawasi kinerja para staff yang ada.

5. Membuat laporan hasil evaluasi seluruh kegiatan yang berhubungan dengan M.A. Citra Cendekia kepada Kepala Yayasan.

C. Tata Usaha

1. Melaksanakan administrasi sekolah secara terartur dan tertib 2. Mencatat surat masuk dan keluar secara teratur

3. Membuat surat surat yang diperlukan sekolah

(5)

5. Memngerjakan buku induk siswa maupun pegawai sekolah

6. Membantu WK Sarana prasarana dalam pembelian peralatan dan perlengkapan sekolah

7. Membantu WK Sarana Prasarana dalam pemeliharaan sarana dan prasarana sekolah.

D. WAKAMAD Bidang Kurikulum

1. Memberdayakan tenaga kependidikan sekolah agar mampu menyediakan dokumen-dokumen kurikulum.

2. Memfasilitasi guru untuk mengembangkan standar kompetensi setiap mata pelajaran.

3. Memfasilitasi guru untuk menyusun silabus setiap mata pelajaran. 4. Memfasilitasi guru untuk memilih buku sumber yang sesuai untuk

setiap mata pelajaran.

5. Mengarahkan tenaga kependidikan untuk menyusun rencana dan program pelaksanaan kurikulum.

6. Membimbing guru dalam mengembangkan dan memperbaiki proses pembelajaran.

7. Menggali dan memobilisasi sumber daya pendidikan.

8. Mengidentifikasi kebutuhan bagi pengembangan kurikulum lokal. 9. Mengevaluasi pelaksanaan kurikulum.

10. Membantu Kepala Sekolah dalam pembagian tugas mengajar guru. 11. Menyusun kalender pendidikan.

12. Membuat jadwal pembelajaran.

E. WAKAMAD Bidang Kesiswaan

1. Mengelola penerimaan siswa baru

2. Mengelola pengembangan bakat, minat, kreatifitas dan kemampuan siswa

3. Mengelola sistem bimbingan dan konseling secara sistematis 4. Memelihara disiplin siswa

(6)

5. Menyusun tata tertib siswa

6. Mengupayakan kesiapan belajar siswa ( fisik, mental )

7. Mengelola sistem pelaporan perkembangan siswa dan mengkoordinasikan studi lanjut

8. Membina kegiatan kesiswaan 9. Mengelola kegiatan ekstra kurikuler

10. Bersama pembina OSIS dan OSIS menyusun program kegiatan kesiswaan

F. Dewan Guru

1. Hadir di sekolah 15 menit sebelum pelajaran dimulai 2. Menandatangani daftar hadir

3. Hadir dan meninggalkan kelas tepat waktu

4. Melaksanakan semua tugasnya secara tertib dan teratur 5. Menguasai kurikulum dan materi pelajaran

6. Membuat program tahunan pada setiap awal tahun pelajaran 7. Membuat program semester pada awal semester

8. Membuat persiapan mengajar

9. Melaksanakan praktik untuk mata pelajaran yang memerlukan praktik 10. Melaksanakan ulangan harian dan atau ulangan blok

11. Melaksanakan remedial

12. Memeriksa setiap pekerjaan atau latihan siswa serta mengembalikan secepatnya

13. Membantu pelaksanakan kegiatan ekstra kurikuler

14. Melaksanakan Bimbingan dan Konseling kepada siswa siswinya

15. Mengelola administrasi kelas secara baik dan teratur ( membuat daftar hadir, jurnal kelas, daftar nilai dan leger)

16. Mengisi dan menandatangani jurnal kelas 17. Mengisi rapor setiap akhir semester

18. Mengawasi siswa selama jam istirahat dan waktu sholat dhuhur 19. Berpakaian rapi sesuai ketentuan yang berlaku

(7)

21. Melaksanakan 5 K

22. Memeriksa kebersihan, kerapian dan kelakuan anak setiap saat 23. Mengikuti upacara setiap hari sabtu dan hari besar nasional 24. Mengikuti rapat dinas

25. Tidak meninggalkan kelas/sekolah sebelum seleseai tugasnya

26. Menciptakan suasana yang kondusif dan harmonis dalam mendukung proses belajar mengajar.

(8)

3.2 Use Case Diagram Sistem Informasi Penerimaan Siswa Baru

(9)

3.3 Scenario Use Case Diagram Sistem Informasi Penerimaan Siswa Baru

Tabel 3.1 Tabel Scenario use case diagram

Nama Use Case : Use Case Diagram Sistem Informasi Penerimaan Siswa Baru

ID : - Level : High

Aktor Utama : Panitia PSB dan Calon Siswa Tipe Use Case :

Detail, Real Pihak Terkait dan Peran :

Calon Siswa -- Membeli formulir pendaftaran, kemudian melakukan proses pendaftaran. Panitia PSB -- Menindaklanjuti proses penerimaan siswa baru

Panitia Test -- Melakukan proses seleksi PSB. Deskripsi Umum :

Menjelaskan bagaimana cara melakukan proses penerimaan siswa baru Triger :

Calon siswa mencari informasi PSB dan melakukan pendaftaran Relationships :

Association : Panitia PSB, Calon Siswa, Panitia Test

Include : input data pembelian formulir, input data calon siswa, input data lulus seleksi Extends : Input daftar ulang siswa, Test Calon Siswa

Generalization : - Alur Proses Bisnis :

1. Calon siswa bertanya tentang informasi penerimaan siswa baru dan membeli formulir pendaftaran

Jika sesuai maka lakukan  langkah 1.1

Jika tidak maka lakukan  langkah 1.2

2. Calon siswa melakukan pendaftaran

Jika sesuai maka lakukan  langkah 2.1

(10)

3. Calon siswa mengikuti Test

Jika sesuai maka lakukan  langkah 4.1

Jika tidak maka lakukan  langkah 4.2

4. Calon siswa melakukan daftar ulang

Jika sesuai maka lakukan  langkah 5.1

Jika tidak maka lakukan  langkah 5.2

Bagian Proses Alur Bisnis :

Langkah 1.1 Pencarian Informasi Pendaftaran dan Membeli formulir

1.1.a Calon siswa mendatangi sekolah dan mencari informasi penerimaan siswa baru dengan bertanya pada Panitia PSB yang sedang bertugas dan melalui brosur yang diberikan oleh panitia tersebut.

1.1.b Jika informasi yang diterima oleh calon siswa sesuai, maka calon siswa membeli formulir penerimaan siswa baru

Langkah 1.2 Mengakhiri Proses Pencarian Informasi

1.2.a Proses pencarian informasi penerimaan siswa baru berakhir jika informasi yang diperoleh tidak sesuai

Langkah 2.1 Pendaftaran

2.1.a Calon siswa yang sudah membeli formulir dan telah melengkapi semua persyaratan akan datang kembali ke sekolah untuk menyerahkan formulir beserta persyaratan pendaftaran ke bagian Panitia PSB.

2.1.b Panitia mengecek kelengkapan data dan persyaratan berkas yang diserahkan dari calon siswa. Jika dberkas lengkap maka data-data tersebut diinput kedalam sistem PSB.

(11)

Langkah 2.2 Mengakhiri Proses Pendaftaran.

2.2.a Jika kelengkapan persyaratan pendaftaran kurang, maka panitia akan mengembalikan dokumen tersebut kepada calon siswa untuk dilengkapi dan proses pun berakhir.

Langkah 3.1 Mengikuti Test Calon Siswa Baru

3.1.a Calon siswa mengikuti ujian saringan masuk sesuai dengan jadwal yang telah diberikan sebelumnya. Ujian meliputi 2 tahap yaitu ujian akademik dan sesi wawancara penguasaan 2 bahasa (Inggris dan Arab).

3.1.b Setelah ujian berlangsung maka, panitia ujian akan mengumumkan hasil ujian dan menyerahkan hasil ujian seleksi kepada panitia PSB dan panitia PSB akan menginput data tersebut kedalam sistem.

Langkah 3.2 Calon siswa tidak mengikuti Ujian.

3.2.a Dalam hal ini calon siswa tidak dipaksakan untuk mengikuti ujian saringan masuk namun jika calon siswa tidak mengikuti ujian masuk maka dipastikan calon siswa tersebut tidak lolos dan tidak dapat melanjutkan melakukan proses penerimaan siswa baru.

Langkah 4.1 Calon Siswa Melakukan Daftar Ulang

4.1.a Calon siswa melakukan daftar ulang dengan cara datang ke sekolah dengan membawa surat pernyataan lulus test dan diserahkan kepada panitia PSB, kemudian panitia menginput data tersebut ke dalam sistem. 4.1.b Setelah data diinput maka panitia PSB membuat laporan-laporan yang

berhubungan dengan proses penerimaan siswa baru. Langkah 4.2 Calon siswa tidak melakukan daftar ulang

4.2.a Calon siswa yang tidak melakukan daftar ulang maka calon siswa tersebut tidak dapat melanjutkan proses penerimaan siswa baru dan proses selesai.

(12)

3.4 Activity Diagram Sistem Informasi Penerimaan Siswa Baru 3.4.1 Activity Diagram Pembelian Formulir

Gambar 3.3 Activity Diagram Pembelian Formulir

Keterangan:

Calon siswa datang ke sekolah dan bertanya kepada Petugas PSB seputar informasi tentang sekolah baik sarana, prasarana dan biaya yang ada dan menjelaskan semua. Jika penjelasan dianggap sesuai dengan informasi yang didapat sebelumnya maka calon siswa akan membeli formulir pendaftaran. Kemudian petugas menginput data pembelian formulir ke dalam sistem.

(13)

3.4.2 Activity Diagram Pendaftaran

Gambar 3.4 Activity Diagram Pendaftaran

Keterangan :

Calon siswa mengisi formulir secara lengkap kemudaian mengembalikan lagi kepada panitia PSB. Panitia PSB mengecek kelengkapan isi formulir jika tidak lengkap maka formulir dikembalikan lagi kepada calon siswa, namun jika lengkap Panitia PSB kemudian login ke dalam system PSB lalu menginput data calon siswa kedalam form pendaftaran, setelah selasai data pendaftaran disimpan dan ter-update.

(14)

3.4.3 Activity Diagram Test Seleksi & Hasil Seleksi

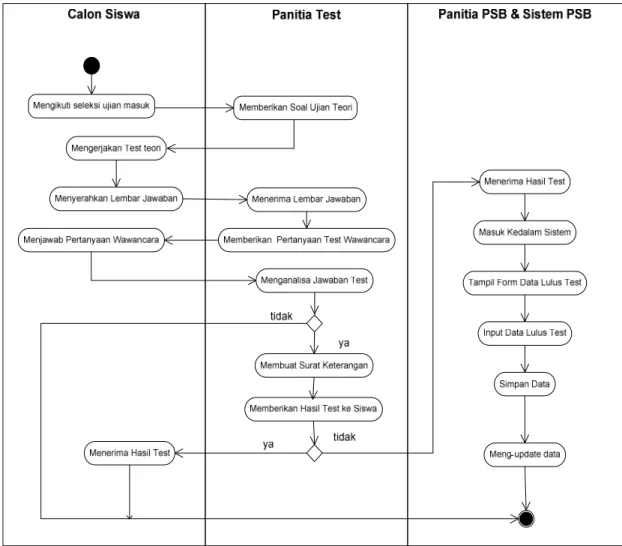

Gambar 3.5 Activity Diagram Test Seleksi & Hasil Test

Keterangan :

Calon siswa datang sesuai dengan jadwal ujian yang tertera pada kartu ujian. Calon siswa mengikuti test sesi pertama berupa test mata pelajaran umum yang soal-soalnya diberikan oleh panitia test dan kemudian calon siswa menjawab pertanyaannya. Setelah selesai lembar jawaban di berikan kembali kepada panitia test. Kemudian setelah istrahat sesi test kedua dimulai yang merupakan test wawancara. Setelah test selesai calon siswa pulang dan panitia test menganalisa jawaban dari calon siswa, jika lulus maka panitia test membuat surat keterangan lulus dan memberikannya ke calon siswa, jika tidak panitia akan memberikan data

(15)

kelulusan ke panitia PSB yang kemudian data tersebut diinput kedalam system PSB untuk di-update guna keperluan data daftar ulang pada proses berikutnya.

3.4.4 Activity Diagram Pendaftaran Ulang

Gambar 3.6 Activity Diagram Pendaftran Ulang

Keterangan :

Calon siswa yang lulus dipersilahkan melakukan pendaftaran ulang sesuai dengan jadwal dengan cara datang kembali ke sekolah kemudian memberikan surat keterangan kepada panitia PSB. Panitia PSB yang menerima surat keterangan

(16)

tersebut kemudian masuk kedalam sistem PSB kemudian mencari data calon siswa tersebut dengan menginput data calon siswa tersebut. Jika ditemukan maka panitia PSB meng-update data siswa tersebut.

3.5 Identifikasi Kebutuhan

Setelah mengamati permasalahan yang ada dan merumuskannya, penulis mengidentifikasaikan kebutuhan yang diperlukan demi lancarnya sistem yang nantinya akan diterapkan, antara lain :

1. Diperlukannya formulir pendaftaran dengan bentuk format yang sesuai dimana formulir tersebut merupakan cetakan dari percetakan dengan nomor formulir yang sudah ditentukan dan disesuaikan dengan bentuk inputan pada sistem yang akan diaplikasikan.

2. Diperlukannya kecepatan dan ketepatan dalam hal pencetakan laporan pendaftaran penerimaan siswa baru, sehingga dibuat sebuah form untuk pencetakan laporan tersebut untuk mempermudah.

3. Diperlukannya sarana penyimpanan data yang fleksibel sehingga jika terjadi perubahan dapat ditemukan dengan mudah dan cepat. Dengan dibentuknya sebuah sistem basisdata dalam aplikasinya diharapkan dapat membantu dalam penyimpanan data.

(17)

3.6 Sequence Diagram

3.6.1 Sequence Diagram Login

Gambar 3.7 Sequence Diagram Login

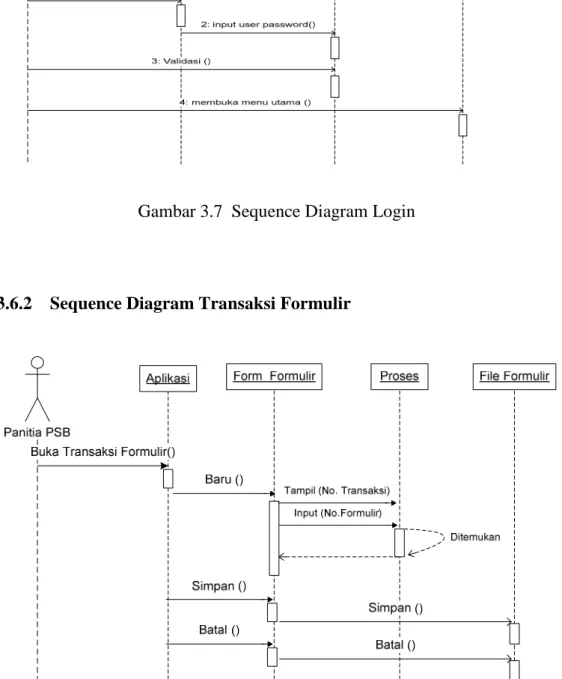

3.6.2 Sequence Diagram Transaksi Formulir

(18)

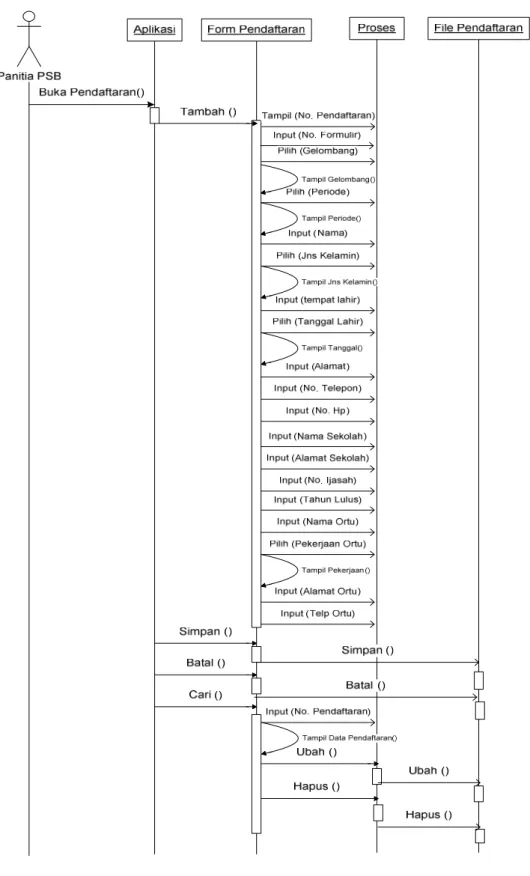

3.6.3 Sequence Diagram Pendaftaran

(19)

3.6.4 Sequence Diagram Daftar Ulang

Gambar 3.10 Sequence Diagram Daftar Ulang

3.6.5 Sequence Diagram Hasil Test

(20)

3.7 Class Diagram 1 1 1 1 1 1 1 1 Hasil_Test -No_formulir : varchar -Nama : varchar -Gel : varchar -Periode : varchar -nil_teori : float -nil_wwncr : float -keterangan : varchar +Tambah() +Simpan() +Batal() +Ubah() +Hapus() +View() Data_biaya -Kd_biaya : char -Jns_biaya : float -Jml_biaya : float +Tambah() +Simpan() +Batal() +Ubah() +Hapus() +Cari() Formulir -No_transaksi : varchar -Tg : varchar -No_formulir : varchar -Kd_biaya : char -Total : float +Baru() +Simpan() +Batal() Pendaftaran -No_formulir : varchar -Tgl_daftar : datetime -Gel : varchar -Periode : varchar -Nama : varchar -Jkel : varchar -Tmp_lhr : varchar -Tgl_lhr : varchar -Alamat : varchar -Tlp : varchar -Hp : varchar -Nm_sekolah : varchar -Almt_sekolah : varchar -No_ijasah : varchar -Tahun : varchar -Nm_wali : varchar -Almt_wali : varchar -Pekerjaan : varchar -Tlp_wali : varchar +Tambah() +Simpan() +Batal() +Ubah() +Hapus() +View() Daftar_Ulang -NIS : varchar -Tgl_dft : varchar -No_formulir : varchar -Nama : varchar +Baru() +Simpan() +Batal() +View()

(21)

3.8 Perancangan Basis Data

Basisdata atau yang sering disebut dengan Database merupakan sebuah wadah yang penting dalam sebuah aplikasi yang akan dibuat. Perancangan yang tepat akan menghasilkan kinerja yang sesuai dengan keinginan dari user yang mengunakan. Berikut adalah rancangan basisdata pada program PSB.

3.8.1 Normalisasi

Normalisasi dalam perancangan basisdata program PSB meliputi 3 bentuk yaitu:

a. Normalisasi Bentuk Tidak Normal (Un-normalized Form)

(22)

b. Normalisasi Bentuk Kesatu

Keterangan : * Candidate Key

(23)

c. Normalisasi Bentuk Kedua No_daftar * Tgl_daftar Gel Periode Nama Jkel Tmp_lhr Tgl_lhr Alamat Tlp Hp Nm_sekolah Almt_sekolah No_ijasah Tahun Nm_wali Almt_wali Almt_ortu Pekerjaan Tlp_wali Tabel Pendaftaran Nil_teori Nil_wwncr Ket Tabel Hasil_test No_daftar ** NIS * Tgl_dftr Tabel Daftar_ulang No_daftar ** Kd_biaya * Jns_biaya Jml_biaya Tabel Biaya No_transaksi * Tgl_trans No_formulir Nm_pembeli Total Tabel Trans_formulir Kd_biaya ** No_transaksi **

Keterangan : * Primary Key One To One Relationship

**Foreign Key

(24)

3.8.2 Struktur File Basisdata 1. Spesifikasi File Data Biaya

Nama File : File Data Biaya Akronim : table_biaya Tipe File : master

Fungsi : menyimpan data biaya PSB

Tabel 3.2 Spesifikasi File Data Biaya

No Nama Field Tipe Data Size Keterangan

1. Kd_biaya Char 4 Primary Key

2. Jns_biaya Varchar 25

3. Jml_biaya Float

2. Tabel Pendaftaran

Nama File : File Data Pendaftaran Akronim : table_pendaftaran Tipe File : master

Fungsi : menyimpan data pendaftaran PSB

Tabel 3.3 Spesifikasi File Data Pendaftaran

No Nama Field Tipe Data Size Keterangan

1. No_daftar Varchar 10 Primary Key

2. Tgl_daftar Datetime dd/MM/yyyy

3. Gel Varchar 10

4. Periode Varchar 5

5. Nama Varchar 30

6. Jkel Varchar 10

(25)

8. Tgl_lhr Datetime dd/MM/yyyy 9. Alamat Varchar 100 10. Tlp Varchar 15 Null 11. Hp Varchar 15 Null 12. Nm_sekolah Varchar 20 13. Almt_sekolah Varchar 50 14. No_ijasah Varchar 10

15. Tahun Varchar 4 Tahun ijasah keluar

16. Nm_wali Varchar 20

17. Almt_wali Varchar 100

18. Pekerjaan Varchar 20

19. Tlp_wali Varchar 15 Null

3. Tabel Hasil Test

Nama File : File Data Hasil Test Akronim : table_hasil_test Tipe File : transaksi

Fungsi : menyimpan data hasil test siswa baru Tabel 3.4 Spesifikasi File Data Hasil Test

No Nama Field Tipe Data Size Keterangan

1. Nil_teori Float

2. Nil_wwncr Float

3. Ket Varchar 15 “Lulus” atau “Tidak

Lulus”

(26)

4. Tabel Daftar Ulang

Nama File : File Data Daftar Ulang Akronim : table_daftar_ulang Tipe File : master

Fungsi : menyimpan data daftar ulang siswa baru Tabel 3.5 Spesifikasi File Data Daftar Ulang

No Nama Field Tipe Data Size Keterangan

1. Nis Varchar 8 Primary key

2. Tgl_dftr Datetime

3. No_pendaftaran Varchar 10 Foreign Key

5. Tabel Trans_formulir

Nama File : File Transaksi Formulir Akronim : table_formulir

Tipe File : transaksi

Fungsi : menyimpan data penjualan formulir

Tabel 3.6 Spesifikasi File Transaksi Formulir

No Nama Field Tipe Data Size Keterangan

1. No_trans Varchar 7 Primary key

2. Tgl Datetime

3. No_formulir Varchar 10

4. Nmpembeli Varchar 25

5. Kd_biaya Char 4 Foreign Key

(27)

3.9 Desain Interface Program

3.9.1 Desain Interface halaman Login

Gambar 3.16 Rancangan Layar Login

3.9.2 Desain Interface Halaman Menu Utama

(28)

3.9.3 Desain Interface Halaman Data Biaya

Gambar 3.18 Rancangan Layar Data Biaya

3.9.4 Desain Interface Halaman Pendaftaran

(29)

Gambar 3.20 Rancangan Layar View Pendaftaran

3.9.5 Desain Interface Halaman Daftar Ulang

(30)

Gambar 3.22 Rancangan Layar View Daftar Ulang

3.9.6 Desain Interface Halaman Hasil Test

(31)

Gambar 3.24 Rancangan Layar View Hasil Test

3.9.7 Desain Interface Halaman Formulir

(32)

3.9.8 Desain Interface Laporan Pendaftaran

Gambar 3.26 Rancangan Tampilan Laporan Pendaftaran

3.9.9 Desain Interface Laporan Siswa Baru

Gambar 3.27 Rancangan Tampilan Laporan Siswa Baru

3.9.10 Desain Interface Laporan Formulir

Madrasah Aliyah Citra Cendika

Jl. M. Khafi 1 No. 44, Cipedak, Jagakarsa, Jakarta Selatan 12630 Telepon/Fax : 021-7873542 E-mail : ma_cicen@yahoo.com

Laporan Penjualan Formulir PSB

Panitia Penerimaan Siswa Baru

Total

No No. Transaksi Tanggal No. Formulir Nama Pembeli Kode Biaya Total Biaya

Gambar 3.28 Rancangan Tampilan Laporan Penjualan Formulir

Madrasah Aliyah Citra Cendekia

Jl. M. Khafi 1 No. 44, Cipedak, Jagakarsa, Jakarta Selatan 12630 Telepon/Fax : 021-7873542 E-mail : ma_cicen@yahoo.com

Data Pendaftaran Calon Siswa Baru

Panitia Penerimaan Siswa Baru

Jumlah Pendaftaran Gelombang Periode No.

Pendaftaran No. Formulir

Tanggal

Daftar Nama Calon Siswa Tanggal Lahir Telp. Hp Jenis

Kelamin Tempat Lahir

Nama Sekolah Alamat

Gambar

GAMBAR 3.1 STRUKTUR ORGANISASI
Gambar 3.2  Use Case Diagram Sistem Informasi Penerimaan Siswa Baru
Tabel 3.1 Tabel Scenario use case diagram
Gambar 3.3 Activity Diagram Pembelian Formulir
+7

Referensi

Dokumen terkait

Pengenalan tipologi suatu kawasan perkotaan diketahui dengan melihat desa perkotaan lama (tahun 1990 dan 2000 desa perkotaan yang terbentuk tidak jauh berbeda),

Hasil penelitian menunjukkan ada pengaruh penambahan teknik relaksasi progresif pada terapi latihan dan terapi latihan terhadap penurunan nyeri post section

Pelaksanaan pengabdian kepada masyarakat dengan sasaran guru pada kenyataannya tidak mudah, karena setiap guru mempunyai aktivitas yang tidak sedikit berkaitan dengan

dapat diambil beberapa impilasi yang dapat diterapkan sebagai berikut: 1) Semakin tinggi dukungan organisasi kepada pegawai maka akan membuat pegawai merasa puas

12 Rajah 12 menunjukkan sebuah alat penimbang tanpa jarum dan sebiji tembikai. Jisim sebiji tembikai itu ialah 1.8 kg.. 15 Rajah 15 menunjukkan sebuah segi empat tepat ABCD.

direncanakan dalam kegiatan pembelajaran. Hal ini menunjukkan bahwa strategi pembelajaran berbasis portofolio sangat efektif dalam meningkatkan minat belajar siswa Kelas

Tujuan dari penelitian ini adalah untuk mengetahui hubungan relationship marketing terhadap customer satisfaction dan dampak customer loyalty pada restoran D’Cost Seafood
