LAPORAN LAPORAN
PRAKTIK KERJA LAPANGAN PRAKTIK KERJA LAPANGAN
METODE PELAKSANAAN PEKERJAAN PELAT, BALOK, DAN METODE PELAKSANAAN PEKERJAAN PELAT, BALOK, DAN
KOLOM KOLOM
PT. TATAMULIA NUSANTARA INDAH
PT. TATAMULIA NUSANTARA INDAH
Disusun sebagai syarat untuk mengikuti ujian akhir Disusun sebagai syarat untuk mengikuti ujian akhir
Politeknik Negeri Malang Politeknik Negeri Malang
Disusun oleh: Disusun oleh:
YODITH REVANNO 1441320071 YODITH REVANNO 1441320071
PROGRAM STUDI D IV
PROGRAM STUDI D IV MANAJEMEN REKAYASA
MANAJEMEN REKAYASA
KONSTRUKSI
KONSTRUKSI
JURUSAN TEKNIK SIPIL
JURUSAN TEKNIK SIPIL
POLITEKNIK NEGERI MALANG
POLITEKNIK NEGERI MALANG
TAHUN 2017
TAHUN 2017
LAPORAN LAPORAN
PRAKTIK KERJA LAPANGAN PRAKTIK KERJA LAPANGAN
METODE PELAKSANAAN PEKERJAAN PELAT, BALOK, DAN METODE PELAKSANAAN PEKERJAAN PELAT, BALOK, DAN
KOLOM KOLOM
PT. TATAMULIA NUSANTARA INDAH
PT. TATAMULIA NUSANTARA INDAH
Disusun sebagai syarat untuk mengikuti ujian akhir Disusun sebagai syarat untuk mengikuti ujian akhir
Politeknik Negeri Malang Politeknik Negeri Malang
Disusun oleh: Disusun oleh:
YODITH REVANNO 1441320071 YODITH REVANNO 1441320071
PROGRAM STUDI D IV
PROGRAM STUDI D IV MANAJEMEN REKAYASA
MANAJEMEN REKAYASA
KONSTRUKSI
KONSTRUKSI
JURUSAN TEKNIK SIPIL
JURUSAN TEKNIK SIPIL
POLITEKNIK NEGERI MALANG
POLITEKNIK NEGERI MALANG
TAHUN 2017
TAHUN 2017
LAPORAN LAPORAN
PRAKTIK KERJA LAPANGAN PRAKTIK KERJA LAPANGAN
METODE PELAKSANAAN PEKERJAAN PELAT, BALOK, DAN METODE PELAKSANAAN PEKERJAAN PELAT, BALOK, DAN
KOLOM KOLOM
PT. TATAMULIA NUSANTARA INDAH
PT. TATAMULIA NUSANTARA INDAH
Disusun sebagai syarat untuk mengikuti ujian akhir Disusun sebagai syarat untuk mengikuti ujian akhir
Politeknik Negeri Malang Politeknik Negeri Malang
Disusun oleh: Disusun oleh:
YODITH REVANNO 1441320071 YODITH REVANNO 1441320071
PROGRAM STUDI D IV
PROGRAM STUDI D IV MANAJEMEN REKAYASA
MANAJEMEN REKAYASA
KONSTRUKSI
KONSTRUKSI
JURUSAN TEKNIK SIPIL
JURUSAN TEKNIK SIPIL
POLITEKNIK NEGERI MALANG
POLITEKNIK NEGERI MALANG
TAHUN 2017
TAHUN 2017
LEMBAR PENGESAHAN
LEMBAR PENGESAHAN
LAPORAN PRAKTIK KERJA LAPANGAN
LAPORAN PRAKTIK KERJA LAPANGAN
PROYEK PEMBANGUNAN
PROYEK PEMBANGUNAN
SPAZIO TOWER II SURABAYA
SPAZIO TOWER II SURABAYA
PT. TATAMULIA NUSANTARA INDAH (Persero), Tbk
PT. TATAMULIA NUSANTARA INDAH (Persero), Tbk
Disusun oleh : Disusun oleh : Yodith Revanno Yodith Revanno ( 1441320071 )( 1441320071 ) Mengetahui, Menyetujui, Mengetahui, Menyetujui, Ketua
Ketua Jurusan Jurusan Dosen Dosen PembimbingPembimbing
Dandung
Dandung Novianto, Novianto, ST., ST., MT MT Drs. Drs. Sunarto Sunarto Suryanto, Suryanto, MMTMMT
NIP.196411051990031003 NIP.195604151985031003
PERNYATAAN KEASLIAN TULISAN
PERNYATAAN KEASLIAN TULISAN
LAPORAN
LAPORAN PRAKTIK
PRAKTIK KERJA
KERJA LAPANGAN
LAPANGAN
Saya menyatakan dengan sebenar-benarnya bahwa sepanjang Saya menyatakan dengan sebenar-benarnya bahwa sepanjang pengetahuan
pengetahuan saya, saya, di di dalam dalam naskah naskah laporan laporan praktik praktik kerja kerja lapangan lapangan ini ini tidaktidak terdapat karya ilmiah yang pernah diajukan oleh orang lain dan tidak terdapat terdapat karya ilmiah yang pernah diajukan oleh orang lain dan tidak terdapat karya atau pendapat orang lain kecuali yang secara tertulis dikutip dalam karya atau pendapat orang lain kecuali yang secara tertulis dikutip dalam naskah ini dan disebutkan dalam sumber kutipan dan daftar pustaka.
naskah ini dan disebutkan dalam sumber kutipan dan daftar pustaka.
Apabila ternyata di dalam naskah LAPORAN PRAKTIK KERJA Apabila ternyata di dalam naskah LAPORAN PRAKTIK KERJA LAPANGAN ini dapat dibuktikan terdapat unsur-unsur PLAGIASI, saya LAPANGAN ini dapat dibuktikan terdapat unsur-unsur PLAGIASI, saya bersedia
bersedia LAPORAN LAPORAN PRAKTIK PRAKTIK KERJA KERJA LAPANGAN LAPANGAN ini ini digugurkan digugurkan dandan dibatalkan serta diproses sesuai dengan peraturan perundang-undangan yang dibatalkan serta diproses sesuai dengan peraturan perundang-undangan yang berlaku. berlaku. Malang, 4 November 2017 Malang, 4 November 2017 Mahasiswa, Mahasiswa, (Yodith Revanno) (Yodith Revanno) NIM.1441320 NIM.1441320071071
KATA PENGANTAR
Puji syukur penulis panjatkan kehadirat Tuhan Yang Maha Kuasa , berkat karunia-Nya penulis dapat menyelesaikan penyusunan praktik kerja lapangan ini dengan baik.
Laporan praktik kerja lapangan dengan judul “Proyek Pembangunan Spazio Tower II” dapat disusun dengan baik karena dukungan dan bimbingan
dari berbagai pihak , oleh karena itu penulis mengucapkan terima kasih kepada : 1. Bapak Drs. Sunarto Suryanto, MMT selaku dosen pembimbing internal
Politeknik Negeri Malang
2. Bapak Ir. Didik Harsono selaku project manager proyek Spazio Tower II 3. Bapak Gideon Lopulalan, ST selaku pembimbing lapangan pada proyek
Spazio Tower II
4. Rekan – rekan di PT. Tatamulia Nusantara indah 5. Seluruh pihak yang telah membantu penulis.
Penulis menyadari sepenuhnya dalam penyusunan laporan magang industri dan praktik kerja lapangan ini masih terdapat kekurangan. Untuk itu penulis mengharapkan saran dan kritik dari berbagai pihak demi penyempurnaan
laporan ini. Semoga laporan ini berguna bagi pembaca secara umum dan penulis secara khusus. Terima kasih.
Malang, 4 November 2017
DAFTAR ISI
HALAMAN SAMPUL ... i
LEMBAR JUDUL ... ii
LEMBAR PENGESAHAN ... iii
PERNYATAAN KEASLIAN TULISAN ... iv
KATA PENGANTAR ... v
DAFTAR ISI ... vi
DAFTAR GAMBAR ... viii
BAB I PENDAHULUAN ... 1
1.1 Latar Belakang ... 1
1.2 Tujuan ... 2
1.3..Manfaat ... 3
1.4 Definisi Istilah ... 4
BAB II HASIL PRAKTIK KERJA LAPANGAN ... 5
2.1 Gambaran Umum ... 5
2.1.1 Data Kontrak ... 6
2.1.2 Sistim Kontrak ... 6
2.1.3 Struktur Organisasi ... 8
2.1.4 Metode Konstruksi ... 10
2.2 Aktivitas yang Dilakukan Selama Praktik ... 11
2.2.1 Menghitung Volume Dinding Lantai 16 ... 11
2.2.2 Menghitung Volume Beton Lantai 11 ... 11
2.2.3 Mengawasi Pekerjaan Plat dan Balok Lantai 12 ... 12
2.2.4 Mengawasi Pekerjaan Kolom Lantai 16 ... 20
2.2.5 Menghitung Kebutuhan Bekisting, Beton, dan Tulangan Kolom dan Shear Wall Lantai 12………...……26
2.3 Masalah yang Dihadapi ... 27
2.3.1 Pengecoran Plat Di Daerah Sempit ... 27
2.3.2 Hujan Disaat Pengecoran Plat Lantai 15 ... 28
2.3.4 BekistingBocor Disaat Pengecoran Plat dan Balok ... 28
2.4..Pemecahan Masalah yang Diambil ... 29
2.4.1 Penanganan Terhadap Pengecoran Plat Di Daerah Sempit ... 29
2.4.2 Penanganan Hujan Disaat Pengecoran Plat dan Balok... 30
2.4.3 Penanganan Kebocoran PipaConcrete Pump... 30
2.4.4 Penanganan BekistingPlat dan Balok yang Bocor ... 30
BAB III PENUTUP ... 31
4.1 Kesimpulan ... 31
4.2 Saran ... 32
DAFTAR PUSTAKA ... 33 LAMPIRAN
DAFTAR GAMBAR
2.1 Gambar Rencana Proyek Spazio Tower II Surabaya ... 5
2.2 Struktur Organisasi Proyek Spazio Tower II ... 9
2.3 Alur Pekerjaan Pengecoran Balok dan Plat ... 13
2.4 Proses Pemasangan BekistingCara Konvensional ... 14
2.5 Proses Pemasangan Bekisting Plat MetodeTable Form ... 15
2.6 Pemasangan Tulangan Plat dan Balok ... 16
2.7 Pemeriksaan Pekerjaan Sebelum Pengecoran Balok dan Plat ... 17
2.8 Instalasi PipaConcrete Pumpmenuju tempat pengecoran ... 18
2.9 Pengecoran Balok dan Plat Lantai 15 ... 19

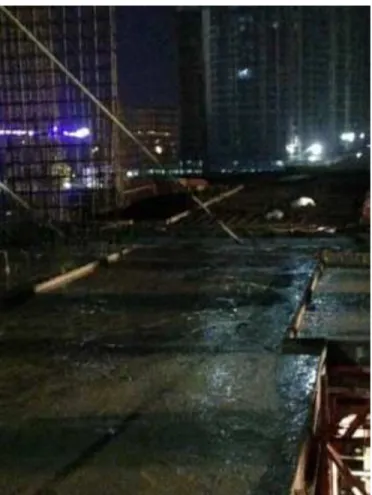

2.10 Hasil Pengecoran Lantai 12 ... 20
2.11 Alur Pekerjaan Pengecoran kolom ... 21
2.12 Pemasangan Tulangan Kolom ... 22
2.13 Pemeriksaan Tulangan Kolom Oleh Konsultan Pengawas …….. ... 23
2.14 BekistingKolom yang sudah disediaka per-tipe kolom ... 24
2.15 Penyaluran Beton Menggunakan Concrete Bucket ... 25
2.16 Daerah Pengecoran yang Sempit ... 27
BAB I
PENDAHULUAN
1.1 Latar Belakang
Dewasa ini, perekonomian di Indonesia semakin stabil sehingga mengundang para investor untuk membangun usaha di Indonesia. Hal ini mengakibatkan pembangunan di daerah perkotaan semakin meningkat. Oleh karena gencarnya pembangunan di perkotaan maka persaingan di dunia konstruksi semakin meningkat. Karena persaingan yang meningkat maka diperlukan peningkatan pengetahuan dan inovasi mahasiswa tentang dunia kosntruksi.
Untuk itu, sebagai salah satu upaya yang ditempuh Perguruan Tinggi untuk meningkatkan kualitas lulusannya maka diwajibkan setiap mahasiswanya untuk mengikuti Program Magang Industri di suatu lembaga, instansi atau perusahaan, baik pemerintah maupun swasta, yang sesuai dengan disiplin ilmu yang ditekuninya.
Praktik kerja lapangan adalah tahapan dimana mahasiswa belajar langsung di dunia kerja. Tahap ini digunakan sebagai salah satu sarana menerapkan keterampilan-keterampilan dan kemampuan yang diperoleh dari perkuliahan. Magang industri dilaksanakan selama 8 minggu, dimulai tanggal 11 September s/d 04 Oktober 2017 pada semester VII. Peserta praktik kerja lapangan adalah mahasiswa Jurusan Teknik Sipil Polinema yang telah menyelesaikan semester VI, dengan harapan mahasiswa telah memeliki kompetensi sebagai perencana, pelaksana, dan pengawas pada pekerjaan konstruksi sesuai konsentrasinya dan praktik kerja lapangan tahun ajaran 2017/2018 ini kami bertempat di PT. TATAMULIA NUSANTARA INDAH pada proyek pembangunan Spazio Tower II di Surabaya.
Banyaknya masalah yang terjadi akan memberikan wawasan bagi mahasiswa bagaimana cara mengatur dan memecahkan seluruh sistem yang
ada dengan ilmu yang telah kita dapat saat kuliah ditambah dengan aplikasi pembelajaran dari profesional yang berpengalaman, sehingga proses perhitungan, perencanaan, dan pelaksanaan bisa berjalan dengan cepat dan baik.
Oleh sebab itu praktik kerja lapangan akan memberikan beragam ilmu yang baru dan berbeda dengan yang diperoleh dari perkuliahan, sehingga dituntut peran
aktif dalam meningkatkan kemampuan yang telah dipelajari dalam perkuliahan.
1.2 Maksud dan Tujuan
1.2.1 Maksud Praktik Kerja Lapangan
Praktek kerja lapangan merupakan kegiatan yang ada dalam kurikulum Jurusan Teknik Sipil Program Sarjana Sains Terapan yang wajib dilakukan oleh mahasiswa semester VII. Praktik kerja lapangan merupakan kegiatan praktek langsung ke Proyek Konstruksi untuk mengaplikasikan hal-hal yang diperoleh selama perkuliahan dan diharapkan mampu mengisi kebutuhan pengalaman kerja bagi mahasiswa sehingga ketika memasuki dunia kerja lulusan telah memiliki kompetensi yang dibutuhkan.
1.2.2 Tujuan Praktik Kerja Lapangan
Tujuan dilaksanakannya Praktik kerja lapangan, diharapkan mahasiswa mendapatkan pengetahuan dan kemampuan diantaranya sebagai berikut:
1. Mengetahui dan memahami serta melihat secara langsung penerapan sistem manajemen konstruksi pada suatu industri konstruksi.
2. Mengetahui masalah yang timbul dalam penerapan sistem manajemen konstruksi serta mampu mamberikan solusinya.
3. Memperluas hubungan dengan masyarakat industri yang merupakan lapangan kerja mereka setelah lulus.
5. Meningkatkan hubungan kerjasama antara Politeknik Negeri Malang dan industri konstruksi.
1.2.3 Tujuan Khusus
Tujuan khusus dilaksankannya praktik kerja lapangan, diharpkan mahasiswa mempunyai kemampuan untuk :
1. Mengetahui metode pemasangan bekisting pada pekerjaan pelat, balok, dan kolom.
2. Mengetahui metode instalasi pembesian pada pekerjaan pelat, balok, dan kolom.
3. Mengetahui metode pengecoran pada pelat, balok, dan kolom.
4. Dapat memecahkan masalah teknis yang terjadi dalam proses pengerjaan pelat, balok, dan kolom.
1.3 Manfaat
Manfaat dilaksankan praktik kerja lapangan mahasiswa mendapatkan pengetahuan dan kemampuan diantaranya sebagai berikut:
1. Memberikan pembelajaran kepada mahasiswa keadaan nyata dalam dunia teknik sipil.
2. Memberikan gambaran kerja teknik sipil yang akan ditempuh setelah mahasiswa bekerja nantinya.
3. Memberikan pengalaman terjun untuk berpartisipasi dalam kerja teknik sipil. 4. Mengetahui metode pekerjaan pelat, balok, dan kolomyang diterapkan di
lapangan secara real(nyata).
5. Menyempurnakan pengetahuan tentang teknik sipil dengan memadukan teori yang diperoleh dengan keadaan lapangan.
6. Memperluas hubungan kinerja dengan perusahaan, sehingga akan lebih mudah nantinya untuk mengetahui informasi lowongan kerja.
BAB II
HASIL PRAKTIK KERJA LAPANGAN
2.1
Gambaran Umum
Gedung Spazio Tower II adalah perkantoran dan pusat gaya hidup seluas 3.583 m2, proyek ini adalah lanjutan dari Spazio Tower I milik PT Intiland Grande. Spazio adalah pusat bisnis dan perkantoran yang tak sekedar menawarkan kenyamanan tetapi juga kemudahan dan fasilitas dalam berbisnis. Perpaduan bisnis dan gaya hidup ini menjadikan Spazio satu-satunya pusat bisnis di Surabaya bagi masyarakat modern yang sangat mengharapkan kemudahan dan fasilitas lebih. Lokasi Spazio yang sangat strategis dan mudah dijangkau menjadi jaminan kelancaran bisnis kemanapun dan dimanapun.
2.1.1 Data Kontrak
Berikut informasi data kontrak proyek Spazio Tower II :
Nama Proyek : SPAZIO TOWER II
Lokasi Proyek : Jl. Mayjend Yono Soewoyo Kav. 3,
Kota Surabaya
Luas Tanah : ± 3.583 m2
Luas Bangunan : ± 77.834 m2
Jumlah Lantai : 27 Lantai
Pemilik : PT. Intiland Grande
Kontraktor : PT. Tatamulia Nusantara Indah
Konsultan Perencana Struktur : PT. Benjamin Gideon & Associates Konsultan Perencana Arsitektur : PT. Quadratura
Konsultan Perencana M & E : PT. Anugrah Lintas Daya Konsultan Quantity Surveyor : PT. Total Citra Indonesia
Tipe Kontrak : Lumpsum Fixed Price
Periode Konstruksi : 562 Hari Kalender
Lingkup Pekerjaan : Struktur, Arsitektur, dan Plumbing
2.1.2 Sistim Kontrak
Sebelum pelaksanaan proyek ini berlangsung, terlebih dahulu diadakan perjanjian-perjanjian antara pihak yang memenangkan proses tender
dengan pihak pemilik proyek. Perjanjian tersebut dimuat di dalam sebuah kontrak konstruksi yang disepakati bersama. Dokumen tersebut mempunyai kekuatan hukum yang memuat persetujuan bersama secara sukarela, dimana pihak pertama, yaitu pemilik, berjanji akan membayarkan sejumlah uang sebagai imbalan atas jasa dan material yang digunakan oleh pihak kedua. Sedangkan pihak kedua, yaitu kontraktor pelaksana, berjanji untuk memberikan jasa dan menyediakan material
Kontrak yang disepakati pada proyek pembangunan Spazio Tower II adalah lump sum fixed price. Kontrak ini adalah kontrak konstruksi dimana sistem pengadaan barang dan jasa atas penyelesaian seluruh pekerjaan ditentukan dalam batas waktu tertentu dengan jumlah harga yang pasti dan tetap. Risiko selama pelaksanaan ditanggung oleh PT. Tatamulia Nusantara Indah.
Sistem kontrak Lump sum mengikat volume yang dilaksanakan di lapangan, sementara fixed price berarti harga pekerjaan tetap meskipun ada kenaikan harga material. Bagi pemilik, sistem kontrak seperti ini akan membawa keuntungan, yaitu cukup menyediakan total biaya yang dibutuhkan tanpa harus memikirkan fluktuasi harga material yang terjadi. Dalam kontrak ini juga terdapat provisional sum untuk beberapa pekerjaan, karena volume pekerjaan yang akan dilaksanakan masih belum pasti. Provisional sum pada proyek ini juga terikat dengan fixed price sehingga harga item pekerjaannya tetap sesuai dengan harga kontrak di awal meskipun mungkin ada perubahan volume pekerjaan. Jika nantinya ada pekerjaan tambahan maka kontraktor hanya bisa mengihitung item-item pekerjaan yang ditambahkan saja, tidak diijinkan untuk remixer sum dan harga item pekerjaannya juga tetap. Perhitungan kembali atau remixer sum dapat dilakukan hanya untuk mengecek jumlah tambahan atau pengurangan yang ada untuk kepentingan kontraktor, jika untuk pemilik
2.1.3 Struktur Organisasi
Organisasi adalah sekelompok orang atau badan yang bekerja sama dalam suatu kelompok-kelompok kerja yang saling terkait, bertanggung jawab, dan bekerja sama guna mencapai tujuan tertentu. Suatu proyek untuk mencapai tujuannya harus memiliki suatu organisasi yang mempunyai struktur yang jelas dan efisien, sehingga setiap unsur yang terlibat dalam organisasi proyek akan memiliki tugas dan wewenang yang jelas, tidak saling tumpang tindih dan memiliki kerjasama yang baik. Hal ini dimaksudkan agar dalam pelaksanaan pekerjaan pembangunan Spazio Tower II ini dapat mencapai tujuan umum proyek tersebut yaitu tepat mutu, tepat waktu dan tepat biaya. Dengan hasil yang memuaskan pasti juga akan meningkatkan kepercayaan publik terhadap kontraktor pelaksana.
Struktur organisasi proyek Spazio Tower II memiliki dua bagian, yaitu bagian site officer dan bagian pelaksana. Bagian site officer terdiri dari
quantitiy surveyor, quality control, engineer, dan drafter . Fungsi dari site officer adalah mengontrol dan mengarahkan pelaksanaan pekerjaan yang dilakukan oleh bagian pelaksana lapangan. Sementara di bagian pelaksana terdiri dari site manager, deputy site manager, surveyor, supervisi struktur, dan supervisi finishing. Bagian lapangan bertugas mengerjakan dan mengatur jadwal pelaksanaan sesuai dengan gambar konstruksi yang dibuat oleh engineer. Dalam struktur oganisasi ini site officer mementau tiap progress pekerjaan dan pengeluaran bahan oleh pekerjaan pelaksana. Berikut bagan struktur organisasi proyek pembangunan Spazio Tower II :
2.1.4 Metode Konstruksi
Metode konstruksi merupakan proses yang digunakan untuk membuat pelaksanaan proyek menjadi lebih tepat waktu, hemat biaya, dan terarah.
Metode konstruksi yang digunakan pada setiap proyek berbeda karena ditentukan oleh keadaan sekitar proyek yang berkaitan, misalnya cuaca, akses menuju lokasi, dan lingkungan sekitar proyek.
Metode pembangunan proyek Spazio Tower II adalah metode top-down. Metode top-down adalah cara pelaksanaan pembangunan dari atas ke bawah. Proses pelaksanaan metode ini diawali dengan memasang dinding diafragma, kemudian pondasi, dan king post , setelah itu pembuatan plat lantai dasar, dan terus ke besment bersamaan dengan galian. Hal ini dilakukan karena saat awal pembangunan yaitu bulan februari adalah musim hujan sehingga jika menggunakan metode down-top akan sangat riskan terhadap kelongsoran dan akan membutuhkan banyak pekerjaan tambahan seperti dewatering, penanaman turap di sekeliling galian, sehingga dipilih metode top-down dimulai dari lantai
2.2
Aktivitas Selama Praktik
2.2.1 Menghitung Volume Dinding Lantai 16
1. Data yang Dibutuhkan
Berikut adalah data-data yang dibutuhkan untuk menghitung volume dinding lantai 16 :
a. Shop drawing denah dinding lantai 16
b. Shop drawing denah cat lantai 16
c. Shop drawing denah plafond lantai 16 2. Tahap Pekerjaan
Berikut tahapan pekerjaan menghitung volume dan tipe finishing
dinding lantai 16 :
1) Pelajari gambar denah dinding lantai 16 untuk menemukan panjang dinding yang akan dipasang
2) Lihat denah cat untuk mengetahui finishing yang digunakan pada dinding
3) Lihat denah plafond untuk mengetahui tinggi dinding 4) Jika terdapat kusen kurangkan luasan dinding dengan
luasan kusen yang akan dipasang.
2.2.2 Menghitung Volume Beton Lantai 11 as 4-7/E-G
1. Data yang Dibutuhkan
Berikut adalah data-data yang dibutuhkan untuk menghitung volume beton lantai 11 as 4-7/E-G :
2. Tahap Pekerjaan
Berikut tahapan pekerjaan menghitung volume beton untuk pengecoran plat dan balok lantai 11 as 4-7/E-G :
1) Tandai batasan daerah yang akan dicor
2) Untuk pengecoran ini kepala kolom maupun shear wall
yang masuk wilayah as 4-7/E-G dicor sedalam 0.64 m 3) Untuk tebal plat dan dimensi balok menyesuaikan gambar
komposit lantai 11
4) Bedakan volume beton untuk plat, kolom, balok, maupun
shear wall agar mudah jikalau nantinya memeriksa ulang jika terjadi kesalahan
5) Jumlahkan volume total plat, balok, kolom, dan shear wall dan didapat volume total beton
2.2.3 Mengawasi Pekerjaan Plat dan Balok Lantai 12 as 4-7/D-F
1. Data yang DibutuhkanBerikut adalah data-data yang dibutuhkan untuk pekerjaan plat dan balok lantai 12 as 4-7/D-F :
a. Shop drawing denah komposit lantai 12
b. shop drawing detail pembesian balok dan plat c. Data mutu beton
2. Alur Pekerjaan
Gambar 2.3 Alur Pekerjaan Pengecoran Balok dan Plat Start Pengajuan checklist Proses pemeriksaan pekerjaan sebelum Proses pemeriksaan pekerjaan secara Proses pengerjaan sesuai gambar shop drawing Persetujuan Cor Pengecoran
3. Tahapan Pelaksanaan
Tahapan pelaksanaan pembuatan plat dan balok lantai 12 ada tiga diantaranya tahap pembuatan bekisting, tahap pemasangan tulangan, dan tahap pengecoran. Berikut penjelasan masing-masing tahap dan metode pekerjaannya :
• Tahap Pemasangan Bekisting
Pada tahap ini dilakukan penginstalan bekisting untuk plat dan balok sekaligus. Terdapat dua metode pembuatan bekisting horizontal ini yaitu metode konvensional dan metode table form. Berikut penjelasan masing-masing metode tersebut :
1) Metode konvensional
Pekerjaan bekisting dengan metode konvensional mekanismenya adalah merakit dari awal panel-panel multiplek dan scaffolding sesuai dengan bentuk plat dan balok yang akan di cor. Metode konvensional haya digunakan untuk bekisting balok.
2) MetodeTable Form
Metode table form adalah metode yang menggabungkan panel multiplek dengan scaffolding sistim Peri. Jadi, tidak perlu merakit dari awal scaffolding yang akan dipasang. Metode ini digunakan untuk bekisting pada plat lantai. Keuntungan dari metode ini yaitu mempercepat pekerjaan bekisting plat dan hemat bahan bekisting.
Metode ini sangatlah praktis, pertama table form yang sudah dilepas dari lantai bawah dipindahkan menggunakan tower crane ke lantai 12, kemudian penempatan jack base sebagai landasan penempatan bekisting table form dan disusun sesuai dengan panel-panel plat yang akan dicor.
Gambar 2.5 Proses Pemasangan Bekisting Plat MetodeTable Form
• Tahap Pemasangan Tulangan
Pada tahap ini tulangan untuk plat dan balok sudah dipotong dan dibentuk sesuai bar bending schadule dari pelaksana, maka pada saat di lapangan hanya tinggal memasangnya sesuai dengan gambar kerja.
Proses pemasangan tulangan diikuti oleh pelaksana tulangan, setelah pemasangan tulangan mencapai 50% progress, pelaksana tulangan mendatangkan quality control untuk melakukan checklist
internal pekerjaan penulangan balok dan plat. Jika ada kesalahan pelaksana akan memperbaikinya dan nantinya dicek lagi oleh quality
control.
Setelah dinyatakan lolos checklist internal maka quality control
akan mendatangkan konsultan pengawas untuk pemeriksaan pekerjaan sebelum pengecoran.
• Tahap Pengecoran
Sebelum dilakukan pengecoran, terlebih dahulu dilakukan
checklist (pemeriksaan pekerjaan sebelum pegecoran) dengan konsultan pengawas. Adapun hal-hal yang di cek diantaranya :
1) Jenis besi 12)Scaffolding & landasannya 2) Diameter besi 13) Posisi bekisting
3) Jarak/ jumlah tulangan 14) Kondisi bekisting
4) Panjang sambungan 15) Posisi form tie 5) Stek balok 16) Dimensi
6) Angkur 17) Sambungan bekisting 7) Ikatan 18) Sparing M & E
8) Beton decking 19) Kebersihan bekisting
9) Kaki ayam
10) Kebersihan permukaan besi 11) Perkuatan pada sparing M&E
Gambar 2.7 Pemeriksaan Pekerjaan Sebelum Pengecoran Balok dan Plat
Setelah dilakukan pemeriksaan oleh konsultan pengawas, dilakuakan instalasi pipa pengecoran. Untuk memompa beton ke lantai atas. Proyek ini menggunakan concrete pump on site yang letaknya ada di lantai ground. Penempatan ujung pipa cor diletakkan di tempat yang strategis, karena penuangan beton tidak boleh acak untuk menghindari cold joint. Stop cor juga harus disediakan terlebih dahulu dan dicek elevasi dan kesiapannya. Setelah semua siap maka pelaksana memesan beton sesuai dengan mutu yang dikehendaki.
Ketika beton datang, beton akan di tes slump dan diambil sampelnya sebanyak 9 buah per truk mixer pengecoran. Setelah dicek hasil tes slump memenuhi dan sudah diambil sampelnya maka trukmixer masuk ke area concrete pump.
Gambar 2.8 Instalasi Pipa Concrete Pump menuju tempat pengecoran
Pengecoran balok dan plat dilakukan sekaligus. Area yang terjauh dari arah pipa akan dicor terlebih dahulu. Ketebalan beton harus selalu dipantau dengan surveyor agar ketebalannya sesuai dengan gambar yang disetujui. Selama proses pengecoran dilarang untuk menambahkan air ke dalam beton baik pada mobil mixer, concrete pump, ataupun beton di area pengecoran karena akan mengurangi kuat tekan beton.
Jumlah vibrator yang ada di lapangan harus memadai karena beton harus divibrasi setiap 20-30 cm secara tegak lurus bidang cor. Keberadaan vibrator sangat penting untuk mencegah segregasi pada beton yang dicor.
Gambar 2.10 Hasil Pengecoran Lantai 12
2.2.4 Mengawasi Pekerjaan Kolom Lantai 16
1. Data yang DibutuhkanBerikut adalah data-data yang dibutuhkan untuk melakukan pekerjaan kolom lantai 16 :
a. Shop drawing denah komposit lantai 16 b. Shop drawing detail pembesian kolom
c. Data mutu beton
2. Alur Pekerjaan
Gambar 2.11 Alur Pekerjaan Pengecoran kolom lantai 16 Tahapan Pelaksanaan
Tahapan pelaksanaan pembuatan kolom lantai 16 ada tiga diantaranya tahap pemasangan tulangan, pembuatan bekisting, dan tahap pengecoran.
Gambar 2.11 Alur Pekerjaan Pengecoran Kolom Start Pengajuan checklist Proses pemeriksaan pekerjaan sebelum Proses pemeriksaan pekerjaan secara Proses pengerjaan sesuai gambar shop drawing Persetujuan Cor Pengecoran
3. Tahap Pelaksanaan
Tahap pelaksanaan pembuatan kolom lantai 16 ada tiga diantaranya tahap pemasangan tulangan, tahap instalasi bekisting, dan tahap pengecoran. Berikut penjelasan masing-masing tahap dan metode pekerjaannya :
• Tahap Pemasangan Tulangan
Pada tahap ini tulangan untuk kolom sudah dibuat sesuai bar bending schadule dari pelaksana di area pabrikasi, maka pada saat di lapangan pekerja tinggal memasangnya sesuai dengan gambar kerja.
Proses pemasangan tulangan kolom dilakukan dengan cara mengangkat tulangan kolom menggunakan tower crane dari area pabrikasi di lantai ground. Setelah sampai diatas, pemasangan tulangan dilakukan manual oleh pekerja untuk menyambung tulangan kolom. Ketika pemasangan tulangan sudah selesai maka, pelaksana tulangan mendatangkan quality control untuk melakukan
checklist internal pekerjaan penulangan kolom. Jika ada kesalahan, pelaksana akan memperbaikinya dan nantinya dicek lagi oleh
quality control.
Setelah dinyatakan lolos checklist internal maka quality control
akan mendatangkan konsultan pengawas untuk pemeriksaan pekerjaan tulangan kolom.
Gambar 2.13 Pemeriksaan Tulangan Kolom Oleh Konsultan Pengawas
• Tahap Pemasangan Bekisting
Bekisting untuk kolom dipasang setelah konsultan pengawas menyetujui pemeriksaan pembesian kolom karena nantinya kolom akan tertutup oleh bekisting.
Bekisting yang digunakan sudah dibentuk sesuai dimensi-dimensi kolom yang ada, perkuatan bekisting kolom menggunakan besi hollow
yang dirangkai dengan polywood dan diberi steger-steger untuk menjaga ketegakan kolom.
Gambar 2.14 Bekisting Kolom yang sudah disediakan per-tipe kolom
• Tahap Pengecoran
Setelah dilakukan pemasangan bekisting, maka pelaksana memesan beton sesuai dengan mutu yang dikehendaki untuk kolom di lantai 16 yaitu beton mutu K-300.
Ketika beton datang, beton akan di tes slump dan diambil sampelnya sebanyak 9 buah per truk mixer pengecoran. Setelah dicek hasil tes slump memenuhi dan sudah diambil sampelnya maka truk mixer menuangkan betonnya ke concrete bucket untuk dibawa ke lantai 16 menggunakan tower crane.
Gambar 2.15 Penyaluran Beton Menggunakan Concrete Bucket
Ada beberapa hal yang perlu diperhatikan saat pengecoran kolom agar hasilnya baik diantaranya, panjang selang tremie harus diatur panjangnya agar jatuhnya beton dari ujung selang tremie tidak lebih tinggi dari 1,5 meter untuk menghindari segregasi. Penggunaan vibrator harus tegak lurus dan tervibrasi sampai bagian kolom yang paling bawah agar beton yang dihasilkan baik. Selama proses pengecoran kelurusan dan lot bekisting agar diperhatikan dan diperiksa oleh surveyor agar hasil cor kolom tidak miring sedikitpun dan sesuai gambar rencana.
2.2.5 Menghitung Kebutuhan Bekisting, Beton, dan Tulangan
Kolom dan
Shear Wall
Lantai 12
1. Data yang Dibutuhkan
Data yang dibutuhkan untuk menghitung bekisting, beton, dan tulangan pada lantai 12 ini adalah data perubahan, karena ada site instruction
untuk menaikkan level lantai 15 setinggi 20 cm. Kenaikan ini berdampak pada tinggi kolom dan shearwall pada lantai 12, juga ada beberapa
kolom yang berubah gambarnya. Berikut data-data yag dibutuhkan : a. Gambar denah struktur for construction perubahan lantai
12
b. Gambar detail kolom dan shear wall for construction
perubahan
c. Standar detail pekerjaan beton dari konsultan perencana ( Benjamin Gideon & Associates)
2. Tahapan Pekerjaan
Tahapan peghitungan kebutuhan bekisting, beton, dan besi untuk kolom dan shear wall lantai 12 :
1) Baca gambar prubahan dari pemilik
2) Hitung bekisting dan volume tambahan saja setinggi 20 cm, karena sistem kontraknya lump sum sehingga dilarang untuk menghitung ulang (remixer sum)
3) Untuk perhitungan kebutuhan besi, dimensi bending
tulangan mengacu pada standar pembesian dari konsultan perencana
4) Setelah didapat volume total pekerjaan tambahan lalu diajukan kepada pemilik untuk mendapat biaya tambahan akibat pekerjaan tambahan yang diberikan.
2.3
Masalah yang Dihadapi
2.3.1 Pengecoran Plat Di Daerah Sempit
Pengecoran plat di daerah belakang shear wall adalah masalah yang dihadapi tiap saat pengecoran. Hal ini dikarenakan pipa concrete pump
tidak dapat menjangkau area di belakang shear wall sehingga membutuhkan perilaku khusus terhadap cara pengecroannya, jika menggunakan cara manual seperti menyeret beton dengan menggunakan cangkul membutuhkan waktu yang sangat lama dalam pengerjaannya dan ditakutkan terjadi cold joint dan berbahaya bagi pekerja karena letaknya di tepi zona cor.
2.3.2 Hujan Disaat Pengecoran Plat Lantai 15
Hujan kali ini turun saat proses pengecoran plat lantai 15 karena cuaca dewasa ini tidak menentu, di bulan oktober sudah mulai turun hujan sehingga hal ini dapat mengganggu pekerjaan pengecoran. Pada pekerjaan pengecoran sebisa mungkin menghindari penambahan air karena dapat
mengakibatkan penurunan mutu beton.
2.3.3 Kebocoran Pipa
Concrete Pump
Kebocoran pipa concrete pump terjadi saat pengecoran plat di lantai 12. Hal ini bisa terjadi karena beberapa kemungkinan diantaranya :
1) Sambungan antar pipa concrete pump yang kurang kencang sehingga terjadi kebocoran
2) Terjadi penyumbatan di dalam pipa karena adanya sisa beton dari pengecoran sebelumnya sehingga mengakibatkan tekanan yang
tinggi dan terjadi kebocoran di sambungan pipa
2.3.4
Bekisting
Bocor Disaat Pengecoran Plat dan Balok
Kebocoran bekisting terjadi saat pengecoran berlangsung sehingga beton yang di cor mengalir ke lantai bawahnya. Kebocoran ini kadang terjadi di sambungan panel-panel bekisting, hal ini kemungkinan disebabkan karena beberapa masalah berikut diantaranya :
1) Sambungan antar kayu-kayu bekisting kurang mendapat perkuatan 2) Penggunaan vibrator terlalu lama sehingga menggetarkan bekisting
2.4
Pemecahan Masalah yang Diambil
2.4.1 Penanganan Terhadap Pengecoran Plat Di Daerah Sempit
Pengecoran plat di daerah sempit sangat sulit untuk diakukan jika mengandalkan pipa concrete pump, hal ini dikarenakan pipa concrete pump tidak dapat menjangkau daerah sempit. Daerah plat yang tidak
terjangkau pipa concrete pump ini terletak di belakang shear wall sehingga tidak terlewati pipa. Sehingga pelaksana menggunakan concrete bucket
yang diangkat oleh tower crane sampai ke lantai 16. Pengecorannya menggunakan selang treime yang menjulur dari concrete bucket ke bagian plat yang akan dicor.
Perlakuan semacam ini hanya khusus untuk mengecor daerah plat yang sulit dijangkau. Kelemahan metode ini yaitu waktu yang dibutuhkan relative lebih lama yaitu 3 menit untuk loading dan 2 menit untuk
swinging ke area pengecoran. Sehingga untuk pengecoran selanjutnya di area plat yang terjangaku pipa, dilanjutkan dengan concrete pump.
2.4.2 Penanganan Hujan Disaat Pengecoran Plat dan Balok
Penanganan untuk hujan yang turun disaat pengeoran adalah dengan memasang terpal pada daerah yang sudah dicor dan menunggu hujan reda lalu diteruskan proses pengecorannya. Jika terdapat genangan air di dalam
bekisting maka dikeluarkan terlebih dahulu agar tidak ada tambahan air di beton yang dicor.
2.4.3 Penanganan Kebocoran Pipa
Concrete Pump
Penanganan untuk kebocoran pipa concrete pump adalah dengan cara menghentikan mesin concrete pump lalu melepas sambungan yang bocor. Jika kebocoran terjadi akibat adanya sumbatan beton, maka beton dikeluarkan terlebih dahulu dengan cara menggetar-getarkan pipa yang tersumbat sampai beton yang menyumbat pipa keluar.
Sementara perbaikan terhadap kebocoran pipa dilakukan agar pengecoran terus berlanjut, digunakan concrete bucket yang diangkat dengantower crane. Hal ini dilakukan untuk efektifitas waktu pengecoran dan menjaga kualitas beton yang akan dicor. Setelah perbaikan selesai dilakukan, pengecoran dilanjutkan menggunakan concrete pump.
2.4.4 Penanganan
Bekisting
Plat dan Balok yang Bocor
Penanganan untuk bekisting yang bocor adalah dengan memperkuat sambungan bekisting yang bocor, sementara bagian bocor diperbaiki pengecoran tetap berlanjut ke area yang lain sampai bekisting yang bocor sudah diperkuat. Perkuatan pada bekisting dapat berupa penambahan
steger kayu atau dipaku dan diplaster agar air beton tidak merembes keluar dari bekisting.
BAB III
PENUTUP
Semua uraian dan pembahasan laporan yang dipaparkan dalam laporan ini merupakan hasil pengamatan selama praktik kerja lapangan pada proyek pembangunan Spazio Tower II Surabaya yang dilaksanakan pada tanggal 11 September 2017 hingga 4 November 2017. Kegiatan praktik kerja lapangan ini memberikan kontribusi yang sangat besar berupa ilmu dan pengalaman sebagai dasar untuk meningkatkan kesiapan menghadapi dunia pekerjaan.
Praktik kerja lapangan ini sangat membantu mahasiswa untuk menyesuaikan teori-teori yang diajarkan di perkuliahan dengan implementasi langsung di lapangan. Setelah melakukan kegiatan praktik kerja lapangan, mahasiswa dapat menjadi lebih memahami dan mengetahui keadaan sebenarnya di dunia konstruksi. Hal yang telah mahasiswa dapatkan selama berada di dalam kelas dengan kenyataan sebenarnya di lapangan terdapat sedikit perbedaan. Penyelarasan yang tepat antara teori dan juga keadaan sebenarnya di lapangan dapat membantu mahasiswa memberikan beberapa kesimpulan dan saran sebagai berikut.
3.1 Kesimpulan
Berdasarkan pengamatan tersebut dapat diambil kesimpulan sebagai berikut :
1. Teori dan konsep yang diajarkan di perkuliahan tidak absolute bisa dipraktikkan di lapangan.
2. Persiapan yang baik sebelum melakukan suatu pekerjaan dapat mempengaruhi kelancaran pada saat pelaksanaan tersebut. Persiapan yang matang tentunya dapat meminimalisir rework dan kerugian.
3. Kerjasama atau team work yang baik antara site officer serta pelaksana yang teratur, seimbang, teliti serta tegas dapat menghasilkan pekerjaan yang sesuai dengan spesifikasi yang diharapkan oleh pemilik.
4. Efektifitas pekerja menjadi faktor penentu kecepatan suatu proyek untuk dapat selesai dengan hasil yang optimal.
3.2 Saran
Adapun saran yang dapat mahasiswa sampaikan setelah pelaksanaan praktik kerja lapangan adalah sebagai berikut :
1. Sebaiknya waktu praktik kerja lapangan ditambah agar bisa mendapatkan lebih banyak wawasan pekerjaan yang dilakukan di proyek konstruksi.
2. Untuk mendapatkan gambaran dan pengetahuan yang detail tentang pekerjaan-pekerjaan konstruksi, sebaiknya seimbang antara waktu belajar di kantor dan tinjauan langsung pekerjaan di lapangan.
3. Harus mematuhi proses prosedur kerja yang telah dibuat agar pekerja dapat berjalan dengan lancar dan sesuai dengan spesifikasi yang diinginkan.
4. Aktif meminta pekerjaan kepada para pekerja yang ada agar mengetahui dan bisa menjalankan masing-masing pekerjaan pekerja yang ada baik pekerja pelaksana maupun site officer .
5. Gunakanlah APD (Alat Pelindung Diri) sebagai upaya dini untuk menghindari kecelakaan kerja yang mungkin saja terjadi dan selalu menjaga kondisi kesehatan agar tetap fokus menjalani praktik kerja lapangan.
DAFTAR PUSTAKA
Pengertian Metode Top-Down :
(http://denianaksipil.blogspot.co.id/2015/02/metode-konstruksi-top-down-dan- bottom-up), diakses pada tanggal: 27 September 2017.
Kerusakan Pada Beton:
(http://www.sementigroda.com/read/201507/198/masalah-pengecoran-beton-dan-turunannya-pada-bahan-material-bangunan-rumah), diakses pada tanggal 12
Oktober 2017.
Tentang Spazio Tower II: (http://www.intiland.com), diakses pada tanggal 1 Oktober 2017
Form laporan pelaksanaan pengecoran beton milik kontraktor
