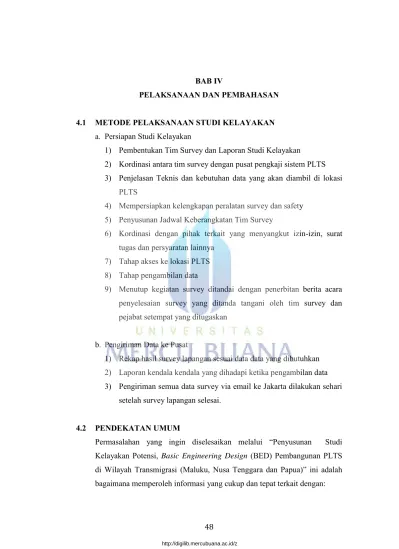

BAB IV
PELAKSANAAN DAN PEMBAHASAN
4.1 METODE PELAKSANAAN STUDI KELAYAKAN a. Persiapan Studi Kelayakan
1) Pembentukan Tim Survey dan Laporan Studi Kelayakan
2) Kordinasi antara tim survey dengan pusat pengkaji sistem PLTS 3) Penjelasan Teknis dan kebutuhan data yang akan diambil di lokasi
PLTS
4) Mempersiapkan kelengkapan peralatan survey dan safety 5) Penyusunan Jadwal Keberangkatan Tim Survey
6) Kordinasi dengan pihak terkait yang menyangkut izin-izin, surat tugas dan persyaratan lainnya
7) Tahap akses ke lokasi PLTS 8) Tahap pengambilan data
9) Menutup kegiatan survey ditandai dengan penerbitan berita acara penyelesaian survey yang ditanda tangani oleh tim survey dan pejabat setempat yang ditugaskan
b. Pengiriman Data ke Pusat
1) Rekap hasil survey lapangan sesuai data data yang dibutuhkan 2) Laporan kendala kendala yang dihadapi ketika pengambilan data 3) Pengiriman semua data survey via email ke Jakarta dilakukan sehari
setelah survey lapangan selesai.
4.2 PENDEKATAN UMUM
Permasalahan yang ingin diselesaikan melalui “Penyusunan Studi Kelayakan Potensi, Basic Engineering Design (BED) Pembangunan PLTS di Wilayah Transmigrasi (Maluku, Nusa Tenggara dan Papua)” ini adalah bagaimana memperoleh informasi yang cukup dan tepat terkait dengan:
a) Penentuan lokasi rencana (rumah pembangkit dan rangkaian modul surya) PLTS Terpusat yang dilengkapi dengan koordinat serta informasi status dan luas lahan yang tersedia.
b) Pengumpulan data jumlah rumah maupun fasilitas umum yang akan menjadi calon pelanggan PLTS Terpusat.
c) Pengukuran jarak dari lokasi rencana PLTS Terpusat ke masing-masing beban sehingga didapatkan perkiraan panjang jaringan.
d) Pengumpulan informasi akses ke lokasi rencana PLTS Terpusat yang dapat dijadikan acuan untuk mobilisasi personil dan peralatan pada saat proses pembangunan PLTS Terpusat.
Upaya tersebut mencakup beberapa persoalan yaitu menyangkut masalah teknis substansi perencanaan PLTS Terpusat dan non-teknis seperti regulasi, institusi (kelembagaan), kondisi sosial kemasyarakatan, dan lokasi yang dipilih yaitu lokasi pulau terluar dan kawasan perbatasan.
Oleh karena itu pendekeatan yang digunakan dalam pelaksanaan kegiatan ini tidak mungkin hanya dilakukan secara sektoral dan bersifat parsial, tetapi harus dilakukan secara holistik-integratif dengan memperhatikan keterkaitan dengan sektor-sektor yang lain.
“Penyusunan Studi Kelayakan Potensi, Basic Engineering Design (BED) Pembangunan PLTS di Wilayah Transmigrasi (Maluku, Nusa Tenggara dan Papua)” ini harus memperhatikan aspek-aspek sebagai berikut:
1. Peraturan perundang-undangan, kebijakan pemerintah, baik pemerintah pusat maupun pemerintah daerah, yang berkaitan dengan energi.
2. Peraturan perundang-undangan, kebijakan pemerintah, baik pemerintah pusat maupun pemerintah daerah, yang berkaitan dengan penyediaan tenaga listrik.
3. Kondisi penyediaan dan kebutuhan tenaga listrik setempat. 4. Kondisi kebutuhan lokasi dan masyarakat setempat.
Dalam pelaksanaan kegiatan “Penyusunan Studi Kelayakan Potensi, Basic
Engineering Design (BED) Pembangunan PLTS di Wilayah Transmigrasi
(Maluku, Nusa Tenggara dan Papua)” ini dilakukan pendekatan kajian yang memanfaatkan data primer dan data sekunder. Data sekunder yang diolah berasal instansi terkait, baik ditingkat pusat, provinsi, kabupaten, dan kecamatan. Selain itu dilakukan juga akan survey untuk mendapatkan data primer di lapangan.
4.2.1 Pengolahan Data
A. Kondisi Sosial Ekonomi
Tanggapan Penduduk Terhadap Pembangunan PLTS Tabel 4.1.Tanggapan Penduduk Terhadap Pembangunan
PLTS
No Tanggapan Penduduk Terhadap Pembangunan PLTS
1
Kepala Desa
( Mendukung )
Komentar : beharap bisa diaplikasikan pembangunan segera ditempat lahan yg sudah disiapkan
Warga
( Mendukung )
Komentar : jangan hanya survey saja tapi segera dibangun agar kami bisa punya penerangan
Keberadaan Toko Bangunan
Tabel 4.2.Keberadaan toko bangunan No Keberadaan Toko Bangunan Keberadaan (Ceklist) Jumlah Toko Keterangan 2
Toko Semen X 3 Untuk kayu dan
batu ambil dilokasi tanpa harus beli dan jarak material dari
lokasi 66 km ke kota Wahai
Toko Besi X 3
Toko Cat X 3
Tenaga Kerja Lokal
Tabel 4.3.Tenaga Kerja Lokal
No Tenaga Kerja Lokal Keberadaan (Ceklist) Jumlah Pekerja Keterangan 3 Elektrik X 10
info kepala desa
Sipil X 20
Mata Pencaharian

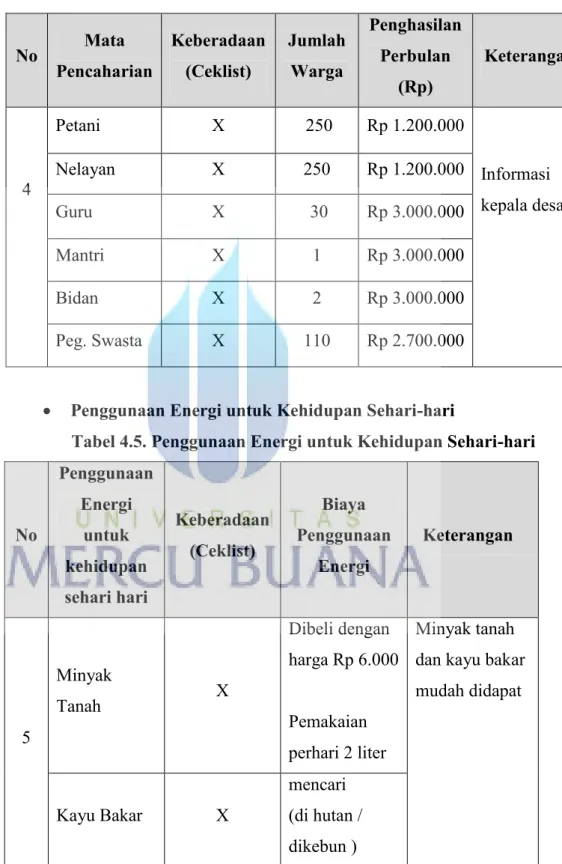

Tabel 4.4.Mata Pencaharian
No Mata Pencaharian Keberadaan (Ceklist) Jumlah Warga Penghasilan Perbulan (Rp) Keterangan 4 Petani X 250 Rp 1.200.000 Informasi kepala desa Nelayan X 250 Rp 1.200.000 Guru X 30 Rp 3.000.000 Mantri X 1 Rp 3.000.000 Bidan X 2 Rp 3.000.000 Peg. Swasta X 110 Rp 2.700.000
Penggunaan Energi untuk Kehidupan Sehari-hari
Tabel 4.5. Penggunaan Energi untuk Kehidupan Sehari-hari
No Penggunaan Energi untuk kehidupan sehari hari Keberadaan (Ceklist) Biaya Penggunaan Energi Keterangan 5 Minyak Tanah X Dibeli dengan harga Rp 6.000 Pemakaian perhari 2 liter Minyak tanah dan kayu bakar mudah didapat
Kayu Bakar X
mencari (di hutan / dikebun )
Organisasi Masyarakat setempat
Tabel 4.6. Organisasi Masyarakat Setempat
No Organisasi Masyarakat / Lembaga Swadaya Masyakarakat Keberadaan (Ceklist) Jumlah Anggota Keterangan 6
Karang Taruna X 40 Info kepala Desa
PKK X 40 Info kepala Desa
Kelompok Seni
Budaya X 20 Info kepala Desa
B. Teknikal Data PLTS

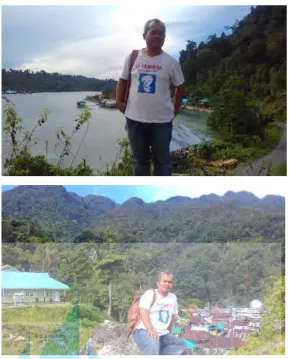

Gambar 4.1. Kondisi Lahan PLTS di Desa Sawai Kondisi lahan yang disediakan untuk lokasi PLTS merupakan lahan berbukit dan terbatu, namun masih masuk dalam kriteria yang normal untuk dijadikan lokasi PLTS Terpusat.
Tabel 4.7. Kondisi Lahan PLTS
No Kondisi Lahan PLTS Keberadaa n (Ceklist) Keterangan 1 Berbukit X
Banyak batuan sedang Dataran
Terbuka Hutan
Ketersediaan Lahan PLTS
Sudah tersedianya lahan yang diperuntukan khusus pembangunan PLTS Terpusat di Desa Sawai dan lebih dikuatkan lagi dengan adanya Surat Pelepasan Hibah Tanah
yang dibuat dan ditanda tangani langsung oleh Kepala Pemerintahan Desa Sawai.
Gambar 4.2.Surat Keterangan Ketersediaan Lahan PLTS Desa Sawai
Tabel 4.8. Ketersediaan Lahan PLTS
No Ketersediaan
Lahan PLTS (Ceklist) Keterangan
2 Ada x Milik Desa Sawai
Jenis Lahan PLTS

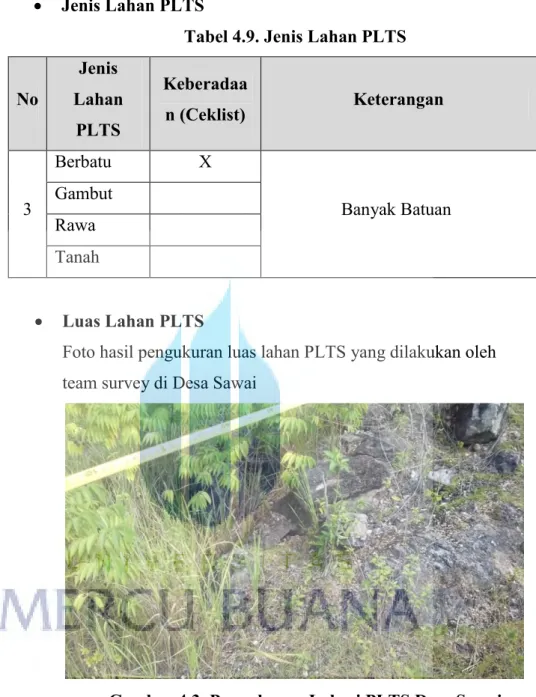

Tabel 4.9. Jenis Lahan PLTS
No Jenis Lahan PLTS Keberadaa n (Ceklist) Keterangan 3 Berbatu X Banyak Batuan Gambut Rawa Tanah Luas Lahan PLTS
Foto hasil pengukuran luas lahan PLTS yang dilakukan oleh team survey di Desa Sawai
Gambar 4.3. Pengukuran Lokasi PLTS Desa Sawai
Tabel 4.10. Luas Lahan PLTS No Luas Lahan PLTS
(m2)
Alat
Ukur Keterangan
4 25 meter X 30 meter Meteran
Bedasarkan info kepala desa dan hasil pengukuran
dilapangan
Pengukuran Temp. Suhu
Foto hasil pengukuran temperatur suhu pada jam 09:30 pagi dan pada jam 01:00 siang.
Pada jam 09:30 Pada jam 13:00
Gambar 4.4. Pengukuran Temp. Suhu Desa Sawai
Tabel 4.11. Pengukuran Temperatur Suhu
No
Pengukuran Temp Suhu (
0C)
Alat Ukur Keterangan
5 29.4 0C Thermometer Pada Pukul 9.37 Pagi
Pengukuran Koordinat Lokasi PLTS
Hasil pengukuran titik kordinat PLTS Desa sawai dengan menggunakan GPS Garmin, yang bertujuan untuk mendapatkan titik yang tepat jika ingin melihat di peta atau Google Map.
Gambar 4.5. Pengukuran Koordinat PLTS Desa Sawai
Tabel 4.12. Pengukuran Koordinat Lokasi PLTS
No Pengukuran Koordinat Lokasi PLTS Alat Ukur Keterangan 6 S 02.95762 0 E 129.183410 GPS Pengukuran GPS Garmin
Pengukuran Iradiasi Matahari
Hasil pengukuran iridiasi matahari yang dilakukan langsung di lokasi PLTS Desa Sawai.
Jam 09:00 Jam 13:00
Gambar 4.6. Pengukuran Iradiasi Matahari Desa Sawai
Tabel 4.13. Pengukuran Iradiasi Matahari
No
Pengukuran Iradiasi matahari
Alat Ukur Keterangan
7 555.6 W/M2 Pyranometer
Waktu pengambilan sample
sekitar 35 Menit .
Pada Pukul 10 Pagi waktu maluku ( Cuaca Mendung )
Jenis Rumah dan Jumlah Rumah
Tabel 4.14. Jumlah Rumah
No Jenis Rumah Keberadaan (Ceklist) Jumlah Rumah Total Jumlah Rumah 8 Permanen x 200 Permanen 200 + Semi Permanen 250 = 450 unit rumah Semi Permanen x 250
Luas Rata-rata Per rumah
Tabel 4.15. Luas rata rata per prumah
No Luas Rata-Rata Per
Rumah Keterangan
9 63 m2 Hasil pengukuran team survey
Pengukuran Jarak dengan Walking Distance
Hasil pengukuran jarak dari lokasi PLTS ke setiap rumah-rumah dan beban terjauh di Desa Sawai.
Gambar 4.7. Pengukuran jarak beban terjauh di Desa Sawai
Tabel 4.16. Pengukuran jarak dengan Walking Distance No Pengukuran Jarak dengan Walking Distance Panjang (Meter) Keterangan 10 Jarak Antar Rumah 1-2 m
Hasil pengukuran team survey
Jarak dari Lokasi PLTS ke beban terjauh
600 m Hasil pengukuran team survey
Fasilitas Umum
Berikut adalah salah satu fasilitas umum kantor desa, Pkk dan karang taruna di Desa Sawai.
Gambar 4.8. Fasilitas Kantor Desa, Pkk dan Karang Taruna Desa Sawai
Berikut adalah fasilitas umum balai desa di Desa Sawai
Gambar 4.9. Fasilitas Umum Balai Desa Sawai
Berikut adalah fasilitas umum kantor desa yang ada di Desa Sawai.
Berikut adalah fasilitas umum villa di Desa Sawai yang biasa disewakan untuk para wisatawan dalam dan luar negri yang sedang berkunjung ke Desa Sawai.
Gambar 4.11. Villa Sekitar di Desa Sawai
Berikut adalah foto-foto rumah warga yang ada di Desa Sawai.
Berikut adalah foto rumah adat yang ada di Desa Sawai.
Gambar 4.13. Rumah Adat di Desa Sawai
Berikut adalah salahsatu fasilitas umum Masjid yang ada di Desa Sawai.
Gambar 4.14. Fasilitas Umum Masjid di Desa Sawai
Berikut adalah foto fasilitas umum sekolah dasar SDN 1 yang ada di Desa Sawai.
Gambar 4.16. Fasilitas Umum SDN 1 di Desa Sawai
Berikut adalah foto fasilitas umum sekolah dasar SDN 2 yang ada di Desa Sawai.
Berikut adalah foto fasilitas umum PUSTU di Desa Sawai.
Gambar 4.18. Fasilitas Umum PUSTU di Desa Sawai
Tabel 4.17. Fasilitas Umum N o Nama Fasilitas Umum Keberadaa n (Ceklist) Juml ah Waktu Kegiatan Keterang an 11 Sekolah : TK Sederajat x 1 Hari senin s/d sabtu Dari Pukul 8:30 S/d pukul 11:00 Tidak ada dokumen SD Sederajat x 3 Hari senin s/d sabtu Dari Pukul 07:00 S/d pukul 12:30 Siang SMP Sederajat x 1 Hari senin s/d sabtu Dari Pukul 07:00 S/d pukul 12:30
SMA Sederajat x 1 Hari senin s/d sabtu Dari Pukul 07:00 S/d pukul 12:30 Siang Pusat Kesehatan : Posyandu x 2 setiap tanggal 15 setiap bulan Dari Pukul 08:00 S/d pukul 12:00 Polines x 2 Hari senin s/d sabtu Dari Pukul 07:00 S/d pukul 16:00 Fasilitas Olahraga : Lapangan Voly x 1
Setiap sore tiap hari Dari Pukul 16:00 S/d pukul 18:00 Lapangan Bola x Tempat Ibadah : Musholla / Masjid X 2
Hari apa saja setiap hari Dari Pukul 04.30. S/d pukul 19.30 malam Kantor : Kantor Desa X 1 Senin s/d sabtu Dari Pukul 08:00
S/d pukul 14:00
AULA /
GOR X 1
Sabtu sore saja Dari Pukul 16:00 S/d pukul 18:00 Pemandian Umum : Kolam air x 1 Setiap hari Dari Pukul 05:00 S/d pukul 18:00 TOTAL SELURUH FASUM = 16 Informasi Banjir
Tabel 4.18. Informasi Banjir N
o Informasi Banjir Keberadaan (Ceklist) Keterangan
12
Sering Banjir belum pernah
banjir info kepala desa Jarang Banjir
Tidak pernah Banjir X
Informasi Curah Hujan
Tabel 4.19. Informasi Curah Hujan N
o
Informasi Curah
Hujan Keberadaan (Ceklist) Keterangan
12
Tinggi Informasi kepala
desa hujan 2 x Sebulan di bulan
April
Sedang X
Data Kecepatan Angin
Tabel 4.20. Data Kecepatan Angin
No Data Kecepatan Angin Satuan (Knot) / (km/jam) Keterangan 14 Tinggi Informasi BMKG setempat Sedang 4 Kecil
C. Potensi Sumber Energi
Tabel 4.21. Potensi Sumber Energi
No Potensi Sumber
Energi (Ceklist) Keterangan
1
Mikro Hidro
Tidak terlihat ada potensi energi lain selain PLN dan
PLTS
PLTG
PLTU
D. Ketersediaan Energi Saat ini
Tabel 4.22. Ketersediaan Energi Saat Ini
N o Ketersediaan Energi Saat ini (Ceklist) Keterangan 1
PLN Masih menggunakan Minyak Tanah
untuk penerangan, Paling kalua ada acara desa mereka sewa genset dari luar sesuai kebutuhan. Ada juga yang pakai genset warga individu, itu juga untuk kebutuhan tertentu saja. Secara Keseluruhan masih menggunakan Minyak Tanah GENSET PLTA PLTG MINYAK TANAH X
E. Sumber Energi Lain yang Akan Masuk dalam Waktu Dekat Tabel 4.23. Sumber Energi Lain yang akan masuk dalam waktu
dekat
No Sumber
Energi (Ceklist) Keterangan
1
PLN
-
PLTG
F. Moda Transportasi untuk Orang
Berikut adalah foto kondisi jalan antar rumah warga yang ada di Desa Sawai.
Gambar 4.19. Kondisi Jalan antar rumah di Desa Sawai
Berikut adalah foto kondisi jalan desa menuju pelabuhan Desa Sawai yang diambil dari pusat kota menghadap pelabuhan.
Berikut adalah foto kondisi jalan pelabuhan tembatan Desa Sawai.
Gambar 4.21. Kondisi Jalan Pelabuhan Tembatan Desa Sawai
Berikut adalah foto moda transportasi yang ada untuk menuju lokasi Desa Sawai.
Tabel 4.24. Moda transportasi untuk orang
NO
TRANSPORTASI UNTUK ORANG DARI BANDARA JAKARTA KE DESA SAWAI KENDALA TRANSPOR TASI TUJUAN/ RUTE (Dari …. ke …..) WAKT U TEMPU H (Jam / Menit) MODA TRANSPORT ASI KONDISI PERJALAN AN BIAYA per orang (Rp) Tidak ada transportasi umum yang memadai harus sewa 1 Jakarta CGK ke Ambon Pattimura
4 jam Pesawat Aman 1.700.0 00 2 Bandara Ambon ke Pelabuha n Liang penyebra ngan 3.5
Jam Mobil aman
150.00 0 3 Pelabuha n waipirit ke Desa Sawai Lokasi
8 Jam Mobil aman 500.00
G. Moda Transportasi untuk Barang
Tabel 4.25. Moda transportasi untuk barang
NO TRANSPORTASI UNTUK BARANG DARI JAKARTA KE DESA SAWAI
KENDALA TRANSPOR TASI TUJUAN/R UTE (Dari …. ke …..) WAKT U TEMP UH (Jam / Menit) MODA TRANSPOR TASI KONDISI PERJALAN AN BIAYA (Rp) 1 Jakarta TJ. Priok ke pelabuhan Wahai 16
Hari Kapal Laut Aman Cargo
2 Pelabuhan Wahai – lokasi desa Sawai
3 jam Truck Aman 3.500.0 00
H. Sistem Pengamanan Lokasi
Tabel 4.26. Sistem Pengamanan Lokasi Sistem Pengamanan Lokasi
No Sistem Pengamana n Lokasi Keberada an (Ceklist) Kondisi Keamanan (Sering Terjadi Kerusuhan/ Jarang Terjadi Kerusuhan/ Aman) Keterang an 1 Polisi X Aman Polisi ada dikecamat an wahai Siskamling X Swadaya Masyarakat X I. Kontak Person
Tabel 4.27. Kontak Person No Kontak
Person Nomer Telepon Keterangan
1
Kepala Desa 082239375947 ruslan
letahiit Bp. Ruslan Letahiit Kepdes Bp. Labada Babinsa Bp. Yasin Sekdes Polsek 085354005135 Labada Babinsa Pihak Terkait
J. Gambaran Umum Layout Desa Sawai
Berikut adalah foto layout desa Sawai yang dibuat berdasarkan hasil survey yang dilakukan oleh team survey.
