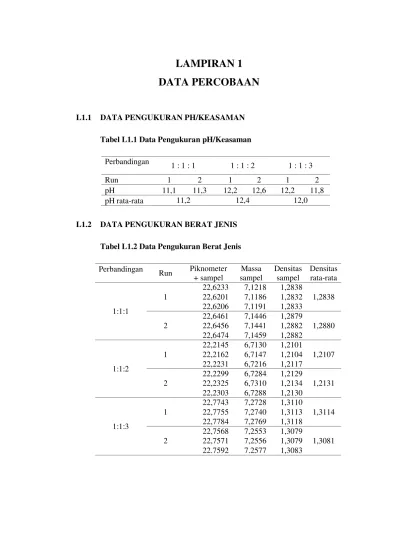

LAMPIRAN 1
DATA PERCOBAAN
L1.1 DATA PENGUKURAN PH/KEASAMAN
Tabel L1.1 Data Pengukuran pH/Keasaman
Perbandingan
1 : 1 : 1 1 : 1 : 2 1 : 1 : 3
Run 1 2 1 2 1 2
pH 11,1 11,3 12,2 12,6 12,2 11,8
pH rata-rata 11,2 12,4 12,0
L1.2 DATA PENGUKURAN BERAT JENIS

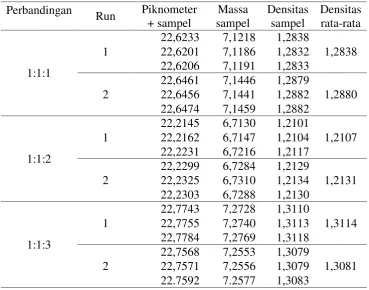

Tabel L1.2 Data Pengukuran Berat Jenis
Perbandingan
L1.3 DATA PENGUKURAN VISKOSITAS
Tabel L1.3 Data Pengukuran Viskositas
perbandingan
L1.4 DATA PENGUKURAN SISA PENGUAPAN
L1.4.1 Data Pengukuran Sisa Penguapan Perbandingan 1 : 1 : 1

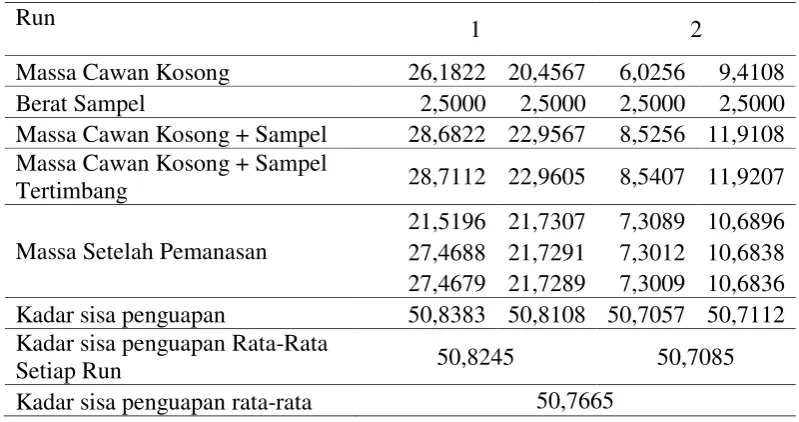

Tabel L1.4 Data Pengukuran Sisa Penguapan Perbandingan 1 : 1 : 1
Run
1 2
Massa Cawan Kosong 26,1822 20,4567 6,0256 9,4108
Berat Sampel 2,5000 2,5000 2,5000 2,5000
Massa Cawan Kosong + Sampel 28,6822 22,9567 8,5256 11,9108 Massa Cawan Kosong + Sampel
Tertimbang 28,7112 22,9605 8,5407 11,9207
Massa Setelah Pemanasan
21,5196 21,7307 7,3089 10,6896 27,4688 21,7291 7,3012 10,6838 27,4679 21,7289 7,3009 10,6836 Kadar sisa penguapan 50,8383 50,8108 50,7057 50,7112 Kadar sisa penguapan Rata-Rata
Setiap Run 50,8245 50,7085

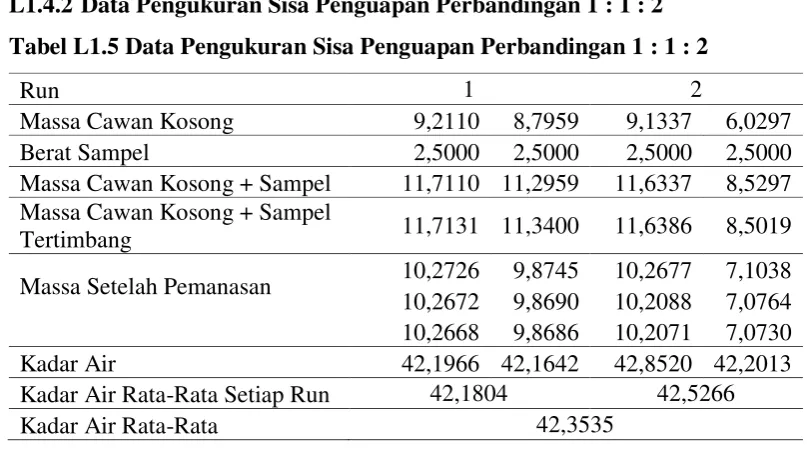

L1.4.2 Data Pengukuran Sisa Penguapan Perbandingan 1 : 1 : 2 Tabel L1.5 Data Pengukuran Sisa Penguapan Perbandingan 1 : 1 : 2
Run 1 2
Massa Cawan Kosong 9,2110 8,7959 9,1337 6,0297
Berat Sampel 2,5000 2,5000 2,5000 2,5000
Massa Cawan Kosong + Sampel 11,7110 11,2959 11,6337 8,5297 Massa Cawan Kosong + Sampel
Tertimbang 11,7131 11,3400 11,6386 8,5019
Massa Setelah Pemanasan
10,2726 9,8745 10,2677 7,1038 10,2672 9,8690 10,2088 7,0764 10,2668 9,8686 10,2071 7,0730
Kadar Air 42,1966 42,1642 42,8520 42,2013
Kadar Air Rata-Rata Setiap Run 42,1804 42,5266
Kadar Air Rata-Rata 42,3535
L1.4.3 Data Pengukuran Sisa Penguapan Perbandingan 1 : 1 : 3 Tabel L1.6 Data Pengukuran Sisa Penguapan Perbandingan 1 : 1 : 3
Run 1 2
Massa Cawan Kosong 9,2106 9,1290 8,7941 12,5560
Berat Sampel 2,5000 2,5000 2,5000 2,5000
Massa Cawan Kosong + Sampel 11,7106 11,6290 11,2941 15,0560 Massa Cawan Kosong + Sampel
Tertimbang 11,7230 11,6579 11,3288 15,0217
Massa Setelah Pemanasan
10,2619 10,1845 9,8643 13,6285 10,2435 10,1723 9,8346 13,5708 10,2419 10,1720 9,8327 13,5702
Kadar Air 41,0484 41,2432 40,9753 41,1323
Kadar Air Rata-Rata Setiap Run 41,1458 41,0538
LAMPIRAN 2
CONTOH PERHITUNGAN
L2.1 BERAT MOLEKUL LIGNIN DAN NALS
Monomer lignin Monomer NaLS
Gambar L2.1 Monomer Lignin Dan NaLS [11] R=H; -OCH3
R=H= unit Guaiasil; R=OCH3 = unit Siringil
Bobot molekul monomer lignin diasumsikan dari nisbah Siringil / Guaiasil (S/G) yang diperoleh 1,5 atau 3/2, dan ditentukan sebagai berikut :
BM unit Siringil = 243 x 3 = 729 BM unit Guaiasil = 213 x 2 = 426 BM monomer lignin = 1155/5 = 231 g/mol
Asumsi yang sama untuk bobot NaLS, maka diperoleh BM monomer NaLS = 318,05 g/mol [11].
L2.2 PEMBUATAN REAGENSIA
= (konsentrasi asam sulfat encer x volume asam sulfat encer) / konsentrasi asam sulfat pekat
= ( 15 % x 500 ml) / 98 % konsentrasi asam sulfat pekat
= ( 10 % x 500 ml)/ 98 % = 51 ml
7. NaHSO3 (perbandingan mol lignin : NaHSO3 = 1:0,5) Mr lignin = 231g/mol
Mr NaHSO3 = 104 g/mol Berat lignin = 5 gram Densitas NaHSO3 = 1,48g/cm3
L2.3 KANDUNGAN TANDAN KOSONG KELAPA SAWIT (TKKS) 50 Mesh
Serbuk TKKS Bebas Ekstraktif
Berat serbuk = 1. 400 g
2. 400 g Berat serbuk kering = 1. 365 g
2. 360
% Serbuk Bebas Ekstraktif Rata-Rata = (85,33 % + 83,67 %) / 2 = 84,5 %
L2.4 PERHITUNGAN PERBANDINGAN PEREKAT LRF
BM NaLS = 318,05 g/mol
BM resorsinol = 110,1 g/mol BM formaldehida = 30,03 g/mol
Contoh perhitungan untuk perbandingan NaLS : Resorsinol : formaldehida = 1 : 1 : 2
Berat NaLS = 20 g
Berat resorsinol = = 6,92 g
Berat Formaldehida = = 0,94 g
L2.5 PERHITUNGAN BERAT JENIS
Berat jenis sampel =
Kalibrasi air :
Berat piknometer kosong = 15,5015 g Perhitungan untuk perbandingan 1 : 1 : 2
Berat pikometer + perekat = 1. 22,2145 g
L2.6 PERHITUNGAN VISKOSITAS
Viskositas perekat(ηp) =
Keterangan :
ηp = viskositas perekat
ηa = viskositas air (0,890 cps) [4]
dp = densitas/kerapatan perekat da = densitas/kerapatan air
tp = waktu naiknya perekat dari batas tera bawah ke batas tera atas (detik)
ta = waktu naiknya air dari batas tera bawah ke batas tera atas (detik) Data percobaan :
ta : 1. 22 detik tp rata-rata = 1915,67 detik
ηp =
= 92,59 cps
L2.7 PERHITUNGAN SISA PENGUAPAN
Kadar sisa penguapan =
Berat cawan = 9,2110 g
Berat sampel sebelum pemanasan = (Berat tertimbang) – (Berat cawan) = 11,7131 g – 9,2110 g = 2,5021 g
LAMPIRAN 3
DOKUMENTASI
L3.1 BAHAN BAKU (TANDAN KOSONG KELAPA SAWIT )
Gambar L3.1 Tandan Kosong Kelapa Sawit Ukuran > 5 cm
Gambar L3.2 Tandan Kosong Kelapa Sawit Ukuran < 2 cm
L3.2 PEMBUATAN NATRIUM LIGNOSULFONAT
Gambar L3.4 Pembuatan Natrium Lignosulfonat

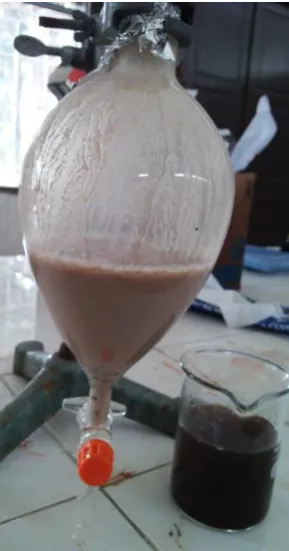

Gambar L3.6 Pemurnian Natrium Lignosulfonat dengan Pemisahan Corong Pemisah
L3.3 PEMBUATAN PEREKAT
Gambar L3.8 Pembuatan perekat
L3.4 ANALISA PEREKAT L3.4.1 Uji Kenampakan
Gambar L3.9a Perbandingan 1:1:1 run 1 Gambar L3.9b Perbandingan 1:1:1 run 2
Gambar L3.9e Perbandingan 1:1:3 run 1 Gambar L3.9f Perbandingan 1:1:3 run 2
Gambar L3.11 Uji Berat Jenis
Gambar L3.12 Uji Viskositas
