Doc. Name: AR09FIS0299 Doc. Version : 2012-10 |

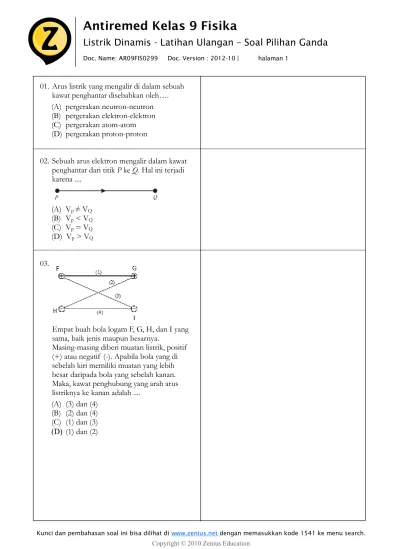

Listrik Dinamis - Latihan Ulangan
Soal Pilihan Ganda
halaman 1
01. Arus listrik yang mengalir di dalam sebuah kawat penghantar disebabkan oleh…. (A) pergerakan neutron-neutron (B) pergerakan elektron-elektron (C) pergerakan atom-atom (D) pergerakan proton-proton
02. Sebuah arus elektron mengalir dalam kawat penghantar dari titik P ke Q. Hal ini terjadi karena ....
(A) Vp ≠ VQ
(B) Vp < VQ
(C) Vp = VQ
(D) Vp > VQ
03.
Empat buah bola logam F, G, H, dan I yang sama, baik jenis maupun besarnya. Masing-masing diberi muatan listrik, positif (+) atau negatif (-). Apabila bola yang di sebelah kiri memiliki muatan yang lebih besar daripada bola yang sebelah kanan. Maka, kawat penghubung yang arah arus listriknya ke kanan adalah ....
(A) (3) dan (4) (B) (2) dan (4) (C) (1) dan (3) (D) (1) dan (2)
04. Dari gambar rangkaian di bawah ini, rangkaian manakah yang lampunya akan menyala ?
(A)
(B)
(C)
(D)
05. Rangkaian listrik di bawah ini terdiri dari tiga bohlam lampu dan tiga buah sakelar.
untuk menyalakan lampu L1dan L3 tetapi tidakL2, manakah sakelar yang harus
dihubungkan (ditutup) ? (A) S1 dan S2 saja
(B) S1 dan S2 saja
(C) S1 saja
L1
L2
L3
S1 S2
06. Muatan listrik sebesar 180 C mengalir melalui kawat penghantar yang menghubungkan kedua kutub sumber tegangan selama 2 menit. Dengan demikian, kuat arus listriknya adalah ....
(A) 0,05 A (B) 0,5 A (C) 1,5 A (D) 2,5 A
07. Sebuah kawat penghantar dengan hambatan 4,0 ohm dilalui oleh arus listrik 60 mA. Beda potensial antara ujung-ujung penghantar tersebut adalah….
(A) 0,14 volt (B) 0,24 volt (C) 0,42 volt (D) 0,44 volt .
08. Suatu luasan penampang tertentu di dalam sebuah penghantar, dialiri muatan listrik 40 C selama 3 menit. Jika hambatan listrik penghantar tersebut adalah 27 ohm, maka beda potensial antara kedua ujung penghantar tersebut adalah .... (A) 1 volt
(B) 3 volt (C) 6 volt (D) 9 volt
09.
10. Suatu bahan isolator dapat berfungsi sebagai konduktor, apabila keadaan isolator tersebut ....
(A) tegangannya tinggi (B) kuat arus kecil (C) suhunya tinggi (D) sedang memuai
11. Suatu pengukuran tegangan dan arus listrik yang melalui sebuah hambatan, ditunjukkan oleh diagram di bawah ini. Manakah dua bacaan alat ukur yang diperoleh ketika power supply (sumber arus listrik) yang sesuai dihubungkan pada terminal X dan Y?
13. Berdasarkan gambar rangkaian listrik berikut ini, manakah lampu yang menyala paling redup ?
(A) lampu K dan M
(B) lampu L dan K
(C) lampu M dan L
(D) semua lampu menyala sama redup
14. Pada rangkaian listrik berikut ini, ketika semua sakelar di tutup, lampu manakah yang akan menyala?
(A) L1 dan L2
(B) L1 saja
(C) L2 saja
(D) baik L1 maupun L2 tak menyala
M
L K
Ba te ra i
S1
S2
S3
S4
S5
V R
L1
15. Dalam suatu percobaan pengukuran arus dan tegangan, seorang siswa merangkai dua resistor secara seri. Arus listrik mengalir melalui kedua resistor seperti ditunjukkan dalam gambar rangkaian berikut.
A1 dan A2 adalah bacaan pada amperemeter.
V1 dan V2 adalah bacaan pada voltmeter.
Pernyataan berikut ini yang menjelaskan bacaan-bacaan amperemeter dan voltmeter dengan tepat adalah….
17. Perhatikan gambar rangkaian di bawah ini.
18. Perhatikan gambar berikut.
Bila R1 = 8 ohm, R2 = R3 = 4 ohm, dan beda
potensial V = 14 volt, besar kuat arus I yang mengalir adalah ....
(A) 0,4 A (B) 1,4 A (C) 2,4 A (D) 3,4 A
19. Bacaan amperemeter A pada rangkaian seperti di bawah ini adalah ....
20. Kuat arus I yang mengalir di dalam rang-kaian listrik berikut ini adalah....
(A) 6 A (B) 5 A (C) 3 A (D) 2 A
I
1 2 V
6 6
