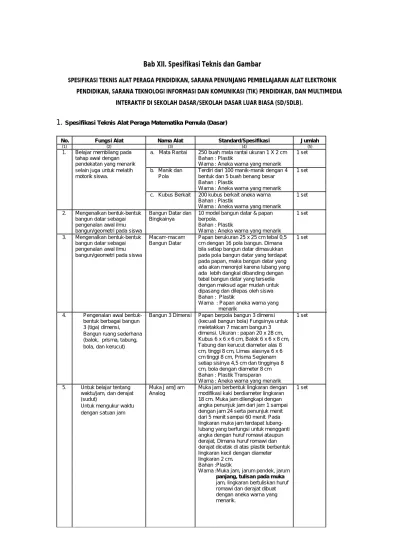

Bab XII. Spesifikasi Teknis dan Gambar
SPESIFIKASI TEKNIS ALAT PERAGA PENDIDIKAN, SARANA PENUNJANG PEMBELAJARAN ALAT ELEKTRONIK
PENDIDIKAN, SARANA TEKNOLOGI INFORMASI DAN KOMUNIKASI (TIK) PENDIDIKAN, DAN MULTIMEDIA
INTERAKTIF DI SEKOLAH DASAR/SEKOLAH DASAR LUAR BIASA (SD/SDLB).
1.
Spesifikasi Teknis Alat Peraga Matematika Pemula (Dasar)
No. Fungsi Alat Nama Alat Standard/Spesifikasi Jumlah
(1) (2) (3) (4) (5)
1. Belajar membilang pada a. Mata Rantai 250 buah mata rantai ukuran 1 X 2 cm 1 set
tahap awal dengan Bahan : Plastik
pendekatan yang menarik Warna : Aneka warna yang menarik
selain juga untuk melatih b. Manik dan Terdiri dari 100 manik-manik dengan 4 1 set
motorik siswa. Pola bentuk dan 5 buah benang besar
Bahan : Plastik
Warna : Aneka warna yang menarik
c. Kubus Berkait 200 kubus berkait aneka warna 1 set
Bahan : Plastik
Warna : Aneka warna yang menarik
2. Mengenalkan bentuk-bentuk Bangun Datar dan 10 model bangun datar & papan 1 set
bangun datar sebagai Bingkainya berpola.
pengenalan awal ilmu Bahan : Plastik
bangun/geometri pada siswa Warna : Aneka warna yang menarik
3. Mengenalkan bentuk-bentuk Macam-macam Papan berukuran 25 x 25 cm tebal 0,5 1 set
bangun datar sebagai Bangun Datar cm dengan 16 pola bangun. Dimana
pengenalan awal ilmu bila setiap bangun datar dimasukkan
bangun/geometri pada siswa pada pola bangun datar yang terdapat
pada papan, maka bangun datar yang ada akan menonjol karena lubang yang ada lebih dangkal dibanding dengan tebal bangun datar yang tersedia dengan maksud agar mudah untuk dipasang dan dilepas oleh siswa Bahan : Plastik
Warna : Papan aneka warna yang menarik
4. Pengenalan awal bentuk- Bangun 3 Dimensi Papan berpola bangun 3 dimensi 1 set
bentuk berbagai bangun (kecuali bangun bola) Fungsinya untuk
3 (tiga) dimensi, meletakkan 7 macam bangun 3
Bangun ruang sederhana dimensi. Ukuran : papan 20 x 28 cm,
Kubus 6 x 6 x 6 cm, Balok 6 x 6 x 8 cm, (balok, prisma, tabung,
Tabung dan kerucut diameter alas 8 bola, dan kerucut)
cm, tinggi 8 cm, Limas alasnya 6 x 6 cm tinggi 8 cm, Prisma Segienam setiap sisinya 4,5 cm dan tingginya 8 cm, bola dengan diameter 8 cm Bahan : Plastik Transparan Warna : Aneka warna yang menarik
5. Untuk belajar tentang Muka Jam/Jam Muka jam berbentuk lingkaran dengan 1 set
waktu/jam, dan derajat Analog modifikasi kaki berdiameter lingkaran
(sudut) 18 cm. Muka jam dilengkapi dengan
Untuk mengukur waktu angka penunjuk jam dari jam 1 sampai
dengan jam 24 serta penunjuk menit dengan satuan jam
dari 5 menit sampai 60 menit. Pada lingkaran muka jam terdapat lubang-lubang yang berfungsi untuk mengganti angka dengan huruf romawi ataupun derajat, Dimana huruf romawi dan derajat dicetak di atas plastik berbentuk lingkaran kecil dengan diameter lingkaran 2 cm.
Bahan :Plastik
Warna :Muka jam, jarum pendek, jarum
panjang, tulisan pada muka
jam, lingkaran bertuliskan huruf romawi dan derajat dibuat dengan aneka warna yang menarik.
No. Fungsi Alat Nama Alat Standard/Spesifikasi Jumlah
(1) (2) (3) (4) (5)
6. Alat untuk belajar tentang Jam Digital Jam Digital dibuat dengan alas jam 1 set
waktu/jam dengan bentuk berbentuk persegi dengan ukuran
digital minimal 9 x 6,5 cm, persegi tersebut
Menggunakan alat ukur bila diletakkan posisinya akan miring
dengan kemiringan 25 derajat. Di atas waktu dengan satuan jam
alas jam digital berbetuk persegi menonjol 6 buah tabung kecil sebagai pijakan angka-angka yang akan menunjukkan jam. Angka-angka yang akan menunjukkan jam dibuat dengan bentuk persegi berukuran 3 X 1,6 cm sebanyak 40 keping bertuliskan angka 0 - 9 dengan masing-masing angka sebanyak 4 buah.
Bahan: Plastik
Warna: Alas jam digital, keping angka,
dan cetakan angka menggunakan aneka warna yang menarik.
7. Untuk mengenalkan Blok Logika Lingkaran diameter 6 cm, Persegi 1 set
bentuk-bentuk geometri Panjang 6 x 4 cm, Persegi 6 x 6 cm &
kepada siswa, namun juga segitiga sama sisi 6 x 6 x 6
masing-untuk mengenal warna (3 masing dengan tebal 5 mm & 2 mm
warna dasar, yaitu merah, serta Lingkaran diameter 3 cm, Persegi
kuning, dan biru). Panjang 4 x 2 cm,Persegi 3 x 3 cm &
Untuk melatih logika anak, Segitiga sama sisi 3 x 3 x 3 cm
masing-masing dengan tebal 5 mm & 2 mm mengenalkan bentuk,
Bahan : Plastik membandingkan ukuran
Warna : Merah, kuning, biru (besar kecil dan tebal
tipis), mengelompokkan
Ditempatkan dalam wadah plastik benda sesuai warna,
transparan. sesuai bentuk, sesuai
ukuran, dan lain-lain.
8. Sebagai alat bantu siswa Mistar dan Jangka Penggaris 20 cm, penggaris segitiga 1 set
dalam mengenal tentang panjang 14 cm (sudut 90, 45, 45
pengukuran seperti ukuran derajat), penggaris segitiga panjang 18
panjang, lebar, tinggi, cm (sudut 30, 60, 90 derajat), busur
tebal, termasuk besar dengan diameter 14,5 cm & jangka
suatu sudut. Bahan : Plastik & logam
Sebagai alat bantu untuk Warna : Transparan & logam
siswa agar dapat membuat atau menggam-bar bentuk-bentuk bangun datar.
Menggunakan alat ukur panjang tidak baku dan baku (cm, m) yang sering digunakan
9. Alat bantu siswa untuk dapat Tabel Lembaran plastik minimal 20 x 20 cm 1 pcs
belajar tentang penjumlahan Penjumlahan dengan cetak tabel penjumlahan
Bahan : Plastik Warna : Full Colour
10. Alat bantu siswa untuk Tabel Perkalian Lembaran plastik minimal 20 x 20 cm 1 pcs
dapat belajar tentang cetak tabel perkalian
perkalian Bahan : Plastik
Alat bantu siswa dalam Warna : Full Colour
melakukan perkalian bilangan yang menghasilkan bilangan dua angka
No. Fungsi Alat Nama Alat Standard/Spesifikasi Jumlah
(1) (2) (3) (4) (5)
11. Alat bantu guru dalam Kartu Bilangan 1 Kartu Kumpulan Gambar, Kartu Angka, 1 set
mengajar di depan kelas s.d 10 dan Kartu Nama Bilangan 1 s.d 10
untuk mengajarkan dengan ukuran Kartu Kumpulan
konsep bilangan dan Gambar dan Kartu Nama Bilangan 15 x
mengenalkan bilangan 8 cm, dan ukuran Kartu Angka 10 x 6
beserta lambang cm.
bilangannya Bahan: Plastik Bermagnet
Warna: Kartu Kumpulan Gambar dicetak Full Colour, Kartu Angka, dan Kartu Nama Bilangan menggunakan aneka warna yang menarik.
12. Alat bantu guru dalam Kartu Bilangan 11 Kartu Angka, dan Kartu Nama Bilangan 1 set
mengajar di depan kelas s.d 20 11 s.d 20 dengan ukuran Kartu Nama
untuk mengajarkan Bilangan minimal 15 x 8 cm, dan
konsep bilangan dan ukuran Kartu Angka minimal 10 x 6 cm.
mengenalkan bilangan Bahan: Plastik Bermagnet
beserta lambang Warna: Kartu Angka dan Kartu Nama
bilangannya Bilangan menggunakan aneka
Menentukan nilai tempat warna yang menarik.
puluhan dan satuan
13. Alat bantu guru untuk Kartu Operasi Kartu Operasi Bilangan berukuran 1 set
mengajarkan operasi Bilangan 10X6 cm, terdiri dari +, -, X.
bilangan seperti pen- Bahan: Plastik
jumlahan, pengurangan, Warna: Kartu Operasi Bilangan
perkalian, dan pembagian menggunakan aneka warna
Melakukan penjumlahan yang menarik.
dan pengurangan bilangan Menggunakan sifat operasi pertukaran dan Pengelompokan
14. Media bagi guru untuk Kartu Gambar Kartu bergambar binatang, alat rumah 1 set
mengajar di depan kelas tangga, dan alat tranportasi, dengan
tentang bilangan, ukuran Kartu minimal 10 x 6 cm,
membilang, himpunan, dimana masing-masing gambar
kelipatan, dan lain-lain terdapat minimal 5 buah kartu
Membilang banyak benda Bahan : Plastik
Warna : Kartu bergambar binatang, alat Mengurutkan banyak
rumah tangga atau alat benda
transportasi semua dicetak Full Colour
15. Media untuk menempelkan Papan Peraga Papan Peraga berbentuk Persegi Untuk 2 set
Kartu Bilangan, Kartu dengan ukuran minimal 60 x 60 cm alat
Gambar, dan Kartu Operasi dengan aneka warna papan terbuat mendapat
Bilangan dari plat dengan list papan terbuat dari 1 buah
Plastik. papan
Bahan: Plat, MDF, dan Plastik peraga
Warna: Plat menggunakan aneka warna yang menarik.
16. Alat permainan yang akan Permainan Tali Kartu Permainan dengan 400 soal 1 set
mempercepat siswa dalam Lilitan atau sejenis Penjumlahan, Pengurangan, Perkalian,
mengerjakan soal-soal dan Pembagian yang dicetak di atas
latihan matematika (pen- kartu dengan ukuran luar 16,5 x 6 cm,
jumlahan, pengurangan, dimana setiap 10 (sepuluh) lembar
perkalian dan pembagian) kartu disatukan dengan penjepit Plastik
dengan menggunakan alat dan dilengkapi dengan tali.
bantu tali, guru atau Bahan: Plastik dan Tali merah
pembimbingnya akan dapat Warna: Kartu Penjumlahan,
langsung mengkoreksi hasil Pengurangan, Perkalian, dan
kerja siswa hanya dengan Pembagian menggunakan
melihat bentuk tali pada aneka warna yang menarik
kartu bagian di belakang kesemuanya dicetak Full Colour.
No. Fungsi Alat Nama Alat Standard/Spesifikasi Jumlah
(1) (2) (3) (4) (5)
17. Mengenal bentuk 2 Papan Pecahan Papan 25 x 25 cm dengan 3 pola 1 set
dimensi dan potongannya lingkaran, 2 pola persegi panjang dan 3
Mengenal pecahan pola persegi dilengkapi
potongan-potongan untuk diisikan dalam pola sederhana
yang tersedia. Untuk Lingkaran Membandingkan pecahan
terdapat potongan ½-an, ¼-an, 1/8-an. sederhana
Untuk Persegi Panjang terdapat 2 Memecahkan masalah
model potongan ½-an dan 1 model yang berkaitan dengan
potongan ¼-an. Untuk Persegi terdapat pecahan sederhana
2 model potongan ½-an, 2 model potongan ¼-an, dan 1 model potongan 1/8-an.
Bahan : Plastik
Warna : Aneka warna yang menarik
18. Kotak tempat menyimpan Kotak Alat Ukuran minimal 60,5 x 40 x 16cm 1 buah
Alat Peraga Bahan: Plastik
Warna: Aneka warna yang menarik dengan cetakan full colour
19 Alat permainan untuk Lantai Permainan Lantai Permainan berbentuk segi Setiap 2
meningkatkan kecepatan Elektronik delapan, dimana masing-masing set alat
dan ketepatan siswa sisinya berukuran 25 cm, dengan kotak mendapat
dalam memahami dan mesin alat berwarna disalah satu 1 Lantai
menguasai kemampuan seginya. Mesin yang ada dapat Permainan
perkalian dan pembagian menghasilkan suara karena Elektronik
dengan melibatkan dua menggunakan 3 (tiga) buah baterai.
sampai dengan empat Dilengkapi speaker, tombol off/on,
orang siswa, sehingga pengatur volume, pemilihan level, dan
dapat terjadi kompetisi lampu merah dan hijau sebagai
yang sehat. Alat ini dapat penanda jawaban benar atau salah.
bersuara dengan Lantai permainan terbuat dari lembaran
menggunakan batterai plastik yang dicetak full colour dimana
Memahami dan menggu- didalamnya terdapat sensor yang
dihubungkan dengan mesin. nakan sifat-sifat operasi
hitung perkalian dan pembagian
20. Panduan bagi guru dalam Buku Petunjuk Ukuran : A4/A5/B5 1 eks.
penggunaan alat peraga Penggunaan Bahan Cover : Minimal Ivory/AC 210 gr
matematika Bahan Isi : Minimal HVS 70 gr
Jilid : Jahit Kawat, Perfect Binding Cetak Isi : Minimal 1 (satu) warna Cetak Cover : Full Color
Keterangan Plastik yang digunakan adalah plastik murni, bukan afal atau daur ulang
sehingga menghasilkan warna-warna cerah dan aman karena tidak mengandung racun/toxic dan pewarna Anti Toxic.
2.
Spesifikasi
Teknis Alat Peraga Matematika (Permainan)
No Fungsi Alat Nama Alat Standar / Spesifikasi Jumlah
(1) (2) (3) (4) (5)
1. Alat Ini digunakan untuk PERMAINAN BANGUN RUANG TRANSPARAN 1 Set
menunjukkan kebenaran BANG UN RUANG Satu set terdiri dari :
rumus volume dengan
Kubus Transparan menggunakan media
pasir / barang cair Ukuran : 80 x 80 x 80 mm, Berskala
Memahami sifat bangun Bahan : Plastik PS (injeck)
Warna : Berwarna, transparan ruang sederhana dan
Deskripsi : Alat Ini digunakan untuk hubungan antar bangun
menunjukkan rumus volume dengan datar
menggunakan media pasir / barang cair
Balok Transparan
Ukuran : 100 x 80 x 70 mm, Berskala Bahan : Plastik PS (injeck)
Warna : Berwarna, transparan Deskripsi : Alat Ini digunakan untuk menunjukkan rumus volume dengan menggunakan media pasir/barang cair Prisma Segi Tiga Transparan Ukuran : 100 x 80 x 70 mm, Berskala Bahan : Plastik PS (injeck)
Warna : Berwarna, transparan Deskripsi : Alat Ini digunakan untuk menunjukkan volume dengan meng-gunakan media pasir / barang cair Limas Segi Empat Transparan Ukuran : 80 x 80 x 100 mm Bahan : Plastik PS (injeck) Warna : Berwarna, transparan Deskripsi : Alat Ini digunakan untuk menunjukkan rumus volume dengan menggunakan media pasir / barang cair Limas Segi Tiga Transparan
Ukuran : 80 x 70 x 100 mm Bahan : Plastik PS (injeck) Warna : Berwarna, transparan Deskripsi : Alat Ini digunakan untuk menunjukkan rumus volume dengan menggunakan media pasir / barang cair
Tabung Transparan
Ukuran : D = 80 mm T = 100 mm,
Berskala
Bahan : Plastik PS (injeck) Warna : Berwarna, transparan Deskripsi : Alat Ini digunakan untuk menunjukkan rumus volume dengan menggunakan media pasir / barang cair
Kerucut Transparan
Ukuran : D = 80 mm T = 100 mm
Bahan : Plastik PS (injeck) Warna : Berwarna, transparan Deskripsi : Alat Ini digunakan untuk menunjukkan rumus volume dengan menggunakan media pasir / barang cair
No Fungsi Alat Nama Alat Standar / Spesifikasi Jumlah
(1) (2) (3) (4) (5)
Bola
Ukuran : D = 80 mm Bahan : Plastik PS (injeck) Warna : Berwarna, transparan menunjukkan rumus volume dengan menggunakan media pasir / barang cair Seluruh alat dimasukkan kedalam stereofoam dengan ukuran 9x27x42 cm dan diberi sekat untuk masing-masing alat.
Membentuk / merangkai JARING-JARING BANGUN RUANG 1 Set
bangun ruang Satu set terdiri dari :
Mengidentifikasi
sifat-Deskripsi (Kubus, Balok, Prisma, Limas, sifat bangun ruang
Tabung, Kerucut) Menentukan jaring-jaring
Alat ini berbentuk keping-keping dari berbagai bangun ruang
plastik yang diberi lubang pada tiap sederhana
ujungnya dan dilengkapi tali/karet elastik untuk mengaitkan masing-masing keeping untuk membentuk/merangkai bangun ruang. Kubus
Ukuran : 80 x 80 x 80 mm Bahan : Plastik Warna : Berwarna Balok
Ukuran : 100 x 80 x 70 mm Bahan : Plastik
Warna : Berwarna, keping-keping alat ini terdiri dari 3 warna
Prisma Segi Tiga
Ukuran : 100 x 80 x 70 mm
Bahan : Plastik
Warna : Berwarna, Keping-keping pada alat ini terdiri dari 4 warna Limas Segi Empat
Ukuran : 80 x 80 x 100 mm
Bahan : Plastik
Warna : Berwarna, Keping-keping pada alat ini terdiri dari 2 warna Limas Segi Tiga
Ukuran : 80 x 70 x 100 mm Bahan : Plastik
Warna : Berwarna, keping-keping pada alat .
ini terdiri dari 2 warna. Tabung
Ukuran : Ø= 88 mm, T= 100 mm
Bahan : Plastik
Warna : Berwarna, keping-keping pada alat ini terdiri dari 2 warna
Kerucut
Ukuran: Ø= 88 mm, T= 100 mm Bahan : Plastik
Warna : Berwarna, keping-keping pada alat ini terdiri dari 2 warna.
Seluruh alat dimasukkan kedalam stereofoam dan diberi sekat untuk masing-masing alat.
No Fungsi Alat Nama Alat Standar / Spesifikasi Jumlah
(1) (2) (3) (4) (5)
BANGUN KERANGKA
Ukuran : Pipa Ø 0,8 cm x 15 cm dan kaki
1 Set berbentuk kubus 2 cm x 2 cm dan karet
segi delapan elastis lubang 8 Bahan : Plastik ABS (injeck) dan karet Warna : Berwarna
Deskripsi : Peragaan rangka bangun terdiri dari Kubus, Balok, Prisma dan Limas Seluruh alat dimasukkan kedalam stereofoam dengan dan diberi sekat untuk masing-masing alat.
Tempat Penyimpanan: Bahan : Art Karton Full colour
Deskripsi : sebagai tempat penyimpanan alat Bangun Ruang Transparan, Jaring-jaring, Bangun kerangka
2 Untuk mempelajari PERMAINAN 1. PECAHAN PERSEGI 1 Set
macam-macam bentuk PECAHAN
Landasan pecahan dan membaca
data dalam bentuk Ukuran : 300 x 300 mm
diagram Bahan : Plastik ABS (Injeck), Spon
Menggunakan pecahan Warna : Berwarna
Deskripsi : Sebagai tempat dudukan
dalam pemecahan
rangkaian pecahan persegi. Menyederhanakan dan
mengurutkan pecahan
Isi Menentukan nilai
Ukuran : 100 x 100 mm
pecahan dari suatu
Bahan : Plastik ABS (Injeck)
bilangan atau kuantitas
Warna : Transparan dan warna Doff
tertentu
Deskripsi : 1 set terdiri dari pecahan persegi 1,1/2, 1/3, 1/4, 1/5, 1/6, 1/8, 1/10, 1/12., sejumlah 2 set alat
Untuk mempelajari 2. PECAHAN LINGKARAN
macam-macam bentuk Landasan
1 Set
pecahan dan membaca Ukuran : 300 x 300 mm
data dalam bentuk Bahan : Plastik ABS (Injeck),MDF,
diagram Spon
Menggunakan pecahan Warna : Berwarna
Deskripsi : Sebagai tempat dudukan
dalam pemecahan rangkaian penggunaan Menyederhanakan dan pecahan lingkaran. mengurutkan pecahan Menentukan nilai Isi pecahan dari suatu
Ukuran : Ø 90 mm
bilangan atau kuantitas
Bahan : Plastik ABS (Injeck)
tertentu
Warna : Berwarna pelangi
Menyajikan data ke
Deskripsi : 1 set terdiri dari bentuk bentuk tabel dan diagram
pecahan lingkaran 1,1/2, 1/3, gambar, batang dan
1/4, 1/5, 1/6, 1/8, 1/10, 1/12. lingkaran
3. MODEL STATISTIK 1 Set
Landasan
Ukuran : 300 x 300 mm
Bahan : Plastik ABS (Injeck)
Warna : Berwarna
Deskripsi : Sebagai tempat dudukan
pecahan statistik. Isi
Ukuran : diameter 19 cm
Bahan : Plastik PVC
No Fungsi Alat Nama Alat Standar / Spesifikasi Jumlah
(1) (2) (3) (4) (5)
Deskripsi : 1 set terdiri dari landasan dan beberapa pecahan lingkaran untuk menampilkan data statistik.
4. BLOK LOGIKA 1 Set
Terdiri dari
Ukuran : tidak beraturan
Bahan : Plastik ABS (inject)
Warna : berwarna
Deskripsi : 1 set terdiri dari berbagai bentuk bangun datar. Seluruh alat di atas dimasukkan kedalam stereofoam dan diberi sekat untuk masing-masing alat. Tempat Penyimpanan :
Bahan : Art Karton Full colour
Deskripsi : sebagai tempat penyimpanan alat item Pecahan persegi, Pecahan lingkaran, model statistik dan blok logika
3 Mengenal dan MENGHITUNG 1. TIMBANGAN WADAH 1 Set
mempelajari tentang MASSA Satu set terdiri dari :
berat dan massa benda
Landasan padat dan cair
Menggunakan Ukuran : 120 x 75 x 100 mm
Bahan : Plastik ABS (injeck)
pengukuran berat dalam
Warna : Biru
pemecahan masalah
Deskripsi : Sebagai tempat dudukan dari lengan neraca
Lengan Neraca
Ukuran : 300 x 115 x 15 mm
Bahan : Plastik ABS (injeck)
Warna : Berwarna
Deskripsi : Sebagai batang penyeimbang. Pada ujung lengan terdapat lekukan oval sebagai tempat gantungan wadah neraca dan dilengkapi dengan raider. Beban Timbangan
Bahan : Plastik ABS (Injek)
Deskripsi : Alat ini untuk menunjukkan satuan massa atau berat dengan menggunakan 3 (tiga) perbandingan yang ditunjuk-kan dengan warna yang berbeda.
Wadah Neraca
Ukuran : Ø 75mm, Berskala Bahan : Plastik PS (Injeck) Warna : Transparan
Mengenal dan 2. TIMBANGAN LENGAN 1 Set
mempelajari tentang Ukuran : Tiang : 5 cm x 13 cm, Lengan /
berat dan massa benda Raider : 40cm x 1cm x 2cm, Beban : 2cm
padat dan cair x 2cm, dengan berat yang sama
Menggunakan Bahan : Landasan dan tiang MDF, lengan
dan beban plastik pengukuran berat dalam
Warna : Berwarna pemecahan masalah
Seluruh alat di atas dimasukkan kedalam stereofoam dan diberi sekat untuk
masing-No Fungsi Alat Nama Alat Standar / Spesifikasi Jumlah
(1) (2) (3) (4) (5)
Tempat Penyimpanan :
Bahan : Art Karton Full colour
Deskripsi : sebagai tempat penyimpanan alat item Timbangan wadah dan timbangan lengan
4 Untuk mempelajari dan MEMBUAT Landasan 1 Set
menentukan titik KOORDINAT Ukuran : 250 x 250 mm
koordinat, membuat dan Bahan : Plastik ABS (injeck)
mengenalkan bentuk Warna : Kuning
bangun datar Deskripsi : Sebagai Alat rangkaian
Membuat denah letak penggunaan papan berpaku, papan
koordinat cartesius, papan kotak untuk benda
mengenalkan bangun datar Mengenal koordinat
posisi sebuah benda Isi
Menentukan posisi titik a. Paku dari bahan plastik ABS (Injeck),
dalam sistem koordinat sejumlah 100 bh, untuk dirangkaikan
Kartesius pada papan bidang membentuk papan
Menentukan hasil berpaku. Untuk menentukan dalam
pencerminan suatu menggambar bangun datar
bangun datar b. Paku dari bahan plastik ABS (Injeck),
sejumlah 50 bh, untuk meletakkan titik koordinat dengan tambahan karet sebagai penghubung serta penyekat yang bisa di geser sebagai tata letak koordinat X, Y
Seluruh alat diatas dimasukkan kedalam stereofoam dan diberi sekat untuk masing-masing alat.
Tempat Penyimpanan : Bahan : Art Karton Full colour
Deskripsi : sebagai tempat penyimpanan
5 ‐Untuk mempelajari MENGHITUNG 1. MODEL JAM 1 Set
menghitung ketepatan WAKTU DAN Ukuran : Ø 300 mm
waktu dan mengetahui JARAK Bahan : Plastik ABS (Injeck)
jarak Warna : Kuning, Merah, Biru, Putih
‐Menggunakan alat Deskripsi : Terdiri dari papan peraga jam
peraga dalam serta jarum penunjuk yang dapat
pemecahan masalah digerakkan dengan roda gigi dan
‐Mengenal hubungan dilengkapi dengan peragaan jam digital
antar satuan waktu, antar dari plastik dengan jumlah 29 keping
satuan panjang, dan
2. STOP WATCH 1 buah
antar satuan kecepatan
Bahan : plastik
‐Melakukan operasi hitung
Warna : berwarna satuan waktu
Deskripsi : untuk mengukur banyaknya
‐Menyelesaikan masalah
waktu yang digunakan terdapat tombol yang berkaitan dengan
untuk memulai dan menghentikan hitungan waktu, jarak, dan
waktu. kecepatan
Mengenal hubungan antar 3. METERAN GULUNG 1 buah
satuan waktu, antar satuan Ukuran : 150 cm
panjang, dan antar satuan Bahan : Plastik
kecepatan Warna : Berwarna
Seluruh alat di atas dimasukkan kedalam stereofoam dan diberi sekat untuk masing-masing alat.
Tempat Penyimpanan : Bahan : Art Karton Full colour
Deskripsi : sebagai tempat penyimpanan Model Jam, Stop watch, dan meteran gulung
No Fungsi Alat Nama Alat Standar / Spesifikasi Jumlah
(1) (2) (3) (4) (5)
6 Panduan bagi guru dalam BUKU Bahan : Cover :Art Paper 310 grm 5
menggunakan dan PETUNJUK Bahan Isi : HVS 70 Gram Eksemplar
memanfaatkan alat peraga Ukuran : 14 x 20 cm
Warna : Full Colour, UV
Deskripsi : Terdiri dari 5 macam Buku 1. Buku Petunjuk Permainan Bangun
Ruang
2. Buku Petunjuk Permainan Pecahan 3. Buku Petunjuk Mempelajari waktu dan
jarak
4. Buku Petunjuk Menghitung Massa 5. Buku Petunjuk Membuat Koordinat untuk
kelengkapan, buku ini ditempatkan pada masing- masing kotak item alat.
7 Wadah atau tempat untuk TEMPAT Bahan : Karton Full colour 1 buah
menyimpan setiap set alat PENYIMPANAN Deskripsi : sebagai tempat penyimpan
peraga untuk seluruh item Alat Peraga
Catatan :
Setiap 1 (satu) paket alat dan kelengkapannya dimasukkan dalam wadah atau terbungkus plastik dan dimasukkan ke dalam dus yang tercetak nama alat peraga dan jumlah isi yang terdapat didalamnya.
3.
Kit
Diagram
Presentase/Pecahan/Desimal
No.
Fungsi Nama Alat Standar/Spesifikasi Teknis Jumlah
(1) (2) (3) (4) (5)
1. Melakukan operasi hitung Diagram Batang a) Diagram berbentuk batang segitiga 1 Set
pecahan : Persentase/Pecahan atau lainnya terbuat dari plastik
- Mengubah pecahan /Desimal cetakan, dengan warna-warni yang
ke bentuk persen dan menarik.
desimal serta b) Jumlah batang 8 jenis,
sebaliknya menampilkan masing-masing
- Menjumlahkan dan persentase/pecahan/desimal.
mengurangkan c) Landasan batang terbuat dari
berbagai bentuk plastik cetakan, digunakan
pecahan bersamaan untuk 2 orang murid
- Mengalikan dan sekaligus.
membagi berbagai d) Lembar Kerja terbuat dari bahan
bentuk pecahan Art Carton 360 gram (didouble
- Menggunakan sehingga menjadi 720 gram),
pecahan dalam separasi empat warna,
masalah dilaminating, cetak bolak-balik,
perbandingan dan ukuran 15 cm x 20 cm, berjumlah
skala 15 lembar.
2. Variasi operasi pecahan: Diagram Lingkaran a) Diagram berbentuk keping 1 Set
- Persentase/desimal Persentase/Desimal, lingkaran terbuat dari plastik
- Pecahan biasa Pecahan. cetakan, dengan warna-warni
- Mengubah pecahan yang menarik, dengan diameter 10
ke bentuk persen dan cm.
desimal serta b) Terdiri dari 8 jenis. Muka pertama
sebaliknya menampilkan pecahan, sedangkan
- Menjumlahkan dan muka lainnya menampilkan
mengurangkan persentase dan desimal.
berbagai bentuk c) Lembar Kerja terbuat dari bahan
pecahan Art Carton 360 gram, separasi
- Mengalikan dan empat warna, di laminating, ukuran
membagi berbagai 15 cm x 20 cm, berjumlah 10
bentuk pecahan lembar.
- Menggunakan
pecahan dalam masalah
perbandingan dan skala
3. Variasi operasi pecahan: Diagram Bujur a) Diagram berbentuk keping Bujur 1 Set
- Persentase/desimal Sangkar Persentase/ Sangkar terbuat dari plastik
- Pecahan biasa Desimal, Pecahan cetakan, dengan warna-warni
- Mengubah pecahan yang menarik, dengan ukuran 10
ke bentuk persen dan cm.
desimal serta b) Terdiri dari 8 jenis. Muka pertama
sebaliknya menampilkan pecahan, sedangkan
- Menjumlahkan dan muka lainnya menampilkan
mengurangkan persentase dan desimal.
berbagai bentuk c) Lembar Kerja terbuat dari bahan
pecahan Art Carton 360 gram, separasi
- Mengalikan dan empat warna, di laminating, ukuran
membagi berbagai 15 cm x 20 cm, berjumlah 10
bentuk pecahan lembar.
Dilengkapi dengan buku panduan guru.
4 Panduan pembelajaran Buku Panduan Buku : 1 eks
Kit Diagram Persentase, Pembelajaran Ukuran : A4/A5/B5
Pecahan, dan Desimal Diagram Persentase, Bahan Cover : Minimal Ivory/AC 210 gr
yang menunjang Pecahan, dan Bahan Isi : Minimal HVS 70 gr
pendalaman materi Desimal Jilid : Jahit Kawat, Perfect Binding
Diagram Presentase / Cetak Isi : Minimal 1 (satu) warna
Pecahan / Desimal. Cetak Cover : Full Color
Catatan :
Setiap 1 (satu) paket alat dan kelengkapannya dimasukkan dalam wadah atau terbungkus plastik dan dimasukkan ke dalam dus yang tercetak nama alat peraga dan jumlah isi yang terdapat didalamnya.
4.
Alat
Peraga Ilmu Pengetahuan Alam (Ipa)/Sains
No. Fungsi Nama Barang Standar / Spesifikasi Teknis Jumlah
(1) (2) (3) (4) (5)
1 Sebagai dudukan cermin Penumpu Cermin Ukuran : + Ø 1,5 ~ 3 Cm 2 Buah datar agar berdiri tegak Datar Bahan : Plastik Injek
Warna : Berwarna
Diskripsi : Terdapat celah untuk meletakkan cermin lentur, terdapat pin sistem Ø 0,5 mm untuk ditempatkan pada landasan serbaguna
2 Sebagai penjepit selang, Penjepit Selang Ukuran : + 1 ~ 2 cm x 2,5 ~ 3 cm 4 Buah
pipa plastik, booser/ Bahan : Plastik Injek
speaker Warna : Berwarna
Diskripsi : terdapat 2 pin sistem Ø 0,5 cm dapat diletakakan pada papan serbaguna
3 Model untuk mengubah Dinamo-motor Ukuran : 5,9 Volt (standar) penggunaan 1 Buah
energi listrik ke energi umum
gerak dan media perubahan energi
4 Listrik menjadi cahaya Bola Lampu Ukuran : 3.8 Volt (ModeL E-10) 2 Buah Bahan : gelas, kuningan
5 Sebagai roda bergandar Tali pada Roda Bahan : Katun, panjang sekitar 1 meter 1 Roll untuk menunjukan Diskripsi : Tali warna putih, dililitkan pada
perubahan energy gerak Roda Plastik
ke bentuk energi lainnya
6 Sebagai soket Spiral Pin Ukuran : + 1~ 2 cm, sistem Ø 0,5 cm 20 Buah Bahan : Stenlis Steel
7 Sebagai penghantar arus Kabel Ukuran : + 7 ~ 10 cm, pada kedua ujung di 7 Buah
listrik Penghubung beri logam/solder
Pendek
8 Sebagai penghantar arus Kabel Ukuran : + 17 ~ 20 cm, pada kedua ujung di 7 Buah
listrik Penghubung beri logam/solder
Panjang
9 Memahami hubungan Katrol Ø 7 Cm Bahan : Plastik ABS 1 Buah
antar gaya, gerak dan Diskripsi : Pada badan katrol terdapat celah energi serta fungsinya untuk meletakkan tali, dan terdapat
lubang ± Ø 0,7 mm, petunjuk arah dan pin pemutar Katrol.
10 Menjelaskan fungsi Katrol Ø 3,5 Cm Bahan : Plastik Injek 1 Buah
pesawat sederhana Diskripsi : Pada badan katrol terdapat celah untuk meletakkan tali, dan terdapat lubang ± Ø 0,7 mm, petunjuk arah dan pin pemutar Katrol.
11 Pemegang katrol pada Dudukan Poros Ukuran : + 1 ~ 1,5 cm x 4 ~ 6 cm 2 Buah
saat percobaan Bahan : Plastik Injek
Warna : Berwarna
Diskripsi : Poros terletak pada bagian tengah dudukan, dilengkapi ring pengunci terdapat dua pin sistem Ø 0,5 cm dapat diletakkan pada papan serbaguna
12 Penghubung antara Jepit Buaya Merah Diskripsi : Terpasang pada kabel listrik 1 set baterai dan alat listrik Ukuran : + Panjang : 25 ~ 35 cm
lainnya
13 Penghubung antara Jepit Buaya Hitam Diskripsi : Terpasang pada kabel listrik 1 set baterai dan alat listrik Ukuran : + Panjang : 25 ~ 35 cm
lainnya
14 Menunjukkan pesawat Katrol Ganda Ukuran : + Bingkai 1,5 ~ 2 cm x 3,5 ~ 4 cm, 1 Buah
sederhana yang dapat Katrol sekitar Ø 2 cm
membuat pekerjaan lebih Bahan : Plastik Injek PP, ABS mudah dan lebih cepat Warna : Bingkai dengan katrol berbeda
warna (Kontras)
Diskripsi : Bingkai katrol plastik, 2 buah katrol dapat berputar bebas/lancar, pada bagian atas bawah terdapat pengait dari logam
No. Fungsi Nama Barang Standar / Spesifikasi Teknis Jumlah
(1) (2) (3) (4) (5)
15 Menunjukkan pesawat Katrol Tunggal Ukuran : Minimal Bingkai 1,5 ~ 2 cm x 3,5 ~ 4 1 Buah
sederhana yang dapat cm, Katrol sekitar Ø 2 cm
membuat pekerjaan lebih Bahan : Plastik Injek PP, ABS
mudah dan lebih cepat Warna : Bingkai dengan katrol berbeda
warna (Kontras)
Diskripsi : Bingkai katrol plastik, katrol dapat berputar bebas/lancar, pada bagian atas bawah terdapat pengait dari logam
16 Tempat dudukan baterai Tempat Baterai Ukuran : + 7 cm x 7,5 cm 1 Buah
Dudukan baterai dapat Bahan : Plastik Injek
terhubung melalui kabel Diskripsi : Pada bagian bawah ada simbol
dengan alat lainnya kutub baterai secara permanen
Untuk meletakkan 4 (empat) buah Baterai AA, 1,5 Volt
17 Mengidentifikasi sifat Pipa Plastik Ukuran : + Ø 5 cm Panjang 15 ~ 20 cm 1 Buah
tekanan udara Bahan : Plastik
Warna : Berwarna
18 Berfungsi sebagai Cincin kaki tiga Ukuran : Panjang 15 ~ 18 cm x Ø 0,7 cm 1 Buah
dudukan tabung Kapsul Bahan : Logam
19 Memperaktekkan fungsi Saklar Tekan Ukuran : + 1 ~ 2 cm x 3 ~ 5 cm 1 Buah saklar sebagai pemutus on/off Bahan : landasan Plastik PP, plat dari logam
dan penyambung arus Diskripsi : saklar tekan on/off terpasang pada
listrik landasan plastik, terdapat dua pin
sistem Ø 0,5 cm
Plat I dikuatkan dengan baut, plat II menempel, pada alas sejajar dengan plat I dikuatkan dengan baut.
20 Sebagai pengukuran Meter Listrik Ukuran : + 8 ~ 9 cm x 9 ~ 10 cm 1 Buah
Menyajikan informasi Bahan : Plastik Injek
tentang perpindahan dan Warna : Berwarna
perubahan energi listrik Diskripsi : Terdapat 4 buah soket spiral pin
21 Pemegang alat/komponen Penumpu bentuk Ukuran : + 6 ~ 7 cm x 7 ~ 9 cm 2 Set alat pada saat percobaan A Bahan : Plastik Injek
: penjepit dinamo-meter, Cermin cekung besar.
22 Sebagai penjepit Jepit Penumpu Ukuran : + 1 ~ 1,5 cm x 2,5 ~ 3 cm 2 Buah
Penumpu bentuk A pada Bahan : Plastik Injek
saat percobaan menggunakan dinamo-meter
23 Tempat meletakkan lilin Dudukan Lilin Ukuran : + 4 cm x 4 cm 1 Buah Bahan : MDF / Plastik
Diskripsi : Terdapat lubang/dudukan lilin
24 Menangkap bayangan Layar Ukuran : + 11 cm x 9 cm 1 Buah
atau berkas cahaya yang Bahan : Plastik Injek
dihasilkan membuktikan Warna : Bening Translusen
sifat cahaya merambat lurus
25 Tempat meletakkan layar Dudukan Layar Ukuran : + 4 cm x 4 cm 1 Buah Bahan : MDF/Plastik
Warna : Natural
Diskripsi : Terdapat dudukan untuk meletakkan Layar
26 Menunjukkan perubahan Dudukan Lampu Ukuran : + 1 ~ 2 cm x 3 ~ 5 cm 2 Buah energi listrik menjadi Bahan : Alas Plastik Injek, Plat I dan Plat II
energi Cahaya, dll dari Logam
Diskripsi : dudukan lampu terpasang pada landasan plastik, terdapat dua pin sistem Ø 0,5 cm Plat I dikuatkan dengan baut, plat II menempel, pada alas sejajar dengan plat I dikuatkan dengan baut.
27 Berfungsi sebagai Penumpu Papan Ukuran : 0,5 ~ 1,5 cm x 5 ~ 6 cm 4 Buah penumpu pada papan Serbaguna Bahan : Plastik Injek
serbaguna ketika di Diskripsi : Terdapat celah untuk menegakan
gunakan pada saat papan serbaguna
No. Fungsi Nama Barang Standar / Spesifikasi Teknis Jumlah
(1) (2) (3) (4) (5)
28 Menyelidiki sifat cahaya Filter warna merah Ukuran : 4 ~ 6 cm x 4 ~ 6 cm 1Buah Bahan : Plastik Transparan Bening
Warna : Merah, terdapat tangkai
29 Menyelidiki sifat cahaya Filter warna hijau Ukuran : 4 ~ 6 cm x 4 ~ 6 cm 1Buah Ukuran : Plastik Transparan Bening
Warna : Hijau, terdapat tangkai
30 Menyelidiki sifat cahaya Filter warna biru Ukuran : 4 ~ 6 cm x 4 ~ 6 cm 1Buah Ukuran : Plastik Transparan Bening
Warna : Biru, terdapat tangkai
31 Menyelidiki sifat cahaya Filter warna Ukuran : 4 ~ 6 cm x 4 ~ 6 cm 1Buah kuning Ukuran : Plastik Transparan Bening
Warna : Kuning, terdapat tangkai
32 Untuk menjelaskan Lempeng Cermin Ukuran : + 7,5 cm x 15 cm 1Buah
proses pencerminan/ Datar Bahan : Plastik Lentur/elastis pemantulan
Mengidentifikasi sifat-sifat Bayangan
33 Mengidentifikasi tenaga Tabung Reaksi Bahan : Kaca Borosilikat 1Buah yang dihasilkan
34 Alat bantu pemegang Penjepit Tabung Ukuran : + 5 cm x 12 cm 1Buah
tabung reaksi yang Bahan : Stenlis Steel
terdapat dilingkungan dan Diskripsi : Dapat menjepit tabung Reaksi, di
sifat-sifatnya dudukan pada Cermin Cekung
Besar
35 Mendiskripsikan energi Siring Besar Ukuran : 50 cc, berskala 1Buah bunyi
36 Menyelidiki Luas Siring Kecil Bahan : 10 cc, berskala 2Buah
Penampang
37 Memfokuskan cahaya Kaca Pembesar Ukuran : pembesaran 3 x 1Buah
Bahan : Plastik Bening/kaca
38 Menyelidiki pengaruh Pipa Almunium Ukuran : + 14 cm, Ø 8 mm 2Buah
panjang pendek kolom Diskripsi : Salah satu ujung di beri lubang
udara pada tinggi-rendah untuk digantungkan tali
bunyi
39 Pipa Aluminium Ukuran : + 12 cm, Ø 8 mm 1Buah
Diskripsi : Salah satu ujung di beri lubang untuk digantungkan tali
40 Pipa Aluminium Ukuran : + 7 cm, Ø 8 mm 1 Buah
Diskripsi : Salah satu ujung di beri lubang untuk digantungkan tali
41 Sebagai papan yang Papan Serbaguna Ukuran : + 20,5 cm x 29,5 cm x 1 cm 1 Buah
berfungsi ganda dengan Bahan : Plastik Injek
jarak lubang kompatibel Diskripsi : Pada landasan terdapat lubang
dengan penjepit selang, dengan sistem Ø 0,5 cm,
Saklar tekan on/off, dll sebanyak 330
Jarak antar lubang kompatibel dengan Penjepit selang, Saklar tekan, dudukan katrol, dll
42 Menyelidiki sifat-sifat Lembar Plastik Ukuran : + 7 cm x 1,5 cm 1Buah
cahaya Warna Warna : Warna
Bahan : Plastik
43 Mengidentifikasi sifat Lembar Karet Ukuran : + 8 x 8 cm 1Buah
pemantulan bunyi Bahan : Karet
44 Mengidentifikasi sifat gas, Balon Bahan : Kualitas baik, standar 1Buah
pemuaian gas penggunaan umum
45 Cermin Cekung Ukuran : + Ø 15 cm 1Buah
Besar Bahan : Plastik Injek di krum Diskripsi : Berbentuk parabola terdapat
pegangan pada kanan dan kiri
46 Mengidentifikasi sifat-sifat Prisma Siku-siku Bahan : Plastik/Kaca 1Buah Cahaya
47 Alat Pengukur suhu pada Thermometer Skala : 0o – 110oC 1Buah
percobaan tertentu Ukuran : + 30 cm, terpasang tali
48 Lilin/plastisin Bahan : Lilin Lembek 1Buah
49 Mengidentifikasi sifat Tabung Kapsul Ukuran : + Ø 6,3 cm T : 16 cm 1Buah
pemantulan bunyi Bahan : Plastik Transparan
50 Mengidentifikasi sifat Tutup Senter 1 Ukuran : + 10 cm, Ø 3 cm 1Buah
cahaya merambat lurus celah Warna : Hitam
Bahan : Plastik PP
Diskripsi : dipasangkan pada senter (sebagai penutup senter)
No. Fungsi Nama Barang Standar / Spesifikasi Teknis Jumlah
(1) (2) (3) (4) (5)
51 - Mendiskripsikan sifat- Tabung Ukuran : + 12,5 cm, Ø 4,5 cm 1Buah
sifat cahaya Kaleidoskop Bahan : Plastik
52 - Membuat suatu Tabung Ukuran : + Ø 4,5 cm x 7 cm 1Buah
karya/model dari bahan Penyambung Bahan : Plastik Bening Transparan sederhana dengan Kaleidoskop
menerapkan sifat-sifat
53 Tabung Obyek Ukuran : + Ø 4 cm x 2,5 cm 1Buah
cahaya
Kaleidoskop Bahan : Plastik Bening Transparan
54 Penutup Tabung Ukuran : + Ø 4,2 cm x 1 cm 1Buah
Kaleidoskop Bahan : Plastik Bening Transparan
55 Cermin Ukuran : + 3 cm x 12,5 cm 3Buah
Kaleidoskop Diskripsi : di pasangkan pada tabung kaleidoskop
56 Lembar Lingkaran Ukuran : + Ø 3,7 cm 1Buah
Bahan : Plastik Solid warna Hitam berlubang
57 Lembar Lingkaran Ukuran : + Ø 3,7 cm 1Buah
Bahan : Plastik Bening warna kuning
58 Lembar Lingkaran Ukuran : + Ø 3,7 cm 1Buah
Bahan : Plastik Bening warna Merah
59 Manik-manik Ukuran : Bermacam 1 set
Bahan : Plastik
60 Mangkok Neraca Ukuran : + Ø 9,5 cm 1Buah
Bahan : Plastik Injek
Diskripsi : Terdapat 3 lubang untuk gantungan mangkok neraca dan 4 lubang untuk tali penggantung
61 Menjelaskan pesawat Tuas/Neraca Ukuran : + 40 cm 1Buah
sederhana dapat dengan Bahan : Plastik Injek
membuat pekerjaan lebih penyeimbang Diskripsi : pada posisi tengah terdapat
mudah dan lebih cepat lubang untuk jepit Tuas/Dudukan
Neraca
62 Jepit Ukuran : + Ø 8 mm x 2 cm 1Buah
Tuas/Dudukan Bahan : Plastik Injek Neraca
63 Penggantung Ukuran : + 17 cm 1Buah
Mangkok Neraca Bahan : Plastik Injek PP
Diskripsi : Ditiap ujung terdapat pengait yang kompatibel dengan mangkok neraca
64 Bak Plastik Ukuran : + 17 cm x 11 cm x 9 cm 1Buah
Bahan : Plastik Transparan
65 Perpaduan beberapa Cakram 2 Warna Ukuran : + Ø 5 cm 1Buah
warna menjadi warna Ø 5 cm Bahan : Plastik Injek
baru Diskripsi : terdapat tangkai untuk memutar
secara manual
66 Cakram 2 Warna Ukuran : + Ø 3 cm 1 Buah
Ø 3 cm Bahan : Plastik Injek
Diskripsi : terdapat tangkai untuk memutar secara manual
67 Cakram 6 Warna Ukuran : + Ø 5 cm 1Buah
Ø 5 cm Bahan : Plastik Injek
Diskripsi : terdapat tangkai untuk memutar secara manual
68 Cakram 6 Warna Ukuran : Plastik Injek, ± Ø 3 cm 1Buah
Ø 3 cm Diskripsi : terdapat tangkai untuk memutar secara manual
69 Cakram 2 Warna Ukuran : + Ø 7,5 cm 1Buah
(Elektrik) Bahan : karton di Vernis
Diskripsi : penyambung Plastik ± Ø 1,5 cm terdapar pin, untuk dipasangkan ke dynamo
70 Cakram 6 Warna Ukuran : + Ø 7,5 cm 1Buah
(Elektrik) Bahan : karton di Vernis
Diskripsi : penyambung Plastik ± Ø 1,5 cm terdapar pin, untuk dipasangkan ke dynamo
71 Pemukul Ukuran : 15 ~ 18 cm 1Buah
Bahan : Tangkai Logam berujung bandul dengan pemegang kayu
No. Fungsi Nama Barang Standar / Spesifikasi Teknis Jumlah
(1) (2) (3) (4) (5)
72 Menjelaskan berbagai Baling-baling Ukuran : ± 9.5 cm 1Buah
energi dan Bahan: : Plastik Injek
penggunaannya. Warna : Berwarna
73 Menyelidiki bayangan Batang Bayang- Ukuran : ± Ø 0,4 mm, x ±12 cm 1Buah
yang dibentuk cermin bayang I Bahan : Kayu
datar
74 Sebagai objek Batang Bayang- Ukuran : ± Ø 0,4 mm, x ± 8 cm 1Buah
bayang II Bahan : Kayu
75 Menjelaskan daya Papan Skala Ukuran : ± 3 cm x 12 cm 1Buah
hubungan dengan Bahan : Plastik Injek/Karton
tekanan air Diskripsi : Papan dengan Skala terdapat dua pin sistem Ø 0,5 cm
untuk diletakkan pada papan serbaguna
76 - Mendeskripsikan bunyi Garputala Ukuran : 10 ~ 11 cm, Ø 2 ~ 3,5 mm 1Buah
yang terdapat di Bahan : Logam di krom
lingkungan sekitar serta difat-sifatnya. - Menjelaskan berbagai
energi alternatif dan cara penggunaannya
77 Menjelaskan gaya Corong Plastik Ukuran : Ø atas 4 ~ 5 cm x T 5 ~ 6 cm, Ø 2Buah
hubungannya dengan bawah 5 ~ 55 mm
tekanan air Bahan : Plastik Injek
Warna : Berwarna
Diskripsi : Mulut Corong berbentuk Kerucut, Tinggi leher 2 ~ 2,5 cm
78 Selang Plastik Ukuran : ± Ø 0,5 cm, x 1 meter 1 gulung
Bahan : Plastik PE Lunak
79 Booser/Speaker Ukuran : ± Ø 2 cm 1Buah
Diskripsi : Speaker terpasang pada landasan plastik ukuran ± 4 cm x 5 cm
80 Penggaris Ukuran : Panjang 30 cm 1Buah
Bahan : Plastik
81 Busur Derajat Bahan : Plastik 1Buah
82 Penggerak Katrol Tali /karet Ukuran : ± Ø 7,5 cm 1Buah
Bahan : Karet/Plastik
Diskripsi : Sebagai Penggerak roda
83 Resistor/ Ukuran : 100 Ώ 1Buah
Hambatan Tetap Bahan : terpasang pada landasan Plastik dengan dua pin sistem Ø 0,5 cm Plat I, Plat II dikuatkan dengan system baut, pada alas sejajar
84 Resistor/ Ukuran : 200 Ώ 1Buah
Hambatan Tetap Bahan : terpasang pada landasan Plastik dengan dua pin sistem Ø 0,5 cm Plat I, Plat II dikuatkan dengan system baut, pada alas sejajar
85 Media Lempeng Ukuran : ± 0,8 cm x 6 cm 1Buah
Kuningan Bahan : Plat Kuningan
Diskripsi : Salah satu ujung terdapat 2 lubang, ujung lainnya 1 lubang Ø 2 mm
86 Media Lempeng Ukuran : ± 0,8 cm x 6 cm 1Buah
Tembaga Bahan : Plat Tembaga
Bahan : Salah satu ujung terdapat 2 lubang, ujung lainnya 1 lubang Ø 2 mm
87 Media Lempeng Seng Ukuran : ± 0,8 cm x 6 cm 1Buah
Bahan : Plat Seng
Diskripsi : Salah satu ujung terdapat 2 lubang, ujung lainnya 1 lubang Ø 2 mm
88 Media Lempeng Plastik Ukuran : ± 0,8 cm x 6 cm 1Buah
Bahan : Plat Plastik
Diskripsi : Salah satu ujung terdapat 2 lubang, ujung lainnya 1 lubang Ø 2 mm
No. Fungsi Nama Barang Standar / Spesifikasi Teknis Jumlah
(1) (2) (3) (4) (5)
89 Media Lempeng Ukuran : ± 0,8 cm x 6 cm 1Buah
aluminium Bahan : Plat Aluminium
Diskripsi : Salah satu ujung terdapat 2 lubang, ujung lainnya 1 lubang Ø 2 mm
90 Media Lempeng kayu Ukuran : ± 0,8 cm x 6 cm 1 Buah
Bahan : Plat Kayu
Diskripsi : Salah satu ujung terdapat 2 lubang, ujung lainnya 1 lubang Ø 2 mm
91 Media Lempeng Karet Ukuran : ± 0,8 cm x 6 cm 1 Buah
Bahan : Karet
Diskripsi : Salah satu ujung terdapat 2 lubang, ujung lainnya 1 lubang Ø 2 mm
92 Media Lempeng Karton Ukuran : ± 0,8 cm x 6 cm 1 Buah
Bahan : Karton
Diskripsi : Salah satu ujung terdapat 2 lubang dan ujung lainnya 1 lubang Ø 2 mm
93 Menentukan besarnya Neraca Pegas Ukuran : 1,5 N 1 Buah
tekanan terhadap benda.
94 Periskop Ukuran : ± 6 cm x 6 cm Panjang 40 cm 2 Buah
Bahan : Plastik PP, Berwarna Diskripsi : 2 bh kotak periskop, Terdapat
celah pengintai, dudukan cermin
95 Sebagai Pembiasan Cermin Periskop Ukuran : ± 8 cm x 7 cm 2 Buah
Bahan : Kaca Cermin
96 Stop watch Digital Diskripsi : Plastik, Standar penggunaan 1 Buah
umum
97 Sebagai Pemberat Beban pemberat Ukuran : ± Ø 8 mm x 1,5 ~ 2,5 mm 4 Buah
(Bandul) Bahan : Kuningan
Diskripsi : terdapat pengait logam atas bawah
98 Sebagai Pengikat Karet Ukuran : Karet gelang 3 Buah
99 Pengait Cermin Ukuran : ± 3 cm x 12 cm 1 Buah
Bahan : Kawat
Diskripsi : Sebagai pengait Cermin Lentur
100 Lilin sumbu Ukuran : Standar 1 Buah
101 Penyimpanan Peralatan Kotak Peralatan Ukuran : ± 8,5 x 8,5 cm 4 Buah
Kecil Kecil Bahan : Plastik Transparan Bening
102 Kawat Tembaga Ukuran : ± 500 cm, Ø 0,3 mm ~ 0,5 mm 1 Roll
Diskripsi : Kawat berisolasi tergulung pada klosan Plastik
103 Lampu Senter Ukuran : Memuat 2 buah baterai AA. 1,5 V 1 Buah
104 Baterai Ukuran : AA, 1,5 Volt 4 Buah
105 Klip Kertas Bahan : Logam 5 Buah
106 Sterofoam Ukuran : ± 4 cm x 4 cm 1 Buah
107 Mendiskripsikan Magnet batang Ukuran : Standar 1 Pasang
hubungan antara gaya, Bahan : Logam Bermagnet,
gerak dan energi melalui, Diskripsi : Terdiri dari dua kutub magnet
percobaan gaya magnet. (Kutub Utara, Kutub Selatan)
108 Plat bentuk L Ukuran : ± 1 cm x 5 cm 2 Buah
Bahan : Logam
109 Plat bulat Ukuran : ± Ø 3 cm 1 Buah
Bahan : Logam
110 Katrol Ø 2 cm Ukuran : ± Ø 2 cm 1 Buah
Bahan : Plastik Injek
111 Lampu LED Bahan : Plastik 1 Buah
Diskripsi : terpasang pada landasan Plastik dengan dua pin sistem Ø 0,5 cm Plat I, Plat II dikuatkan dengan system baut, pada alas sejajar
112 Pengukur Gelas Ukur 100 ml Bahan : Plastik Bening 1 Buah
113 Kotak Persegi Ukuran : ± 6 x 3 x 3 cm, tebal 1,2 mm 1 Buah
Panjang Bahan : Plastik Bening
114 Double Tip Standar Umum 1 Buah
115 Mendiskripsikan Serbuk /Pasir Besi Ukuran : ± Ø 3 cm x 5 cm 25 gram hubungan antara gaya, Diskripsi : Serbuk berada dalam wadah
gerak dan energi melalui plastik transparan
gaya magnet
116 Amplas Ukuran : ± 8 cm x 8 cm 1 Lembur
No. Fungsi Nama Barang Standar / Spesifikasi Teknis Jumlah
(1) (2) (3) (4) (5)
117 Kompas Ukuran : ± Ø 2 cm 1 Buah
Bahan : Standar Umum
118 Sumber Bunyi Snar Gitar Bahan : Logam/Nylon 1 Buah
Diskripsi : Salah satu ujung di pasang pengait
119 Ring Plastik Bahan : Plastik 1 Buah
Ukuran : ± Ø 2 cm
120 Kertas Saring Ukuran : Standar 1 Buah
Bahan : Standar
121 Penyelam dan Ukuran : ± 1 cm x 4 cm 1 set
pelampung Bahan : Plastik Injek
Diskripsi : Penyelam dengan pelampung yang dapat di lepas
122 Ring Poros Bulat Bahan : Plastik Injek 1 Buah
123 Karton Bercelah Bahan : Plastik Lentur 1 Buah
Ukuran : ± 20 x 7 cm, tinggi celah 5 cm
Warna : Hitam
Diskripsi : Dapat dikaitkan untuk membentuk lingkaran
124 Kawat Melingkar Ukuran : ± Ø 1,5 cm 1 Buah
Bahan : Tembaga
Diskipsi : 20 x lilitan
125 Bola Sterofoam Ukuran : ± Ø 1,5 cm 1 Buah
Bahan : Setrofoam
126 Mempraktekkan pola Solar Sel Ukuran : ± 6,5 cm x 6,5 cm 1 Buah
penggunaan dan Diskripsi : Terpasang pada landasan Plastik
perpindahan energi ABS
cahaya ke energi listrik.
127 Dudukan Wadah Bahan : Plastik PVC (Vacum Forming) 1 Set
Bahan : Berwarna
Diskripsi : Memiliki lekukan-lekukan (coakan)
128 Tempat untuk meletakkan Kotak Alat Ukuran : 60 ~ 61 cm x 25 ~ 27 cm 1 Buah
alat Bahan : Impraboard Plastik
Diskipsi : Terdapat kancing pengunci
129 Panduan perakitan alat Buku Manual Ukuran : A5/B5/A4 1 Eksp
Bahan : Isi : minimal HVS 70 gr Cover : minimal Art Carton 210 gr Cetak : Isi : minimal 1 (satu) warna
Cover : full color di vernis
130 Panduan pembelajaran Buku Panduan Buku : 1 eks
pemanfaatan Kit yang Pembelajaran IPA Ukuran : A4/A5/B5
menunjang pendalaman Bahan Cover : Minimal Ivory/AC 210 gr materi Ilmu Pengetahuan Bahan Isi : Minimal HVS 70 gr Alam (IPA) / Sains Jilid : Jahit Kawat, Perfect Binding
Cetak Isi : Minimal 1 (satu) warna Cetak Cover : Full Color Catatan :
Setiap 1 (satu) paket alat dan kelengkapannya dimasukkan dalam wadah atau terbungkus plastik dan dimasukkan ke dalam dus yang tercetak nama alat peraga dan jumlah isi yang terdapat didalamnya.
5. Spesifikasi Teknis Alat Peraga Simulasi Fase Bulan
No. Fungsi Nama Alat Standar/Spesifikasi Teknis Jumlah
(1) (2) (3) (4) (5)
1. Mendemonstrasikan Alat Peraga Bahan : Plastik 3 Buah
kedudukan fase-fase Simulasi Fase Ukuran : Diameter minimal 17 cm
bulan Bulan Tinggi minimal 5 cm
Dilengkapi lampu dengan 2 (dua) buah baterai dan tombol On-Off. Terdapat 8 lubang untuk mengamati fase bulan dimulai dari bulan baru, bulan sabit muda, bulan seperempat awal, bulan tiga perempat pertama, bulan penuh (purnama), bulan tiga perempat kedua, bulan seperempat akhir, sampai dengan bulan sabit tua
2. Menunjukkan fase-fase Poster Fase Bahan : Ivory / Art Carton minimal 250 1 Buah
penampakkan bulan Penampakan gram separasi 4 (empat)
Bulan warna/full color, vernish.
Ukuran : Minimal 60 x 90 cm
Berisi informasi tentang posisi bumi, bulan beserta cahaya matahari dan tahapan-tahapan penampakan bulan.
3. Menunjukkan Poster Gerhana Bahan : Ivory / Art Carton minimal 250 1 Buah
kedudukan matahari- Matahari gram separasi 4 (empat)
bumi-bulan saat terjadi warna/full color, vernish.
gerhana matahari Ukuran : Minimal 60 x 90 cm
Berisi tentang Posisi Gerhana Matahari dan
keterangannya.
4. Menujukkan kedudukan Poster Gerhana Bahan : Ivory / Art Carton minimal 250 1 Buah
matahari-bumi-bulan Bulan gram separasi 4 (empat)
saat terjadi gerhana warna/full color, vernish.
bulan Ukuran : Minimal 60 x 90 cm
Berisi tentang Posisi Gerhana Bulan dan keterangannya.
Dilengkapi dengan buku petunjuk penggunaan
5 Panduan pembelajaran Buku Panduan Buku : 1 eks
pemanfaatan Kit yang Pembelajaran Ukuran : A4/A5/B5
menunjang pendalaman IPA Bahan Cover : Minimal Ivory/AC 210 gr
materi Simulasi Fase-fase Bahan Isi : Minimal HVS 70 gr
Bulan Jilid : Jahit Kawat, Perfect Binding
Cetak Isi : Minimal 1 (satu) warna Cetak Cover : Full Color
Catatan :
Setiap 1 (satu) paket alat dan kelengkapannya dimasukkab dalam wadah atau terbungkus plastik dan dimasukkan ke dalam dus yang tercetak nama alat peraga dan jumlah isi yang terdapat didalamnya.
6. Spesifikasi Teknis Kit Ips, Gejala Alam Dan Bentang Alam
No. Fungsi Nama Alat Standar/Spesifikasi Isi Jumlah
(1) (2) (3) (4) (5)
MEMAHAMI KIT GEJALA ALAM Kit tentang Gejala Alam Berfungsi:
1. Memudahkan siswa mengenali gejala-gejala alam gunung berapi 2. Memudahkan siswa mengenai proses terjadinya aktivitas alam
3. Memotivasi siswa untuk lebih memahami ciri-ciri terjadinya aktivitas alam 4. Memperkenalkan kepada siswa daerah-daerah rawan tsunami
5. Memperkenalkan kepada siswa daerah-daerah rawan gempa
1 1. Membantu siswa agar dapat MODEL GUNUNG Gunung Berapi 1
mengenali legenda-legenda BERAPI Ukuran : 19 X 19 X 6 cm
yang terdapat pada gunung Bahan : Plastik Inject
berapi Warna : Full colour dengan
2. Siswa dapat menjelaskan pewarnaan menggunakan teknik
proses aktivitas gunung berapi paint brush
3. Siswa dapat mendeskripsikan Pada ke-empat sisi model terdapat
peristiwa gempa bumi susunan lapisan tanah dan pada
4. Siswa dapat mendeskripsikan belahan gunung berapi terdapat
jenis-jenis gempa bumi lapisan gunung berapi.
5. Siswa dapat mengetahui dan Salah satu model dapat digerakkan
memahami peristiwa sebelum untuk melihat penampang melintang
terjadinya gunung meletus gunung berapi.
Alas:
Ukuran : Disesuaikan dengan luasnya gunung berapi Bahan : MDF
Warna : Natural/kontras dengan model,
Bahan Percobaan :
Asam cuka encer 100 ml, Natrium Bicarbonat 25 gram, Bubuk Warna Hitam 25 gram, Pewarna Merah, 30 ml disertai dengan sendok
Tempat penyimpanan Botol plastic
2 1. Siswa dapat mendeskripsikan MODEL PATAHAN 1
macam - macam patahan PATAHAN Terdiri dari 3 model patahan bumi.
2. Siswa dapat
Masing-masing model terdapat mendemonstrasikan proses
-proses patahan gambar 3 susunan lapisan batuan
3. Siswa dapat menyebutkan dan aliran sungai dan masing-masing
patahan yang ada di Indonesia model patahan dapat diletakkan pada
dan Dunia penopang patahan
Ukuran keseluruhan: 49 x 10 x 17,5 cm
Bahan : Plastik
Warna : Full colour, dan
menarik PENOPANG PATAHAN Ukuran : 8 x 6 x 1,5 cm Bahan : Busa Padat Warna : Berwarna
3 1. Siswa dapat mendeskripsikan MODEL LIPATAN Ukuran : 49 x 7 x 5 cm 1
macam - macam pelipatan Bahan : Foam
2. Siswa dapat mendemonstrasi-kan proses - proses pelipatan
No.
Fungsi Nama Alat Standar/Spesifikasi Isi Jumlah
(1) (2) (3) (4) (5)
4 1. Siswa dapat menyebutkan POSTER PETA Ukuran : 60 x 92 cm 1
pulau-pulau di Indonesia yang SEBARAN Bahan : Art Carton 230 GR, Vernish
di lalui circum mediterania dan GUNUNG UV
bersifat vulkanis BERAPI DI Warna : Berwarna,
2. Siswa dapat menunjukkan INDONESIA Poster dilengkapi dengan
gunung berapi yang ada di bingkai
Indonesia
5 1. Siswa dapat mengetahui POSTER Ukuran : 86 x 60 cm 1
bentuk-bentuk gunung berapi GUNUNG API Bahan : Art Carton, 230 gram,
2. Siswa dapat mengetahui Vernish UV
bentuk-bentuk/jenis letusan Warna : Berwarna, jelas dan menarik
gunung berapi poster dilengkapi dengan
bingkai
6 1. Siswa dapat menyebutkan POSTER PETA Ukuran : 60 x 90 cm 1
pulau - pulau di Indonesia SEBARAN Bahan : Art Carton 230 GR, Vernish
yang dilalui circum DAERAH GEMPA UV
mediterania dan bersifat BUMI DI Warna : Berwarna, jelas dan menarik
vulkanis INDONESIA poster dilengkapi dengan
2. Siswa dapat menyebutkan bingkai
daerah rawan gempa bumi di Indonesia
7 1. Siswa dapat menyebutkan POSTER PETA Ukuran : 60 x 92 cm 1
pulau - pulau di Indonesia SEBARAN Bahan : Art Carton 230 GR, Vernish
yang dilalui circum RAWAN UV
mediterania dan bersifat TSUNAMI DI Warna : Berwarna, jelas dan menarik
vulkanis INDONESIA poster dilengkapi dengan
2. Siswa dapat menyebutkan bingkai
daerah rawan tsunami di Indonesia
8 Model pembelajaran yang MODUL Ukuran : A4/B5/A5 1
memanfaatkan penggunaan alat PEMBELAJARAN Bahan isi : HVS 70 gr
peraga pada pembelajaran di Bahan Cover : AC 210 gr
kelas Warna Isi : Berwarna
Warna Cover : Full colour, vernish
9 Panduan bagi siswa dalam LEMBAR KERJA Ukuran : 29.5 x 21 cm 1
memanfaatkan penggunaan alat SISWA Bahan isi : HVS 70 gr
peraga pada pembelajaran di Bahan Cover : art carton 210 gr
kelas Warna Isi : Berwarna
Warna Cover : Full colour, vernish
10 Wadah tempat menyimpan alat TEMPAT Bahan : Plastik Corrugated 1
PENYIMPANAN Warna : Berwarna
Ukuran : 61 x 29 x 20 cm KIT TENTANG BENTANG ALAM
Kit ini Berfungsi :
a. Memudahkan siswa mengenali nama-nama bentukan bumi b. Memudahkan siswa mendiskripsikan nama-nama bentukan bumi c. Memudahkan siswa mengenali nama bentukan manusia d. Memudahkan siswa mendiskirpsikan bentukan manusia
11 1. Siswa dapat mengenali dan PETA 3 DIMENSI Ukuran : 36 X 38 cm 1
mendefinisikan nama - nama TENTANG Bahan : Plastik
bentukan alami yang ada di BENTANG ALAM Warna : Berwarna,
propinsi tempat tinggalnya Tempat Penyimpanan : Dus
(dalam bentuk tiga dimensi) Corrugated
2. Siswa dapat mengenali dan Menyajikan 44 legenda dalam bentuk
mendefinisikan nama - nama 3 dimensi untuk dapat menunjukkan
bentukan buatan manusia yang sauatu bentukan (alam/buatan) dan
No. Fungsi Nama Alat Standar/Spesifikasi Isi Jumlah
(1) (2) (3) (4) (5)
tinggalnya (dalam bentuk tiga Keterangan legenda terdiri dari 2
dimensi) bahasa.
3. Siswa dapat mengenali kenampakan alami dan buatan kurang lebih 44 legenda
12 1. Siswa dapat mengenali dan RELIEF MODEL 1
mendefinisikan nama - nama DARATAN Ukuran : 28 X 19 X 6 cm
bentukan alami yang ada di Bahan : Plastik Inject
propinsi tempat tinggalnya Warna : Full colour dan menarik,
(dalam bentuk model) pewarnaan menggunakan
2. Siswa dapat mengenali dan teknik paint brush
mendefinisikan nama - nama Pada kedua sisi model terdapat
bentukan buatan manusia yang susunan lapisan tanah
ada di propinsi tempat
ALAS tinggalnya (dalam bentuk
model) Ukuran : disesuaikan dengan ukuran
3. Siswa dapat mengenali model
kenampakan alami dan buatan Bahan : MDF
paling sedikit 6 legenda Warna : Natural/kontras dengan
model,
13 1. Siswa dapat mengenali, MODEL RELIEF Pada permukaan relief dapat diisi air 1
mendeskripsikan dan DASAR LAUT untuk menggambarkan permukaan
mendefinisikan bentuk - bentuk air laut.
relief dasar laut Lapisan pada ke 4 sisinya
2. Siswa dapat mengenali 5 menggambarkan susunan/lapisan
legenda relief dasar laut tanah.
Ukuran : 29 x 18 x 8 cm Bahan : Raisin/plastik Warna : Berwarna dengan pewarnaan menggunakan teknik paint brush
14 1. Siswa dapat mengenali proses POSTER Ukuran : 95 X 65 cm 1
terjadinya gelombang laut GELOMBANG Bahan : Art Carton 230 GR, Vernish
2. Siswa dapat mengenali faktor- LAUT UV
faktor terjadinya gelombang laut Warna : Berwarna, Jelas dan Menarik
Poster dilengkapi dengan bingkai
15 1. Siswa mendapatkan gambaran POSTER ZONA Ukuran : 95 X 65 cm 1
dan mengetahui tentang KEDALAMAN Bahan : Art Carton 230 GR, Vernish
kehidupan bawah laut LAUT UV
berdasarkan kedalamannya Warna : Berwarna, Jelas dan Menarik
2. Siswa dapat mengetahui zona- Poster dilengkapi dengan bingkai
zona pada lautan berdasarkan kedalaman
16 Siswa dapat mengenali batas laut POSTER BATAS Ukuran : 60 X 92 cm 1
teritorial, landas kontinen, dan LAUT INDONESIA Bahan : Art Carton 230 GR, Vernish
zona ekonomi eksklusif wilayah UV
negara Indonesia serta Warna : Berwarna, Jelas dan Menarik
keuntungannya bagi kita Poster dilengkapi dengan bingkai
17 1. Siswa dapat mengenali dan POSTER Ukuran : 80 x 65 cm 1
mendefinisikan nama - nama TENTANG Bahan : Art Carton, 230 gram,
bentukan alami yang ada di BENTANG ALAM Vernish UV
propinsi tempat tinggalnya Warna : Berwarna,
2. Siswa dapat mengenali dan Poster dilengkapi dengan bingkai
mendefinisikan nama - nama bentukan buatan manusia yang ada di propinsi tempat tinggalnya
3. Siswa dapat mengenali kenampakan alami dan buatan kurang lebih 40 legenda
No. Fungsi Nama Alat Standar/Spesifikasi Isi Jumlah
(1) (2) (3) (4) (5)
4. Poster dapat digunakan oleh guru untuk menerangkan di depan kelas
18 Alat bantu guru untuk POSTER IRISAN Jumlah : 1 buah 1
menerangkan tentang tampilan KULIT BUMI Ukuran : 80 x 65 cm
irisan kulit bumi di depan kelas Bahan : Art Carton, 230 gram,
Vernish UV Warna : Berwarna,
Poster dilengkapi dengan bingkai
19 Model pembelajaran yang MODUL Ukuran : A4/B5/A5 1
memanfaatkan penggunaan alat PEMBELAJARAN Bahan isi : HVS 70 gr,
peraga pada pembelajaran di Bahan Cover : art carton 210gr
kelas Warna Isi : Berwarna , Jelas dan
Menarik
Warna Cover : Full colour, vernish
20 Panduan bagi siswa dalam LEMBAR KERJA Ukuran : A4/B5/A5 1
memanfaatkan penggunaan alat SISWA Bahan isi : HVS 70 gr
peraga pada pembelajaran di Bahan Cover : art carton 210gr
kelas Warna Isi : Berwarna ,
Warna Cover : Full colour, vernish
21 Wadah tempat menyimpan alat TEMPAT Bahan : Plastik Corrugated 1
PENYIMPANAN Warna : Berwarna,
Ukuran : 40 x 38 x 13 cm ILMU PENGETAHUAN SOSIAL (IPS)
22 1. Menujukkan Negara-negara di PETA ASEAN Ukuran Bahan : 125 cm x 95 cm 1
wilayah Asia Tenggara PHYSICAL Ukuran Gambar : 87 x 114 cm
2. Menunjukkan ukuran ukuran Skala Sekitar : 1 : 5.600.000
(luas dan jarak) wilayah Asia Jenis bahan : Plexy 260 gram
Tenggara dengan skala
Keterangan: 3. Menggambarkan bentuk
-bentuk di permukaan bumi Pada peta harus tertera Nama
seperti negara, gunung, sungai Perusahaan dan tahun pembuatan
dan bentuk - bentuk lainnya di minimal tahun 2008.
Asia Tenggara Bingkai : Kayu
4. Dapat digunakan untuk mempelajari hubungan timbal balik antara fenomena-fenomena geografi di permukaan bumi khususnya Wilayah Asia Tenggara
23 1. Menujukkan posisi atau lokasi PETA AFRIKA Ukuran Bahan : 129 cm x 85 cm 1
AFRIKA di permukaan bumi PHYSICAL Ukuran Gambar : 116 cm x 79 cm
2. Memperlihatkan ukuran (luas Skala : 1 : 13.300.000
dan jarak) dan arah wilayah Jenis Bahan : Plexy 260 gram
AFRIKA dengan skala
3. Menggambarkan bentuk - Keterangan : Pada peta harus tertera
bentuk di permukaan bumi Nama Penerbit, tahun
seperti negara, gunung, sungai pembuatan minimal
dan bentuk - bentuk lainnya di tahun 2006
Wilayah AFRIKA
4. Dapat digunakan untuk Bingkai : kayu
mempelajari hubungan timbale balik antara fenomena-fenomena geografi di permukaan bumi khususnya Wilayah AFRIKA
24 1. Menujukkan posisi atau lokasi PETA AMERIKA Ukuran Bahan : 116 cm x 101 cm 1
wilayah AMERIKA di PHYSICAL Ukuran Gambar : 106 cm x 96 cm
No. Fungsi Nama Alat Standar/Spesifikasi Isi Jumlah
(1) (2) (3) (4) (5)
2. Memperlihatkan ukuran (luas Jenis Bahan : Plexy 260 gram
dan jarak) dan arah wilayah Keterangan : Pada peta harus
AMERIKA dengan skala tertera Nama
3. Menggambarkan bentuk - Perusahaan dan
bentuk di permukaan bumi tahun pembuatan
seperti negara, gunung, sungai paling lama tahun
dan bentuk - bentuk lainnya di 2006
wilayah AMERIKA Bingkai : Kayu
4. Dapat digunakan untuk mempelajari hubungan timbale balik antara fenomena-fenomena geografi di permukaan bumi khususnya Wilayah Amerika
25 1. Menujukkan posisi atau lokasi PETA ASIA Ukuran Bahan : 88 cm x 125 cm 1
ASIA di permukaan bumi PHYSICAL Ukuran Gambar : 81 x 119 cm
2. Memperlihatkan ukuran (luas Skala : 1 : 13.300.000
dan jarak) dan arahwilayah Jenis Bahan : Plexy 260 gram
ASIA dengan skala Keterangan : Pada peta harus
3. Menggambarkan bentuk - tertera Nama
bentuk di permukaan bumi Perusahaan dan
seperti negara, gunung, sungai tahun pembuatan
dan bentuk - bentuk lainnya di paling lama tahun
wilayah ASIA 2006
4. Alat untuk mempelajari Bingkai : Kayu
hubungan timbal balik antara fenomena - fenomena geografi di permukaan bumi khususbya Wilayah Asia
26 1. Menujukkan posisi atau lokasi PETA Ukuran Bahan : 92 cm x 124 cm 1
Australia dan Selandia Baru di AUSTRALIA DAN Ukuran Gambar : 82 x 121 cm
permukaan bumi SELANDIA BARU Skala : 1 : 5.000.000
2. Memperlihatkan ukuran (luas PHYSICAL Jenis Bahan : Plexy 260 gram
dan jarak) dan arah Australia Keterangan : Pada peta harus
dan Selandia Baru dengan tertera Nama
skala Perusahaan dan
3. Menggambarkan bentuk - tahun pembuatan
bentuk di permukaan bumi minimal tahun
seperti negara, gunung, sungai 2006
dan bentuk - bentuk lainnya di Bingkai : Kayu
Australia dan Selandia Baru 4. Alat untuk mempelajari
hubungan timbal balik antara fenomena - fenomena geografi di permukaan bumi khususnya di wilayah Australia dan Selaindia Baru
27 1. Menunjukkan posisi atau lokasi PETA DUNIA Ukuran Bahan : 125 cm x 174 cm 1
Dunia di permukaan bumi BESAR Ukuran Gambar : 115 cm x 162 cm
2. Memperlihatkan ukuran (luas PHYSICAL Skala : 1 : 25.000.000
dan jarak) dan arah Dunia di Jenis Bahan : Plexy 260 gram
permukaan bumi Keterangan : Pada peta harus
3. Menggambarkan bentuk - tertera Nama
bentuk di permukaan bumi Perusahaan dan
seperti negara, gunung, sungai tahun pembuatan
dan bentuk - bentuk lainnya di minimal tahun 2006
Dunia Bingkai : Kayu
4. Alat untuk mempelajari hubungan timbal balik antara fenomena - fenomena geografi di permukaan bumi
No. Fungsi Nama Alat Standar/Spesifikasi Isi Jumlah
(1) (2) (3) (4) (5)
28 1. Menunjukkan posisi atau lokasi PETA EROPA Ukuran Bahan : 101 cm x 131 cm 1
Eropa di permukaan bumi PHYSICAL Ukuran Gambar : 95 x 126 cm
2. Memperlihatkan ukuran (luas Skala : 1 : 5.000.000
dan jarak) dan arah Eropa Jenis bahan : Plexy 260 gram
dengan skala Keterangan : Pada peta harus tertera
3. Menggambarkan bentuk - Nama Perusahaan dan
bentuk di permukaan bumi tahun pembuatan
seperti negara, gunung, sungai minimal tahun 2006
dan bentuk - bentuk lainnya di Bingkai : Kayu
Eropa
4. Alat untuk mempelajari hubungan timbal balik antara fenomena - fenomena geografi di permukaan bumi
29 1. Menujukkan posisi atau lokasi PETA Ukuran Bahan : 87 cm x 118 cm
Indonesia di permukaan bumi INDONESIA Ukuran Gambar : 76 cm x 111 cm
2. Memperlihatkan ukuran (luas PHYSICAL Skala : 1 : 4.750.000
dan jarak) dan arah Indonesia Jenis Bahan : Art Carton 230 gram
dengan skala Keterangan : Pada peta harus
3. Menggambarkan bentuk - tertera Nama
bentuk di permukaan bumi Perusahaan dan
seperti negara, gunung, sungai tahun pembuatan
dan bentuk - bentuk lainnya di minimal tahun 2006
Indonesia Bingkai : Kayu
4. Alat untuk mempelajari hubungan timbal balik antara fenomena - fenomena geografi di permukaan bumi khususnya wilayah Indonesia
Catatan :
Setiap 1 (satu) paket alat dan kelengkapannya dimasukkan dalam wadah atau terbungkus plastik dan dimasukkan ke dalam dus yang tercetak nama alat peraga dan jumlah isi yang terdapat didalamnya.
7. Alat Peraga Kit Ilmu Pengetahuan Bumi Dan Antariksa (Ipba)
No. Fungsi Nama Barang Standar / Spesifikasi Teknis Jumlah
(1) (2) (3) (4) (5)
1
Untuk memperagakan
Model Dilengkapi skala dudukan 4 musim, Model
sistem peredaran planet perputaran Bumi mengelilingi Matahari dilakukan
Planetarium
bumi mengitari matahari dengan cara memutar tangkai dengan sistem gir Ukuran : ± Ø 140 mm
Matahari Bahan : Plastik Inject/Cetak 1 Buah
Warna : Merah Ukuran : ± Ø 60 mm
Bumi Bahan : Plastik 1 Buah
Diskripsi : diselimuti Peta Bumi Ukuran : ± Ø 15 mm
Bulan Bahan : Plastik 1 Buah
Warna : Putih Mutiara
Untuk mengenalkan pola Model Peta Peta Bintang berbentuk bulat/bola dan terdapat
2 globe kecil di dalamnya. Peta Rasi Bintang
rasi bintang Langit
tergambar pada seluruh permukaan Ukuran : ± Ø 150 mm
Peta Langit Bahan : Plastik 1 Buah
Warna : Transparan Ukuran : ± Ø 15 mm
Bumi Bahan : Plastik 1 Buah
Warna : Biru Untuk mengenali
benda-Model Tata Model surya dan sembilan planet, semua planet
3 benda langit dalam 1 set
Surya dapat beredar lancar mengelilingi surya.
susunan tata surya
Ukuran Surya : ± Ø 9 cm
Bahan : Plastik, lengan Plastik 9 Buah
Warna : Orange
Ukuran : ± Ø 200 mm Bahan : Plastik ABS
4 Tempat untuk meletakkanmodel planetarium. Landasan WarnaDiskripsi :: Hitamdilengkapi tempat untuk 4 1 Buah (empat) buah baterai dan
terdapat saklar On/Off Ukuran : A4/A5/B5
5 Buku Petunjuk Bahan CoverIsi :: Art Karton 210 grHVS 70 gr 1 Exp
Cetak : Berwarna
6 Tempat untuk meletakkanalat Dudukan Alat UkuranBahan :: MenyesuaikanSterofom berpola 1 Buah
7 Sebagai pelindung Kotak Alat Ukuran : Menyesuaikan 1 Buah
dudukan alat Bahan : Dus
Panduan pembelajaran Buku Panduan Buku : 1 eks
pemanfaatan Kit yang Pembelajaran Ukuran : A4/A5/B5
menunjang IPA Bahan Cover : Minimal Ivory/AC 210 gr
8 pendalaman materi Bahan Isi : Minimal HVS 70 gr
IPBA Jilid : Jahit Kawat, Perfect Binding
Cetak Isi : Minimal 1 (satu) warna Cetak Cover : Full Color
₃
Catatan :Setiap 1 (satu) paket alat dan kelengkapannya dimasukkan dalam wadah atau terbungkus plastik dan dimasukkan ke dalam dus yang tercetak nama alat peraga dan jumlah isi yang terdapat didalamnya.
8. Spesifikasi Teknis Alat Peraga Bahasa Indonesia Interaktif Dasar
No. Fungsi Nama Alat Standard/Spesifikasi Isi Jumlah
(1) (2) (3) (4) (5)
1 Mendukung pengenalan Kotak Alat Peraga Siswa Kotak Alat Peraga adalah tempat 1 Buah
huruf dan kemampuan menyimpan lembar (badge) keping
melafalkan alfabet dengan huruf, gambar, kata, CD/Buku
ucapan yang tepat Pengayaan serta CD/Buku Petunjuk
Mendorong aktifitas siswa Guru.
Bahan : minimal plastik
untuk mengenal huruf dan
Ukuran : minimal 35 x 22 x 15 cm 2
bentuk kata secara
interaktif. Lembar Peraga Ukuran : minimal 45 x 60 cm 1 Buah
Mendukung kemampuan Mengenal Abjad Bahan : minimal kain nylex
System : Bordir membaca dengan ucapan
Abjad dibordir dengan system kata yang benar
tatami Mendukung kemampuan
Warna : Berwarna dan menarik 3
membaca dengan frasa
dan ucapan kata yang Lembar Peraga Ukuran : minimal 35 x 75 cm 1 Buah
Mengenal Kata Bahan : minimal kain nylex
benar
System : Bordir Mendukung kemampuan
Warna : Berwarna dan menarik 4
menyusun kalimat
sederhana dengan Lembar Keping (Badge) Ukuran : minimal 7 x 8 cm 48
Huruf Kecil Bahan : minimal kain flanel Buah
ucapan yang tepat
System : Bordir Mendukung kemampuan
Warna : Berwarna dan menarik membaca kalimat
Bisa ditempel ke lembar peraga sederhana
dengan system lekat Mendukung kemampuan
5 memahami kalimat, pesan Lembar Keping (Badge) Ukuran : minimal 7,5 x 8,5 cm 26
Gambar Bahan : minimal kain flanel Buah
tertulis, dan teks deskriptif
System : Bordir bergambar sederhana
Warna : Berwarna dan menarik secara tepat
Bisa ditempel ke lembar peraga 6
dengan sistem lekat
Lembar Keping (Badge) Ukuran : minimal 4,5 x 19,5 cm 26
Kosakata Bahan : minimal kain flanel Buah
System : Bordir
Warna : Berwarna dan menarik Jumlah minimal : 26 pcs Bisa ditempel ke lembar peraga 7
dengan sistem lekat
Lembar Keping (Badge) Ukuran : minimal 4,5 x 9 cm 190
Suku Kata Bahan : minimal kain flanel Buah
System : Bordir
Warna : Berwarna dan menarik Bisa ditempel ke lembar peraga 8
dengan sistem lekat
Papan Klasikal Ukuran : minimal 75 x 80 cm 1 Buah
Bahan : minimal dari impraboard
dilapisi kain perekat dengan bingkai 9
bahan dari plastik.
Tiang Penyangga Papan Ukuran : minimal 50 x 100 cm 1 Buah
Klasikal dengan ketinggian bisa disesuaikan.
Bahan : minimal alumunium
10 Panduan bagi guru dalam Buku Petunjuk Guru Ukuran : A4/A5/B5 1 Eksp
memanfaatkan alat. Bahan Isi : minimal HVS 70 gr
Bahan Cover : minimal Ivory/AC 210 gr
Jilid : Jahit Kawat, Perfect
Binding
Cetak Isi : minimal 1 (satu) warna Cetak Cover : full color
