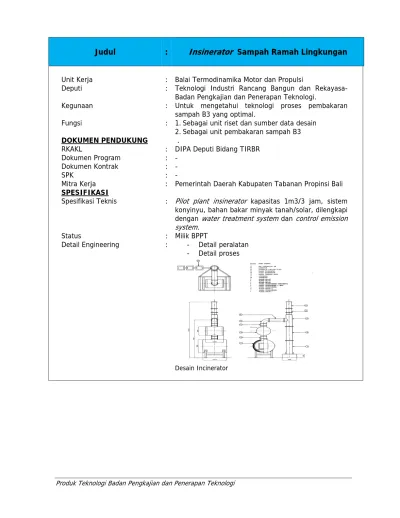

Judul : Insinerator Sampah Ramah Lingkungan

(1)

Judul

:

Insinerator

Sampah Ramah Lingkungan

Unit Kerja : Balai Termodinamika Motor dan Propulsi

Deputi : Teknologi Industri Rancang Bangun dan Rekayasa-Badan Pengkajian dan Penerapan Teknologi.

Kegunaan : Untuk mengetahui teknologi proses pembakaran sampah B3 yang optimal.

Fungsi : 1. Sebagai unit riset dan sumber data desain 2. Sebagai unit pembakaran sampah B3

DOKUMEN PENDUKUNG .

RKAKL : DIPA Deputi Bidang TIRBR Dokumen Program : -

Dokumen Kontrak : -

SPK : -

Mitra Kerja : Pemerintah Daerah Kabupaten Tabanan Propinsi Bali

SPESIFIKASI

Spesifikasi Teknis : Pilot plant insinerator kapasitas 1m3/3 jam, sistem konyinyu, bahan bakar minyak tanah/solar, dilengkapi dengan water treatment system dan control emission system.

Status : Milik BPPT

Detail Engineering : - Detail peralatan - Detail proses

(2)

Keterangan :

01 Tangki BB Sementara 02 Tangki water treatment 03 Blower 04 Chamber I 05 Chamber II 06 Burner 07 Tangki BB berskala 08 Scrubber 09 Pompa air 10 Pompa BB 11 Cerobong 04 05 11 02 03 08 01 V-1 06 06 07 09 10

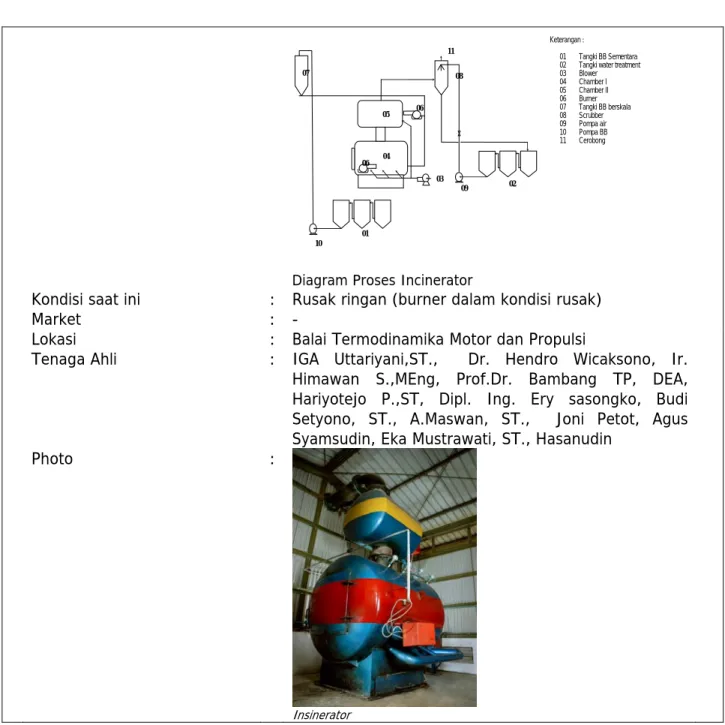

Diagram Proses Incinerator

Kondisi saat ini : Rusak ringan (burner dalam kondisi rusak)

Market : -

Lokasi : Balai Termodinamika Motor dan Propulsi

Tenaga Ahli : IGA Uttariyani,ST., Dr. Hendro Wicaksono, Ir. Himawan S.,MEng, Prof.Dr. Bambang TP, DEA, Hariyotejo P.,ST, Dipl. Ing. Ery sasongko, Budi Setyono, ST., A.Maswan, ST., Joni Petot, Agus Syamsudin, Eka Mustrawati, ST., Hasanudin

Photo :

(3)

Judul

:

Sistem

Refrigerasi Absorpsi

Kegunaan : 1. Sebagai Unit/model untuk penelitian dan pengembangan sistem Refrigerasi Absorpsi, sumber data untuk pengembangan desain

2. Untuk mengetahui dan mendapatkan Teknologi Proses Refrigerasi Absorpsi yang optimal

3. Menghemat Energi Listrik, beroperasi dengan menggunakan panas buang ( Waste Heat ).

Fungsi : Mesin yang menghasilkan Chilled Water (air dingin) untuk Air Conditioning (AC sentral).

RKAKL : DIPA Deputi Bidang TIRBR Dokumen Program : -

Dokumen Kontrak : -

SPK : -

Mitra Kerja : -

SPESIFIKASI PT. Intan Orima Kalorindo

Spesifikasi Teknis : Model refrigerasi absorpsi single stage kapasitas 10 kW

Sumber panas minimal : air panas dengan temperatur min 85oC, Te,peratur chilled water : masuk 12oC, keluar 8oC, refrigeran : air, absorben, larutan LiBr

Status : Milik BPPT

Detail Engineering : Drawing Instalasi Refrigerasi Sistim Absorpsi

Absorver

(4)

Evarator

Heat Exchange

Kondisi saat ini : Sedang dalam proses Instalasi persiapan untuk testing Market : Industri, Gedung Perkantoran, Hotel, Mall ( yang

memiliki panas buang )

Tenaga Ahli : Ir. Sarwono Ms Ae, Ir. Himawan S M.Eng.Sc, Ahmad Maswan ST, Budi Setiyono ST, Dipl. Ing Ery Sangko, Prof. Dr. Bambang TP. DEA, Iyan Turyana MT, Misbah Khudin ST, Agus Wahidin ST, Eka Mustrawati ST, Agus Syamsudin, Joni Petot, Bhakti N

(5)

(6)

Judul

:

LTTC (Low Tempearture Test Chamber)

Kegunaan : Untuk pengujian performansi rangkaian elektronik pada suhu rendah.

Fungsi : Mengkondisikan temperatur rendah dan konstan pada ruangan uji

RKAKL : DIPA TEWS (Tsunami Early Warning System) Dokumen Program : -

Dokumen Kontrak : -

SPK : -

Mitra Kerja : -

SPESIFIKASI

Spesifikasi Teknis : Dimensi ruang : 750x1650x900 mm, Temperatur yang dapat dicapai 0°C

Status : Milik BPPT

Detail Engineering : - Detail gambar

- Detail peralatan

- Ruang uji Æ Ukuran : 750x1650x900 mm, Tempratur saat pengujian 0°C, Pintu berbentuk laci, terdapat jendela pengamatan dan lubang untuk kabel

- Condensing unit Æ Untuk mendinginkan air hingga -12°C, Daya: 2 KW, Refrigeran R22

- Heat exchanger Æ Untuk penukar kalor air dengan larutan glycol 50%

- Tanki Æ Untuk menyimpan larutan glycol 50%, Kapasitas 60 liter

- PompaÆ Mengalirkan larutan glycol 50% ke HE dan ruang uji

- Three-way valve Æ Pengontrol aliran agar temperatur di ruang uji konstan

Kondisi saat ini : Baik

Market : Industri yang memerlukan pengujian peralatan kecil (sesuai dimensi di atas) pada temperatur rendah

(7)

Tenaga Ahli : Iyan Turyana, Himawan Sutrianto, Ahmad Maswan, Budi Setiono, Eka Mustrawati,

Photo :

(8)

Judul

:

Instalasi Kalibrasi Anemometer

Deputi : Teknologi Industri Rancang Bangun dan Rekayasa-Badan Pengkajian Penerapan Teknologi.

Kegunaan : Untuk instalasi kalibrasi alat ukur kecepatan udara Fungsi : 1. Mendukung kegiatan penelitian di BTMP

2. Mendukung kegiatan pelayanan jasa teknologi 3. Kalibrasi alat ukur kecepatan udara

DOKUMEN PENDUKUNG . RKAKL : DIPA BTMP Dokumen Program : - Dokumen Kontrak : - SPK : - Mitra Kerja : - SPESIFIKASI

Spesifikasi Teknis : Seksi uji 300 x 300 mm2, panjang 1500 mm Kecepatan aliran udara 0 – 30 m/s (target)

Status : Milik BPPT

Detail Engineering : - Saluran uadra siklus tertutup, panjang 8000 mm - Blower

- Perata aliran - Seksi uji

- Alat ukur : tekanan, suhu, kecepatan udara Kondisi saat ini : Dalam proses pembuatan 75% selesai

Market : Layanan jasa teknologi untuk kalibrasi anemometer

Lokasi : Balai Termodinamika Motor dan propulsi, Kawasan Puspiptek Serpong

Tenaga Ahli : Prof. Dr. Ir. Bambang Teguh P., DEA, Ir. A. Fcahrudin, Ir. Budiman, MSc., Ir. Himawan, MSc., Dipl.Ing. Ariyanto Ir. Toyib, MM., Dipl.Ing. Ery Sasongko, Ir. Harwiyadi, Dipl.Ing. Yaaro T., MT, Eka Mustarwati, ST., Budi Rochmanto, ST

Photo :

Sek

Blo Perat

(9)

Judul

:

Instalasi Uji Kinerja Pompa

Kegunaan : Instalasi uji kinerja pompa.

Fungsi : 1. Sebagai sarana penelitidan dan pengujian pompa. 2. Sebagai alat uji kinerja pompa

DOKUMEN PENDUKUNG . RKAKL : DIPA BTMP Dokumen Program : - Dokumen Kontrak : - SPK : - Mitra Kerja : - SPESIFIKASI

Spesifikasi Teknis : Debit sampai 50m3/jam, daya listrik 25 kW

Status : Milik BPPT

Detail Engineering : - Power suplay

- Alat perata air

- Alat ukur : flow, Tekanan, suhu Kondisi saat ini : Baik

Market : -

Tenaga Ahli : Ir. Sarwono, MSAe, Dr. Hendro Wicaksono, Dipl. Ing. Ery Sasongko, Ir. Himawan S, M. Eng, Prof. Dr. Bambang TP, DEA, Misbah Khudin, ST, Ir. Helson, Dipl. Ing. M. Mukhlas, Budi Setiyono, ST, Dedi Indriatmono, ST, Joni Petot, Agus Syamsudin, Heru Priyanto, ST, Hendri Nolandi, ST

(10)

Judul

:

Sistem Konverter Dual Fuel (Solar-Gas)

Kegunaan : 1. Sistem untuk melakukan diversifikasi bahan bakar pada mesin diesel

2. Mengurangi ketergantungan solar pada mesin diesel, khusunya untuk daerah terpencil

3. Untuk mengurangi kadar emisi gas buang, terutama partikulat

Fungsi : Sistem yang dapat memanfaatkan bahan bakar gas (CNG, LPG & Biogas) untuk aplikasi mesin diesel

RKAKL : DIPA Deputi TIRBR Dokumen Program : -

Dokumen Kontrak : -

SPK : -

Mitra Kerja : PT. Hemar

SPESIFIKASI

Spesifikasi Teknis : Sistem pencampur dual fuel (CNG-LPG & Solar)

Fraksi gas bervariasi dari 0 s/d 80% massa/massa Aplikasi untuk mesin diesel kapasitas 10 s/d 100 kW

Status : Milik BPPT

Detail Engineering : - Mixer

- Pengatur aliran - Seksi uji

- Alat ukur : tekanan, temperatur, timbangan Kondisi saat ini : Pengembangan sistem aliran gas dan kontrol

Market : Industri pembangkit tenaga, manufaktur menengah/kecil Lokasi : Balai Termodinamika Motor dan Propulsi, Kawasan Puspiptek

Serpong

Tenaga Ahli : Ir. Hari Sumartono MT, Dr. Lukman Shalahuddin

Ir. Sarwono Ms Ae, Ir. Himawan S M.Eng.Sc, Ir. Rudi Cahyo Nugroho MT, Ir. Nacep Suryana MSc

Photo : Sistem supply bahan bakar gas Mesin uji dual fuel (CNG/LPG & Solar)

(11)

Judul

:

Komponen Mesin Diesel Bahan Bakar Biofuel

Kegunaan : 1. Sebagai komponen mesin diesel (piston) yang khusus dirancang bahan bakar biofuel (biodiesel & bio-oil) 2. Untuk mengurangi kadar emisi gas buang, terutama

partikulat dan NOX

Fungsi : -

RKAKL : DIPA Deputi TIRBR

Dokumen Program : - Dokumen Kontrak : -

SPK : -

Mitra Kerja : PT. FIM

SPESIFIKASI

Spesifikasi Teknis : Piston untuk mesin berkapasitas 500 cc sisitem injeksi langsung (Direct Injection). Dengan dimensi

Bore x Stroke: 80.26 x 88.9 mm

Status : Milik BPPT

Detail Engineering : -

Kondisi saat ini : Proses manufakturing piston

Market : Industri pembangkit tenaga & manufaktur kecil

Tenaga Ahli : Ir. Hari Sumartono MT, Ir. Rudi Cahyo Nugroho MT, Ir. Himawan Sutrianto MSc
