Pembangkit Listrik Tenaga Panas Bumi Kamojang Garut
Oleh :
GREGORY RAMA DARANTIAH RUING
( 1204405021 )
UNIVERSITAS UDAYANA
FAKULTAS TEKNIK
1. PENDAHULUAN
Pembangkitan tenaga listrik dengan menggunakan energi panas yang terkandung dalam cairan yang beredar di dalam berbaring formasi di daerah panas bumi biasanya cukup layak dalam kisaran temperatur fluida dari 200 ° C sampai 320 ° C, yang mencirikan disebut-suhu tinggi (enthalpy tinggi) daerah panas bumi. fluida panas bumi dari suhu ini umumnya ditambang dengan menggunakan teknologi saat ini pada kedalaman sumber daya antara sekitar 1200 m untuk 2500-3000 m di Islandia dan daerah panas bumi yang paling lain di dunia, misalnya Amerika Serikat, Filipina, Indonesia, Jepang, Selandia Baru, Mexico , Kenya dan El Salvador untuk beberapa nama.
energi panas bumi adalah terbarukan, bila diukur relatif terhadap usia manusia dikategorikan seperti itu. Hal ini ramah lingkungan ( "green") dan memiliki banyak sumber daya energi terbarukan, seperti tenaga air, angin, bioenergi dan energi gelombang. lebih penting dari keuntungan ini:
meliputi, dan umumnya keunggulan dibandingkan lainnya Berikut ini adalah
• Tinggi tingkat ketersediaan (> 98% dan 7500 operasi jam / tahun umum).
• penggunaan lahan rendah.
• polusi udara rendah dibandingkan dengan berbahan bakar fosil tanaman.
• Hampir nol polusi cair dengan re-injeksi cairan limbah.
• ketergantungan tidak signifikan pada kondisi cuaca.
• dampak visual Relatif rendah.
Sesuai dengan arus lingkungan, sumber daya dan prinsip-prinsip keberlanjutan ekonomi itu (Axelsson et al., 2001, 2003, dan 2005) adalah penting untuk memilih teknologi dan sistem operasional untuk tertinggi atas semua efisiensi termal untuk mengekstraksi energi panas yang berguna, yang terdapat di fluida, sebelum dikembalikan kembali ke reservoir. Keuntungan mengadopsi kebijakan tersebut adalah berkurangnya jumlah sumur produksi dan injeksi diperlukan, pengeboran pengganti kurang, tingkat yang lebih tinggi dari keberlanjutan, dan manfaat lingkungan yang lebih besar.
Keuntungan ini dapat dicapai dalam beberapa cara, optimal yang beberapa penggunaan (misalnya listrik simultan ditambah produksi air panas) sistem dan tenaga hibrida tanaman.
2. PENENTUAN KAPASITAS PEMBANGKIT PLTP (GEOTHERMAL POWER PLANT)
Pembangkit Listrik Tenaga Panasbumi (PLTP) pada prinsipnya sama seperti Pembangkit Listrik Tenaga Uap (PLTU), hanya pada PLTU uap dibuat di permukaan menggunakan boiler, sedangkan pada PLTP uap berasal dari reservoir panas bumi. Apabila fluida di kepala sumur berupa fasa uap, maka uap tersebut dapat dialirkan langsung ke turbin, dan kemudian turbin akan mengubah energi panas bumi menjadi energi gerak yang akan memutar generator sehingga dihasilkan energi listrik. Apabila fluida panas-bumi keluar dari kepala sumur sebagai campuran fluida dua fasa (fasa uap dan fasa cair) maka terlebih dahulu dilakukan proses pemisahan pada fluida. Hal ini dimungkinkan dengan melewatkan fluida ke dalam separator, sehingga fasa uap akan terpisahkan dari fasa cairnya. Fraksi uap yang dihasilkan dari separator inilah yang kemudian dialirkan ke turbin.
Artikel ini membahas beberapa metoda yang digunakan untuk menentukan besarnya daya listrik yang dapat dibangkitkan oleh turbin uap. Metoda yang sama digunakan untuk menentukan konsumsi uap apabila kapasitas PLTP-nya telah diketahui/ ditentukan.
2.1 Siklus Uap Kering (Direct Dry Steam Cycle)
untuk memberikan rendah uap tekanan ke sisi district heating. Keunggulan dari sistem kondensasi layanan panjang dan dapat diandalkan di wajar atas semua efisiensi termal, dan beban yang baik berikut kemampuan. lingkup berdiri sendiri mereka aplikasi meliputi tinggi dan menengah (200-320 ° C) sumber daya panas bumi rentang suhu.
2.2 Siklus Uap Hasil Pemisah
Apabila fluida panas bumi keluar dari kepala sumur sebagai campuran fluida dua fasa (fasa uap dan fasa cair) maka terlebih dahulu dilakukan proses pemisahan pada fluida. Hal ini dimungkinkan dengan melewatkan fluida ke dalam separator, sehingga fasa uap akan terpisahkan dari fasa cairnya. Fraksi uap yang dihasilkan dari separator inilah yang kemudian dipakai pada perhitungan daya turbin. Oleh karena itu, sistem konversi energi ini dinamakan Siklus Uap Hasil Pemisahan (Gambar 1 dan Gambar 2). Siklus ini banyak digunakan pada reservoir panas bumi dominasi air.
Gambar 1. Skema Diagram Siklus Uap Hasil Pemisah
2.3 Siklus Penguapan Tunggal (Single Flash Cycle)
Fluida reservoir dalam perjalanannya menuju ke permukaan mengalami penurunan temperatur sejalan dengan terbentuknya uap dari fasa liquid yang ada. Asumsi yang dipakai pada kondisi tersebut ialah bahwa proses yang dialami fluida saat mengalir ke permukaan adalah isenthalpik dengan kesetimbangan termodinamika yang tetap terjaga. Hal ini berarti bahwa tidak terjadi kehilangan panas dari sistem ke lingkungan dan penurunan temperatur yang terjadi adalah akibat dipakainya sebagian panas laten yang ada untuk mengubah fasa air menjadi fasa uap.
Salah satu hal yang memungkinkan terjadinya proses penguapan tersebut adalah dengan dipasangnya slotted liner pada zona produksi reservoir tersebut. Slotted liner mempunyai lubang-lubang yang memungkinkan throttling process, dimana selama proses tersebut terjadi enthalpy dari sistem dianggap konstan.
Energi yang terkandung dalam fluida tersebut dimanfaatkan dengan mengalirkannya ke dalam suatu alat penguap (flasher) yang beroperasi pada tekanan yang lebih rendah daripada tekanan uap kering yang masuk ke turbin. Secara ideal, energi yang maksimum dapat dihasilkan dari air panas tersebut bila temperatur alat penguap berada di antara temperatur air panas dan temperatur kondenser yang dipakai. Temperatur optimum didapat dari temperatur rata-rata antara temperatur saturasi pada kondisi kepala sumur dan temperatur saturasi pada kondisi outlet turbin (kondensor).
Gambar 2. Condensing Type Turbin

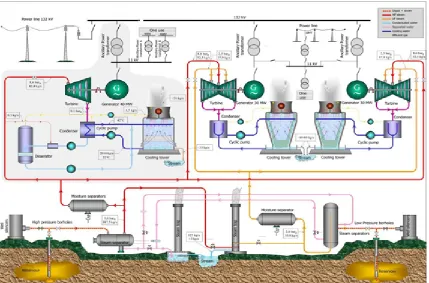

Gambar 4. Ormat Type Organic Rankin Cycle
Gambar 6: Hybrid Conversion System
3. Laporan Biaya Pembangkit Listrik Tenaga Panas Bumi (Geothermal)
Teknologi hidrotermal adalah teknologi komersial yang relatif matang untuk yang biaya perbaikan tidak diasumsikan . Untuk sistem panas bumi ditingkatkan teknologi ( EGS ) , Black & Veatch diperkirakan biaya perbaikan masa depan berdasarkan perbaikan dari fluida panas bumi pompa dan pengembangan beberapa, unit EGS berdekatan dengan manfaat dari skala ekonomi untuk pengembangan lapangan EGS. Kualitas sumber daya panas bumi yang situs- dan resourcespecific. Oleh karena itu biaya sumber daya panas bumi dapat bervariasi secara signifikan dari satu wilayah ke wilayah. Perkiraan biaya yang ditunjukkan dalam laporan ini adalah satu - nilai generik perkiraan dan mungkin tidak mewakili situs individu . Tabel 20 dan Tabel 21 biaya hadir dan data kinerja untuk sistem panas bumi hidrotermal dan ditingkatkan , masing-masing, berdasarkan estimasi tunggal nilai tersebut.
Tabel 21. Biaya dan Proyeksi Kinerja untuk Geothermal Power Systems
Construction Capital
Cost VariableO&M FixedO&M Schedule POR FOR
Year ($/kW) ($/MWh) ($/kW‐Yr) (Months) (%) (%)
2008 10,400 31 0 36 2.41 0.75
2010 9,900 31 0 36 2.41 0.75
2015 9,720 31 0 36 2.41 0.75
2020 9,625 31 0 36 2.41 0.75
2025 9,438 31 0 36 2.41 0.75
2030 9,250 31 0 36 2.41 0.75
2035 8,970 31 0 36 2.41 0.75
2040 8,786 31 0 36 2.41 0.75
2045 8,600 31 0 36 2.41 0.75
