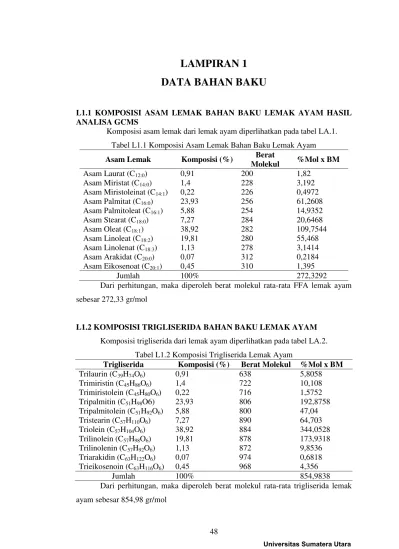

LAMPIRAN 1
DATA BAHAN BAKU
L1.1 KOMPOSISI ASAM LEMAK BAHAN BAKU LEMAK AYAM HASIL ANALISA GCMS
Komposisi asam lemak dari lemak ayam diperlihatkan pada tabel LA.1. Tabel L1.1 Komposisi Asam Lemak Bahan Baku Lemak Ayam
Asam Lemak Komposisi (%) Berat
Molekul %Mol x BM
Asam Laurat (C12:0) 0,91 200 1,82
Asam Miristat (C14:0) 1,4 228 3,192
Asam Miristoleinat (C14:1) 0,22 226 0,4972
Asam Palmitat (C16:0) 23,93 256 61,2608
Dari perhitungan, maka diperoleh berat molekul rata-rata FFA lemak ayam sebesar 272,33 gr/mol
L1.2 KOMPOSISI TRIGLISERIDA BAHAN BAKU LEMAK AYAM
Komposisi trigliserida dari lemak ayam diperlihatkan pada tabel LA.2. Tabel L1.2 Komposisi Trigliserida Lemak Ayam
Trigliserida Komposisi (%) Berat Molekul %Mol x BM
Trilaurin (C39H74O6) 0,91 638 5,8058
Trimiristin (C45H86O6) 1,4 722 10,108
Trimiristolein (C45H80O6) 0,22 716 1,5752
Tripalmitin (C51H98O6) 23,93 806 192,8758
Tripalmitolein (C51H92O6) 5,88 800 47,04
Tristearin (C57H110O6) 7,27 890 64,703
Triolein (C57H104O6) 38,92 884 344,0528
Trilinolein (C57H98O6) 19,81 878 173,9318
Trilinolenin (C57H92O6) 1,13 872 9,8536
Triarakidin (C63H122O6) 0,07 974 0,6818
Trieikosenoin (C63H116O6) 0,45 968 4,356
Jumlah 100% 854,9838
LAMPIRAN 2
DATA PENELITIAN
L2.1 DATA DENSITAS BIODIESEL
Hasil analisis nilai densitas dari biodiesel yang diperoleh dalam penelitian ini dapat dilihat pada tabel L2.1.
Tabel L2.1 Hasil Analisis Densitas Biodiesel
Perbandingan
Co-Solvent/ Metanol
Jumlah
L2.2 DATA VISKOSITAS KINEMATIS BIODIESEL
Hasil analisis nilai viskositas dari biodiesel yang diperoleh dalam penelitian ini dapat dilihat pada tabel L2.2.

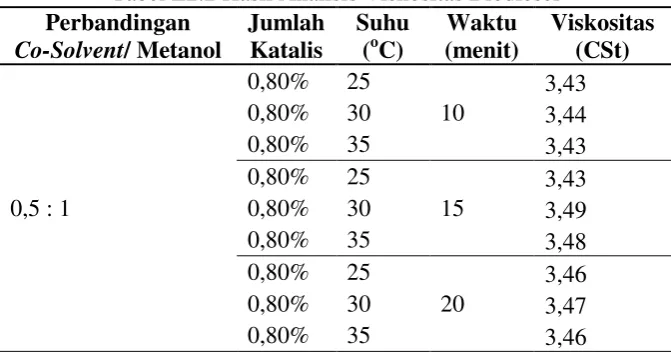

Tabel L2.2 Hasil Analisis Viskositas Biodiesel
Perbandingan
Co-Solvent/ Metanol
1,0 : 1 0,80% 30 20 3,49
2,0 : 1 0,80% 30 20 3,46
2,5 : 1 0,80% 30 20 3,46
3,0 : 1 0,80% 30 20 3,47
L2.3 DATA YIELD BIODIESEL
Hasil analisis yield dari biodiesel yang diperoleh dalam penelitian ini dapat dilihat pada tabel L2.3, L2.4, dan L2.5.
Tabel L2.3 Hasil Yield Biodiesel dengan Variasi Jumlah Katalis
Perbandingan
Co-Solvent/ Metanol
Jumlah
Tabel L2.4 Hasil Yield Biodiesel dengan Variasi Perbandingan Co-Solvent terhadap Metanol
Perbandingan
Co-Solvent/ Metanol
Jumlah
Tabel L2.5 Hasil Yield Biodiesel dengan Variasi Temperatur dan Waktu Reaksi
Perbandingan
Co-Solvent/ Metanol
LAMPIRAN 3
CONTOH PERHITUNGAN
L3.1 PERHITUNGAN KADAR FFA LEMAK AYAM
Kadar FFA = N x V x M x Ber t s mpel %
Keterangan: N = Normalitas larutan NaOH = 0,1 N V = Volume larutan NaOH terpakai = 3 ml
L3.2 PERHITUNGAN KEBUTUHAN METANOL
= 0,117 mol
Mol CPO = 6 x 0,117 = 0,702 mol
Maka, massa metanol = mol metanol x BM metanol = 0,702 mol x 32 gr/mol
L3.3 PERHITUNGAN KEBUTUHAN CO-SOLVENT DIETIL ETER
Co-solvent : Metanol = 0,5 : 1 (v/v) Volume Metanol = 28,36 ml
Maka, volume co-solvent = 0,5 x volume metanol = 0,5 x 28,36 ml
= 14,18 ml
L3.4 PERHITUNGAN DENSITAS BIODIESEL
Volume piknometer = er t ir
densit s ir = 5,704 ml
Densitas sampel = er t s mpel volume piknometer
Berat piknometer kosong = 15,3 gr = 0,0153 kg Berat piknometer + biodiesel = 20,3 gr = 0,023 kg Berat biodiesel = 5 gr = 0,005 kg
Densitas minyak biodiesel = , 5 kg
L3.5 PERHITUNGAN VISKOSITAS BIODIESEL
Untuk data yang lainnya sama dengan perhitungan di atas.
L3.6 PERHITUNGAN YIELD BIODIESEL
%
LAMPIRAN 4
DOKUMENTASI PENELITIAN
L4.1 GAMBAR BAHAN BAKU LEMAK AYAM
Gambar L4.1 Bahan Baku Lemak Ayam
L4.2 GAMBAR PROSES ANALISIS KADAR FFA
L4.3 GAMBAR PROSES TRANSESTERIFIKASI
Gambar L4.3 Proses Tranesterifikasi
L4.4 GAMBAR HASIL TRANSESTERIFIKASI
L4.5 GAMBAR PROSES DISTILASI

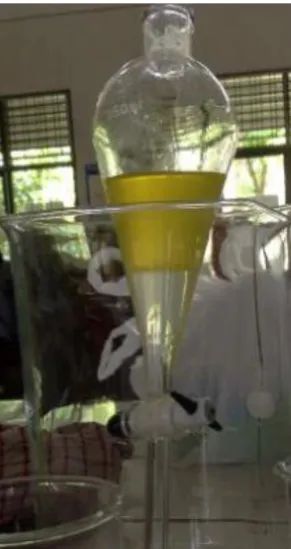

Gambar L4.5 Proses Distilasi
L4.6 GAMBAR PROSES PENCUCIAN BIODIESEL
L4.7 GAMBAR PROSES PENGERINGAN BIODIESEL
Gambar L4.7 Proses Pengeringan Biodiesel
L4.8 GAMBAR PRODUK AKHIR BIODIESEL
L4.9 GAMBAR ANALISIS DENSITAS
Gambar L4.9 Analisis Densitas
L4.10 GAMBAR ANALISIS VISKOSITAS
L4.11 GAMBAR PEMBENTUKAN GEL
LAMPIRAN 5
HASIL ANALISIS BAHAN BAKU LEMAK AYAM DAN
BIODIESEL
L5.1 HASIL ANALISIS KOMPOSISI ASAM LEMAK LEMAK AYAM
L5.2 HASIL ANALISIS BIODIESEL
Gambar L5.2 Hasil Analisis GC Biodiesel (Jumlah Katalis 0,5 %, Temperatur 30 oC, Waktu Reaksi 20 Menit, dan Perbandingan Co-Solvent/Metanol 0,5 : 1) dengan
Gambar L5.3 Hasil Analisis GC Biodiesel (Jumlah Katalis 0,8 %, Temperatur 30 oC, Waktu Reaksi 20 Menit, dan Perbandingan Co-Solvent/Metanol 0,5 : 1) dengan
Kemurnian 96,53 %
Gambar L5.4 Hasil Analisis GC Biodiesel (Jumlah Katalis 1,0 %, Temperatur 30 oC, Waktu Reaksi 20 Menit, dan Perbandingan Co-Solvent/Metanol 0,5 : 1) dengan
Gambar L5.5 Hasil Analisis GC Biodiesel (Jumlah Katalis 1,2 %, Temperatur 30 oC, Waktu Reaksi 20 Menit, dan Perbandingan Co-Solvent/Metanol 0,5 : 1) dengan
Kemurnian 95,80 %
Gambar L5.6 Hasil Analisis GC Biodiesel (Jumlah Katalis 0,8 %, Temperatur 30 oC, Waktu Reaksi 20 Menit, dan Perbandingan Co-Solvent/Metanol 1,0 : 1) dengan
Gambar L5.7 Hasil Analisis GC Biodiesel (Jumlah Katalis 0,8 %, Temperatur 30 oC, Waktu Reaksi 20 Menit, dan Perbandingan Co-Solvent/Metanol 2,0 : 1) dengan
Kemurnian 89,20 %
Gambar L5.8 Hasil Analisis GC Biodiesel (Jumlah Katalis 0,8 %, Temperatur 30 oC, Waktu Reaksi 20 Menit, dan Perbandingan Co-Solvent/Metanol 2,5 : 1) dengan
Gambar L5.9 Hasil Analisis GC Biodiesel (Jumlah Katalis 0,8 %, Temperatur 30 oC, Waktu Reaksi 20 Menit, dan Perbandingan Co-Solvent/Metanol 3,0 : 1) dengan
Kemurnian 87,72 %
Gambar L5.10 Hasil Analisis GC Biodiesel (Jumlah Katalis 0,8 %, Temperatur 25oC, Waktu Reaksi 10 Menit, dan Perbandingan Co-Solvent/Metanol 0,5 : 1)
Gambar L5.11 Hasil Analisis GC Biodiesel (Jumlah Katalis 0,8 %, Temperatur 25oC, Waktu Reaksi 15 Menit, dan Perbandingan Co-Solvent/Metanol 0,5 : 1)
dengan Kemurnian 94,46 %
Gambar L5.12 Hasil Analisis GC Biodiesel (Jumlah Katalis 0,8 %, Temperatur 25oC, Waktu Reaksi 20 Menit, dan Perbandingan Co-Solvent/Metanol 0,5 : 1)
Gambar L5.13 Hasil Analisis GC Biodiesel (Jumlah Katalis 0,8 %, Temperatur 30oC, Waktu Reaksi 10 Menit, dan Perbandingan Co-Solvent/Metanol 0,5 : 1)
dengan Kemurnian 95,48 %
Gambar L5.14 Hasil Analisis GC Biodiesel (Jumlah Katalis 0,8 %, Temperatur 30oC, Waktu Reaksi 15 Menit, dan Perbandingan Co-Solvent/Metanol 0,5 : 1)
Gambar L5.15 Hasil Analisis GC Biodiesel (Jumlah Katalis 0,8 %, Temperatur 35oC, Waktu Reaksi 10 Menit, dan Perbandingan Co-Solvent/Metanol 0,5 : 1)
dengan Kemurnian 94,43 %
Gambar L5.16 Hasil Analisis GC Biodiesel (Jumlah Katalis 0,8 %, Temperatur 35oC, Waktu Reaksi 15 Menit, dan Perbandingan Co-Solvent/Metanol 0,5 : 1)
Gambar L5.17 Hasil Analisis GC Biodiesel (Jumlah Katalis 0,8 %, Temperatur 35oC, Waktu Reaksi 20 Menit, dan Perbandingan Co-Solvent/Metanol 0,5 : 1)
