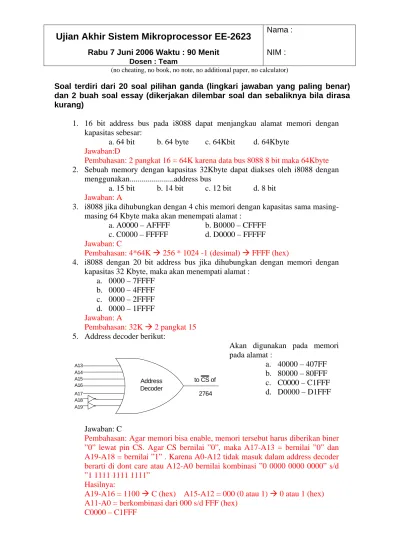

Ujian Akhir Sistem Mikroprocessor EE-2623

(1)

(no cheating, no book, no note, no additional paper, no calculator)

Ujian Akhir Sistem Mikroprocessor EE-2623

Nama :

Rabu 7 Juni 2006 Waktu : 90 Menit NIM :

Dosen : Team

Soal terdiri dari 20 soal pilihan ganda (lingkari jawaban yang paling benar) dan 2 buah soal essay (dikerjakan dilembar soal dan sebaliknya bila dirasa kurang)

1. 16 bit address bus pada i8088 dapat menjangkau alamat memori dengan kapasitas sebesar:

a. 64 bit b. 64 byte c. 64Kbit d. 64Kbyte

Jawaban:D

Pembahasan: 2 pangkat 16 = 64K karena data bus 8088 8 bit maka 64Kbyte

2. Sebuah memory dengan kapasitas 32Kbyte dapat diakses oleh i8088 dengan menggunakan...address bus

a. 15 bit b. 14 bit c. 12 bit d. 8 bit

Jawaban: A

3. i8088 jika dihubungkan dengan 4 chis memori dengan kapasitas sama masing-masing 64 Kbyte maka akan menempati alamat :

a. A0000 – AFFFF b. B0000 – CFFFF

c. C0000 – FFFFF d. D0000 – FFFFF

Jawaban: C

Pembahasan: 4*64K Æ 256 * 1024 -1 (desimal) Æ FFFF (hex)

4. i8088 dengan 20 bit address bus jika dihubungkan dengan memori dengan kapasitas 32 Kbyte, maka akan menempati alamat :

a. 0000 – 7FFFF b. 0000 – 4FFFF c. 0000 – 2FFFF d. 0000 – 1FFFF Jawaban: A Pembahasan: 32K Æ 2 pangkat 15

5. Address decoder berikut:

Akan digunakan pada memori pada alamat : a. 40000 – 407FF b. 80000 – 80FFF c. C0000 – C1FFF d. D0000 – D1FFF Jawaban: C

Pembahasan: Agar memori bisa enable, memori tersebut harus diberikan biner ”0” lewat pin CS. Agar CS bernilai ”0”, maka A17-A13 = bernilai ”0” dan A19-A18 = bernilai ”1” . Karena A0-A12 tidak masuk dalam address decoder berarti di dont care atau A12-A0 bernilai kombinasi ”0 0000 0000 0000” s/d ”1 1111 1111 1111”

Hasilnya:

A19-A16 = 1100 Æ C (hex) A15-A12 = 000 (0 atau 1) Æ 0 atau 1 (hex) A11-A0 = berkombinasi dari 000 s/d FFF (hex)

C0000 – C1FFF A13 A14 A15 A16 A17 A18 A19 Address Decoder to CS of 2764

(2)

6. Address bus A7...A0 pada i8088 menempati pin data bus D7...D0 untuk memisahkan bit-bit data/informasi dengan bit-bit alamat dibutuhkan sebuah chip (demultiplex) yang dapat diaktifkan dengan sinyal kendali pada processor:

a. HOLD b. HLDA c. INTA d. ALE

Jawaban: D

Pembahasan: Address Latch Enable

7. IN AL, 01 : adalah perintah untuk mengakses I/O dengan pengalamatan: a. Fix address + memori mapping I/O

b. Fix address + isolated I/O

c. Variabel address + memori mapping I/O d. Variabel address + isolated I/O

Jawaban: B

Pembahasan: memory mapping I/O merupakan I/O dimana data terletak di chip memory utama – instruksi yg digunakan “mov” sedangkan isolated I/O merupakan I/O terisolasi dimana data terletak memori I/O tidak terletak di memori utama – instruksi yang digunakan “in” atau “out”

Fix address merupakan mode pengalamatan dimana pengalamatan menggunakan operand berupa data immediate sedangkan variabel address merupakan mode pengalamatan dimana pengalamatan menggunakan operand berupa register

(3)

8. Akhir dari instruksi : MOV DX, 00F OUT DX, AL

Maka pernyataan yang paling benar adalah :

a. Pada register DX di isi dengan isi register AL b. Pada register DX berisi alamat I/O

c. Pada register AL berisi alamat I/O d. Pada register AL di isi alamat 00F

Jawaban: B

Pembahasan: lihat slide 9

9. Instruksi untuk input data dari I/O berikut : MOV DX, 00FF

IN AL, DX

Setelah dijalankan instruksi tersebut maka : a. isi register AL = 00FF

b. isi register AL = isi register DX

c. isi register AL = data dari I/O pada alamat 00FF d. isi register AL selalu sama dengan isi register DX

Jawaban: C

10. Jika suatu I/O menggunakan 1 alamat, maka jumlah pin alamat yang dihubungkan langsung mikroprosesor adalah:

a. 1 pin (A0) b. 1 pin (A15) c. 2 pin (A0 dan A1)

d. Tidak ada (hanya ada CS) Jawaban:

11. Interrupt Hardware pada pin NMI i8088 maka processor: a. Processor wajib melayani

b. Processor menolak interrupt c. Processor menunggu

d. Processor berhenti

Jawaban: A

Pembahasan: NMI Æ non maskable interrupt

12. Akhir dari rutin interupt untuk kembali ke program utama diperlukan perintah:

a. JMP b. POP c. PUSH d. IRET

Jawaban: D

13. 0000:0100 EB F0, adalah perintah JMP ke a. 0000:00F0 b. 0000:01F0 c. 0000:00F2 d. 0000:00F3 Jawaban: B

Pembahsan: Karena merupakan JMP short maka 0100 + F0 = 01F0 (lihat ebook barry brey hal 831 dan file bab IX hal 3)

(4)

Ujian Akhir Sistem Mikroprocessor EE-2623

Nama : Rabu 7 Juni 2006 Waktu : 90 Menit NIM :

Dosen : Team

14. Sebuah ADC digunakan untuk mengukur berat dengan jangkauan 0 kg s.d. 50 kg, jka diinginkan ketelitian sampai 1 gram, maka kuantisasi ADC yang digunakan minimum

a. 8 bit b. 10 bit c. 12 bit d. 16 bit

Jawaban: D

Pembahasan: ADC digunakan untuk mengukur berat dari 0 s/d 50 Kg Æ dikonversikan menjadi tegangan analog Æ 0 s/d 5 Volt

Maka jikalau ingin mengukur ketelitian sampai 1 gram Æ jangkauan berat dibagi nilai ketelitian Æ (50 x 103 – 0) / 1 = 50 x 103

Disimupulkan terdapat 50 x 103 step yang dinginkan maka kuantisasi minimum yang digunakan nilai bit yang yang dapat melampaui jumlah step yg diinginkan. Dan yang memenuhi kuantisasi minimum adalah 16 bit Æ karena 216 adalah 64 x 1024 step

15. Jika berat pada soal diatas dinyatakan dengan tegangan 0 s.d. 10 volt, maka bit 1000 0000 menyatakan berat kira – kira

a. 1000g b. 12800g c. 25000g d. 50000g

Jawaban: Tidak ada jawabannya

Pembahasan: jika range tegangan 0-10 Volt untuk Æ range berat 0 s/d 50 Kg Æ yang berarti jikalau berat 50 kg maka tegangan maksimum 10 Volt

Pada saat berat “X” biner bernilai “1000 0000” Æ bernilai 27 = 128 (desimal) dan tegangan analog Æ 19 mV yang didapatkan dari 128

Maka bisa disimpulkan Æ pada saat tegangan bernilai 10 Volt maka berat terukur 50 Kg dan pada saat tegangan bernilai 19 mV,berat yang terukur? Æ 95 gram

16. Keuntungan penggunaan isolated I/O (I/O map) a. Hardware address decoder sederhana b. Pemrograma sederhana

c. Alamat I/O berada di ruang memori d. Semua benar

Jawaban: A

17. Keuntungan penggunaan memori mapped I/O a. Hardware address decoder sederhana b. Pengalamatan sederhana

c. Alamat I/O berada di ruang memori d. Semua benar

Jawaban: B

18. Keuntungan address decoder pertially decoded

a. Address decoder menggunakan semua kanal bus alamat b. Satu lokasi bisa diakses dengan beberapa alamat

c. Rangkaian address decoder lebih sederhana d. Semua benar

(5)

Pembahasan: address decoder pertially decoded artinya address decoder yang digunakan untuk I/O dan memori menggunakan IC address decoder secara terpisah. Contoh: 1 buah IC 74138 untuk I/O dan 1 buah IC 74138 untuk memori. Sehingga memudahkan perancangan address decoder

19. Keuntungan address decoder fully decoded

a. Address decoder menggunakan semua kanal bus alamat b. Satu lokasi bisa diakses dengan beberapa alamat

c. Ruang memori atau ruang I/O bisa digunakan secara maksimal d. Semua benar

Jawaban: C

20. Metoda akses I/O mana yang membuat prosesor bekerja lebih optimum a. Polling

b. Interrupt c. Isolated I/O

d. Memori mapped I/O

(6)

Ujian Akhir Sistem Mikroprocessor EE-2623

Nama : Rabu 7 Juni 2006 Waktu : 90 Menit NIM :

Dosen : Team

1. Sebuah PIC I8259 diinisialisasi dengan tipe interrupt 40 D (28H)

• Bila terjadi interrupt yang berasal dari IRQ 3, maka tipe interupt yang dikirim PIC i8259 ke microprocessor adalah tipe……….

Karena IRQ 0 Æ tipe interrupt 40 (28H) maka IRQ 3 Æ tipe interrupt 43 (2BH)

• Alamat vector interrupt yang berisi alamat interrupt service routine untuk IRQ 3 adalah :………….

Lihat slide 10 hal 8

Alamat vector = tipe interuupt (dalam desimal) x 4 = 43 x 4 = 172 (decimal) Æ 00ACH

Maka range alamat vector interrupt Æ 00ACH s/d 00AFH

0000:0090 0 12 56 23 DE 7A 0 0 10 E1 30 0 1A FF EF A1

0000:00A0 90 32 FA 56 91 30 37 B1 CA 52 87 A0 10 0 0 E1

0000:00B0 87 F2 45 1 50 45 A0 E1 DE 30 41 72 0 0 B0 0

0000:00C0 0 0 0 E1 DA 32 0 70 1A 0 0 E1 0 30 0 E1

• Berdasarkan isi memori diatas, maka alamat awal dari ISR IRQ 3 adalah :

CS = ………. IP = ………

Lihat slide 10 hal 6

Isi alamat 00AFH – 00ACH Æ E1 0 0 10 Nilai “E1 0” Æ segment address Æ CS =E100H Nilai “0 10” Æ Offset address Æ IP = 0010H

E100:0000 0 24 C5 1B 45 82 E8 F2 CF 4B 73 90 0 10 39 CF

E100:0010 50 BA 0 0 EC A0 0 0 58 CF 73 53 A7 9 B5 D1

E100:0020 57 2B 9A 49 20 D3 AF 34 E8 1 62 50 CF 38 41 A5

E100:0030 67 2D 11 0 0 44 F7 3B 9A 82 50 47 19 CF D0 BE

• Dari isi memori diatas, maka program untuk melayani IRQ 3 adalah : (6 perintah)

(Lihat file bab IX)

PUSH AX Æ 50 Æinstruksi push

MOV DX,0000 Æ BA 0 0 Æ instruksi mov immediate to register IN AL,DX Æ EC Æ instruksi in (lihat ebook barry brey hal 827) MOV AL,[0000] Æ A0 0 0 Æ instruksi mov memory to accumulator POP AX Æ 58 Æ instruksi pop

(7)

Ujian Akhir Sistem Mikroprocessor EE-2623

Nama :

Rabu 7 Juni 2006 Waktu : 90 Menit NIM :

Dosen : Team

2. PPI

• Alamat yang menempati oleh PPI ini adalah ……. s.d. ……..

Hanya Pin A2 s/d A11 yang digunakan sebagai address decoder maka nilai A0 dan A1 berkombinasi: 00, 01, 10, 11

Supaya CS mendapatkan sinyal aktif rendah maka gerbang OR pertama, kedua, dan ketiga harus mengeluarkan output “0”

Gerbang OR kedua agar mengeluarkan “0” maka A6 - A2 bernilai 000 00 Gerbang OR ketiga agar mengeluarkan “0” maka A11 – A7 bernilai 0011 0 Kesimpulan A11- A0 0011 0000 0000 Æ 300H 0011 0000 0001 Æ 301H 0011 0000 0010 Æ 302H 0011 0000 0011 Æ 303 H Alamat PPI 300H s/d 303H

• PPI ini termasuk memori mapped atau I/O mapped ( coret yang salah )

I/O mapped

• Buatlah program assembly inisialisasi PPi untuk fungsi diatas

Control register = “1 0 0 1 0 0 0 1”

Program:

MOV AL,91H ; inisialisasi PPI

MOV DX,303H ;alamat Control Register

OUT DX,AL ; output Control Byte ke Control register Æ sampai sini saja cukup MOV DX,300H ;alamat Port A

IN AL,DX ;input data Port A

A2 A4 A3 A5 A6 A7 A8 A10 A9 A11 D0-D7 PORT A IOW IOR A0 A1 Gerbang OR kedua Gerbang OR pertama PORT B PORT C LOW PORT C HIGH Gerbang OR ketiga CS

(8)

MOV DX,301H ; alamat Port B OUT DX,AL ; alamat Port B ; Port CL sebagai input

MOV DX,302H ; alamat Port C IN AL,DX ;input data port C

AND AL,0FH ;dapatkan lower nibble bits Æ Port CL ; Port CU sebagai output

MOV CL,4 ;rotate count =4

ROL AL,CL ;shift bit ke posisi upper nibble bit OUT DX,AL ;output PCL to PCU
