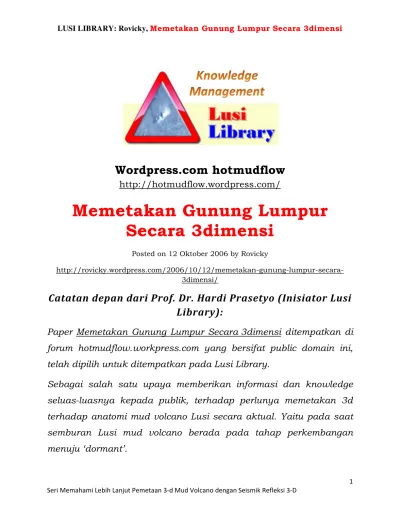

LUSI LIBRARY: Rovicky, Memetakan Gunung Lumpur Secara 3dimensi
1 Seri Memahami Lebih Lanjut Pemetaan 3‐d Mud Volcano dengan Seismik Refleksi 3‐D
Wordpress.com hotmudflow
http://hotmudflow.wordpress.com/
Memetakan Gunung Lumpur
Secara 3dimensi
Posted on 12 Oktober 2006 by Rovicky
http://rovicky.wordpress.com/2006/10/12/memetakan-gunung-lumpur-secara-3dimensi/
Catatan
depan
dari
Prof.
Dr.
Hardi
Prasetyo
(Inisiator
Lusi
Library):
Paper Memetakan Gunung Lumpur Secara 3dimensi ditempatkan di
forum hotmudflow.workpress.com yang bersifat public domain ini,
telah dipilih untuk ditempatkan pada Lusi Library.
LUSI LIBRARY: Rovicky, Memetakan Gunung Lumpur Secara 3dimensi
2 Seri Memahami Lebih Lanjut Pemetaan 3‐d Mud Volcano dengan Seismik Refleksi 3‐D
Penampang seismik refleksi 3-d, merupakan salah satu metoda
unggulan pada eksplorasi dan produksi migas, dimana diterapkan
untuk mendapatkan gambaran postur mud volcano secara lebih
realistik (Penulis pernah mengikuti pengambilan data di Cekungan
Bali-Flores).
Selama ini penampang seismik refleksi yang digunakan oleh
berbagai pihak dalam membahas semburan Lusi mud volcano
adalah 2-d dan diambil sebelum terjadinya semburan Lusi, 29 Mei
2006.
Dalam kaitan ini juga termasuk hasil studi Struktur Lumpur (Diapir
Lumpur) oleh Tim Rusia, dimana metoda GIS-3D menggunakan
penampang sismik refleksi 2-d (analog) sebelum Lusi lahir, tumbuh
dan berkembang menjadi suatu mud volcano.
Pada tahun 2011, Badan Geologi, KESDM didukung beberapa
lembaga terkait merencanakan untuk melakukan pengambilan data
seismik refleksi 3-d, dengan fokus utama di kawah pusat semburan
dan morfologi lereng gunung berbentuk radial.
Data baru tersebut bila berhasil diambil (mempunyai rasio kesulitan
yang cukup tinggi, mengingat daerah terdampat digenangi lumpur
padu dan cekungan air), diharapkan sebagai suatu alat bantu yang
bernilai (valuable tool) untuk menjustifikasi durasi kehidupan Lusi ke
depan termasuk di dalamnya anatomi dan pengendali mekanisme
semburan mud volcano yang semakin ‘dormant’.
LUSI LIBRARY: Rovicky, Memetakan Gunung Lumpur Secara 3dimensi
3 Seri Memahami Lebih Lanjut Pemetaan 3‐d Mud Volcano dengan Seismik Refleksi 3‐D
akan dapat meningkatkan pemahaman terhadap bagaimana
memetekan Mud Volcano 3-d, termasuk bagi pembaca yang
non-geologis dapat mengenal apa dan bagaimana metoda Seismik
Refleksi khususnya untuk studi Lusi Mud Volcano.
Baselane seismik refleksi terkait struktur mud diapir, mud volcanoe
pada umumnya dan Lusi mud volcano terdapat secara cukup
signifikan pada Lusi Library dan akan dibangun dalam suatu format
ATLAS DIGITAS Penampang Seismik Refleksi. Merupakan salah satu
kontribusi yang sangat bernilai dari LUSI LIBRARY (Lihat contributor
antara lain dari paper-paper Silver, Reed, Shiply, Breen, Barber,
Abidin, Awang, Guntoro, Asikin, Istadi, Sawolo, Davies, Manzzini,
dan Prasetyo, dll.)
Terima kasih kami sampaikan kepada Bpk. Rovicky dengan
Wordpress.comNYA.
LUSI LIBRARY: Rovicky, Memetakan Gunung Lumpur Secara 3dimensi
4 Seri Memahami Lebih Lanjut Pemetaan 3‐d Mud Volcano dengan Seismik Refleksi 3‐D
LUSI
Seri Mem
I LIBRARY
ahami Lebih
Y: Rovicky,
Lanjut Pemet
Memetak
taan 3‐d Mud
kan Gunu
d Volcano den
ng Lumpu
ngan Seismik
ur Secara
Refleksi 3‐D
a 3dimenssi
LUSI LIBRARY: Rovicky, Memetakan Gunung Lumpur Secara 3dimensi
6 Seri Memahami Lebih Lanjut Pemetaan 3‐d Mud Volcano dengan Seismik Refleksi 3‐D
Secara kebetulan ada artikel khusus membahas Mud Volkano (Gunung Lumpur) di buletin bulanan AAPG (American Assoc of Petroleum Geologst)
edisi May 2006, masih cukup hangat lah.
Pembuatan peta 3D ini dimaksudkan untuk mempermudah dalam program
pemboran. Iya program pemboran gunung lumpur. Sebenernya lebih tepat
disebut 3d modeling, kalau peta kan hanya dalam 2d.
Disebelah ini adalah gambar yang menunjukkan lokasi penelitian serta penampang regional daerah yang akan diteliti atau dipetakan. Terlihat bagaimana batuan tergencet karena pergerakan lempeng tektonik sehingga meliuk-liuk kayak ular naik turun. Coba deh tengok dibagian bawah batuan yg meliuk-liuk kayak ular itu.
LUSI h berarti gu
Y: Rovicky,
Lanjut Pemet g seismik dalam sei n diatasny
enarik dar
k sekali su unung lum
Memetak
taan 3‐d Mud disebelah ismik. Dib
ngan Seismik rupakan interpreta
mping itu ? asi dari se
LUSI
Lanjut Pemet emang ba ngetahui b
dengan k gat lazim d da untuk g ada dibaw pakan sya
ngan Seismik boran dala
asi ini. Dib umpur ini ari sisi geo ntuk bawa
si yang san boran gun
LUSI LIBRARY: Rovicky, Memetakan Gunung Lumpur Secara 3dimensi
9 Seri Memahami Lebih Lanjut Pemetaan 3‐d Mud Volcano dengan Seismik Refleksi 3‐D
LUSI LIBRARY: Rovicky, Memetakan Gunung Lumpur Secara 3dimensi
10 Seri Memahami Lebih Lanjut Pemetaan 3‐d Mud Volcano dengan Seismik Refleksi 3‐D
Bentuk gunung lumpur seperti yang ada dalam tulisan sebelumnya disini
memilki bentuk concave dan convex (cembung dan ada yang cekung).
LUSI LIBRARY: Rovicky, Memetakan Gunung Lumpur Secara 3dimensi
11 Seri Memahami Lebih Lanjut Pemetaan 3‐d Mud Volcano dengan Seismik Refleksi 3‐D
Dengan pemetaan seismic 3D ini tentunya akan menjadi lebih mudah dalam melakukan pengeboran. Karena pengeboransaat ini sudah lazim mengebor miring bahkan horizontal. Malah ada looh yang berbentuk pancing, atau
mengebor naik … loooh piye iki … Ini sudah bebrapa kali dilakukan oleh Shell
sewaktu saya di Brunei beberapa tahun yang lalu.
Sekali lagi perhatikan seberapa luas areanya. Rata-rata awalnya hanya sekitar 1 Km saja, namun diameter area colapse sekitar 2-3 Km. Yang perlu diperhatikan adalah luas gunungnya sendiri yang sangat tergantung dari jumlah material dan kekentalan yang menentukan tinggi dari gunung lumpur ini. Luasnya bisa mencapai radius 5 Km.
Tetapi radius 5 Km ini karena proses alam yg tidak dikontrol ulah manusia, tidak tersentuh engineering. nah kalau Lusi ini barangkali akan lebih terkontrol karena ada intervensi engineering.
LUSI LIBRARY: Rovicky, Memetakan Gunung Lumpur Secara 3dimensi
12 Seri Memahami Lebih Lanjut Pemetaan 3‐d Mud Volcano dengan Seismik Refleksi 3‐D
Disebelah ini terlihat bentuk profile dari sebuah gunung api biasa yang berlapis. gunung api memiliki batas (dasar) yang relatif mendatar, tidak ada amblesan akibat keluarnya magma gunung api. Karena material magma ini disuplai terus dari bawah. Lah, trus darimana sumber material ini sebelumnya ? Magma ini sumbernya dari hasil tubrukan (gencetan) antar kerak-kerak bumi.
LUSI LIBRARY: Rovicky, Memetakan Gunung Lumpur Secara 3dimensi
13 Seri Memahami Lebih Lanjut Pemetaan 3‐d Mud Volcano dengan Seismik Refleksi 3‐D
Gambar ini menunjukkan kenampakan dari kaldera gunung lumpur. Bentuk yang berupa cone panjang seperti pipa ini merupakan lumpur yang berasal dari bawah. Juga terlihat patahan2 disekelilingKaldera.
Dengan gambar diatas sepertinya cukup jelas perbedaan profil gunung lumpur dengan profile gunung api.
Pemataan gunung lumopur tentusaja tidak hanya memetakan bentuk kerucut gunungnya saja, tetapi juga perlu diketahui bentuk dari corong yang menjadi jalan keluarnya material lumpur. Disebelah kiri ini terlihat bagaimana bentuk corong yang seperti pipa yang merupakan dinding dari lubang jalan lumpur.
Selain menggambarkan lubang keluarnya juga menggambarkan patahan yang
melingkar (Concentric Fault). Perhatikan betapa idealnya patahan ini.
Bandingkan dengan peta amblesan di Banjarpanji yang mirip tetapi patahannya masih lurus2. Kalau berlanjut barangkali peta di BPJ ini juga akan melingkar juga pada akhirnya.
LUSI LIBRARY: Rovicky, Memetakan Gunung Lumpur Secara 3dimensi
14 Seri Memahami Lebih Lanjut Pemetaan 3‐d Mud Volcano dengan Seismik Refleksi 3‐D
fase-fase pembentukan gunung lumpur. Seperti yang terlihat pada gambar 10. Fase-fase pembentukan ini sangat mirip dengan yang sebelumnya, dan juga saya kira nantinya akan sangat mirip dengan gunung lumpur di Sidoarjo yang akan datang.
Untuk apa memetakan atau memodelkan dalam 3dimensi ?
Gambar yang disebelah ini bisa terlihat bagaimana well trajectory (bentuk
lintasan sumur) yang berusaha sedikit mungkin menerobos lapisan material gunung lumpur yang seringkali sangat labil, namun masih dapat mencapai sasaran dengan tepat.
Lihat saja bentuk sumur yang meliuk-liuk bahkan kemudian mengebor
horizontal. Iya, bener tuh ngebornya horizontal . Mengebor horizontal berarti
menambah penampang reservoir atau batuan yg mengandung minyak yang terpotong, sehingga produksi dapat lebih optimum.
“Pak Dhe, yang di BPJ sudah ada 3d seismiknya belom ?”
LUSI LIBRARY: Rovicky, Memetakan Gunung Lumpur Secara 3dimensi
15 Seri Memahami Lebih Lanjut Pemetaan 3‐d Mud Volcano dengan Seismik Refleksi 3‐D
berdasarkan data 2d seismik saja. Kalau sukses mestinya dilakukan survey seismic 3d untuk meningkatkan efisiensi pengambilan minyaknya.
