(1)PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. KARAKTERISTIK AC MOBIL MENGGUNAKAN PUTARAN KOMPRESOR 1036 RPM SKRIPSI Untuk memenuhi salah satu syarat Memperoleh gelar Sarjana Teknik Mesin. oleh :. TRIYADI NIM : 115214026 PROGRAM STUDI TEKNIK MESIN JURUSAN TEKNIK MESIN FAKULTAS SAINS DAN TEKNOLOGI UNIVERSITAS SANATA DHARMA YOGYAKARTA 2016 i.

(2) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. CAR AC CHARACTERISTICS USING 1036 RPM COMPRESSOR ROTATION FINAL PROJECT Presented as partial fulfillment of the requirement to obtain the Sarjana Teknik degree in Mechanical Engineering. By. TRIYADI Student Number : 115214026. MECHANICAL ENGINEERING STUDY PROGRAM MECHANICAL ENGINEERING DEPARTMENT FACULTY OF SCIENCE AND TECHNOLOGI SANATA DHARMA UNIVERSITY YOGYAKARTA 2016. ii.

(3) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI.

(4) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI.

(5) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI.

(6) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI.

(7) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. ABSTRAK Kebutuhan akan mesin pendingin semakin meluas. Salah satunya adalah AC Mobil yang sering dugunakan pada mobil-mobil masakini. AC Mobil digunakan untuk menyejukan ruangan kabin agar penggunanya merasa nyaman ketika berada didalam mobil. Tujuan dari penelitian ini adalah: a)Merancang dan membuat AC yang dipergunakan di mobil. b) Mengetahui karakteristik, COPaktual, COPideal, dan menghitung efisiensi mesin AC mobil. Menghitung kerja kompresor, kalor yang diserap evaporator dan kalor yang dilepas kondensor dari mesin pendingin per satuan massa. Metode yang digunakan adalah dengan metode eksperimental. Mesin AC mobil yang dipergunakan dalam penelitian menggunakan siklus kompresi uap dan menggunakan putaran kompresor 1036 RPM. Selain itu refrigeran yang digunakan dalam AC mobil adalah R-134a. komponen-komponen utama yang digunakan dalam AC mobil meliputi kompresor, kondensor, katup ekspansi, dan evaporator. Dalam penelitian ini, penggerak awal mesin AC mobil dipilih motor listrik dengan daya sebesar 2 HP dengan RPM 1480. Serta ukuran kabin panjang 1,5 m, lebar 1,25 m, tinggi 1,25 m dan tebal triplek 3,5 mm. Hasil penelitian memberikan kesimpulan. a) kerja kompresor persatuan massa refrigerant rata-rata sebesar 61,32 kJ/kg, (b) kalor persatuan massa refrigerant yang diserap evaporator rata-rata sebesar 171,63 kJ/kg, (c) kalor persatuan massa refrigerant yang dilepas kondensor rata-rata sebesar 232,95 kJ/kg, (d) COPactual rata-rata sebesar 2.80 (e) COPideal rata-rata sebesar 5,36, (f) efisiensi rata-rata mesin AC mobil sebesar 52,28%, (g) laju aliran massa rata-rata sebesar 0,017 kg/s.. vii.

(8) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. KATA PENGANTAR. Puji syukur saya sampaikan kepada Tuhan Yang Maha Esa atas berkat dan rahmatNya, sehingga Skripsi ini dapat terselesaikan dengan baik. Skripsi ini merupakan salah satu persyaratan untuk mencapai gelar sarjana S-1 program studi Teknik Mesin, Fakultas Sains dan Teknologi, Universitas Sanata Dharma. Penulis merasa bahwa penelitian yang dilakukan merupakan penelitian yang tidak mudah, karena pada penelitian ini penulis melakukan langsung cara pembuatan dari awal, pengambilan data, pemahaman tentang prinsip kerja alat, dan solusi yang tepat terhadap masalah yang dihadapi. Berkat bimbingan dan dukungan dari berbagai pihak, Skripsi ini dapat terselesaikan. Pada kesempatan ini dengan segenap kerendahan hati penulis menyampaikan rasa terimakasih yang sebesar-besarnya kepada : 1.. Paulina Heruningsih Prima Rosa, S.Si., M.Sc., selaku Dekan Fakultas Sains dan Teknologi Universitas Sanata Dharma Yogyakarta.. 2.. Ir. Petrus Kanisius Purwadi, M.T., selaku Ketua Program Studi. Teknik. Mesin, dan Dosen Pembimbing Skripsi. 3.. Budi Setyahandana, ST., M.T. selaku Dosen Pembimbing Akademik.. 4.. Seluruh Staf pengajar Jurusan Tenik Mesin yang telah memberikan materi selama kuliah di Universitas Sanata Dharma.. 5.. Ag. Rony Windaryawan yang telah membantu memberikan ijin dalam penggunaan fasilitas laboratorium untuk keperluan penelitian ini.. 6.. Jaimun dan Sundari selaku orang tua penulis dan keluarga penulis yang tidak dapat disebutkan satu persatu yang telah mendukung dan memberikan semangat penulis dalam menyelesaikan Skripsi.. 7.. Ulfa Sofianti yang selalu memberikan semangat dan motivasi saya dalam menyelesaikan Skripsi.. viii.

(9) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI.

(10) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. DAFTAR ISI Halaman HALAMAN JUDUL ............................................................................................ i TITLE PAGE ...................................................................................................... ii HALAMAN PENGESAHAN ............................................................................. iii DAFTAR DEWAN PENGUJI ............................................................................ iv PERNYATAAN KEASLIAN TUGAS AKHIR ................................................... v PERNYATAAN PERSETUJUAN PUBLIKASI KARYA ILMIAH ................... vi ABSTRAK ........................................................................................................ vii KATA PENGANTAR ...................................................................................... viii DAFTAR ISI ....................................................................................................... x DAFTAR GAMBAR ........................................................................................ xiii DATAR TABEL ............................................................................................. xvii BAB I PENDAHULUAN .................................................................................... 1 1.1. Latar Belakang ..................................................................................... 1 1.2. Rumusan Masalah ................................................................................ 3 1.3. Tujuan Penelitian ................................................................................. 3 1.4. Batasan Masalah .................................................................................. 4. x.

(11) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 1.5. Manfaat Penelitian................................................................................ 4 BAB II DASAR TEORI DAN TINJAUAN PUSTAKA ...................................... 6 2.1. Dasar Teori .......................................................................................... 6 2.1.1. Bahan Pendingin (Refrigerant) ............................................... 15 2.1.1.1. Syarat-syarat Refrigerant ............................................ 16 2.1.1.2. Jenis-jenis Refrigerant ................................................. 16 2.1.2. Siklus Kompresi Uap .............................................................. 18 2.1.3. Rumus-rumus Perhitungan Karakteristik Mesin Pendingin ..... 22 2.2. Tinjauan Pustaka ................................................................................ 28 BAB III PEMBUATAN ALAT ......................................................................... 31 3.1. Komponen-komponen Mesin AC Mobil ............................................ 31 3.2. Peralatan Pendukung .......................................................................... 40 3.3. Persiapan Alat dan Bahan .................................................................. 46 3.4. Proses Pembuatan Mesin AC Mobil ................................................... 46 BAB IV METODOLOGI PENELITIAN ........................................................... 49 4.1. Alur Penelitian ................................................................................... 49 4.2. Mesin yang Diteliti ............................................................................ 50 4.3. Posisi Pemasangan Alat Ukur ............................................................ 51 4.4. Alat Bantu Penelitian ......................................................................... 53 4.5. Cara Mendapatkan Data Suhu dan Tekanan Pada Setiap Titik yang Sudah Ditentukan............................................................................... 56. xi.

(12) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 4.6. Cara Mengolah Data .......................................................................... 56 4.7. Cara Mendapatkan Kesimpulan.......................................................... 57 BAB V HASIL PENELITIAN DAN PEMBAHASAN ...................................... 58 5.1. Data Hasil Penelitian.......................................................................... 58 5.2. Perhitungan dan Pengolahan Data ...................................................... 60 5.3. Hasil Perhitungan............................................................................... 68 5.4. Pembahasan ....................................................................................... 72 BAB VI KESIMPULAN DAN SARAN ............................................................ 81 5.1. Kesimpulan........................................................................................ 81 5.2. Saran ................................................................................................. 82 DAFTAR PUSTAKA ........................................................................................ 83 LAMPIRAN ...................................................................................................... 84. xii.

(13) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. DAFTAR GAMBAR Halaman Gambar 2.1 .......................................................................................................... 7 Gambar 2.2 .......................................................................................................... 7 Gambar 2.3 .......................................................................................................... 8 Gambar 2.4 .......................................................................................................... 9 Gambar 2.5 ........................................................................................................ 11 Gambar 2.6 ........................................................................................................ 12 Gambar 2.7 ........................................................................................................ 12 Gambar 2.8 ........................................................................................................ 13 Gambar 2.9 ........................................................................................................ 13 Gambar 2.10 ...................................................................................................... 14 Gambar 2.11 ...................................................................................................... 15 Gambar 2.12 ...................................................................................................... 18 Gambar 2.13 ...................................................................................................... 19 Gambar 2.14 ...................................................................................................... 20 Gambar 2.15 ...................................................................................................... 27. xiii.

(14) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. Gambar 3.1 ........................................................................................................ 31 Gambar 3.2 ........................................................................................................ 32 Gambar 3.3 ........................................................................................................ 33 Gambar 3.4 ........................................................................................................ 33 Gambar 3.5 ........................................................................................................ 34 Gambar 3.6 ........................................................................................................ 35 Gambar 3.7 ........................................................................................................ 36 Gambar 3.8 ........................................................................................................ 36 Gambar 3.9 ........................................................................................................ 37 Gambar 3.10 ...................................................................................................... 38 Gambar 3.11 ...................................................................................................... 39 Gambar 3.12 ...................................................................................................... 40 Gambar 3.13 ...................................................................................................... 40 Gambar 3.14 ...................................................................................................... 41 Gambar 3.15 ...................................................................................................... 41 Gambar 3.16 ...................................................................................................... 42 Gambar 3.17 ...................................................................................................... 42. xiv.

(15) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. Gambar 3.18 ...................................................................................................... 43 Gambar 3.19 ...................................................................................................... 43 Gambar 3.20 ...................................................................................................... 44 Gambar 3.21 ...................................................................................................... 44 Gambar 3.22 ...................................................................................................... 45 Gambar 3.23 ...................................................................................................... 45 Gambar 3.24 ...................................................................................................... 47 Gambar 3.25 ...................................................................................................... 47 Gambar 4.1 ........................................................................................................ 49 Gambar 4.2 ........................................................................................................ 50 Gambar 4.3 ........................................................................................................ 51 Gambar 4.4 ........................................................................................................ 52 Gambar 4.5 ........................................................................................................ 53 Gambar 4.6 ........................................................................................................ 53 Gambar 4.7 ........................................................................................................ 54 Gambar 4.8 ........................................................................................................ 54 Gambar 4.9 ........................................................................................................ 55. xv.

(16) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. Gambar 4.10 ...................................................................................................... 55 Gambar 5.1 ........................................................................................................ 64 Gambar 5.2 ........................................................................................................ 74 Gambar 5.3 ........................................................................................................ 75 Gambar 5.4 ........................................................................................................ 76 Gambar 5.5 ........................................................................................................ 77 Gambar 5.6 ........................................................................................................ 77 Gambar 5.7 ........................................................................................................ 78 Gambar 5.8 ........................................................................................................ 79. xvi.

(17) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. DAFTAR TABEL Halaman Tabel 4.1............................................................................................................ 56 Tabel 5.1............................................................................................................ 58 Tabel 5.2............................................................................................................ 60 Tabel 5.3............................................................................................................ 62 Tabel 5.4............................................................................................................ 68 Tabel 5.5............................................................................................................ 69 Tabel 5.6............................................................................................................ 71. xvii.

(18) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. BAB I PENDAHULUAN. 1.1 Latar Belakang Air Conditioner atau yang sering disebut dengan kata AC adalah mesin pendingin yang dalam bekerjanya menggunakan siklus kompresi uap. Saat ini AC sudah banyak digunakan untuk kebutuhan sehari-hari salah satunya digunakan pada mobil. Adapun kegunaan/fungsi AC mobil yaitu untuk mengkondisikan udara di dalam kabin. AC adalah salah satu mesin pendingin yang berguna untuk mengkondisikan udara di dalam ruangan dan memberikan efek sejuk agar pengguna ruangan tersebut merasa nyaman. Selain digunakan pada mobil, AC juga sering digunakan pada tempat-tempat dan kendaraan umum seperti, rumah, rumah sakit, bank, mobil, bus, dan kendaraan transportasi lainnya. Latar belakang sebuah mobil dipasangi AC yaitu agar pengemudi dan penumpang merasa nyaman di dalam mobil, tidak merasa panas, tidak berkeringat, terhindar dari debu dan polusi yang disebabkan oleh kendaraan lain. Selain itu pengendara dan penumpang mobil juga akan mendapat keuntungan apabila mobil dipasangi AC. Keuntungan yang didapat yaitu, udara di ruangan kabin menjadi sejuk, menghilangkan embun pada kaca pada saat musim hujan sehingga pengendara menjadi lebih jelas dalam melihat jalan, dan lebih aman karena jendela mobil selalu tertutup. Beberapa perbedaan antara mobil yang dipasangi AC dengan mobil yang tidak dipasangi AC mobil, yaitu apabila. 1.

(19) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 2. mobil tidak dipasangi AC maka kondisi udara di dalam kabin akan terasa panas, harus membuka jendela mobil untuk mendapatkan udara yang sejuk sehingga menyebabkan polusi dan debu masuk kedalam kabin dan menggakibatkan pengendara dan penumpang mobil merasa tidak nyaman, dan sopir harus menyiapkan lap untuk membersihkan embun yang ada dikaca apabila musim hujan. Namun tidak sepenuhnya apabila mobil dipasangi AC itu selalu menguntungkan. Ada kerugian-kerugian yang didapat apabila mobil yang dipasangi AC yaitu, bahan bakar menjadi lebih boros, harga mobil menjadi lebih mahal, jika tidak hati-hati akan membahayakan penggunannya, dan memerlukan waktu kusus untuk membongkar pasang mesin AC mobil. Tidak semua mobil dipasangi AC, hanya mobil jenis-jenis tertentu yang biasanya dipasangi AC. Dan mobil-mobil tersebut yaitu, mobil pribadi, bus, taksi, dan alat transportasi lainnya. Rata-rata mobil yang sudah memakai AC yaitu mobil yang produksi pada tahun 2000an ke atas dikarenakan kemajuan teknologi dan minat konsumen yang semakin meningkat. Akibat pemanasan Global dan polusi yang semakin meningkat. maka. penggunaan AC mobil dalam keidupanan sehari-hari menjadi sangat penting untuk memberikan kenyamanan bagi pengendara mobil. Untuk mengetahui karakteristik AC mobil yang ada di pasaran, maka penulis memilih untuk melakukan penelitian tentang AC mobil, supaya dari hasil penelitian tersebut dapat mengetahui fungsi AC mobil, karakteristik AC mobil, COPaktual, COPideal, dan efisiensi AC mobil. Minimnya informasi bagi masyarkat tentang AC mobil.

(20) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 3. dapat membahayakan dan merugikan mereka. Maka dari itu masyarakat harus mengetahui fungsi dan karakteristik pada AC mobil yang ada di pasaran agar dapat menentukan mobil dengan mesin AC yang sesuai selera.. 1.2 Rumusan Masalah Informasi tentang karakteristik mesin AC pada mobil yang ada dipasaran pada umumnya tidak tercantum di name plate-nya dan tidak diberikan pada saat sedang membeli mobil. Padahal informasi tentang COP dan efisiensi AC mobil sangat penting bagi konsumen untuk dapat menentukan mobil dengan mesin AC sesuai dengan seleranya. Berapakah COP dan efisiensi mesin AC mobil yang ada dipasaran?. 1.3 Tujuan Penelitian Tujuan dari penelitian ini adalah: a. Merakit AC yang dipergunakan di mobil. b. Mengetahui karakteristik mesin AC mobil yang telah dirakit yang meliputi: . Besarnya kalor persatuan massa refrigerant yang diserap evaporator.. . Besarnya kalor persatuan massa refrigerant yang dilepas kondensor.. . Besarnya kerja persatuan massa refrigerant yang diperlukan kompresor.. . Menghitung COP aktual dan COP ideal.. . Menghitung efisiensi mesin AC mobil.. . Menghitung laju aliran massa refrigerant..

(21) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 4. 1.4 Batasan Masalah Batasan-batasan di dalam pembuatan mesin AC mobil ini adalah: a. Refrigerant yang digunakan dalam AC mobil adalah R-134a. b. Komponen utama AC mobil meliputi kompresor, kondensor, katup ekspansi, dan evaporator, menggunakan komponen standar yang ada di pasran. c. AC mobil bekerja dengan menggunakan siklus kompresi uap. d. Putaran kompresor sebesar 1036 rpm. e. Pada penelitian ini, penggerak awal mesin AC mobil dipilih motor listrik sebagai pengganti motor dengan daya sebesar 2 HP, dan putaran sebesar 1480 rpm. f. Ukuran kabin PxLxT : 1,5 m x 1,25 m x 1,25 m, kabin terbuat dari kayu triplek dengan tebal 3,5 mm.. 1.5 Manfaat Penelitian Manfaat penelitian ini adalah: a. Dapat membantu penulis dalam memahami karakteristik AC mobil yang ada di pasaran. b. Mendapatkan pengalaman merakit AC mobil. c. Hasil penelitian dapat digunakan sebagai referensi atau tolok ukur bagi peneliti/perancang yang akan membuat AC mobil. d. Hasil penelitian dapat menjadi referensi bagi para peneliti AC mobil lainnya..

(22) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 5. e. Hasil penelitian dapat ditempatkkan di perpustakaan untuk menambah kasanah ilmu pengetahuan di perpustakaan terkait dengan penelitian AC mobil..

(23) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. BAB II DASAR TEORI DAN TINJAUAN PUSTAKA. 2.1. Dasar Teori Mesin AC berfungsi untuk mengkondisikan udara di dalam ruangan kabin. seperti suhu udara, kelembaban udara, dan kebutuhan udara segar. Tujuan pengkondisian di dalam ruangan kabin adalah agar pengguna mobil merasa nyaman saat berada di dalam kabin. Suhu udara normal yang dihasilkan oleh AC mobil yaitu 20-25˚c serta kelembaban udara 55%-65%, dan kebutuhan udara segar yang bersih antara 10-15 CFM/orang. Kebersihan udara disebabkan karena adanya filter yang menyaring udara sebelum udara dimasukkan ke dalam ruang kabin. AC mobil ini bekerja dengan sistem kompresi uap dan menggunakan refrigerant sebagai fluida kerjanya. Jenis refrigerant yang digunakan dalam AC mobil pada umumnya mempunyai sifat yang ramah lingkungan. Siklus kompresi uap AC mobil terdiri dari komponen-komponen yang memiliki fungsi sendirisendiri. Adapun komponen-komponen tersebut adalah: kompresor, kondensor, filter dryer, katup ekspansi, evaporator, fan, dan kopling magnet. Adanya AC, menyebabkan sopir dapat bekerja dengan lebih konsentrasi serta lebih baik (tidak berkeringat, tidak panas, dan tidak cepat capek). Penumpang juga dapat menikmati perjalanan dengan lebih menarik dan nyaman. Pada saat turun hujan kaca dalam mobil juga tidak terjadi pengembunan, air dari. 6.

(24) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 7. udara di dalam mobil. Kaca mobil tentunya terlihat bersih. Udara yang masuk ke dalam mobil juga relative bersih, terhindar dari gas buang mobil-mobil yang ada di jalan raya. Gambar 2.1 menyajikan skematik dari mesin AC mobil, sedamgkan Gambar 2.2 menyajikan AC mobil yang sudah terpasang di dalam mobil.. Gambar 2.1 skematik mesin AC mobil. Gambar 2.2 Mesin AC yang terpasang pada mobil (Sumber: http://dunia-otomotif-mobil.blogspot.com/2013/04/sistem-acair-conditioner-mobil.html).

(25) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 8. a. Kompresor Kompresor adalah alat yang digunakan untuk menaikkan tekanan refrigerant dalam sistem kompresi uap. Cara kerja dari kompresor yaitu menghisap refrigerant yang ditekan oleh piston dan kemudian diteruskan ke pipa yang menuju kondensor. Ada beberapa macam kompresor yang biasa digunakan dalam mesin AC mobil. Kompresor yang biasa dipakai adalah : swash plate, resipro (crank shaft) dan wobble plate. Dalam penelitian ini kompresor yang digunakan adalah kompresor jenis Swash plate. Kompresor jenis swash plate adalah jenis kompresor yang gerakkan toraknya diatur oleh swash plate pada jarak tertentu dengan 6 atau 10 silinder. Ketika salah satu sisi pada torak melakukan tekanan, maka sisi yang lainnya akan melakukan langkah hisap. Kompresor swash plate pada dasarnya memiliki proses kompresi yang sama dengan kompresor jenis crank shaft. Akan tetapi kompresor ini memiliki perbedaan tekanan pada katup hisap dan katup tekan. Selain itu, perpindahan gaya pada tipe swash plate tidak melalui batang penghubung (connecting rod), sehingga getarannya lebih kecil.. Gambar 2.3 Kompresor Swash Plate (Sumber: http://pingdopid.net/kompresor-jenis-pelat-swash.html).

(26) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. b.. 9. Kondensor. Gambar 2.4 Kondensor (Sumber: http://mitrabaterai.blogspot.com/2012/05/cara-kerja-ac-mobildan-solusinya.html) Kondensor adalah komponen mesin AC mobil yang berfungsi untuk mengembunkan refrigerant. Ada tiga proses utama yang berlangsung di dalam kondensor. Proses tersebut yaitu, proses penurunan suhu refrigerant dari gas panas lanjut ke gas jenuh, proses dari gas jenuh ke cair jenuh, dan proses pendinginan lanjut. Proses pengembunan refrigerant dari kondisi gas jenuh ke cair jenuh berlangsung pada tekanan dan suhu yang tetap. Saat ketiga proses berlangsung, kondensor mengeluarkan kalor dari refrigerant ke udara lingkungan. Kalor yang dilepaskan kondensor dibuang keluar dan diambil oleh udara sekitar. Berdasarkan media pendinginannya, kondensor dibagi menjadi 3 macam, yaitu kondensor berpendingin air, kondensor berpendingin udara dan kondensor berpendingin air serta udara. Di dalam kondensor terjadi proses pengembunan refrigerant atau yang sering disebut dengan proses kondensasi. Berdasarkan P-h diagram dalam kondensor terjadi perubahan fase dari gas panas lanjut menjadi gas jenuh beserta.

(27) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 10. penurunan suhu, gas jenuh menjadi cair jenuh tanpa ada penurunan suhu, cair jenuh menjadi cair disertai penurunan suhu di pendinginan lanjut. Kondensor yang sering dipakai pada mesin pendingin kapasitas kecil adalah jenis pipa dengan jari-jari penguat, pipa dengan pelat besi dan pipa dengan bersirip. Pada umumnya jenis kondensor yang sering dipakai pada AC mobil adalah jenis pipa bersirip. Dan pada penelitian ini, kondensor yang digunakan adalah kondensor pipa bersirip. c. Filter Dryer (Receiver/drier) Filter dryer atau Receiver/drier merupakan tabung. merupakan. penyimpan refrigerant cair, berisikan fiber dan desiccant (bahan pengering) untuk menyaring benda-benda asing dan uap air yang terikan pada sirkulasi refrigerant. Filter drier menerima cairan refrigerant bertekanan tinggi dari kondensor dan mengalir ke katup ekspansi. Filter drier mempunyai 3 fungsi, yaitu : menyimpan refrigerant, menyaring benda-benda asing, menyaring uap air, dan memisahkan gelembung gas dengan cairan refrigerant sebelum masuk ke katup ekspansi. Receiver drier dilengkapi dengan filter, desiccant, sight glass dan fusible plug. Filter berfungsi membersihkan kotoran yang ada dalam refrigerant. Jika refrigerant kotor akan menyebabkan karat pada komponen-komponen pada sistem AC. Desiccant berfungsi untuk mencegah terjadinya pembekuan kotoran di dalam lubang katup ekspansi dan evaporator. Kotoran yang membeku tersebut menghambat aliran refrigerant, fusible plug berfungsi sebagai alat sebagai alat pengaman. Jika kondensor rusak atau beban pendinginan berlebihan, maka tekanan akan merusak komponen, dalam keadaan ini solderan khusus pada fusible.

(28) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 11. plug meleleh sehingga refigerant dapat keluar. Dengan demikian, komponen tidak rusak dan solderan khusus tersebut meleleh pada suhu 95 0C sampai dengan 1000C.. Gambar 2.5 Filter Dryer (Receiver Drier) (Sumber: http://mobil-ac.blogspot.com/search/label/Receiver%2FDryer) d.. Katup Ekspansi Katup ekspansi adalah salah satu alat ekspansi. Alat ekspansi ini. mempunyai dua kegunaan yaitu untuk menurunkan tekanan refrigerant dan untuk mengatur aliran refigerant ke evaporator. Katup ekspansi merupakan suatu pipa dan katup yang mempunyai diameter yang paling kecil jika dibandingkan dengan pipa‐pipa lainnya. Penurunan tekanan refrigerant dikarenakan adanya gesekan dengan bagian dalam katup ekspansi. Proses penurunan tekanan dalam katup ekspansi diasumsikan berlangsung pada entalpi konstan atau sering disebut isoenthalpy (proses yang ideal). Pada saat refrigerant masuk ke dalam katup.

(29) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 12. ekspansi, refrigerant berada dalam fase cair penuh, tetapi ketika masuk evaporator fase refrigerant berupa campuran fase cair dan gas.. Gambar 2.6 Katup Ekspansi (Sumber: http://www.omegaacmobil.com/katub-expansi.php). Gambar 2.7 Katup Ekspansi (Sumber: http://id.aliexpress.com/w/wholesale-toyota-corolla-expansionvalve.html).

(30) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. e.. 13. Evaporator Evaporator adalah alat untuk menyerap kalor dari udara yang berada di. ruang kabin mobil yang akan didinginkan. Pada evaporator terjadi perubahan fase refrigerat dari campuran cair dan gas menjadi gas. Pada saat proses perubahan fase, diperlukan energi kalor. Energi kalor diambil dari lingkungan evaporator. Untuk AC mobil, energi kalor diambil dari beban pendinginan di ruangan kabin mobil. Proses penguapan freon di evaporator berlangsung pada tekanan dan suhu tetap. Jenis evaporator yang banyak digunakan pada AC mobil adalah pipa bersirip.. Gambar 2.8 Evaporator (Sumber: http://bahasotomotif.com/wpcontent/uploads/2012/08/A_C_Evaporator.jpg). Gambar 2.9 Evaporator (Sumber: http://mitrabaterai.blogspot.com/2012/05/cara-kerja-ac-mobildan-solusinya.html).

(31) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. f.. 14. Blower/fan Blower/fan kondensor adalah komponen AC mobil yang berfungsi untuk. mensirkulasikan udara ke dalam kabin mobil. Blower pada kabin terdiri atas motor penggerak dan blower/ sudu-sudu yang digerakkan. Blower berfungsi untuk memasukkan udara segar dan mensirkulasikan udara hasil pengkondisian ke dalam kabin.. Gambar 2.10 Blower/Fan (Sumber: http://www.anugerahjayaac.com/2012/03/service-evaporator-acmobil-daihatsu.html) g.. Kopling Magnet Kopling magnet adalah komponen AC mobil yang berfungsi untuk. memutus dan menghubungkan engine dengan kompresor secara otomatis. Cara kerja kopling magnet : bila sakelar dihubungkan, magnet listrik akan menarik plat penekan sampai berhubungan dengan roda pulley dan poros kompresor terputar. Pada waktu sakelar diputuskan pegas plat pengembali akan menarik plat penekan.

(32) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 15. sehingga putaran motor penggerak terputus dari poros kompresor (putaran mesin hanya memutar puli saja).. Gambar 2.11 Kopling Magnet (Sumber: http://medukasi.kemdikbud.go.id/online/2008/sistemac/komponen.html). 2.1.1 Bahan Pendingin (Refrigerant) Dalam suatu sistem pendingin yang mengunakan siklus kompresi uap, refrigerant merupakan komponen yang penting. Refrigerant berfungsi sebagai cairan untuk menyerap kalor di evaporator dan melepas kalor di kondensor. Refrigerant yang sering digunakan pada AC mobil adalah R-134a karena ramah lingkungan dan tidak merusak lapisan ozon saat terjadi penguapan. 2.1.1.1 Syarat-syarat Refrigerant Refrigerant yang dipergunakan dalam mesin pendingin siklus kompresi uap sebaiknya mememiliki sifat-sifat sebagai berikut: a. Tidak beracun..

(33) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 16. b. Tidak menyebabkan korosi pada bahan logam yang dipakai pada mesin pendingin. c. Tidak dapat terbakar atau meledak jika bercampur dengan minyak pelumas, udara, dan sebagainya. d. Mempunyai titik didih dan tekanan kondensasi yang rendah. e. Mempunyai kalor laten penguapan yang besar, agar alor yang diserap evaporator besar. f. Mempunyai konduktifitas termal yang tinggi. Secara khusus sifat dari refrigerant R-134a adalah: a. Tidak mudah terbakar. b. Tidak merusak lapisan ozon/ramah lingkungan tidak menimbulkan pemanasan global. c. Tidak beracun, berbau, dan berwarna. d. Memiliki kestabilan yang tinggi. e. Umur hidup di udara pendek. 2.1.1.2 Jenis-jenis Refrigerant Contoh beberapa refrigerant yang ada dipasaran: a. Amoniak (NH3) Amoniak adalah satu-satunya refrigerant selain kelompok fluorocarbon yang masih digunakan sampai saat ini. Walaupun amoniak (NH3) beracun dan kadangkadang mudah terbakar atau meledak pada kondisi tertentu, namun amoniak (NH3) biasa digunakan pada instalasi-instalasi suhu rendah pada industri besar. b. Refrigerant-12.

(34) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 17. Refrigerant ini biasa dilambangkan R-12 dan mempunyai rumus kimia CCl2 F2 (Dichloro Difluoro Methane). Refigerant jenis ini dilarang digunakan pada saat ini karena tidak ramah lingkungan. R-12 mempunyai titik didih -21,6 oF (29,8 oC) pada tekanan 1 atm. Untuk melayani refrijerasi rumah tangga dan di dalam pengkondisian udara kendaraan otomotif. c. Refrigerant-22 Refrigerant ini biasa dilambangkan R-22 dan mempunyai rumus kimia CHClF2. R-22 mempunyai titik didih -40,8 oC pada tekanan 1 atm. Refrigerant ini telah banyak digunakan untuk menggantikan R-12, tetapi pada saat ini penggunaan refigerant jenis ini dilarang untuk digunakan karena kurang ramah lingkungan. d. HFC (hydro Fluoro Carbon) Refrigerant jenis ini yang saat ini paling sering digunakan karena memiliki sifat yang ramah lingkungan sehingga tidak merusak lapisan ozon. Pada penelitian penulis memilih menggunakan jenis refigerant yang aman, refigerant yang dipilih adalah refigerant jenis HFC (hydro fluoro carbon) atau R134a. Freon 134a ataupun HFC-134a adalah refrigerant haloalkana yang tidak menyebabkan penipisan ozon dan memiliki sifat-sifat yang mirip dengan R-12 (diklorodiflorometana). R134a mempunyai rumus molekul CH2FCF3 dan titik didih pada−96,6 °C pada tekanan 101,321 kPa (1 atm). Secara khusus sifat dari refigerant 134a adalah tidak mudah terbakar, tidak merusak lapisan ozon, tidak beracun, tidak berwarna, tidak berbau, relatif mudah diperoleh, memiliki kestabilan yang tinggi, dan umur hidup atmosfer pendek..

(35) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 18. e. Udara Penggunaan udara sebagai refrigerant umumnya dipergunakan di pesawat terbang, sistem pendingin menggunakan refrigerant udara menghasilkan COP yang rendah tetapi aman.. 2.1.2 Siklus Kompresi Uap Dari sekian banyak mesin refigerasi sebagian besar menggunakan siklus kompresi uap. AC mobil merupakan salah satu mesin refrigerasi yang menggunakan siklus kompresi uap. Sistem refrigerasi mempunyai empat komponen utama yaitu, kompresor, kondensor, katup ekspansi, dan evaporator. Gambar 2.12 menyajikan siklus konpresi uap.. Gambar 2.12 Skema Siklus Kompresi Uap Proses yang terjadi pada siklus kompresi uap adalah refrigerant menyarap panas dari lingkungan yang di pergunakan untuk menguapkan refrigerant sehingga refrigerant berubah menjadi gas. Refrigerant yang telah berubah fase menjadi gas dikompresikan oleh kompresor menuju kondensor. Di dalam.

(36) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 19. kondensor, refrigerant akan mengalami proses kondensasi. refrigerant membuang panas ke lingkungan sehingga refrigerant berubah fase dari gas panas lanjut menjadi gas jenuh yang disertai dengan penurunan suhu, dari gas jenuh ke cair jenuh dan dari cair jenuh ke cair lanjut. Kemudian refrigerant menuju ke katup ekspansi. Sesuai dengan fungsinya katup ekspansi ini akan menurunkan tekanan refrigerant sebelum masuk ke evaporator. Selain menurunkan tekanan katup ekspansi juga merubah fase dari cair jenuh menjadi campuran cair dan gas, sehingga pada saat refrigerant masuk kedalam evaporator sudah dalam bentuk campuran cair dan gas. Di evaporator terjadi perubahan fase dari campuran cair dan gas menjadi gas panas lanjut yang di sertai peningkatan suhu sebelun dihisap kembali oleh kompresor. Proses ini akan berlangsung secara berulang-ulang. Siklus kompresi uap pada diagram p-h di sajikan pada gambar 2.2.. Gambar 2.13 Siklus Kompresi Uap Pada Diagram p-h Dengan Pemanasan Lanjut dan Pendinginan Lanjut.

(37) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 20. Gambar 2.14 T-S Diagram Dengan Pemanasan Lanjut dan Pendinginan Lanjut Proses dari kompresi uap tersusun ada beberapa proses. (a) proses kompresi (b) proses kondensasi (c) proses ekspansi (d) proses evaporasi. a. Proses (1-2) Proses Kompresi Proses ini dilakukan oleh kompresor dan berlangsung secara isentropik adiabatik. Dalam proses ini diperlukan tenaga dari luar untuk menggerakkan kompresor (Win). Kondisi awal refrigerant pada saat masuk ke dalam kompresor adalah uap panas lanjut bertekanan rendah, setelah mengalami kompresi refrigerant akan menjadi uap panas lanjut bertekanan tinggi. Karena proses ini berlangsung secara isentropic (iso entropi atau entropi tetap), maka temperatur ke luar kompresor pun meningkat. b. Proses (2-2’) Proses Penurunan Suhu Gas Panas Lanjut Proses ini adalah proses penurunan suhu dari das panas lanjut ke gas jenuh. Proses ini berlangsung di kondensor. Proses berlangsung pada tekanan yang tetap. Pada saat proses, kalor dari refrigerant dibuang keluar, sehingga.

(38) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 21. suhunya turun. Perpindahan kalor dapat terjadi karena suhu refrigerant lebih tinggi dibandingkan dengan suhu udara di sekitar kondensor. c. Proses (2’-3’) Proses Pengembunan Proses ini berlangsung pada kondensor. Refrigerant bertemperature tinggi masuk kondensor untuk melepaskan kalor karena perbedaan suhu refrigerant lebih tinggi dari pada suhu lingkungan sekitar. Dalam proses ini terjadi perubahan fase refrigerant yaitu perubahan gas jenuh menjadi cair jenuh. Hal ini berarti bahwa di dalam kondensor terjadi pertukaran kalor antara refrigerant dengan lingkungannya. Proses ini berlangsung pada tekanan dan suhu tetap, meskipun refrigerant mengeluarkan kalor. d. Proses (3’-3) Proses Pendinginan Lanjut Pada proses pendinginan lanjut terjadi penurunan suhu. Proses pendinginan lanjut membuat membuat refrigerant yang keluar dari kondensor benar-benar dalam keadaan cair. Hal ini membuat refrigerant lebih mudah mengalir melalui katup ekspansi dalam sebuah sistem pendingin. Proses ini terjadi pada entalpi tetap. e. Proses (3-4) Proses Penurunan Tekanan Proses penurunan tekanan ini berlangsung di katup ekspansi. Pada proses ini tidak terjadi perubahan entalpi tetapi terjadi penurunan tekanan dan temperatur. Katup ekspansi selain berfungsi menurunkan tekanan dan suhu, berfungsi untuk mengatur laju aliran refrigerant. Pada proses ini, refrigerant mengalami perubahan fase dari fase cair menjadi campuran cair dan gas. f. Proses (4-1’) Proses Pendidihan/Evaporasi.

(39) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 22. Proses ini berlangsung secara isobar isothermal (tekanan konstan, temperatur konstan) di dalam evaporator. Panas dari lingkungan akan diserap oleh cairan refrigerant yang bertekanan rendah sehingga refrigerant berubah fase dari campuran cair dan gas menjadi uap bertekanan rendah. Kondisi refrigerant saat masuk evaporator dalam fase campuran cair dan gas. Proses pendidihan berlangsung pada tekanan konstan, dan suhu konstan. g. Proses (1’-1) Proses Pemanasan Lanjut Pada proses pemanasan lanjut terjadi kenaikan suhu. Proses berlangsung pada tekanan konstan. Dengan adanya pemanasan lanjut, refrigerant yang akan masuk ke dalam kompresor benar-benar dalam kondisi gas. Hal ini membuat kompresor bekerja lebih ringan dan aman.. 2.1.3 Rumus-rumus Perhitungan Karakteristik Mesin Pendingin Untuk menentukan hasil dari unjuk kerja dari mesin pendingin diperlukan rumus-rumus perhitungan, antara lain seperti, kerja kompresor, kalor yang dilepas evaporator persatuan massa refrigerant, kalor yang diserap evaporator persatuan massa refrigerant, COPaktual, COPideal, efisiensi dan laju aliran massa. a. Kerja Kompresor. Besar kerja kompresi per satuan massa refrigerant dapat dihitung dengan menggunakan Persamaan (2.1). Win = h2– h1 Pada Persamaan (2.1) : o Win : kerja kompresor persatuan massa refrigerant. (2.1).

(40) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 23. o h1 : entalpi refrigerant saat masuk kompresor o h2 : entalpi refrigerant saat keluar kompresor. b. Kalor yang dilepas kondensor Besar kalor per satuan massa refrigerant yang dilepas kondensor dapat dihitung dengan menggunakan Persamaan (2.2) Qout = h2 – h3. (2.2). Pada Persamaan (2.2) : o Qout : besar kalor persatuan massa refrigerant yang dilepas kondensor o h2. : entalpi refrigerant saat keluar kompresor. o h3. : entalpi refrigerant saat masuk katup ekspansi. c. Kalor yang diserap evaporator Besar kalor per satuan massa refrigerant yang diserap evaporator dapat dihitung dengan menggunakan Persamaan (2.3) Qin = h1 – h4 Pada Persamaan (2.3) : o Qin : besar kalor persatuan massa refrigerant yang diserap evaporator o h1 : entalpi refrigerant saat masuk kompresor o h4 : entalpi refrigerant saat masuk evaporator. d. Coefficient Of Performance (COP aktual). (2.3).

(41) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 24. COP dipergunakan untuk menyatakan perfomance (unjuk kerja) dari siklus refrijerasi. Semakin tinggi COP yang dimiliki oleh suatu mesin pendingin maka akan semakin baik mesin pendingin tersebut. COP tidak mempunyai satuan karena merupakan perbandingan antara dampak refrigerasi (h1-h4) dengan kerja kompresor (h2-h1) dinyatakan dalam Persamaan (2.4) COP aktual =. (2.4). Pada Persamaan (2.4) : o COP aktual : koefisien prestasi mesin AC mobil aktual o h1. : entalpi refrigerant saat masuk kompresor. o h2. : entalpi refrigerant saat keluar kompresor. o h4. : entalpi refrigerant saat masuk evaporator. e. COP ideal (Coefficient Of Performance). Besarnya koefisien yang menyatakan performance dalam posisi ideal pada siklus kompresi uap dapat dihitung dengan Persamaan (2.5) COP ideal = Pada Persamaan (2.5) : o COP ideal : koefisien prestasi maksimum mesin AC mobil o Te. : suhu evaporator. o Tc. : suhu kondensor. (2.5).

(42) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 25. f. Efisiensi mesin AC mobil Besarnya efisiensi mesin AC mobil dapat dihitung dengan menggunakan Persamaan (2.6) . =. (2.6). Pada Persamaan (2.6) : o COPideal. : koefisien prestasi maksimum mesin AC mobil. o COPaktual : koefisien prestasi aktual mesin AC mobil. g. Laju liran massa refrigerant. Besarnya. laju. aliran. massa. refrigerant. dapat. dihitung. dengan. mempergunakan Persamaan (2.7) ṁ=. =. Catatan : 1 watt = 1 J/s Pada Persamaan (2.7) : o ṁ : laju aliran massa refrigerant o V : Voltase kompresor o I. : Arus kompresor. o P : Daya kompresor o Win : kalor besar kerja kompresor. (2.7).

(43) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 26. Untuk mengetahui nilai entahalpy dari setiap proses yang bekerja dalam siklus kompresi uap, dapat menggunakan p-h diagram. Dengan bantuan diagram tekanan-entalpi, besaran yang penting seperti kerja kompresor, kerja kondensor, kerja evaporator dan COP dalam siklus kompresi uap dengan pemanasan lanjut dan pendinginan lanjut dapat diketahui. Dalam penggunaan diagram entalpitekanan tergantung jenis bahan pendingin (refrigerant) yang dipakai. Untuk diagram tekanan-entalpi pada jenis refrigerant 134a disajikan pada Gambar dibawah ini adalah p-h diagram untuk refrigerant R-134a..

(44) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. Gambar 2.15 Grafik p-h diagram refrigerant R-134a. 27.

(45) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 28. 2.2 Tinjauan Pustaka Amna Citra Farhani (2007) meneliti tentang penggantian R12 dengan R22 pada mesin pendingin. Hasil penelitian memperlihatkan bahwa penggantian R22 pada mesin pendingin kompresi uap yang menggunakan refrigerant R12 mempengaruhi kinerja komponen mesin pendingin. Efek pendinginan, panas buang kondensor dan kompresi. Hasil kompresi yang didapat dari R22 lebih besar, akan tetapi tidak diikuti dengan laju pendinginan yang cepat. Besarnya nilai ketiga parameter ini dikarenakan besarnya laju aliran massa yang terjadi. Suhu evaporasi yang dapat dicapai R22 lebih rendah dari pada R12 karena kurangnya kalor serap air sebagi medium pendingin. Anwar, K (2010), melakukan penelitian mengenai efek beban pendingin terhadap kinerja system mesin pendingin meliputi kapasitas refrigerant, koefisien prestasi dan waktu pendinginan. Metode yang digunakan adalah metode eksperimental dengan variasi beban pendingin. Beban pendingin yang diperoleh dengan menempatkan bola lampu 60, 100, 200, 300, dan 400 watt di dalam ruang pendingin. Pengambilan data dilakukan secara langsung pada unit pengujian mesin pendingin. Data dianalisis secara teoritis berdasarkan data eksperimen dengan menentukan kondisi refrigerant pada setiap titik siklus. Hasil penelitian menunjukkan bahwa peningkatan beban pendingin menghasilkan koefisien prestasi sistempendingin berbentuk kurva parabola. Performa optimum pada pengujian selama 30 menit diperoleh padabola lampu 200 watt dengan COP sebesar 2,64..

(46) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 29. Maclaine (2004) telah melakukan pengujian tentang Usage and risk of hydrocarbon refrigerants in motor cars for Australia and the United States. Penggunan refrigerant HC-290/600 di Australia sebesar 0,33 ± 0,12 x 106 pada tahun 2002 dan di Amerika sebesar 4,7 ± 1,7 x 10 6 pada tahun 2002. Penggunaan HC-290/600 memberikan hasil : tidak mudah terbakar dan risiko penggunaan HC290/600 jauh lebih kecil dibanding dengan refrigerant yang dijual di pasaran. Willis (2013) melakukan penelitian yang membandingkan prestasi kerja refrigerant R22 dengan R134a pada mesin pendingin. Penelitian ini membahas mengenai perbandingan refrigerant R22 dengan R134a untuk menentukan refrigerant mana yang lebih baik untuk digunakan, baik dari efek refrigerasi maupun COP (koefisien prestasi) dan ramah tehadap lingkungan. Dari hasil penelitian yang dilakukan pada kedua jenis refrigerant, diketahui bahwa karakteristik dari kedua refrigerant berbeda yang kemudian akan berpengaruh pada prestasi kerjanya. R22 dari segi prestasinya lebih baik dari R134a, akan tetapi R22 tidak ramah lingkungan. Sedangkan R134a prestasi kerjannya lebih rendah dibandingkan dengan R22, akan tetapi R134a lebih ramah lingkungan dari pada R22. Yuswandi (2007) telah melakukan penelitian tentang pengujian unjuk kerja sistem AC mobil statik eksperimen menggunakan refrigerant CFC-12 dan HFC-134a dengan variasi putaran (rpm) kompresor. Penelitian tersebut bertujuan untuk mengetahui pengaruh variasi putaran kompresor terhadap unjuk kerja dari sistem AC mobil. Peneliti memakai alat peraga mesin AC mobil yang telah dilengkapi dengan sensor temperatur dan tekanan. Komponen utama sistem AC.

(47) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 30. mobil terdiri dari : kompresor, kondensor, receiver drier, katup ekspansi, dan evaporator. Fluida kerja yang digunakan yaitu refrigeran CFC-12 dan HFC-134a. Pengujian dilakukan dengan memvariasikan putaran kompresor , yaitu 1000 rpm, 1200 rpm, 1500 rpm, 1800 rpm, dan 2000 rpm. Hasil penelitian menunjukkan semakin tinggi putaran kompresor maka COP akan mengalami penurunan. CFC12 mempunyai COPcarnot, COPstandar, dan COPaktual yang lebih tinggi dibandingkan dengan HFC-134a. Kapasitas refrigerasi dan kerja kompresi HFC-134a mempunyai nilai yang lebih besar dibandingkan CFC-12..

(48) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. BAB III PEMBUATAN ALAT. 3.1 Komponen-komponen mesin AC mobil Komponen utama pada mesin AC mobil yang dipergunakan dalam penelitian ini adalah kompresor, kondensor, katup ekspansi, receiver drier, evaporator, dan refrigeran R-134a. a.) Kompresor Kompresor yang dipergunakan dalam penelitian ini adalah sebagai berikut:. Gambar 3.1 Kompresor. 31.

(49) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. Gambar 3.2 Kompresor. Jenis kompresor. : swash plate. Voltase. : 220 volt. b.) Kondensor Kondensor yang digunakan dalam penelitian ini mempunyai spesifikasi sebagai berikut:. 32.

(50) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. Gambar 3.3 Kondensor. Gambar 3.4 Kondensor Jenis Kondensor. : Kondensor Pipa Bersirip. Ukuran. :pxlxt. = 50 cm x 30 cm x 3 cm. Bahan Pipa. : Besi,. diameter. : 6 cm. 33.

(51) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. Bahan Sirip. : Besi,. Jumlah Sirip. : 1100. jarak antar sirip. 34. : 3 cm. c.) Katup Ekspansi Katup ekspansi yang di gunakan dalam penelitian ini memiliki spesifikasi sebagai berikut:. Gambar 3.5 Katup Ekspansi.

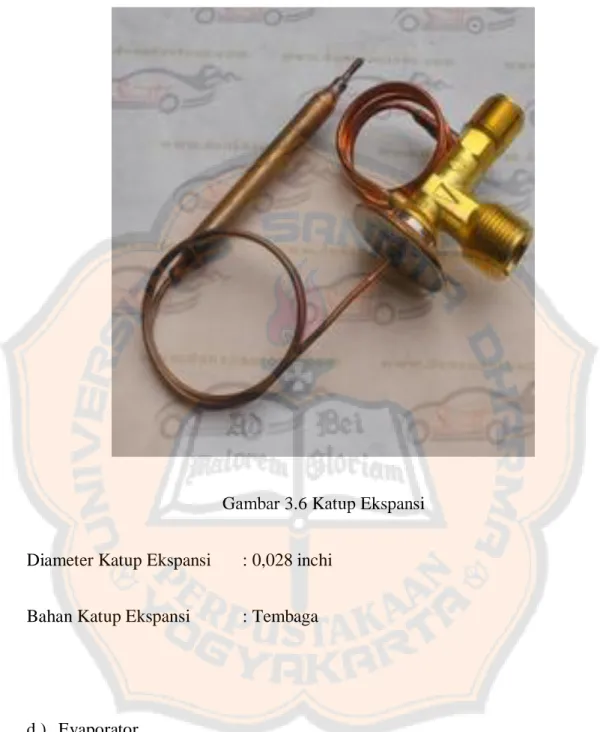

(52) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 35. Gambar 3.6 Katup Ekspansi Diameter Katup Ekspansi. : 0,028 inchi. Bahan Katup Ekspansi. : Tembaga. d.) Evaporator Spesifikasi evaporator yang di gunakan dalam penelitian ini adalah sebagai berikut:.

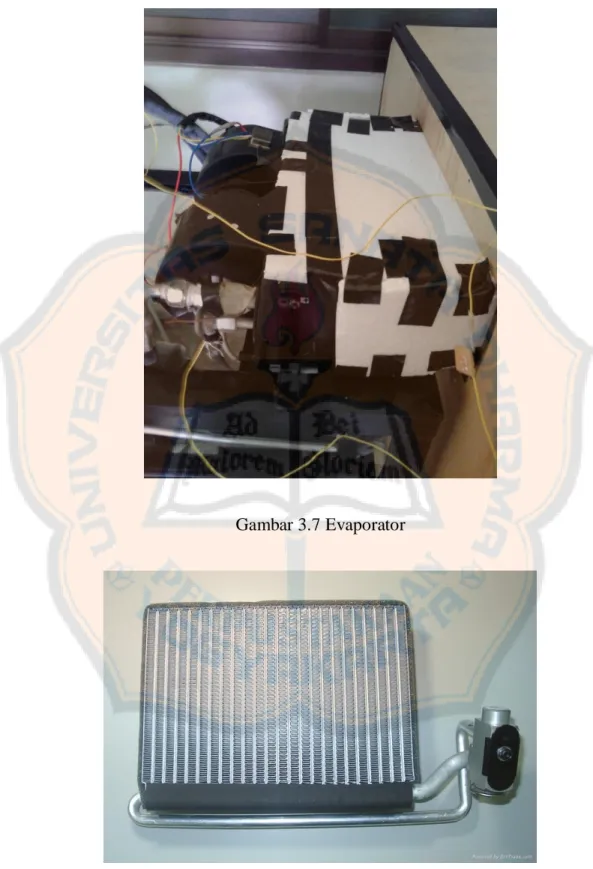

(53) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. Gambar 3.7 Evaporator. Gambar 3.8 Evaporator. 36.

(54) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. Bahan Pipa Evaporator. : tembaga, Dimeter. Sirip Evaporator. : alumunium. Ukuran Evaporator. :Pxlxt. 37. : 6 mm. = 30 cm x 10 cm x 5 cm. e.) Receiver Dryer/Filter Dryer Receiver Dryer yang di gunakan dalam penelitian ini memiliki spesifikasi sebagai berikut:. Gambar 3.9 Receiver Dryer.

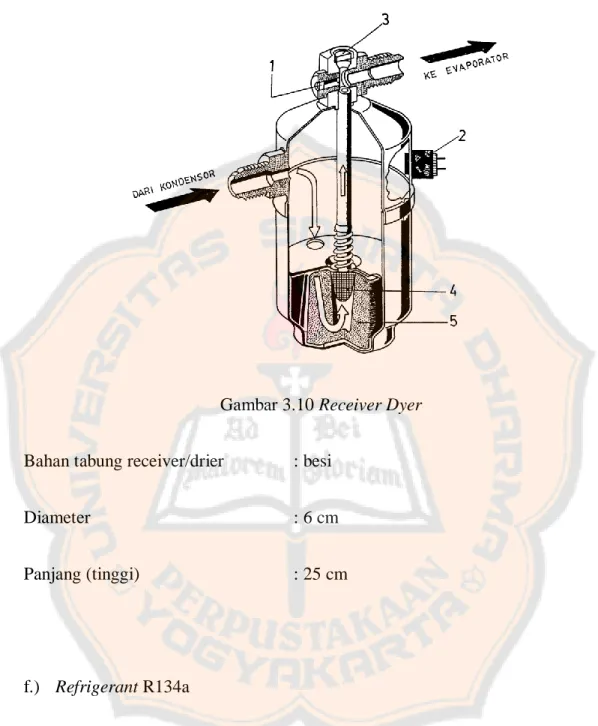

(55) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 38. Gambar 3.10 Receiver Dyer Bahan tabung receiver/drier. : besi. Diameter. : 6 cm. Panjang (tinggi). : 25 cm. f.) Refrigerant R134a Refrigerant R134a digunakan sebagai fluida kerja pada mesin AC mobil yang dibuat. Dalam penelitian ini dipergunakan refrigerant R134a karena lebih ramah lingkungan dibandingkan dengan jenis refrigerant lain yang tersedia dipasaran..

(56) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 39. Gambar 3.11 Tabung Refrigerant R134a g.) Motor Listrik Motor listrik berfungsi sebagai engine yang memutar kompresor agar sistem AC dapat berjalan. Berikut adalah spesifikasi dari motor listrik: Daya motor listrik. : 2 hp. Rpm motor listrik. : 1480 rpm. Voltase motor listrik : 220 volt.

(57) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 40. Gambar 3.12 Motor Listrik 3.2 Peralatan Pendukung a) Pompa Vakum Pompa vakum adalah alat yang digunakan untuk mengeluarkan udara dari dalam system AC mobil sebelum diisi Freon.. Gambar 3.13 Pompa Vakum.

(58) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 41. b) Sterofoam Berfungsi sebagai isolator agar tidak terjadi kebocoran di dalam sistem AC mobil.. Gambar 3.14 Sterofoam c) Manifold Gauge Alat yang berfungsi untuk mengukur tekanan refrigerant pada saat pengisian Freon maupun pada saat AC mobil sedang bekerja. Yang berwarna biru untuk tekanan rendah dan berwarna merah untuk tekanan tinggi.. Gambar 3.15 Manifold Gauge.

(59) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. d) Adaptor Adaptor mempunyai fungsi untuk merubah arus dari AC ke DC. Spesifikasi adaptor sebagai berikut : Arus. : 7.5 A. Voltase. : 6 Volt, 9 Volt, 12 Volt, 13,2 Volt. Gambar 3.16 Adaptor. Gambar 3.17 Adaptor. 42.

(60) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 43. e) Alat Pemotong Pipa Alat pemotong pipa adalah alat yang mempunyai fungsi untuk memotong pipa, agar hasil potongan menjadi rapi. Selain ini juga mudah untuk dipergunakan, pipa tidak bengkok dan tidak menghasilkan tatal.. Gambar 3.18 Alat Pemotong Pipa. f) Blower Blower digunakan untuk menghembuskan udara dingin dari evaporator ke ruang kabin mobil.. Gambar 3.19 Blower.

(61) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 44. g) Kipas Kondensor Kipas kondensor berfungsi untuk mengalirkan fluida udara melewati kondensor agar proses pelepasan kalor pada kondensor dapat dipercepat.. Gambar 3.20 Kipas Kondensor h.) Tang Meter Tang meter digunakan sebagai alat untuk mendeteksi daya yang digunakan oleh motor listrik pada saat kopling magnet berfungsi dan tidak berfungsi.. Gambar 3.21 Tang Meter.

(62) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 45. i.) Tachometer Tachometer berfungsi untuk mengukur rpm pada pully yang berada kopling magnet.. Gambar 3.22 Tachometer j.) Kabin (ruang AC mobil) Kabin ini berfungsi sebagai ruang pendinginan AC mobil yang terbuat dari triplek dan rangka kayu dan dilapisi dengan sterefoam. Ruang pendinginan ini memiliki ukuran p x l x t ( 1,5 m x 1.2 m x 1 m ).. Gambar 3.23 Kabin.

(63) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 46. 3.3 Persiapan Alat dan Bahan Untuk mempercepat dan mempermudah proses pembuatan AC mobil maka diperlukan tahap-tahap sebagai berikut seperti, persiapan komponenkomponen. Berikut adalah komponen-komponen utama yang harus di persiapkan ( Kompresor, Kondensor, Evaporator, Katup Ekspansi), dan alat bantu yang di perlukan dalam pembuatan AC mobil. Setelah semua komponen sudah lengkap maka tahap berikutnya yaitu proses penyambungan komponen-komponen AC mobil.. 3.4 Proses Pembuatan Mesin AC mobil Dalam pembuatan AC mobil diperlukan langkah-langkah sebagai berikut: a. Proses Pembuatan Rangka dan Perakitan Komponen Pada proses ini, rangka dan komponen AC mobil sudah terpasang. Namun dalam hal kelistrikan, terutama blower dan kipas kondensor tidak dapat digunakan, sehingga perlu adanya perbaikan sistem kelistrikan pada rangkaian tersebut. Dalam melakukan perbaikan, diperlukan adaptor untuk menggerakan blower dan kipas kondensor.. Adaptor dihubungkan ke blower dan kipas. kondensor dengan menghubungkan kabel adaptor dengan kabel blower dan kipas kondensor. Selain sebagai penghubung adaptor juga berfungsi sebagai perubah arus dari AC ke DC, karena komponen AC mobil menggunakan arus DC sehingga perlu dirubah agar komponen dapat bekerja..

(64) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 47. Gambar 3.24 Rangkaian Listrik dari Sumber Listrik - Adaptor - Kipas Kondensor.. Gambar 3.25 Rangkaian Listrik dari Sumber Listrik – adaptor – blower b. Proses Pemasangan Manifold Gauge Proses. pemasangan. manifold. gauge. dilakukan. sebelum. proses. pemvakuman. Apabila proses ini dilakukan sebelum pemvakuman maka akan siasia karena udara akan masuk kembali kedalam sistem AC. Dalam pemasangan manifold gauge ini diperlukan pengemangan pipa dan pemotongan pipa karena manifold gauge akan pasang pada kompresor, karena manifold gauge memiliki fungsi untuk mendeteksi tekanan refrigerant dalam kompresor..

(65) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 48. c. Proses Pemvakuman AC mobil. Proses ini bertujuan untuk mengeluarkan udara-udara yang terjebak di dalam saluran-saluran AC mobil agar siklus dalam AC mobil dapat berjalan dengan lancar. Dalam proses ini di perlukan pompa vakum sebagai alat untuk menghisap udara yang ada di dalam saluran-saluran mesin AC mobil. d. Proses Pengisian Refrigerant R134a. Dalam proses ini diperlukan refrigerant R134a sebagai fluida kerja AC mobil. Tekanan refrigerant yang akan dimasukan dalam siklus AC mobil harus sesuai dengan standar kerja AC mobil agar dapat bekerja dengan maksimal. e. Proses Pengujian AC mobil Dalam proses pengujian AC mobil ini kita menyalakan mesin AC mobil sekitar 30-60 menit. kemudian apabila terjadi bunga es pada katup ekspansi dan evaporator serta tekan yang konstan pada manifold gauge/pressure gauge maka mesin AC mobil sudah dapat kita gunakan untuk pengambilan data..

(66) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. BAB IV METODOLOGI PENELITIAN 4.1 Alur Penelitian Langkah-langkah kerja yang dilakukan dalam penelitian tentang AC mobil ini mengikuti alur penelitian seperti tersaji pada Gambar 4.1 Mulai. Persiapan komponen : motor listrik, kompresor, kondensor, evaporator, katup ekspansi, adaptor, kipas kondensor, blower evaporator, dan ruang kabin.. Perakitan Komponen-Komponen AC mobil. Proses pemvakuman Pengisian Refrigerant R134a. Tidak baik Uji coba Baik. Pengambilan data P1, P2, T1, T3,Truang, I, dan V Penggambaran siklus kompresi uap pada P-h diagram untuk memperoleh h1, h2, h3, h4, Te, dan Tc Pengolahan data Qin, Qout, Win, COPaktual, COPideal, efisiensi, dan laju aliran massa Pembahasan, kesimpulan, dan saran Selesai Gambar 4.1 Diagram alir penelitian 49.

(67) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 50. 4.2 Mesin yang Diteliti Dalam penelitian ini, mesin AC mobil yang digunakan menggunakan siklus kompresi uap dengan komponen-komponen AC mobil standar yang ada di pasaran. Mesin AC mobil yang digunakan untuk penelitian merupakan hasil rakitan sendiri yang proses bekerjanya disertai dengan pemanasan lanjut dengan pendinginan lanjut dan putaran kompresor sebesar 1036 rpm. Proses pendinginan yang terjadi dalam AC mobil ini dilakukan dengan cara menghembuskan udara melewati evaporator. Udara dingin yang dihasilkan kemudian dialirkan ke ruang kabin mobil. Gambar 4.2 menyajikan skematik rangkaian komponen mesin AC mobil dan Gambar 4.3 menyajikan gambar hasil AC mobil yang dirakit.. Gambar 4.2 Skematik rangkaian komponen AC mobil.

(68) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 51. Gambar 4.3 Mesin AC mobil yang dirakit. 4.3 Posisi Pemasangan Alat Ukur Dalam proses pengambilan data (P1 dan P2) dan (T1 dan T3) langkah pertama adalah menyiapkan alat ukur seperti manifold gauge dan termokopel. Kemudian untuk memasang kedua alat tersebut, langkah kedua yaitu menentukan posisi titik-titik pada mesin AC mobil. Posisi titik-titikyang akan dipasangi alat ukur manifold gauge dan termokopel pada mesin AC mobil disajikan pada Gambar 4.4 manifold gauge di gunakan untuk menukur tekanan rendah dan tekanan tinggi pada kompresor, dan termokopel di pergunakan untuk mengukur.

(69) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 52. suhu refrigerant yang mengalir pada pipa-pipa yang terpasang pada komponen AC mobil.. Gambar 4.4 Skematik mesin AC mobil Keterangan pada Gambar 4.4 : Titik 1 : Tempat pemasangan termokopel T1 dan alat ukur tekanan P1 Titik 2 : Tempat pemasangan alat ukur tekanan P2 Titik 3 : Tempat pemasangan termokopel T3.

(70) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 53. 4.4 Alat Bantu Penelitian Dalam penelitian AC mobil ini membutuhkan alat-alat bantu lainnya untuk mempermudah proses pengambilan data. Alat-alat bantu tersebut adalah, termokopel dan alat penampilnya, alat ukur tekanan (manifold gauge), dan p-h diagram. a. Termokopel dan Alat Penampilnya Fungsi termokopel adalah sebagai alat sensor suhu yang digunakan untuk mengetahui perbedaan suhu pada refrigerant saat bekerja. Alat penampil suhu digital mempunyai fungsi sebagai alat yang memperlihatkan nilai suhu yang diukur.. Gambar 4.5 Penampil suhu. Gambar 4.6 Termokopel. b. Alat Pengukur Tekanan Pengukur tekanan mempunyai fungsi untuk mengetahui nilai tekanan refrigerant. Pengukur tekanan berwarna merah untuk mengukur tekanan tinggi, sedangkan yang berwarna biru untuk mengukur tekanan rendah..

(71) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 54. Gambar 4.7 Alat ukur tekanan (manifold gauge) c. P-h Diagram P – h diagram mempunyai fungsi untuk menggambarkan siklus kompresi uap AC mobil. Dengan P - h diagram, dapat diketahui nilai entalpi di setiap titik yang diteliti, suhu kondensor (Tc), dan suhu evaporator (Te).. Gambar 4.8 P-h Diagram.

(72) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 55. d. Stopwatch Stopwatch berfungsi untuk mengukur waktu yang diperlukan dalam pengambilan data agar tepat pada waktu yang telah ditentukan.. Gambar 4.9 Stopwatch e. Tachometer Tachometer adalah alat untuk mengukur putaran mesin khususnya jumlah putaran yang dilakukan oleh putaran poros dalam satu satuan waktu.. Gambar 4.10 Tachometer.

(73) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 56. 4.5 Cara Mendapatkan Data Suhu dan Tekanan pada Setiap Titik yang Sudah Ditentukan Untuk mendapatkan data-data dari hasil penelitian, diperlukan alat ukur seperti termokopel, dan alat ukur tekanan (manifold gauge). Dalam pengukuran suhu dan tekanan dilakukan setiap 3 menit sekali pada saat kopling magnet menghubungkan roda pulli dan poros kompresor sehingga menyebabkan refrigerant mengalir pada setiap komponen utama AC mobil. Ketika suhu di dalam ruangan kabin sudah menunjukan 21˚C maka kopling magnet akan diputuskan. Tabel 4.1Tabel data untuk pencatatan hasil pengukuran T1, T3, P1, P2, V, dan I. No. Waktu t (menit). T1 (oC). T3 (oC). P1 (psia). P2 (psia). V (Volt). I (Ampere). 1. 3. .... .... .... .... .... .... 2. 6. .... .... .... .... .... .... 3. 15. .... .... .... .... .... .... 4. 18. .... .... .... .... .... .... 4.6 Cara Mengolah Data Prosedur pengolahan data : a. Setelah semua data suhu (T1 dan T3) dan tekanan (P1 dan P2) pada setiap titik diperoleh maka langkah selanjutnya adalah proses menggambarkan siklus kompresi uap pada P – h diagram. Dengan menggambarkan dalam P – h.

(74) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 57. diagram dapat diketahui nilai entalpi (h1, h2, h3, h4), suhu kondensor, suhu evaporator dan suhu refrigerant keluar kompresor. b. Data nilai-nilai entalpi yang sudah didapat kemudian digunakan untuk menghitung besarnya energi kalor persatuan massa yang dilepaskan kondensor, menghitung kerja kompresor, menghitung besarnya energi kalor persatuan massa yang diserap evaporator, nilai COP. ideal,. nilai COP. aktual. AC. mobil dan efisiensi, serta laju aliran massa refrigerant. c. Perhitungan dilakukan dengan menggunakan persamaan-persamaan yang ada seperti Persamaan (2.1) untuk menghitung kerja kompresor, Persamaan (2.2) untuk menghitung energi kalor yang dilepas kondensor, Persamaan (2.3) untuk menghitung kalor yang diserap evaporator, Persamaan (2.4) untuk menghitung. COP. aktual,. Persamaan (2.5) untuk menghitung COP. ideal,. Persamaan (2.6) untuk menghitung efisiensi AC mobil dan Persamaan (2.7) untuk menghitung laju aliran massa refrigerant. d. Hasil-hasil perhitungan (Qin, Qout, Win, COP. aktual,. COP. ideal,. Efisiensi, Laju. aliran massa) kemudian digambarkan dalam bentuk grafik agar memudahkan pembahasan. Dalam proses pembahasan harus mempertimbangkan hasil-hasil penelitian sebelumnya dan juga tidak lepas dari tujuan penelitian. 4.7 Cara Mendapatkan Kesimpulan Kesimpulan diperoleh dari hasil pembahasan yang telah dilakukan. Kesimpulan merupakan inti dari pembahasan. Kesimpulan harus dapat menjawab tujuan dari penelitian..

(75) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. BAB V HASIL PENELITIAN DAN PEMBAHASAN. 5.1. Data Hasil Penelitian Data hasil penelitian untuk nilai tekanan refrigerant (P1 & P2), suhu refrigerant (T1 & T3), Tegangan (V), dan Arus (I) pada titik-titik yang telah ditentukan pada waktu tertentu, disajikan pada Tabel 5.1. Tabel 5.1 Data hasil pengukuran T1, T3, P1, P2, V, dan I No 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20. Menit t (menit) 3 6 15 18 27 30 39 42 45 51 54 57 63 66 72 75 81 84 87 93. T1 ( ˚C ) 34,48 33,95 35,28 33,68 36,08 35,60 35,35 34,53 34,78 34,88 34,73 35,13 35,08 35,23 35,15 33,95 36,48 34,43 35,95 35,50. T3 ( ˚C ) 44,10 44,90 44,58 45,48 45,13 45,58 43,93 44,45 45,08 42,58 44,85 44,15 43,48 44,55 42,88 43,55 45,55 45,40 45,73 45,83. P1 (Psia) 34,45 34,70 35,20 35,20 34,95 34,70 34,70 34,70 34,70 34,70 34,70 34,70 34,95 34,95 34,70 34,70 35,20 35,20 35,20 35,20. P2 (Psia) 160,70 159,95 163,45 163,70 162,95 164,45 164,70 166,58 167,20 168,45 169,08 169,70 168,45 167,20 168,45 169,70 168,45 167,20 168,45 169,70. V (Volt) 220 220 220 220 220 220 220 220 220 220 220 220 220 220 220 220 220 220 220 220. I (Ampere) 5,21 5,29 5,22 5,24 5,20 5,17 5,12 5,21 5,18 5,23 5,22 5,22 5,21 5,24 5,24 5,23 5,21 5,22 5,25 5,23. 58.

(76) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 59. Tabel 5.1 data hasil pengukuran T1, T3, P1, P2, V, dan I (lanjutan) No 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47. Menit t (menit) 96 99 105 108 117 120 126 129 132 141 144 153 156 165 168 177 180 189 192 201 204 213 216 225 228 237 240. T1 ( ˚C ) 34,78 35,48 35,18 35,73 35,15 34,93 36,53 36,78 36,68 35,73 35,78 36,13 34,73 35,18 35,93 37,83 38,53 36,70 36,68 35,20 35,00 36,43 35,53 34,55 34,43 35,08 35,93. T3 ( ˚C ) 45,43 45,95 45,33 45,55 45,35 45,03 46,03 46,70 46,18 45,30 45,25 45,95 44,43 44,85 45,63 45,80 47,40 47,00 46,15 44,23 44,68 47,35 47,40 44,03 44,83 45,58 45,25. P1 (Psia) 35,20 35,20 35,45 35,95 35,70 35,70 35,45 35,45 35,45 35,45 35,45 35,20 35,20 35,45 35,95 35,70 35,70 36,20 36,20 34,70 34,70 35,70 35,70 35,70 34,95 34,95 35,95. P2 (Psia) 168,45 170,95 169,70 167,20 165,95 165,95 168,45 165,20 168,45 168,45 168,45 167,20 168,45 162,83 165,95 165,95 160,45 165,95 167,20 163,45 168,45 168,45 169,45 167,20 167,20 169,70 169,70. V (Volt) 220 220 220 220 220 220 220 220 220 220 220 220 220 220 220 220 220 220 220 220 220 220 220 220 220 220 220. Keterangan : -. P1. : Tekanan refrigerant saat masuk kompresor (Psia).. -. P2. : Tekanan refrigerant saat keluar kompresor (Psia).. -. T1. : Suhu refrigerant saat masuk kompresor (oC).. I (Ampere) 5,20 5,24 5,22 5,23 5,18 5,19 5,21 5,21 5,21 5,22 5,22 5,19 5,14 5,18 5,18 5,29 5,28 5,19 5,25 5,28 5,27 5,20 5,20 5,20 5,20 5,28 5,30.

(77) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. -. T3. : Suhu refrigerant saat masuk katup ekspansi (oC).. -. V. : Tegangan listrik yang digunakan (Volt).. -. I. : Arus listrik yang digunakan (Ampere). 60. 5.2. Perhitungan dan Pengolahan Data. Dari. data. suhu. dan. tekanan. yang. diperoleh. dan. dengan. menggambarkannya pada diagram P-h dapat ditentukan besarnya entalpi (h). Pada penelitian ini dipergunakan diagram P-h R134a. Besar nilai entalpi (h) disetiap titik 1,2,3,4 dari waktu ke waktu disajikan pada Tabel 5.2. Tabel 5.2 Nilai Entalpi (h) dalam satuan Btu/lb. No 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20. Menit t (menit) 3 6 15 18 27 30 39 42 45 51 54 57 63 66 72 75 81 84 87 93. h1 (Btu/lb) 112 111 111 111 112 111 111 111 112 111 112 112 112 113 113 112 113 113 113 113. h2 (Btu/lb) 138 138 138 138 138 138 138 138 139 139 139 139 139 139 139 139 139 139 139 139. h3 (Btu/lb) 38 38 38 38 38 39 37 39 39 37 38 37 37 38 37 38 39 38 39 39. h4 (Btu/lb) 38 38 38 38 38 39 37 39 39 37 38 37 37 38 37 38 39 38 39 39.

(78) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 61. Tabel 5.2 Nilai enthalpi (h) dalam Btu/lb (lanjutan) No 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47. Menit t (menit) 96 99 105 108 117 120 126 129 132 141 144 153 156 165 168 177 180 189 192 201 204 213 216 225 228 237 240. h1 (Btu/lb) 113 113 113 114 111 111 112 113 113 112 112 113 111 112 112 114 114 113 113 113 113 113 112 112 112 112 113. h2 (Btu/lb) 139 139 139 139 138 138 139 138 139 139 139 139 139 139 138 138 138 138 139 138 139 139 139 139 139 139 139. h3 (Btu/lb) 39 39 40 40 38 38 39 40 40 39 39 39 38 37 39 39 40 39 40 38 38 40 39 39 38 37 38. h4 (Btu/lb) 39 39 40 40 38 38 39 40 40 39 39 39 38 37 39 39 40 39 40 38 38 40 39 39 38 37 38. Dalam perhitungan ini , besar entalpi (h) dinyatakan dalam satuan Standar Internasional yaitu kJ/kg (1 Btu/lb = 2,326 kJ/kg). Besar nilai konversi entalpi setiap titik 1,2,3,4 dari waktu ke waktu disajikan pada Tabel 5.3..

(79) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. Tabel 5.3 Nilai entalpi (h) dalam satuan kJ/kg. No 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36. Waktu t (Menit) 3 6 15 18 27 30 39 42 45 51 54 57 63 66 72 75 81 84 87 93 96 99 105 108 117 120 126 129 132 141 144 153 156 165 168 177. h1 (kJ/kg) 260,51 258,19 258,19 258,19 260,51 258,19 258,19 258,19 260,51 258,19 260,51 260,51 260,51 262,84 262,84 260,51 262,84 262,84 262,84 262,84 262,84 262,84 262,84 265,16 258,19 258,19 260,51 262,84 262,84 260,51 260,51 262,84 258,19 260,51 260,51 265,16. h2 (kJ/kg) 320,99 320,99 320,99 320,99 320,99 320,99 320,99 320,99 323,31 323,31 323,31 323,31 323,31 323,31 323,31 323,31 323,31 323,31 323,31 323,31 323,31 323,31 323,31 323,31 320,99 320,99 323,31 320,99 323,31 323,31 323,31 323,31 323,31 323,31 320,99 320,99. h3 (kJ/kg) 88,39 88,39 88,39 88,39 88,39 90,71 86,06 90,71 90,71 86,06 88,39 86,06 86,06 88,39 86,06 88,39 90,71 88,39 90,71 90,71 90,71 90,71 93,04 93,04 88,39 88,39 90,71 93,04 93,04 90,71 90,71 90,71 88,39 86,06 90,71 90,71. h4 (kJ/kg) 88,39 88,39 88,39 88,39 88,39 90,71 86,06 90,71 90,71 86,06 88,39 86,06 86,06 88,39 86,06 88,39 90,71 88,39 90,71 90,71 90,71 90,71 93,04 93,04 88,39 88,39 90,71 93,04 93,04 90,71 90,71 90,71 88,39 86,06 90,71 90,71. 62.

(80) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 63. Tabel 5.3 Nilai entalpi (h) dalam satuan kJ/kg (lanjutan) No 37. Waktu t (Menit) 180. h1 (kJ/kg) 265,16. h2 (kJ/kg) 320,99. h3 (kJ/kg) 93,04. h4 (kJ/kg) 93,04. 38. 189. 262,84. 320,99. 90,71. 90,71. 39. 192. 262,84. 323,31. 93,04. 93,04. 40. 201. 262,84. 320,99. 88,39. 88,39. 41. 204. 262,84. 323,31. 88,39. 88,39. 42. 213. 262,84. 323,31. 93,04. 93,04. 43. 216. 260,51. 323,31. 90,71. 90,71. 44. 225. 260,51. 323,31. 90,71. 90,71. 45. 228. 260,51. 323,31. 88,39. 88,39. 46. 237. 260,51. 323,31. 86,06. 86,06. 47. 240. 262,84. 323,31. 88,39. 88,39. Contoh untuk menentukan besaran nilai nilai entalpi dapat dilihat dari diagram tekanan-entalpi pada jenis refrigerant R-134a. Dari diagram dapat dilihat nilai h2 saat t menit ke-141 adalah 139 Btu/lb. Dalam perhitungan satuan h dinyatakan dalam kJ/kg jadi nilai h2 = 139 Btu/lb = 323,31 kJ/kg (139 Btu/lb x 2,326 kJ/kg). Keterangan dari diagram P-h pada Gambar 5.1 : h1= 260,51 kJ/kg. h3 = 90,71 kJ/kg. h2 = 323,31 kJ/kg. h4 = 90,71 kJ/kg.

(81) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 64. Gambar 5.1 Siklus Kompresi Uap pada diagram P-h refrigerant R 134a diambil dari t menit ke-141..

(82) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 65. 1) Kerja Kompresor persatuan massa refrigerant (Win) Untuk mendapatkan kerja kompresor persatuan massa refrigerant yang dihasilkan oleh AC mobil, dapat menggunakan Persamaan (2.1) : Win. = h2-h1 = 323,31 kJ/kg – 260,51 kJ/kg = 62,80 kJ/kg. Maka kerja kompresor persatuan massa refrigerant sebesar 62,80 kJ/kg (pada saat t = 141 menit) 2) Kalor persatuan massa refrigerant yang dilepas Kondensor (Qout) Untuk mendapatkan nilai kalor persatuan massa refrigerant yang dilepas kondensor pada AC mobil, dapat menggunakan Persamaan (2.2) : Qout. = h2-h3 = 323,31 kJ/kg – 90,71 kJ/kg = 232,60 kJ/kg. Maka kalor persatuan massa refrigerant yang dilepas kondensor sebesar 232,60 kJ/kg (pada saat t = 141 menit) 3) Kalor yang diserap evaporator (Qin).

(83) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 66. Untuk mendapatkan kalor persatuan massa refrigerant yang diserap evaporator pada AC mobil, dapat menggunakan Persamaan (2.3) : Qin. = h1-h4 = 260,51 kJ/kg – 90,71 kJ/kg = 169,80 kJ/kg. Maka kalor persatuan massa refrigerant yang diserap evaporator sebesar 169,80 kJ/kg (pada saat t = 141 menit) 4) COP aktual COPaktual dipergunakan untuk menyatakan perfomance (unjuk kerja) dari mesin AC mobil yang bekerja dengan siklus kompresi uap, dapat dihitung dengan menggunakan Persamaan (2.4) :. COPaktual =. =. =. = 2,70 Maka COP aktual AC mobil sebesar 2,70 (pada saat t = 141 menit) 5) COP ideal Untuk menghitung performance ideal pada AC mobil yang bekerja dengan siklus kompresi uap, dapat menggunakan Persamaan (2.5).

(84) PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 67. COP ideal =. =. = 5,40 Maka COP ideal AC mobil sebesar 5,40 (pada saat t = 141 menit) 6) Efisiensi (η) Untuk mendapatkan efisiensi AC mobil dapat dihitung dengan menggunakan Persamaan (2.6) Efisiensi η =. η=. x 100%. x 100%. η = 50% Maka efisiensi η AC mobil sebesar 50% (pada saat t = 141 menit) 7) Laju aliran massa refrigerant (ṁ) Untuk mendapatkan besarnya laju aliran massa refrigerant dapat dihitung dengan Persamaan (2.7) ṁ. = = = 0,018 kg/s.

Gambar

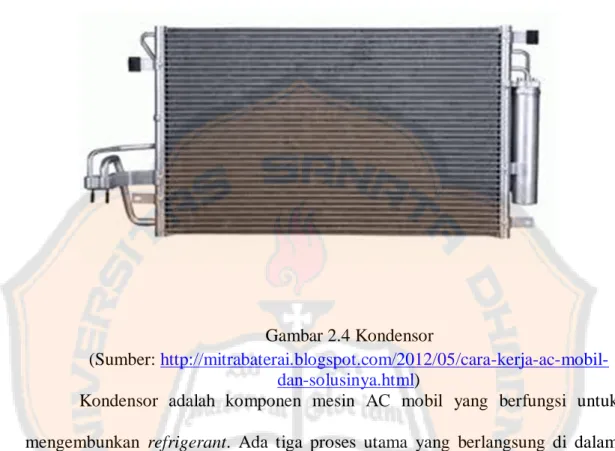

Gambar 2.4 Kondensor
Gambar 2.12 menyajikan siklus konpresi uap.
Gambar 2.13 Siklus Kompresi Uap Pada Diagram p-h Dengan Pemanasan Lanjut  dan Pendinginan Lanjut
Gambar 2.14 T-S Diagram Dengan Pemanasan Lanjut dan Pendinginan Lanjut
