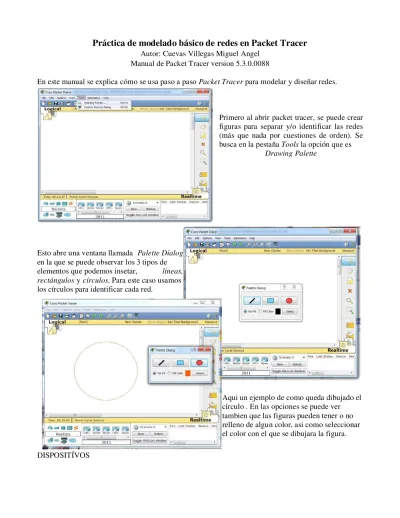

Práctica de modelado básico de redes en Packet Tracer
Autor: Cuevas Villegas Miguel AngelManual de Packet Tracer version 5.3.0.0088
En este manual se explica cómo se usa paso a paso Packet Tracer para modelar y diseñar redes.
Primero al abrir packet tracer, se puede crear figuras para separar y/o identificar las redes (más que nada por cuestiones de orden). Se busca en la pestaña Tools la opción que es
Drawing Palette
DISPOSITÍVOS
Esto abre una ventana llamada Palette Dialog
en la que se puede observar los 3 tipos de elementos que podemos insetar, lineas, rectángulos y círculos. Para este caso usamos
los círculos para identificar cada red.
Se puede ver en la sección marcada con el rectángulo rojo que en esta esquina están todos los dispositivos de forma general que se pueden agregar, ya sean routers, switch, dispositivos finales (lap tops, pc) cables, hubs, etc.
En este ejemplo se insertó un switch, se puede ver la información de los dispositivos si se seleccionan simplemente poniendo el cursor sobre ellos sin presionar ningún click, en este caso se puede ver la información de los puertos y dispositivos del switch y cuales están ocupados, con que IP etc.
Para conectar los dispositivos hay variaciones dependiendo del tipo de conexión.
En este caso se conectó una lap-top con un switch, para ello usamos un cable con configuración directa, pues este tipo de cable es el que debe de usarse para conectar dispositivos que son distintos.
Al seleccionar el cable se da click en el primer dispositivo, no importa cual sea, al hacer esto aparecerá una lista de los puertos posibles que están libres en el dispositivo para conectar en ellos el cable
CONFIGURACION DE IP EN COMPUTADORAS
Al hacer click en los dispositivos finales: computadoras y/ lap top se abre la siguiente ventana
Estas se usan para escribir cuadros de información.
Esto se encuentra ubicado en la barra que está del lado derecho.
CONFIGURAR ROUTER
Para configurar el router, damos click en el router para acceder a la ventana.
En esta ventana podemos ver que del lado izquierdo esta una barra con una lista de diversos dispositivos que se pueden agregar al router, en la esquina inferior derecha se puede apreciar una imagen de como se ve físicamente el dispositivo que se selecciona.
En la parte inferior izquierda se aprecia una descripción de las características del dispositivo
Si pasamos a la pestaña CLI entramos a la consola del router para configurar y asignar las IP
Ya apagado, se arrastra el dispositivo que se quiera agregar al router desde la imagen física al espacio en el que va a entrar, si ya se tiene un dispositivo en el router si se pone el cursor sobre este, se muestra un cuadro en el que se muestra el nombre del dispositivo agregado.
En la terminal para configurar la dirección del router se pone el siguiente código: Empezamos en la terminal con
Router>
Escribir la palabra enable con esto entramos en modo privilegiado Router#
Se escribe ahora el comando configure terminal para entrar en modo configuración Router(config)#
Se escribe el comando interface fastEthernet 0/0 para entrar en
modo configuración específica
Router(config-if)# En el 0/0 puede
ser 0/1 depende de a cual puerto
del router esta conectada la red
Ya aquí, se puede usar el
comando ip address 200.1.1.254 255.255.255.0 Se debe poner la IP
que es la Default Gateway de la red y después la máscara de red. Finalmente se activa la dirección IP negando el comando de
apagado con Router(config-if)#no shutdown
Para configurar la red más pequeña, que es entre 2 dispositivos iguales, en este caso para configurar la ip del dispositivo serial se siguen los pasos.
Se entra hasta modo configuración.
Una vez aquí se entra al modo configuración específica pero esta vez no será de un cable ethernet sino de un serial por ello se entra el comando:
Router(config)#interface serial 0/0/0 Donde el 0/0/0 es el número del dispositivo que se agregó
(WIC) y al que se le asignara la dirección IP ya en el modo configuración específica se asigna la IP de la red.
Router(config-if)#ip address 9.0.0.1 255.0.0.0
(a continuacion se explica comos e coloca dicho reloj)
Se usa el cable cruzado (rojo) con reloj que se encuentra en penúltima posición de izquierda a derecha y en el lado que se pone el reloj es bueno poner una nota para reconocerlo y en ese router se usa el comando clock rate 56000
PRUEVAS.
Es importante destacar que para ver el funcionamiento paso a paso de la red se debe poner la prueba en modo simulación.
Para probar enviar un mensaje se usa el icono del sobre amarillo con un signo de más que se encuentra en la barra al lado derecho. Se selecciona el dispositivo de origen dando click en él y después el icono de destino igual dándole click
Lo primero que pasa al enviar un mensaje es un ARP para identificar si se
encuentra la
Si no se encuentra como es el caso, se envía por la Default Gateway, la cual esta asignada en el Router, de esta forma se manda el mensaje allá
Para configurar la transmisión del mensaje de un router a otro, se debe hacer una configuración estática, para ello se entra en el modo configuración, una vez ahí se escribe el siguiente comando
Router(config)#ip route 1.0.0.0 255.0.0.0 9.0.0.2 Esto esta hecho con la siguiente sintaxis:
ip route Red_de_Destino Mascara_de_red_destino IP_para_Salto la IP_para_salto es la ip del otro
route cuando se hizo la red más pequeña entre un router y otro. Esto se debe hacer con cada una de las redes a las que se comunicara el router, por ello hay que tener cuidado de no olvidarse de alguna, esto debe hacerse en ambos sentidos, de R1 a R2 y de R2 a R1 pues los mensajes deben poder viajar en ambas direcciones.
Para comprobar que se hizo la configuración para que conectara redes distintas de 2 distintos router se hace la prueba. Nótese que en esta ocasión ya no se necesita hacer los ARP puesto que la
Se puede ver la tabla de los dispositivos que ha reconocido un pc cuando hace un ARP, de esta forma la segunda vez que envía un mensaje ya no hace el ARP porque ya sabe en dónde está la otra IP de destino
Para ver la tabla con las direcciones guardadas en el pc se escribe el comando arp -a
Para borrar esta tabla se escribe el comando arp -d
De la misma forma se puede poner en un router para ver los dispositivos que tiene conectados con el comando Router#show ip route con esto se muestran las IP asignadas e a cada uno de sus puertos que
