Pembangunan Taman Blok J Kel. Meruya Utara Peraturan Dan Syarat - Syarat Teknis Pekerjaan (Bestek) 2013

1 Suku Dinas Pertamanan Jakarta Barat

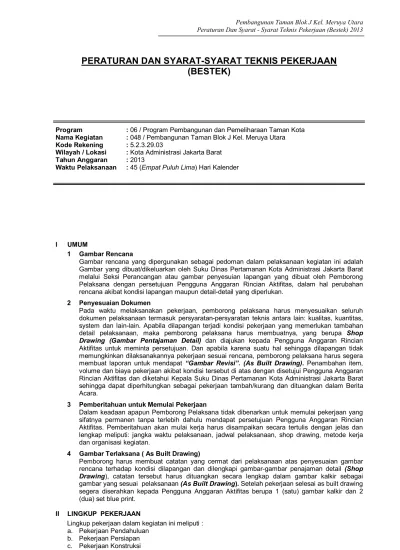

PERATURAN DAN SYARAT-SYARAT TEKNIS PEKERJAAN

(BESTEK)

Program : 06 / Program Pembangunan dan Pemeliharaan Taman Kota

Nama Kegiatan : 048 / Pembangunan Taman Blok J Kel. Meruya Utara

Kode Rekening : 5.2.3.29.03

Wilayah / Lokasi : Kota Administrasi Jakarta Barat

Tahun Anggaran : 2013

Waktu Pelaksanaan : 45 (Empat Puluh Lima) Hari Kalender

I UMUM

1 Gambar Rencana

Gambar rencana yang dipergunakan sebagai pedoman dalam pelaksanaan kegiatan ini adalah Gambar yang dibuat/dikeluarkan oleh Suku Dinas Pertamanan Kota Administrasi Jakarta Barat melalui Seksi Perancangan atau gambar penyesuian lapangan yang dibuat oleh Pemborong Pelaksana dengan persetujuan Pengguna Anggaran Rincian Aktifitas, dalam hal perubahan rencana akibat kondisi lapangan maupun detail-detail yang diperlukan.

2 Penyesuaian Dokumen

Pada waktu melaksanakan pekerjaan, pemborong pelaksana harus menyesuaikan seluruh dokumen pelaksanaan termasuk persyaratan-persyaratan teknis antara lain: kualitas, kuantitas, system dan lain-lain. Apabila dilapangan terjadi kondisi pekerjaan yang memerlukan tambahan detail pelaksanaan, maka pemborong pelaksana harus membuatnya, yang berupa Shop

Drawing (Gambar Pentajaman Detail) dan diajukan kepada Pengguna Anggaran Rincian

Aktifitas untuk meminta persetujuan. Dan apabila karena suatu hal sehingga dilapangan tidak memungkinkan dilaksanakannya pekerjaan sesuai rencana, pemborong pelaksana harus segera membuat laporan untuk mendapat “Gambar Revisi”. (As Built Drawing). Penambahan item, volume dan biaya pekerjaan akibat kondisi tersebut di atas dengan disetujui Pengguna Anggaran Rincian Aktifitas dan diketahui Kepala Suku Dinas Pertamanan Kota Administrasi Jakarta Barat sehingga dapat diperhitungkan sebagai pekerjaan tambah/kurang dan dituangkan dalam Berita Acara.

3 Pemberitahuan untuk Memulai Pekerjaan

Dalam keadaan apapun Pemborong Pelaksana tidak dibenarkan untuk memulai pekerjaan yang sifatnya permanen tanpa terlebih dahulu mendapat persetujuan Pengguna Anggaran Rincian Aktifitas. Pemberitahuan akan mulai kerja harus disampaikan secara tertulis dengan jelas dan lengkap meliputi: jangka waktu pelaksanaan, jadwal pelaksanaan, shop drawing, metode kerja dan organisasi kegiatan.

4 Gambar Terlaksana ( As Built Drawing)

Pemborong harus membuat catatan yang cermat dari pelaksanaan atas penyesuaian gambar rencana terhadap kondisi dilapangan dan dilengkapi gambar-gambar penajaman detail (Shop

Drawing), catatan tersebut harus dituangkan secara lengkap dalam gambar kalkir sebagai

gambar yang sesuai pelaksanaan (As Built Drawing). Setelah pekerjaan selesai as built drawing segera diserahkan kepada Pengguna Anggaran Aktifitas berupa 1 (satu) gambar kalkir dan 2 (dua) set blue print.

II LINGKUP PEKERJAAN

Lingkup pekerjaan dalam kegiatan ini meliputi : a. Pekerjaan Pendahuluan

(2)

III URAIAN PEKERJAAN

A. PEKERJAAN PENDAHULUAN

1) Pengukuran/pematokan dilaksanakan oleh Pemborong pelaksana bersama-sama dengan unsur Suku Dinas Pertamanan Kotamadya Jakarta Barat, Pengawas dan Perencana untuk menjelaskan batas-batas pekerjaan dan penerapan rencana.

2) Pembuatan foto visuil sebagai dokumen sebanyak 1 (satu) set yang setiap lebar fotonya dicetak dengan ukuran 3R dan menunjukkan kemajuan pekerjaan 0%, 50%, 100% dengan posisi pengambilan yang sama dan foto tersebut sebagai lampiran pada waktu mengajukan tagihan/termin.

3) Pembuatan/pemasangan papan nama Proyek sebanyak 1 (satu) buah dibuat dengan bentuk dan ukuran 240 x 120 cm sesuai standar DKI dan dipasang pada tempat yang mudah dibaca oleh umum. Papan nama dibuat dari bahan multipleks 8 mm.

4) Pemasangan direksi keet/bedeng sementara sesuai gambar dengan ketentuan sbb :

 Ukuran bedeng 4 x 3m.

 Atap seng gelombang tebal 0,25 mm.

 Dilengkapi 1 set kursi / meubel sederhana, kaca nako.

B. PEKERJAAN PERSIAPAN

 Pembersihan lapangan dan perataan pada area taman dari sampah, batu, kerikil dan puing yang dapat mengganggu pelaksanaan pekerjaan.

 Angkut/buang sampah eks. Pembersihan lapangan dan bongkaran.

C. PEKERJAAN KONSTRUKSI

1). Perbaikan Pedestrian & Joging Track

Pekerjaan ini bertujuan untuk fasilitas masyarakat, agar dapat menikmati taman dengan mudah berjalan kaki. Adapun pekerjaan pada tahap ini meliputi:

a. Kanstin

Galian tanah biasa untuk area bingkai pedestrian dengan kedalaman maksimal s.d 0.1m, dilanjutkan pengurugan kembali tanah bekas galian dan dilanjutkan dengan pekerjaan lantai kerja dengan adukan 1PC : 3Psr : 5Krl tebal 5cm serta pekerjaan pemasangan kanstin precast uk. 10x20x40 termasuk pekerjaan mengisi nat dengan bahan semen putih adukan 1PC : 4Psr.

b. Pasang Conblock.

 Sebelum dipasang cobblestone, terlebih dahulu dilakukan galian tanah biasa untuk area pemasangan cobblestone dengan kedalaman maksimal s.d 0.1m, Area tanah yang akan dipasangkan cobblestone dipadatkan terlebih dahulu menggunakan stamper agar tanah tidak mengalami penurunan dan diurug dengan sirtu dan screening sebagai dasar untuk pasang cobblestone serta pemasangan cobblestone ukuran 21x21x6 dan Conblock tipe Veta 10.5x10.5x6 warna hitam.

 Setelah cobblestone terpasang, kemudian pemadatan conpave yang sudah terpasang menggunakan stemper agar kepadatan conpave jadi maksimal dan permukaan perkerasan menjadi rata dan rapih. (adapun bentuk/ukuran sesuai dengan gambar yang telah ditentukan).

2). Pekerjaan Area Main Entrance

 Galian Tanah biasa pada area yang telah ditentukan dengan kedalaman maksimal 1m dilanjutkan pemadatan tanah terlebih dahulu menggunakan stamper agar tanah tidak mengalami penurunan dan pengurugan dengan pasir urug sebagai lantai kerja.

 Pekerjaan beton dengan mutu f’c = 7,4 Mpa (K 100), slump (12 ± 2)cm, w/c = 0,87, pembesian dengan besi wire mesh M5, pekerjaan bekisting untuk sloof, dilanjutkan pekerjaan batu belah denan campuran spesi 1PC : 6PP serta pekerjaan plesteran 1PC : 2PP denagn tebal 15mm dan pengurugan pasir urug darat.

 Pengurugan dengan sirtu padat untuk peninggian lantai bangunan serta pengurugan dengan screening 5-13mm dan Pemasangan batu baru koral putih/merah. Dilanjutkan pekerjaan pemasangan Classico 6 warna merah dan pemadatan conblock yang sudah terpasang menggunakan stemper agar kepadatan conblock jadi maksimal dan permukaan perkerasan menjadi rata dan rapih. (adapun bentuk/ukuran sesuai dengan gambar yang telah ditentukan).

3). Pekerjaan Duiker

(3)

4). Pekerjaan Area CPG

Pekerjaan ini bertujuan untuk fasilitas masyarakat, agar dapat menikmati taman dengan mudah berjalan kaki. Adapun pekerjaan pada tahap ini meliputi:

 Penggalian tanah biasa untuk kanstin dengan kedalaman maksimal s.d 0.1m, kemudian dipadatkan terlebih dahulu menggunakan stamper agar tanah tidak mengalami penurunan dan diurug dengan sirtu untuk peninggian lantai bangunan serta pembesian dengan besi wire mesh M5.

 Pembuatan lantai kerja dengan adukan 1PC : 2Psr : 3Spl, dlianjutkan pekerjaan beton dengan split/batu pecah dengan adukan 1PC : 2Psr : 3Split, kemudian pekerjaan dasar CPG dengan rubber mat. Serta Pemasangan Ayunan. (adapun bentuk/ukuran sesuai dengan gambar yang telah ditentukan).

5). Pekerjaan Peninggian Lapangan

Adapun pekerjaan peninggian lapangan ini adalah Membongkar/bobok/ketrek/beton bertulang lapangan eksisting, kemudian Pekerjaan beton dengan mutu f’c = 7,4 Mpa (K 100), slump (12 ± 2)cm, w/c = 0,87, bekisting untuk sloof dan pengecatan tembok baru (1pelamir, 1 lapis cat dasar dan 2 lapis cat penutup). (bentuk/ukuran disesuaikan dengan gambar yang telah ditentukan dan warna ditentukan kemudian)

D. PEKERJAAN PENANAMAN

Sebelum dilaksanakan penanaman, pengurugan / perataan area rumput dan tanaman menggunakan tanah merah dan digemburkan serta diolah kemudian ditanami dengan beberapa jenis tanaman. Adapun pekerjaan penanaman meliputi:

- Pemberian Pupuk kandang (ukuran kecil)

- Bunga Kupu-kupu, tinggi 400cm dengan diameter batang 8cm. Tanaman yang dipilih harus memiliki kondisi yang sehat, segar dan memiliki perakaran yang kuat.

- Dadap Merah, tinggi 300-400cm dengan diameter btg 5cm.

- Sikat Botol, tinggi 200-300cm dengan diameter btg 4-5cm. Tanaman yang dipilih harus memiliki kondisi yang sehat, segar dan memiliki perakaran yang kuat.

- Ketapang Kencana, tinggi 200-250cm dengan diameter btg 3-5cm. Tanaman yang dipilih harus memiliki kondisi yang sehat, segar dan memiliki perakaran yang kuat.

- Kaliandra, tinggi 100cm dengan diameter 3-5cm. - Bakung air mancur, tinggi 20cm.

- Zysigium, tinggi 40-60cm

- Rumput gajah biasa, memiliki perakaran yang kuat, bebas dari gulma dan dapat tumbuh dengan baik.

- Steger bambu bulat 2-4 (3 batang untuk 1 pohon), sebagai penopang tanaman agar tanaman yang baru ditanam dapat berdiri tegak.

- Tali ijuk (1 ikat untuk 3 pohon), digunakan sebagai pengikat pohon pada steger bambu.

IV KETENTUAN-KETENTUAN LAIN

Penyerahan pekerjaan harus dalam keadaan baik dan selesai secara keseluruhan.

MENGETAHUI,

KEPALA SUKU DINAS PERTAMANAN KOTA ADMINISTRASI JAKARTA BARAT

Selaku

PEJABAT PEMBUAT KOMITMEN

Ir. JANSEN SARAGI NIP. 196008151985031014

Jakarta, 2013

KONSULTAN PERENCANA
