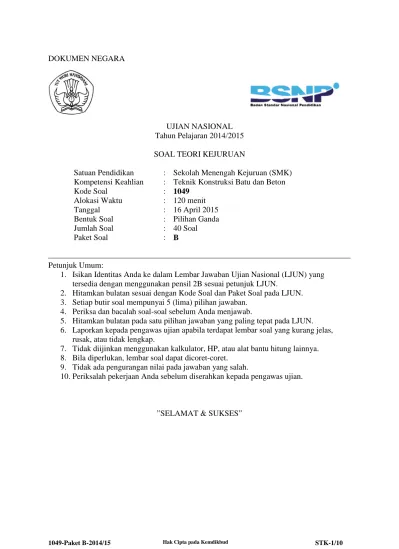

DOKUMEN NEGARA
UJIAN NASIONAL Tahun Pelajaran 2014/2015
SOAL TEORI KEJURUAN
Satuan Pendidikan : Sekolah Menengah Kejuruan (SMK)
Kompetensi Keahlian : Teknik Konstruksi Batu dan Beton
Kode Soal : 1049
Alokasi Waktu : 120 menit
Tanggal : 16 April 2015
Bentuk Soal : Pilihan Ganda
Jumlah Soal : 40 Soal
Paket Soal : B
Petunjuk Umum:
1. Isikan Identitas Anda ke dalam Lembar Jawaban Ujian Nasional (LJUN) yang tersedia dengan menggunakan pensil 2B sesuai petunjuk LJUN.
2. Hitamkan bulatan sesuai dengan Kode Soal dan Paket Soal pada LJUN. 3. Setiap butir soal mempunyai 5 (lima) pilihan jawaban.
4. Periksa dan bacalah soal-soal sebelum Anda menjawab.
5. Hitamkan bulatan pada satu pilihan jawaban yang paling tepat pada LJUN. 6. Laporkan kepada pengawas ujian apabila terdapat lembar soal yang kurang jelas,
rusak, atau tidak lengkap.
7. Tidak diijinkan menggunakan kalkulator, HP, atau alat bantu hitung lainnya. 8. Bila diperlukan, lembar soal dapat dicoret-coret.
9. Tidak ada pengurangan nilai pada jawaban yang salah.
10. Periksalah pekerjaan Anda sebelum diserahkan kepada pengawas ujian.
1. Posisi penggaris segitiga seperti gambar digunakan untuk menggambar sudut ....
A. 15o B. 45o C. 75o D. 80o E. 105o
2. Gambar meja di bawah merupakan gambar sebuah proyeksi .…
A. dimetri B. isometri C. oblique D. perspektif E. aksonometri
3. Diketahui sebuah benda yang menerima gaya-gaya yang bekerja pada titik T seperti gambar di bawah. Akibat dari gaya-gaya tersebut, maka pada benda tersebut akan bekerja resultan sebesar ....
4. Perhatikan gambar di bawah ini. Besar RVAdan RVBpada tumpuan dengan beban
merata adalah ....
A. 6 ton dan 6 ton B. 12 ton dan 12 ton C. 18 ton dan 18 ton D. 24 ton dan 24 ton E. 48 ton dan 48 ton
5. Suatu tiang perancah berbentuk persegi panjang dari kayu kelas III (Jtk = 13 kg/cm2), beban P = 1.020 kg. Ukuran penampang minimal tiang perancah tersebut adalah .... A. 6 cm x 6 cm
B. 7 cm x 7 cm C. 9 cm x 9 cm D. 10 cm x 10 cm E. 11 cm x 11 cm
6. Untuk pembuatan bangunan di daerah dengan kondisi tanah gembur dan daya dukungnya rendah, maka jenis pondasi yang paling sesuai adalah ....
A. pondasi footplat B. pondasi tiang pancang C. pondasi menerus D. pondasi batu kali E. pondasi batu bata
7. Bahan-bahan yang bukan termasuk dari bahan pasangan batu belah adalah .... A. split
B. semen C. kapur D. batu belah E. pasir
8. Agregat halus (pasir) adalah butiran-butiran batuan dari hasil disintegrasi batuan alam atau dengan memecah (pasir buatan) yang bergradasi/berukuran ....
9. Gambar simbol bahan bangunan yang menunjukkan pasangan tembok adalah ....
A. D.
B. E.
C.
10. Istilah dinding tembok ½ batu dalam konstruksi batu adalah .... A. pemasangan dinding menggunakan bata setengah-setengah B. pemasangan dinding selang seling menggunakan bata setengah C. tebal dinding/ tembok setengah dari panjang bata
D. tebal dinding / tembok 0,15 m ( 15 cm ) E. tebal dinding / tembok sama dengan lebar bata
11. Pada hasil perhitungan plat beton bertulang di dapat luas penampang besi tulangan pokok ( A ) = 4,70 cm². Apabila tulangan pokok dipakaiǾ 10, maka jarak tulangan pokok adalah ....
A. 16-Ǿ 10 B. 16Ǿ 10 C. Ǿ 10 –16 D. Ǿ 16-Ǿ 10
E. Ǿ 16mm, jarak 10 cm
12. Dalam merencanakan dimensi balok maka tinggi balok diambil 1/15 s/d 1/10
bentangan, sedang lebar diambil 2/3 tingggi balok. Untuk bentang balok 4m maka tinggi balok dan lebar balok yang direncanakan adalah ....
13. Pada gambar denah seperti gambar di bawah, dibuat kolom beton bertulang ukuran 15 x 15 cm dengan tinggi 3 m. Tiap 1 m3 beton bertulang membutuhkan tulangan 137,5 kg, maka kebutuhan tulangan untuk seluruh kolom yaitu ....
A. 111,375 kg B. 139,218 kg C. 167,062 kg D. 175,325 kg E. 187,624 kg
14. Di bawah ini yang bukan merupakan syarat-syarat penempatan tangga yang benar adalah ....
A. Mudah ditemukan B. Bentuk dibuat sederhana
C. Mendapat penerangan yang cukup
D. Jumlah anak tangga dibuat harus yang sebanyak-banyaknya E. Ruang untuk tangga dibatasi asal dalam batas yang ditentukan
15. Rekapitulasi harga pada suatu RAB :
I. Pekerjaan Persiapan Rp. 5.750.000,00 II. Pekerjaan Tanah Rp. 3.500.000,00 III. Pekerjaan Pasangan Rp. 11.000.000,00 IV. Pekerjaan Kayu Rp. 9.000.000,00 +
Jumlah Rp. 29.250.000,00 Hitung bobot pekerjaan untuk Pekerjaan Pasangan .... A. 75.20%
B. 37.60% C. 12.00% D. 7.52% E. 3.70%
16. Analisis kebutuhan material untuk 1 m3pasangan tembok 1 PC : 2 Ps adalah sebagai berikut:
450 buah Batu bata 5,14 zak Semen 0,333 m3 Pasir
Jika harga satuan batu bata Rp.750,- maka biaya yang dikeluarkan untuk membeli material batu bata untuk pekerjaan tembok 5 m3 adalah ....
17. Alat-alat di bawah ini yang tidak digunakan secara langsung dalam pengerjaan pasangan batu adalah ....
A. Blebes dan sendok spesi B. Blebes dan waterpas C. Ember dan ayakan D. Blebes dan roskam E. Sendok spesi dan roskam
18. Dari gambar di bawahyang disebut sebagai chuck mata bor adalah terletak pada no…..
A. 7 B. 8 C. 9 D. 10
E. 11
19. Yang termasuk dengan sumber daya proyek adalah .... A. perencana, pelaksana, pengawas, pekerja
B. owner, kontraktor, uang, bahan dan alat C. direksi, kontraktor, pengawas dan suplayer D. metode, uang, bahan, alat dan manusia E. tukang, mandor, tenaga, bahan dan alat
20. Jika suatu bangunan direncanakan menggunakan 1 buah kosen gendong, 4 buah kosen tunggal dan 4 buah kosen jendela ganda, sedangkan volume masing-masing kosen gendong 0,08 m3, kosen tunggal 0,04 m3dan kosen jendela ganda 0,06 m3. Hitunglah volume kayu yang dugunakan untuk kebutuhan kosen tersebut!
A. 0,40 m3 B. 0,48 m3 C. 0,50 m3 D. 0,58 m3 E. 0,60 m3
21. Lapisan dasar/tanah dasar pada jalan raya dinamakan…. A. Cursion
22. Jika A = berat sempel kapur padam (100 gr) dan B = berat kering tetap kapur padam (85 gr), maka untuk menghitung kadar air adalah ....
A. A–B
23. Untuk menentukan nilai tambah (margin) dalam perhitungan MIX DESIGN menurut sistem Inggris dengan cara….
A. M =f'c + sd B. M = k .sd C. M = f'cr-k D. M = k + sd E. M = k–sd
24. Cara memasang tegel keramik pada dinding dengan meletakkan adukan langsung keatas punggung tegel, kemudian ditempelkan atau didorong pada dinding, cara ini desebut dengan metode pemasangan ....
A. Cara tipis B. Cara tebal C. Cara basah D. Cara kering E. Cara tempel
25. Perintah dalam AutoCAD yang tepat digunakan untuk gambar di bawah ini adalah ....
26. Jika diketahui tinggi pesawat penyipat datar pada titik A adalah 1,560, Kemudian dipakai mengukur pada titik B terbaca BT = 1,023 maka kedudukan titik B terhdap titik A adalah….
A. Lebih rendah 0,735 m B. Lebih rendah 0,357 m C. Lebih tinggi 0,537 m D. Lebih tinggi 2,583 m E. Lebih rendah 2,583 m
27. Gambar pada detail bagian kuda-kuda di bawah bagian yang di beri tanda ” Y ” adalah ....
28. Alat yang paling tepat untuk menentukan dan mengukur ketegakan suatu bidang adalah ….
29. Kegunaan utama ketam tangan listrik (portable) dalam pekerjaan perkayuan adalah…. A. Untuk meratakan permukaan kayu
B. Untuk meratakan sambungan pada konstruksi kayu
C. Untuk membuat sponing pada kusen jendela dan kusen pintu D. Untuk menghaluskan permukaan kayu hingga lurus
E. Untuk mengetam kepala kayu hingga siku
30. Cara membuat garis panjang 9 dan sudut kemiringan 30oberturut-turut adalah…. A. L enter; 0,0 enter; 9<30 enter; enter
B. L enter; 0,0 enter; 9=30 enter; enter C. L enter; 0,0 enter; 30>9 enter; enter D. L enter; 0,0 enter; 30<9 enter; enter E. L enter; 0,0 enter; @9<30 enter; enter
31. Bila ukuran balok beton bertulang 200 mm x 350 mm, selimut beton dipakai 20 mm, maka ukuran bentuk sengkang adalah ....
32. Dari gambar tulangan di bawah ini, tulangan pokok plat beton yaitu ....
A. diameter 6 mm dengan jarak tulangan as ke as 12 cm B. diameter 12 inci dengan jarak tulangan 10 m
C. diameter 6 inci dengan jarak tulangan 12 inci D. diameter 12 cm dengan jarak tulangan 10 cm
E. diameter 12 mm dengan jarak bersih tulangan 10 cm
33. Contoh penggunaan beton dengan kuat tekan kurang dari K-175 adalah .... A. plat lantai
B. balok lantai C. landasan pesawat D. kolom struktur E. beton rabat
34. Untuk mendapatkan hasil pengecoran beton yang baik maka disyaratkan sebagai berikut, kecuali ....
A. adukan beton harus sudah dicorkan dalam waktu 2 jam setelah pengadukan B. sejak pengecoran dimulai, pekerjaan ini harus dilanjutkan tanpa berhenti sampai
mencapai minimal 75 % volume pekerjaan
C. beton harus dicor sedekat-dekatnya ke tujuannya yang terakhir, untuk mencegah terjadinya bleeding
D. untuk mencegah timbulnya rongga-rongga kosong, adukan beton harus dipadatkan selama pengecoran
E. dalam hal pemadatan beton wajib dilakukan dengan alat-alat penggetar vibrator
35. Langkah yang benar dalam pengerjaan beton bertulang lantai dua adalah .... A. memotong/membengkokkan membuat cetakan-merangkai
tulangan-pengecoran beton-pemadatan beton
B. memotong/membengkokkan tulangan-merangkai tulangan-pengecoran beton-pemadam beton-membuat cetakan
C. memotong/membengkokkan tulangan-merangkai tulangan-membuat cetakan-pengecoran-pemadatan
D. membuat cetakan- pengecoran pemadatan beton-memotong/membengkokkan tulangan-merangkai tulangan
37. Berdasarkan tabel analisa, 1 m2plesteran dengan tebal 15 mm, campuran 1 PC : 3 Ps membutuhkan PC = 4,5 kg, pasir 0,0195 m3. Bila panjang dinding tembok 42 m dan tinggi 3 m diplester luar dalam, maka kebutuhan bahan PC dan pasir adalah .... A. PC = 382,725 kg, pasir = 1,658 m3
B. PC = 567,234 kg, pasir = 2,457 m3 C. PC = 813,40 kg, pasir = 3,914 m3 D. PC = 1134 kg, pasir = 4,914 m3 E. PC = 1314 kg, pasir = 6,914 m3
38. Pada denah rumah seperti gambar di bawah ini akan dipasang lantai keramik ukuran 20 x 20 cm. Kebutuhan keramiknya sejumlah ....
A. 2.160 buah B. 1.890 buah C. 1.620 buah D. 1.350 buah E. 1.080 buah
39. Keuntungan beton pracetak adalah ....
A. tidak perlu menggunakan alat-alat derek/crane B. waktu pemasangan yang lebih cepat
C. murah transortasi pengangkutannya D. tidak memerlukan tenaga ahli E. konstruksi lebih monolit
40. Di bawah ini adalah bahan-bahan yang dapat digunakan sebagai bahan finishing bangunan yaitu ....
A. batu cadas B. batu bata C. batu paras
