PEDOMAN TEKNIS
KEGIATAN PENGERUKAN DAN REKLAMASI
DIREKTORAT PELABUHAN DAN PENGERUKAN
DIREKTORAT JENDERAL PERHUBUNGAN LAUT
DEPARTEMEN PERHUBUNGAN
OKTOBER 2006
PEDOMAN TEKNIS KEGIATAN
PENGERUKAN DAN REKLAMASI
I. PENDAHULUAN A. LATAR BELAKANG
Negara Kesatuan Republik Indonesia yang merupakan negara kepulauan, lautan merupakan prasarana yang menyatukan bangsa, sehingga sarana angkutan laut dan kepelabuhanan merupakan hal pokok yang perlu diatur secara seksama agar keselamatan pelayaran dapat diwujudkan. Pekerjaan pengerukan merupakan fasilitas kepelabuhanan yang menunjang keselamatan, sehingga kedalaman alur pelayaran dan kolam pelabuhan menjadikan hal yang harus dipahami dan dimengerti oleh masyarakat pengguna jasa kepelabuhanan.
Demikian juga halnya pekerjaan reklamasi yang merubah garis pantai dan yang berkaitan pada alur pelayaran perlu dicermati pada pelaksanaannya maupun aturan-aturan Nasional maupun Internasional dan diberitakan pada Berita Pelayaran atau
Notice to Marine.
B. RUANG LINGKUP
Ruang lingkup penyusunan pedoman teknis pengerukan dan reklamasi ini hanya terbatas pada pengetahuan atau lingkup yang merubah garis pantai dan berkaitan dengan keselamatan pelayaran.
C. MAKSUD DAN TUJUAN
Maksud penyusunan laporan teknis pengerukan dan relamasi ini agar masyarakat luas dapat mengetahui tata cara pekerjaan pengerukan dan reklamasi yang telah banyak dilakukan, sedangkan tujuannya agar masyarakat mempunyai satu persepsi mengenai pekerjaan pengerukan dan reklamasi.
D. KETENTUAN UMUM
Dalam Keputusan Direktur Jenderal ini dimaksud dengan :
1. Pekerjaan pengerukan adalah pekerjaan mengubah bentuk dasar perairan untuk mencapai kedalaman dan lebar yang dikehendaki atau untuk mengambil material dasar laut/perairan yang dipergunakan untuk keperluan tertentu. 2. Reklamasi adalah pekerjaan timbunan diperairan atau pesisir yang mengubah
garis pantai dan atau countur kedalaman perairan.
3. Pelabuhan adalah tempat adalah tempat yang terdiri dari daratan dan perairan disekitarnya dengan batas-batas tertentu sebagai tempat kegiatan pemerintahan dan kegiata ekonomi yang dipergunakan sebagai tempat kapal bersandar, berlabuh, naik turun penumpang dan/atau bongkar muat barang yang dilengkapi dengan fasilitas keselamatan pelayaran dan kegiatan penunjang pelabuhan serta sebagai tempat perpindahan intra dan antar moda transportasi.
4. Kepelabuhanan meliputi segala sesuatu yang berkaitan dengan kegiatan penyelenggaraan pelabuhan dan kegiatan lainnya dalam melaksanakan fungsi pelabuhan untuk menunjang kelancaran, keamanan dan ketertiban arus lalu-lintas kapal penumpang dan/atau barang, keselamatan berlayar, tempat perpindahan intra dan/atau antar moda serta mendorong perekonomian nasional dan daerah.
5. Perairan Indonesia adalah laut teritorial Indonesia beserta perairan kepulauan dan perairan pedalamannya.
6. Alur Laut Kepulauan adalah alur pelayaran Internasional yang ditetapkan pemerintah Indonesia, disampaikan ke International Maritime Organization
(IMO) dan disyahkan oleh sidang-sidang IMO.
7. Alur adalah tempat lewatnya lalu-lintas kapal secara alamiah dan buatan sehingga tercipta pelayaran yang aman, tertib, cepat sehingga diperlukan pemeliharaan alur secara terus menerus.
8. Alur pelayaran adalah bagian dari perairan yang alami maupun buatan yang dari segi kedalaman, lebar dan hambatan pelayaran lainnya dianggap aman untuk dilayari.
9. Alur laut bebas atau Sea-Lane adalah alur laut bebas yang dapat dilalui
pelayaran Internasional perlintasan damai (Innocent Passage).
10. Skema Pemisah Lalu Lintas atau Traffic Separate Scheme (TSS) yang
ditentukan oleh International Maritime Organization (IMO) adalah alur
pembatas/pemisah di alur pelayaran Internasional yang ditetapkan oleh ke-3 (tiga) negara pantai, yaitu : Indonesia, Malaysia, Singapura dalam sidang
Tripartite Technical Expert Group (TTEG) Meeting.
11. Alur angkutan perairan (Water-ways) adalah alur pelayaran perairan yang
digunakan sebagai fasilitas (sarana) angkutan perairan.
12. Alur angkutan perairan (Fairways) adalah alur yang dapat dilayari oleh
angkutan perairan dengan aman secara terus menerus.
13. Alur masuk pelabuhan (Acces inner harbour) adalah alur pelayaran di
pelabuhan sebagai fasilitas keluar/masuk kapal sebelum mencapi kolam pelabuhan.
14. Anjir atau terusan adalah sungai buatan yang dapat digunakan sebagai alur pelayaran angkutan peraira.
15. Kanal adalah alur buatan yang digunakan sebagai sarana angkutan perairan. 16. Pengerukan awal (Capital dredging) adalah pengerukan yang pertama kali
dilaksanakan dalam rangka pendalaman kolam pelabuhan atau alur pelayaran. 17. Pengerukan pemeliharaan (Maintenance dredging) adalah pengerukan yang
dilaksanakan secara rutin berkala dalam rangka memelihara kedalaman kolam pelabuhan atau alur pelayara, atau pekerjaan pengerukan lainnya.
18. Daerah Lingkungan Kerja (DLKR) adalah wilayah perairan dan daratan pada pelabuhan yang dipergunakan secara langsung untuk kegiatan kepelabuhanan. 19. Daerah Lingkungan Kepentingan (DLKP) adalah wilayah perairan
disekeliling daerah lingkungan kerja perairan pelabuhan yang digunakan untuk menjamin keselamatan pelayaran.
20. Kapal adalah kendraan air dengan bentuk dan jenis apapun yang digerakkan dengan tenaga mekanik, tenaga angin atau ditunda, termasuk kendaraan bawah permukaan air serta alat apung dan bangunan terapung yang tidak berpindah-pindah.
21. Pemeruman atau sounding adalah kegiatan pemetaan untuk mengetahui countur kedalam perairan.
22. Pemeruman awal atau prredredge sounding adalah kegiatan pemeruman awal
yang dilaksanakan sebelum diadakan pekerjaan pengerukan (Pemeruman Pra Pengerukan). Data yang dihasilkan digunakan sebagai dasarpenentuan perhitungan volume dan desain yang dikeruk.
23. Pemeruman progres atau progress sounding adalah pemeruman sementara
dari seluruh lokasi yang telah dikeruk. Data yang dihasilkan digunakan untuk mengetahui perkembangan hasil seluruh pekerjaan pengerukan yang telah dicapai.
24. Pemeruman akhir atau final sounding adalah pemeruman akhir yang
dilaksanakan setelah pekerjaan pengerukan selesai.
25. Tingkat pengendapan atau siltation rate adalahpengendapan atau sedimentasi yang materialnya datang dari luar maupun dalam lokasi keruk yang terjadi pada saat pelaksanaan pengerukan.
26. Menteri adalah Menteri Perhubungan.
27. DIRJEN adalah Direktur Jendral Perhubungan Laut.
28. ADPEL adalah Administrator Pelabuhan adalah kepala unit organik dibidang keselamatan pelayaran pelabuhan yang diselenggarakan oleh Badan Usaha Pelabuhan di lingkungan Departemen Perhubungan.
29. KAKANPEL atau Kepala Kantor Pelabuhan adalah kepala unit pelaksana teknis di lingkungan Direktorat Jenderal Perhubungan Laut, yang berada di bawah bertanggungjawab kepada Direktur Jenderal Perhubungan Laut.
II. KEGIATAN PENGERUKAN A. PEKERJAAN PENGERUKAN
1. Pekerjaan pengerukan meliputi dua jenis kegiatan, yaitu pekerjaan pengerukan yang hasil material keruknya tidak dimanfaatkan atau dibuang dan pekerjaan pengerukan yang hasil material keruknya dimanfaatkan.
2. Selain itu pengerukan dapat dikategorikan dalam dua pekerjaan yaitu pekerjaan pengerukan awal dan pengerukan untuk pemeliharaan alur pelayaran dan atau kolam pelabuhan.
3. Pekerjaan pengerukan terdiri dari tiga kegiatan, yaitu pelaksanaan pengerukan, transportasi material keruk ke lokasi pembuangan dan kegiatan pembuangan material keruk di lokasi pembuangan material keruk (Dumping area).
B. PERENCANAAN PENGERUKAN
1. Perencanaan desain alur dan kolam pelabuhan yang berkaitan dengan pekerjaan pengerukan, pembangunan dan pemeliharaan harus sepengetahuan Direktur Jendral Perhubungan Laut yang meliputi :
2. Untuk pekerjaan pengerukan awal, harus didahului dengan penyelidikan tanah, setidak-tidaknya meliputi test Spesific gravity dan Standard Penetration Test
(SPT) dan kadar garam (Salinity). Keadaan tanah dasar diperiksa untuk dua
keperluan, pertama kemudahannya untuk di keruk (Excavability) dan kedua
pengangkutannya (Transportability).
3. Penentuan/penetapan posisi alur pelayaran/kolam pelabuhan pada peta
Sounding.
4. Profil/potongan melintang, memanjang alur/kolam pelabuhan dengan perhitungan volume keruk.
5. Jenis dan tipe serta kapasitas kapal keruk. Yang perlu diperhatikan dalam menentukan jenis alat keruk berdasarkan jenis material tanah dasar adalah sebagai berikut :
7. Alinyement alur pelayaran, lengkungan pada alur sedapat mungkin dihindari bila lengkungan harus ada diusahakan bentuk geometris alur yang melengkung tersebut membentuk sudut tidak lebih dari 30o, sedangkan jari-jari kurvalengkungan minimal empat kali dari anjang kapal
8. Lebar Alur, lebar alur dihitung berdasarkan lebar kapal atau panjang kapal. Lebar alur ideal untuk satu arah adalah dihitung dua kali lebar kapal ditambah 30 meter dan lebar alur untuk dua arah sebagaimana tabel di bawah ini :

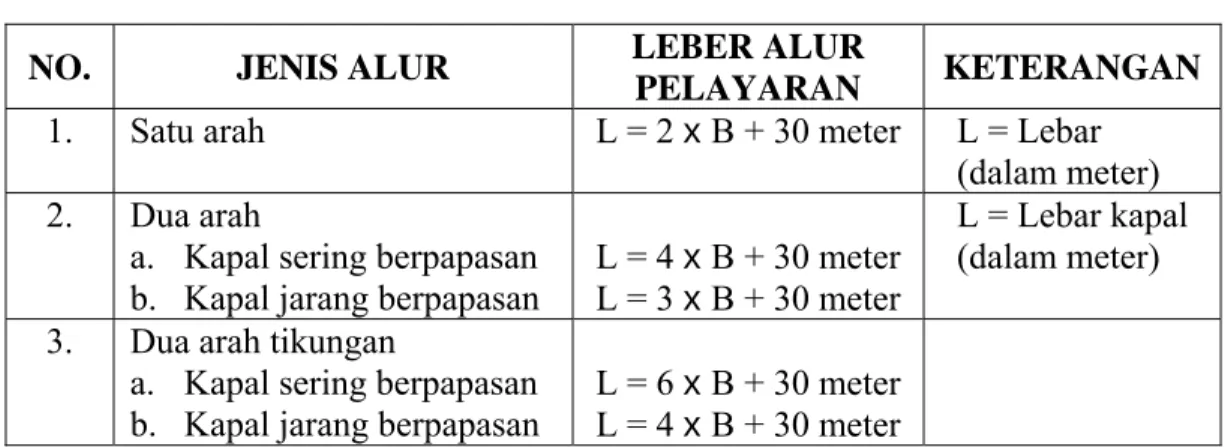

Tabel Lebar Alur
NO. JENIS ALUR LEBER ALUR
PELAYARAN KETERANGAN
1. Satu arah L = 2 x B + 30 meter L = Lebar
(dalam meter) 2. Dua arah
a. Kapal sering berpapasan b. Kapal jarang berpapasan
L = 4 x B + 30 meter
L = 3 x B + 30 meter
L = Lebar kapal (dalam meter) 3. Dua arah tikungan
a. Kapal sering berpapasan b. Kapal jarang berpapasan
L = 6 x B + 30 meter
L = 4 x B + 30 meter
9. Kedalaman Alur, kedalaman alur ditentukan berdasakan draft kapal dengan memperhatikan adanya gerakan goncangan kapal akibat kondisi alam seperti gelombang, angin, pasang surut dan olengan kapal yaitu : rolling, pitching, squal dan kondisi material dasar laut.
a. Alur di dalam Pelabuhan
Kecepatan kapal kurang dari 6 knot dapat ditentukan dengan rumus, sebagai berikut :
d ≥ 1,1 D Dimana :
d = Kedalaman alur D = Full draft kapal b. Alur di luar pelabuhan
H = D + Σt
= D + ( t1 + t2 + t3 + t4 + t5 ) Dimana :
h = Kedalaman perairan D = Full draft kapal
t1 = Angka keamanan navigasi di bawah lunas kapal yang diakibatkan oleh keadaan tanah dasar
Klasifikasi LOA (meter)
I II III IV > 185 > 185 - 125 < 86 125 - 86 KLASIFIKASI JENIS TANAH I II III Campuran Pasir Pasir Padat Padas 0,20 0,30 0,45 0,60 0,20 0,25 0,30 0,45 0,20 0,20 0,20 0,20 t2 = Angka keamanan yang disebabkan adanya gelombang.
= 0,3 H - t1
H = Tinggi gelombang
Jika t2 = Negatif, maka t2 dianggap nol
t3 = Angka keamanan yang disebabkan oleh gerakan kapal = k . v
k = Koefisien yang tergantung dari keadaan tanah dasar.
V = Kecepatan kapal (10-25 km/jam)
t4 = Angka keamanan dari priode pengerukannya = berkisar ± 0,40
KLASIFIKASI KAPAL
I II III IV
t5 = Angka keamanan yang tergantung dari type kapal keruk
= k . v c. Slope Alur
Slope alur ditentukan berdasarkan jenis material/nilai N (kekerasan tanah)
C. LOKASI / AREA PEKERJAAN PENGERUKAN
1. Pekerjaan pengerukan dapat dilaksanakan di perairan yang meliputi : alur laut bebas, alur angkutan perairan, alur pelayaran, alur masuk pelabuhan,anjir atau terusan, kanal dan lokasi-lokasi lain.
2. Pekerjaan pengerukan dan atau penambangan harus memperhatikan lokasi keruk dan atau tambang dengan memperhatikan zona-zona yang ada antara lain zona keselamatan (Zafety zone), zona TSS (Trafficseparation Scheme), zona
STS (Ship to ship transfer) dan zona tempat labuh jangkar (anchorage area),
zona kabel laut, zona pipa instalasi bawah air, zona pengeboran lepas pantai (Off shore drilling), zona pengambilan barang-barang berharga, zona keamanan
sarana bantu navigasi (SBNP), maupun zona-zona lainnya yang diatur oleh ketentuan Internasional maupun instalasi Pemerintah terkait.
3. Bagi pelaksana pekerjaan pengerukan/penambangan di zona trafficseparation sheme atau lokasi lainnya yang merupakan alur pelayaran yang ditentukan oleh pemerintah aupun IMO harus mematuhi segala ketentuanantara lain yang telah diatur dalam Convention on Regulation for Preventing Collition at Sea 1972
(colreg 1972).
Klasifikasi Nilai N Jenis Tanah Slope
Tanah lempung < 4 4 – 8 8 – 20 20 - 40 Lumpur Lunak Sedang Keras 1 : 3-5 1 : 2-3 1 : 1,5-2 1 : 1-1,5 Pasir < 10 10 – 30 30 - 50 Lunak Sedang Keras 1 : 2-3 1 : 1,5-2 1 : 1-1,5 Kerikil 1 : 1-1,5 Batu 1 : 1
4. Setiap pekerjaan pengerukan/penambangan harus mencantumkan volume sistem kerja dan jangka waktu pelaksanaan secara jelas, sedang lokasinya ditetapkan dalam bentuk koordinat geografis agar dapat diinformasikan melalui Berita Maritim ke semua kapal yang akan melintas di area pekerjaan oleh Syahbandar.
5. Area keruk/tambang di zona traffic separation scheme yang merupakan zona
lintas batas yang terdiri dari beberapa negara harus mendapat rekomendasi dari Negara Anggota Tripartiate Technical Group (TTEG) melalui Direktorat
Jenderal Perhubungan Laut
D. LOKASI PEMBUANGAN HASIL PENGERUKAN
1. Tempat pembuangan material keruk yang lokasinya di perairan, idealnya dibuang pada jarak 12 mil dari daratan danatau pada kedalaman lebih dari 20 m ataulokasi lainnya setelah mendapat rekomendasi atau izin dari Direktorat Jenderal perhubungan Laut,melalui ADPEL atau KAKANPEL setempat.
2. Tempat pembuangan material keruk di darat harus mendapat persetujuan dari PEMDA setempat yang berkaitan dengan penguasaan lahan yang sesuai RUTR.
E. KEGIATAN PEMERUMAN DAN PERHITUNGAN VOLUME KERUK
1. Kegiatan pemeruman yaitu pemeruman yang meliputi tiga tahap yakni pemeruman awal (predredge sounding) untuk mengetahui kondisi awal
perairan yang akan dikeruk dan membuat desain atau perencanaan pekerjaan pengerukan dan untuk memperhitungkan volume keruk, pemeruman pelaksanaan pekerjaan pengerukan (progress sounding) untuk memantau
pelaksanaan pekerjaan pengerukan yang pemerumannya dilaksanakan berkala dan pemeruman akhir (final sounding) untuk memperhitungkan volume keruk
2. Pelaksana pekerjaan pengerukan wajib mengirimkan hasil pemeruman final pada DITJEN HUBLA untuk diteruskan/disiarkan pada Berita Maritim (Notice to Marine)
3. Sebagai dasar pembuatan desain alur pelayaran/kolam pelabuhan dan atau pekerjaan pengerukan lainnya, perhitungan volume keruk harus menggunakan hasil pemeruman awal yang dilakukan dalam kurun waktu maksimum 2 (dua) bulan setelah pelaksanaan pemeruman.
4. Pemeruman (Sounding) menggunakan Echo Sounder dengan frekuensi antara
200 KHz sampai 210 KHz.
5. Perhitungan volume keruk didasarkan pada luas penampang dikalikan panjang pias ditambah volume pengendapan selama pekerjaan berlangsung dan atau volume toleransi vertikal.
6. Besaran pengendapan atau tingkat pengendapan dan toleransi vertikal sebagaimana ditentukan oleh Direktorat Jenderal Perhubungan Laut untuk masing-masing alur pelayaran dan atau kolam pelabuhan, seperti pada Tabel 1.
F. KEDALAMAN PERAIRAN KERUK
Pendalaman alur pelayaran atau kolam pelabuhan ditentukan berdasarkan permukaan air,draft rencana angkutan perairan, pergerakan vertikal angkutanperairan,ruang bebas lunas kapal, pasang surut dan kemudahan atau kelancaran masuknya angkutan perairan atau lebar alur dalam 1 lajur atau 2 lajur.
G. MOBILISASI DAN DEMOBILISASI
Dalam merencanakan biaya pengerukan, hal-hal yang perlu diperhatikan :
• Pekerjaan persiapan (material yang harus dibersihkan)
III. PELAKSANAAN PEKERJAAN PENGERUKAN
A. HAL-HAL YANG PERLU DIPERHATIKAN DALAM PEKERJAAN PENGERUKAN
1. Dalam rangka pelaksanaan pekerjaan pengerakan pengerukan, harus memperhatikan tata ruang wilayah (khusus untuk pekerjaan reklamasi), kelestarian lingkungan, keselamatan pelayaran dan standarisasi nasional, kriteria serta norma-norma yang ada. Tata ruang dimaksud adalah tata ruang dan daratandan tata ruang perairan.
2. Tata Ruang Wilayah sebagaimana dimaksud adalah Rencana Umum Tata Ruang Nasional, Rencana Umum Tata Ruang Wilayah ; Rencana Tata Ruang Wilayah Propinsi dan Rencana Detail Tata Ruang Kota yang telah ditetapkan. 3. Selanjutnya apabila Rencana Tata Ruang tersebut belum ditetapkan oleh
Pemerintah atau tidak sesuai dengan kebutuhan teknis bagi penyelenggara kepelabuhanan atau reklamasi, aka Direktur Jenderal Perhubungan Laut berkoordinasi dengan PEMDA setempat, memutuskan penetapan lokasi yang sesuai melalui kebijaksanaannya, berdasarkan keselamatan pelayaran,operasional kepelabuhanan, standarisasi nasional,kriteria dan norma-norma yang ada.
4. Kelestarian lingkungan dimaksud adalah kelestarian fisik, kimia, sosial budaya dan biologi yang berdampak pada kelestarian lingkungan dengan adanya kegiatan pengerukan dan reklamasi.
5. Keselamatan pelayaran dimaksud yaitu keselamatan transportasi di perairan yang meliputi angkutan di perairan.
6. Standarisasi Nasional, kriteri dan norma-norma dimaksud adalah standarisasi nasional, kriteria dan norma-norma yang berkaitan dengan kepelabuhanan dan angkutan perairan yang ditetapkan oleh pemerintah.
B. KESELAMATAN PELAYARAN DALAM PENGERUKAN
1. Keselamatan pelayaran sebagaimana dimaksud dalam pedoman ini adalah perlindungan keselamatan pelayaran dalam hal lebar yang cukup dan kedalaman perairan yang aman bagi gerakan angkutan perairan (Navigable depth) yang harus diperhitungkan terhadap gerakan-gerakan kapal yaitu
gerakan vertikal : heaving, pitching dan roolling maupun gerakan horizontal
yaitu : swaying, surgeing, jawing maupun gerakan-gerakan lainnya yang
disebabkan oleh gelombang atau arus.
2. Keselamatan pelayaran sebagaimana dijelaskan di atas ini adalah perlindungan lingkungan maritim, termasuk adanya bangunan fasilitas di sisi air di DLKR dan DLKP yang dapat mengganggu keselamatan pelayaran dalam hal terbatasnya ruang gerak angkutan perairan. Fasilitas bangunan di sisi air, meliputi dermaga, bagan-bagan penangkap ikan, bangunan di atas perairan yang merubah garis pantai, ponton, bangunan perlindungan pantai yang menjorok ke perairan, adanya penjemuran ikan di pesisir perairan, pemecah gelombang, groin dan bangunan sejenis harus mendapat izin dari Menteri dalam hal ini adalah Direktur JenderalPerhubungan Laut.
C. METODE PENGERUKAN
Pekerjaan pengerukan secara garis besar dapat di bagi dalam tiga proses utama, yakni penggalian, pengangkutan dan pembuangan.
1. Metode pekerjaan pengerukan dapat dilaksanakan dengan pengerukan sistem hidraulik (Kapal Keruk Hopper dan Kapal Keruk Cutter), pengerukan dengan cangkram, pengerukan dengan timba dan pengerukan denagn sistem lainnya. 2. Untuk material keruk yang keras, semisal karang, pekerjaan pengerukan dapat
dilaksanakan dengan cara penggalian material karang dengan metode mekanikal kemudian pemindahan material keruk dengan sistem pengerukan yang normal, penggalian material karang denagan metode peledakan karanng kemudian pemindahan material keruk dengan sistem pengerukan yang normal dan sistem lainnya seperti penggalian material karang dengan metode pemecahan karang melalui gelombang pendek atau microwave, pemotongan karang dengan menggunakan peralatan tekanan tinggi atau sistem lainnya. Penggalian material keruk/karang dengan metode peledakan ini harus mendapat rekomendasi dari institusiyang berwenang.
Pengerukan Pekerjaan Pengerukan dengan Alat :
• Cutter suction dredger
• Hopper barge
• Grab bucket dredger
• Dipper dredger • Rock breaker • Lain-lain Pengangkutan Pembuangan Kapal bantu Kembali Tug boat Pusher boat Hopper barger
3. Kegiatan pengerukan yang hasil material keruknya tidak dimanfaatkan, adalah kegiatan pekerjaan pengerukan untuk pendalaman alur pelayaran dan kolam pelabuhan atau untuk keperluan lainnya, antara lain adalah :pembangunan pelabuhan/dermaga, penahan gelombang, saluran air masuk untuk sistem pendinginan (Water intake), pendalaman galangan kapal dan lain-lain.
4. Kegiatan pengerukan yang hasil material keruknya dimanfaatkan adalah kegiatan pekerjaan pengerukan untuk pengurugan atau reklamasi dan pekerjaan pengerukan untuk penambangan.
D. PEMILIHAN JENIS ALAT KERUK
Masing-masing jenis alat keruk memiliki kinerja berbeda untuk berbagai keadaan cuaca dan material tanah dasarnya.
Secara umum, alat keruk dengan penggerak sendiri memiliki kelaikan laut yang baik dan dapat digunakan di perairan laut terbuka. Sedangkan alat keruk tanpa penngerak sendiri terutama jenis dengan jangkar tiang mudah dipengaruhi oleh angin dan gelombang.
1. Oleh karena itu jenis alat keruk selain memperhatikan keadaan tanah dasarnya ditetapkan setelah memperhatikan keadaan cuaca, sebagi berikut :
a. Gelombang, angin, arus, pasang surut dan daerah teduh b. Hari kerja dan jam kerja
c. Volume kerukan dan kedalaman maksimum
d. Luas daerah keruk, tempat tambat dan volume lalu-lintas
e. Tempat berlindung alat keruk dan kapal serta fasilitas perbaikan. f. Perlengkapan daya, suplai air dan fasilitas penjangkaran.
g. Gaya penjangkaran
h. Akomodasi untuk alat keruk dan kapal pendukung.
2. Pemilihan alat keruk harus disesuaikan dengan kondisi lapangan dan jenis material dasar yang dikeruk sebagaimana tabel di bawah ini :
JENIS TANAH JENIS ALAT KERUK
Klasifikasi Keadaan N Dredger Pump DredgerHopper GredgerGrab Dredger Bucket DredgerDipper BreakerRock
Tanah Lempung Sangat lunak Lunak Sedang Keras Lebih keras Sangat keras < 40 4 10 10 20 20 V V V V V V V V V V V V V V V V V V V V V V V V V Tanah Kepasiran Lunak Sedang Keras Lebih keras Sangat keras < 10 10 20 20 30 V V V V V V V V V V V V V V V V V V V V V V Tanah Lempung Berkerikil Lunak Keras < 30 > 30 V V V V V V V V V V V V Tanah Kepasiran Berkerikil Lunak Keras < 30 > 30 V V V V V V V V V V Batu Lebih lunak Lunak Sedang Keras Lebih 40 50 50 60 60 V V V V V V V V V V V V V V V V V V
keras Sangat keras 60 V V Kerikil Lepas Menyatu V V V V V V V
E. KEDALAMAN PENGERUKAN DAN TEBAL KERUKAN
Setiap material keruk memiliki kedalaman maksimumnya yang ditentukan oleh mekanisme pengerukan, ukuran alat keruk dan kapasitas mesin keruk. Pada alat keruk hidraulis, kedalaman kerukan sangat mempengaruhi kapasitasnya. Demikian pula dengan alat keruk cangkeram kedalaman akan berpengaruh pada waktu siklus pengerukan.
F. KETENTUAN KHUSUS
1. Dalam pelaksanaannya, Pemerintah dalam hal ini sesuai kewenangannya, Direktorat Jenderal Perhubungan Laut berkewajiban untuk mengadakan pembinaan dan pengendalian pekerjaan pengerukan yang didasarkan pada peraturan perundang-undangan, standarisasi nasional, kriteria dan norma seta ketentuan lainnya yang berkaitan.
2. Untuk mendapatkan izin sebagaimana dimaksud pada ayai (1)pasal ini, pemohon wajib mengajukan permohonan secara tertulis kepada Menteri Perhubungan Laut dengan melampirkan persyaratan, sebagai berikut :
3. Untuk pekerjaan pengerukan yang hasil material keruknya di buang :
a. Surat permohonan yang mencakup maksud dan tujuan pekerjaan pengerukan. b. Salinan penetapan lokasi dan desain alur pelayaran/kolam pelabuhan yang
akan dikeruk.
c. Metode atau sistem pengerukan termasuk peralatan yang digunakan dan volume keruk.
e. Peta survey hidrografi
f. Kondisi dan jenis tanah dasar pad areal yang akan dikeruk.
g. Studi analisa dampak lingkungan atau sejenis sesuai ketentuan hukum yang berlaku yang telah disahkan oleh institusi yang berwenag.
h. Rekomendasi ADPEL/KAKANPEL setempat berkaitan dengan keselamatan pelayaran dengan areal lokasi buang material keruk.
4. Untuk Pekerjaan pengerukan yang hasil material keruknya dimanfaatkan : a. Surat permohonan yang mencakup maksud dan tujuan pekerjaan pengerukan b. Salinan penetapan lokasi dan keadaan dasar perairan serta alur
pelayaran/kolam pelabuhan yang akan dikeruk.
c. Metode atau sistem pekerjaan, termasuk penggunaan peralatan dan volume keruk.
d. Kuasa penambangan yang terdiri dari : kuasa eksplorasi, kuasa eksploitasi dan izin pengangkutan/penjualan.
e. Peta survey hidrografi
f. Studi Analisa Dampak Lingkungan (AMDAL) atau sejenis sesuai ketentuan hukum yang berlaku yang telah disahkan oleh institusi yang berwenang.
g. Rekomendasi ADPEL/KAKANPEL setempat berkaitan dengan keselamatan pelayaran.
5. Perizinan pekerjaan pengerukan, diterbitkn oleh Pemerintah sesuai Hirarki dan Fungsi Pelabuhan, yaitu Menteri Perhubungan untuk Pelabuhan Utama yang meliputi : Pelabuhan Internasional, Hubungan Pelabuhan Internasional dan Pelabuhan Nasional, Gubernur untuk Pelabuhan Regional dan Bupati/Walikota untuk Pelabuhan Lokal, kecuali untuk pekerjaan pengerukan awal.
6. Pada pekerjaan pengerukan, yang wajib dipatuhi oleh pelaksana adalah:
a. Selama pelaksanaan pekerjaan pengerukan dan reklamasi tidak mengganggu alur pelayaran dan kolam pelabuhan serta mentaati semua perangkat hukum yang berlaku.
b. Lalu-lintas angkutan perairan tidak terhambat c. Tidak membawa dampak negatif paad lingkungan.
d. Metode pengerukan yang sesuai dengan material yang akan dikeruk, pola arus dan kondisi biota yang ada di sekitar lokasi keruk maupun lokasi buang. e. Metode reklamasi yang sesuai dengan kondisi setempat, pola arus dan kondisi
biota yang ada di sekitar lokasi reklamasi maupun lokasi asal material reklamasi tidak mencemari lingkungan.
f. Material hasil pengerukan tidak kembali lagi ke areal keruk, sedang material reklamasi tidak mencemari lingkungan.
g. Dalam hal pekerjaan pengerukan yang sedimen yang terkontaminasi, maka harus ada informasi yang berkaitan dengan gerakan sedimen, yaitu erosi dan sedimentasi, konsolidasi, tebal lapisan dan sejarah perkembangannya, kualitas air dan material suspensi, kuantitas material suspensi, distribusi ukuran butir dan kadar garam air.
7. Hal-hal yang wajib diperhatikan berkaitan material keruk yang terkontaminasi, yaitu :
a. Pengerukan dengan presisi tinggi untuk mengeruk sedimen terkontaminasi. b. Meminimalkan penyebaran kontaminan dan dampak negatif.
c. Memasang tabir(Screen) di sekeliling lokasi keruk yang tidak tembus
sedimen
d. Meminimalkan limpasan air kerukan
e. Perlindungan kesehatan dan keselamatan kerjabagi pelaksana lapangan. 8. Peta yang digunakan untukpekerjaan pengerukan maupun pekerjaan reklamasi
sebagaimana dimaksud dalam pasal-pasal yang disebutkan adalah peta hidrografi. 9. Semua pekerjaan pengerukan harus memperhatikan ketentuan dan standar
nasional atau internasional di bidang maritim yang dikeluarkan oleh Pemerintah melalui Menteri Perhubungan/Direktorat Jenderal Perhubungan Laut maupun Badan Internasional yang berkaitan.
G. PEMBINAAN DAN PENGAWASAN
1. Setiap petugas kapal keruk harus mempunyai petugas yang memiliki keahlian dan keterampilan sesuai dengan tanggung jawabnya.
2. Selama kapal keruk bekerja, senantiasa menyediakan tempat di atas kapal keruk tersebut untuk pengawas 2 (dua) orang termasuk biaya permakanan.
3. Penanggung jawab kegiatan dan Pimpinan Umum kapal keruk senantiasa mengadakan hubungan konsultasi dengan Pengawas dan Supervisi dalam mengatasi permasalahan yang dihadapi sewaktu bekerja mengeruk.
4. Penentuan posisi dan lainnya harus menggunakan koordinasi geografis.
H. LAIN-LAIN
1. Apabila pekerjaan pengerukan berdekatan dengan bangunan/konstruksi tidak boleh dilakukan ”pengerukan lebih” ke arah vertikal maupun horizontal (over dredge).
2. Apabila dalam pelaksanaan pengerukan menemukan benda-benda purbakala atau sejenisnya harus dilaporkan dan diselesaikan sesuai ketentuan dan peraturan yang berlaku.
3. Apabila karena satu dan lain hal sehingga mengakibatkan kerusakan pada bangunan/konstruksi di dekat lokasi keruk, maka hal tersebut menjadi tanggung jawab/beban pelaksanaan pekerjaan penegrukan untuk memperbaiki, kecuali apabila dapat membuktikan bahwa hal tersebut bukan kesalahannya.
4. Apabila karena satu dan lain hal terjadi kecelakaan/tubrukan/benturan antara kapal keruk dengan lainnya, maka harus diselesaikan sesuai peraturan-peraturan dan perundang-undangan yang berlaku.
IV. KEGIATAN REKLAMASI A. PEKERJAAN REKLAMASI
Dalam pelaksanaan pekerjaan reklamsi, hal-hal yang perlu diperhatikan adalah : 1. Kajian terhadap dampak dan akibatnya, antara lain berupa :
a. Perubahan kelompok hidrodinamika yang diakibatkan perubahan pola arus dan gelombang pada pelaksanaan reklamasi sehingga dapat mengakibatkan turbiditas perairan.
b. Perubahan kelompok transportasi sedimen yang terjadi karena terganggunya littoral transport yang mengakibatkan adanya erosi di salah satu sisi dan sedimentasi di sisi lain.
c. Perubahan kelompok air tanah yang terjadi saat penimbunan material reklamasi basah dari laut, air laut yang terperangkap dapat mencemari akuifer air tanah di pesisir.
d. Perubahan kelompok tata air di kawasan daratan yang diakibatkan adanya reklamasi, maka gangguan yang terjadi berupa bertambah panjangnya lintasan pematusan air atau penurunan gradien hidraulik aliran air yang ada yang dapat menurunkan kapasitas drainese yang ada sehingga menimbulkan potensi banjir.
2. Pada areal berlumpur perlu diperhatikan agar jangan terjadi :
a. Gelombang/luapan lumpur (mud wave/mud explosion) yaitu areal yang
mempunyai daya dukung yang rendah karena material dasarnya adalah lumpur.
b. Penurunan lahan yang tidak merata yang diakibatkan karena ketebalan lumpur yang tidak sama atau tidak merata.
c. Terjadinya likuifaksi yaitu tanah pasir yang kehilangan daya dukung akibat sistempemadatan yang tidak sempurna, sehingga apabila trjadi getaran/goncangan misalnya yang diakibatkan oleh gempa, maka lahan reklamasi dapat terbenam dalam tanah. Likuifaksi adalah proses atau kejadian berkurangnya tekanan efektif tanah secara drastis pada pasir halus seragam
tidak padat yang terrendam air, akibat beban sesaat (misal gempa tau getaran). Beban sesaat tersebut manimbulkan kenaikan tekanan air pori tanah yang cukup besar, tekanan efektif tanah turun (jika mencapai nol, butiran tanah akan melayang) mengakibatkan kapasitas dukung tanah menurun sehingga tidak mampu lagi mendukung beban di atasnya denagn baik. Farameter yang mempengaruhi terjadinya proses likuifaksi adalah : jenis tanah dan gradasi butir (pasir halus, sedang, seragam), tingkat kepadatan (tidak padat), kondisi lingkungan (terrendam air), beban sesaat kejut/gempa/getaran).
3. Tahapan-tahapan pekerjaan yang perlu diperhatikan adalah :
a. Analisa pengaruh timbunan terhadap keseimbangan hidrologis kawasan. b. Pembuangan lapisan organik yang ada.
c. Transportasi material reklamasi d. Sistem pemadatan.
4. Bangunan pelindung untuk area yang telah direklamasi, yaitu : a. Sistem drainase lahan.
b. Tembok atau tanggul yang harus berdiri kuat di atas tanah timbunan yang diperkuat dengan konstruksi steel sheet pile, concrete sheet pile atau
bahan/konstruksi sejenis.
c. Talud/plengsengan atau revetment rip-rap
5. Untuk mendapatkan izin pekerjaan reklamasi, pemohon wajib mengajukan permohonan secara tertulis kepada Menteri Perhubungan yang dilimpahkan kewenangannya pada Direktur Jenderal Perhubungan Laut dengan melampirkan persyaratan, sebagai berikut :
a. Surat permohonan yang mencakup maksud dan tujuan pekerjaan pengerukan. b. Salinan penetapan lokasi areal reklamasi
c. Metode atau sistem dan volume pekerjaan reklamasi. d. Rekomendasi PEMDA yang berkaitan denag RUTR.
e. Peta survey hidrologi
f. Kondisi dan jenis tanah dasar pada areal yang akan dikeruk.
g. Studi analisa dampak lingkungan atau sejenis sesuai ketentuan hukum yang berlaku yang telah disahkan oleh institusi yang berwenang.
h. Rekomendasi ADPEL/KAKANPEL setempat berkaitan dengan keselamtan pelayaran selama berlangsungnya pekerjaan reklamasi.
DIREKTUR JENDERAL PERHUBUNGAN LAUT
( H. HARIJOGI )
DAFTAR SLOPE (KEMIRINGAN PENGERUKAN) DAN
SILTATION RATE (PROSENTASE PENDANGKALAN KEMBALI)
SITATION RATE (%)
NO LOKASI ALUR
PENGERUKAN SLOPE ALUR (%) KOLAM (%) KETERANGAN 1 2 3 4 5 6 01. 02. 03. 04. 05. 06. 07. 08. 09. 10. 11. 12. 13. 14. 15. 16. 17. 18. 19. 20. 21. 22. 23. 24. 25. BELAWAN JAMBI PONTIANAK KETAPANG TG. PRIOK JUWANA SUNDA KELAPA KUALA LANGSA SAMARINDA BANJARMASIN CIREBON PALEMBANG SEMARANG BENGKULU TG. PANDAN PROBOLINGGO PANGKAL BALAM TEGAL PASURUAN KUALA CENAKU TAHUNA LEMBAR LABUHAN SERUI NABIRE 1 : 5 1 : 8 1 : 6 1 : 5 1 : 1 1 : 8 1 : 4 1 : 7 1 : 6 1 : 8 1 : 4 1 : 6 1 : 10 1:6 / 1:7 1 : 8 1 : 10 1 : 8 1:6 / 1:10 1 : 10 1 : 6 1 : 4 1 : 4 1 : 4 1 : 6 1 : 4 15 20 20 15 5 25 10 10 20 30 10 15 10 30 5 5 5 10 20 10 10 10 10 10 10 10 10 - 10 20 - 5 - 10 - 5 - 5 - - 5 - 5 10 - - - - - -
26. 1 SAMPIT 2 1 : 8 3 30 4 - 5 6 27. 28. 29. 30. 31. 32. 33. 34. 35. 36. 37. 38. 39. 40. 41. 42. 43. KUMAI T.B. ASAHAN PULANG PISAU KALIBARU ATAPUPU KALABAHI SARMI AGATS KAIMANA SORONG FAK-FAK MANOKWARI KOTA WARINGIN MUARA PADANG TELUK BAYUR SIBOLGA MALAHAYATI 1 : 8 1 : 8 1 : 8 1 : 4 1 : 10 1 : 4 1 : 4 1 : 5 1 : 6 1 : 4 1 : 6 1 : 4 1 : 8 1 : 4 1 : 4 1 : 4 1 : 6 30 15 30 10 20 10 10 15 10 10 10 10 30 10 10 10 10 - - - - - - - - - - 10 - - - - - -
