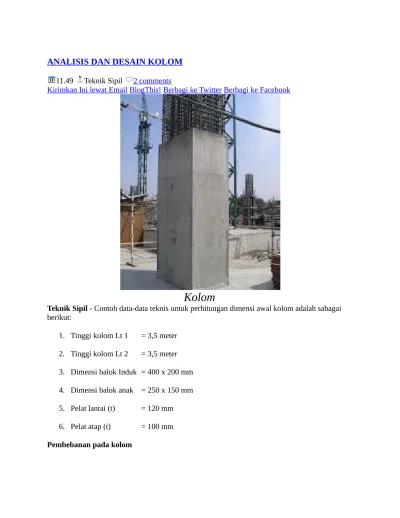

ANALISIS DAN DESAIN KOLOM

11.49 Teknik Sipil 2 comments

Kirimkan Ini lewat EmailBlogThis!Berbagi ke TwitterBerbagi ke Facebook

Kolom

Teknik Sipil - Contoh data-data teknis untuk perhitungan dimensi awal kolom adalah sabagai berikut:

1. Tinggi kolom Lt 1 = 3,5 meter

2. Tinggi kolom Lt 2 = 3,5 meter

3. Dimensi balok Induk = 400 x 200 mm

4. Dimensi balok anak = 250 x 150 mm

5. Pelat lantai (t) = 120 mm

6. Pelat atap (t) = 100 mm

(2)

Beban yang bekerja pada kolom lantai 1 diakumulasikan dengan beban-beban yang bekerja pada kolom lantai 2. Hal ini dilakukan agar dimensi kolom lantai 1 tidak lebih kecil dari dimensi kolom pada lantai 2. Perhitungan pembebanan pada kolom adalah sebagai berikut:

a) Pembebanan kolom lantai 2

Distribusi pembebanan kolom lantai 2, berasal dari dak atap pada elevasi 7 m dan ring balok

lantai 2. Perhitungannya sebagai berikut :

Perhitungan beban mati yang bekerja pada kolom adalah sebagi berikut:

Wbalok

 A x x L

 [ 0,4 x 0,2 x 2400 x ( 2,25 + 2,5 + 2 ) ]

 1104 kg

Wpelat

 beban pelat atap

 A x x tpatap

 ( 4,75 x 2 ) x 2400 x 0,1

 2280 kg

Data berat plafon dan penggantung diperoleh dari Perencanaan Pembebanan untuk rumah dan gedung, dimana:

Berat eternit/plafon (tebal 4mm) = 11 kg/m2

Berat penggantung (dari kayu) = 7,0 kg/m

(3)

WDL2

 Wbalok + Wpelat + Wplafon

 1104 kg + 2280kg + 171 kg

 3555 kg

Beban hidup yang bekerja pada lantai dan membebani kolom di lantai dua ini adalah : WLL2

 200 kg/m2_{x 4,75 x 2}

 1900 kg

Nilai beban hidup diperoleh dari pedoman perencanaan pembebanan untuk rumah dan gedung, dimana bangunan tersebut berfungsi sebagai rumah tinggal dan mempunyai nilai beban hidup

sebesar 200 kg/m2_{.Maka beban yang terjadi pada kolom lantai 2 seluruhnya dapt dihitung dengan}

kombinasi pembebanan, sehingga beban pada kolom lantai 2 adalah: W2

 1,2 WDL2 + 1,6WLL2

 (1,2 x 3555) + (1,6 x 1900 )

 7306 kg

b) Pemebebanan Kolom Lantai 1

Distribusi pembebanan kolom lantai 1, berasal dari lantai 2 pada elevasi 3,5 m. Elemen-elemen yang diperhitungkan sama dengan pembebanan kolom lantai 2 ditambah dengan perhitungan

beban mati dan beban hidup untuk kolom lantai 1.

Perhitungannya beban mati yang bekerja pada kolom adalah sebagai berikut: Wbalok

 A x x L

(4)

 607,5 kg

Wkolom

 A x x L

 (0,25 x 0,15) x 2400 x 3,5

 315 kg

Wpelat

 beban pelat

 A x x tppelat

 ( 2 x 4,75 ) x 2400 x 0,12

 2736 kg

Wwall

 A x (berat plafon + penggantung)

 ( 3,5 x 4,75 ) x 250 kg/m2

 4156,25 kg

Wfinishing

 A x [berat spesi (adukan) + ubin + pasir urug]

(5)

 636,5 kg

Besar beban finishing dan beban dinding diperoleh dari peodman perencanaan pembebanan untuk rumah dan gedung.

Wplafon

 A x ( berat plafon + penggantung)

 (4,75 x 2) x 18 kg/m2

 171 kg

Data berat plafon dan penggantung diperoleh dari Perencanaan Pembebanan untuk rumah dan gedung, dimana:

Berat eternit/plafon (tebal 4mm) = 11 kg/m2

Berat penggantung (dari kayu) = 7,0 kg/m2

Total beban mati pada lantai 1 adalah:

WDL1

 Wbalok + Wkolom + Wwall + Wpelat + Wplafon + Wfinishing + WDL2

 607,5 + 315 + 4156,25 + 2736 + 171 + 636,5 + 3555

 12177,25 kg

Beban hidup yang bekerja pada lantai dan membebani kolom di lantai satu ini adalah : WLL1

 200 kg/m2_{x 4,75 x 2}

 1900 kg

(6)

beban hidup sebesar 200 kg/m2_{.Maka beban yang terjadi pada kolom lantai 2 seluruhnya}

Ø Pn (max) = Beban aksial maksimum

Ag = Luas penampang kolom

Ast = 1,5 % x Ag

Maka perhitungan dimensi awal kolom adalah sebagai berikut: Ø Pn(max) = 0,8 Ø [ (0,85 . fc’ (Ag – Ast) + fy Ast ]

Dimensi kolom lantai 2 dihitung sebagai berikut :

Beban yang bekerja pada kolom lantai 2 = W2 = 8408,8 kg

(7)

= 0,0464 . 8408,8 kg = 390,168 cm2

Dimabil lebar kolom (b) = tebal dinding, yaitu sebesar 15 cm Maka panjang kolom adalah :

Dimensi kolom lantai 2 dihitung sebagai berikut :

Beban yang bekerja pada kolom lantai 1 = W1 = 20009,2 kg

Ag= 0,0464 Pn(max)

= 0,0464 . 20009,2 kg = 928,427 cm2
