SIMULASI PENERAPAN FUZZY LOGIC PADA LAMPU LALU LINTAS Lady Silk M
Jurusan Teknik Penerbangan
Akademi Teknik dan Keselamatan Penerbangan (ATKP) Surabaya
ladysilkmoonlight@yahoo.co.id
ABSTRAK
Selama ini sistem pengaturan lampu lalu lintas menggunakan pengaturan yang hanya berdasarkan pada waktu tetap tanpa memperhatikan tingkat kepadatan lalu lintas. Dengan cara ini tingkat kemacetan pada persimpangan jalan tidak dapat dikendalikan dengan baik karena tingkat kepadatan pada persimpangan jalan tidak selalu sama. Pergerakan lalu lintas pada persimpangan adalah cukup kompleks karena variasi dari volume lalu lintas sangat bergantung pada jam dan hari dalam satu minggu, maupun pada beberapa faktor lain. Tujuan dari penelitian ini yaitu mengatasi masalah kemacetan pada persimpangan lampu lalu lintas dengan menggunakanFuzzy Logic pada sistem kontrol lampu lalu lintas. Sistem pengaturan lalu lintas yang dirancang dipergunakan pada persimpangan empat dengan empat periode yang berbeda, dan sensor inframerah akan mendeteksi tingkat kepadatan lalu lintas sesuai dengan panjang antrian kendaraan pada setiap persimpangan jalan. Selain panjang antrian pada kemacetan, faktor lain yang diperhitungkan oleh sistem yaitu lebar jalan dan banyaknya rambu pada persimpangan jalan tersebut.
Kata Kunci : Fuzzy Logic, Lampu Lalu Lintas
PENDAHULUAN
Lalu lintas yang teratur merupakan harapan dari semua pengguna jalan raya. Seiring dengan pertambahan penduduk dan pengguna jalan raya maka tingkat kepadatan pengguna jalan tidak dapat dihindari khususnya di persimpangan jalan. Selama ini sistem pengaturan lampu lalu lintas menggunakan pengaturan yang hanya berdasarkan pada waktu tetap tanpa memperhatikan tingkat kepadatan lalu lintas. Tentunya dengan cara ini tingkat kemacetan tidak dapat dikendalikan dengan baik karena tingkat kepadatan pada persimpangan jalan tidak selalu sama. Pergerakan lalu lintas pada persimpangan adalah cukup kompleks karena variasi dari volume lalu lintas sangat bergantung pada jam dan hari dalam satu minggu, maupun pada beberapa faktor lain.
Adapun motivasi dilakukannya penelitian ini adalah untuk mengatasi masalah kemacetan pada persimpangan lampu lalu lintas dengan menggunakan metode Fuzzy Logic pada sistem kontrol lampu lalu lintas. Tujuan dari penelitian ini adalah untuk merancang dan mengimplementasikan kendali adaptif pada sistem pengaturan lampu lalu lintas, sehingga sistem pengendalian lampu lalu lintas sesuai dengan tingkat kepadatan kendaraan yang dideteksi oleh sensor pada setiap persimpangan jalan.
MATERI DAN METODE PENELITIAN Metode Pelaksanaan Program
Metode Pelaksanaan Program penelitian adalah sebagai berikut :
A. Data Collecting
Data – data materi diperoleh denga cara pencarian artikel lewat internet dan pembelajaran buku referensi.
B. Survei dan Observasi
Melakukan penelitian / percobaan berulang-ulang.
C. Studi Literatur
Setelah materi terkumpul, maka dapt dilakukan pembelajaran Konsep Fuzzy Logic.
D. Perancangan Sistem
Merancang Program berdasarkan Fuzzy Lofic. Perancangan ini dengan membuat flow-chart program, menentukan sistem perhitungan dan pencarian pada pembuatan program agar program dapat berjalan dengan baik dan efisien. Rancangan Input dan Output yang diinginkan adalah Inputan berupa :
1. Panjang Antrian Yang telah dideteksi Dengan Infra merah 2. Banyaknya Rambu serta tingkat
kerumitannya 3. Lebar Jalan
4. Persimpangan Jalan (Pertigaan atau Perempatan)
Output berupa :
1. Seberapa Lama (Dalam detik) lampu hijau dan lampu merah menyala.
Pembuatan program dilakukan secacara bertahap dengan acuan flow-chart yang telah dibuat.
F. Implementasi dan Pengujian
Menerapkan program dalam kegiatan keseharian yang dapat dilakukan dengan prinsip yang sama. Menguji apakah hasil perhitunagn program yang dibuat sesuai dengan hasil dalam penerapannya.
G. Penyusunan Laporan
Penyusunan laporan dilakukan setelah semua kegiatan selesai dikerjakan. Laporan disusun berdasarkan data yang diperoleh, survei dan observasi, pembelajaran materi, perancangan dan pembuatan Sistem, serta implementasi dan pengujian.
Sensor IR ( Infra Red )
Sensor inframerah merupakan salah satu sensor fotoelektrik. Sensor fotoelektrik adalah suatu peralatan elektronik yang bereaksi atas suatu perubahan intensitas cahaya yang menimpanya. Sensor inframerah dipergunakan untuk mendeteksi panjang antrian kendaraan pada persimpangan jalan. Beberapa sensor inframerah ditempatkan pada setiap persimpangan jalan dan proses pendeteksian kendaraan dilakukan yaitu jika ada kendaraan yang menghalangi sinar yang dipancarkan sumber. Penggunaan sensor ini memiliki beberapa keuntungan yaitu mudah diperoleh dipasaran dan juga memiliki harga yang relatif lebih murah jika dibandingkan dengan penggunaan sensor jenis lain.
Pemrograman
Perangkat keras lainnya adalah alat pemrogram yang digunakan untuk memasukkan program ke dalam memori PLC. Ada dua cara untuk memasukkan program ke dalam memori PLC, yaitu dengan menggunakan komputer atau menggunakan alat pemrogram console.Komputer dan PLC dapat dihubungkan dengan mempergunakan kabel serial RS-232. Dimana salah satu ujung kabel RS-232 dihubungkan pada PC serial port, sedangkan ujung kabel yang lain dihubungkan dengan RS-232 adapter yang terdapat pada ATmega8535 module. Kemudian perangkat lunak yang dipergunakan untuk memasukkan program menggunakan CodeVisionAVR yang berbasis bahasa C. Jika program dimasukkan dengan menggunakan
komputer, maka program tersebut adalah merupakan ISP (In System Programmer )
Sedangkan jika program yang dimasukkan dengan menggunakanconsole, maka program merupakan kode mnemonic. Untuk menghubungkan PLC dengan console, maka bagian ujung kabel yang terdapat pada console dimasukkan pada port peripheral yang terdapat pada PLC.
Gambar 1. Pemrograman CodeVisionAVR Menggunakan Bahasa C
Gambar 2. Alur Download Program
Pengaturan Lalu Lintas
Dalam merancang sistem pengaturan lampu lalu lintas ini ada beberapa parameter yang harus diperhatikan, diantaranya adalah sebagai berikut :
1. Lebar jalan pada setiap persimpangan terdiri dari tiga jalur kendaraan.
2. Setiap persimpangan terdiri dari dua jalur dan arah pergerakan dari kendaraan adalah bergerak lurus, bergerak ke kanan, serta sebuah jalur kiri langsung.
Maksud dari penggunaan jalur ke arah kiri langsung adalah kendaraan yang menuju ke arah kiri tidak perlu berhenti untuk mengantri sehingga antrian kendaraan hanya dipengaruhi oleh kendaraan yang berjalan lurus dan yang berbelok ke kanan.
3. Pada perancangan ini, panjang antrian kendaraan dibagi menjadi tiga pengelompokan, yaitu antrian sangat panjang yang berjarak 40 meter dari persimpangan. Antrian normal yang berjarak 30 meter dari
Komputer
persimpangan dan antrian yang pendek yang berjarak 10 meter dari persimpangan.
4. Pada penelitian ini dipergunakan tiga sensor yang ditempatkan pada setiap jalur dan digunakan untuk mendeteksi panjangnya antrian kendaraan.
5. Hanya ada satu persimpangan yang akan hijau pada saat yang bersamaan. Lama waktu hijau yang diatur adalah 3 detik untuk kondisi lalu lintas yang dianggap sepi, 15 detik untuk kondisi lalu lintas agak sepi, 25 detik untuk kondisi lalu lintas normal dan 40 detik untuk kondisi lalu lintas yang padat.
Gambar 3. Gambaran Persimpangan Yang Direncanakan
Perkondisian (Aturan /Rule)Fuzzy Logic
IF antrian padat THEN
IF jalan tidak lebar THEN
IF rambu banyak THEN waktu lampu hijau 50 detik
IF rambu sedikit THEN waktu lampu hijau 40 detik
IF jalan lebar THEN
IF rambu banyak THEN waktu lampu hijau 40 detik
IF rambu sedikit THEN waktu lampu hijau 30 detik
IF antrian normal THEN
IF jalan tidak lebar THEN
IF rambu banyak THEN waktu lampu hijau 30 detik
IF rambu sedikit THEN waktu lampu hijau 20 detik
IF jalan lebar THEN
IF rambu banyak THEN waktu lampu hijau 20 detik
IF rambu sedikit THEN waktu lampu hijau 15 detik
IF antrian sepi THEN
IF jalan tidak lebar THEN
IF rambu banyak THEN waktu lampu hijau 20 detik
IF rambu sedikit THEN waktu lampu hijau 15 detik
IF jalan lebar THEN
IF rambu banyak THEN waktu lampu hijau 15 detik
IF rambu sedikit THEN waktu lampu hijau 10 detik
IF tidak ada antrian THEN IF jalan tidak lebar THEN
IF rambu banyak THEN waktu lampu hijau 3 detik
IF rambu sedikit THEN waktu lampu hijau 5 detik
IF jalan lebar THEN
IF rambu banyak THEN waktu lampu hijau 7 detik
IF rambu sedikit THEN waktu lampu hijau 8 detik
Fungsi KeanggotaanFuzzy Logic
Fungsi keanggotaan (membership function) adalah suatu kurva yang menunjukkan pemetaan titik input data kedalam nilai keanggotaanya (sering juga disebut dengan derajat keanggotaan) yang memiliki interval antara 0 sampai 1.
1. Panjang Antrian
a. Tidak ada antrian

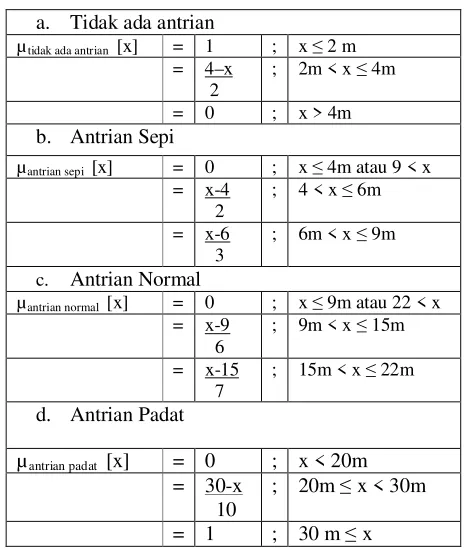

µtidak ada antrian [x] = 1 ; x 2 m = 4–x
2
; 2m < x 4m
= 0 ; x > 4m b. Antrian Sepi
µantrian sepi [x] = 0 ; x 4m atau 9 < x
c. Antrian Normal
µantrian normal [x] = 0 ; x 9m atau 22 < x
d. Antrian Padat
µantrian padat [x] = 0 ; x < 20m = 30-x
10
; 20m x < 30m
2. Lebarnya jalan
3. Banyaknya Rambu
Operasi Himpunan Fuzzy
Operasi Himpunan Fuzzy yang digunakan hádala oerasi And atau fungí Minimum
Garis Besar Flow-chart Program
Start
Infra red Mendeteksi Panjag Antrian Kendaraan
Input : Banyaknya Rambu serta tingkat kerumitannya ,Lebar Jalan ,Persimpangan Jalan
(Pertigaan atau Perempatan )
Perhitungan Menggunakan Fuzzy Logic
Nilai (Detik) Lampu hijau menyala
End
Gambar 4. Flowchart Sistem
IMPLEMENTASI SIMULASI PEMROGRAMAN
Pada sistem ini terdiri atas dua proses yang penting, yaitu proses pengurutan jarak antar masing-masing kota dan penentuan atau pemilihan lentasan yang terpendek. Berikut proses-proses yang terjadi dalam sistem ini :
Proses Memasukkan Nilai awal yaitu panjang antrian, lebar jalan yang dalam satuan meter, dan banyaknya rambu
Hasil perhitungan Nilai Keanggotaan dan nilai Z akhir.
Hasil perhitungan Nilai Rule dalam pencarian nilai z yang digunakan sebagai nilai waktu lamanya lampu hijau menyala.
a. Jalan Lebar
µlebar[x] = 1 ; 10 x
= x-5
5
; 5 m < x <10m
= 0 ; x 5m
b. Jalan Tidak lebar
µtidak lebar[x] = 0 ; 10 x = 10-x
5
; 5m < x <10m
= 1 ; x 5m
a. Jumlah Rambu Sedikit µsedikit[x] = 0 ; x > 3
= x-1 2
; 1m < x 3m
= 1 ; x 1m
b. Jumlah Rambu Banyak µbanyak[x] = 1 ; x > 3
= 3-x
2
; 1m < x 3m
= 0 ; x 1m
Simulasi Traficlight dimana lampu hijau akan menyala selama nilai Z terpenuhi.
Hasil Running
Daftar Pustaka
Kusumadewi, Sri . 2003. Artificial Intelligence (Teknik dan Aplikasinya). GRAHA ILMU. Yogyakarta.
Widodo, Thomas Sri .2005. Sistem Neuro Fuzzy(Untuk Pengolahan Informasi, Pemodelan, dan Kendali).
