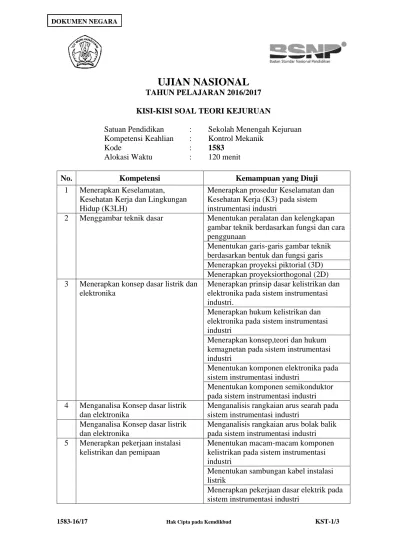

1583-16/17 Hak Cipta pada Kemdikbud KST-1/3
UJIAN NASIONAL
TAHUN PELAJARAN 2016/2017
KISI-KISI SOAL TEORI KEJURUAN
Satuan Pendidikan : Sekolah Menengah Kejuruan Kompetensi Keahlian : Kontrol Mekanik
Kode : 1583
Alokasi Waktu : 120 menit
No. Kompetensi Kemampuan yang Diuji
1 Menerapkan Keselamatan, Kesehatan Kerja dan Lingkungan Hidup (K3LH)
Menerapkan prosedur Keselamatan dan Kesehatan Kerja (K3) pada sistem instrumentasi industri
2 Menggambar teknik dasar Menentukan peralatan dan kelengkapan gambar teknik berdasarkan fungsi dan cara penggunaan
Menentukan garis-garis gambar teknik berdasarkan bentuk dan fungsi garis Menerapkan proyeksi piktorial (3D) Menerapkan proyeksiorthogonal (2D) 3 Menerapkan konsep dasar listrik dan
elektronika
Menerapkan prinsip dasar kelistrikan dan elektronika pada sistem instrumentasi industri.
Menerapkan hukum kelistrikan dan elektronika pada sistem instrumentasi industri
Menerapkan konsep,teori dan hukum kemagnetan pada sistem instrumentasi industri
Menentukan komponen elektronika pada sistem instrumentasi industri
Menentukan komponen semikonduktor pada sistem instrumentasi industri 4 Menganalisa Konsep dasar listrik
dan elektronika
Menganalisis rangkaian arus searah pada sistem instrumentasi industri
Menganalisa Konsep dasar listrik dan elektronika
Menganalisis rangkaian arus bolak balik pada sistem instrumentasi industri 5 Menerapkan pekerjaan instalasi
kelistrikan dan pemipaan
Menentukan macam-macam komponen kelistrikan pada sistem instrumentasi industri
Menentukan sambungan kabel instalasi listrik
Menerapkan pekerjaan dasar elektrik pada sistem instrumentasi industri
1583-16/17 Hak Cipta pada Kemdikbud KST-2/3
No. Kompetensi Kemampuan yang Diuji
Menerapkan instalasi pemipaan sesuai fungsi dan standar operasional prosedur 6 Menggunakan alat ukur listrik dan
elektronika
Menerapkan alat ukur kelistrikan instrumentasi industri sesuai fungsi dan prosedur
7 Menguasai pekerjaan dasar mekanik Menentukan perkakas tangan dan mekanik instrumentasi industri sesuai fungsi
Menerapkan prinsip dasar metrologi industri pada pekerjaan mekanik Menentukan alat ukur mekanik
instrumentasi industri sesuai fungsi dan prosedur
8 Menerapkan teknik elektronika analog dan elektronika digital
Menerapkan prinsip kerja dan karakteristik komponen elektronika analog pada sistem kontrol mekanik
Menerapkan rangkaian elektronika analog pada sistem kontrol mekanik
Menerapkan sistem bilangan digital pada sistem kontrol mekanik
Menerapkan rangkaian sekuensial digital pada sistem kontrol mekanik
9 Menerapkan fungsi elemen
pendeteksi pada komponen kontrol
Menentukan sinyal standar pada sistem kontrol mekanik
10 Menerapkan fungsi elemen kontrol Menerapkan rangkaian kontrol dengan sistem pengendali digital dan analog 11 Menggunakan aktuator pada sistem
pengontrolan
Mendeskripsikan kerja rangkaian pneumatik dan hidroulik pada sistem kontrol mekanik
Menganalisis rangkaian elektro-pneumatik dan elektro-hidroulik pada sistem kontrol mekanik
12 Menerapkan komponen utiliti pada sistem pengendali
Mendeskripsikan rangkaian
elektromagnetik berbasis relay pada sistem kontrol mekanik
13 Menerapkan konsep pengontrolan pada sistem instrumentasi
Menerapkan prinsip dan operasi inverter untuk mengatur kecepatan motor listrik (speed drive) pada sistem kontrol mekanik 14 Menggambar rangkaian
pengontrolan
Menerapkan gambar teknik dasar pada sistem kontrol mekanik dengan aplikasi software gambar (Auto CAD)
15 Memahami karakteristik besaran fluida (zat cair)
Menerapkan dasar pengukuran besaran fluida
16 Menggunakan komponen sistem kontrol mekanik
Menerapkan sistem operasi motor listrik pada sistem kontrol mekanik
17 Menggunakan sistem pengontrolan kontrol mekanik
Menentukan sistem pengendalian dengan mode P&ID
18 Menerapkan microcontroller pada sistem kontrol mekanik
1583-16/17 Hak Cipta pada Kemdikbud KST-3/3
No. Kompetensi Kemampuan yang Diuji
Menerapkan pemrograman mikrokontroller
Menerapkan program pengendalian mikrokontroller pada sistem kontrol mekanik
19 Menguasai programmable logic control (PLC) pada sistem kontrol mekanik
Menerapkan prinsip kerja programmable
logic controller (PLC) pada sistem kontrol
mekanik
Menerapkan pemrograman Pogrammable
Logic Controller (PLC)
