BAB II
LANDASAN TEORI
2.1 Motor DC
Motor DC merupakan jenis motor yang menggunakan tegangan searah sebagai sumber tenaganya. Dengan memberikan beda tegangan pada kedua terminal tersebut, motor akan berputar pada satu arah, dan bila polaritas dari tegangan tersebut dibalik maka arah putaran motor akan terbalik pula. Polaritas dari tegangan yang diberikan pada dua terminal menentukan arah putaran motor sedangkan besar dari beda tegangan pada kedua terminal menentukan kecepatan motor.

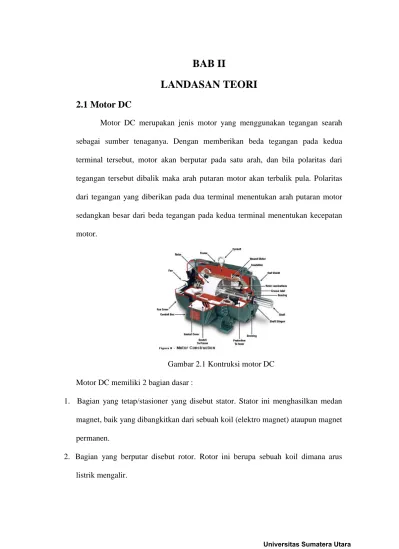

Gambar 2.1 Kontruksi motor DC Motor DC memiliki 2 bagian dasar :
1. Bagian yang tetap/stasioner yang disebut stator. Stator ini menghasilkan medan
magnet, baik yang dibangkitkan dari sebuah koil (elektro magnet) ataupun magnet permanen.
2. Bagian yang berputar disebut rotor. Rotor ini berupa sebuah koil dimana arus
Gaya elektromagnet pada motor DC timbul saat ada arus yang mengalir pada penghantar yang berada dalam medan magnet. Medan magnet itu sendiri ditimbulkan oleh megnet permanen. Garis-garis gaya magnet mengalir diantara dua kutub magnet dari kutub utara ke kutub selatan. Menurut hukum gaya Lourentz, arus yang mengalir pada penghantar yang terletak dalam medan magnet akan menimbulkan gaya. Gaya F, timbul tergantung pada arah arus I, dan arah medan magnet B.
2.2
Driver Motor DC dengan IC L293D
Pada dasarnya beberapa aplikasi yang menggunakan motor DC harus dapat mengatur kecepatan dan arah putar dari motor DC itu sendiri. Untuk dapat melakukan pengaturan kecepatan motor DC dapat menggunakan metode PWM (Pulse Width Modulation) sedangkan untuk mengatur arah putarannya dapat menggunakan rangkaian H-bridge yang tersusun dari 4 buah transistor. Tetapi dipasaran telah disediakan IC L293D sebagai driver motor DC yang dapat mengatur arah putar dan disediakan pin untuk input yang berasal dari PWM untuk mengatur kecepatan motor DC. Untuk lebih memahami tentang membangkitkan sinyal PWM menggunakan fitur Timer pada mikrokontroler AVR dapat membacanya pada postingan tutorial AVR tentang PWM. Sebelum membahas tentang IC L293D, alangkah baiknya jika kita membahas driver motor DC menggunakan rangkaian analog terlebih dahulu.
Jika diinginkan sebuah motor DC yang dapat diatur kecepatannya tanpa dapat mengatur arah putarnya, maka kita dapat menggunakan sebuah transistor sebagai driver. Untuk mengatur kecepatan putar motor DC digunakan PWM yang
dibangkitkan melalui fitur Timer pada mikrokontroler. Sebagian besar power supply untuk motor DC adalah sebesar 12 V, sedangkan output PWM dari mikrokontroler maksimal sebesar 5 V.
Oleh karena itu digunakan transistor sebagai penguat tegangan. Dibawah ini adalah gambar driver motor DC menggunakan transistor. Salah satu jenis motor yang sering digunakan dalam bidang kontrol yaitu Motor DC. Motor DC akan berputar jika dialiri tegangan dan arus DC.
Gambar 2.2 Motor DC dan Jembatan H
Sistem pengaturan motor DC yang sering digunakan pada sistem kontrol yaitu dengan H-Bridge
yang pada pada dasarnya adalah 4 buah transistor yang difungsikan sebagai saklar. Pengaturan motor DC yaitu meliputi kecepatan dan arah. Pengaturan arah yaitu dengan cara membalik tegangan logika masukan H-bridge. Sedangkan sistem pengendalian kecepatan motor DC digunakan prinsip PWM (Pulse Width Modulator) yaitu suatu metode pengaturan kecepatan putaran motor DC dengan mengatur lamanya waktu pensaklaran aktif (Duty Cycle). Semakin besar duty
cycle maka tegangan ekivalennya semakin besar, begitu pula sebaliknya. Motor DC merupakan sebuah komponen yang memerlukan arus yang cukup besar untuk menggerakannya. Oleh karena itu motor DC biasanya memiliki penggerak tersendiri. Pada tugas akhir ini motor DC akan digerakkan dengan menggunakan PWM yang telah terintegrasi dengan rangkaian HBridge. Dengan rangkaian H-Bridge yang memiliki input PWM ini, maka selain arah kita juga bisa mengendalikan kecepatan putar motor DC tersebut.
2.3 KIT Mikrokontroler Arduino Uno
Arduino Uno adalah kit elektronik atau papan rangkaian elektronik open source yang di dalamnya terdapat komponen utama yaitu sebuah chip mikrokontroler dengan jenis AVR dari perusahaan Atmel. Arduino adalah sebuah board mikrokontroller yang berbasis ATmega328. Arduino memiliki 14 pin input/output yang mana 6 pin dapat digunakan sebagai output PWM, 6 analog input, crystal osilator 16 MHz, koneksi USB, jack power, kepala ICSP, dan tombol reset. Arduino mampu men-support mikrokontroller; dapat dikoneksikan dengan komputer menggunakan kabel USB.
Gambar 2.3 Board Arduino Uno ATmega328
2.3.1 Diagram Blok dan Fungsi PIN Pada Kit Arduino
Fungsi PIN pada kit Arduino , adalah sebagai berikut:
• PIN Power
Arduino dapat diberikan power melalui koneksi USB atau power supply. Powernya diselek secara otomatis. PIN power terdapat pada kaki 1 sampai kaki 6. Power supply dapat menggunakan adaptor DC atau baterai. Adaptor dapat dikoneksikan dengan mencolok jack adaptor pada koneksi port input supply. Board arduino dapat dioperasikan menggunakan supply dari luar sebesar 6 - 20 volt. Jika supply kurang dari 7V, kadangkala pin 5V akan menyuplai kurang dari 5 volt dan board bisa menjadi tidak stabil. Jika menggunakan lebih dari 12 V, tegangan di regulator bisa menjadi sangat panas dan menyebabkan kerusakan pada board. Rekomendasi tegangan ada pada 7 sampai 12 volt
Penjelasan pada pin power adalah sebagai berikut :
Vin
Tegangan input ke board arduino ketika menggunakan tegangan dari luar (seperti yang disebutkan 5 volt dari koneksi USB atau tegangan yang diregulasikan). Pengguna dapat memberikan tegangan melalui pin ini, atau jika tegangan suplai menggunakan power jack, aksesnya menggunakan pin ini.
5V
Regulasi power supply digunakan untuk power mikrokontroller dan komponen lainnya pada board. 5V dapat melalui Vin menggunakan regulator pada board, atau supply oleh USB atau supply regulasi 5V lainnya.
Suplai 3.3 volt didapat oleh FTDI chip yang ada di board. Arus maximumnya adalah 50mA
Pin Ground berfungsi sebagai jalur ground pada arduino • Memori
ATmega328 memiliki 32 KB flash memori untuk menyimpan kode, juga 2 KB yang digunakan untuk bootloader. ATmega328 memiliki 2 KB untuk SRAM dan 1 KB untuk EEPROM. Input dan Output Setiap 14 pin digital pada arduino dapat digunakan sebagai input atau output, menggunakan fungsi pinMode(), digitalWrite(), dan digitalRead(). Input/output dioperasikan pada 5 volt. Setiap pin dapat menghasilkan atau menerima maximum 40 mA dan memiliki internal pull-up resistor (disconnected oleh default) 20- 50 KOhms.
Beberapa pin memiliki fungsi sebagai berikut :
Serial : 0 (RX) dan 1 (TX). Digunakan untuk menerima (RX) dan mengirim (TX) TTL data serial. Pin ini terhubung pada pin yang koresponding dari USB FTDI ke TTL chip serial.
Interupt eksternal : 2 dan 3. Pin ini dapat dikonfigurasikan untuk trigger sebuah interap pada low value, rising atau falling edge, atau perubahan nilai.
PWM : 3, 5, 6, 9, 10, dan 11. Mendukung 8-bit output PWM dengan fungsi analogWrite().
LED : 13. Ini adalah dibuat untuk koneksi LED ke digital pin 13. Ketika pin bernilai HIGH, LED hidup, ketika pin LOW, LED mati.
• Konektor USB
Konektor USB adalah soket untuk kabel USB yang disambungkan ke komputer atau laptop. Berfungsi untuk mengirimkan program ke Arduino dan juga sebagai port komunikasi serial.
• Input / Output Digital
Input/Output Digital atau digital pin adalah pin-pin untuk menghubungkan Arduino dengan komponen atau rangkaian digital.Input/Output didital pada KIT arduino terdapat pada kaki 1 samapai kaki 13. Misalnya kalau ingin membuat LED berkedip, LED tersebut bisa dipasang pada salah satu pin I/O digital dan ground. Komponen lain yang menghasilkan output digital atau menerima input digital bisa disambungkan ke pin-pin ini. • Input Analog
Input Analog atau analog pin adalah pin-pin yang berfungsi untuk menerima sinyal dari komponen atau rangkaian analog. Misalnya dari potensiometer, sensor suhu, sensor cahaya, dsb.
• Baterai / Adaptor
Soket baterai atau adaptor digunakan untuk menyuplai Arduino dengan tegangan dari baterai/adaptor 9V pada saat Arduino sedang tidak disambungkan ke komputer. Kalau Arduino sedang disambungkan ke komputer melalui USB, Arduino mendapatkan suplai tegangan dari USB, jadi tidak perlu memasang baterai/adaptor saat memprogram Arduino. • Input dan Output
Masing-masing dari 14 pin digital pada Uno dapat digunakan sebagai input atau output, dengan menggunakan fungsi pinMode (), digitalWrite (), dan digitalRead (). Setiap pin dapat memberikan atau menerima maksimum 40 mA dan memiliki resistor pull-up internal (terputus secara default) dari 20-50 kOhms.
2.3.2 Mikrokontroler ATMega328
Mikrokontroller merupakan sebuah processor yang digunakan untuk kepentingan kontrol. Meskipun mempunyai bentuk yang jauh lebih kecil dari suatu komputer pribadi dan computerainframe, mikrokontroller dibangun dari elemen – elemen dasar yang sama. Seperti umumnya komputer, mikrokontroller adalah alat yang mengerjakan instruksi – instruksi yang diberikan kepadanya. Artinya, bagian terpenting dan utama dari suatu sistem terkomputerisasi adalah program itu sendiri yang dibuat oleh seorang programmer. Program ini menginstruksikan komputer untuk melakukan tugas yang lebih kompleks yang diinginkan oleh programmer.
2.3.2.1 Kontruksi Mikrokontroler ATmega328
ATMega328 adalah mikrokontroller keluaran dari atmel yang mempunyai arsitektur RISC (Reduce Instruction Set Computer) yang dimana setiap proses eksekusi data lebih cepat dari pada arsitektur CISC (Completed Instruction Set Computer).
Mikrokontroller ini memiliki beberapa fitur antara lain :
• 130 macam instruksi yang hampir semuanya dieksekusi dalam satu siklus clock. • 32 x 8-bit register serba guna.
• Kecepatan mencapai 16 MIPS dengan clock 16 MHz.
• 32 KB Flash memory dan pada arduino memiliki bootloader yang menggunakan 2 KB dari flash memori sebagai bootloader.
• Memiliki EEPROM (Electrically Erasable Programmable Read Only Memory) sebesar 1KB
sebagai tempat penyimpanan data semi permanent karena EEPROM tetap dapat menyimpan data meskipun catu daya dimatikan.
• Memiliki SRAM (Static Random Access Memory) sebesar 2KB.
• Memiliki pin I/O digital sebanyak 14 pin ,6 diantaranya PWM (Pulse Width Modulation) output.
Mikrokontroller ATmega 328 memiliki arsitektur Hardware, yaitu memisahkan memori untuk kode program dan memori untuk data sehingga dapat memaksimalkan kerja dan parallelism. Instruksi – instruksi dalam memori program dieksekusi dalam satu alur tunggal, dimana pada saat satu instruksi dikerjakan instruksi berikutnya sudah diambil dari memori program. Konsep inilah yang memungkinkan instruksi – instruksi dapat dieksekusi dalam setiap satu siklus clock.
32 x 8-bit register serba guna digunakan untuk mendukung operasi pada ALU ( Arithmatic Logic unit ) yang dapat dilakukan dalam satu siklus. 6 dari register serbaguna ini dapat digunakan sebagai 3 buah register pointer 16-bit pada mode pengalamatan tak langsung untuk mengambil data pada ruang memori data. Ketiga register pointer 16-bit ini disebut dengan register X ( gabungan R26 dan R27 ), register Y ( gabungan R28 dan R29 ), dan register Z ( gabungan R30 dan R31 ). Hampir semua instruksi AVR memiliki format 16-bit. Setiap alamat memori program terdiri dari instruksi 16-bit atau 32-bit. Selain register serba guna di atas, terdapat register lain yang terpetakan dengan teknik memory mapped I/O selebar 64 byte. Beberapa register ini digunakan untuk fungsi khusus antara lain sebagai register control Timer/ Counter, Interupsi, ADC, USART, SPI,
EEPROM, dan fungsi I/O lainnya. Register – register ini menempati memori pada alamat 0x20h – 0x5Fh
2.3.2.2Konfigurasi PIN ATMega328
Table 2.3 Konfigurasi Port C
2.4 Pemrograman Dasar Arduino Uno
2.4.1 Stuktur Dasar Pemrograman Arduino
Struktur dasar arduino hanya terjadi dalam dua bagian: Void setup()
{
// Statement; di eksekusi satu kali} Void loop()
{
// Statement; di eksekusi terus menerus }
• Setup
Fungsi setup() hanya dipanggil satu kali ketika program pertama kali di jalankan. Ini digunakan untuk mendifinisikan mode pin atu memulaikomunikasi serial. Fungsi setup() harus di ikut sertakan dalam program ,walaupun tidak ada statement yang di jalankan.
Contoh pemrograman yang menggunakan fungsi setup sebagai berikut: Void setup ()
{
pinMode(3,OUTPUT) ; // men-set “pin” 3 sebagai Output pinMode(6, INPUT); // men-set pin 6 sebagai Input Serial.begin(9600);
}
Keterangan:
pinMode() = berfungsi untuk mengatur fungsi sebuah pin sebagaiINPUT atau OUTPUT.
Serial.begin(9600) = digunakan untuk mengaktifkan fitur UART danmenginisialisasinya
• Loop
Setelah melakukan fungsi setup() maka secara langsung akanmelakukan fungsi loop() secara berurutan dan melakukan instruksi-instruksi ayang ada dalam fungsi loop().
void loop() {
If (digitalRead(6)==HIGH) // membaca input digital pin 6 {
xstart = millis(); //aktifkan timer digitalWrite(3, HIGH); // nyalakan pin 3
delay( 1 0 0 0 ) ; / / p a u s e 1 d e t i k digitalWrite(3, LOW); // matikan pin 3
} }
Keterangan:
o digitalWrite : Untuk memberikan nilai LOW dan HIGH pada sebuah pin output.
o Delay : Untuk memberikan waktu tunda dalam satuan millisekon. o digitalRead : Untuk membaca logika LOW dan HIGH
2.4.2. Struktur Pengaturan Program
Program sangat tergantung pada pengaturan apa yang akan dijalankan berikutnya, berikut ini adalah elemen dasar pengaturan program:
if..else, dengan format seperti berikut ini:
if (kondisi) { } else if (kondisi) { } else { }
Dengan struktur seperti diatas program akan menjalankan kode yang ada di dalam kurung kurawal jika kondisinya TRUE, dan jika tidak (FALSE) maka akan
diperiksa apakah kondisi pada else if dan jika kondisinya FALSE maka kode pada else yang akan dijalankan.
for, dengan format seperti berikut ini:
for (int i = 0; i < #pengulangan; i++) { }
Digunakan bila anda ingin melakukan pengulangan kode di dalam kurung kurawal beberapa kali, ganti #pengulangan dengan jumlah pengulangan yang diinginkan. Melakukan penghitungan ke atas dengan i++ atau ke bawah dengan i–.
Input/Output Digital
a. pinMode(pin, mode)
Digunakan untuk menetapkan mode dari suatu pin, pin adalah nomor pin yang akan digunakan dari 0-19 (pin analog 0-5 adalah 14-19). Mode yang bisa digunakan adalah INPUT atau OUTPUT.
b. digitalWrite(pin, value)
Ketika sebuah pin ditetapkan sebagai OUTPUT, pin tersebut dapat dijadikan HIGH (ditarik menjadi 5 volts) atau LOW (diturunkan menjadi ground).
c. digitalRead(pin)
Ketika sebuah pin ditetapkan sebagai INPUT maka anda dapat menggunakan kode ini untuk mendapatkan nilai pin tersebut apakah HIGH (ditarik menjadi 5 volts) atau LOW (diturunkan menjadi ground).
Input/Output Analog
Arduino adalah mesin digital tetapi mempunyai kemampuan untuk beroperasi di dalam alam analog (menggunakan trik). Berikut ini cara untuk menghadapi hal yang bukan digital.
a) analogWrite(pin, value)
Beberapa pin pada Arduino mendukung PWM (pulse width modulation) yaitu pin 3, 5, 6, 9, 10, 11. Ini dapat merubah pin hidup (on)atau mati (off) dengan sangat cepat sehingga membuatnya dapat berfungsi layaknya keluaran analog. Value (nilai) pada format kode tersebut adalah angka antara 0 ( 0% duty cycle ~ 0V) dan 255 (100% duty cycle ~ 5V).
b) analogRead(pin)
Ketika pin analog ditetapkan sebagai INPUT anda dapat membaca keluaran voltase-nya. Keluarannya berupa angka antara 0 (untuk 0 volts) dan 1024 (untuk 5 volts).
2.4.3 Modulasi Lebar Pulsa (PWM)
Modulasi adalah suatu proses dimana parameter gelombang pembawa (carrier signal) frekuensi tinggi diubah sesuai dengan salah satu parameter sinyal informasi/pesan. Dalam hal ini sinyal pesan disebut juga sinyal pemodulasi. Proses modulasi dilakukan pada bagian pemancar. Proses kebalikannya yang disebut demodulasi dilakukan pada bagian penerima. Dalam demodulasi, sinyal pesan dipisahkan dari sinyal pembawa frekuensi tinggi.
Dengan modulasi pulsa, sinyal informasi diubah menjadi pulsa-pulsa persegi dengan frekuensi dan amplitude tetap tapi dengaan lebar pulsa sebanding dengan amplitude sinyal informasi. Salah satu teknik modulasi pulsa yang digunakan
adalah teknik modulasi durasi atau lebar waktu tunda positif ataupun tunda negative pulsa-pulsa persegi tersebut.
Rancangan alat ini menggunakan modulasi lebar pusa,atu sering disebut Pulse With Modulation (PWM). Modulasi lebar pulsa digunakan untuk mentransfer data pada telekomunikasi ataupun mengatur tegangan sumber yang konstan untuk mendapatkan tegangan rata-rata yang berbeda.
Rangkaian osilator dapat berperilaku sebagai modulator lebar pulsa apabila salah satu resistor (LDR) dikondisikan dapat berubah karena adanya pengaruh dari besaran fisis lainnya. Light Dependent Resistor (LDR) merupakan resistor yang besar resistansi-nya bergantung terhadap intensitas cahaya yang menyelimuti permukaannya. LDR, dikenal dengan banyak nama: foto-resistor, foto-konduktor, sel foto-konduktif, atau hanya foto-sel. Dan yang sering digunakan dalam literatur adalah foto-resistor atau foto-sel. Pada gambar.1 diatas digunakan juga kapasitor. Dengan penambahan kapasitor, nilai VLDR tidak akan
berubah secara signifikan. Tetapi respon terhadap perubahan intensitas memang sedikit lebih lambat. Namun, dengan kapasitor tersebut, tegangan VLDR akan lebih
stabil. Untuk membangkitkan sinyal PWM, digunakan komparator untuk membandingkan dua buah masukan yaitu generator sinyal dan sinyal referensi. Hasil keluaran dari komparator adalah sinyal PWM yang berupa pulsa-pulsa persegi yang berulang-ulang. Durasi atau lebar pulsa dapat dimodulasi dengan cara mengubah sinyal referensi.
Gambar2.5 Modulasi lebar pulsa
Metode PWM digunakan untuk mengatur kecepatan motor, informasi yang dibawa oleh pulsa-pulsa persegi merupakan tegangan rata-rata. Semakin lebar durasi waktu tunda positif pulsa dari sinyal PWM yang dihasilkan, maka perputaran motor akan semakin cepat, demikian juga sebaliknya.
2.5 Webcam
Webcam adalah kamera kecil yang dapat menangkap gambar serta video. Memasang webcam sangatlah mudah karena webcam memiliki fitur fungsionalitas USB pasang dan penggunaan yang mudah, dan semuanya itu hanya membutuhkan beberapa langkah mudah untuk memasang dan mengoperasikan webcam.
Gambar 2.5 Webcam
Webcam yang digunakan pada sistem tugas akhir ini yaitu produk dari Sun Flower dengan tipe SF- 1007. Spesifikasi dari webcam ini yaitu :
1. Resolusi : 160x120, 176x144, 320x240, 352x288, 640x480. 2. Hasil record berformat data AVI.
3. Pengaturan fokus kamera terdapat pada sisi depan kamera yaitu secara manual.
4. Pengaturan pencahayaan putih (white balance)secara otomatis. 5. Dilengkapi built-in image compression.
2.6 Komputer Notebook Input/Output
Komputer Netbook merupakan perangkat utama pada sistem pengendalian orientasi webcam, karena disinilah pusat pengolahan data. Komputer tidak hanya sebagai pusat pengolah data, tetapi komputer juga berfungsi sebagai pengendali gerakan mekanis motor DC dan sebagai display untuk monitoring ruangan. Program pada computer Netbook adalah Input untuk rancangan alat ini. Kemudian data/Program tersebut akan dikirim pada arduino melalui port serial. Dengan menggunakan modul arduino, maka putaran motor DC dapat diatur. Kemudian kamera webcam akan bergerak kemanapun motor DC bergerak. Objek yang ditangkap oleh kamera webcam akan ditampilkan pada komputer. Output dari Komputer Netbook adalah tampilan dari kamera webcam, gerakan mekanis motor dan pengontrol gerakan motor.
2.7 Visual Basic 6.0
Dalam rancangan alat ini, digunakan Visual Basic 6.0 yang berfungsi untuk menterjemahkan tombol yang ditekan pada PC jadi gerakan motor DC melalui sebuah program. Rancangan alat ini menggunakan program Visual Basic 6.0 , karena Visual Basic merupakan bahasa pemrograman yang sangat mudah dipelajari. Dengan teknik pemrograman visual yang memungkinkan penggunanya untuk berkreasi lebih baik dalam menghasilkan suatu program aplikasi. Ini terlihat dari dasar pembuatan dalam visual basic adalah FORM, dimana pengguna dapat mengatur tampilan form kemudian dijalankan dalam script yang sangat mudah.
Untuk memulai pembuatan program aplikasi di dalam Visual Basic, yang dilakukan adalah membuat project baru. Project adalah sekumpulan form, modul, fungsi, data dan laporan yang digunakan dalam suatu aplikasi. Membuat projrct baru dapat dilakukan dengan memilih menu [File] >> [New Project] atau dengan menekan ikon [new project] pada Toolbar yang terletak di pojok kiri atas. Setelah itu akan muncul konfirmasi untuk jenis project dari program aplikasi yan akan dibuat seperti terlihat pada gambar di bawah ini:

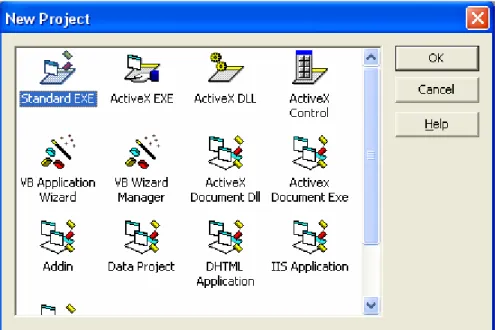

Gambar 2.6. Layar Pemilih Jenis Projek
Visual Basic 6.0 menyediakan 13 jenis project yang bisa dibuat seperti terlihat pada gambar 1.3 di atas. Ada beberapa project yang biasa digunakan oleh banyak pengguna Visual Basic, antara lain:
(1) Standard EXE: Project standar dalam Visual Basic dengan komponen-komponen standar. Jenis project ini sangat sederhana, tetapi memiliki keunggulan bahwa semua komponennya dapat diakui oleh semua unit komputer dan semua user meskipun bukan administrator. Pada buku ini akan
(2) ActiveX EXE: Project ini adalah project ActiveX berisi komponen-komponen kemampuan intuk berinteraksi dengan semua aplikasi di sistem operasi windows.
(3) ActiveX DLL: Project ini menghasilkan sebuah aplikasi library yang selanjutnya dapat digunakan oleh semua aplikasi di sistem operasi windows. (4) ActiveX Control: Project ini menghasilkan komponen-komponen baru untuk
aplikasi Visual Basic yang lain
(5) VB Application Wizard: Project ini memandu pengguna untuk membuat aplikasi secara mudah tanpa harus pusing-pusing dengan perintah-perintah pemrograman.
(6) Addin: Project seperti Standard EXE tetapi dengan berbagai macam komponen tambahan yang memungkinkan kebebasan kreasi dari pengguna. (7) Data project: Project ini melengkapi komponennya dengan
komponen-komponen database. Sehingga bisa dikatakan project ini memang disediakan untuk keperluan pembuatan aplikasi database.
(8) DHTML Application: Project ini digunakan untuk membuat aplikasi internet pada sisi client (client side) dengan fungsi-fungsi DHTML.
(9) IIS Application: Project ini menghasilkan apliaksi internet pada sisi server (server side) dengan komponen-komponen CGI (Common Gateway Interface).
Selanjutnya pilih Standard EXE dan tekan [Ok]. Lalu muncul tampilan dari Standard Exe seperti pada gambar 1.1. Dengan demikian project sudah siap dibuat. Dalam pembuatan project sebelumnya double click pada form yang terbuat maka adak terlihat jendela tersembunyi (hidden windows) yang berupa jendela
untuk pembuatan program atau jendela kode (code windows). Hal ini Dapat dilakukan dengan cara memilih ikon jendela form atau jendela kode yang ada di [Project Explorer]
Gambar2.7 Jendela Form Visual Basic
Gambar diatas adalah tampilan dari jendela form visual basic 6.0 , yang didalamnya sudah terdapat program yang digunakan pada rancangan monitoring.
