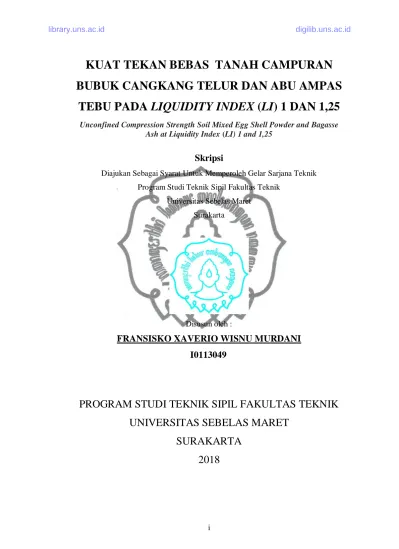

KUAT TEKAN BEBAS TANAH CAMPURAN BUBUK CANGKANG TELUR DAN ABU AMPAS
TEBU PADA LIQUIDITY INDEX (LI) 1 DAN 1,25
Unconfined Compression Strength Soil Mixed Egg Shell Powder and Bagasse Ash at Liquidity Index (LI) 1 and 1,25
Skripsi
Diajukan Sebagai Syarat Untuk Memperoleh Gelar Sarjana Teknik Program Studi Teknik Sipil Fakultas Teknik
Universitas Sebelas Maret Surakarta
Disusun oleh :
FRANSISKO XAVERIO WISNU MURDANI I0113049
PROGRAM STUDI TEKNIK SIPIL FAKULTAS TEKNIK UNIVERSITAS SEBELAS MARET
SURAKARTA
2018
Halaman Persetujuan
Kuat Tekan Bebas Tanah Campuran Bubuk Cangkang Telur dan Abu Ampas Tebu pada Liquidity Indac (LO 1dan 1,25
Unconlined Compr*sion Strength Soil Mixed Egg Shell Pa+der and Bagasse Ash at Liquidity Index(LI)
l
and 1,25Skripsi
Diajukan Sebagai Syarat Untuk Memperoleh Gelar Sarjana Teknik Program Studi Teknik Sipil Fakultas Teknik
Universitas Sebelas Maret Surakarta
Disusun oleh :
FRANSISKd XAVERIO WISNU MURDANT r0113049
Telah disetujui untuk rligrertahankan dihadapan tim penguji pendadaran Program Srudi Teknik Sipil Fakultas Teknik universitas sebelas Maret Surakarta
Persetuj uan Dosen Pembimbing
Dosen Pembimbing I bimbing II
\D f ^r ,
Y-'H,4 rl
Dr. Niken Silmi Surjandari S.T. M.T.
}\rIP. 1 9690903 1997A22001
.T.M T.
NIP. 1 9680702t99502rc01 PhD.
Kuet Tekan'Bebas Tanah campuran Bubuk cangkang Telur den Abu Ampas Tebu pada Liqututity Indu {LI) I dan
ll5
Unconfined Comprc*sion Saength ,\oil Mixed Egg Shell Pot+der and Bagavse Ash ut I.iq*idity Ind* (LD I and I,2S
SKRIPSI Disusun oleh:
FRANSISKO XAVEBTO WISNU MURDANT I0113049
Telah dipertahankan dihadapaa Tim Penguji Pendadaran Program Studi Teknik Sipil Fakultas Teknik Universitas Sebelas Maret pada Hari Senrh, 15 Januari 2018
t. Dr. Niken Silni Suriandari S.T. M.T.
NIP. 19690X)3 1997022 A01
Yusep Mu-slih Pr.rwana S.T.M.T.. P.hD.
NIP. 196807A2 tW502
t
A}t1r. Noeeroho Dianilantj^ MT NIP. l956lu2 198403 2007 Dr. Bambang Setiawari S.T.. M.T.
NrP. 19690717 199702 I 001
1 001 2.
3.
lll
MOTTO
“The best preparation for tomorrow is doing your best today”
(H. Jackson Brown Jr.)
“Bukan kesulitan yang membuat kita takut, tapi sering ketakutanlah yang membuat jadi sulit. Jadi, jangan mudah menyerah”
(Joko Widodo)
PERSEMBAHAN
Bapak yang mendidik dengan sabar, disiplin, dan mendukung baik moril maupun
materil hingga sekarang.
Ibu yang memberikan rasa kasih sayangnya dengan mendidik secara disiplin dan
tegas.
Adik yang selalu menjadi adik yang bisa diajak berpikir dan bermain dan yang
selalu menjaga Bapak Ibu di rumah
Tim skripsi yang selalu membantu
Teman-teman angkatan 2013 yang telah banyak membantu dan kebersamaannya
selama lebih kurang empat tahun.
ABSTRAK
Fransisko Xaverio W.M., 2018. Kuat Tekan Bebas Tanah Campuran Bubuk Cangkang Telur dan Abu Ampas Tebu pada Liquidity Index (LI) 1 dan 1,25. Skripsi, Program Studi Teknik Sipil, Fakultas Teknik Universitas Sebelas Maret Surakarta.
Tanah berbutir halus merupakan tanah yang mempunyai daya dukung tanah rendah apabila memiliki indeks plastisitas yang tinggi. Salah satu solusi memperbaiki tanah bermasalah yaitu stabilisasi tanah. Metode yang digunakan adalah tanah dicampurkan dengan salah satu bahan tambah yang dapat digunakan yang mudah diperoleh dan relatif murah. Tujuan penelitian adalah untuk mengetahui pengaruh penambahan abu ampas tebu dan bubuk cangkang telur terhadap sifat fisik dan sifat mekanik tanah.
Stabilisasi tanah pada penelitian ini dilakukan dengan penambahan abu ampas tebu (AAT) dan bubuk cangkang telur (BCT). Sampel tanah merupakan tanah berbutir halus yang terdapat di Ngawi, Jawa Timur dengan kondisi air yang dikontrol yaitu pada Liquidity Index (LI) 1 dan 1,25.
Variasi campuran abu ampas tebu dan bubuk cangkang telur sebanyak 0%, 5%, 10%, 15%, 20%
dari berat kering sampel tanah dengan pemeraman selama tiga hari. Pengujian yang dilakukan dalam penelitian ini adalah uji Index properties (IP), uji Unconfined Compressive Strength (UCS), dan uji Scanning Electron Microscopy (SEM).
Hasil penelitian menunjukkan adanya pengaruh yang cukup besar dari bahan tambah terhadap sampel tanah. Indeks plastisitas tanah menurun dari 67,28% menjadi 27,07% pada penambahan abu ampas tebu 10% dan 22,48% pada penambahan bubuk cangkang telur 10%. Penambahan abu ampas tebu dan bubuk cangkang telur membuat nilai kuat tekan bebas naik sebesar 45,56 kN/m2 pada penambahan abu ampas tebu 10% dan 10,72 kN/m2 untuk penambahan bubuk cangkang telur 10% pada LI = 1. Pada LI = 1,25 nilai UCS naik 7,29 kN/m2 untuk penambahan abu ampas tebu 5% dan 1,86 kN/m2 untuk penambahan bubuk cangkang telur 10%. Penelitian ini terbukti bahwa penambahan abu ampas tebu dan bubuk cangkang telur dapat meningkatkan kekuatan tekan pada tanah berbutir halus.
Kata kunci: abu ampas tebu, bubuk cangkang telur, tanah berbutir halus, UCS, SEM, LI
ABSTRACT
Fransisko Xaverio W.M., 2018. Unconfined Compression Strength Soil Mixed Egg Shell Powder and Bagasse Ash at Liquidity Index (LI) 1 and 1,25. Thesis, Civil Engineering Program, Engineering Faculty, Sebelas Maret University Surakarta.
Fine-grained soil is a soil that has a low soil carrying capacity if it has a high plasticity index.
One solution to fix a problem is soil stabilization. The method used is the soil mixed with one of the added ingredients that can be used which is easy to obtain and relatively cheap. The purpose of this research is to know the effect of addition bagasse ash and eggshell powder to physical and mechanical properties of soil.
Soil stabilization in this study was done with the addition of bagasse ash (BA) and eggshell powder (ESP). The soil sample is fine grained soil found in Ngawi, East Java with controlled water conditions at Liquidity Index (LI) 1 and 1,25. Variation of mixture of bagasse ash and eggshell powder as much as 0%, 5%, 10%, 15%, 20% of dry weight of soil samples with curing for three days. Tests conducted in this research are Index properties (IP) test, Unconfined Compressive Strength (UCS) test, and Scanning Electron Microscopy (SEM) test.
The result of the research shows that there is a big influence from the added material to the soil sample. The soil plasticity index decreased from 67.28% to 27.07% in the addition of 10% bagasse ash and 22.48% in the addition of egg shell powder 10%. The addition of bagasse ash and eggshell powder resulted in unconfined compression strength value of 45.56 kN/m2 in addition of 10%
bagasse ash and 10.72 kN/m2 for the addition of 10% egg shell powder at LI = 1. At LI = 1.25 UCS values increased 7.29 kN/m2 for the addition of 5% bagasse ash and 1.86 kN/m2 for the addition of 10% eggshell powder. This study proved that the addition of bagasse ash and egg shell powder can increase the compressive strength of fine grained soil.
Keywords: bagasse ash, egg shell, fine grained soil, UCS, SEM, and LI
viii
KATA PENGANTAR
Puji syukur penyusun panjatkan kepada Tuhan Yang Maha Esa yang telah melimpahkan rahmat-Nya sehingga penyusun dapat menyelesaikan Skripsi dengan judul “Nilai Kuat Tekan Bebas pada Tanah Campuran Bubuk Cangkang Telur dan Abu Ampas Tebu Dalam Kondisi LI = 1 dan LI = 1,25”.
Skripsi ini merupakan salah satu persyaratan akademik untuk meraih gelar sarjana pada program studi Teknik Sipil Universitas Sebelas Maret Surakarta.
Ucapan terima kasih atas bantuan yang telah diberikan dari awal pelaksanaan hingga terselesaikannya skripsi ini, kepada :
1. Ir. Budi Utomo, S.T., M.T. selaku pembimbing akademik
2. Dr. Niken Silmi Surjandari, S.T., M.T. dan Yusep Muslih Purwana, S.T., M.T., P.hD.selaku dosen pembimbing
3. Tim skripsi stabilisasi tanah berbutir halus Ngawi
4. Rekan rekan mahasiswa Teknik Sipil 2013 yang telah memberikan bantuan dan dorongan
5. Keluarga saya yang selalu memberi dukungan dalam penyusunan skripsi ini
6. Pihak pihak lain yang tidak bisa penyusun sebutkan satu per satu.
Semoga skripsi ini dapat memberikan manfaat bagi penyusun sendiri maupun bagi segenap civitas akademika dalam menambah pengetahuan dalam menunjang pemahaman mengenai masalah keteknikan.
Surakarta, Desember 2017
Penyusun
ix
