PERENCANAAN PIPA AIR BERSIH
Mata Kuliah : Survey dan Pemetaan
Dosen : Summiyatinah, ST.MT.
Oleh:
Muchlis D14110011 Gusti Riano S D14112017 Jailani D14112049
PROGRAM STUDI TEKNIK LINGKUNGAN
JURUSAN TEKNIK SIPIL
FAKULTAS TEKNIK
BAB I
SKENARIO PERENCANAAN
Desa Sukadana merupakan wilayah pemukiman yang terdapat di kaki sebuah bukit. Desa Sukadana memiliki jumlah penduduk sebanyak 2634 jiwa dengan kebutuhan air bersih per orang sekitar 200 lt/hari. Sumber air bersih masyarakat di desa Sukadana berasal dari mata air yang terdapat diatas bukit dengan ketinggian 81 m dari permukaan laut dengan jarak sekitar 1620 m dari pemukiman. Lokasi yang jauh serta hambatan-hambatan lain seperti jalan yang berbatu, curam dan tidak bisa dilalui kendaraan menjadi latar belakang dilakukannya perencanaan pipa air bersih untuk masyarakat di desa Sukadana.
BAB II
PROFIL MEMANJANG DAN MELINTANG
2.1 Profil Memanjang
Profil memanjang merupakan penampakan objek secara memanjang yang memperlihatkan beda ketinggian/relief permukaan tanah mulai dari titik awal sampai titik akhir. Profil memanjang diperlukan untuk membuat trase jalan kereta api, jalan raya, saluran air, pipa air minum, roil. Dengan jarak dan beda tinggi titik-titik di atas permukaan bumi didapatlah irisan tegak lapangan yang dinamakan profil memanjang. Profil memanjang bertujuan untuk mengetahui beda tinggi permukaan tanah dalam arah memanjang Di lapangan dipasang pancang dari kayu yang menyatakan sumbu proyek, dan pancang-pancang itu digunakan pada pengukuran menyipat datar yang memanjang untuk profil memanjang.

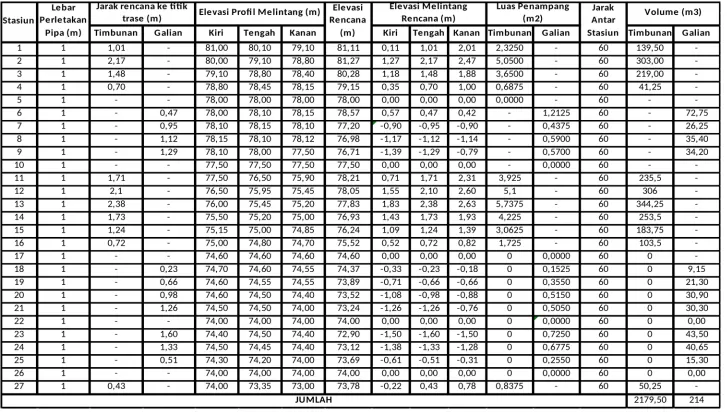

2.2 Profil Melintang
BAB III
DAFTAR REFERENSI
Ir Iman Subarkah, 1984, Vedemakum Lengkap, Teknik Sipil, Idean Darma, Jakarta.
Jemes. R . Wishing, B.S. Roy H Wishing, B. I.E, 1995. Pengantar Pemetaan, Erlangga Jakarta.
R H. Dugdalc, B. Sc.(Eng), M.Sc..C.Eng. M. I. C. E., AMBIM, A.C. G.I. 1999,
Head of department of Construction dan surveying. Erith College technology.
LAMPIRAN
Jarak Horizontal (LH) = 1620 m Elevasi pipa 4 = + 80 m
Panjang Pipa (LP) = 1620 m
Kemiringan Hidrolik (S) = ΔH x 100 = 1x 100 = 0,06 % LP 222
Jenis Pipa = Galvanis
Diameter Pipa (ø) = Q 1 / 2,63
0,2785 x C x S 0,54
= 0,1 m 3/det 1 / 2,63
0,2785 x 120 x 0,0045 0,54
