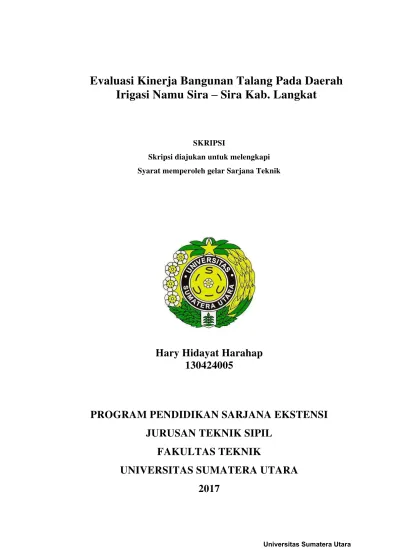

Evaluasi Kinerja Bangunan Talang Pada Daerah
Irigasi Namu Sira
–
Sira Kab. Langkat
SKRIPSI
Skripsi diajukan untuk melengkapi Syarat memperoleh gelar Sarjana Teknik
Hary Hidayat Harahap
130424005
PROGRAM PENDIDIKAN SARJANA EKSTENSI
JURUSAN TEKNIK SIPIL
FAKULTAS TEKNIK
UNIVERSITAS SUMATERA UTARA
II
Abstrak
Indonesia yang dikenal sebagai Negara agraria, dimana pada areal persawahan membutuhkan adanya suatu Sistem Jaringan Irigasi yang baik, Untuk meningkatkan hasil panen persawahan tersebut, maka pemerintah Indonesia mulai membangun Sistem Jaringan Irigasi di Indonesia. Salah Satu Sistem Jaringan Irigasi yaitu Daerah Irigasi Namu Sira - Sira yang terletak di Kecamatan Sei Bingei Kabupaten Langkat. Daerah irigasi ini mendapatkan suplai air dari bendung Namu Sira - Sira yang dibangun pada tahun 1979 dengan kapasitas mengairi sekitar 6500 ha lahan pertanian.
Untuk itu, pemanfaatan pada saluran pembawa sebagai pengantar air sangat dibutuhkan. Pengecekan bangunan talang dilapangan yang berperan sabagai bangunan pembawa pada pengairan saluran irigasi didaerah irigasi namu sira sira khusunya daerah marcapada yang memiliki 4 bangunan talang.
Pada bangunan talang pertama debit yang terrjadi ialah 0,240 m³/dtk, talang kedua debit yang terrjadi ialah 0,189 m³/dtk, talang ketiga debit yang terrjadi ialah 0,1776 m³/dtk, talang keempat debit yang terrjadi ialah 0,161 m³/dtk. Adanya talang sebagai bangunan pembawa dapat digantikan dengan bangunan siphon, talang dan siphon adalah bangunan pembawa air yang membantu dalam menghadapi rintangan dan halangan dilapangan.
Untuk itu penulis membandingkan dan merencakan bangunan siphon untuk daerah lokasi talang keempat dengan memperhitungan kehilangan energi yang terjadi pada keduanya, dengan total kehilangan energi pada bangunan talang 0,12 dan bangunan siphon 0,089. Dengan adanya faktor pembanding dan situasi dilapangan, maka akan ditentukan bangunan yang lebih efisien dilakukan dilapangan.
III
Abstract
Indonesia known as agrarian country, where in the area of rice fields require the existence of a good Irrigation Network System, To increase the harvest of these rice fields, the Indonesian government began to build Irrigation Network System in Indonesia. One of Irrigation Network System is Irrigation Area of Namu Sira - Sira located in Sei Bingei Sub-district of Langkat Regency. This irrigation area receives water supply from the Namu Sira - Sira dam built in 1979 with an irrigating capacity of about 6500 ha of agricultural land.
For that, the use of the carrier channel as a water delivery is needed. Checking the building gutters that play sabagai building role on the irrigation channel irrigation area irrigation namu sira sira especially marcapada area which has 4 building gutters.
In the first building of the gutter the discharge was 0.240 m³/s, the second discharge chamber was 0.189 m³/s, the third gate of the discharge was 0.1776 m³/s, the fourth gutter of the discharge was 0.161 m³/s. The existence of gutter as a carrier building can be replaced with siphon building, gutters and siphon is a water-carrying building that helps in facing obstacles and field obstacles.
To that end, the authors compare and plan the building of siphon for the location of the fourth gutters by calculating the energy losses occurring in both, with total energy loss in building gutters 0.12 and siphon building 0.089. With the existence of comparative factors and situations in the field, it will be determined more efficient buildings conducted in the field.
