BAB III ANALISIS DAN PERANCANGAN. Informasi pendidikan Madrasah Aliyah Negeri saat ini banyak dibutuhkan

(1)

BAB III

ANALISIS DAN PERANCANGAN

3.1 Analisis Sistem 3.1.1 Analisis Masalah

Informasi pendidikan Madrasah Aliyah Negeri saat ini banyak dibutuhkan oleh masyarakat, terutama bagi calon siswa/siswi untuk mencari lokasi dan informasi suatu Madrasah Aliyah Negeri di suatu lingkup wilayah. Pengelolaan data-data Madrasah Aliyah Negeri pada saat ini juga masih belum dapat terkelola dengan baik.

Oleh karena itu di butuhkan sebuah sistem yang efektif, cepat dan mudah digunakan dalam memberikan informai tersebut yaitu dalam sebuah aplikasi mobile. Karena dengan perangkat mobile aplikasi ini dapat digunakan kapan saja dan dimana saja asalkan terintegrasi dengan jaringan internet.

3.1.2 Analisis Penentuan Lokasi

Cell ID yaitu nomor unik yang umum yang digunakan untuk mengidentifikasi setiap Basetransceiver station (BTS) dalam jaringan GSM atau dalam Location Area Code (LAC). Sebuah penyedia jaringan memiliki beberapa ratus BTS (sel) yang membentuk jaringan. Setiap base station yaitu "sel" yang mencakup wilayah fisik dan sel-sel ini terhubung bersama-sama untuk membuat seluruh jaringan.Jarak sel tergantung pada kepadatan base station yang dipasang di daerah tertentu. Jarak sel dapat bervariasi mulai dari 100 m di kota-kota hingga 3 Km di daerah pedesaan. Cell ID tidak seakurat beberapa teknik lainnya, karena cakupan sel tidak tetap. Keuntungan dari menggunakan

(2)

Cell ID yaitu tidak ada ponsel khusus yang dibutuhkan, dan layanan ini gratis. Walaupun penggunaan Cell ID tidak seakurat GPS namun hasil Cell

ID yang didapat sudah cukup membantu menentukan titik awal dari koordinat posisi mobile. Untuk mendapatkan Cell ID maka ada parameter yang diperlukan tergantung pada mobile yang digunakan.

Oleh karena itu, untuk lebih meningkatkan lagi akurasi hasil pencarian, metode Cell ID dapat dikombinasikan dengan metode Timing Advanced (TA), dengan menggunakan TA ini, metode Cell ID akan ditambahkan sebuah fungsionalitas untuk menghitung Round Trip Time (RTT), yaituwaktu transmisi sebuah frame (daribase station ke handphone) dan waktu penerimaan sebuah frame (dari mobile ke base station). Dengan tambahan metode ini, jarak antara mobile dan base station dapat ditentukan dengan keakuratan 50 m.

3.1.3 Analisis Arsitektur Sistem

Arsitektur fisik sistem mengacu kepada model arsitektur aplikasi two tier. Arsitektur fisik sistem terdiri dari tiga komponen utama yaitu Client (Frontend), application Server (Web Admin dan Web Service), dan Database Server. Arsitektur sistem dalam pembangunan aplikasi gis man ini ditunjukan oleh gambar 3.1 dibawah ini.

(3)

Internet GPS Admin Frontend User Frontend Web Service Web Server Web Administrator

Gambar 3.1 Arsitektur Sistem

Arsitektur desain sistem aplikasi disesuaikan dengan arsitektur aplikasi yang di bangun yaitu (client-server), komponen yang terdapat pada sisi client berupa pengguna akhir perangkat bergerak android yang dapat menampilkan peta atau memberikan hasil analisa operasi SIG seperti pencarian informasi madrasah aliyah negeri ciamis. Sedangkan, komponen pada sisi server menyediakan data informasi madrasah aliyah negeri di ambil dari database server yang terdapat dalam web server melalui web service dan melakukan operasi berdasarkan permintaan dari sisi client. Terdapat berbagai jenis jaringan komunikasi nirkabel (GPRS/3G, CDMA/EVDO, ISP) diantara sisi client dan sisi server yang berfungsi untuk memfasilitasi pertukaran data dan layanan.

(4)

Komponen dasar dari arsitektur sistem yang di bangun yaitu : 1. Aplikasi pada frontend user

Merupakan aplikasi gis man ciamis yang sudah terinstal pada perangkat Mobile yang berplatform Android. Bagian ini berfungsi sebagai antarmuka antara user dengan sistem. Pengembangan antarmuka sistem dibangun dengan menggunakan IDE Eclipse dan SDK android dengan bahasa pemrogramam java.

2. Aplikasi pada frontend admin

Merupakan aplikasi gis man ciamis yang sudah terinstal pada perangkat Mobile yang berplatform Android. Bagian ini berfungsi sebagai antarmuka antara admin frontend dengan sistem. Pengembangan antarmuka sistem dibangun dengan menggunakan IDE Eclipse dan SDK android dengan bahasa pemrogramam java.

3. WebAdministration

Web Administrator merupakan web yang berfungsi sebagai pengolah sumber basis data yang terdapat pada database server yang dioperasikan oleh admin. Web Administrator ini dibangun menggunakan bahasa pemrograman PHP.

4. Web Service

Web service merupakan web yang bertujuan untuk menguhungkan berbagai platform aplikasi yang dibangun dengan berbagai platform yang berbeda-beda (misalnya Java, C#, VB, Delphi, PHP,Android), sehingga

(5)

seluruh aplikasi tersebut dapat saling berkomunikasi. Web service pada penelitian ini dibangun diatas pemrograman PHP yang dikombinasikan dengan JSON ( Javascript Object Notation )

5. GPS

Merupakan aktor lain yang bergerak didalam stasiun radio luar yang berfungsi untuk memberitahu keberadaan posisi pengguna baik dengan dengan koordinat latitude maupun longitude.

6. Wireles Comunication

Mekanisme komunikasi yang menghubungkan Mobile Android dengan server. Hubungan ini dapat berupa komunikasi nirkabel secara real-time seperti melalui Wifi atau sinyal telepon selular. Komunikasi ini merupakan komunikasi dua arah dimana saat MobileAndroid meminta informasi dari server, dan server akan merespon permintaan dengan mengirimkan informasi terbaru ke client atau penerima.

3.1.4 Analisis Kebutuhan Non Fungsional

Analisis kebutuhan non fungsional menggambarkan kebutuhan sistem yang menitikberatkan pada properti prilaku yang dimiliki oleh sistem, diantaranya kebutuhan perangkat keras, perangkat lunak, serta user sebagai bahan analisis kekurangan dan kebutuhan yang harus dipenuhi dalam perancangan sistem yang akan diterapkan.

(6)

3.1.4.1 Analisis Kebutuhan Perangkat Keras

Berikut ini spesifikasi perangkat keras minimum yang mendukung aplikasi GIS MAN dengan baik, yaitu :

1. Perangkat Keras Aplikasi Backend

Processor : Dengan Kecepatan Minimum 2.0 GHZ Memori : Minimum 512MB

VGA : 256 MB

Hardisk : Kapasitas 250 GB Keyboard : Standar PS/2 Mouse

Network Interface Card

2. Perangkat Keras Aplikasi Frontend Resolusi : 240 x 320 pixels Memori : 100 MB CPU : 300 MHz WLAN : Wi-fi 802.11 b/g/n Jaringan 3G : UMTS GPS : A-GPS

3.1.4.2 Analisis Kebutuhan Perangkat Lunak

Analisis perangkat lunak terdiri dari spesifikasi minimum perangkat yang dibutuhkan dan elemen google maps api.

(7)

1) Sepesifikasi Minimum Perangkat Lunak

Berikut ini spesifikasi minimum perangkat lunak yang digunakan dalam membangun dan mengimplementasikan aplikasi GIS MAN ini.

1. Sistem Operasi Windows XP SP1 2. Aplikasi IDE Eclipse Galileo

3. JDK v 1.6 dan Android SDK windows 4. ADT v.8.0.0

5. Platform Android versi. 2.1 keatas. 2) Elemen Google Maps API

Berikut ini elemen dan objek penting pada Google Maps API yang diterapkan pada aplikasi GIS MAN Ciamis .

1. Markers

Marker yaitu fungsionalita simbol yang menandakan suatu titik koordinat lokasi. Sebagai contoh pada penelitian marker digunakan untuk menandai lokasi seperti Sekolah Madrasah Aliyah pada peta Google Maps.

2. Directions

Yaitu utility yang menangani masalah pencarian rute. Sebagai contoh pada penelitian directions digunakan untuk memandu rute jalan dari pengguna menuju lokasi Madrasah Aliyah pada peta Google Maps.

(8)

3. GeoCoding and Reverse GeoCoding

Yaitu utility untuk memproses konversi alamat ke koordinat geografis (seperti lintang dan bujur 37,423021 -122,083739) atau fungsionalitas sebaliknya, yang dapat digunakan untuk menempatkan penanda atau posisi peta. 4. Location Manager

Yaitu API yang paling penting, dalam memberikan akses ke layanan sistem lokasi dengan pemetaan dan GPS. Dalam hal ini Location Manager berfungsi untuk mendapatkan update periodik lokasi geografis perangkat dengan memetakan nilai latitude dan longitude kedalam Google Maps.

5. Overlays Overview

Yaitu objek di Google Maps yang terkait dengan koorddinat lintang dan bujur, sehingga objek ini bergerak saat ditarik atau zoom pada peta. Overlays mencerminkan benda yang ada pada peta untuk menunjukan titik, garis, area, atau marker benda.

6. Loading Google Maps API koneksi script yang dibuat ke server Google Map API dengan menggunakan API key yang didapatkan pada saat mendaftar ke Google Maps API.

7. Map DOM Elements

Untuk menampilkan map pada halaman web, umumnya menggunakan div tag untuk menampungnya. Diharuskan membuat sebuah div tag dengan nama

(9)

" map_canvas ", dan mereferensikan element ini ke Document Object Model (DOM).

3.1.4.3 Analisis Pengguna Sistem ( User )

Analisis pengguna sistem dimaksudkan untuk mengetahui siapa saja actor yang terlibat dalam menjalankan sistem. Aplikasi GIS MAN ini sendiri menggunakan platform teknologi bergerak dan web. Pengguna sistem dibagi atas dua bagian, yaitu :

1. Pengguna aplikasi GIS Man atau enduser yaitu para pengguna platform android. Dalam menggunakan sistem ini, pengguna diharuskan memiliki koneksi GRPS/EDGE/UMTS dan fasilitas GPS untuk bisa menggunakan aplikasi ini.

2. Admin sebagai pengelola konten secara keseluruhan memiliki fungsi-fungsi seperti menambah, mengubah dan menghapus konten informasi dalam menjalankan sistem.

3.1.5 Analisis Kebutuhan Fungsional

Analisis kebutuhan fungsional menggambarkan proses kegiatan yang akan diterapkan dalam sebuah sistem dan menjelaskan kebutuhan yang diperlukan sistem agar sistem dapat berjalan dengan baik serta sesuai dengan kebutuhan. Analisis kebutuhan fungsional ini meliputi analisis kebutuhan sistem, analisis kebutuhan data, spesifikasi sistem dan pemodelan sistem.

(10)

Pemodelan sistem dimodelkan dengan menggunakan UML (Unified Modeling Language). Tahap-tahap pemodelan dalam analisis tersebut antara lain Usecase diagram, Class Diagram, State Diagram, Activity Diagram, Sequence Diagram, Component Diagram dan Deployment Diagram.

3.1.5.1 Analisis Kebutuhan Sistem

Sebelum melakukan perancangan sistem, terlebih dahulu dilakukan analisis kebutuhan sistem yaitu dengan cara melakukan wawancara terhadap responden. Hal ini dimaksudkan agar dapat mengatasi ketidaksesuaian antara aplikasi yang dirancang dengan kebutuhan pengguna. Adapun kebutuhan sistem yang diperlukan antara lain :

1. Menampilkan informasi mengenai tempat keberadaan Madrasah Aliyah Negeri.

2. Memberikan informasi Profil Sekolah dengan lengkap dan rinci. 3. Dapat melakukan Pencarian Madrasah Aliyah Negeri dengan cepat. 4. Menampilkan rute jalan sekolah dari posisi user.

3.1.5.2 Analisis Kebutuhan Data

Setelah melakukan proses analisis kebutuhan sistem, maka analisis selanjutnya yaitu analisis kebutuhan data berupa Profil Sekolah Madrasah Aliyah Negeri. Kriteria data profil sekolah yang akan ditampilkan meliputi Nama Madrasah Aliyah, NSM, Akreditasi, Alamat Sekolah, Kepala Sekolah, No Telepon, Email dan Website.

(11)

3.1.5.3 Spesifikasi Sistem

Adapun spesifikasi sistem yang dibutuhkan antara lain :

1. Sistem dikembangkan dengan model arsitektur two tier. Aplikasi GIS MAN Ciamis dikembangkan disisi client atau frontend sebagai aplikasi On Device Portal (ODP). Sedangkan disisi server atau backend akan dikembangkan aplikasi web Content Managemen System(CMS).

2. Konektivitas antara aplikasi GIS MAN Ciamis pada platform android ini dengan aplikasi backend di server menggunakan koneksi protocol HTTP dengan memanfaatkan jaringan GPRS/EDGE/UMTS.

3. Sistem informasi yang disediakan dibatasi pada informasi profil sekolah dan lokasi.

4. Spesifikasi sistem disisi frontend yaitu :

a. Perangkat yang digunakan harus bisa digunakan dimana saja dan kapan saja serta memiliki akses internet.

b. Aplikasi ini menyediakan informasi tentang lokasi sekolah pada peta menggunakan google maps, dan lokasi realtime pengguna dengan perangkat GPS yang terintegrasi.

c. Aplikasi ini memiliki ukuran yang minimum sehingga mampu disimpan dalam perangkat seluler yang memiliki keterbatasan.

5. Spesifikasi sistem di backend yaitu:

a. Sistem dapat memfasilitasi pengelolahan konten informasi.

b. Sistem dapat memfasilitasi Admin untuk melakukan tambah, ubah, dan hapus konten informasi profil sekolah serta kategorinya.

(12)

3.2 Requirement Model

Model representasi aliran proses yang akan rancang akan disajikan dalam bentuk UML (Unified Model Language). UML digunakan untuk menggambarkan aliran informasi dan proses data yang bergerak dari input data hingga output. 3.2.1 Identifikasi Aktor

Pada Aplikasi Pemetaan Untuk Monitoring dan Evaluasi Madrasah Aliyah Negeri Berbasis Android terdapat dua aktor yaitu user dan admin , user merupakan orang yang menjalankan atau menggunakan aplikasi secara langsung, sedangkan admin adalah orang yang akan mengelola data informasi melalui web.

Aktor yang berperan dalam menjalankan sistem dapat dilihat pada tabel 3.2 berikut.

Tabel 3.1 Aktor Sistem

No Aktor Deskripsi

A-01 User Merupakan aktor yang menggunakan _{Aplikasi GIS MAN Ciamis}

A-02 Admin

Merupakan aktor yang mengelola data MAN ciamis di web administrator

3.2.2 Use Case Diagram

Use Case Diagram merupakan bagian tertinggi dari fungsionalitas yang dimiliki sistem yang akan menggambarkan bagaimana seseorang atau aktor akan menggunakan dan memanfaatkan sistem.

(13)

uc Actors

User

Sekolah

Lihat Peta

Tentang Aplikasi

Informasi Pengolahan Data

Ubah Data Hapus Data Login Tambah Data Admin «include» «include» «include» «extend» «extend» «extend» «include»

Gambar 3.4 dibawah ini menunjukan interaksi antara aktor dan sistem. Diman aktor terdiri dari dua pengguna dan sedangkan sistem terdiri dari aplikasi frontend dan backend. Aktor pertama yang berperan yaitu pengguna aplikasi frontend (Android Client), yang berinteraksi dengan aplikasi frontend yang bergerak pada mobile. Sedangkan aktor kedua yang berperan yaitu admin yang berinteraksi pada aplikasi backend pada Web Administrator.

Gambar 3.2 Use Case Aplikasi GIS MAN Ciamis

Diagram ini juga mendeskripsikan apa yang akan dilakukan oleh sistem. Use Case terdiri dari tiga bagian yaitu identifikasi aktor, identifikasi Use Case dan skenario Use Case .

3.2.2.1 Identifikasi Use Case Diagram

Identifikasi Use Case Diagram yang terdapat dalam sistem dapat dilihat pada Tabel 3.3 dibawah ini.

(14)

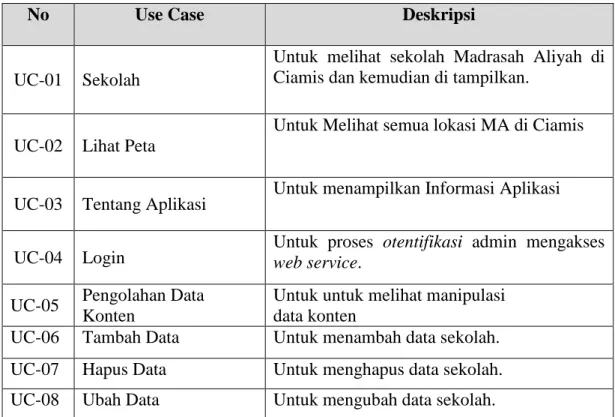

Tabel 3.2 Deskripsi Use Case Pengguna

No Use Case Deskripsi

UC-01 Sekolah

Untuk melihat sekolah Madrasah Aliyah di Ciamis dan kemudian di tampilkan.

UC-02 Lihat Peta

Untuk Melihat semua lokasi MA di Ciamis

UC-03 Tentang Aplikasi Untuk menampilkan Informasi Aplikasi UC-04 Login

Untuk proses otentifikasi admin mengakses web service.

UC-05 Pengolahan Data Konten

Untuk untuk melihat manipulasi data konten

UC-06 Tambah Data Untuk menambah data sekolah. UC-07 Hapus Data Untuk menghapus data sekolah. UC-08 Ubah Data Untuk mengubah data sekolah. 3.2.3 Skenario Diagram

Skenario proses proses yang terdapat didalam Use Case dapat dilihat pada tabel-tabel dibawah ini.

3.2.3.1 Skenario Use Case Pilih Sekolah

Fungsi proses pilih sekolah yaitu untuk memilih sekolah Madrasah Aliyah yang ada di Kabupaten Ciamis

Nomor : UC-01

Nama UsesCase : Pilih Sekolah

Aktor : User

Tujuan : User Melihat List Sekolah

(15)

Kondisi Akhir : Sistem Menampilkan List Sekolah Seluruh Madrasah Aliyah di Kabupaten Ciamis

Deskripsi : Untuk memilih sekolah Madrasah Aliyah di Ciamis dan kemudian di tampilkan.

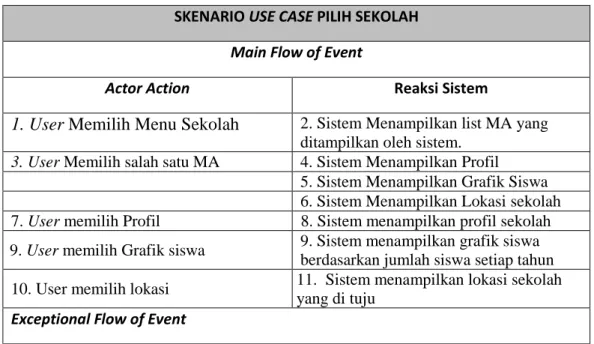

Tabel 3.3 Skenario Use Case Sekolah SKENARIO USE CASE PILIH SEKOLAH

Main Flow of Event

Actor Action Reaksi Sistem

1. User Memilih Menu Sekolah 2. Sistem Menampilkan list MA yang ditampilkan oleh sistem.

3. User Memilih salah satu MA 4. Sistem Menampilkan Profil

5. Sistem Menampilkan Grafik Siswa 6. Sistem Menampilkan Lokasi sekolah

7. User memilih Profil 8. Sistem menampilkan profil sekolah

9. User memilih Grafik siswa 9. Sistem menampilkan grafik siswa

berdasarkan jumlah siswa setiap tahun

10. User memilih lokasi 11. Sistem menampilkan lokasi sekolah

yang di tuju

Exceptional Flow of Event

11.a. Sistem menampilkan pesan bahwa proses gagal dilakukan (”Cek Koneksi Jaringan”) atau (”Nyalakan GPS”)

3.2.3.2 Skenario Use Case Lihat Peta MA Ciamis

Fungsi proses Lihat Peta MA Ciamis yaitu untuk melihat lokasi Seluruh Madrasah Aliyah yang ada di Kabupaten Ciamis

Nomor : UC-02

Nama UsesCase : Lihat Peta MA Ciamis

Aktor : User

Tujuan : User melihat lokasi seluruh MA di Ciamis Kondisi Awal : Sistem menampilkan menu utama

(16)

Kondisi Akhir : Sistem Menampilkan Peta lokasi MA di Ciamis Deskripsi : Untuk Melihat semua lokasi MA di Ciamis

Tabel 3.4 Skenario Use Case Lihat Peta MA Ciamis SKENARIO USE CASE LIHAT PETA MAN CIAMIS

1. User memilih Peta MA Ciamis 2. Sistem menampilkan peta lokasi MA Ciamis di sekitar user

2.a. Sistem menampilkan pesan bahwa proses gagal dilakukan (”Cek Koneksi Jaringan”) atau (”Nyalakan GPS”)

3.2.3.3 Skenario Use Case Tentang Aplikasi

Fungsi proses Tentang Aplikasai yaitu untuk melihat Deskripsi Aplikasi

Nomor : UC-03

Nama Use Case : Lihat Tentang Aplikasi

Aktor : User

Tujuan : User melihat Informasi Aplikasi Kondisi Awal : Sistem menampilkan menu utama

Kondisi Akhir : Sistem Menampilkan halaman Tentang Aplikasi Deskripsi : Untuk menampilkan Informasi Aplikasi

(17)

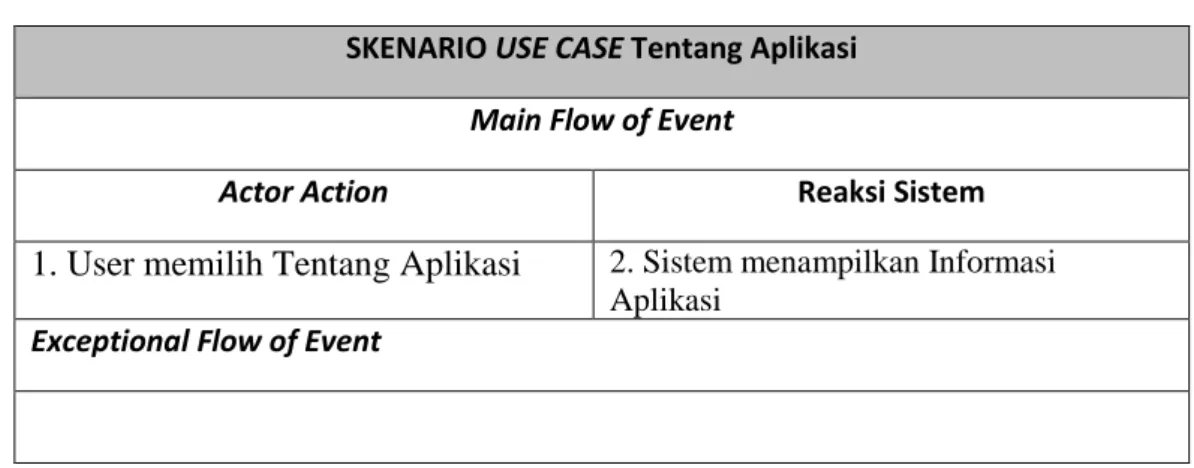

Tabel 3.5 Skenario Use Case Tentang Aplikasi SKENARIO USE CASE Tentang Aplikasi

1. User memilih Tentang Aplikasi 2. Sistem menampilkan Informasi Aplikasi

3.2.3.4 Skenario Use Case Login

Fungsi proses Login yaitu untuk mencocokan username dan password administrator agar biasa mengakses web service

Nomor : UC-04

Nama UsesCase : Login

Aktor : Admin

Tujuan : Admin masuk kedalam sistem Kondisi Awal : Sistem menampilkan menu utama

Kondisi Akhir : Sistem Menampilkan halaman login admin

(18)

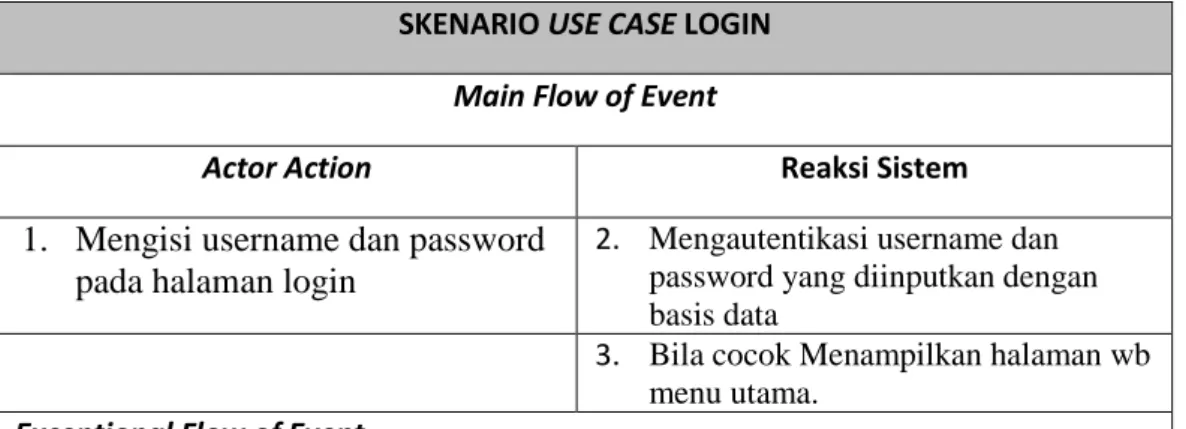

Tabel 3.6 Skenario Use CaseLogin SKENARIO USE CASE LOGIN

1. Mengisi username dan password pada halaman login

2. Mengautentikasi username dan

password yang diinputkan dengan basis data

3. Bila cocok Menampilkan halaman wb

menu utama.

3.a. Sistem menampilkan pesan bahwa username atau password salah

3.2.3.5 Skenario Use Case Pengolahan Data

Fungsi proses Pengolahan Data yaitu untuk melihat manipulasi data.

Nomor : UC-05

Nama Use Case : Pengolahan Data Konten

Aktor : Admin

Tujuan : Melihat Fungsionalitas Data Konten Kondisi Awal : Sistem menampilkan halaman awal Kondisi Akhir : Menampilkan halaman manipulasi data Deskripsi : Untuk melihat manipulasi data konten

(19)

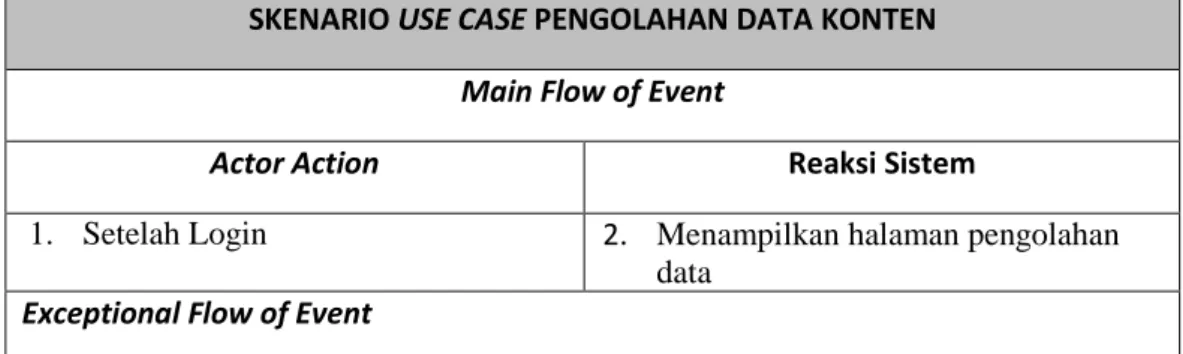

Tabel 3.7 Skenario Use Case Pengolahan Data Konten SKENARIO USE CASE PENGOLAHAN DATA KONTEN

1. Setelah Login 2. Menampilkan halaman pengolahan

data

3.2.3.6 Skenario Use Case Tambah Data

Fungsi proses Tambah Data agar admin dapat menambah data Madrasah Aliyah Negeri.

Nomor : UC-05

Nama UsesCase : Tambah Data

Aktor : Admin

Tujuan : Admin menambah data

Kondisi Awal : Sistem menampilkan halaman pengolahan Kondisi Akhir : Data bertambah

(20)

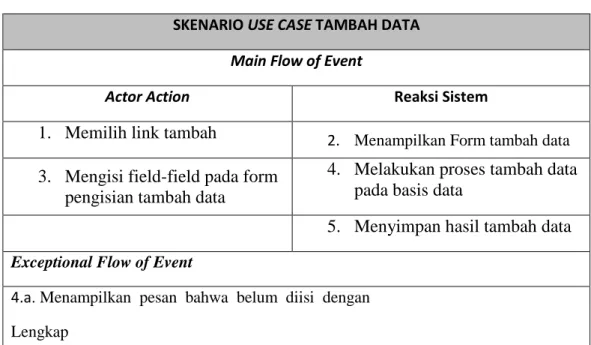

Tabel 3.8 Skenario Use Case Tambah Data SKENARIO USE CASE TAMBAH DATA

1. Memilih link tambah _2. _{Menampilkan Form tambah data} 3. Mengisi field-field pada form

pengisian tambah data

4. Melakukan proses tambah data pada basis data

5. Menyimpan hasil tambah data

4.a. Menampilkan pesan bahwa belum diisi dengan

Lengkap

3.2.3.7 Skenario Use Case Hapus Data

Fungsi proses Hapus Data yaitu admin dapat menghapus data Madrasah Aliyah

Nomor : UC-06

Nama UsesCase : Hapus Data

Aktor : Admin

Tujuan : Admin menghapus data

Kondisi Awal : Sistem menampilkan halaman pengolahan Kondisi Akhir : Data terhapus

(21)

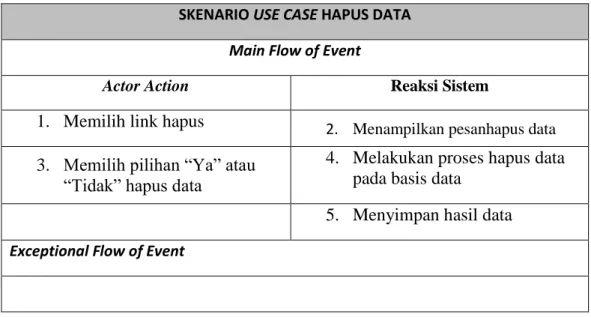

Tabel 3.9 Skenario Use Case Hapus Data

SKENARIO USE CASE HAPUS DATA Main Flow of Event

1. Memilih link hapus _2. _{Menampilkan pesanhapus data} 3. Memilih pilihan “Ya” atau

“Tidak” hapus data

4. Melakukan proses hapus data pada basis data

5. Menyimpan hasil data Exceptional Flow of Event

3.2.3.8 Skenario Use Case Ubah Data

Fungsi proses Ubah Data yaitu admin dapat mengubah data Madrasah Aliyah.

Nomor : UC-07

Nama Uses Case : Ubah Data

Aktor : Admin

Tujuan : Admin mengubah data

Kondisi Awal : Sistem menampilkan halaman pengolahan Kondisi Akhir : Data berubah

(22)

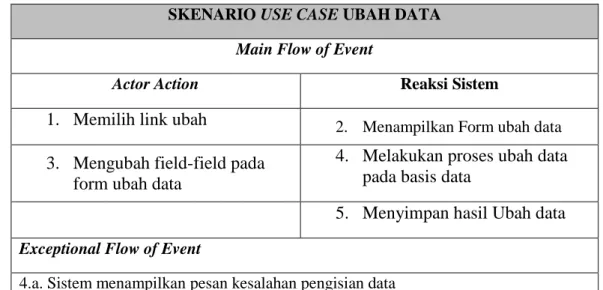

Tabel 3.10 Skenario Use Case Ubah Data

SKENARIO USE CASE UBAH DATA Main Flow of Event

1. Memilih link ubah _2. _{Menampilkan Form ubah data} 3. Mengubah field-field pada

form ubah data

4. Melakukan proses ubah data pada basis data

5. Menyimpan hasil Ubah data

4.a. Sistem menampilkan pesan kesalahan pengisian data

3.2.4 Activity Diagram

Menggambarkan rangkaian aliran dari aktivitas dari awal hingga akhir, digunakan untuk mendeskripsikan aktifitas yang dibentuk dalam suatu operasi. 3.2.4.1 Activity Diagram Pilih Sekolah

Proses Activity Diagram Pilih Sekolah berjalan setelah user memilih menu sekolah pada menu utama aplikasi android, kemudian sistem menampilkan list sekolah Madrasah Aliyah di Kabupaten Ciamis, di tiap - tiap sekolah terdapat informasi mengenai sekolah yang di pilih. Activity Diagram dapat dilihat pada Gambar 3.3.

(23)

act Sekolah

USER

star

Pilih Menu Sekolah

SISTEM

meminta data nama sekolah

DATABASE

generate database

kirim data tampil list v iew sekolah

Memilih sekolah dari list v iew

meminta informasi sekolah

generate informasi sekolah

kirim informasi Tampil informasi sekolah

finish

Gambar 3.3 Activity Diagram Pilih Sekolah 3.2.4.2 Activity Diagram Lihat Peta MA Ciamis

Proses Activity Diagram Lihat Peta MA Ciamis berjalan setelah user memilih menu Lihat Peta MA Ciamis pada menu utama aplikasi android, kemudian sistem menampilkan peta lokasi semua sekolah Madrasah Aliyah di Kabupaten Ciamis. Lokasi Madrasah Aliyah di ambil berdasarkan longitude dan latitude dari masing-masing sekolah dan ditampilkan dalam berbentuk icon di dalam peta, ketika kita klik salah satu icon dalam peta maka akan muncul deskripsi dari sekolah yang di pilih. Activity Diagram dapat dilihat pada Gambar 3.4.

(24)

Gambar 3.4 Activity Diagram Lihat Peta MA Ciamis 3.2.4.3 Activity Diagram Tentang Aplikasi

Proses Activity Diagram Tentang Aplikasi berjalan setelah user memilih menu Tentang Aplikasi pada menu utama aplikasi android, kemudian sistem menampilkan Informasi dari Aplikasi yang dibuat. Activity Diagram dapat dilihat pada Gambar 3.5.

act Lihat Peta

star

Pilih Peta meminta longitude dan latitude

USER SISTEM DATABASE

generate longitude dan latitude

Kirim Data Tampil peta beserta icon

sekolah Klik icon sekolah

Meminta info sekolah

Tampil Info Sekolah

generate database

(25)

Gambar 3.5 Activity Diagram Tentang Aplikasi

3.2.4.4 Activity Diagram Login

Proses Activity Diagram Login berjalan setelah admin pertama kali membuka halaman web, kemudian sisitem meminta agar username dan password di isi. Apabila username dan password berhasil di inputkan maka akan muncul pesan login berhasil. . Activity Diagram dapat dilihat pada Gambar 3.6.

act Tentang Aplikasi

USER

SISTEM

Memulai Aplikasi

star

Tampil Menu Utama

Pilih Tentang Aplikasi

Tampil Info Aplikasi

(26)

Gambar 3.6 Activity Diagram Login 3.2.4.5 Activity Diagram Pengolahan Data

Proses Activity Diagram Pengolahan Data berjalan setelah admin pertama kali membuka halaman web, kemudian sisitem meminta agar username dan password di isi. Apabila username dan password berhasil di inputkan maka akan muncul pesan login berhasil kemudian sistem akan menampilkan halaman pengolahan data. Activity Diagram dapat dilihat pada Gambar 3.7.

act Login

star

SISTEM DATABASE

Masuk Web Tampil Forma Login

Isi Usernmae dan Passw ord

Meminta Isi Username dan Passw ord

ADMIN

Autentifikasi

Membaca masukan

Validasi

Tampil notifikasi login berhasil

finish berhasil gagal

(27)

act Pengolahan Data

star

Isi Usernmae dan

Passw ord Meminta Isi Usernamedan Passw ord

ADMIN

Autentifikasi

Membaca masukan

Validasi

Tampil notifikasi login berhasil Tampil Form Pengolahan DAta finish berhasil gagal

Gambar 3.7 Activity Diagram Pengolahan Data 3.2.4.6 Activity Diagram Tambah Data

Proses Activity Diagram Tambah Data berjalan setelah admin pertama kali membuka halaman web, kemudian sisitem meminta agar username dan password di isi. Apabila username dan password berhasil di inputkan maka akan muncul pesan login berhasil kemudian sistem akan menampilkan halaman pengolahan data. Admin menambah data setelah klik tombol tambah dan dan mengisi field

(28)

act Tambah Data

star

ADMIN

Autentifikasi

Membaca masukan

Validasi

Tampil Form Pengolahan Data

validasi

finish

Klik Tobol Tambah

Tampil Form Tambah Data

Isi Data Membaca Masukan Update Data

Tampil Data Yang ditambah

berhasil gagal

gagal berhasil

act Hapus Data

star

ADMIN

Autentifikasi

Membaca masukan

Validasi

Tampil Form Pengolahan Data Pilih Data yang di hapus

Klik Tobol Hapus Tampil notifikasi

validasi

Update Data

Tampil Update Data

finish

berhasil

berhasil batal

gagal

tambah data yang di tampilkan oleh sistem, Apabila terdapat kesalahan maka akan muncul notification dari sistem. Activity Diagram dapat dilihat pada Gambar 3.8.

Gambar 3.8 Activity Diagram Tambah Data 3.2.4.7 Activity Diagram Hapus Data

Proses Activity Diagram Hapus Data berjalan setelah admin pertama kali membuka halaman web, kemudian sisitem meminta agar username dan password di isi. Apabila username dan password berhasil di inputkan maka akan muncul pesan login berhasil kemudian sistem akan menampilkan halaman pengolahan data. Apabila admin ingin menghapus data maka pilih data yang akan di hapus

(29)

act Tambah Data

star

ADMIN

Autentifikasi

Membaca masukan

Validasi

validasi

finish

Klik LInk Edit

Tampil Form Ubah Data

Tampil Data Yang diUpdate

berhasil gagal

gagal berhasil

pada halaman pengolahan data kemudian kilik tombol hapus maka sistem akan menampilkan notification pilihan hapus atau batal. Activity Diagram dapat dilihat pada Gambar 3.9.

Gambar 3.9 Activity Diagram Hapus Data

3.2.4.8 Activity Diagram Ubah Data

Proses Activity Diagram Ubah Data berjalan setelah admin pertama kali membuka halaman web, kemudian sisitem meminta agar username dan password di isi. Apabila username dan password berhasil di inputkan maka akan muncul pesan login berhasil kemudian sistem akan menampilkan halaman pengolahan data. Admin mengubah data setelah klik link ubah pada halaman pengolahan data

(30)

act Tambah Data

star

ADMIN

Autentifikasi

Membaca masukan

Validasi

validasi

finish

Klik LInk Edit

Tampil Form Ubah Data

Tampil Data Yang diUpdate

berhasil gagal

gagal berhasil

kemudian sistem menampilkan halaman ubah data, isi field yang datanya akan di ubah apabila terjadi kesalahan dalam pengisian data maka system akan menampilkan notification. Activity Diagram dapat dilihat pada Gambar 3.10.

Gambar 3.10 Activity Diagram Ubah Data 3.2.5 Class Diagram

Class Diagram menggambarkan struktur dan deskripsi class beserta hubungan satu sama lain seperti Asosiasi, Generalisasi dan lain sebagainya. Dalam gambar 3.11 di bawah ini di gambarkan hubungan antar class yang terjadi pada sistem yang akan dibangun.

(31)

class CLAS DIAGRAM MAIN - Variable: long + checkLocation() : void + getLocation() : void + onCreate() : void + showMain() : void Menu - Variable: long - Keyword: long - Latitude: int - Longitude: int + onCreate() : void + onItemclick() : void mSekolah - Variable: long - NamaSekolah: long - Latitude: int - Longitude: int + onCreate() : void + init() : void + onCLikckListener() : void mPeta - Id: int - NamaSekolah: long - Nsm: long - Alamat: long - Akreditasi: long - KepalaSekolah: long - Latitude: double - Longitude: double - Tahun: double + onItemclick() : void mTentang - Variable: long + showMain() : void Conection - Url: long - Latitude: double - Longitude: double + onCreate() : void + OpenURL() : void + LoadData() : void DbMA - Id: int - NamaSekolah: long - Nsm: long - Alamat: long - Akreditasi: long - KepalaSekolah: long - Latitude: double - Longitude: double - Tahun: int - Email: long - Website: long + LoadData() : void

Gambar 3.11 Class Diagram Aplikasi Pemetaan Untuk Monitoring dan Evaluasi Madrasah Aliyah Negeri di Kabupaten Ciamis

3.2.6 Sequence Diagram

Merupakan bentuk dari interaction diagram, menggambarkan interaksi antar objek di dalam dan di sekitar sistem berupa Message yang digambarkan terhadap waktu. Masing – masing objek termasuk actor memiliki line vertikal, message digambarkan garis berpanah dari satu objek ke objek lainnya, dan activation bar menunjukan lamanya eksekusi sebuah proses.Sebuah sequence diagram, secara khusus menjabarkan behavior sebuah skenario tunggal. Diagram tersebut menunjukkan sejumlah objek contoh dan pesan – pesan yang melewati objek – objek ini di dalam use case. Berikut ini sequence diagram dari sistem yang akan dibangun.

(32)

sd Sekolah User Menu Utama Server mSekolah Connection onClick() onCreate() onItemClick() OpenUrl() LoadData() ConnectionServer() ResultData() sd Lihat Peta User

Menu Utama mPeta Connecti on

Server onCl i ck() onCreate() checkLocati on() getLocati on() OpenURL() l oadData() connecti onServer() Resul tPeta()

3.2.6.1 Sequence Diagram Sekolah

Menjelaskan bagaimana user melakukan interaksi dengan sistem untuk menampilkan Sekolah beserta informasi mengenai sekolah tersebut. Dapat dilihat pada gambar 3.12.

Gambar 3.12 Sequence Diagram Sekolah 3.2.6.2 Sequence Diagram Lihat Peta MA

Menjelaskan bagaimana use rmelakukan interaksi dengan sistem untuk menampilkan Peta Lokasi Madrasah Aliyah dan menampilkan Rute menuju sekolah dari posisi kita. Dapat dilihat pada gambar 3.13 dibawah ini.

(33)

sd Login

Admin

Web Login Database

Server Isi() Isi : Index() konek_db() connect Server : HTTP() otentificationField() resultData() sd Tambah Data Admin

Web FormMain Database

Server Isi() IsiFormIsianData() queryInsert() konek_db() connectServer : HTTP() otentificationField() result : Data()

3.2.6.3 Sequence Diagram Login

Menjelaskan bagaimana admin masuk kedalam sistem melalui otentikasi .Dapat dilihat pada gambar 3.14 dibawah ini.

Gambar 3.14 Sequence Diagram Login 3.2.6.4 Sequence Diagram Tambah Data

Menjelaskan bagaimana admin menambah data dalam sistem.Dapat dilihat pada gambar 3.15 dibawah ini.

(34)

sd Hapus Data

Admin

Server Isi() IsiMain() queryDelete() konek_db() connectServer:HTTP() otentificationField() result:Data() sd Ubah Data Admin

Server Isi() Ubah Data() queryUpdate() konek_db() connectServer : HTTP() otenticationField() resul:Data()

3.2.6.5 Sequence Diagram Hapus Data

Menjelaskan bagaimana admin menghapus data dalam sistem.Dapat dilihat pada gambar 3.16 dibawah ini.

Gambar 3.16 Sequence Diagram Hapus Data 3.2.6.5 Sequence Diagram Ubah Data

Menjelaskan bagaimana admin mengubah data dalam sistem.Dapat dilihat pada gambar 3.17 dibawah ini.

(35)

3.2.7 Component Diagram

Pada tahap ini, Component Diagram menggambarkan struktur dan hubungan antar komponen piranti lunak termasuk ketergantungan (dependency ). Komponen piranti lunak yang yang dimaksud adalah modul yang berisi source code atau binary code , yang ada library atau excutetable yang muncul pada compile time, link time ataupun pada runtime. Component Diagram ditunjukan pada gambar dibawah ini.

3.2.8 Deployment Diagram

Diagram Deployment menggambarkan rinci bagaimana komponen di-deploy dalam infrastruktur sistem, dimana komponen akan terletak (pada mesin Server atau perangkat keras apa), bagaimana kemampuan jaringan pada lokasi tersebut, spesifikasi Server dan hal-hal yang lain bersifat fisikal. Gambaran arsitektur fisik dari perangkat keras dan perangkat lunak dari aplikasi Gis Man seperti ditunjuk dalam gambar 3.18.

PHP Page

Web Server

MySQL Database

(36)

Gambar 3.18 Deployment Diagram Aplikasi Class Resources XML GUI Google Server Google API Aplikasi Server PHP Page Web Server MySQL Database

(37)

3.3 Perancangan Antar Muka

Tahap perancangan desain bertujuan untuk mencari bentuk yang optimaldari aplikasi yang akan dibangun dengan pertimbangan faktor-faktor permasalahan dan kebutuhan yang ada pada sistem seperti yang telah ditetapkanpada tahap analisis. Dalam tahap ini upaya yang dilakukan yaitu dengan cara mengkombinasikan penggunaan teknologi perangkat keras dan perangkat lunak yang tepat sehingga diperoleh yang optimal dan mudah diimplementasikan.

1. Perancangan antarmuka Menu Utama Aplikasi GIS MAN

(38)

2. Perancangan antarmuka List Sekolah

Gambar 3.20 Perancangan antar muka List Sekolah

3. Perancangan antarmuka Map

(39)

4. Perancangan Antarmuka Login Admin

Gambar 3.22 Perancangan Login Admin

5. Perancangan Antarmuka Halaman Utama Admin

(40)

6. Perancangan Antarmuka Tambah Data Admin

(41)
