SURVEI MEGNETOTELLURIK DAERAH PANAS BUMI LILI-SEPPORAKI,
KABU-PATEN POLEWALI MANDAR,
PROVINSI SULAWESI BARAT
Muhammad Kholid, Harapan Marpaung
KPP Bawah Permukaan
”
Pengukuran Magnetotelurik (MT) telah dilakukan didaerah Lili-Sepporaki sebanyak 36 titik ukur.
Penyebaran titik ukur didesain untuk dapat mencakup manifestasi panas bumi daerah Lili-Sepporaki dan
Matangnga yaitu dengan jarak titik ukur antara 1000-2000 meter.
Hasil pengukuran MT memperlihatkan zona tahanan jenis < 100 Ohm-m yang diduga sebagai batuan
penudung / caprock dalam sistem panas bumi daerah ini. Zona tahanan jenis ini berada dibagian tengah
daerah survei yaitu disekitar mata air panas Lili-Sepporaki yang penyebarannya terus menerus sampai ke
utara yaitu kearah manifestasi mata air panas Matangnga.Tahanan jenis sedang ini terlihat pada
keda-laman 1000 hingga 1500 meter dari model tahanan jenis 2D tahanan jenis tinggi yang diperkirakan sebagai
zona reservoir berada dibawah lapisan penudung tersebut.
Berdasarkan hasil survei MT di daerah panas bumi Lili-Sepporaki, daerah yang diperkirakan sebagai
dae-rah prospek berada dibagian tengah meliputi mata airpanas Lili-Sepporaki dan mata air panas Matangnga
dan kemungkinan penyebarannya meluas kearah timur dan barat. Daerah prospek ini dibatasi oleh
dis-kontinuitas tahanan jenis dan dibatasi oleh struktur geologi. Luas daerah prospek meliputi luas prospek
terduga sekitar 33 km
2dan luas prospek spekulatif sekitar 84 km
2.
PENDAHULUAN
Daerah panas bumi Lili-Sepporaki terletak sekitar 250 km dari Kota Makasar dan secara administratif masuk dalam wilayah Kabupaten Polewali Mandar, Provinsi Sulawesi Barat (Gam-bar 1). Penelitian terpadu yang meliputi geologi, geokimia dan geofisika (gaya berat, geomagnet dan geolistrik) telah dilakukan didaerah ini pada tahun 2010, namun hasil yang didapatkan masih belum cukup untuk menjelaskan sistem panas bumi didaerah ini.
Nilai konduktifitas merupakan parameter penting yang biasanya digunakan untuk meng-etahui karakteristik dari suatu sistem panas bumi, tahanan jenis rendah biasanya beraso-siasi dengan batuan yang telah mengalami alterasi hidrotermal dan berfungsi sebagai batuan penudung/ claycap dari suatu sistem panas bumi. Metode geolistrik dan magnetote-lurik merupakan metode yang secara umum digunakan untuk mengetahui lapisan tahanan jenis bawah permukaan, namun untuk daerah panas bumi dimana target reservoir berada pada kedalaman beberapa kilometer dibawah permukaan, maka metode Magnetotelurik merupakan metode yang paling efektif untuk digunakan. Metode Magnetotellurik dapat digunakan untuk mendeliniasi area prospek, ketebalan dan kedalaman lapisan penudung dan resevoir sehingga besarnya prospek panas bumi dapat diketahui.
GEOLOGI
Daerah Lilli-Sepporaki didominasi oleh batuan
produk vulkanik, beberapa produk gunung api terdiri dari aliran lava dan yang tersebar cukup luas serta kubah-kubah vulkanik.(Gambar 2).
Sistem panas bumi di daerah panas bumi Lilli terbentuk dalam zona depresi yang dicirikan oleh sisa gawir yang terbentuk melengkung hingga setengah radial yang diperkirakan sebagai hasil collapse dari sumbu perlipa-tan yang terbentuk sebelumnya. Data geologi menunjukkan adanya batuan yang memiliki sifat impermeable dengan kandungan mineral silika (silica cap) yang cukup tinggi pada dae-rah alterasi di sekitar air panas. Kenampakan panas bumi permukaan ditandai dengan mun-culnya dua kelompok manifestasi panas bumi, yaitu manifestasi panas bumi Lili-Sepporaki dengan temperatur 97,0 oC dan manifestasi
panas bumi Matangnga dengan temperatur 84,2 oC.(Survei Terpadu 2010).
AKUISIS DATA DAN HASIL
Pengukuran MT telah dilakukan pada tahun 2011 didaerah Lili-Sepporaki dengan titik ukur sebanyak 36 titik ukur. Luas area pengukuran mencakup area manifestasi mata air panas Lili-Sepporaki dan Matangnga yaitu dengan jarak antara titik ukur 1000-2000 meter (Gam-bar 3).
tidak dilengkapi dengan data remote reference,
sehingga data yang digunakan merupakan data murni yang tidak dilakukan penghilangan noise dari data remote reference. Data MT yang digu-nakan dari frekuensi 320 Hz – 0.01 Hz. (Gambar 4). Prosessing data menggunakan algortima robust processing yaitu dengan mengguna-kan software SSMT2000, kemudian dilakumengguna-kan koreksi statik untuk mengurangi efek statik dari data diantaranya yaitu pengaruh topografi dan kondisi bawah permukaan yang tidak homo-gen. Koreksi statik ini menggunakan metode geostatistik yaitu perata-rataan dari data-data disekitar titik pengukuran yang akan dikoreksi sehingga menjadi homogen (Gambar 5).
Sedangkan pemodelan tahanan jenis 2D den-gan software WinGlink menggunakan algoritma inversi 2D yang dijabarkan oleh Rodi & Mackie (2001). Program ini dapat melakukan inversi TE dan TM serta gabungan TE dan TM.

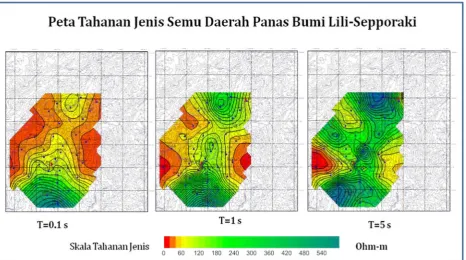

Hasil pengolahan data MT berupa peta tahanan jenis semu yang dibagi dalam 3 perioda yaitu perioda 0.1 detik, 1 detik dan 5 detik (Gambar 6), peta tahanan jenis berdasarkan hasil pemod-elan 2D pada elevasi -500 asl, -1000 asl, -1500 asl dan -2000 asl (Gambar 7) dan penampang tahanan jenis 2D berarah baratdaya-timurlaut (Gambar 8).
DISKUSI
Secara umum sebaran tahanan jenis semu maupun tahanan jenis hasil pemodelan 2D memperlihatkan nilai rendah mendominasi daerah ini. Nilai tahanan jenis rendah < 100
Ohm-m diperkirakan berasosiasi dengan batuan vulkanik tak terpisahkan dipermukaan dan yang telah mengalami alterasi hidrotermal
Zona tahanan jenis < 100 Ohm-m ini diduga sebagai batuan penudung/caprock dalam sis-tem panas bumi daerah ini, zona tahanan jenis ini berada dibagian tengah daerah survei yaitu disekitar mata air panas Lili-Sepporaki yang penyebarannya menerus sampai ke utara dimana mata air panas Matangnga berada, tahanan jenis ini terlihat pada kedalaman 1000 hingga 1500 meter, dari model tahanan jenis 2D tahanan jenis tinggi yang diperkirakan sebagai zona reservoir berada dibawah lapisan penu-dung, zona reservoir dibagian utara dibatasi oleh struktur geologi yang berarah relatif timur-barat yang mengontrol munculnya mata air panas Matangnga sedangkan dibagian selatan dibatasi oleh struktur yang berarah baratlaut-tenggara yang mengontrol munculnya mata air panas Lili-Sepporaki, sedangkan zona tahanan jenis sedang dibagian barat dan timur kemung-kinan juga masih merupakan zona reservoir tapi masih belum dapat dipastkan karena didaerah ini belum terdapat data lainnya yang mendukung
KESIMPULAN
Batuan penudung yang merupakan batuan ubahan akibat adanya interaksi antara fluida panas dengan batuan ditunjukkan dengan res-pon tahanan jenis < 100 Ohm-m. Tahanan jenis yang diinterpretasikan sebagai batuan penu-dung/ caprock ini terdapat pada elevasi -1000 asl dengan ketebalan antara 500 meter hingga 1000 meter.Reservoir panas bumi diperkirakan berada di bawah batuan penudung yang terda-pat di bagian tengah meliputi mata air panas Lili-Sepporaki dan mata air panas Matangnga, Puncak dari reservoir ini berada pada elevasi -1000 asl dan kemungkinan semakin men-dalam ke arah timur dan barat. Berdasarkan kompilasi geosain terpadu daerah (Gambar 6), luas daerah prospek panas bumi daerah Lili-Sepporaki terdiri dari luas prospek terduga sekitar 33 km2 dan luas prospek spekulatif
sekitar 84 km2.
UCAPAN TERIMA KASIH
Penyusunan makalah ini tentulah berkaitan dengan informasi dan data yang telah terse-dia di instansi pemerintah. Oleh karena itu penulis mengucapkan terima kasih yang sebe-sar-besarnya atas digunakan-nya data - data dari Pusat Sumber Daya Geologi, Bandung.
DAFTAR PUSTAKA
Djuri, Sudjatmiko, dkk, 1998, Peta Geologi Lem-bar Majene dan Bagian Barat LemLem-bar Palopo, Sulawesi, Edisi Kedua.
Lawless, J., 1995. Guidebook: An Introduction to Geothermal System. Short course. Unocal Ltd. Jakarta.
Rodi, W. & Mackie, R.L., 2001. Nonlinear conjugate gradients algorithm for 2-D magne-totelluric inversions, Geophysics, 66, 174–187
Sjaiful Bachri, Muzil Alzwar., 1975. Inventa-risasi kenampakan gejala panas bumi daerah Sulawesi Selatan.
Telford, W.M. et al, 1982. Applied Geophysics. Cambridge University Press. Cambridge.
Tim Survei Terpadu, 2010, Pusat Sumber Daya Geologi, Badan Geologi – Kementrian ESDM, Penyelidikan Panas Bumi Terpadu Geologi, Geokimia, dan Geofisika Daerah Panas Bumi Polewali, Kabupaten Polewali Mandar, Sulawesi Barat
Tim Survei Pendahuluan, 2009, Pusat Sumber Daya Geologi, Badan Geologi – Kementrian ESDM, Penyelidikan Pendahuluan Panas Bumi Terpadu Daerah Panas Bumi Polewali, Kabupa-ten Polewali Mandar, Sulawesi Barat. unpubl.
Gambar 1. Peta Indeks Daerah Lili-Sepporaki
Gambar 3. Distribusi Titik Ukur MT
Gambar 4. (a) Data MT sebelum dikoreksi statik dan (b) Data MT yang telah dikoreksi statik
Gambar 7. Penampang 2D Tahanan Jenis Daerah Lili Sepporaki
