Unjuk kerja pompa hidram linier 2 inci dengan panjang tabung 100 cm

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. UNJUK KERJA POMPA HIDRAM LINIER 2 INCI DENGAN PANJANG TABUNG UDARA 100 cm TUGAS AKHIR. Untuk memenuhi sebagai persyaratan mencapai gelar Sarjana Teknik Mesin Program Studi Teknik Mesin. Oleh : IGNATIUS ROBBY DWI HERMAWAN 105214026. PROGRAM STUDI TEKNIK MESIN JURUSAN TEKNIK MESIN FAKULTAS SAINS DAN TEKNOLOGI UNIVERSITAS SANATA DHARMA YOGYAKARTA 2015. i.

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. THE PERFOMANCE OF TWO INCHES LINEAR HYDRAULIC RAM PUMP WITH 100 cm LENGTH OF AIR TUBE THESIS. Presented as Partial Fulfillment of the Requirements To Obtain Sarjana Teknik of Engineering In Mechanical Engineering Study Program. By: IGNATIUS ROBBY DWI HERMAWAN 105214026. MECHANICAL ENGINEERING STUDY PROGRAM MECHANICAL ENGINEERING DEPARTMENT FACULTY OF SCIENCE AND TECHNOLOGY SANATA DHARMA UNIVERSITY YOGYAKARTA 2015. ii.

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. UNJUK KERJA POMPA HIDRAM LINIER 2 INCI DENGAN PANJANG TABUNG UDARA 100 cm Disusun oleh: IGNATIUS ROBBY DWI HERMAWAN NIM : 105214026. Telah disetujui oleh :. Yogyakarta, 10 Februari 2015,. iii.

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. UNJUK KERJA POMPA HIDRAM LINIER 2 INCI DENGAN PANJANG TABUNG UDARA 100 cm Yang dipersiapkan dan disusun oleh : Nama: IGNATIUS ROBBY DWI HERMAWAN NIM: 105214026. Telah dipertahankan di depan Dewan Penguji pada tanggal 28 Januari 2015. Susunan Dewan Penguji Ketua. : Budi Setyahandana, S.T, M.T.. ………………... Sekretaris. : Doddy Purwadianto, S.T, M.T.. ………………... Anggota. : RB. Dwiseno Wihadi,S.T, M.Si.. ………………... Skripsi ini telah diterima sebagai salah satu persyaratan untuk memperoleh gelar Sarjana Teknik. Yogyakarta,10 Februari 2015 Fakultas Sains dan Teknologi Universitas Sanata Dharma Yogyakarta. iv.

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. PERNYATAAN KEASLIAN TUGAS AKHIR. Dengan ini saya menyatakan dengan sesungguhnya bahwa dalam Tugas Akhir dengan judul :. UNJUK KERJA POMPA HIDRAM LINIER 2 INCI DENGAN PANJANG TABUNG UDARA 100 cm Yang dibuat untuk melengkapi persyaratan yang wajib ditempuh untuk menjadi Sarjana Teknik pada Program Strata-1, Jurusan Teknik Mesin, Fakultas Sains dan Teknologi, Universitas Sanata Dharma Yogyakarta. Sejauh yang saya ketahui bukan merupakan tiruan dari tugas akhir yang sudah dipublikasikan di Universitas Sanata Dharma maupun di Perguruan Tinggi manapun. Kecuali bagian informasinya dicantumkan dalam daftar pustaka.. Yogyakarta, 10 Februari 2015. v.

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. LEMBAR PERNYATAAN PERSETUJUAN PUBLIKASI KARYA ILMIAH UNTUK KEPENTINGAN AKADEMIS. Yang bertanda tangan di bawah ini, saya mahasiswa Universitas Sanata Dharma Yogyakarta : Nama. : IGNATIUS ROBBY DWI HERMAWAN. Nomor Mahasiswa. : 105214026. Demi pengembangan ilmu pengetahuan, saya memberikan kepada perpustakaan Universitas Sanata Dharma Yogyakarta karya ilmiah saya yang berjudul :. UNJUK KERJA POMPA HIDRAM LINIER 2 INCI DENGAN PANJANG TABUNG UDARA 100 cm Dengan demikian saya memberikan kepada Perpustakaan Universitas Sanata Dharma hak untuk menyimpan, mengalihkan dalam bentuk media lain, mengelolanya dalam bentuk pangkalan data, mendistribusikan secara terbatas, dan mempublikasikannya di Internet atau media lain untuk kepentingan akademis tanpa perlu meminta ijin dari saya maupun memberikan royalti kepada saya selama tetap mencantumkan nama saya sebagai penulis.. Demikian pernyataan ini yang saya buat dengan sebenarnya.. Yogyakarta, 10 Februari 2015. vi.

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. INTISARI Air merupakan senyawa yang paling penting bagi semua aspek kehidupan manusia, hewan dan tumbuh-tumbuhan. Namun kebutuhan air yang cukup banyak sering kali menimbulkan permasalahan baru bagi manusia, khususnya bagi masyarakat yang tinggal jauh dari sumber air dan sumber tenaga listrik atau bahan bakar. Maka dibutuhkan pompa hidram, karena pompa ini dapat mengangkat air tanpa menggunakan sumber tenaga listrik atau bahan bakar. Tujuan dari penelitian ini adalah mengetahui debit hasil dan efisiensi pada pompa hidram linier. Prinsip kerja pompa hidram linier hampir sama dengan pompa hidram pada umumnya, namun pompa hidram linier mempunyai model berbentuk linier. Hidram linier tersebut terbuat dari bahan pvc dengan diameter 2 inci. Katup hantar mempunyai variasi luasan lubang 103 % dari luasan diameter 2 inch, dengan pemberat katup buang terbuat dari besi berbentuk tabung pejal dan aluminium, dengan variasi berat sebesar 0 gram, 50 gram, dan 100 gram. Pada penelitian ini ketinggain input dan ketinggian output mempengaruhi debit hasil yang dihasilkan oleh pompa hidram linier. Dimana debit hasil terbaik didapat pada ketinggian input 1,7 meter, ketinggian output 3,13 meter, panjang langkah 1,5 cm, dan tanpa menggunakan pemberat yaitu sebesar 11,338 l/m. Untuk efisiensi terbaik terjadi pada ketinggian input 1,7 meter, ketinggian output 3,13 meter, panjang langkah 1,25 cm dan tanpa menggunakan pemberat yaitu sebesar 61,757 %.. Kata kunci : pompa hidram, ketinggian input, ketinggian output, debit output, pemberat, panjang langkah.. vii.

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. ABSTRACT Water is the most important compound for all aspects of human life, animals and plants. But enough water needs often pose new problems for humans, especially for people who live far away from the water source and a source of electricity or fuel. Hydraulic ram is needed, because the pump can lift water without the use of a source of electrical power or fuel. The purpose of this study was to determine the yield and efficiency of the discharge Hydraulic ram linear. The working principle of the linear Hydraulic ram Hydraulic ram almost the same as in general, but has a linear Hydraulic ram-shaped linear models. The linear Hidram made of pvc material with a diameter of 2 inches. Carrying a variable valve orifice area 103% of the area of a diameter of 2 inches, with a weight exhaust valve is made of solid steel and aluminum tubular, with the ballast variation of 0 grams, 50 grams and 100 grams. In this study ketinggain input and output height affects the discharge results generated by linear Hydraulic ram. In this study ketinggain input and output height affects the discharge results generated by linear Hydraulic ram. Where debit best results obtained at a height of 1.7 meters input, output height of 3.13 meters, length measures 1.5 cm, and without the use of weights is equal to 11.338 l / m.. Keywords : Hydraulic ram, input height, output height, discharge output, ballast, stride length.. viii.

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. KATA PENGANTAR. Puji syukur kehadirat Tuhan YangMaha Esaatas lindungan dan karuniaNya sehingga penulisdapat menyelesaikan Tugas Akhir dalam mencapai gelar Sarjana S-1 pada Program Studi Teknik Mesin, Fakultas Sains dan Teknologi, Universitas Sanata Dharma Yogyakarta. Dalam menyusun laporan ini penulis banyak mendapat bantuan, bimbingan, dan dukungan dari berbagai pihak. Untuk itu penulis ingin menyampaikan rasa terima kasih kepada : 1. Paulina Heruningsih Prima Rosa, S.Si., M.Sc. sebagai Dekan Fakultas Sains dan Teknologi Universitas Sanata Dharma Yogyakarta. 2. Ir. PK Purwadi, M.T. sebagai Ketua Program Studi Teknik Mesin Universitas Sanata Dharma Yogyakarta. 3. A. Prasetyadi, S.Si., M.Si., selaku Dosen Pembimbing Akademik. 4. RB. Dwiseno Wihadi, ST, M.Si. selaku Dosen Pembimbing Tugas Akhir. 5. Seluruh dosen, staf dan karyawan Fakultas Sains dan Teknologi Universitas Sanata Dharma Yogyakarta atas kuliah, bimbingan, serta fasilitas yang diberikan selama masa kuliah. 6. Y. Saridjo dan Sri Hartati, selaku orang tua yang selalu memberikan dukungan moril dan materil. 7. Prasetyo Edi Wibowo, Argand Febry Wijaya, Markus Dwi Melandri dan Aloysius Krisna Askrinda Putra selaku teman satu tim yang membantu dalam perancangan, pembuatan, perbaikan alat dan pengambilan data.. ix.

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 8. Seluruh teman-teman Teknik Mesin khususnya Teknik Mesin Angkatan 2010 danteman-temansayalainnya yang tidak dapat saya sebutkan satu per satu. 9. Agnes Febriana Yogyasari yang selalu membantu dan memberi dukungan dalam proses pengerjaan skripsi ini. 10. Semua pihak yang telah membantu dalam menyelesaikan Tugas Akhir ini,terimakasih. Dalam penulisan Tugas Akhir ini masih banyak kekurangan, kekeliruan, dan kurang dari kesempurnaan, oleh karena itu penulis mengharapkan saran dan kritik yang bersifat membangun demi kemajuaan yang akan datang. Akhir kata semoga Tugas Akhir ini memberi dan menambah informasi yang bermanfaat bagi kita semua.. Yogyakarta, 10 Februari 2015. Penulis. x.

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. DAFTAR ISI HALAMAN JUDUL ....................................................................................... i TITLE PAGE ................................................................................................. .ii LEMBAR PERSETUJUAN .......................................................................... iii SUSUNAN DEWAN PENGUJI...................................................................... iv PERNYATAAN KEASLIAN TUGAS AKHIR ............................................. v LEMBAR PERNYATAAN PERSETUJUAN PUBLIKASI .......................... vi INTISARI ........................................................................................................ vii ABATRAC ...................................................................................................... viii KATA PENGANTAR ..................................................................................... ix DAFTAR ISI .................................................................................................... xi DAFTAR GAMBAR ....................................................................................... xiii DAFTAR TABEL ............................................................................................ xv BAB I PENDAHULUAN ................................................................................ 1 1.1. Latar belakang.................................................................................... 1 1.2.Rumusan masalah ................................................................................ 3 1.3.Tujuan penelitian ................................................................................. 3 1.4.Batasan masalah ................................................................................... 3 1.5.Manfaat penelitian ............................................................................... 4 BAB II DASAR TEORI .................................................................................. 6 2.1.Tinjauan pustaka .................................................................................. 6 2.2.Pompa Hidram Linier .......................................................................... 7 2.3.Persamaan yang digunakan .................................................................. 15 xi.

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. BAB III METODE PENELITIAN .................................................................. 18 3.1. Alat penelitian .................................................................................... 18 3.2.Tahap penyusunan dan susunan alat ................................................... 19 3.3.Variabel penelitian .............................................................................. 21 3.4.Variasi panjang langkah ...................................................................... 21 3.5.Variasi pemberat ................................................................................. 23 3.6.Perbandingan momen lengan beban dan lengan katup ....................... 24 3.7.Variasi ketinggian input dan ketinggian output .................................. 25 3.8.Metode perhitungan ketinggian rata-rata air pada sensor ................... 26 3.9.Metode perhitungan ketinggian rata-rata air pada V-nocth ................ 27 3.10.Diagram Flow Chart ......................................................................... 30 BAB IV HASIL dan PEMBAHASAN ............................................................ 32 4.1.Hasil penelitian ................................................................................... 32 4.2.Perhitungan debit ................................................................................ 37 4.3.Perhitungan Efisiensi .......................................................................... 39 4.4.Pembahasan ........................................................................................ 43 BAB V KESIMPULAN dan SARAN ............................................................. 54 5.1.Kesimpulan ......................................................................................... 54 5.2. Saran .................................................................................................. 55 DAFTAR PUSTAKA ...................................................................................... 56 LAMPIRAN ..................................................................................................... 57. xii.

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. DAFTAR GAMBAR. Gambar 1.. Pompa hidram linier .................................................................. 7. Gambar 2.. Komponen pompa hidram linier................................................ 8. Gambar 3.. Aliran air periode pertama ......................................................... 10. Gambar 4.. Aliran air periode kedua ............................................................ 11. Gambar 5.. Aliran air periode ketiga ............................................................ 11. Gambar 6.. Aliran air periode keempat ........................................................ 12. Gambar 7.. Diagram siklus kerja pompa hidram ......................................... 13. Gambar 8.. Penampang V-nocth .................................................................. 16. Gambar 9.. Susunan alat ............................................................................... 20. Gambar10.. Panjang langkah 1 cm................................................................ 22. Gambar 11.. Panjang langkah 1,25 cm........................................................... 22. Gambar 12.. Panjang langkah 1,5 cm............................................................. 23. Gambar 13.. Tanpa pemberat ......................................................................... 23. Gambar 14.. Pemberat 50 gr........................................................................... 24. Gambar 15.. Pemberat 100 gr......................................................................... 24. Gambar 16.. Perbandingan momen ................................................................ 24. Gambar 17.. Ketinggian output dan input ...................................................... 24. Gambar 18.. V-nocth bak limbah ................................................................... 27. Gambar 19.. V-nocth bak output .................................................................... 28. Gambar 20.. Flow chart .................................................................................. 29. xiii.

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. Gambar 21.. Grafik hubungan antara panjang langkah dan ketinggian output terhadap debit hasil pada input 0,7 m dan pemberat 0 gram, 50 gram, 100 gram. ......................................................... Gambar 22.. 43. Grafik hubungan antara panjang langkah dan ketinggian output terhadap debit hasil pada input 1,2 m dan pemberat 0 gram, 50 gram, 100 gram. ......................................................... Gambar 23.. 45. Grafik hubungan antara panjang langkah dan ketinggian output terhadap debit hasil pada input 1,7 m dan pemberat 0 gram, 50 gram, 100 gram. ......................................................... Gambar 24.. 47. Grafik hubungan antara panjang langkah dan ketinggian output terhadap efisiensi pada input 0,7 m dan pemberat 0 gram, 50 gram, 100 gram. ......................................................... Gambar 25.. 49. Grafik hubungan antara panjang langkah dan ketinggian output terhadap efisiensi pada input 1,2 m dan pemberat 0 gram, 50 gram, 100 gram. ......................................................... Gambar 26.. 51. Grafik hubungan antara panjang langkah dan ketinggian output terhadap efisiensi pada input 1,7 m dan pemberat 0 gram, 50 gram, 100 gram. ......................................................... xiv. 52.

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. DAFTAR TABEL Tabel 1. Hasil penelitian pompa hidram linier pada ketinggian input 1,7 m dan panjang langkah 1,25 cm ............................................................................................. 33. Tabel 2. Hasil penelitian pompa hidram linier pada ketinggian input 1,2 m dan panjang langkah 1,25 cm ............................................................................................ Tabel 3. Hasil. penelitian. pompa. hidram. 33. linier. pada5ketinggian input 0,7 m dan panjang langkah 1,25 cm ............................................................................................ Tabel 4. Hasil. penelitian. pompa. hidram. linier. pada. ketinggian input 0,7 m dan panjang langkah 1 cm .......................... Tabel 5. Hasil. penelitian. pompa. hidram. linier. penelitian. pompa. hidram. linier. penelitian. pompa. hidram. linier. penelitian. pompa. hidram. linier. penelitian. pompa. hidram. linier. 36. pada. ketinggian input 0,7 m dan panjang langkah 1,5 cm ........................ xv. 36. pada. ketinggian input 1,2 m dan panjang langkah 1,5 cm ....................... Tabel 9. Hasil. 35. pada. ketinggian input 1,7 m dan panjang langkah 1,5 cm ....................... Tabel 8. Hasil. 35. pada. ketinggian input 1,7 m dan panjang langkah 1 cm .......................... Tabel 7. Hasil. 34. pada. ketinggian input 1,2 m dan panjang langkah 1 cm .......................... Tabel 6. Hasil. 34. 37.

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. Tabel 10. Hasil perhitungan debit limbah dan debit hasil pada input 0,7 m ........................................................................................ 40. Tabel 11. Hasil perhitungan debit limbah dan debit hasil pada input 1,2 m ........................................................................................ 41. Tabel 12. Hasil perhitungan debit buang dan debit hasil pada input 1,7 m ........................................................................................ xvi. 42.

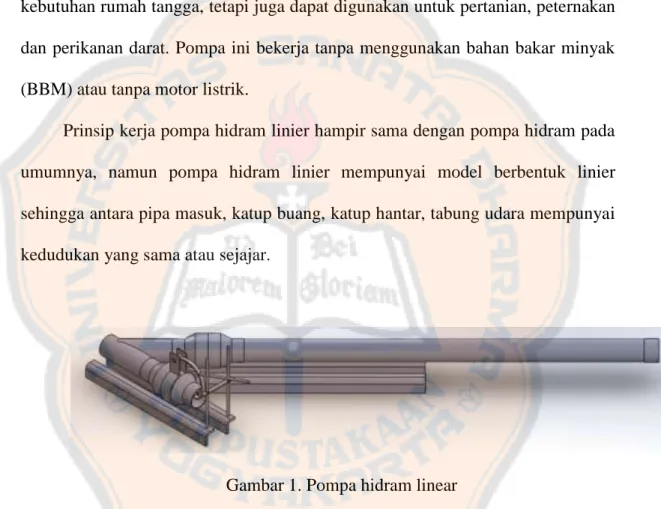

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. BAB I PENDAHULUAN 1.1.. Latar Belakang Untuk menunjang kehidupan mahkluk hidup, banyak kebutuhan pokok. yang wajib terpenuhi agar siklus kehidupan dapat berjalan dengan baik. Salah satu kebutuhan bagi mahkluk hidup yang sangat penting adalah air. Air merupakan senyawa yang paling penting bagi semua aspek kehidupan manusia, hewan, dan tumbuh-tumbuhan. Ketersediaan air yang melimpah cukup untuk memenuhi kebutuhan mahkluk hidup dibumi yang juga cukup banyak. Namun kebutuhan air yang cukup banyak sering kali menimbulkan permasalahan baru bagi manusia, khususnya bagi masyarakat yang tinggal jauh dari sumber air. Masyarakat biasa menggunakan pompa air, untuk memompa air dari sumber air ketempat tinggal mereka. Tetapi pada proses penggunaan pompa air masih mengalami kesulitan, antara lain tidak tersedianya sumber tenaga listrik, sulitnya mendapat bahan bakar, dan mahalnya biaya operasional pompa. Masyarakat sangat membutuhkan keberadaan air, bagi pemenuhan kebutuhan akan air. Tetapi, ketersediaan air tidak selalu dapat dirasakan masyarakat. Bagi masyarakat yang bertempat tinggal jauh dari sumber air, dan jauh dari sumber tenaga listrik, ataupun bahan bakar, membutuhkan suatu alat yang dapat memompakan air tanpa membutuhkan sumber tenaga listrik ataupun bahan bakar. Pompa hidram adalah salah satu alat yang tepat untuk permasalahan ini. Pompa hidram digunakan untuk mengangkat air dari suatu tempat yang lebih rendah ketempat yang lebih tinggi dengan memanfaatkan energi potensial yang. 1.

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 2. dimiliki oleh air yang akan dialirkan dari sumber air menuju pompa hidram. Selain itu, pompa hidram memiliki beberapa keuntungan jika dibandingkan dengan jenis pompa yang lain, yaitu tidak membutuhkan energi listrik ataupun bahan bakar dalam pemakainnya, tidak membutuhkan pelumasan, biaya pembuatan serta pemeliharaan relatif murah, pembuatannya cukup mudah, dan tidak membutuhkan tempat yang luas untuk pemasangannya. Namun kurangnya pengertian pompa hidram terhadap masyarakat, pengguanaan pompa hidram masih jarang. Masarakat juga belum paham betul bagaimana pompa air tanpa menggunakan listrik atau bahan bakar tersebut bekerja, sehingga masyarakat menjadi ragu dengan pompa air jenis ini. Dengan semakin berkembangnya ilmu pengetahuan dan teknologi maka pengembangan tentang pompa hidram harus dikembangkan. Penelitian lain tentang berbagai rangcangan dan unjuk kerja pompa hidram telah dilakukan. Dalam perancangan pompa hidram, agar menghasilkan debit hasil dan efisiensi yang baik harus dilakukan penelitian terhadap komponen-komponen utama pada pompa hidram. Penelitian yang dilakukan peneliti kali ini berbeda dengan penelitian yang sudah dilakukan. Perbedaan yang ada yaitu peneliti menggunakan bentuk linier pada pompa hidram. Prinsip kerja pompa hidram linier hampir sama dengan pompa hidram pada umumnya, namun pompa hidram linier mempunyai model berbentuk linier atau horisontal, sehingga aliran air pada pompa hidram berbeda dengan pompa hidram biasa. Hidram tersebut menggunakan diameter 2 inci, dan panjang tabung 100 cm, serta adanya variasi pada langkah kerja katub.

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 3. buangsebesar 1 cm, 1,25 cm, dan 1,5 cm dan pemberat sebesar 0 gram, 50 gram, dan 100 gram pada pompa hidram linier.. 1.2.. Rumusan Masalah. Bagaimana debit hasil dan efisiensi sebuah pompa hidram linier jika dilakukannya variasi terhadap ketinggian input masukan air, ketinggian output keluaran air, panjang langkah kerja pompa hidram, dan pemberat?. 1.3.. Tujuan Penelitian. Mengetahui debit hasil (q) dan efisensi (η) terbaik pada pompa hidram linier 2 inci dengan panjang tabung udara 100 cm terhadap variasi ketinggian input, ketinggian output, panjang langkah, dan pemberat.. 1.4.. Batasan Masalah. Batasan masalah yang dapat diambil pada pembuatan hidram linier ini adalah : 1.. Gesekan air dengan material pompa hidram diabaikan, sehingga tidak ada head lost dalam perhitungan.. 2.. Luasan katup hantar yang digunakan sebesar 103 % dari diameter luasan lubang input sebesar 273,4 mm².. 3.. Panjang tabung udara yang digunakan berukuran 100 cm dengan diameter 2 inci.. 4.. Luasan input pompa hidram sebesar 2 inci.. 5.. Panjang langkah katup buang sebesar 1 cm, 1,25 cm, dan 1,5 cm..

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 6.. 4. Ketinggian input pada pompa hidram menggunakan variasi ketinggian sebesar 0,7 m, 1,2 m, dan 1,7 m.. 7.. Ketinggian output pada pompa hidram menggunakan variasi ketinggian 3,13 m, 4,13 m, dan 5,13 m.. 8.. Pemberat yang digunakan menggunakan variasi berat sebesar 0 gram (tanpa pemberat), 50 gram, dan 100 gram.. 1.5.. Manfaat Penelitian. Bagi Mahasiswa : 1.. Mahasiswa dapat mengetahuicara membuat pompa hidram linier.. 2.. Mahasiswa mendapat pengetahuan secara nyata mengenai pompa hidram linier.. 3.. Mahasiswa dituntut aktif berfikir kreatif dan logis dalam menyelesaikan suatu permasalahan.. Bagi Universitas : 1.. Dapat memberikan wawasan kepada rekan Universitas tentang fungsi dan cara kerja pompa hidram linier.. 2.. Dapat memberikan referensi bagi pengembangan pompa hidram tingkat lanjutan.. 3.. Dapat menjadi acuan agar dapat menghasilkan pompa hidram yang lebih baik..

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 5. Bagi Masyarakat : 1.. Dapat menjadi alternatif dalam sistem pengairan tanpa menggunakan bahan bakar atau listrik.. 2.. Dapat menjadi solusi daerah yang mengalami kekeringan air..

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. BAB II DASAR TEORI. 2.1.. Tinjauan Pustaka Cahyanta dan Indrawan (1996) telah melakukan penelitian dengan. kesimpulan bahwa besar kecilnya beban pada katup buang sangat berpengaruh pada efektifitas kerja pompa hidram terutama pada debit pemompaan. Muhamad Candrika (2014) berdasarkan hasil analisis data didapatkan nilai debit rata-rata pompa hidram pada tinggi permukaan air keluar 1,3 meter sebesar 0,144 liter/menit, pada tinggi permukaan air keluar 1,8 meter sebesar 0,079 liter/menit, dan pada tinggi permukaan air keluar 2,3 meter sebesar 0,0494 liter/menit. Semakin tinggi permukaan air keluar, debit air yang dihasilkan pompa hidram semakin kecil dan semakin rendah permukaan air keluar, debit air yang dihasilkan pompa hidram semakin besar. PTP-ITB dalam Cahyanta dan Indrawan (1996) mengemukakanhasil penelitian bahwa beban katup limbah berpengaruh terhadap efisiensi pompa hidram. Penelian ini menunjukkan bahwa efisiensi pompa terbesar diperoleh pada beban katup limbah 400 gram yaitu 42,92 %.. 2.2.. Pompa Hidram Linier Pompa hidram atau singkatan dari hydraulic ram berasal dari kata hidro. berarti air (cairan), dan ram adalah hantaman, pukulan atau tekanan, Jadi pompa hidram adalah sebuah pompa yang energi atau tenaga penggeraknya berasal dari. 6.

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 7. tekanan atau hantaman air yang masuk kedalam pompa melalui pipa. Masuknya air yang berasal dari berbagai sumber air ke dalam pompa harus berjalan secara kontinyu atau terus menerus (Fane dkk, 2012). Penggunaan hidraulik ram tidak terbatas hanya pada penyediaan air untuk kebutuhan rumah tangga, tetapi juga dapat digunakan untuk pertanian, peternakan dan perikanan darat. Pompa ini bekerja tanpa menggunakan bahan bakar minyak (BBM) atau tanpa motor listrik. Prinsip kerja pompa hidram linier hampir sama dengan pompa hidram pada umumnya, namun pompa hidram linier mempunyai model berbentuk linier sehingga antara pipa masuk, katup buang, katup hantar, tabung udara mempunyai kedudukan yang sama atau sejajar.. Gambar 1. Pompa hidram linear Di dalam pompa hidram, terjadi proses palu air, gejala palu air terjadi karena adanya air dari reservoir dialirkan melalui pipa secara tiba -tiba dihentikan oleh suatu penutupan katup. Pompa hidram bekerja berdasarkan palu air, ketika suatu aliran fluida dalam pipa dihentikan secara tiba-tiba misalnya dengan menutup katup dengan sangat cepat, maka fluida akan membentur katup dan menimbulkan tekanan yang melonjak disertai fluktuasi tekanan di sepanjang pipa untuk beberapa saat. Sebagian gelombang tekanan tersebut akan menjadi arus.

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 8. balik ke arah reservoir, dan ini berarti terjadi penurunan tekanan pada sistem pompa. Sehingga klep penghantar tertutup kembali sedangkan klep limbah membuka kembali. Akibat dari pembebasan gelombang tekanan tersebut kembali lagi arus massa air dari reservoir menuju pompa akan menekan naik klep limbah sehingga terjadi penutupan tiba-tiba yang mengakibatkan terjadi proses palu air. Proses yang terjadi berulang-ulang inilah yang mendorong naik air ke pipa penghantar untuk kemudian diteruskan ke bak penampung.. Komponen-komponen Pompa Hidram Linier 3.. 6.. 2.. 4.. 1.. 5.. Gambar 2. Komponen Pompa hidram linier.

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 9. Komponen utama pada pompa hidram dijelaskan pada uraian ini di bawah ini : 1.. Pipa masuk.. Pipa masuk atau saluran input, pipa ini digunakan untuk mengalirkan air dari ketinggian yang ditentukan menuju ke badan hidram. 2.. Lubang udara.. Lubang udara ini disebut juga sebagai katub pernafasan, digunakan untuk menghisap udara dari luar menuju ke badan hidram pada saat terjadi kevakuman pada badan hidram yang diakibatkan karena terjadinya recoil. 3.. Lubang output.. Lubang output atau saluran output, berguna untuk mengalirkan air yang terpompa dari hidram menuju ke bak penampungan dengan ketinggian yang diinginkan. 4.. Tabung udara.. Tabung udara ini digunakan untuk menyimpan udara, dimana udara tersebut digunakan untuk mendorong atau memompa air keluar melalui lubang output. 5.. Katup hantar.. Katup hantar atau katup searah. Katub ini berada diantara badan hidram dan tabung udara, sehingga katup ini dapat terbuka apabila mendapat tekanan dari badan hidram, sehingga mengalirkan air masuk ke tabung udara, setelah itu katup ini akan tertutup karena tekanan dari tabung udara, sehingga air.

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 10. yang berada di tabung udara tidak bisa kembali ke badan hidram dan akan terpompa keluar melalui lubang output. 6.. Katup buang.. Katup buang atau katup limbah, pada saat terbuka katup ini berguna untuk mengalirkan air keluar dari badan hidram yang kemudian disebut limbah, pada saat tertutup katup berguna untuk menghentikan laju aliran air, sehingga akan terjadi proses water hammer.. Prinsip Kerja Pompa Hidram Linier Secara sederhana siklus kerja pompa hidram linier dibagi dalam empat periode yaitu: 1.. Aliran air periode pertama. Aliran air Katup buang terbuka. Gambar 3. Aliran air periode pertama Air mengisi rangkaian hidram, percepatan air mulai bertambah karena adanya beda ketinggian antara bak input air dengan hidram. Ditandani dengan air yang mulai keluar dari katup buang..

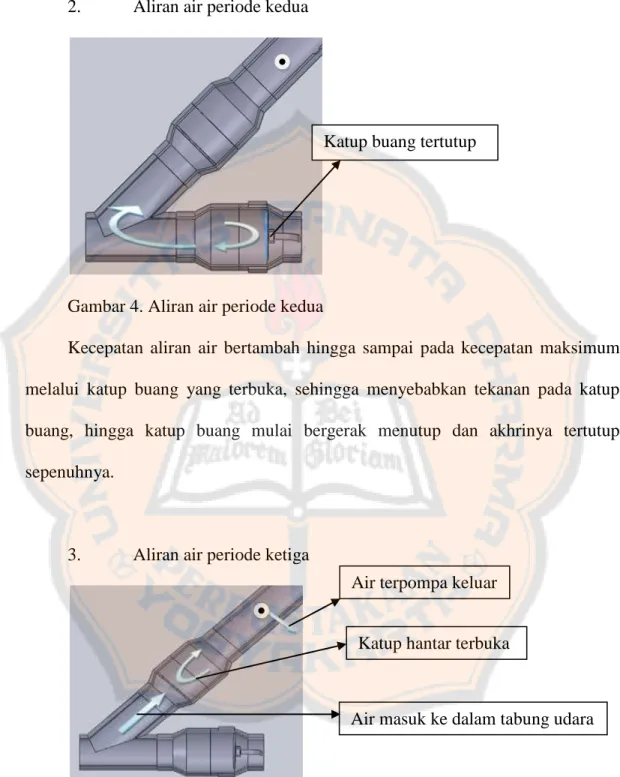

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 2.. 11. Aliran air periode kedua. Katup buang tertutup. Gambar 4. Aliran air periode kedua Kecepatan aliran air bertambah hingga sampai pada kecepatan maksimum melalui katup buang yang terbuka, sehingga menyebabkan tekanan pada katup buang, hingga katup buang mulai bergerak menutup dan akhrinya tertutup sepenuhnya.. 3.. Aliran air periode ketiga Air terpompa keluar Katup hantar terbuka. Air masuk ke dalam tabung udara. Gambar 5. Aliran air periode ketiga Tertutupnya katup buang menimbulkan tekanan yang besar di dalam rangkaian hidram. Demikian pula yang terjadi pada katup hantar. Kemudian dengan cepat katup hantar terbuka, sebagian air terpompa masuk ke tabung udara..

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 12. Udara pada tabung udara tertekan, kemudian mulai mengembang untuk menyeimbangkan tekanan, dan mendorong air keluar melalui lubang output.. 4.. Aliran air periode keempat. Katup hantar tertutup Hisapan udara Katup limbah tertutup Aliran air kembali menuju saluran input. Gambar 6. Aliran air periode keempat Katup hantar tertutup akibat dari tekanan udara dan air yang berada di tabung udara lebih besar dari pada tekanan di badan hidram. Namun Tekanan disekitar badan hidram masih lebih besar dari pada tekanan statis pipa input, sehingga aliran berbalik arah dari badan hidram menuju bak tampungan input. Peristiwa inilah yang disebut dengan recoil. Recoil menyebabkan terjadinya kevakuman pada badan hidram, yang mengakibatkan masuknya sejumlah udara dari luar masuk ke badan hidram melalui katup pernafasan (air valve). Tekanan di sisi bawah katup buang juga berkurang, dan juga karena berat katup buang itu sendiri, maka katup buang kembali terbuka. Tekanan air pada pipa kembali ke tekanan statis sebelum siklus berikutnya terjadi lagi..

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 13. Dalam satu siklus hidram terdapat lima periode yang digambarkan dengan grafik yaitu :. Gambar 7.Diagram siklus kerja pompa hidram. (Sumber : Jahja Hanafie, 1979). Keterangan diagram siklus kerja pompa hidram : 1.. Periode Pertama Akhir siklus yang sebelumnya, kecepatan air melalui ram mulai. bertambah,air melalui katup buang yang sedang terbuka timbul tekanan negatif yang kecil dalam ram..

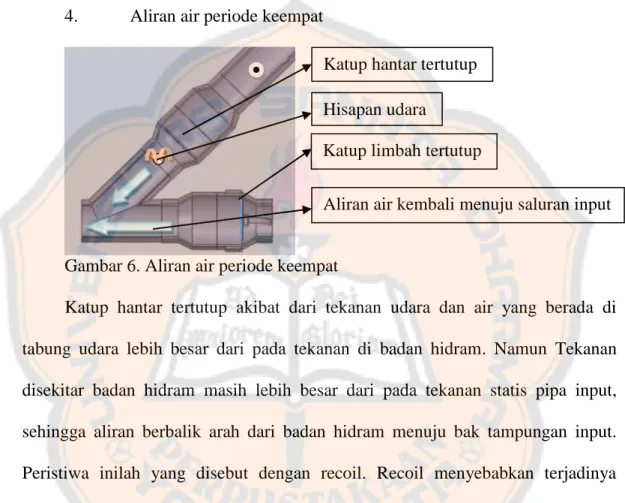

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 2.. 14. Periode Kedua Aliran bertambah sampai maksimum melalui katup buang yang terbuka. dan tekanan dalam pipa-pipa masuk juga bertambah secara bertahap.. 3.. Periode Ketiga Katup buang mulai menutup dengan demikan menyebabkan naiknya. tekanan dalam ram. Kecepatan aliaran dalam pipa pemasukan telah mencapai maksimum.. 4.. Periode Keempat Katup buang tertutup, menyebabkan terjadinya water hammer yang. mendorong air melalui katup penghantar. Kecepatan dalam pipa pemasukan berkurang dengan cepat.. 5.. Periode Kelima Denyut tekanan terpukul kedalam pipa pemasukan, menyebabkan. timbulnya hisapan kecil dalam ram. Katup buang terbuka karena hisapan dan beban dari katup buang. Air mulai mengalir lagi melalui katup buang dan siklus hidraulik ram terulang lagi. (Daniel Ortega Panjaitan dan Tekad Sitepu, September 2012).

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 2.3.. Persamaan Yang Digunakan. 1.. Perhitungan debit menggunakan V-nocth, yaitu :. 15. Dalam perhitungan debit hasil (output) maupun debit buang (limbah), peneliti menggunakan sensor ketinggian. Dari sensor tersebut didapatkan data yang kemudian diolah dengan rumus debit menggunakan vnotch. (Streeter, Victor L., dkk, 1985) ⁄. √. Qt =. Dengan Qt adalah debit air. V-notch.. (2.1) adalah gaya gravitasi.. adalah sudut takik. adalah tinggi air dari permukaan V-notch.. Sehingga rumus untuk debit hasil (output) adalah : q=. ⁄. √. (2.2). Dengan q adalah debit hasil (output). sudut takik V-notch.. adalah gaya gravitasi.. adalah. adalah tinggi air dari permukaan V-notch.. Sedangkan rumus untuk debit limbah adalah : Q=. √. ⁄. Dengan Q adalah debit limbah. takik V-notch.. (2.3) adalah gaya gravitasi.. adalah tinggi air dari permukaan V-notch.. adalah sudut.

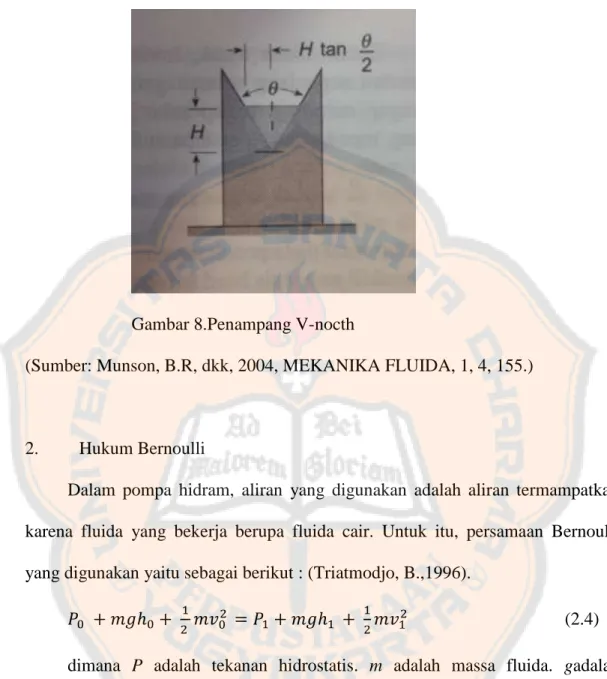

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 16. Gambar 8.Penampang V-nocth (Sumber: Munson, B.R, dkk, 2004, MEKANIKA FLUIDA, 1, 4, 155.). 2.. Hukum Bernoulli Dalam pompa hidram, aliran yang digunakan adalah aliran termampatkan. karena fluida yang bekerja berupa fluida cair. Untuk itu, persamaan Bernoulli yang digunakan yaitu sebagai berikut : (Triatmodjo, B.,1996). (2.4) dimana P adalah tekanan hidrostatis. m adalah massa fluida. gadalah percepatan gravitasi. h adalah tinggi fluida. v adalah kecepatan aliran fluida.. 3.. Tekanan hidrostatis pada fluida. Besarnya tekanan pada fluida dapat dihitung dengan menggunakan rumus : (2.5) P adalah tekanan fluida, ρ adalah massa jenis air, g adalah gaya gravitasi, h adalah ketinggian permukaan air..

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 4.. 17. Kecepatan aliran pada suatu titik Kecepatan aliran pada suatu titik dapat dihitung dengan menggunakan. rumus :(Triatmodjo, B.,1996). v =√. (2.6). denganv adalah kecepatan aliran,. adalah percepatan gravitasi, h adalah. tinggi kolom udara.. 5.. Perhitungan efisiensi hidram.. Setelah didapat hasil dari debit hasil (q) dan debit limbah (Q), maka dilakukan perhitungan untuk mencari efisiensi pompa hidram linier. Untuk perhitungan efisiensi menggunakan persamaan menurut D’ Aubuisson yaitu : (Panjaitan, D.O, dan Sitepu, T.,2012) ηA = (. ). (2.7). ηA adalah efisiensi hidram menurut D’Aubuisson, q adalah debit hasil, Q adalah debit limbah, h adalah ketinggian output, dan H adalah ketinggian input..

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. BAB III METODE PENELITIAN. 3.1.. Alat Penelitian Penelitian ini menggunakan hidram 2 inci, dengan panjang tabung udara. 100 cm, alat yang digunakan untuk pengambilan data adalah : 1.. Pompa Hidram Merupakan komponen utama dalam penelitian. Pompa hidram yang. digunakan adalah pompa hidram linier berukuran 2 inci. 2.. Pompa Air Pompa air digunakan untuk mengisi bak input agar ketersediaan air pada. pompa hidram tetap tersedia. 3.. Pipa Input Pipa paralon input ini berguna untuk menyalurkan air dari bak input ke. hidram linier. Ketersediaan air pada pompa hidram sangat bergantung pada pipa paralon input ini. 4.. Selang Saluran Output Dalam menyalurkan air keluaran pompa, dibutuhkan selang guna. menyalurkan air dari pompa hidram menuju tempat yang ingin dialirkan air tersebut, spesifikasi selang output hidram linear berukuran ¾ in.. 18.

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 5.. 19. Sensor Sebagai pengukur ketinggian permukaan air hasil dan air limbah. Sensor ini. dipakai guna mempermudah dalam pengambilan data, sehingga untuk pengambilan data hidram linear menjadi lebih akurat dan efisien. 6.. Bak V-nocth Bak ini berfungsi untuk menampung hasil dari pemompaan maupun air. limbah. Pada bak ini terdapat v-notch yang berguna untuk mengukur debit yang dihasilkan 7.. Notebook Notebook digunakan sebagai alat pengolah data yang didapatkan oleh. sensor tinggi permukaan air tersebut. Data yang didapatkan dari sensor langsung masuk ke dalam notebook, data masuk dalam notebook dalam program Microsof Exel.. 3.2.. Tahap Persiapan dan Susunan Alat Sebelum proses pengambilan data, proses atau tahap persiapan dan. penyusunan alat akan dilakukan. Mulai dari tahap persiapan pompa hidram, proses persiapan bak input dan ouput hingga persiapan notebook saat pengambilan data. Setelah itu dilakukan pemasangan serta penyusunan alat pada tempat yang tersedia..

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. Gambar 9. Susunan pompa hidram Keterangan gambar susunan alat : 1.. Pompa air.. 2.. Bak tampungan input.. 3.. Pipa saluran input.. 4.. Pompa hidram.. 5.. Selang saluran output.. 6.. Bak tampungan output.. 7.. Sensor ketinggian.. 8.. Bak tampungan air limbah.. 9.. Arduino.. 10.. Notebook.. 20.

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 21. 3.3. Variabel Penelitian Data dalam penelitian ini dibedakan dalam variabel bebas dan variabel terikat. Variabel tersebut yaitu : 1.. Variabel menentukan :. a.. Variasi panjang langkah katup buang yaitu : 1 cm, 1,25 cm, 1,5 cm.. b.. Variasi tinggi input yaitu : 0,7 meter; 1,2 meter; dan 1,7 meter.. c.. Variasi tinggi output yaitu : 3,1 meter; 4,1 meter; dan 5,1meter.. d.. Variasi beban pada katup buangyaitu : 0 gram, 50 gram, 100gram.. 2.. Variabel ditentukan :. a.. Debit air limbah (Q). b.. Debit hasil (q). c.. Efisiensi (ηA) Dalam penelitian ini, terdapat 81 variasi, pengambilan data ketinggian air. bak v-notch dilakukan pada setiap variasi dengan menggunakan alat ukur v-notch. Pengambilan data tersebut dilakukan setiap 8 sampai 10 detik selama 5 menit pada setiap variasi. Sehingga setiap variasi didapat data sebanyak kurang lebih 30 sampai 35 data. Dari perolehan data tersebut dicari nilai rata – rata.. 3.4. Variasi Panjang Langkah Panjang langkah pada hidram berfungsi untuk menentukan langkah gerak katup buang dalam pemompaan hidram linear. Sebagai acuan langkah itu sendiri, panjang langkah di ukur dari kondisi katup buang saat menutup, kemudian katup.

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 22. buang dibuka sesuai dengan variasi langkah yang akan di pakai. Variasi panjang langkah yang digunakan adalah 1 cm, 1,25 cm, dan 1,5 cm. 1. Panjang Langkah 1 cm.. 1 cm. Gambar 10. Panjang langkah 1 cm.. 2. Panjang Langkah 1,25 cm.. 1,25 cm. Gambar 11. Panjang Langkah 1.25 cm..

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 23. 3. Panjang Langkah 1,5 cm.. 1,5 cm. Gambar 12. Panjang Langkah 1.5 cm.. 3.5. Variasi Pemberat Fungsi dari berat pemberat pada hidram adalah sebagai pemberat pada katup buang, agar katup buang dapat kembali terbuka pada saat terjadi siklus pemompaan ataupun saat tidak terjadi siklus pemompaan. Pemberat terbuat dari besi pejal dan aluminium lunak, berat pemberat pada katup buang di variasikan menjadi tiga, yaitu: 1. Tanpa Pemberat. Gambar 13. Tanpa Pemberat.

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 2. Pemberat 50 gram. Gambar 14. Pemberat 50 gram. 3. Pemberat 100 gram. Gambar 15. Pemberat 100 gram.. 3.6. Perbandingan Momen Lengan Beban terhadap Lengan Katup. Gambar 16. Perbandingan momen pada lengan beban dan lengan katup limbah Persamaan momen gaya yang terjadi pada beban dan katup limbah adalah: F1.L1 = F2. L2. 24.

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 25. Dimana F1 adalah gaya yang timbul pada katup limbah. L1 adalah lengan katup limbah ke engsel. F2 adalah gaya yang timbul pada pemberat. L2 adalah lengan beban ke engsel. Momen yang terjadi pada lengan beban (F2.L2), Momen yang terjadi pada katup limbah (F1.L1) . Dari persamaan tersebut dapat diperoleh persamaan untuk memperoleh perbandingan lengan beban terhadap lengan katup limbah yaitu: L2. (. ). 3.7. Variasi Ketinggian Input (H) dan Output (h) Dalam penelitian ini terdapat 3 variasi ketinggian input (H) dan ketinggian output (h), masing-masing variasi, nilai ketinggiannya dinyatakan secara terukur. Ketinggian output (h) di ukur dari pompa hidram linier ke ketinggian permukaan air pada bak output. Untuk ketinggian input (H) di ukur dari pompa hidram linier ke ketinggian permukaan air pada bak input. Hasil pengukuran ketinggian input (H) dan output (h) sebagai berikut: Ketinggian input (H) : 0,7 m, 1,2 m, dan 1,7 m. Ketinggian output (h) : 3,13 m, 4,13 m, dan 5,13 m..

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 26. Bak output. Bak input. Hidram Linier Gambar 17. Ketinggian input dan output.. 3.8. Metode Perhitungan Ketinggian Rata-rata Air Pada Sensor Ketinggian rata-rata air yang diukur sensor pada bak tampung limbah : Hs = (. ). Sebagai contoh perhitungan, ambil salah satu hasil pengambilan data pada variasi panjang langkah 1,25 cm dengan ketinggian input 1,7 m, ketinggian output 3,13 m dan berat pemberat 50 gram : Hs = (. ). Hs = 0,118 m Hs adalah selisih ketinggian permukaan air pada bak tampung limbah dengan ketinggian sensor..

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 27. Tinggi rata – rata air yang diukur sensor pada bak tampung output : Hs = (. ). Sebagai contoh perhitungan, ambil salah satu hasil pengambilan data pada variasi panjang langkah 1,25 cm dengan ketinggian input 1,7 m, ketinggian output 3,13 m dan berat pemberat 50 gram : Hs = (. ). Hs = 0,128 m Hs adalah selisih ketinggian permukaan air pada bak tampung output dengan ketinggian sensor.. 3.9. Perhitungan Ketinggian Air Pada V-nocth Bak Tampung Limbah. Hs 0,15 m Hv limbah. 3 cm Gambar 18. Bak tampung limbah Pada bak tampung output, tinggi total adalah 0,18 m. Maka untuk mendapatkan H total : H total = 0,18 m - 0,03 m H total = 0,15 m.

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 28. H total tidak dihitung dari dasar bak v-notch, namun dihitung pada permukaan dasar v-notch , maka untuk mendapatkan Hv hasil digunakan persamaan : Hv limbah = H total - Hs Sebagai contoh perhitungan, data yang dipergunakan yaitu data dengan ketinggian input 1,7 meter, ketinggian output 3,13 meter, dan pemberat 50 gram, tinggi rata – rata yang diukur sensor pada bak tampung output adalah 0,118 m. Hvlimbah= H total - Hs Hv limbah = 0,15 - 0,118 Hv limbah = 0,032 m.. Perhitungan Ketinggian Air Pada V-nocth Bak Tampung Output. Hs 0,15 m Hv output 3 cm Gambar 19. Bak tampung output Pada bak tampung output, tinggi total adalah 0,18 m. Maka untuk mendapatkan H total : H total = 0,18 - 0,03 H total = 0,15 m.

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 29. H total tidak dihitung dari dasar bak v-notch, namun dihitung pada permukaan dasar v-notch , maka untuk mendapatkan Hv hasil digunakan persamaan : Hv output = H total - Hs Sebagai contoh perhitungan, data yang dipergunakan yaitu data dengan ketinggian input 1,7 meter, ketinggian output 3,13 meter, dan pemberat 50 gram, tinggi rata – rata yang diukur sensor pada bak tampung output adalah 0,128 m. Hvoutput= H total - Hs Hv output = 0,15 - 0,128 Hv output = 0,022 m..

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 3.10. Diagram Flow Chart Pemasangan pompa hidram Variasi panjang langkah (1,25 cm, 1 cm, 1,5 cm) Variasi ketinggian input (1,7 m, 1,2 m, 0,7m). Variasi ketinggian output (3,13m, 4,13 m, 5,13 m) Variasi pemberat (0 gram, 50 gram, 100 gram) Uji coba TIDAK CE. YA. Pengambilan data. CE YA. BELUM. Pengolahan data. selesai Gambar 20. Diagram Alir Penilitian Pompa Hidram. Penjelasan diagram alir penelitian pompa hidram :. 30.

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 31. Setelah pemasangan pompa hidram selesai mulai dengan pemakaian tabung udara dengan panjang 100 cm, katup hantar 103%, tinggi input 1,7 m, dan tinggi output 3,13 m, panjang langkah 1,25 cm, dan pemberat 0 gram, dilakukan uji coba guna mengetahui apakah pompa hidram tersebut bekerja atau tidak. Jika pompa hidram tidak atau belum bekerja secara baik maka pada instalasi pompa akan dilakukan perakitan ulang, namun jika pompa hidram dapat bekerja dengan baik maka akan dilakukan pengambilan data. Ketika data pada variasi pertama dengan pemakaian tabung udara 100 cm, katup hantar 103%, tinggi input 1,7 m, dan tinggi output 3,13 m, panjang langkah 1,25 cm, beban 0 gram selesai diabil, maka langkah selanjutnya yaitu mengganti beban output dengan 50 gram dan 100 gram. Jika data pada variasi tersebut sudah didapatkan, selanjutnya melakukan penggantian terhadap tinggi outputnya menjadi 4,13 m, setelah selesai mengganti tinggi output menjadi 5,13 m. Jika data pada variasi ketiga sudah didapatkan, selanjutnya tinggi input dirubah menjadi 1,2 m , kemudian ulang seperti langkah sebelumnya yaitu mengganti variasi beban dan ketinggian output, cara tersebut juga dipakai di ketinggian input 0,7 m, setelah selesai panjang langkah pada hidram diganti menjadi 1 cm dan lakukan kembali seperti langkah pertama. Setelah selesai pada variasi panjang langkah 1 cm, lakukan langkah tersebut terus menerus hingga sampai pada panjang langkah 1,5 cm. Jika semua variasi sudah dilakukan dan semua data sudah didapatkan, maka data yang diperoleh kemudian diolah dan dilakukan pembahasan..

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. BAB IV HASIL DAN PEMBAHASAN. 4.1.. Hasil Penelitian Proses pengambilan data pada penelitian ini menggunakan sensor. ketinggian yang diletakkan pada bak tampung V-notch. Data yang diperoleh berupa jarak ketinggian dari sensor ke permukaan air, kemudian diolah dan dari data tersebut akan diperoleh jarak dari ujung V-notch ke permukaan air yang kemudian akan digunakan untuk menentukan besarnya debit hasil. Terdapat beberapa hal yang menghambat dalam proses pengambilan data seperti adanya kotoran yang masuk kedalam pompa hidram dan adanya kebocoran pada beberapa bagian pompa hidram. Hal ini menyebabkan diperolehnya data yang kurang baik, sehingga data yang kurang baik tersebut dihilangkan.. Dari hasil penelitian didapatkan data sebagi berikut :. 32.

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 33. Tabel 1. Hasil penelitian pompa hidram dengan tinggi input 1,7 meter dan panjang langkah 1,25 cm.. 0,119. Hv Limbah (m) 0,031. Hv Output (m) 0,023. 0,128. 0,118. 0,032. 0,022. 100. 0,126. 0,115. 0,035. 0,024. 4,13. 0. 0,131. 0,119. 0,031. 0,019. 5. 4,13. 50. 0,131. 0,118. 0,032. 0,019. 6. 4,13. 100. 0,129. 0,116. 0,034. 0,021. 7. 5,13. 0. 0,137. 0,120. 0,030. 0,013. 8. 5,13. 50. 0,136. 0,118. 0,032. 0,014. 9. 5,13. 100. 0,136. 0,118. 0,032. 0,014. NO. h output (m). Pemberat (g). Hs (m). Hs (m). 1. 3,13. 0. 0,127. 2. 3,13. 50. 3. 3,13. 4. Tabel 2. Hasil penelitian pompa hidram dengan tinggi input 1,2 meter dan panjang langkah 1,25 cm. NO. h output (m). Pemberat (g). Hs (m). Hs (m). 1 2 3 4 5 6 7 8 9. 5,13 5,13 5,13 4,13 4,13 4,13 3,13 3,13 3,13. 0 50 100 0 50 100 0 50 100. 0,132 0,132 0,131 0,131 0,130 0,128 0,126 0,127 0,127. 0,107 0,105 0,102 0,108 0,105 0,101 0,108 0,105 0,102. Hv Limbah (m) 0,043 0,045 0,048 0,042 0,045 0,049 0,042 0,045 0,048. Hv Output (m) 0,018 0,018 0,019 0,019 0,020 0,022 0,024 0,023 0,023.

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 34. Tabel 3. Hasil penelitian pompa hidram dengan tinggi input 0,7 meter dan panjang langkah 1,25 cm. NO. h output (m). Pemberat (g). Hs (m). Hs (m). 1 2 3 4 5 6 7 8 9. 3,13 3,13 3,13 4,13 4,13 4,13 5,13 5,13 5,13. 0 50 100 0 50 100 0 50 100. 0,134 0,135 0,136 0,137 0,137 0,138 0,140 0,140 0,140. 0,105 0,101 0,098 0,107 0,103 0,099 0,107 0,103 0,099. Hv Limbah (m) 0,045 0,049 0,052 0,043 0,047 0,051 0,043 0,047 0,051. Hv Output (m) 0,016 0,015 0,014 0,013 0,013 0,012 0,010 0,010 0,010. Tabel 4. Hasil penelitian pompa hidram dengan tinggi input 0,7 meter dan panjang langkah 1 cm. NO. h output (m). Pemberat (g). Hs (m). Hs (m). 1 2 3 4 5 6 7 8 9. 5,13 5,13 5,13 4,13 4,13 4,13 3,13 3,13 3,13. 0 50 100 0 50 100 0 50 100. 0,143 0,143 0,143 0,143 0,144 0,144 0,143 0,142 0,141. 0,114 0,113 0,111 0,116 0,111 0,111 0,116 0,112 0,110. Hv Limbah (m) 0,036 0,037 0,039 0,034 0,039 0,039 0,034 0,038 0,040. Hv Output (m) 0,007 0,007 0,007 0,007 0,006 0,006 0,007 0,009 0,009.

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 35. Tabel 5. Hasil penelitian pompa hidram dengan tinggi input 1,2 meter dan panjang langkah 1 cm. NO 1 2 3 4 5 6 7 8 9. h output (m) 3,13 3,13 3,13 4,13 4,13 4,13 5,13 5,13 5,13. Pemberat (g). Hs (m). Hs (m). 0 50 100 0 50 100 0 50 100. 0,139 0,139 0,139 0,140 0,140 0,140 0,141 0,141 0,141. 0,116 0,116 0,116 0,117 0,116 0,116 0,115 0,112 0,110. Hv Limbah (m) 0,034 0,034 0,034 0,033 0,034 0,034 0,035 0,038 0,040. Hv Output (m) 0,011 0,011 0,011 0,010 0,010 0,010 0,009 0,009 0,009. Tabel 6. Hasil penelitian pompa hidram dengan tinggi input 1,7 meter dan panjang langkah 1 cm. NO. h output (m). Pemberat (g). Hs (m). Hs (m). 1 2 3 4 5 6 7 8 9. 5,13 5,13 5,13 4,13 4,13 4,13 3,13 3,13 3,13. 0 50 100 0 50 100 0 50 100. 0,139 0,139 0,138 0,139 0,139 0,138 0,139 0,139 0,138. 0,120 0,118 0,117 0,120 0,118 0,117 0,121 0,118 0,117. Hv Limbah (m) 0,030 0,032 0,033 0,030 0,032 0,033 0,029 0,032 0,033. Hv Output (m) 0,011 0,011 0,012 0,011 0,011 0,012 0,011 0,011 0,012.

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 36. Tabel 7. Hasil penelitian pompa hidram dengan tinggi input 1,7 meter dan panjang langkah 1,5 cm. NO. h output (m). Pemberat (g). Hs (m). Hs (m). 1 2 3 4 5 6 7 8 9. 3.13 3.13 3.13 4.13 4.13 4.13 5.13 5.13 5.13. 0 50 100 0 50 100 0 50 100. 0.121 0.122 0.124 0.126 0.125 0.124 0.127 0.128 0.128. 0.107 0.105 0.101 0.107 0.104 0.101 0.107 0.105 0.101. Hv Limbah (m) 0.043 0.045 0.049 0.043 0.046 0.049 0.043 0.045 0.049. Hv Output (m) 0.029 0.028 0.026 0.024 0.025 0.026 0.023 0.022 0.022. Tabel 8. Hasil penelitian pompa hidram dengan tinggi input 1,2 meter dan panjang langkah 1,5 cm. NO. h output (m). Pemberat (g). Hs (m). Hs (m). 1 2 3 4 5 6 7 8 9. 5.13 5.13 5.13 4.13 4.13 4.13 3.13 3.13 3.13. 0 50 100 0 50 100 0 50 100. 0.132 0.131 0.130 0.127 0.127 0.126 0.127 0.127 0.126. 0.104 0.100 0.097 0.104 0.101 0.096 0.105 0.101 0.097. Hv Limbah (m) 0.046 0.050 0.053 0.046 0.049 0.054 0.045 0.049 0.053. Hv Output (m) 0.018 0.019 0.020 0.023 0.023 0.024 0.023 0.024 0.024.

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 37. Tabel 9. Hasil penelitian pompa hidram dengan tinggi input 0,7 meter dan panjang langkah 1,5 cm. NO. h output (m). Pemberat (g). Hs (m). Hs (m). 1 2 3 4 5 6 7 8 9. 3.13 3.13 3.13 4.13 4.13 4.13 5.13 5.13 5.13. 0 50 100 0 50 100 0 50 100. 0.131 0.132 0.133 0.136 0.136 0.137 0.138 0.138 0.138. 0.100 0.096 0.094 0.100 0.097 0.093 0.101 0.097 0.092. 4.2.. Hv Limbah (m) 0.050 0.054 0.056 0.050 0.053 0.057 0.049 0.053 0.058. Hv Output (m) 0.019 0.018 0.017 0.014 0.014 0.013 0.012 0.012 0.012. Perhitungan Debit Perhitungan. debit. hasil. (q),. debit. limbah. (Q)dilakukan. dengan. mempergunakan data-data seperti tersaji pada Tabel 1. Data lain yang dipergunakan yaitu : Gaya gravitasi (g). : 9,8 m/s2. Sudut Ø. : 60o. Tan Ø/2. : 0,58. Perhitungan Debit hasil (q) Perhitungan. debit. hasil. pada. menggunakan persamaan : q=. √. ⁄. percobaan. pompa. hidram. dihitung.

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 38. Sebagai contoh perhitungan, data yang dipergunakan yaitu data dengan ketinggian input 1,7 meter, ketinggian output 3,13 meter dan pemberat 50 gram. (Pengambilan contoh pada Tabel 1). Hvoutput yaitu 0,022 meter. q=. √. q=. √. ⁄. q = 6,085 l/menit Hasil perhitungan untuk data yang lain, secara lengkap disajikan pada Tabel 10, Tabel 11, Tabel 12.. Perhitungan Debit Limbah (Q) Perhitungan debit limbah pada percobaan pompa hidram dihitung menggunakan persamaan : Q=. ⁄. √. Sebagai contoh perhitungan, data yang dipergunakan yaitu data dengan ketinggian input 1,7 meter, ketinggian output 3,13 meter dan pemberat 50 gram. (Pengambilan contoh pada Tabel 1). Hvlimbah yaitu 0,032 meter. Q=. √. Q=. √. ⁄. ⁄. Q = 15,065 l/menit Hasil perhitungan untuk data yang lain, secara lengkap disajikan pada Tabel 10, Tabel 11, Tabel 12..

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 4.3.. Perhitungan Efisiensi (. 39. ). Perhitungan efisiensi pompa hidram dihitung menggunakan persamaan : (. ). Sebagai contoh perhitungan, data yang dipergunakan yaitu data dengan ketinggian input 1,7 meter, ketinggian output 3,13 meter dan pemberat 50 gram (Pengambilan contoh pada Tabel 1). q = 6,085 l/menit. Q = 15,065 l/menit. (. ). (. (. ). ). % Hasil perhitungan untuk data yang lain, secara lengkap disajikan pada Tabel 10, Tabel 11, Tabel 12..

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 40. Tabel 10. Hasil perhitungan debit limbah (Q), debit hasil (q) dan efisiensi ( NO 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27. ) pada input 0,7 meter.. h output (m) 3,13 4,13 5,13 3,13 4,13 5,13 3,13 4,13 5,13 3,13 4,13 5,13 3,13 4,13 5,13 3,13 4,13 5,13 3,13 4,13 5,13 3,13 4,13 5,13 3,13 4,13 5,13. Panjang langkah (cm) 1 1 1 1,25 1,25 1,25 1,5 1,5 1,5 1 1 1 1,25 1,25 1,25 1,5 1,5 1,5 1 1 1 1,25 1,25 1,25 1,5 1,5 1,5. pemberat (g) 0 0 0 0 0 0 0 0 0 50 50 50 50 50 50 50 50 50 100 100 100 100 100 100 100 100 100. nilai g (m/s^2) 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8. Qlimbah (l/m) 17,135 17,842 19,936 35,736 30,841 31,295 46,762 46,030 44,030 23,730 24,439 21,472 44,452 38,351 39,914 56,002 52,125 51,960 26,984 24,893 24,913 51,608 47,068 48,624 60,381 64,356 66,216. qhasil (l/m) 0,377 0,318 0,308 2,663 1,479 0,796 4,014 1,815 1,216 0,545 0,243 0,366 2,194 1,716 0,842 3,489 1,768 1,362 0,591 0,228 0,377 2,007 1,302 0,853 2,983 1,608 1,257. Efisiensi D'aubuisson 9,547 10,244 11,051 30,751 26,763 18,030 35,044 22,196 19,531 9,962 5,757 12,194 20,856 25,056 15,008 26,003 19,193 18,560 9,504 5,317 10,835 16,599 15,752 12,533 20,870 14,263 13,536.

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 41. Tabel 11. Hasil perhitungan debit limbah (Q), debit hasil (q) dan efisiensi (. ) pada input 1,2 meter.. NO. h output (m). Panjang Langkah (cm). Pemberat (g). nilai g (m/s^2). 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27. 3,13 4,13 5,13 3,13 4,13 5,13 3,13 4,13 5,13 3,13 4,13 5,13 3,13 4,13 5,13 3,13 4,13 5,13 3,13 4,13 5,13 3,13 4,13 5,13 3,13 4,13 5,13. 1 1 1 1,25 1,25 1,25 1,5 1,5 1,5 1 1 1 1,25 1,25 1,25 1,5 1,5 1,5 1 1 1 1,25 1,25 1,25 1,5 1,5 1,5. 0 0 0 0 0 0 0 0 0 50 50 50 50 50 50 50 50 50 100 100 100 100 100 100 100 100 100. 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8. Debit buang (Q) (l/m) 17,065 15,827 18,286 29,164 29,363 31,148 35,567 36,689 36,645 16,959 16,995 22,561 35,721 35,637 35,885 43,410 44,078 46,030 17,241 17,206 25,608 40,561 43,099 41,334 54,017 56,636 52,262. Debit hasil (q) (l/m) 0,981 0,726 0,694 7,118 4,075 3,470 6,534 6,444 3,602 1,000 0,813 0,673 6,257 4,419 3,684 6,932 6,569 3,971 0,987 0,758 0,629 6,550 5,752 3,927 7,307 7,015 4,379. Efisiensi D'aubuisson (%) 14,111 15,012 15,559 50,918 41,731 42,641 40,278 51,163 38,070 14,455 15,638 12,315 38,683 37,783 39,607 35,739 44,419 33,784 14,060 14,445 10,201 36,082 40,323 36,910 30,925 37,740 32,886.

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 42. Tabel 12. Hasil perhitungan debit limbah (Q), debit hasil (q) dan efisiensi (. ) pada input 1,7 meter.. NO. h output (m). Panjang Langkah (cm). Pemberat (g). nilai g (m/s^2). 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27. 3,13 4,13 5,13 3,13 4,13 5,13 3,13 4,13 5,13 3,13 4,13 5,13 3,13 4,13 5,13 3,13 4,13 5,13 3,13 4,13 5,13 3,13 4,13 5,13 3,13 4,13 5,13. 1 1 1 1,25 1,25 1,25 1,5 1,5 1,5 1 1 1 1,25 1,25 1,25 1,5 1,5 1,5 1 1 1 1,25 1,25 1,25 1,5 1,5 1,5. 0 0 0 0 0 0 0 0 0 50 50 50 50 50 50 50 50 50 100 100 100 100 100 100 100 100 100. 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8. Debit buang (Q) (l/m) 11,970 12,471 12,314 13,525 13,516 12,471 32,008 31,042 32,218 14,484 14,581 15,000 15,065 15,065 15,000 34,313 37,047 35,624 15,833 15,713 16,046 18,655 16,924 14,842 44,452 43,000 43,839. Debit hasil (q) (l/m) 1,039 1,000 0,962 6,863 4,001 1,471 11,338 7,015 6,479 1,039 1,030 1,136 6,085 3,957 1,834 11,119 8,302 5,802 1,374 1,200 1,193 7,392 5,320 1,791 9,093 8,926 6,149. Efisiensi D'aubuisson (%) 14,656 17,975 21,795 61,757 55,289 31,717 47,991 44,620 50,344 12,282 15,969 21,175 52,784 50,355 32,757 44,903 44,317 42,118 14,649 17,171 20,812 52,067 57,898 32,378 31,158 41,613 36,991.

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 4.4.. 43. Pembahasan Dari hasil penelitian di atas, untuk penjelasan dari Tabel 10, Tabel 11, dan. Tabel 12, tentang hubungan antara panjang langkah dan ketinggian output (h) terhadap debit hasil (q) pada ketinggian input (H) dan pemberat adalah sebagai berikut:. 4,500. Tanpa pemberat. Pemberat 50 gram. Pemberat 100 gram. 4,000. q(debit hasil) (l/m). 3,500 3,000 2,500 2,000 1,500 1,000 0,500 0,000 3,13. 4,13. 5,13. 3,13. 4,13. 5,13. 3,13. 4,13. 5,13. ketinggian output (h) (m) langkah 1 langkah 1,25 langkah 1,5. Gambar 21.Grafik hubungan antara panjang langkah dan ketinggian output terhadap debit hasil pada ketinggian input 0,7 m dan pemberat 0 gram, 50 gram, dan 100 gram..

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 44. Berdasarkan gambar diatas, debit hasil terbaik sebesar 4,014 l/m diperoleh pada ketinggian output 3,13 m dengan pemberat 0 gram atau tanpa pemberat dan panjang langkah 1,5 m. Berdasarkan gambar diatas, bisa dilihat juga bahwa semakin tinggi output, maka semakin turun nilai debit hasilnya. Ini menunjukan bahwa semakin tinggi output, semakin besar pula energi yang dibutuhkan pompa hidram untuk menaikan atau memompa air naik. Ini sesuai dengan persamaan (2.5) yaitu dengan input yang tetap dan menghasilkan kecepatan aliran air yang sama, maka energi yang dihasilkan pun juga sama. Sehingga, dengan energi yang sama dan dipakai untuk menaikan pada variasi ketinggian output, maka semakin tinggi output, debit hasilnya akan semakin rendah. Untuk variasi pemberatnya sendiri nilai terbaik pada grafik ini didapat pada pemberat 0 gram atau tanpa pemberat. Tanpa pemberat disini maksudnya adalah pada tuas katup buang pompa hidram tidak diberi pemberat sama sekali atau 0, tetapi karena pompa hidram ini menggunakan engsel dan tuas pada katup buangnya sehingga sudah memiliki berat sendiri pada katup buang, tetapi itu semua diabaikan sehingga tidak ada perhitungan berat pada engsel katup buang atau bisa dikatakan dihitung 0 gram, jika pompa tersebut tidak diberi pemberat atau beban. Pada pemompaan pompa hidram linear dengan pemberat 0 gram ini, waktu penutupan katup buang sangat cepat, sehingga pemompaan terjadi lebih banyak dibanding menggunakan pemberat lain. Untuk panjang langkah sendiri, panjang 1,5 cm merupakan variasi panjang langkah terbaik dibandingkan dengan variasi panjang langkah lainnya. Hal ini bisa dikarenakan jarak main pada langkah ini lebih panjang, sehingga.

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 45. dapat menghasilkan tekanan yang besar pada saat pemompaan pompa hidram, maka dapat menaikan air dengan debit yang cukup banyak.. Tanpa pemberat. Pemberat 50 gram. Pemberat 100 gram. 8,000 7,000. q(debit hasil) (l/m). 6,000 5,000 4,000 3,000 2,000 1,000 0,000 3,13. 4,13. 5,13. 3,13. 4,13. 5,13. ketinggian output (m). 3,13. 4,13. 5,13. langkah 1 langkah 1,25 langkah 1,5. Gambar 22.Grafik hubungan antara panjang langkah dan ketinggian output terhadap debit hasil pada ketinggian input 1,2 m dan pemberat 0 gram, 50 gram, dan 100 gram.. Gambar 22.diatas adalah hubungan antara panjang langkah dan ketinggian output terhadap debit hasil pada ketinggian input 1,2 m dan pemberat 0 gram, 50 gram, dan 100 gram. Dari grafik tersebut didapat nilai debit hasil terbaik sebesar.

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 46. 7,307 l/m, nilai tersebut didapatkan pada ketinggian output 3,13 m, dengan pemberat 100 gram dan panjang langkah 1,5 m. Dilihat dari grafik diatas ketinggian output tetap mempengaruhi nilai debit hasilnya, dimana ketinggian output bertambah, maka nilai debit hasilnya turun. Pada gambar grafik 20. dengan input 0,7 m, debit hasil terbaik adalah 4,014 l/mpada output 3,13 m dengan panjang langkah 1,5 cm dan pemberat 0 gram. Jika melihat perbandingan antara kedua gambar grafik tersebut menunjukan bahwa ketinggian input juga mempengaruhi debit hasil yang dihasilkan, semakin tinggi input maka debit hasilnya juga semakin banyak. Hal tersebut dikarenakan semakin tinggi input maka semakin besar kecepatan aliran yang dihasilkan dan mengakibatkan tekanan didalam tabung pompa hidram semakin besar, sehingga debit pemompaan air semakin banyak. Hal tersebut sesuai dengan teori tentang kecepatan aliran fuida, dimana pada persamaan (2.5) tentang kecepatan aliran fluida, semakin tinggi letak input pada pompa hidram maka kecepatan fluida yang dihasilkan juga semakin besar, hal ini berpengaruh pada banyaknya fluida yang mengalir menuju badan pompa karena pengaruh tekanan. Selain karena pengaruh tekanan, bertambahnya debit hasil juga dipengaruhi oleh energi potensial fluida. Jika menggunakan persamaan (2.4) mengenai energi potensial,semakin tinggi inputnyamaka energi yang dihasilkan untuk memompa air juga semakin besar sehingga menghasilkan debit hasil yang banyak juga. Dilihat dari grafik tersebut apabila ketinggian input semakin tinggi maka debit hasil bertambah. Seperti pada gambar grafik 21. dengan input 0,7 m debit hasil terbaik sebesar 4,014 l/m dan pada gambar grafik 22. dengan input 1,2 m debit yang dihasilkan 7,307 l/m..

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 12,000. Tanpa pemberat. Pemberat 50 gram. 47. Pemberat 100 gram. q(debit hasil) (l/m). 10,000. 8,000. 6,000. 4,000. 2,000. 0,000 3,13. 4,13. 5,13. 3,13. 4,13. 5,13. 3,13. 4,13. 5,13. ketinggian output (m) langkah 1 langkah 1,25 langkah 1,5. Gambar 23.Grafik hubungan antara panjang langkah dan ketinggian output terhadap debit hasil pada ketinggian input 1,7 m dan pemberat 0 gram, 50 gram, dan 100 gram.. Dari gambar 23.diatas nilai debit hasil terbaik sebesar 11,338 l/m, nilai ini didapat pada ketinggian output 3,13 m, dengan pemberat 0 gram atau tanpa pemberat dan panjang langkah 1,5 cm. Dari ketiga gambar grafik diatas menunjukan ketinggian output 3,13 m, menghasilkan debit hasil yang paling besar. Hal ini menunjukan bahwa pada.

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 48. ketinggian 3,13 m memperoleh energi yang lebih besar dari pada ketinggian output 4,13 m, dan 5,13 m. Untuk panjang langkah pada gambar grafik 23. debit hasil terbaik dengan panjang langkah 1,5 cm sama seperti pada gambar grafik 21. dan gambar grafik 22. Hal ini menunjukan bahwa panjang langkah 1,5 cm dapat menghasilkan tekanan yang paling baik dibanding dengan panjang langkah 1 cm dan 1,25 cm. Sedangkan untuk pemberatnya sendiri, rata-rata hasil terbaik yang menghasilkan debit hasil terbaik pada pemberat 0 gram atau tanpa pemberat. Dilihat dari gambar grafik 23, gambar grafik 22, dan gambar grafik 21. variasi input 1,7 m pada gambar grafik 23. menghasilkan debit hasil yang paling baik, hal ini menunjukan bahwa pada input 1,7 m menghasilkan energi pemompaan yang lebih besar, sehingga dapat menghasilkan debit hasil sebesar 11,338 l/m, dibandingkan pada input 1,2 m yang menghasilkan debit hasil sebesar 7,307 l/m atau dibandingkan pada input 0,7 m yang hanya menghasilkan debit hasil sebesar 4,014 l/m..

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 49. Dari hasil penelitian di atas, untuk penjelasan dari Tabel 10, Tabel 11, dan Tabel 12,tentang hubungan antara panjang langkah dan ketinggian output (h) terhadap efisiensi (. ) pada ketinggian input (H) dan pemberat adalah sebagai. berikut:. 40. Tanpa pemberat. Pemberat 50 gram. Pemberat 100 gram. 35 30. Efisiensi (%). 25 20 15 10 5 0 3,13. 4,13. 5,13. 3,13. 4,13. 5,13. ketinggian output (m). 3,13. 4,13. 5,13. langkah 1 langkah 1,25 langkah 1,5. Gambar 24. Grafik hubungan antara panjang langkah dan ketinggian output terhadap efisiensi pada ketinggian input 0,7 m dan pemberat 0 gram, 50 gram, dan 100 gram..

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 50. Gambar grafik 24.di atas adalah grafik hubungan panjang langkah dengan ketinggian output terhadap efisiensi (η) pada ketinggian input (H) 0,7 m dan pemberat 0 gram, 50 gram dan 100 gram . Dari grafik tersebut didapatkan nilai efisiensi tertinggi yaitu 35,044 %. Nilai tersebut didapatkan pada ketinggian input 0,7 meter dan ketinggian output 3,13 meter dengan pemberat 0 gram atau tanpa pemberat dan panjang langkah 1,5 cm. Nilai efisiensi terendahnya sebesar 5,317 %, nilai tersebut didapatkan pada tinggi input 0,7 meter dan output 4,13 meter dengan pemberat 100 gram dan panjang langkah 1 cm.Dari grafik diatas ketinggian output, berat pemberat dan panjang langkah tetap mempengaruhi hasil efisiensi pompa hidram linier..

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. Tanpa pemberat. Pemberat 50 gram. 60. 51. Pemberat 100 gram. 50. Efisiensi (%). 40. 30. 20. 10. 0 3,13. 4,13. 5,13. 3,13. 4,13. 5,13. 3,13. 4,13. 5,13. ketinggian output (m) langkah 1 langkah 1,25 langkah 1,5. Gambar 25. Grafik hubungan antara panjang langkah dan ketinggian output terhadap efisiensi pada ketinggian input 1,2 m dan pemberat 0 gram, 50 gram, dan 100 gram.. Gambar grafik 25. di atas adalah grafik hubungan panjang langkah dengan ketinggian output terhadap efisiensi (η) pada ketinggian input (H) 1,2m dan pemberat 0 gram, 50 gram dan 100 gram . Dari grafik tersebut didapatkan nilai efisiensi tertinggi yaitu 51,163 %. Nilai tersebut didapatkan pada ketinggian input 1,2 meter dan ketinggian output 4,13 meter dengan pemberat 0 gram atau tanpa.

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 52. pemberat dan panjang langkah 1,5 cm. Nilai efisiensi terendahnya sebesar 10,201 %, nilai tersebut didapatkan pada tinggi input 1,2 meter dan output 5,13 meter dengan pemberat 100 gram dan panjang langkah 1 cm. Dari perbandingan gambar grafik 25. dengan dengan gambar grafik 24. diatas ketinggian input mempengaruhi hasil efisiensi, semakin tinggi ketingian input maka hasil efisiensinnya semakin baik juga.. 70. 60. Efisiensi (%). 50. 40. 30. 20. 10. 0 3,13. 4,13. 5,13. 3,13. 4,13. 5,13. 3,13. 4,13. 5,13. ketinggian output (m) langkah 1 langkah 1,25 langkah 1,5.

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 53. Gambar 26. Grafik hubungan antara panjang langkah dan ketinggian output terhadap efisiensi pada ketinggian input 1,7 m dan pemberat 0 gram, 50 gram, dan 100 gram.. Gambar grafik 26. di atas adalah grafik hubungan panjang langkah dengan ketinggian output terhadap efisiensi (η) pada ketinggian input (H) 1,7 m dan pemberat 0 gram, 50 gram dan 100 gram . Dari grafik tersebut didapatkan nilai efisiensi tertinggi yaitu 61,757 %. Nilai tersebut didapatkan pada ketinggian input 1,7 meter dan ketinggian output 3,13 meter dengan pemberat 0 gram atau tanpa pemberat dan panjang langkah 1,25 cm. Nilai efisiensi terendahnya sebesar 12,282 %, nilai tersebut didapatkan pada tinggi input 1,7 meter dan output 3,13 meter dengan pemberat 50 gram dan panjang langkah 1 cm. Dari ketiga gambar grafik diatas menunjukan bahwa ketinggian input mempengaruhi nilai efisiensinya, disamping itu juga dari data tabel diatas menunjukan bahwa semakin tinggi input debit limbah yang dihasilkan semakin kecil, sehingga nilai efisiensi dari pompa hidram bisa semakin baik. Seperti pada persamaan (2.7) yaitu tentang persamaan efisiensi, pebandingan antara debit hasil dengan debit limbah, jika debit limbah semakin kecil, maka efisiensi yang dihasilkan semakin baik..

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. BAB V PENUTUP 5.1.. Kesimpulan Dari data dan gambar grafik pompa hidram linier 2 inci dengan panjang. tabung udara 100 cm, dapat disiimpulkan bahwa : 1.. Debit hasil (q) terbaik pompa hidram linier 2 inci dengan panjang tabung. udara 100 cm yang dipengaruhi oleh variasi ketinggian input, ketinggian output, panjang langkah dan pemberat adalah : Pada ketinggian input 0,7 meter, debit hasil terbaik sebesar 4,014 l/m, nilai tersebut didapat pada ketinggian output 3,13 meter dengan menggunakan panjang langkah 1,5 cm dan pemberat 0 gram atau tanpa pemberat. Pada ketinggian input 1,2 meter, debit hasil terbaik sebesar 7,307 l/m, nilai tersebut didapat pada ketinggian output 3,13 meter dengan menggunakan panjang langkah 1,5 cm dan pemberat 100 gram. Pada ketinggian input 1,7 meter, debit hasil terbaik sebesar 11,338 l/m, nilai tersebut didapat pada ketinggian output 3,13 meter dengan menggunakan panjang langkah 1,5 cm dan pemberat 0 gram atau tanpa pemberat. 2.. Efisiensi (. ) terbaik pompa hidram linier 2 inci dengan panjang tabung. udara 100 cm yang dipengaruhi oleh variasi ketinggian input, ketinggian output, panjang langkah dan pemberat adalah :. 54.

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. 55. Pada ketinggian input 0,7 meter, efisiensi terbaik sebesar 35,044%, nilai tersebut didapat pada ketinggian output 3,13 meter dengan menggunakan panjang langkah 1,5 cm dan pemberat 0 gram atau tanpa pemberat. Pada ketinggian input 1,2 meter, debit hasil terbaik sebesar 51,163 %, nilai tersebut didapat pada ketinggian output 4,13 meter dengan menggunakan panjang langkah 1,5 cm dan pemberat 0 gram atau tanpa pemberat. Pada ketinggian input 1,7 meter, debit hasil terbaik sebesar 61,757 %, nilai tersebut didapat pada ketinggian output 3,13 meter dengan menggunakan panjang langkah 1,25 cm dan pemberat 0 gram tanpa pemberat.. 5.2.. Saran 1. Pada saat pengambilan data diusahakan agar sensor ketinggian dipasang secara datar, sejajar dengan ketinggian pada bak tampung. Sehingga sensor dapat membaca ketingian air secara akurat. 2. Pada saat pengambilan data sebisa mungkin hindari aliran angin dan daun daunan berguguran yang masuk dalam bak, yang dapat mengakibatkan gangguan sensor pada saat mengukur ketinggian air..

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. DAFTAR PUSTAKA Cahyanta, Y. A. dan Indrawan. (1996). Studi Terhadap PrestasiPompa Hydraulic Ram Dengan Variasi Beban Katup Limbah, Jurnal Ilmiah Teknik Mesin, Cakram. Candrika, M. (2014) : Rancang Bangun dan Pengukuran Debit Pompa Hidram Pada Ketinggian Permukaan Air 0,3 Meter dengan Sudut Kemiringan Pipa Penghantar 00, Jurnal Skripsi, 8. Fane, Didin S, Sutanto, R, Mara, I.Made. (2012) : Pengaruh Konfigurasi Tabung Kompresor Terhadap Unjuk Kerja Pompa Hidram, Jurnal Teknik Mesin Universitas Mataram, 2, 1-5. Munson, B.R, Young, D. F, Okiishi, T.H, (2004) :MEKANIKA FLUIDA, 1, 4, 155, Erlangga, Jakarta. Panjaitan, D.O, dan Sitepu, T. (2012) :Rancang Bangun Pompa Hidram dan Pengujian Pengaruh Variasi Tinggi Tabung Udara dan Panjang Pipa Pemasukan Terhadap Unjuk Kerja Pompa Hidram, Jurnal e-dinamis, 2, 1-9. Streeter, Victor L., Wylie E. Benjamin., 1985, Mekanika Fluida, Erlangga, Jakarta, 8 (2), pp 345-347. Triatmodjo, B. (1996) : Hidraulika 1, Beta Offset, Yogyakarta, 4, 2, 144-154.. 56.

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. LAMPIRAN. Pompa air digunakan untuk mengisi air pada bak input.. Bak tampungan limbah dan sensor pengukur ketinggian.. 57.

PLAGIAT PLAGIATMERUPAKAN MERUPAKANTINDAKAN TINDAKANTIDAK TIDAKTERPUJI TERPUJI. Hidram Linier 2 inci dengan tabung udara. Tabung Udara dengan panjang 100 cm. Katub Buang dengan variasi panjang langkah. 58.
