GAMBAR

(2)
(3)
(4)
(5)
(6)
(7)
(8)

FUNGSI GAMBAR TEKNIK :

•Penyampaian Informasi

•Penyimpanan dan penggunaan keterangan (data teknis)

•Cara-cara pemikiran (perencanaan) dala penyiapan informasi

STANDAR UKURAN KERTAS MENURUT ISO:

-A4→ 210 mm x 297 mm -A3→ 297 mm x 420 mm -A2 → 420 mm x 594 mm -A1 → 594 mm x 840 mm

-A0 → 841 mm x 1189 mm -A0 & A1 garis tepi 20 mm -A2, A3 & A4 garis tepi 10 mm

(9)

PERALATAN & PERLENGKAPAN MENGGAMBAR

-Meja gambar & kursi -Pensil mekanik 0.3 &

0.5

-Kertas gambar -Karet & mall penghapus

-Penggaris (min. 30 cm)

-Penggaris segitiga (45° & 30°-60°)

-Mall huruf 0.3 & 0.5

& lingkaran

-Jangka & busur derajat

-Rapido 0.1, 0.3 & 0.5 -Kalkulator

(10)

MACAM-MACAM GARIS DAN PENGGUNAANYA:

(11)
(12)

TEKNIK MENGGAMBAR GARIS GORES DAN GARIS BERTITIK:

(13)

CARA PEMBERIAN TITLE GAMBAR:

(14)

Contoh Gambar Teknik 1

(15)

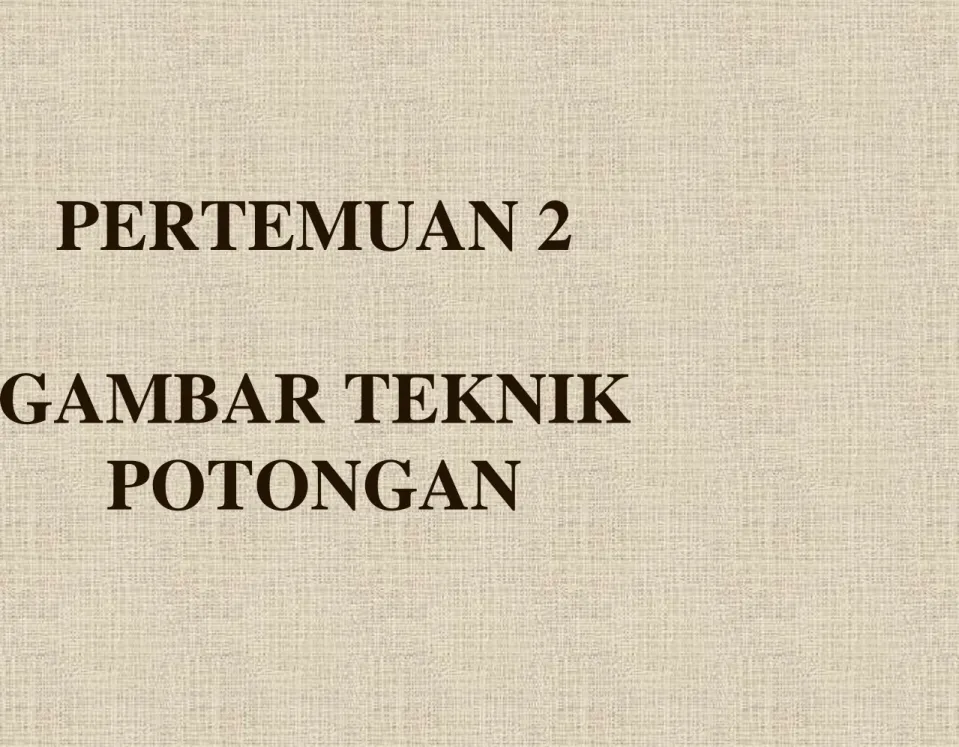

PERTEMUAN 2

GAMBAR TEKNIK

POTONGAN

(16)

JENIS-JENIS POTONGAN:

•Potongan penuh

•Potongan setengah

•Potongan setempat

•Potongan meloncat

POTONGAN PENUH:

(17)

POTONGAN SETENGAH:

(18)

POTONGAN MELONCAT:

(19)

POTONGAN MELONCAT:

(20)

GAMBAR TEKNIK

PROYEKSI

(21)

MACAM-MACAM PROYEKSI:

Berdasarkan teknis (gaya) pembuatannya, maka proyeksi dibagi menjadi dua buah yaitu:

• - ANSI

Proyeksi sudut pertama atau biasa dikenal dengan gaya Eropa

• - ISO

Proyeksi sudut ketiga atau dikenal dengan gaya USA

SIMBOL PROYEKSI:

(22)

PROYEKSI SUDUT PERTAMA (EROPA)

(23)

PROYEKSI SUDUT KETIGA (USA)

(24)

Proyeksi Ortogonal:

-Garis-garis proyeksi sejajar.

-Bidang proyeksi tegak lurus terhadap garis proyeksi

(25)

PEMILIHAN PANDANGAN:

• Pandangan Depan (Pusat)

– Menunjukkan syarat dan karakteristik terbanyak – Memiliki pandangan maya paling sedikit

– Menunjukkan panjang dan tinggi benda

• Pandangan Atas

– Menunjukkan panjang dan lebar benda

• Pandangan Samping (Biasanya kanan) – Menunjukkan lebar dan tinggi benda

– Menggunakan pandangan kiri apabila garis yang tersembunyi lebih sedikit

• Terkadang tidak diperlukan 3 pandangan untuk suatu gambar teknik

(26)

PANDANGAN PROYEKSI:

(27)

PENDIMENSIAN

(28)

Pendimensian

bertujuan untuk mengetahui ukuran dan bentuk sebenarnya dari sebuah benda atau mesin industri

Teknik pendimensian gambar teknik:

• - Garis ujur dan garis bantu

(29)

Cara memberikan ukuran untuk diameter:

(30)

Cara pemberian ukuran lubang:

(31)

Cara penulisan ukuran benda:

(32)

Cara pemberian tali busur dan sudut:

(33)

Pemberian ukuran dan error pada gambar:

(34)

Menggambar garis ukur dan bantu yang benar:

(35)

Macam-macam ukuran:

(36)

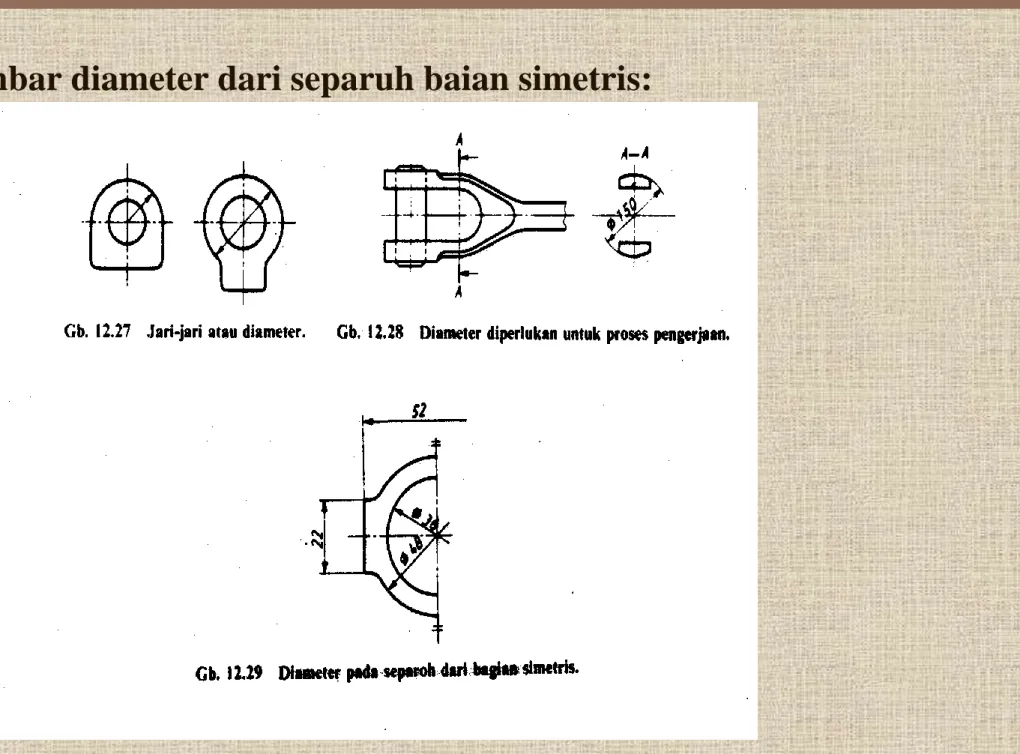

Gambar diameter dari separuh baian simetris:

(37)

Lambang Pengelasan

(38)
(39)
(40)
(41)
(42)
