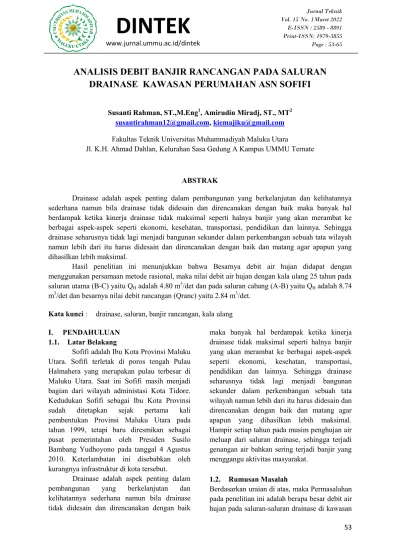

ANALISIS DEBIT BANJIR RANCANGAN PADA SALURAN DRAINASE KAWASAN PERUMAHAN ASN SOFIFI

53

DRAINASE KAWASAN PERUMAHAN ASN SOFIFI

Susanti Rahman, ST.,M.Eng¹, Amirudin Miradj, ST., MT² susantirahman12@gmail.com, kiemajiku@gmail.com Fakultas Teknik Universitas Muhammadiyah Maluku Utara

Jl. K.H. Ahmad Dahlan, Kelurahan Sasa Gedung A Kampus UMMU Ternate

ABSTRAK

Drainase adalah aspek penting dalam pembangunan yang berkelanjutan dan kelihatannya sederhana namun bila drainase tidak didesain dan direncanakan dengan baik maka banyak hal berdampak ketika kinerja drainase tidak maksimal seperti halnya banjir yang akan merambat ke berbagai aspek-aspek seperti ekonomi, kesehatan, transportasi, pendidikan dan lainnya. Sehingga drainase seharusnya tidak lagi menjadi bangunan sekunder dalam perkembangan sebuah tata wilayah namun lebih dari itu harus didesain dan direncanakan dengan baik dan matang agar apapun yang dihasilkan lebih maksimal.

Hasil penelitian ini menunjukkan bahwa Besarnya debit air hujan didapat dengan menggunakan persamaan metode rasional, maka nilai debit air hujan dengan kala ulang 25 tahun pada saluran utama (B-C) yaitu Q_H adalah 4.80 m³/det dan pada saluran cabang (A-B) yaitu Q_H adalah 8.74 m³/det dan besarnya nilai debit rancangan (Qranc) yaitu 2.84 m³/det.

Kata kunci : drainase, saluran, banjir rancangan, kala ulang

I. PENDAHULUAN 1.1. Latar Belakang

Sofifi adalah Ibu Kota Provinsi Maluku Utara. Sofifi terletak di poros tengah Pulau Halmahera yang merupakan pulau terbesar di Maluku Utara. Saat ini Sofifi masih menjadi bagian dari wilayah administasi Kota Tidore.

Kedudukan Sofifi sebagai Ibu Kota Provinsi sudah ditetapkan sejak pertama kali pembentukan Provinsi Maluku Utara pada tahun 1999, tetapi baru diresmikan sebagai pusat pemerintahan oleh Presiden Susilo Bambang Yudhoyono pada tanggal 4 Agustus 2010. Keterlambatan ini disebabkan oleh kurangnya infrastruktur di kota tersebut.

Drainase adalah aspek penting dalam pembangunan yang berkelanjutan dan kelihatannya sederhana namun bila drainase tidak didesain dan direncanakan dengan baik

maka banyak hal berdampak ketika kinerja drainase tidak maksimal seperti halnya banjir yang akan merambat ke berbagai aspek-aspek seperti ekonomi, kesehatan, transportasi, pendidikan dan lainnya. Sehingga drainase seharusnya tidak lagi menjadi bangunan sekunder dalam perkembangan sebuah tata wilayah namun lebih dari itu harus didesain dan direncanakan dengan baik dan matang agar apapun yang dihasilkan lebih maksimal.

Hampir setiap tahun pada musim penghujan air meluap dari saluran drainase, sehingga terjadi genangan air bahkan sering terjadi banjir yang menggangu aktivitas masyarakat.

1.2. Rumusan Masalah

Berdasarkan uraian di atas, maka Permasalahan pada penelitian ini adalah berapa besar debit air hujan pada saluran-saluran drainase di kawasan

54

Periode Reduced Periode Reduced

ulang Tr variate Ytr ulang Tr variate Ytr

(tahun) (tahun)

2 0,3668 100 46,012

5 15,004 200 52,969

10 22,510 250 55,206

20 29,709 500 62,149

25 31,993 1000 69,087

50 39,028 5000 85,188

75 43,117 10000 92,121

banjir rancangan di kawasan perumahan ASN Sofifi ?

.

1.3. Tujuan

Tujuan yang ingin dicapai dalam penelitian ini adalah untuk mengetahui berapa besar debit air hujan pada saluran-saluran drainase di kawasan perumahan ASN Sofifi dan untuk mengetahui berapa debit banjir rancangan di kawasan perumahan ASN Sofifi

II. TINJAUAN PUSTAKA 2.1. Analisa Hidrologi

Dalam perencanaan curah hujan rancangan dapat digunakan analisa dengan cara menganalisis hujan maksimum harian rata-rata dan juga dengan cara statistik, dimana terdapat beberapa jenis distribusi frekuensi dalam statistik yang umum digunakan dalam bidang hidrologi, ada beberapa distribusi antara lain metode distribusi Gumbel dan metode distribusi Log Pearson Type III. Dalam analisis data hidrologi diperlukan ukuran-ukuran numerik yang menjadi ciri data tersebut. Sembarang nilai yang menjelaskan ciri susunan data disebut parameter. Parameter yang digunakan dalam analisis susunan data dari suatu variabel disebut dengan parameter statistik, seperti nilai rerata, deviasi ,dsb. Pengukuran parameter statistik yang sering digunakan dalam analisis data hidrologi meliputi pengukuran koefisien variasi, koefisien skewness, dan koefisien keruncingan. (Bambang Triatmodjo, 2014).

Berikut ini empat jenis distribusi curah hujan maksimum harian rencana yang digunakan dalam penelitian ini:

2.1.1. Analisis Hujan Maksimum Rata- Rata

Dalam penentuan hujan maksimum harian rata- rata, data-data curah hujan maksimum harian dari stasiun curah hujan terlebih dahulu dicari rata-ratanya dengan persamaan

̅ ∑ ………. (1)

x = Curah hujan maksimum harian rata- rata

n = Banyaknya jumlah data

∑ = Jumlah seluruh curah hujan maksimum harian per stasiun

2.1.2. Metode Distribusi Gumbel

Metode Distribusi Gumbel yang banyak digunakan untuk analisis frekuensi curah hujan data maksimum. Maksud dari analisis ini adalah untuk mendapatkan garis regresi yang merupakan tempat kedudukan nilai maksimum curah hujan.

Perhitungan curah hujan rencana menurut distribusi Gumbel mempunyai langkah-langkah yang hampir sama dengan distribusi normal. Untuk distribusi Gumbel, perhitungan curah hujan rencana menggunakan persamaan berikut ini :

̅ ……… (2) ……..……… (3)

{ }………. (4) Dimana :

Y_n = Reduced mean yang tergantung pada jumlah data n (tabel 2)

S_n = Reduced standard deviation yang tergantung pada jumlah data n (tabel 2)

Y_Tr = Reduced variate (tabel 1 ) Tabel 1. Nilai Reduced Variate (YTr)

Sumber : Suripin, 2004

Tabel 2. Nilai Reduced Mean (Yn)

55 Sumber : Suripin, 2004

Tabel 3. Nilai Reduced Standard Deviation (Sn)

Sumber : Suripin, 2004

2.1.3. Metode Distribusi Log Pearson Tipe III

Dalam distribusi log paerson III, langkah- langkah pengerjaannya sama dengan distribusi normal namun data X diubah kedalam bentuk logaritmik Y = Log X. Jika variabel acak Y = log X terdistribusi secara normal, maka X dikatakan mengikuti Distribusi Log Pearson III.

Untuk distribusi Log Pearson III perhitungan curah hujan rancangan menggunakan persamaan berikut ini :

̅ ……… (5) ………. (6) Dimana :

Y𝑇 = Perkiraan nilai yang diharapkan terjadi dengan periode ulang T tahunan,

̅̅ = Nilai rata-rata hitung variant, Sd = Deviasi standar nilai variant,

𝑇 = Faktor frekuensi

person III

Nilai faktor frekuensi KT untuk distribusi log pearson III sudah tersedia nilai Cs seperti ditunjukkan dalam Tabel 4.

Tabel 4. Nilai KT untuk distribusi Log Pearson Tipe III

Sumber : Bambang Triatmodjo, 2014

Sri Harto (1993), memberikan sifat-sifat distribusi log Pearson, yaitu

1. Nilai kemencengan : Cs = fleksibel 2. Nilai kirtosis :

2.2. Debit Banjir Rancangan

Untuk menentukan debit banjir rancangan atau kapasitas saluran drainase harus

N 0 1 2 3 4 5 6 7 8 9

10 0,9496 0,9676 0,9833 0,9971 10,095 10,206 10,316 10,411 10,493 10,565

20 10,628 10,696 10,754 10,811 10,864 10,915 10,961 11,004 11,047 11,080

30 11,124 11,159 11,193 11,226 11,255 11,285 11,313 11,339 11,363 11,388

40 11,413 11,436 11,458 11,480 11,499 11,519 11,538 11,557 11,574 11,590

50 11,607 11,623 11,638 11,658 11,667 11,681 11,696 11,708 11,721 11,734

60 11,747 11,759 11,770 11,782 11,793 11,803 11,814 11,824 11,834 11,844

70 11,854 11,863 11,873 11,881 11,890 11,898 11,906 11,915 11,923 11,930

80 11,938 11,945 11,953 11,959 11,967 11,973 11,980 11,987 11,994 12,001

90 12,007 12,013 12,020 12,026 12,032 12,038 12,044 12,049 12,055 12,060

100 12,065 12,069 12,073 12,077 12,081 12,081 12,087 12,090 12,093 12,096

Skew Coef (Cs)

Return period in years

2 5 10 25 50 100 200

Exceedence probability

0.5 0.2 0.1 0.04 0.02 0.01 0.01

3 -0.396 0.42 1.18 2.278 3.152 4.051 4.97

2.9 -0.39 0.44 1.195 2.277 3.134 4.013 4.909

2.8 -0.384 0.46 1.21 2.275 3.114 3.973 4.847

2.7 -0.376 0.479 1.224 2.272 3.093 3.932 4.783

2.6 -0.368 0.499 1.238 2.267 3.071 3.889 4.718

2.5 -0.36 0.518 1.25 2.262 3.048 3.845 4.652

2.4 -0.351 0.537 1.262 2.256 3.023 3.8 4.584

2.3 -0.341 0.555 1.274 2.248 2.997 3.753 4.515

2.2 -0.33 0.574 1.284 2.24 2.97 3.705 4.444

2.1 -0.319 0.592 1.294 2.23 2.942 3.656 4.372

2 -0.307 0.609 1.302 2.219 2.912 3.605 4.298

1.9 -0.294 0.627 1.31 2.207 2.881 3.553 4.223

1.8 -0.282 0.643 1.318 2.193 2.848 3.499 4.147

1.7 -0.268 0.66 1.324 2.179 2.815 3.444 4.069

1.6 -0.254 0.675 1.329 2.163 2.78 3.388 3.99

1.5 -0.24 0.69 1.333 2.146 2.743 3.33 3.91

1.4 -0.225 0.705 1.337 2.128 2.706 3.271 3.828

1.3 -0.21 0.719 1.339 2.108 2.666 3.211 3.745

1.2 -0.195 0.732 1.34 2.087 2.626 3.149 3.661

1.1 -0.18 0.745 1.341 2.066 2.585 3.087 3.575

1 -0.164 0.758 1.34 2.043 2.542 3.022 3.489

0.9 -0.148 0.769 1.339 2.018 2.498 2.957 3.401

0.8 -0.132 0.78 1.336 1.993 2.453 2.891 3.312

0.7 -0.116 0.79 1.333 1.967 2.407 2.824 3.223

0.6 -0.099 0.8 1.328 1.939 2.359 2.755 3.132

0.5 -0.083 0.808 1.323 1.91 2.311 2.686 3.041

Lanjutan Tabel 2.4

0.4 -0.066 0.816 1.317 1.88 2.261 2.615 2.949

0.3 -0.05 0.824 1.309 1.849 2.211 2.544 2.856

0.2 -0.033 0.83 1.301 1.818 2.159 2.472 2.763

0.1 -0.017 0.836 1.292 1.785 2.107 2.4 2.67

0 0 0.842 1.282 1.751 2.054 2.326 2.576

-0.1 0.017 0.846 1.27 1.716 2 2.252 2.482

-0.2 0.033 0.85 1.258 1.68 1.945 2.178 2.388

-0.3 0.05 0.853 1.245 1.643 1.89 2.104 2.294

-0.4 0.066 0.855 1.231 1.606 1.834 2.029 2.201

-0.5 0.083 0.856 1.216 1.567 1.777 1.955 2.108

-0.6 0.099 0.857 1.2 1.528 1.72 1.88 2.016

-0.7 0.116 0.857 1.183 1.488 1.663 1.806 1.926

-0.8 0.132 0.856 1.166 1.448 1.606 1.733 1.837

-0.9 0.148 0.854 1.147 1.407 1.549 1.66 1.749

-1 0.164 0.852 1.128 1.366 1.492 1.588 1.664

-1.1 0.18 0.848 1.107 1.324 1.435 1.518 1.581

-1.2 0.195 0.844 1.086 1.282 1.379 1.449 1.501

-1.3 0.21 0.838 1.064 1.24 1.324 1.383 1.424

-1.4 0.225 0.832 1.041 1.198 1.27 1.318 1.351

-1.5 0.24 0.825 1.018 1.157 1.217 1.256 1.282

-1.6 0.254 0.817 0.994 1.116 1.166 1.197 1.216

-1.7 0.268 0.808 0.97 1.075 1.116 1.14 1.155

0.4 -0.066 0.816 1.317 1.88 2.261 2.615 2.949

0.3 -0.05 0.824 1.309 1.849 2.211 2.544 2.856

0.2 -0.033 0.83 1.301 1.818 2.159 2.472 2.763

0.1 -0.017 0.836 1.292 1.785 2.107 2.4 2.67

0 0 0.842 1.282 1.751 2.054 2.326 2.576

-0.1 0.017 0.846 1.27 1.716 2 2.252 2.482

-0.2 0.033 0.85 1.258 1.68 1.945 2.178 2.388

-0.3 0.05 0.853 1.245 1.643 1.89 2.104 2.294

-0.4 0.066 0.855 1.231 1.606 1.834 2.029 2.201

-0.5 0.083 0.856 1.216 1.567 1.777 1.955 2.108

-0.6 0.099 0.857 1.2 1.528 1.72 1.88 2.016

-0.7 0.116 0.857 1.183 1.488 1.663 1.806 1.926

-0.8 0.132 0.856 1.166 1.448 1.606 1.733 1.837

-0.9 0.148 0.854 1.147 1.407 1.549 1.66 1.749

-1 0.164 0.852 1.128 1.366 1.492 1.588 1.664

-1.1 0.18 0.848 1.107 1.324 1.435 1.518 1.581

-1.2 0.195 0.844 1.086 1.282 1.379 1.449 1.501

-1.3 0.21 0.838 1.064 1.24 1.324 1.383 1.424

-1.4 0.225 0.832 1.041 1.198 1.27 1.318 1.351

-1.5 0.24 0.825 1.018 1.157 1.217 1.256 1.282

-1.6 0.254 0.817 0.994 1.116 1.166 1.197 1.216

-1.7 0.268 0.808 0.97 1.075 1.116 1.14 1.155

-1.8 0.282 0.799 0.945 1.035 1.069 1.087 1.097

-1.9 0.294 0.788 0.92 0.996 1.023 1.037 1.044

-2 0.307 0.777 0.895 0.959 0.98 0.99 0.995

-2.1 0.319 0.765 0.869 0.923 0.939 0.946 0.949

-2.2 0.33 0.752 0.844 0.888 0.9 0.905 0.907

-2.3 0.341 0.739 0.819 0.855 0.864 0.867 0.869

-2.4 0.351 0.725 0.795 0.823 0.83 0.832 0.833

-2.5 0.36 0.711 0.771 0.793 0.798 0.799 0.8

-2.6 0.368 0.696 0.747 0.764 0.768 0.769 0.769

-2.7 0.376 0.681 0.724 0.738 0.74 0.74 0.741

-2.8 0.384 0.666 0.702 0.712 0.714 0.714 0.714

-2.9 0.39 0.651 0.681 0.683 0.689 0.69 0.69

-3 0.396 0.636 0.666 0.666 0.666 0.667 0.667

10 0.4952 0.4996 0.5035 0.507 0.51 0.5128 0.5157 0.5181 0.5202 0.552 20 0.5236 0.5252 0.5268 0.5283 0.5296 0.5309 0.532 0.5332 0.5343 0.5353 30 0.5362 0.5371 0.538 0.5388 0.5396 0.5403 0.541 0.5418 0.5424 0.5436 40 0.5436 0.5442 0.5448 0.5453 0.5458 0.5463 0.5468 0.5473 0.5477 0.5481 50 0.5485 0.5489 0.5493 0.5497 0.5501 0.5504 0.5508 0.5511 0.5515 0.5518 60 0.5521 0.5524 0.5527 0.553 0.5533 0.5535 0.5538 0.554 0.5543 0.5545 70 0.5548 0.555 0.5552 0.5555 0.5557 0.5559 0.5561 0.5563 0.5565 0.5567 80 0.5569 0.557 0.5572 0.5574 0.5576 0.5578 0.558 0.5581 0.5583 0.5585 90 0.5586 0.5587 0.5589 0.5591 0.5592 0.5593 0.5595 0.5596 0.5598 0.5599 100 0.56 0.5602 0.5603 0.5604 0.5606 0.5607 0.5608 0.5609 0.561 0.5611

56 jumlah air rumah tangga yang akan melewati

saluran drainase dalam daerah perencanaan.

Debit rancangan (Qranc) adalah jumlah dari debit air hujan (Qah) dan debit air buangan rumah tangga (Qak). Persamaan debit rancangan adalah sebagai berikut :

……… (7) Dimana :

Qranc = Debit rancangan (m³/detik) Q_ah = Debit air hujan (m³/detik)

Q_ak = Debit air buangan rumah tangga (m³/detik)

2.3. Debit Air Hujan

Debit air hujan adalah besarnya debit maksimum yang mengalir di saluran drainase akibat hujan yang turun. Debit air hujan ini dapat dihitung dengan rumus rasional, dengan rumus ini dipengaruhi oleh koefisien pengaliran pada daerah perencanaan, intensitas hujan, dan luas daerah pengaliran. Adapun persamaan debit air hujan maksimum adalah sebagai berikut :

……….. (8) Dimana :

Qah = Debit air hujan maksimum (m³/detik) C = Koefisien pengaliran

I = Intensitas hujan (mm/jam) A = Luas daerah pengaliran (km²) 0,278 = Faktor konversi

2.4. Koefisien Pengaliran

Koefisien pengaliran adalah koefisien yang besarnya tergantung pada kondisi permukaan tanah, kemiringan medan, jenis tanah, dan lamanya hujan di daerah pengaliran. Di wilayah perkotaan, luas daerah pengeringan pada umumnya terdiri dari beberapa daerah yang mempunyai karakteristik permukaan tanah yang berbeda sehingga koefisien pengaliran untuk masing-masing sub area nilainya berbeda dan untuk menentukan koefisien pengaliran pada wilayah tersebut dilakukan penggabungan dari

dapat dinyatakan

……… (9) Dimana :

C = Koefisien pengaliran rata-rata A1, A2, A3 = Luas daerah pengaliran yang

diperhitungkan sesuai kondisi permukaan

C1, C2, C3 = Koefisien pengaliran yang sesuai dengan tipe kondisi permukaan

Besarnya angka koefisien pengaliran pada suatu daerah dapat dilihat pada tabel 5. berikut ini.

Tabel 5. Besarnya Angka Koefisien Pengaliran Pada Suatu Daerah

Sumber : Direktorat Jenderal Bina Marga, 1990.

2.5. Intensitas Curah Hujan

Intensitas curah hujan adalah jumlah curah hujan yang dinyatakan dalam tinggi hujan atau volume hujan tiap satuan waktu, yang terjadi pada satu kurun waktu air hujan terkonsentrasi. Besarnya intensitas curah hujan berbeda-beda tergantung dari lamanya curah hujan dan frekuensi kejadiannya. Intensitas hujan diperoleh dengan cara melakukan analisis data hujan baik secara statistik maupun secara empiris. Intensitas hujan ialah ketinggian hujan yang terjadi pada suatu kurun waktu air hujan terkonsentrasi. Biasanya intensitas hujan

No Kondisi Permukaan Tanah Koefisien Pengaliran (C)

1 Jalan beton dan jalan aspal 0.70-0.95

2 Jalan kerikil dan Jalan tanah 0.40-0.70

3 Bahu jalan 0.40-0.65

- Tanah berbutir halus - Tanah berbutir kasar - Batuan masif keras - Batuan masif lunak

0.10-0.20 0.70-0.85 0.60-0.75 0.60-0.75

4 Daerah perkotaan 0.70-0.95

5 Daerah pinggir kota 0.60-0.70

6 Daerah industri 0.60-0.90

7 Pemukiman padat 0.40-0.60

8 Pemukiman tidak padat 0.40-0.60

9

Perumahan

- Daerah “ingle family”

- “Multi units” terpisah-pisah”

- “Multi units” tertutup - “Suburban”

- Daerah rumah apartemen

0.30-0.50 0.40-0.60 0.60-0.75 0.25-0.40 0.50-0.70

10 Taman dan kebun 0.20-0.40

11 Persawahan 0.45-060

12 Perbukitan 0.70-0.80

13 Pegunungan 0.75-0.90

14 Atap 0.70-0.95

57 pendek misalnya 5 menit, 30 menit, 60 menit

dan jam-jaman. Data curah hujan jangka pendek ini hanya dapat diperoleh dengan menggunakan alat pencatat hujan otomatis.

Di Indonesia alat ini sangat sedikit dan jarang yang banyak digunakan adalah alat pencatat hujan biasa yang mengukur hujan 24 jam atau disebut hujan harian. Apabila yang tersedia hanya data hujan harian ini maka intensitas hujan dapat diestimasi dengan menggunakan rumus Mononobe seperti berikut:

( ) ……….. (10) Dimana :

I = Intensitas curah hujan (mm/jam) R₂₄ = Curah hujan maksimum dalam 24 jam

(mm)

t = Durasi (lamanya) curah hujan (menit) atau (jam)

2.6. Waktu Konsentrasi (Tc)

Waktu konsentrasi adalah waktu yang diperlukan untuk mengalirkan air dari titik yang paling jauh pada daerah aliran ke titik control yang ditentukan di bagian hilir suatu saluran.

Debit limpasan dari sebuah dareah aliran akan maksimum apabila seluruh aliran dari tempat terjauh dengan aliran dari tempat- tempat dihilirnya tiba di tempat pengukuran secara bersama-sama. Hal ini memberi pemahaman bahwa debit maksimum tersebut akan terjadi apabila durasi hujan harus sama atau lebih besar dari waktu konsentrasi. Pada prinsipnya waktu konsentrasi dapat dibagi menjadi :

a) Inlet time (to), yaitu waktu yang diperlukan oleh air untuk mengalir di atas permukaan tanah menuju saluran drainase.

b) Conduit time (t_d), yaitu waktu yang diperlukan oleh air untuk mengalir di sepanjang saluran sampai titik control yang ditentukan dibagian hilir.

Waktu konsentrasi untuk drainase perkotaan terdiri dari waktu yang diperlukan air untuk mengalir melalui permukaan tanah dari tempat

waktu untuk mengalir di dalam saluran ke tempat pengukuran (Conduit time). Waktu konsentrasi dapat dihitung dengan rumus berikut :

……… (11)

Dimana :

Tc = Waktu konsentrasi (jam)

To = Inlet time, waktu yang diperlukan air hujan mengalir dipermukaan tanah dari titik terjauh ke saluran terdekat (jam)

Td = Conduit time, waktu yang diperlukan air hujan untuk mengalir di dalam saluran sampai ke tempat pengukuran (jam).

Harga To, Td dan Tc dapat diperoleh dari rumus-rumus empiris, salah satunya adalah Rumus Kirpich, seperti berikut ini.

𝑇 (

√ ) ……….. (12) Dimana :

To = Inlet time ke saluran terdekat (menit) Lo = Jarak aliran terjauh di atas tanah

hingga saluran terdekat (m)

So = Kemiringan permukaan tanah yang dilalui aliran di atasnya

N = Koefisien kekasaran, untuk aspal dan beton adalah 0,013, untuk tanah bervegetasi adalah 0,020 dan tanah perkerasan adalah 0,100.

Harga Td ditentukan oleh panjang saluran yang dilalui aliran dan kecepatan aliran di dalam saluran, seperti ditunjukan oleh rumus berikut ini.

𝑇 ……… (13)

Dimana :

Td = Conduit time sampai ke tempat pengukuran (jam)

L₁ = Jarak yang ditempuh aliran di dalam saluran ke tempat pengukuran (m) V = Kecepatan aliran di dalam saluran

(m/det)

Lama waktu mengalir di dalam saluran (t_d) ditentukan dengan rumus sesuai dengan kondisi

58 hidrolinya sukar ditentukan, maka t_d dapat

ditentukan dengan menggunakan perkiraan kecepatan air seperti pada tabel 6. pada saluran buatan nilai kecepatan aliran dapat dimodifikasi berdasarkan nilai kekasaran dinding saluran menurut Manning, Chezy atau yang lainnya.

Tabel 6. Perkiraan Kecepatan Air

Sumber : Direktorat Jenderal Bina Marga, 1990.

Harga Tc ditentukan oleh panjang saluran yang dilalui aliran dan kemiringan saluran, seperti ditunjukan oleh rumus berikut ini.

𝑇 ……… (14) Dimana :

Tc = Waktu Konsentrasi (jam)

L = Panjang jarak dari tempat terjauh didaerah aliran sampai tempat pengamatan banjir, di ukur menurut jalannya sungai (km)

S = Perbandingan dari selisi tinggi antara tempat terjauh dan tempat pengamatan, diperkirakan sama dengan kemiringan rata-rata dari daerah aliran.

2.7. Debit Air Buangan Rumah Tangga Debit air kotor adalah debit yang berasal dari air kotor buangan rumah tangga, bangunan gedung, instalasi, dan sebagainya. Untuk memperkirakan jumlah air kotor yang akan dialirkan ke saluran drainase harus diketahui terlebih dahulu jumlah kebutuhan air rata-rata dan jumlah penduduk daerah perencanaan.

Kebutuhan air bersih untuk daerah perencanaan adalah sebesar 150 liter/hari/orang dapat dilihat pada tabel 7. berikut ini.

Tabel 7. Standar Kebutuhan Air Minum

Sumber : PU Cipta Karya, 1998

Air buangan rumah tangga diperhitungkan berdasarkan penyediaan air minumnya.

Diperkirakan besarnya air buangan yang masuk ke saluran pengumpul air buangan sebesar 90%

dari kebutuhan standart air minum. Sehingga besarnya air kotor adalah :

q = 90% . 150 liter/orang/hari = 135 liter/orang/hari = 1,5957 . 10^-6 m³/det/orang

………...……… (15) Dimana :

Q = Debit air buangan rumah tangga/ha (m³/det/ha)

Pn = Jumlah Penduduk (orang)

q = Jumlah Kebutuhan air buangan rumah tangga (m³/det/orang)

A = Luas permukiman (ha)

2.8. Prediksi Jumlah Penduduk

Prediksi jumlah penduduk di masa yang akan datang sangat penting dalam memperhitungkan jumlah kebutuhan air minum di masa yang akan datang. Prediksi ini didasarkan pada laju perkembangan kota dan kecenderungannya, arahan tata guna lahan serta ketersediaan lahan untuk menampung perkembangan jumlah penduduk dan dalam perencanaan suatu sistem drainase perlu diketahui besarnya jumlah penduduk untuk memperkirakan jumlah air buangan/limbah yang akan masuk kedalam saluran drainase.

Dengan memperhatikan laju perkembangan jumlah penduduk masa lampau, maka metode statistik merupakan metode yang paling mendekati untuk memperkirakan jumlah penduduk di masa mendatang.

Metode Geometrik

Kemiringan Rata-rata Dasar Saluran Kecepatan Rata-rata

(%) (m/det)

Kurang dari 1 0.40

1-2 0.60

2-4 0.90

4-6 1.20

6-10 1.50

10-15 2.40

1 Sambungan Rumah 150 L/org/hari

2 Hidran Umum 30 L/org/hari

3 Sekolah 10 L/murid/hari

4 Kantor 10 L/pegawai/hari

5 Rumah Sakit 200 L/tt/hari

6 Puskesmas 2000 L/unit/hari

7 Pasar 12 m3/hektar/hari

8 Restoran 100 L/kursi/hari

9 Hotel/Penginapan 150 L/TT/hari

59 geometrik menggunakan asumsi bahwa jumlah

penduduk akan bertambah secara geometrik.

Laju pertumbuhan penduduk (rate of growth) dianggap sama untuk setiap tahun. Berikut persamaan yang digunakan pada metode geometrik:

……… (16) (

) ……… (17) Dimana:

Pn = Jumlah penduduk tahun ke-n Po = Jumlah penduduk pada awal tahun r = Presentase pertumbuhan Geometric

penduduk tiap tahun

n = Periode waktu yang ditinjau 2.9. Analisis Hidrolika

Penampang Berbentuk Persegi Bentuk ini cocok dipakai jika : 1. Lahan tersedia relatif sempit 2. Terbuat dari dinding beton

Jika B adalah lebar dasar saluran dan h adalah kedalaman air, maka luas penampang basah A dan keliling basah P dapat dirumuskan sebagai berikut:

……… (18) ……… (19)

………... (20)

Jari-jari hidrolik R :

……… (21) Dimensi Saluran

Perhitungan dimensi saluran didasarkan pada debit yang harus ditampung oleh saluran (Qs dalam m³/detik) lebih besar atau sama dengan debit rencana yang diakibatkan oleh hujan rencana (QT dalam m³/detik). Kondisi demikian dapat dirumuskan dalam persamaan berikut:

………... (22) Debit yang mampu ditampung oleh saluran (Qs) dapat diperoleh dengan rumus seperti dibawah ini:

Dimana:

As = Luas penampang saluran (m²)

V = Kecepatan rata-rata aliran di dalam saluran (m/detik)

Kecepatan rata-rata aliran di dalam saluran, dapat dihitung dengan menggunakan rumus Manning sebagai berikut:

^{⁄ ⁄} ……… (24)

………... (25) ………... (26) Dimana:

V = Kecepatan rata-rata aliran di dalam saluran (m/det)

n = Koefisien kekasaran Manning (Tabel 8) R = Jari-jari hidrolis (m)

S = Kemiringan dasar saluran As = Luas penampang saluran (m²) P = Kelling basah saluran (m)

h₁ = Tinggi tanah dibagian tertinggi (m) h₂ = Tinggi tanah dibagian terendah (m) Nilai koefisien kekasaran Manning (n) untuk gorong- gorong dan saluran terbuka dapat dilihat pada Tabel 8.

Tabel 8. Koefisien kekasaran Manning (n)

Material saluran

Manning n Saluran tanpa pasangan

Tanah 0.020-0.025

Pasir dan kerikil 0.025-0.040

Dasar saluran batuan 0.025-0.035

Saluran dengan pasangan 0.015-0.017

Semen mortar 0.011-0.015

Beton

Pasangan batu adukan basah 0.022-0.026

Pasangan batu adukan kering 0.018-0.022

Saluran pipa 0.011-0.015

Pipa beton sentrifugal 0.011-0.015

Pipa beton

Pipa beton bergelombang 0.011-0.015

Liner plates 0.013-0.017

Lanjutan Tabel 2.8

Saluran terbuka

Saluran dengan plengsengan

a. Aspal 0.013-0.017

b. Pasangan bata 0.012-0.018

c. Beton 0.011-0.020

d. Riprap 0.020-0.035

e. Tumbuhan 0.030-0.040

Saluran galian

Earth, straight and uniform 0.020-0.030

Tanah, lurus dan seragam 0.025-0.010

Tanah cadas 0.030-0.015

Saluran tak terpelihara 0.050-0.14

Saluran alam (sungai kecil, lebar atas saat banjir < 3 m)

Penampang agak teratur 0.03-0.070

Penampang tak teratur dengan

0.010-0.100 palung sungai

Material saluran

Manning n Saluran tanpa pasangan

Tanah 0.020-0.025

Pasir dan kerikil 0.025-0.040

Dasar saluran batuan 0.025-0.035

Saluran dengan pasangan 0.015-0.017

Semen mortar 0.011-0.015

Beton

Pasangan batu adukan basah 0.022-0.026

Pasangan batu adukan kering 0.018-0.022

Saluran pipa 0.011-0.015

Pipa beton sentrifugal 0.011-0.015

Pipa beton

Pipa beton bergelombang 0.011-0.015

Liner plates 0.013-0.017

Lanjutan Tabel 2.8

Saluran terbuka

Saluran dengan plengsengan

a. Aspal 0.013-0.017

b. Pasangan bata 0.012-0.018

c. Beton 0.011-0.020

d. Riprap 0.020-0.035

e. Tumbuhan 0.030-0.040

Saluran galian

Earth, straight and uniform 0.020-0.030

Tanah, lurus dan seragam 0.025-0.010

Tanah cadas 0.030-0.015

Saluran tak terpelihara 0.050-0.14

Saluran alam (sungai kecil, lebar atas saat banjir < 3 m)

Penampang agak teratur 0.03-0.070

Penampang tak teratur dengan

0.010-0.100 palung sungai

60 Sumber: Fifi Sofia, 2006

Kedalaman Saluran a. Kedalaman Normal (hn)

Rumus Manning

……… (27) ………..… (28) ………..…… (29)

……… (30) Dimana:

Q = Debit saluran (m³/det)

V = Kecepatan rata-rata aliran di dalam saluran (m/det)

n = Koefisien kekasaran Manning (Tabel 2.9)

R = Jari-jari hidrolis (m) S = Kemiringan dasar saluran A = Luas penampang saluran (m²)

b. Kedalaman Kritis (hc)

Kedalaman kritis aliran terdapat pada kondisi FR = 1 atau

√ ………... (31) ………... (32) ………... (33) Dimana:

hc = Kedalam Kritis (m) q = Q/B

g = 9.81

III METODE PENELITIAN

3.1. Lokasi Penelitian

Lokasi penelitian terletak di Sofifi Kecamatan Oba Utara Kota Tidore Kepulauan.

Gambar 1. Peta Lokasi Penelitian Kawasan Perumahan ASN Sofifi

3.2. Data yang Digunakan

Data – data yang diperlukan dalam penelitian ini adalah

1. Data Primer

Data primer yaitu data yang diperoleh langsung di lokasi penelitian, diantaranya : a. Dimensi drainase eksisting berupa

ukuran penampang drainase dari tinggi dan lebar dalam satuan (m) dan arah aliran.

b. Data material pada dasar saluran, sebagai pembentuk penampang saluran drainase untuk mengetahui koefisien Manning yang akan digunakan

2. Data Sekunder

Data sekunder yang digunakan yaitu : a. Data topografi berupa data elevasi

kontur dan panjang saluran drainase b. Data curah hujan dari stasiun hujan

yang berpengaruh pada aliran di sistem drainse yang diteliti dengan rentang 10 tahun di masing-masing stasiun hujan.

3.3. Diagram Alir Penelitian

Untuk memudahkan pengerjaan penelitian ini, maka perlu dibuat diagram alir (flowchart) tentang urutan hal-hal yang harus dikerjakan, sehingga diharapkan pengerjaan penelitian ini dapat berurutan dan sistematis. Tahapan pengerjaan penelitian ini dapat dilihat pada Gambar 2.

Lokasi Penelitian

61 Gambar 2. Bagan Alir Penelitian

IV

HASIL ANALISIS DAN

PEMBAHASAN

4.1. Gambaran Umum Lokasi Penelitian Daerah penelitian terletak Sofifi merupakan Ibu Kota Provinsi Maluku Utara yang terletak di Kecamatan Oba Utara Kota Tidore Kepulauan.

Kecamatan Oba Utara berada diantara 0°28´ – 0°43´ Lintang Utara dan 127°34´ – 127°50´

Bujur Timur.

Perumahan ASN Sofifi terletak di Kecamatan Oba Utara Kota Tidore Kepulauan. Berikut adalah gambar sketsa Perumahan ASN Sofifi

Gambar 3. Kawasan Perumahan ASN Sofifi

4.2. Analisis Curah Hujan

untuk menentukan besarnya intensitas hujan untuk berbagai periode ulang, terlebih dahulu harus dilakukan analisis terhadap data curah hujan maksimum yang diperoleh dari stasiun curah hujan di sekitar Kawasan Perumahan ASN Sofifi yang terletak di Kecamatan Oba Utara Kota Tidore Kepulauan. Pada tabel 9 adalah data curah hujan yang diambil dari Badan Meteorologi Klimatologi dan Geofisika (BMKG) Stasiun Meteorologi Babullah Ternate yang diambil pada tahun 2011 sampai dengan 2019.

Tabel 9. Curah Hujan Maksimum Harian Rata- Rata

Sumber : Hasil perhitungan 2022

4.2.1. Perhitungan Curah Hujan Rencana Distribusi Gumbel

Distribusi Gumbel digunakan untuk menganalisa data maksimum, misalnya untuk analisa frekuensi banjir. Pada metode ini biasanya menggunakan distribusi.

Langkah-langkah perhitungan Distribusi Gumbel adalah sebagai berikut :

1. Hitung Standar Deviasi

Tabel 10. Perhitungan Distribusi Frekuensi Metode Gumbel

- Analisa Hidrologi - (Data Curah Hujan

Stasiun)

- Panjang Saluran - Elevasi Kontur - Luasan Areal

Tangkapan

- Ukuran Penampang - Koefisien Kekasaran

(n)

- Arah aliran drainase eksisting

Koefisien Pengaliran (C)

- Dimensi drainase eksisting - Debit saluran (Qs)

Debit banjir rencana (Qr)

Redesain sistem drainase penampang baru

Selesai Qr < Qs ^Tidak

Data hidrologi Data Topografi Data fisik saluran

eksisting

Data Sekunder Data Primer

√∑

√

Tahun Hujan Maksimum Harian

Rata-rata (mm)

2011 238

2012 211

2013 219

2014 157

2015 125

2016 206

2017 176

2018 95

2019 71

62 Sumber : Hasil Perhitungan 2022

1. Hitung nilai faktor frekuensi (K)

Jumlah data dalam perhitungan curah hujan rencana periode ulang T tahun adalah 9 tahun sehingga Yn dan Sn adalah

N = 9

Yn = 0.552 (lihat tabel 2) Sn = 10,565 (lihat tabel 3) Pada hitungan periode ulang hujan 2, 5, 10, 25 dapat dilihat pada tabel 11. berikut ini.

Tabel. 11. Hasil Analisa Hujan Rancangan Distribusi Metode Gumbel

Sumber : Hasil Perhitungan 2022

4.2.2. Perhitungan Curah Hujan Rencana Distribusi Log Pearson Tipe III Distribusi Log Person III digunakan apabila parameter statistik C_s dan C_k mempunyai nilai selain dari parameter statistik untuk distribusi yang lain. Penggunaan metode log person III dilakukan dengan menggunakan langkah-langkah sebagai berikut :

1. Tentukan logaritma dari data debit banjir tersebut dengan transformasi:

Tabel 12. Perhitungan Distribusi Frekuensi Log Person Tipe III

Sumber : Hasil Perhitungan 2022 1. Hitung nilai rata-rata logaritma

̅̅̅̅̅̅̅̅ ∑

2. Hitung nilai standar deviasinya

√∑ ̅̅̅̅̅̅

√

3. Hitung nilai koefisien kemencengan Cs ∑ ̅̅̅̅̅

Hitung nilai y_T untuk berbagai periode ulang hujan 2, 5, 10, 25 dapat dilihat pada tabel 4.6.

berikut ini.

Tabel 13. Perhitungan Curah Hujan Rancangan T Tahun dengan Distribusi Log Person Tipe III

No. Tahun Maksimum

(Xi) (Xi - X) (Xi - X)²

1 2011 238 71.93 5173.34

2 2012 211 44.09 1944.16

3 2013 219 52.18 2722.33

4 2014 157 -9.49 90.07

5 2015 125 -41.66 1735.34

6 2016 206 39.84 1587.43

7 2017 176 9.76 95.24

8 2018 95 -71.16 5063.38

9 2019 71 -95.49 9118.48

Jumlah 1498.42 27529.77

Rata-rata (X) 166.49

Deviasi (S) 58.66

Periode Ulang T

Tahun Ytr K Ẋ Sd XT

2 0.3668 -0.0175 166.49 58.66 165.46

5 1.5004 0.0898 166.49 58.66 171.76

10 2.2510 0.1608 166.49 58.66 175.92

25 3.1993 0.2506 166.49 58.66 181.19

(Xi)

2011 238 2.3773

2012 211 2.3234

2013 219 2.3398

2014 157 2.1959

2015 125 2.0963

2016 206 2.3146

2017 176 2.2461

2018 95 1.9792

2019 71 1.8513

Jumlah 1498.42 19.72

Rata-rata 166.49 2.1916

63

Tc R24

R 2 R 5 R 10 R 25

(jam) 165.323 221.864 250.672 279.353

0.391 107.173 143.826 162.501 181.094

0.159 195.423 262.257 296.310 330.213

Sumber : Hasil Perhitungan 2022

Dari perhitungan curah hujan rancangan T tahun dengan distribusi Gumbel pada tabel 11.

dan distribusi Log Person Tipe III pada tabel 13. Berikut ini adalah perbandingan syarat distribusi dan hasil perhitungan yang disajikan pada tabel .

Tabel 14. Perbandingan Syarat dan Hasil Perhitungan

Sumber : Hasil Perhitungan 2022

Dari tabel 13 di atas terlihat bahwa parameter statistik kemungkinan data yang ada mengikut distribusi Log Person Tipe III.

4.3. Koefisien Pengaliran (C)

Pada kondisi topografi Kecamatan Oba Utara ditandai dengan tingkat ketinggian dari permukaan laut yang seragam, yaitu sekitar 0 - 499 m. Sebagian besar wilayah Kota Sofifi berada pada wilayah datar sedangkan luas tangkapan atau catchment area dengan luas 15 H. Disekitar daerah perencanaan terdiri dari kawasan daerah tak terbangun, jalan aspal.

Nilai koefisien pengaliran pada tabel 5

Nilai koefisien pengaliran yang digunakan diambil dari nilai rata-rata, dengan perhitungan sebagai berikut :

(C) (

) ( ) ( )

4.4. Perhitungan Waktu Konsentrasi (Tc) Waktu konsentrasi merupakan waktu yang diperlukan untuk mengalirkan air dari titik yang paling jauh pada daerah aliran ke titik control. Pada penelitian ini dihitung terlebih

time

Tabel 15. Perhitungan Penampang Saluran Eksisting

Sumber : Hasil Perhitungan 2022

Dari hasil perhitungan penampang saluran pada tabel 15. maka akan didapatkan nilai waktu konsentrasi (tc), inlet time (to) dan conduit time (td) yang disajikan pada tabel 16. Berikut ini Tabel 16. Waktu Konsentrasi (tc), Inlet Time (to) dan Conduit Time (td)

Sumber : Hasil Perhitungan 2022

4.5. Perhitungan Intensitas Curah Hujan Perhitungan intensitas hujan curah hujan ini menggunakan metode Dr. Mononobe yang merupakan sebuah variasi dari persamaan- persamaan curah hujan jangka pendek. Berikut adalah perhitungan intensitas curah hujan pada kala ulang R 2, R5, R10 dan R 25 dapat dilihat pada tabel 17.

Tabel 17. Perhitungan Intensitas Curah Hujan

Sumber : Hasil Perhitungan 2022

Ulang T

Tahun KT Yт Log XT Hujan

Rancangan XT

2 0.148 2.22 2.218 165.19

5 0.854 2.35 2.346 221.81

10 1.147 2.40 2.399 250.61

25 1.407 2.45 2.446 279.25

No Jenis Distribusi Syarat Hasil Perhitungan

1 Gumbel Cs ≤ 1.1396 -0.9725 < 1.1396

2 Log Person Tipe III Cs ≈ 0 -0.9725 > 0

h₁ h₂ L Δh H B A P R V

(m) (m) (m) (m) (m) (m) (m) (m) (m) (m/det)

Saluran Utama (B-C) Saluran Cabang

(A-B) 1 0.125 2.14

1.79

23 21 225 2 0.0089 0.25 0.5 0.011 0.125

0.55 0.9 0.011 0.495 2 0.247

Drainase

Dimensi Saluran Penampang Saluran

S N

24 23 400 1 0.0025

Drainase

Nilai Inlet Time dan

Conduit Time Waktu Konsentrasi

To Td Tc

Jam Jam Jam

Saluran Utama

(B-C) 0.329 0.0620 0.391

Saluran Cabang

(A-B) 0.130 0.0292 0.159

64 4.6. Perhitungan Debit Air Hujan

Adapun hasil perhitungan debit hujan pada kawasan drainase perumahan ASN di Sofifi dengan menggunakan periode ulang 2, 5, 10, 25 dapat dilihat pada tabel 18. berikut ini.

Tabel 18. Hasil Perhitungan Debit Air Hujan pada Kawasan Drainase Perumahan ASN di Sofifi

Sumber : Hasil Perhitungan 2022

4.7. Debit Air Kotor

Dalam memperkirakan jumlah penduduk, digunakan data-data jumlah penduduk sebelumnya.

Tabel 19. Perhitungan Proyeksi Jumlah Penduduk Kawasan Perumahan ASN Sofifi dengan Metode Geometrik

Sumber : Hasil Perhitungan 2022

Untuk proyeksi jumlah penduduk Kawasan Perumahan ASN Sofifi (Pn) 2020 sebanyak 538 jiwa. Air buangan rumah tangga diperhitungkan berdasarkan penyediaan air minumnya.

Diperkirakan besarnya air buangan yang masuk ke saluran pengumpul air buangan sebesar 90%

dari kebutuhan standart air minum. Sehingga besarnya air kotor adalah :

= 135 liter/orang/hari = 1.5957 . 10^-6 m³/det/orang

Untuk nilai jumlah penduduk di Kawasan Perumahan ASN Sofifi diambil pada proyeksi dengan metode geometrik yaitu 538 jiwa sedangkan luas pemukiman Kawasan Perumahan ASN Sofifi 15 H, maka dapat dihitung debit air buangan rumah tangga.

m³/det/org 4.8. Debit Banjir Rancangan

Pada penelitian ini untuk menentukan debit banjir rancangan atau kapasitas saluran drainase harus dihitung terlebih dahulu jumlah air hujan dan jumlah air rumah tangga yang akan melewati saluran drainase dalam daerah perencanaan. Debit rancangan (Qranc) adalah jumlah dari debit air hujan (Qah) dan debit air buangan rumah tangga (Qak). Contoh perhitungan digunakan persamaan debit rancangan 2.7. sebagai berikut.

5. Diketahui.

Q_ah = 2.84 m³/det

Q_ak = m³/det Penyelesaian

m³/detik

V. PENUTUP 5.1. Kesimpulan

Dari uraian di atas dari penelitian ini dapat ditarik kesimpulan sebagai berikut :

1. Besarnya debit air hujan didapat dengan menggunakan persamaan metode rasional, maka nilai debit air hujan dengan kala ulang 25 tahun pada saluran utama (B-C) yaitu Q_H adalah 4.80 m³/det dan pada saluran cabang (A-B) yaitu Q_H adalah 8.74 m³/det.

2. Besarnya nilai debit rancangan (Qranc) yaitu 2.84 m³/det.

Drainase Periode Ulang

I C A QH

(mm/jam) (km²) (m³/det)

Saluran Utama (B-C)

2 107.173 0.635 0.15 2.84

5 143.826 0.635 0.15 3.81

10 162.501 0.635 0.15 4.30

25 181.094 0.635 0.15 4.80

Saluran Cabang (A-B)

2 195.423 0.635 0.15 5.17

5 262.257 0.635 0.15 6.94

10 296.310 0.635 0.15 7.85

25 330.213 0.635 0.15 8.74

No Tahun Jumlah Penduduk

1 2016 177

2 2017 190

3 2018 230

4 2019 290

No Tahun Proyeksi Jumlah Penduduk

5 2020 538

6 2021 608

7 2022 688

8 2023 778

9 2024 881

10 2025 996

11 2026 1,127

12 2027 1,275

13 2028 1,443

14 2029 1,633

65 5.2. Saran

Berdasarkan kesimpulan di atas, maka dapat beberapa saran yang diperoleh yaitu perlu adanya pemeliharaan terhadap saluran drainase tersebut agar nantinya saluran dapat berkerja dengan maksimal sehingga tidak menimbulkan masalah kedepannya.

DAFTAR PUSTAKA

Adi Purnama dkk. “Perencanaan Sistem Jaringan Drainase Untuk Perumahan Baiti Jannati Sumbawa,2016

H.A. Halim Hasmar. “Drainasi Terapan disertai Gambar Berwarna”UII Pres.

Tahun2012

http://elearning.gunadarma.ac.id/docmodul/reka yasa_lingkungan/bab2_sistem_penyedian _air_bersih.pdf

Ir. C. Totok Sutrisno, dkk “Teknologi Penyediaan Air Bersih” 2004.

Meilyna. Fitriana. A “Studi Penyediaan Air Bersih Dengan Sistem Pompanisasi Zona IV PDAM, Kota Ternate” 2015

Nurcahyono, (2008) “Bab V Analisis Kebutuhan Air Bersih”

http://eprints.undip.ac.id/34051/8/1915_

CHAPTER_V.pdf.

Suroso. dkk. “Evaluasi dan Perencanaan Ulang Saluran Drainase Pada Kawasan Perumahan Sawojajar Kecamatan Kedungkandang Kota Malang”.

https://rekayasasipil.ub.ac.id/index.p hp/rs/article/view/287.

Wesli. “Drainase Perkotaan”. Graha Ilmu.

Tahun 2008.
