BAB III

SPESIFIKASI PERALATAN PROSES

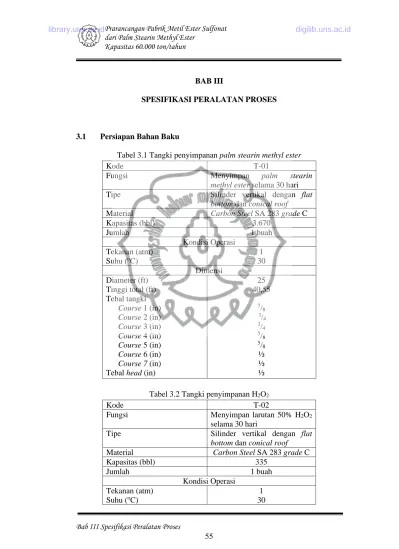

3.1 Persiapan Bahan Baku

Tabel 3.1 Tangki penyimpanan palm stearin methyl ester

Kode T-01

Fungsi Menyimpan palm stearin

methyl ester selama 30 hari

Tipe Silinder vertikal dengan flat

bottom dan conical roof

Material Carbon Steel SA 283 grade C

Kapasitas (bbl) 3.670

Jumlah 1 buah

Kondisi Operasi Tekanan (atm)

Suhu (^oC)

1 30 Dimensi

Diameter (ft) Tinggi total (ft) Tebal tangki

Course 1 (in) Course 2 (in) Course 3 (in) Course 4 (in) Course 5 (in) Course 6 (in) Course 7 (in) Tebal head (in)

25 40,55

7/8 3/4 3/4 5/8 5/8

½

½ Tabel 3.2 Tangki penyimpanan H2O2

Kode T-02

Fungsi Menyimpan larutan 50% H2O2

selama 30 hari

Kapasitas (bbl) 335

Jumlah 1 buah

Suhu (^oC)

1 30

(2)

Dimensi Diameter (ft)

Tinggi total (ft) Tebal tangki

Course 1 (in) Course 2 (in) Course 3 (in) Course 4 (in) Tebal head (in)

10 24

5/16 1/4 1/4 1/4 1/4

Tabel 3.3 Tangki penyimpanan metanol

Kode T-03

Fungsi Menyimpan metanol selama 30

hari

Kapasitas (bbl) 3.670

Jumlah 1 buah

Suhu (^oC)

1 30 Dimensi

Diameter (ft) Tinggi total (ft) Tebal tangki

Course 1 (in) Course 2 (in) Course 3 (in) Course 4 (in) Course 5 (in) Course 6 (in) Course 7 (in) Tebal head (in)

25 42

5/8 5/8 5/8 1/2 1/2 1/2

½

(3)

Tabel 3.4 Silo penyimpanan NaOH

Kode S-02

Fungsi Menyimpan NaOH padat

selama 30 hari

Tipe tangki silinder tegak dengan

bagian bawah berbentuk cone 60^o

Volume (m3) 43,58496

Jumlah 1 buah

Suhu (^oC)

1 30 Dimensi

Diameter (m) Tinggi total (m) Tebal shell (in) Tebal head (in)

3,142764486 7,480311152

0,25 0,25

Tabel 3.5 Mixing Tank

Kode MT-01

Fungsi Melarutkan NaOH dengan air

Volume (m3) 0,25802957

Jumlah 1 buah

Kondisi Operasi Tekanan (bar)

Suhu (^oC) Waktu (menit) Daya motor (HP) Kecepatan putar (rpm)

1,1 30 10 5 600 Dimensi

Diameter (m) Tinggi total (m) Tebal shell (in) Tebal head (in) Tinggi head (in) Jenis pengaduk

0,69 1,047

0,25 0,25 0,17

Turbin dengan 6 blade dan 4 baffle

(4)

3.2 Melter

Tabel 3.5 Spesifikasi Melter

Kode M-01

Fungsi Mengubah sulfur padat menjadi

sulfur cair

Tipe Tangki alir berpengaduk

Jumlah 1 buah

Kondisi Operasi

Tekanan (atm) 1

Suhu umpan (^oC) 30

Suhu produk (^oC) 140

Suhu steam pemanas (^oC) 200

Kebutuhan steam pemanas (kg/jam) 53,01 Spesifikasi Shell

IDs (in) 22,10

Tebal (in) 3/16

Tinggi (m) 1,43

Spesifikasi Jaket

Tinggi (m) 0,99

Tebal (in) 3/16

Spesifikasi Head

Bentuk Torispherical dished head

Tebal (in) 3/16

Tinggi (in) 6,11

Spesifikasi Pengaduk

Jenis Turbin 6 flat blade, 4 baffle

Di (m) 0,18

L (m) 0,05

Kecepatan pengadukan (rpm) 701

Daya pengadukan (HP) 5

3.3 Sulfur Burner

Tabel 3.6 Spesifikasi Sulfur Burner

Kode B-01

Fungsi Membakar sulfur cair dengan

udara kering menjadi SO2

Tipe RAP single tube

Jumlah 1 buah

Kondisi Operasi

(5)

Tekanan (atm) 1,1

Suhu umpan (^oC) 140,00

Suhu produk (^oC) 923,65

Spesifikasi

ID (m) 4

OD (m) 6,28

Panjang (m) 15,28

Jumlah pass 1

Material Bata tahan api

3.4 Cyclone

Tabel 3.7 Spesifikasi Cyclone

Kode CN-01

Fungsi Memisahkan impuritas berupa

ash dari aliran gas keluar burner

Tipe High efficiency cyclone

Jumlah 4 buah

Material Carbon Steel SA 182 F22

Kondisi operasi

Tekanan (atm) 1

Suhu (^oC) 425

Spesifikasi

D silinder (m) 0,67

Tinggi silinder 1,35

D inlet gas (m) 0,39

D outlet padatan (m) 0,25

Tinggi kerucut (m) 1,69

Tinggi total (m) 4,21

3.5 Catalytic Converter

Tabel 3.8 Spesifikasi catalytic converter

Kode R-01

Fungsi Mereaksikan SO2 dengan O2

menjadi SO3

Tipe Fixed bed-multi bed

Jumlah 1 buah

Material Carbon Steel SA 182 F22

Kondisi operasi Tekanan (atm)

Suhu (^oC)

1 425 Katalis

(6)

Bahan Bentuk Diameter (m) ρ bulk (kg/m³)

Tinggi bed katalis I (m) Tinggi bed katalis II (m) Tinggi bed katalis III (m)

Vanadium Pentoksida Granular

0,00457 541,424

1,36 0,64 0,84 Spesifikasi Shell

ID (m)

Tebal shell (in)

1,5

3/8

Spesifikasi Head Bentuk

Tebal head (in) Tinggi head (m)

Torispherical Dished Head

5/8

0,39

Tinggi Total (m) 8,93

3.6 Falling Film Reactor

Tabel 3.9 Spesifikasi Falling Film Reactor

Kode R-02

Fungsi Mereaksikan PSME dengan

SO3 menjadi MESA

Tipe Falling Film Reactor

Jumlah 1 buah

Material Stainless Steel SA 316

Tinggi (m) 7,88

Suhu umpan (^oC) Suhu keluar (^oC)

1 45 62,95 Spesifikasi Shell

ID (m)

Tebal shell (in)

2 1/4 Spesifikasi Tube

Diameter (m) Jumlah

0,02 603 Spesifikasi Head

Bentuk

Tebal head (in) Tinggi head (in)

Elliptical Dished Head 1/4

22,94

(7)

3.7 Digester

Tabel 3.10 Spesifikasi Digester

Kode R-03

Fungsi Mematangkan reaksi

pembentukan MESA

Tipe RATB

Jumlah 1 buah

Waktu tinggal (jam) 0,7

Tinggi (m) 3,42

Volume (m³) 4,59

Kondisi Operasi

Tekanan (atm) 1

Suhu (^oC) 50

Spesifikasi Shell

IDs (m) 1,43

Tebal (in) 1/4

Tinggi (m) 2,86

Spesifikasi Jaket

Tinggi (m) 2,82

Tebal (in) 1,25

Spesifikasi Head

Tebal (in) 1/4

Tinggi (m) 0,28

Di (m) 0,48

L (m) 0,12

3.8 Bleacher

Tabel 3.11 Spesifikasi Bleacher

Kode R-04

Fungsi Mengurangi warna methyl ester

sulfonic acid (MESA) sampai sesuai dengan spesifikasi

Tipe RATB

Jumlah 1 buah

Tinggi (m) 4,8

Volume (m³) 12,92

(8)

Kondisi Operasi

Tekanan (atm) 1

Suhu (^oC) 50

Spesifikasi Shell

IDs (m) 2,02

Tebal (in) 5/16

Tinggi (m) 4,04

Spesifikasi Jaket

Tinggi (m) 0,89

Tebal (in) 1/2

Spesifikasi Head

Tebal (in) 3/16

Tinggi (m) 0,38

Di (m) 0,67

L (m) 0,17

3.9 Neutralizer

Tabel 3.12 Spesifikasi Neutralizer

Kode R-05

Fungsi Netralisasi methyl ester sulfonic acid (MESA) dengan NaOH menjadi MES

Tipe RATB

Jumlah 1 buah

Tinggi (m) 3,23

Volume (m³) 3,88

Kondisi Operasi

Tekanan (atm) 1

Suhu (^oC) 50

Spesifikasi Shell

IDs (m) 1,35

Tebal (in) 5/16

Tinggi (m) 2,70

Spesifikasi Jaket

Tinggi (m) 5,65

Tebal (in) 2,5

Spesifikasi Head

(9)

Tebal (in) 1/4

Tinggi (m) 0,26

Di (m) 0,45

L (m) 0,11

3.10 Spray Dryer

Tabel 3.13 Spesifikasi Spray Dryer

Kode DR-01

Fungsi Mengeringkan pasta encer

MES keluaran neutralizer menjadi berbentuk powder MES

Tipe Spray dryer with a pressure

nozzle

Jumlah 1 buah

Kondisi Operasi

Tekanan (atm) 1

Suhu umpan (^oC) 50

Suhu udara masuk (^oC) 30

Suhu udara keluar (^oC) 150

Dimensi

Volume (m³) 361,55

Diameter (m) 4,8

Tinggi (m) 19,2

3.11 Heat Exchanger

Tabel 3.14 Spesifikasi Waste Heat Boiler (WHB)

Kode WHB

Fungsi Menurunkan suhu gas produk

sulfur burner (B-01) dengan memanfaatkan panasnya untuk memproduksi steam

Tipe Kettle reboiler

Luas transfer panas (ft²) 775,97

Bahan konstruksi Carbon Steel SA 283 Grade C Kondisi operasi

Suhu (^oC)

(10)

Hot fluid Cold fluid

923,65 – 425 30 – 200 Spesifikasi Tube

Fluida

Kapasitas (kg/jam) OD (in)

BWG Susunan Jumlah tube

∆P (psi)

Panjang pipa (ft)

Gas produk sulfur burner 6.291,83

1 16

Triangular Pitch, Pt = 0,025 m 302

0,63 12 Spesifikasi Shell

Fluida

Kapasitas (kg/jam) ID (m)

Passes

Cooling Water 12.090

0,54 2 Dirt Factor (hr.ft².^oF/Btu) 0,004

Tabel 3.15 Spesifikasi HE-02

Kode HE-02

Fungsi Mendinginkan gas keluaran

catalytic converter (R-01) bed 1 dengan menggunakan media pendingin cooling water

Tipe Double pipe heat exchanger

Panjang (ft) 15

Kondisi operasi Suhu

Hot fluid (^oC) Cold fluid (^oC)

590,88 – 425 30 – 70 Spesifikasi Annulus

Jenis fluida

Kapasitas (kg/jam) Material

∆P (psi)

Cooling water 4.815,53

Carbon Steel SA 283 grade C 0,06

Spesifikasi Inner pipe Jenis fluida

Jumlah hairpin

∆P (psi)

Gas produk bed 1 6.293,47

Carbon Steel SA 283 grade C 2 hairpin

0,029 Dirt Factor (hr.ft².^oF/Btu) 0,0058 Luas transfer panas (ft²) 24,88

(11)

Kode HE-03

Panjang (ft) 12

Jenis fluida

∆P (psi)

Jumlah

∆P (psi)

Gas produk bed 2 6.293,47

Kode HE-04

Panjang (ft) 12

Jenis fluida

∆P (psi)

Spesifikasi Inner pipe

Jenis fluida Gas produk bed 3

(12)

Jumlah

∆P (psi)

6.293,47

Kode HE-05

Fungsi Memanaskan umpan palm

sterain methyl ester sebelum memasuki falling film reactor (R-02)

Tipe Double Pipe Heat Exchanger

Panjang (ft) 80

200 30 – 45 Spesifikasi Annulus

Jenis fluida

∆P (psi)

Steam 102

Jumlah

∆P (psi)

Palm stearin methyl ester 5.686,63

(13)

Kode HE-06

Fungsi Memanaskan udara sebelum

memasuki spray dryer (DR-01)

Tipe Shell and tube heat exchanger

Luas transfer panas (ft²) 1205,47

Bahan konstruksi Carbon Steel SA 283 Grade C Spesifikasi Tube

Fluida Steam

OD (in) 1,5

ID (in) 1,38

BWG 18

Susunan Triangular Pitch, Pt = 1,875 in

Jumlah pipa 384

Passes 2

Panjang pipa (ft) 8

Spesifikasi Shell

Fluida Udara

ID (in) 25

Baffle spacing (in) 18,75

Passes 1

Uc (Btu/jam·°F·ft²) 56,19

Ud (Btu/jam·°F·ft²) 50

Rd required (jam·°F·ft²/Btu) 0,0020 Rd calculated (jam·°F·ft²/Btu) 0,0023

3.12 Gudang

Tabel 3.20 Spesifikasi Gudang

Kode G-01

Fungsi Menyimpan kebutuhan bahan

baku sulfur selama 1 bulan

Tipe Bangunan tertutup

Jumlah 1 buah

Material Bata lapis semen

Suhu (^oC)

1 30 Spesifikasi

Panjang (m) Lebar (m) Tinggi (m)

10 6 7

(14)

3.13 Belt Conveyor

Tabel 3.21 Spesifikasi Belt Conveyor - 01

Kode BC-01

Fungsi Mengangkut sulfur dari gudang

(G-01) ke bucket elevator (BE- 01)

Tipe Belt conveyor continuous

closed

Jumlah 1 buah

Suhu (^oC)

1 30 Spesifikasi

Panjang (ft) Lebar belt (in)

Cross sectional max. (ft²) Kecepatan belt (fpm) Daya (HP)

30 14 0,11

200 0,5

Tabel 3.22 Spesifikasi Belt Conveyor - 02

Kode BC-02

Fungsi Mengangkut MES dari spray

dryer (DR-02) ke bucket elevator (BE-02)

Tipe Belt conveyor continuous

closed

Jumlah 1 buah

Suhu (^oC)

1 30 Spesifikasi

Panjang (ft) Lebar belt (in)

Cross sectional max. (ft²) Kecepatan belt (fpm) Daya (HP)

30 14 0,11

200 0,5

(15)

3.14 Hopper

Tabel 3.23 Spesifikasi Hopper - 01

Kode H-01

Fungsi Sebagai pengumpan sulfur

padatan ke melter (M-01)

Tipe Conical hopper

Jumlah 1 buah

Suhu (^oC)

1 30 Spesifikasi

Lebar (m) Tinggi (m) Tebal shell (in)

Diameter pembuka (in)

0,69 1,51 3/16 2,32

Tabel 3.24 Spesifikasi Hopper - 02

Kode H-02

Fungsi Sebagai pengumpan MES

padatan ke silo (SL-01)

Tipe Conical hopper

Jumlah 1 buah

Suhu (^oC)

1 30 Spesifikasi

Lebar (m) Tinggi (m) Tebal shell (in)

Diameter pembuka (in)

2,17 4,78 3/16 13,03

(16)

3.15 Silo

Tabel 3.25 Spesifikasi Silo

Kode SL-01

Fungsi Menyimpan MES padatan

selama 1 hari

Bentuk Vessel Conical

Jumlah 1 buah

Suhu (^oC)

1 30 Spesifikasi

Diameter (m) h1 (m) h2 (m) Tebal (in)

5,2 15,65

4,52 3/16

3.16 Pompa

Tabel 3.26 Spesifikasi Pompa-01

Kode P-01

Fungsi Memompa belerang dari M-01

ke B-01

Tipe Single stage centrifugal pump

Material Commercial steel

Jumlah 1

Spesifikasi

Kapasitas (gpm) 2,69

Head pompa (m) 2,5

Nominal pipe (in) 1

Daya pompa (HP) 0,5

Daya motor listrik (HP) 0,5

Tegangan listrik (Volt) 220

Frekuensi (Hz) 50

(17)

Kode P-01

Fungsi Memompa PSME dari T-01 ke

R-02

Jumlah 1

Spesifikasi

Head pompa (m) 24

Daya pompa (HP) 3

Daya motor listrik (HP) 5

Frekuensi (Hz) 50

Kode P-03

Fungsi Menaikkan fluida dari R-02 ke

R-03

Jumlah 1

Spesifikasi

Daya pompa (HP) 0,5

Frekuensi (Hz) 50

(18)

Kode P-04

R-04

Jumlah 1

Spesifikasi

Kapasitas (gpm) 23.47

Daya pompa (HP) 0,5

Frekuensi (Hz) 50

Kode P-05

R-05

Jumlah 1

Spesifikasi

Nominal pipe (in) 2,00

Daya pompa (HP) 0,75

Daya motor listrik (HP) 1

Frekuensi (Hz) 50

(19)

Kode P-06

DR-01

Jumlah 1

Spesifikasi

Daya pompa (HP) 0,5

Frekuensi (Hz) 50

Kode P-07

Fungsi Menaikkan fluida (H2O2) dari T-02 ke R-04

Jumlah 1

Spesifikasi

Frekuensi (Hz) 50

Kode P-08

Fungsi Menaikkan fluida dari T-03 ke

R-04

Jumlah 1

Spesifikasi

(20)

Frekuensi (Hz) 50

Kode P-09

Fungsi Menaikkan fluida NaOH dari

T-04 ke R-05

Jumlah 1

Spesifikasi

Frekuensi (Hz) 50

3.17 Screw Conveyor

Tabel 3.35 Spesifikasi Screw Conveyor - 01

Kode SC-01

Fungsi Mengangkut NaOH padatan

menuju MT-01

Tipe Screw conveyor continuous

closed

Jumlah 1 buah

Suhu (^oC)

1 30 Spesifikasi

Panjang (ft) Kapasitas (ft³) Diameter (in)

Kecepatan belt (rpm) Daya (HP)

7 20,17822222

4 33,07905282

0,5
