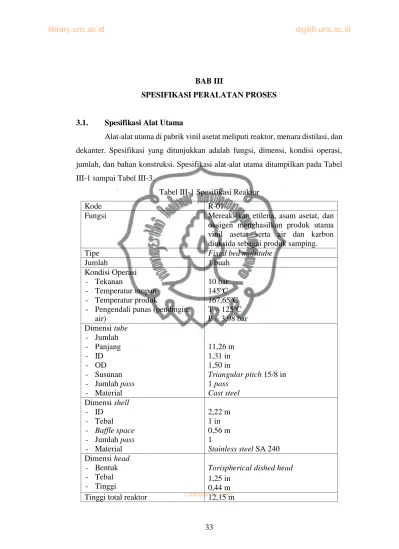

BAB III SPESIFIKASI PERALATAN PROSES

(1)

commit to user 33 BAB III

SPESIFIKASI PERALATAN PROSES

3.1. Spesifikasi Alat Utama

Alat-alat utama di pabrik vinil asetat meliputi reaktor, menara distilasi, dan dekanter. Spesifikasi yang ditunjukkan adalah fungsi, dimensi, kondisi operasi, jumlah, dan bahan konstruksi. Spesifikasi alat-alat utama ditampilkan pada Tabel III-1 sampai Tabel III-3.

Tabel III-1 Spesifikasi Reaktor

Kode R-01

Fungsi Mereaksikan etilena, asam asetat, dan oksigen menghasilkan produk utama vinil asetat serta air dan karbon dioksida sebagai produk samping.

Tipe Fixed bed multitube

Jumlah 1 buah

Kondisi Operasi - Tekanan

- Temperatur umpan - Temperatur produk

- Pengendali panas (pendingin:

air)

10 bar 145ôC 167,65ôC T = 125ôC P = 3,98 bar Dimensi tube

- Jumlah - Panjang - ID - OD - Susunan - Jumlah pass - Material

11,26 m 1,31 in 1,50 in

Triangular pitch 15/8 in 1 pass

Cast steel Dimensi shell

- ID - Tebal - Baffle space - Jumlah pass - Material

2,22 m 1 in 0,56 m 1

Stainless steel SA 240 Dimensi head

- Bentuk - Tebal - Tinggi

Torispherical dished head 1,25 in

0,44 m Tinggi total reaktor 12,15 m

(2)

commit to user

Tabel III-1 Spesifikasi Reaktor (lanjutan)

Waktu tinggal 8,63 detik

Pipa reaktan dan produk - IPS

- OD - ID - SN

Pipa gas masuk dan keluar sama 18 in

0,46 m 0,44 m 20 Pipa pendingin

- IPS - OD - ID - SN

Masuk 2 in 0,06 m 0,05 m 40

Keluar 18 in 0,46 m 0,44 m 20

Tabel III-2 Spesifikasi Menara Distilasi

Kode MD-01

Fungsi Memurnikan vinil asetat dari asam

asetat

Tipe Plate to plate sieve tray dengan

kondenser total dan reboiler parsial

Jumlah 1 buah

Kondisi operasi - Umpan - Atas - Bawah

Tekanan 1,40 bar 1,20 bar 1,45 bar

Temperatur 101,28ôC 96,30ôC 124,75ôC Dimensi shell

- Diameter - Tebal - Tinggi

Seksi enriching 1,71 m

0,25 in 14,40 m

Seksi stripping 1,71 m

0,25 in 5,41 m Dimensi head

- Tipe - Tebal - Tinggi

Atas dan bawah sama Torispherical dished head 0,31 in

0,34 m

Material Carbon steel SA 183 grade C

Dimensi plate - Tipe - Tebal

- Diameter hole

Sieve tray 5 mm 5 mm

(3)

commit to user

Tabel III-2 Spesifikasi Menara Distilasi (lanjutan) - Cative hole

- Plate spacing - Jumlah total - Plate umpan

8.850 0,5 m

28 (tanpa reboiler parsial) 5 (dari bawah)

Dimensi isolasi - Bahan - Tebal

Asbestos 0,19 m

Tabel III-3 Spesifikasi Dekanter

Kode DC-01

Fungsi Memisahkan produk dari air dan asam asetat hasil atas menara distilasi

Tipe Horizontal drum

Jumlah 1 buah

Kondisi operasi - Tekanan - Temperatur

1 bar 52^oC Desain shell

- Diameter - Panjang - Tebal

1,14 m 3,42 m 0,19 in Desain head

- Bentuk - Panjang - Tebal

Torispherical silinder head 0,24 m

0,25 in Panjang total 3,90 m

Material Carbon steel SA 183 grade C

3.2. Spesifikasi Alat Pendukung

Alat-alat pendukung di pabrik vinil asetat meliputi tangki penyimpanan, vaporizer, kondenser, reboiler, akumulator, cooler, pompa, dan kompresor.

Spesifikasi alat-alat pendukung ditampilkan pada Tabel III-4 sampai Tabel III-11.

Tabel III-4 Spesifikasi Tangki Penyimpanan

Kode VS-01 VS-02

Fungsi Menyimpan etilena Menyimpan oksigen

Tipe Silinder horisontal Silinder horisontal

(4)

commit to user

Material Carbon steel SA 285 grade C Carbon steel SA 283 grade C

Jumlah 2 buah 2 buah

Waktu tinggal 2 jam 2 jam

Kondisi simpan - Fase

- Tekanan - Temperatur

Gas 35 bar 30^oC

Gas 25 bar 30^oC

Kapasitas 56,95 m³ 48,64 m³

Dimensi shell - ID

- Panjang - Tebal

2,04 m 16,28 m 2,75 in

2,15 m 12,89 m 2 in Dimensi head

- Tipe - Panjang - Tebal

Elliptical dished head 0,53 m

2,75 in

Elliptical dished head 0,50 m

2 in

Panjang total 17,35 m 13,90 m

Kode VS-03 VS-04

Fungsi Menyimpan asam asetat Menyimpan vinil asetat Tipe Silinder tegak flat bottom Silinder tegak flat bottom Material Plate steel SA 240 grade C Plate steel SA 240 grade C

Waktu tinggal 1 bulan 1 bulan

Kondisi simpan - Fase

- Tekanan - Temperatur

Cair 1 bar 30^oC

Kapasitas 4.371,33 m³ 3.842,72 m³

Dimensi shell - Diameter - Tinggi - Tebal

Course 1 Course 2 Course 3 Course 4 Course 5 Course 6

15,24 m 12,80 m

0,88 in 0,81 in 0,75 in 0,69 in 0,63 in 0,56 in

18,29 m 14,63 m

1,00 in 0,94 in 0,88 in 0,81 in 0,75 in 0,69 in

(5)

commit to user

Tabel III-4 Spesifikasi Tangki Penyimpanan (lanjutan) Course 7

Course 8

0,50 in -

0,63 in 0,63 in Dimensi head

- Tipe - Tinggi - Tebal - Sudut

Conical roof 1,70 m 0,25 in 13,45^o

Conical roof 2,25 m 0,31 in 12,91^o

Tinggi total 14,50 m 16,89 m

Tabel III-5 Spesifikasi Vaporizer

Kode VP-01

Fungsi Menguapkan campuran asam asetat murni dari VS-03 dan asam asetat recycle dari MD-01 Tipe Shell and tube horizontal vaporizer

Jumlah 1 buah

Kondisi operasi - Hot fluid - Cold fluid

208,22-215,56^oC 99,21-207,14^oC Spesifikasi tube

- Kapasitas - Fluida - Panjang - Susunan - OD - ID - BWG - Jumlah tube - Tube pass - Material - Pressure drop

2.591,2771 kg/jam Steam

12 ft

Triangular pitch 0,75 in

0,62 in 16 602 2

Cast steel 0,02 psi Spesifikasi shell

- Kapasitas - Fluida - ID

- Baffle space - Shell pass - Material

8.616,60 kg/jam

Campuran asam asetat dan air 27 in

27 in 1

Cast steel

(6)

commit to user

Tabel III-5 Spesifikasi Vaporizer (lanjutan) - Pressure drop Diabaikan

UD 125,12 Btu/ft².^oF.jam Dirt factor 0,0040 ft².^oF.jam/Btu Luas transfer panas 933,82 ft²

Tabel III-6 Spesifikasi Kondenser

Kode CD-01 CD-02

Fungsi Mengembunkan

condensable gas produk reaktor

Mengembunkan seluruh hasil atas MD-01

Tipe Shell and tube Shell and tube

Beban panas 3.171.670,23 kJ/jam 12.873.992,70 kJ/jam Kondisi operasi

- Hot fluid - Cold fluid

101,28-168,52^oC 35-50^oC

90,31-96,30^oC 35-50^oC Spesifikasi tube

53.204,73 kg/jam Air

12 ft

0,70 in 21,25 188 1

Cast steel 6,41 psi

205.463,43 kg/jam Air

16 ft

0,48 in 10 1.068 2

Low alloy SA 209 grade T1 4,40 psi

Spesifikasi shell - Kapasitas - Fluida

- ID

- Baffle space - Shell pass - Material

32.271,33 kg/jam Campuran gas produk keluar reaktor

21,25 in 21,25 in 1

Cast steel

12.812,69 kg/jam

Campuran vinil asetat, asam asetat, dan air

35 in 35 in 1

Low alloy SA 202 grade B

(7)

commit to user

Tabel III-6 Spesifikasi Kondenser (lanjutan)

- Pressure drop 0,38 psi 0,92 psi

UD 32,41 Btu/ft².ôF.jam 39,89 Btu/ft².ôF.jam Dirt factor 0,027 ft².ôF.jam/Btu 0,02 ft².ôF.jam/Btu Luas transfer panas 590,62 ft² 3.354,37 ft²

Tabel III-7 Spesifikasi Reboiler

Kode RB-01

Fungsi Menguapkan sebagian hasil bawah MD-01 Tipe Kettle reboiler (shell and tube)

Jumlah 1 buah

Kondisi operasi - Hot fluid - Cold fluid

127,43-150^oC 122,03-124,75^oC Spesifikasi tube

4.644,21 kg/jam Steam

16 ft

0,48 in 10 1.176 2

Low alloy SA 209 grade T1 0,01 psi

Spesifikasi shell - Kapasitas - Fluida - ID

- Baffle space

16.274 kg/jam

Campuran asam asetat dan air 39 in

39 in - Shell pass

- Material - Pressure drop

1

Low alloy SA 202 grade B Diabaikan

UD 142,20 Btu/ft².^oF.jam Dirt factor 0,00303 ft².^oF.jam/Btu Luas transfer panas 3.693,58 ft²

(8)

commit to user

Tabel III-8 Spesifikasi Akumulator

Kode ACC-01 ACC-02

Fungsi Menampung recycle VP-

01

Menampung distilat dari MD-01

Tipe Tangki silinder vertikal Tangki silinder horisontal Material Carbon steel SA 285

grade C

Carbon steel SA 283 grade C

Kapasitas 1,46 m³ 14,67 m³

10 bar 207,14^oC

1,20 bar 96,30^oC Dimensi

- Diameter

- Panjang/ tinggi shell - Tebal silinder

0,78 m 2,64 m 0,50 in

1,82 m 5,46 m 0,31 in Dimensi head

- Tipe head

- Panjang/ tinggi head - Tebal head

Torispherical dished head 0,22 m

0,88 in

Torispherical dished head 0,34 m

0,31 in

Panjang/ tinggi total 3,07 m 6,14 m

Tabel III-9 Spesifikasi Cooler

Kode HE-01 HE-02

Fungsi Menurunkan temperatur gas umpan reaktor

Menurunkan temperatur umpan DC-01

Tipe Shell and tube Shell and tube

Beban panas 2.541.715,88 kJ/jam 958.918,14 kJ/jam Kondisi operasi

- Hot fluid - Cold fluid

145-190,16^oC 35-50^oC

52-96,3^oC 35-50^oC Spesifikasi tube

- Kapasitas - Fluida - Panjang - Susunan - OD - ID

42.156,16 kg/jam Air

4 ft

0,48 in

15.255,83 kg/jam Air

12 ft

0,48 in

(9)

commit to user

Tabel III-9 Spesifikasi Cooler (lanjutan) - BWG

- Jumlah tube - Tube pass - Material - Pressure drop

10 224 2

Cast steel 0,31 psi

10 160 2

Cast steel 0,001 psi Spesifikasi shell

- Kapasitas - Fluida - ID

- Baffle space - Shell pass - Material - Pressure drop

32.271,14 kg/jam Gas umpan reaktor 17,25 in

17,25 in 1

Carbon steel SA 283 grade C 0,22 psi

9.288,82 kg/jam Produk dan impuritas 25 in

25 in 1

Carbon steel SA 283 grade C psi

UD 30,93 Btu/ft².ôF.jam 45,81 Btu/ft².ôF.jam Dirt factor 0,0207 ft².ôF.jam/Btu 0,0045 ft².ôF.jam/Btu Luas transfer panas 348,17 ft² 376,90 ft²

Tabel III-10 Spesifikasi Kompresor

Kode C-01

Fungsi Menaikkan tekanan asam asetat dan recycle gas umpan R-01 Tipe Sentrifugal satu stage

Material Low alloy SA 353

Jumlah 1 buah

Masuk 2 bar 101,43^oC

Keluar 10 bar 231,18^oC Kapasitas 19.431,96 kg/jam

Daya 295,70 hp

Tabel III-11 Spesifikasi Pompa Kode

Alat

Fungsi Jumlah Tipe Kapasitas

(gpm)

Daya Motor (hp) P-01 Mengalirkan asam

asetat murni dari VS- 03 ke VP-01

1 buah Sentrifugal satu stage

26,74 7,5

(10)

commit to user

Tabel III-11 Spesifikasi Pompa (lanjutan)

P-03 Mengalirkan umpan MD-01 dari CD-01

76,66 2

P-04 Mengalirkan refluks distilat dari ACC-02 ke MD-01

71,88 5

P-05 Mengalirkan recycle asam asetat dari MD- 01 ke VP-01

19,38 7,5

P-06 Mengalirkan umpan DC-01 dari HE-02

53,22 7,5

P-07 Mengalirkan produk dari DC-01 ke VS-04

43,49 3

P-08 Mengalirkan fraksi berat dari DC-01 ke UPL

8,18 0,75
